Шаппа қосқыштар. Ауыстырып қосқыштар. Магнитті іске қосқыштар. Автоматты ауа ажыратқыштар. Релелік қорғаныстар. Сақтандырғыштар Шаппа қосқыштар. Ауыстырып қосқыштар. Магнитті іске қосқыштар. Автоматты ауа ажыратқыштар. Релелік қорғаныстар. Сақтандырғыштар

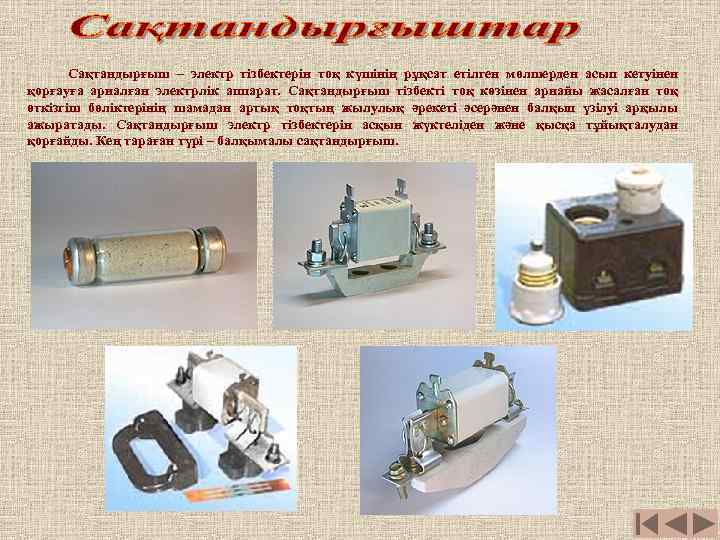

Сақтандырғыш – электр тізбектерін тоқ күшінің рұқсат етілген мөлшерден асып кетуінен қорғауға арналған электрлік Сақтандырғыш – электр тізбектерін тоқ күшінің рұқсат етілген мөлшерден асып кетуінен қорғауға арналған электрлік аппарат. Сақтандырғыш тізбекті тоқ көзінен арнайы жасалған тоқ өткізгіш бөліктерінің шамадан артық тоқтың жылулық әрекеті әсерәнен балқып үзілуі арқылы ажыратады. Сақтандырғыш электр тізбектерін асқын жүктеліден және қысқа тұйықталудан қорғайды. Кең тараған түрі – балқымалы сақтандырғыш.

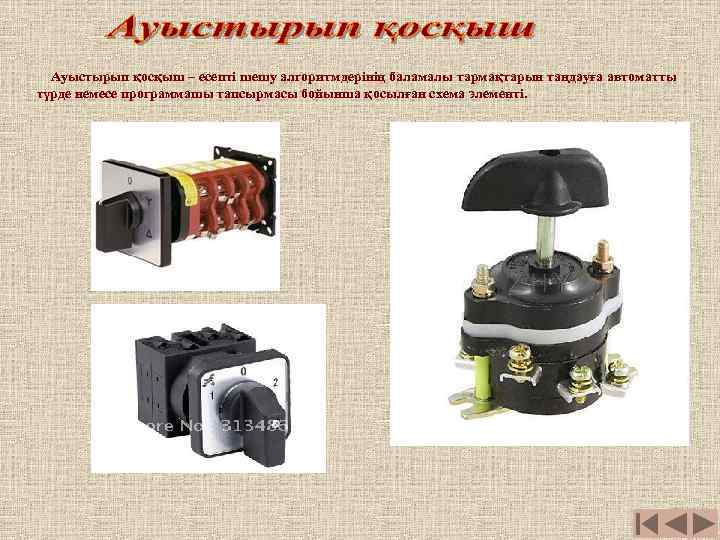

Ауыстырып қосқыш – есепті шешу алгоритмдерінің баламалы тармақтарын таңдауға автоматты түрде немесе программашы тапсырмасы Ауыстырып қосқыш – есепті шешу алгоритмдерінің баламалы тармақтарын таңдауға автоматты түрде немесе программашы тапсырмасы бойынша қосылған схема элементі.

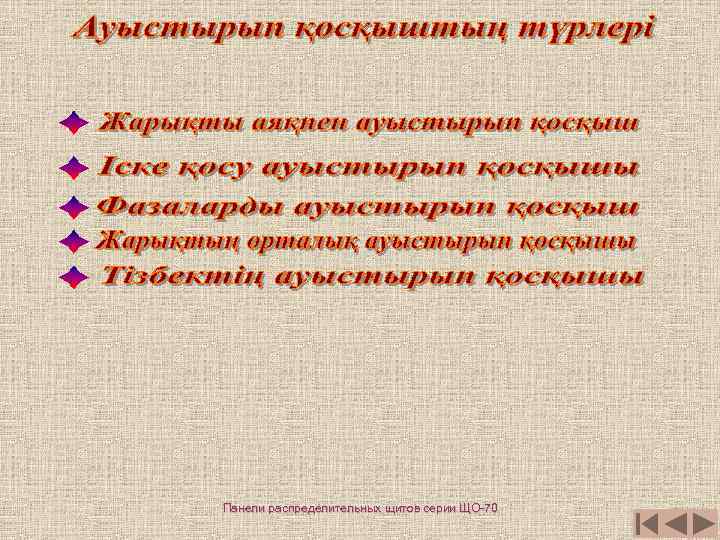

Панели распределительных щитов серии ЩО-70 Панели распределительных щитов серии ЩО-70

Автоматты ауа ажыратқыштар Автоматты ажыратқыш АП 50 Б Автоматты ажыратқыш АЕ 1031 (однополюсный) Автоматты Автоматты ауа ажыратқыштар Автоматты ажыратқыш АП 50 Б Автоматты ажыратқыш АЕ 1031 (однополюсный) Автоматты ажыратқыш АЕ 2056 МП (трехпополюсный) Автоматты ажыратқыш Э 06, Э 16, Э 25, Э 40 ; нноминал тоқтары: 250, 400, 630, 800, 1000, 1600, 2000, 2500, 4000, 6300 А

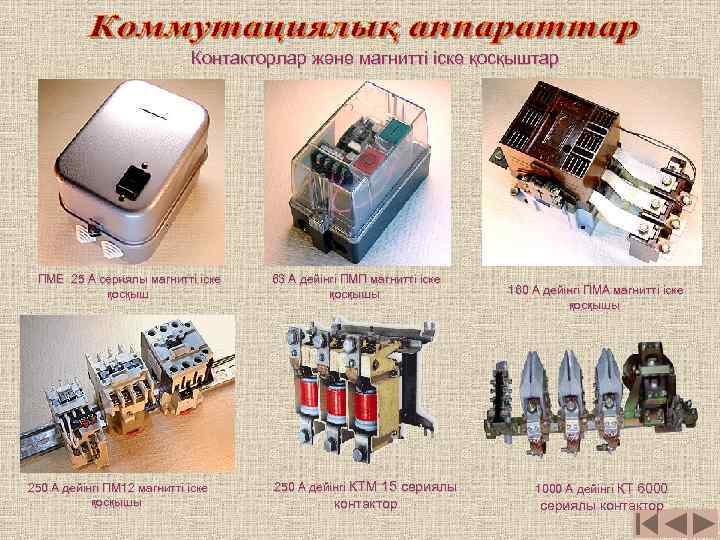

Контакторлар және магнитті іске қосқыштар ПМЕ 25 А сериялы магнитті іске қосқыш 250 А Контакторлар және магнитті іске қосқыштар ПМЕ 25 А сериялы магнитті іске қосқыш 250 А дейінгі ПМ 12 магнитті іске қосқышы 63 А дейінгі ПМП магнитті іске қосқышы 250 А дейінгі КТМ 15 сериялы контактор 160 А дейінгі ПМА магнитті іске қосқышы 1000 А дейінгі КТ 6000 сериялы контактор

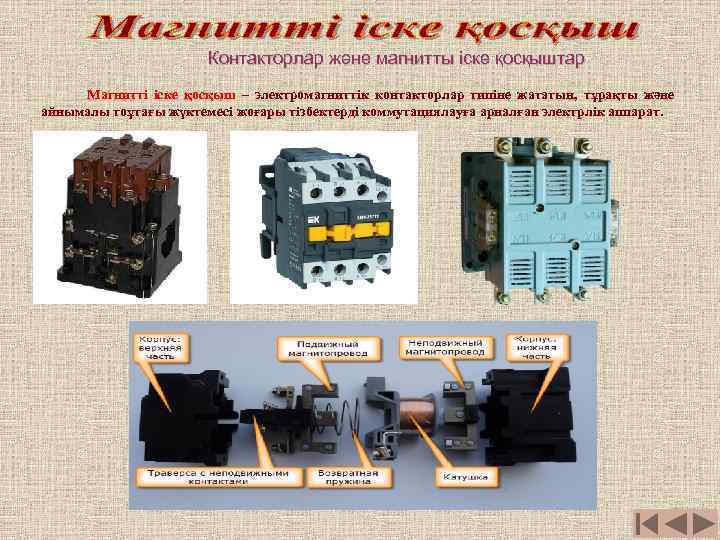

Контакторлар және магнитты іске қосқыштар Магнитті іске қосқыш – электромагниттік контакторлар типіне жататын, тұрақты Контакторлар және магнитты іске қосқыштар Магнитті іске қосқыш – электромагниттік контакторлар типіне жататын, тұрақты және айнымалы тоұтағы жүктемесі жоғары тізбектерді коммутациялауға арналған электрлік аппарат.

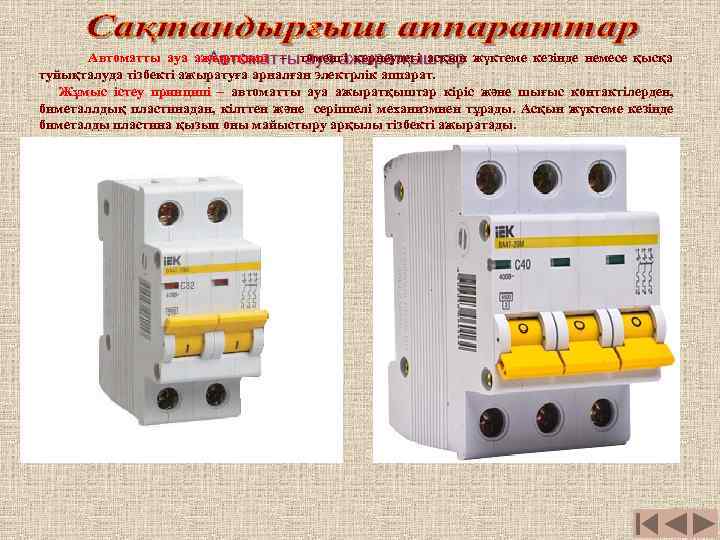

Автоматты ауа ажыртқыш – төменгі кернеудегі асқын жүктеме кезінде немесе қысқа Автоматты ауа ажыратқыштар Автоматты ауа ажыртқыш – төменгі кернеудегі асқын жүктеме кезінде немесе қысқа Автоматты ауа ажыратқыштар туйықталуда тізбекті ажыратуға арналған электрлік аппарат. Жұмыс істеу принципі – автоматты ауа ажыратқыштар кіріс және шығыс контактілерден, биметаллдық пластинадан, кілттен және серіппелі механизмнен тұрады. Асқын жүктеме кезінде биметалды пластина қызып оны майыстыру арқылы тізбекті ажыратады.

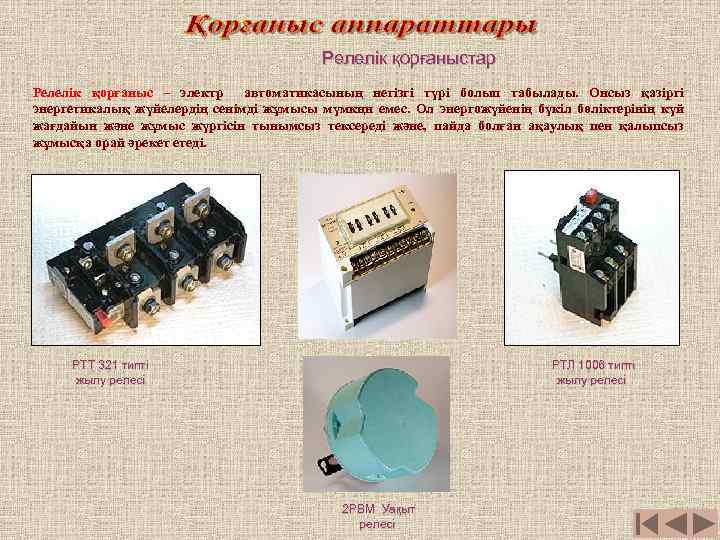

Релелік қорғаныстар Релелік қорғаныс – электр автоматикасының негізгі түрі болып табылады. Онсыз қазіргі энергетикалық Релелік қорғаныстар Релелік қорғаныс – электр автоматикасының негізгі түрі болып табылады. Онсыз қазіргі энергетикалық жүйелердің сенімді жұмысы мүмкңн емес. Ол энергожүйенің бүкіл бөліктерінің күй жағдайын және жұмыс жүргісін тынымсыз тексереді және, пайда болған ақаулық пен қалыпсыз жұмысқа орай әрекет етеді. РТЛ 1006 типті жылу релесі РТТ 321 типті жылу релесі 2 РВМ Уақыт релесі
