ВВЭР-1000 Шаговый электромагнит.ppt

  • Количество слайдов: 10

Шаговый электромагнит Назначение. Размещение. Технические характеристики. Состав привода ШЭМ-М. Принципиальная конструкция. Работа ШЭМ-М при Шаговый электромагнит Назначение. Размещение. Технические характеристики. Состав привода ШЭМ-М. Принципиальная конструкция. Работа ШЭМ-М при разгермертизации чехла. Работа ШЭМ-М при потере силового питания. Алгоритм работы ШЭМ-М. Демонстрация работы ШЭМ-М.

Назначение привода ШЭМ-М обеспечивает выполнение следующих функций: ¯перемещение ОР СУЗ; ¯остановку ОР СУЗ в Назначение привода ШЭМ-М обеспечивает выполнение следующих функций: ¯перемещение ОР СУЗ; ¯остановку ОР СУЗ в крайних пи промежуточных положениях; ¯индикацию положения ОР по зонам и в крайних положениях; ¯сброс ОР в режиме АЗ; ¯подхват ОР при нарушении герметичности чехла или верхней части привода. ²Привод является исполнительным механизмом системы управления и защиты реактора. ²С помощью привода осуществляется регулирование мощности и останов реактора путем введения и выведения поглощающего элемента (кластера) из активной зоны реактора.

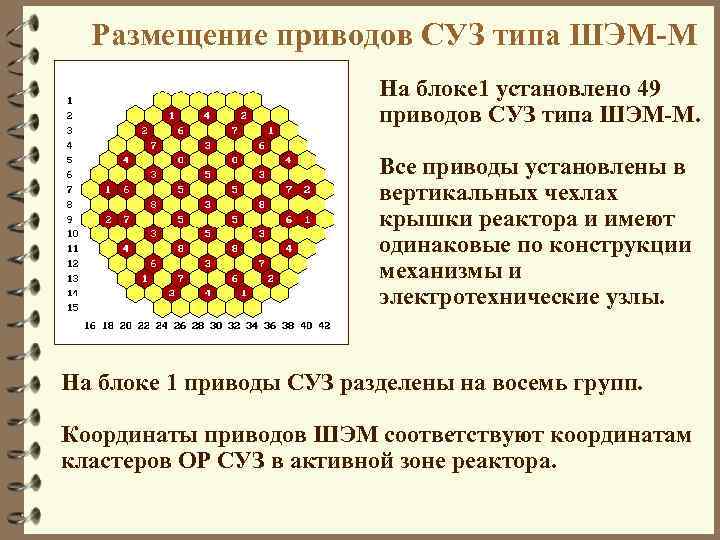

Размещение приводов СУЗ типа ШЭМ-М На блоке 1 установлено 49 приводов СУЗ типа ШЭМ-М. Размещение приводов СУЗ типа ШЭМ-М На блоке 1 установлено 49 приводов СУЗ типа ШЭМ-М. Все приводы установлены в вертикальных чехлах крышки реактора и имеют одинаковые по конструкции механизмы и электротехнические узлы. На блоке 1 приводы СУЗ разделены на восемь групп. Координаты приводов ШЭМ соответствуют координатам кластеров ОР СУЗ в активной зоне реактора.

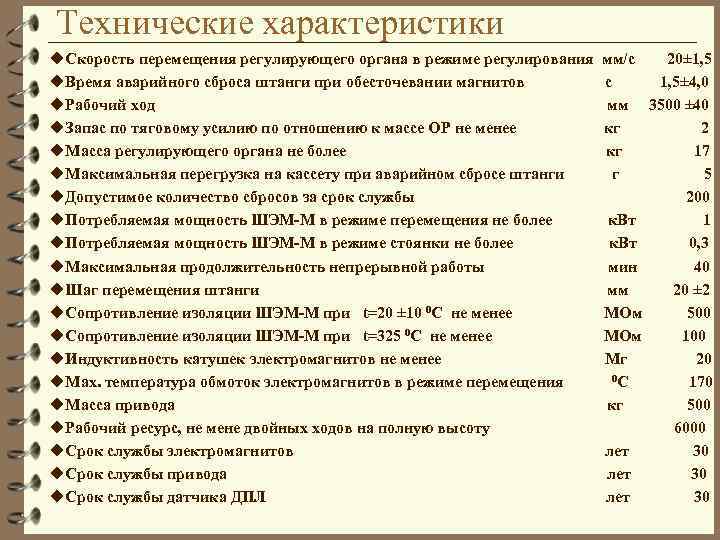

Технические характеристики u. Скорость перемещения регулирующего органа в режиме регулирования u. Время аварийного сброса Технические характеристики u. Скорость перемещения регулирующего органа в режиме регулирования u. Время аварийного сброса штанги при обесточевании магнитов u. Рабочий ход u. Запас по тяговому усилию по отношению к массе ОР не менее u. Масса регулирующего органа не более u. Максимальная перегрузка на кассету при аварийном сбросе штанги u. Допустимое количество сбросов за срок службы u. Потребляемая мощность ШЭМ-М в режиме перемещения не более u. Потребляемая мощность ШЭМ-М в режиме стоянки не более u. Максимальная продолжительность непрерывной работы u. Шаг перемещения штанги u. Сопротивление изоляции ШЭМ-М при t=20 ± 10 0 C не менее u. Сопротивление изоляции ШЭМ-М при t=325 0 C не менее u. Индуктивность катушек электромагнитов не менее u. Мах. температура обмоток электромагнитов в режиме перемещения u. Масса привода u. Рабочий ресурс, не мене двойных ходов на полную высоту u. Срок службы электромагнитов u. Срок службы привода u. Срок службы датчика ДПЛ мм/с 20± 1, 5 с 1, 5± 4, 0 мм 3500 ± 40 кг 2 кг 17 г 5 200 к. Вт 1 к. Вт 0, 3 мин 40 мм 20 ± 2 МОм 500 МОм 100 Мг 20 0 C 170 кг 500 6000 лет 30

17 12 9 4 3 18 14 21 2 б 2 а 1 8 17 12 9 4 3 18 14 21 2 б 2 а 1 8 19 20 11 7 6 10 13 5 15 23 22 Привод ШЭМ-М 1. Штанга. 2 а. Фиксирующие защелки. 2 б. Тянущие защелки 3. . Якорь тянущего магнита. 4. Полюс тянущего электромагнита. 5. Якорь фиксирующего электромагнита. 6. Полюс фиксирующего электромагнита. 7. Якорь запирающего электромагнита. 8. Полюс запирающего электромагнита. 9. Тянущий электромагнит. 10. Фиксирующий электромагнит. 11. Запирающий электромагнит. 12. Демпфер. 13. Токопровод. 14. Несущая труба. 15. Канал датчика положения. 17. Разъем датчика положения. 18. Разъем катушек блока электромагнитов. 19. Заглушка. 20. Бандаж. 21. Катушка датчика положения. 22. Крышка реактора. 23. Кластер.

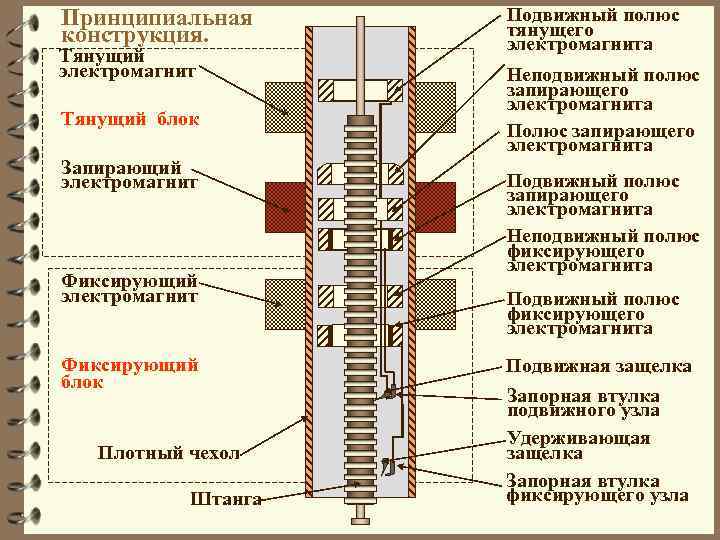

Принципиальная конструкция. Подвижный полюс тянущего электромагнита Тянущий блок Неподвижный полюс запирающего электромагнита Полюс запирающего Принципиальная конструкция. Подвижный полюс тянущего электромагнита Тянущий блок Неподвижный полюс запирающего электромагнита Полюс запирающего электромагнита Тянущий электромагнит Запирающий электромагнит Фиксирующий блок Плотный чехол Штанга Подвижный полюс запирающего электромагнита Неподвижный полюс фиксирующего электромагнита Подвижная защелка Запорная втулка подвижного узла Удерживающая защелка Запорная втулка фиксирующего узла

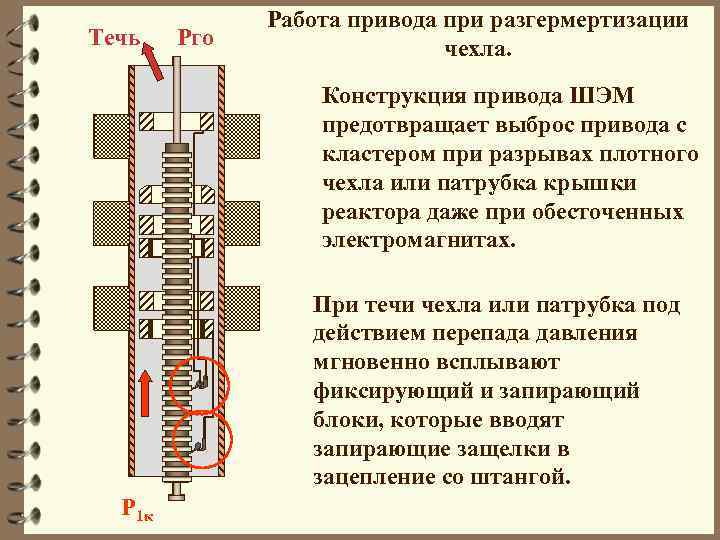

Течь Рго Работа привода при разгермертизации чехла. Конструкция привода ШЭМ предотвращает выброс привода с Течь Рго Работа привода при разгермертизации чехла. Конструкция привода ШЭМ предотвращает выброс привода с кластером при разрывах плотного чехла или патрубка крышки реактора даже при обесточенных электромагнитах. При течи чехла или патрубка под действием перепада давления мгновенно всплывают фиксирующий и запирающий блоки, которые вводят запирающие защелки в зацепление со штангой. Р 1 к

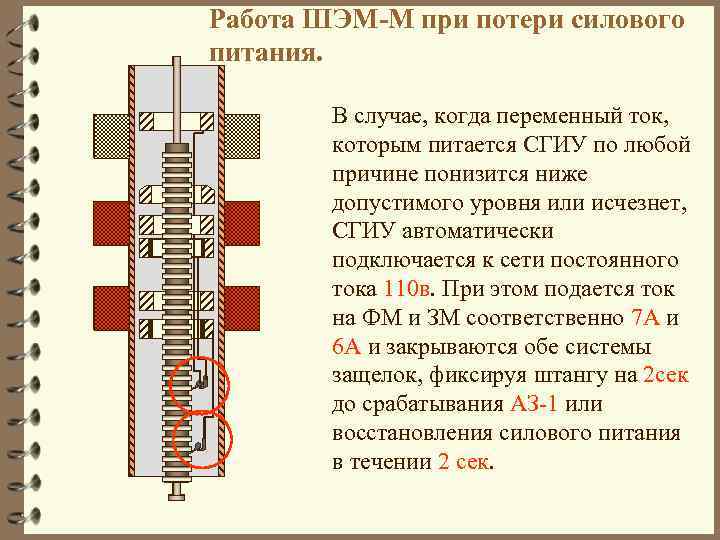

Работа ШЭМ-М при потери силового питания. В случае, когда переменный ток, которым питается СГИУ Работа ШЭМ-М при потери силового питания. В случае, когда переменный ток, которым питается СГИУ по любой причине понизится ниже допустимого уровня или исчезнет, СГИУ автоматически подключается к сети постоянного тока 110 в. При этом подается ток на ФМ и ЗМ соответственно 7 А и 6 А и закрываются обе системы защелок, фиксируя штангу на 2 сек до срабатывания АЗ-1 или восстановления силового питания в течении 2 сек.

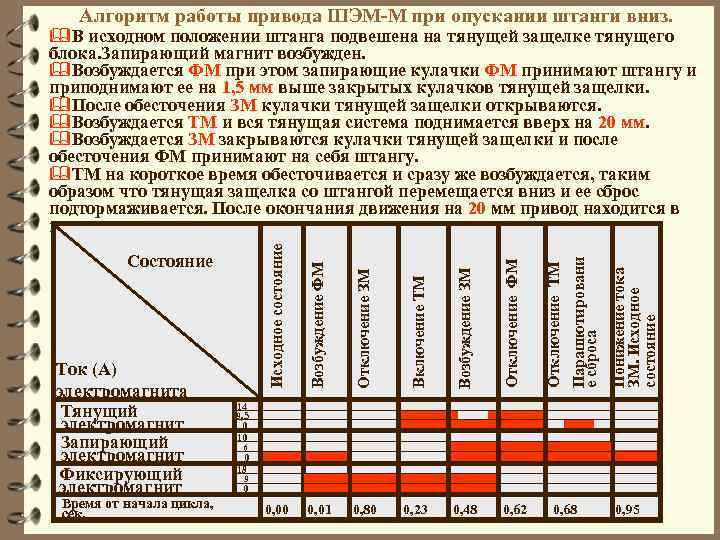

Алгоритм работы привода ШЭМ-М при опускании штанги вниз. Отключение ФМ 0, 01 0, 80 Алгоритм работы привода ШЭМ-М при опускании штанги вниз. Отключение ФМ 0, 01 0, 80 0, 23 0, 48 0, 62 Понижение тока ЗМ. Исходное состояние Возбуждение ЗМ 0, 00 Парашютировани е сброса Включение ТМ Время от начала цикла, сек. Отключение ЗМ Ток (А) электромагнита Тянущий электромагнит Запирающий электромагнит Фиксирующий электромагнит Возбуждение ФМ Состояние Отключение ТМ Исходное состояние &В исходном положении штанга подвешена на тянущей защелке тянущего блока. Запирающий магнит возбужден. &Возбуждается ФМ при этом запирающие кулачки ФМ принимают штангу и приподнимают ее на 1, 5 мм выше закрытых кулачков тянущей защелки. &После обесточения ЗМ кулачки тянущей защелки открываются. &Возбуждается ТМ и вся тянущая система поднимается вверх на 20 мм. &Возбуждается ЗМ закрываются кулачки тянущей защелки и после обесточения ФМ принимают на себя штангу. &ТМ на короткое время обесточивается и сразу же возбуждается, таким образом что тянущая защелка со штангой перемещается вниз и ее сброс подтормаживается. После окончания движения на 20 мм привод находится в исходном положении. 14 9, 5 0 10 6 0 18 9 0 0, 68 0, 95

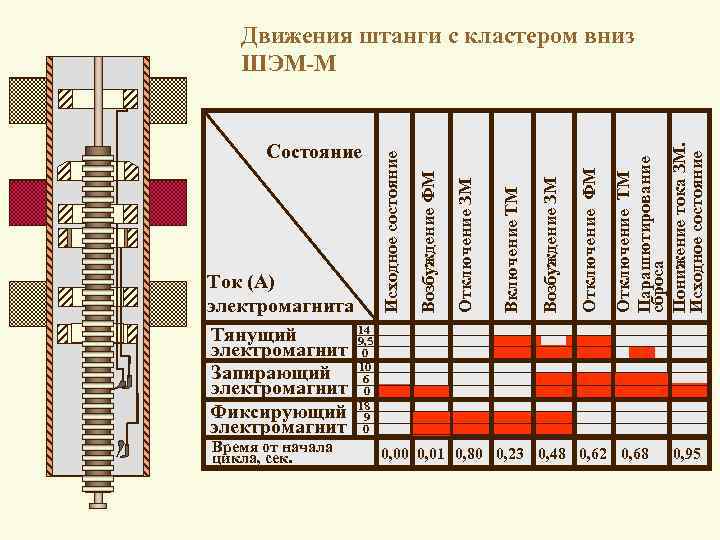

Время от начала цикла, сек. Отключение ТМ Парашютирование сброса Понижение тока ЗМ. Исходное состояние Время от начала цикла, сек. Отключение ТМ Парашютирование сброса Понижение тока ЗМ. Исходное состояние Отключение ФМ Возбуждение ЗМ Включение ТМ Отключение ЗМ Ток (А) электромагнита 14 Тянущий 9, 5 электромагнит 0 Запирающий 10 6 электромагнит 0 Фиксирующий 18 9 электромагнит 0 Возбуждение ФМ Состояние Исходное состояние Движения штанги с кластером вниз ШЭМ-М 0, 00 0, 01 0, 80 0, 23 0, 48 0, 62 0, 68 0, 95
