Северный (Арктический) федеральный университет им. М. В. Ломоносова Высшая школа энергетики нефти и газа Пыжик Д. А. Система электроснабжения на базе солнечных модулей бывшей полярной станции «Бухта Тихая» острова Гукера архипелага Земля Франца-Иосифа 1 Архангельск 2016

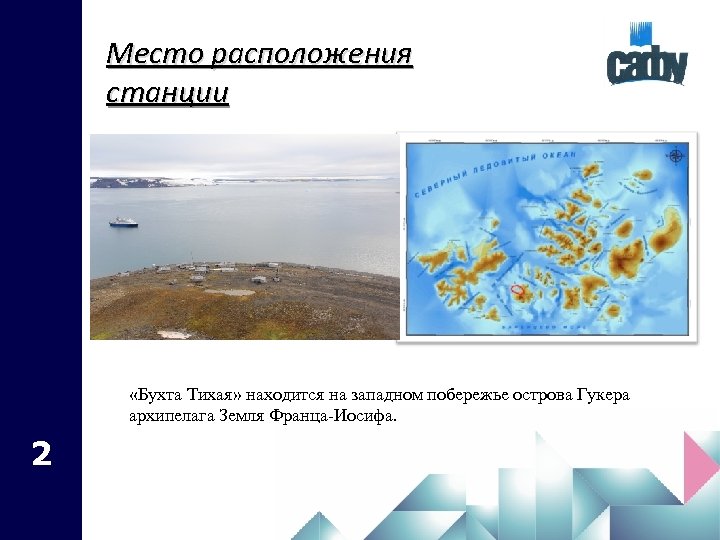

Место расположения станции «Бухта Тихая» находится на западном побережье острова Гукера архипелага Земля Франца-Иосифа. 2

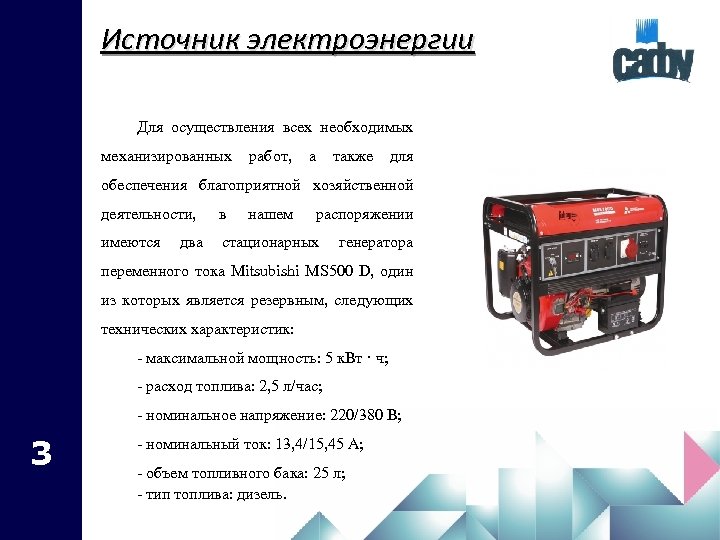

Источник электроэнергии Для осуществления всех необходимых механизированных работ, а также для обеспечения благоприятной хозяйственной деятельности, в нашем распоряжении имеются два стационарных генератора переменного тока Mitsubishi MS 500 D, один из которых является резервным, следующих технических характеристик: - максимальной мощность: 5 к. Вт · ч; - расход топлива: 2, 5 л/час; - номинальное напряжение: 220/380 В; 3 - номинальный ток: 13, 4/15, 45 А; - объем топливного бака: 25 л; - тип топлива: дизель.

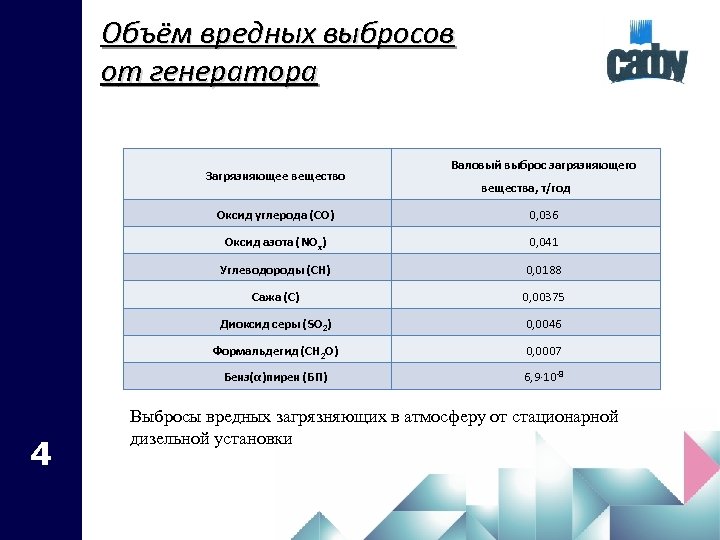

Объём вредных выбросов от генератора Загрязняющее вещество Валовый выброс загрязняющего вещества, т/год Оксид углерода (СО) Оксид азота (NOх) 0, 041 Углеводороды (СН) 0, 0188 Сажа (С) 0, 00375 Диоксид серы (SO 2) 0, 0046 Формальдегид (СН 2 О) 0, 0007 Бенз(α)пирен (БП) 4 0, 036 6, 9· 10 -8 Выбросы вредных загрязняющих в атмосферу от стационарной дизельной установки

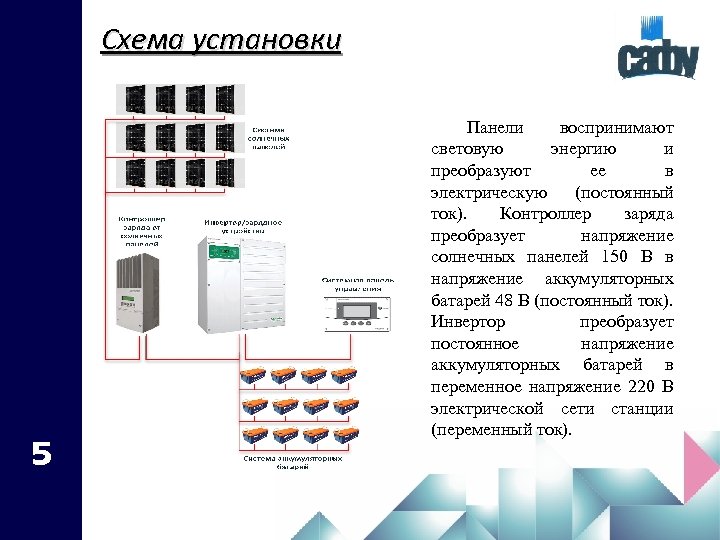

Схема установки 5 Панели воспринимают световую энергию и преобразуют ее в электрическую (постоянный ток). Контроллер заряда преобразует напряжение солнечных панелей 150 В в напряжение аккумуляторных батарей 48 В (постоянный ток). Инвертор преобразует постоянное напряжение аккумуляторных батарей в переменное напряжение 220 В электрической сети станции (переменный ток).

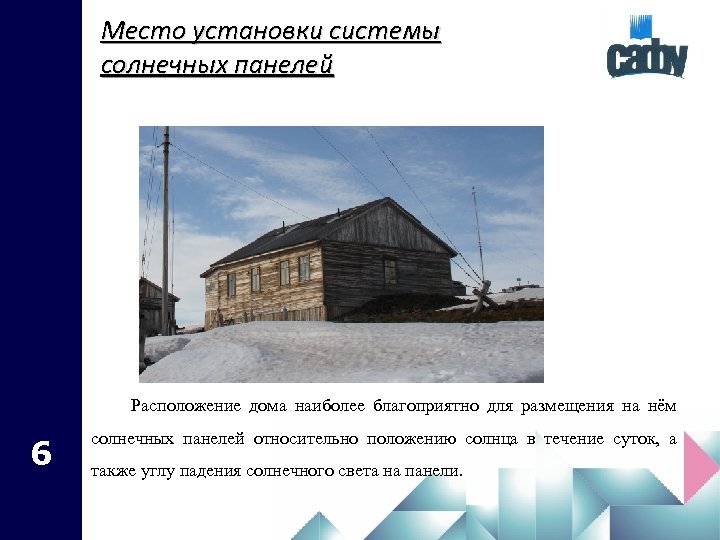

Место установки системы солнечных панелей Расположение дома наиболее благоприятно для размещения на нём 6 солнечных панелей относительно положению солнца в течение суток, а также углу падения солнечного света на панели.

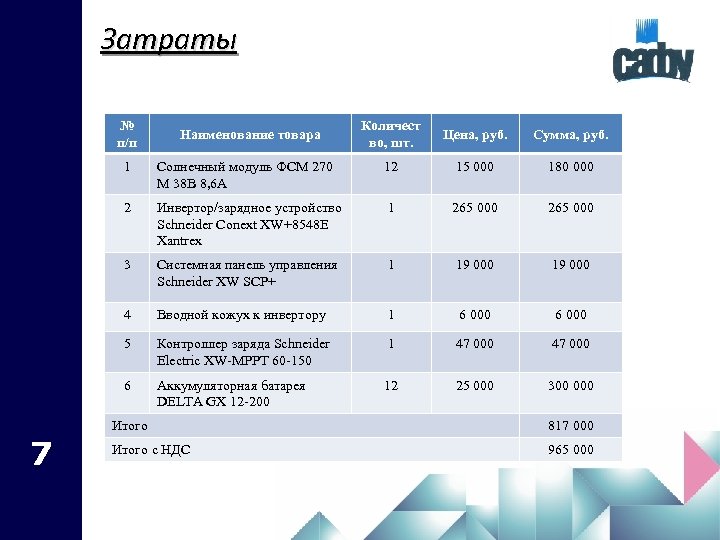

Затраты № п/п Наименование товара Количест во, шт. Цена, руб. Сумма, руб. 1 12 15 000 180 000 2 Инвертор/зарядное устройство Schneider Conext XW+8548 E Xantrex 1 265 000 3 Системная панель управления Schneider XW SCP+ 1 19 000 4 Вводной кожух к инвертору 1 6 000 5 Контроллер заряда Schneider Electric XW-MPPT 60 -150 1 47 000 6 7 Солнечный модуль ФСМ 270 М 38 В 8, 6 А Аккумуляторная батарея DELTA GX 12 -200 12 25 000 300 000 Итого 817 000 Итого с НДС 965 000

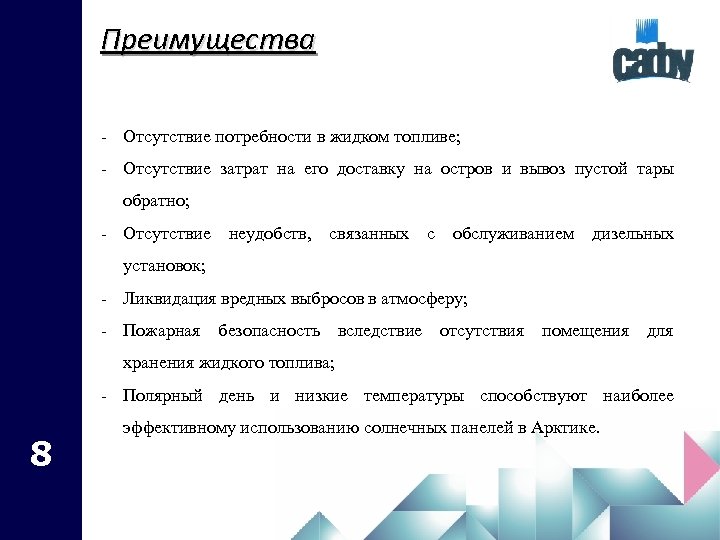

Преимущества - Отсутствие потребности в жидком топливе; - Отсутствие затрат на его доставку на остров и вывоз пустой тары обратно; - Отсутствие неудобств, связанных с обслуживанием дизельных установок; - Ликвидация вредных выбросов в атмосферу; - Пожарная безопасность вследствие отсутствия помещения для хранения жидкого топлива; - Полярный день и низкие температуры способствуют наиболее 8 эффективному использованию солнечных панелей в Арктике.
