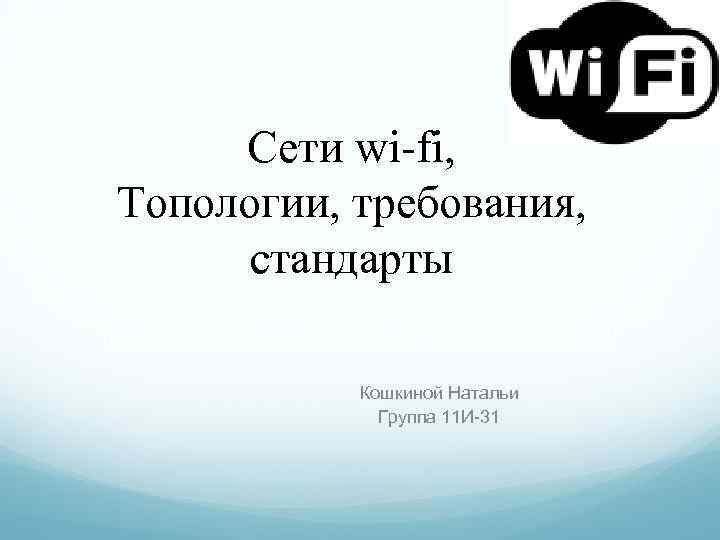

Сети wi-fi, Топологии, требования, стандарты Кошкиной Натальи Группа 11 И-31

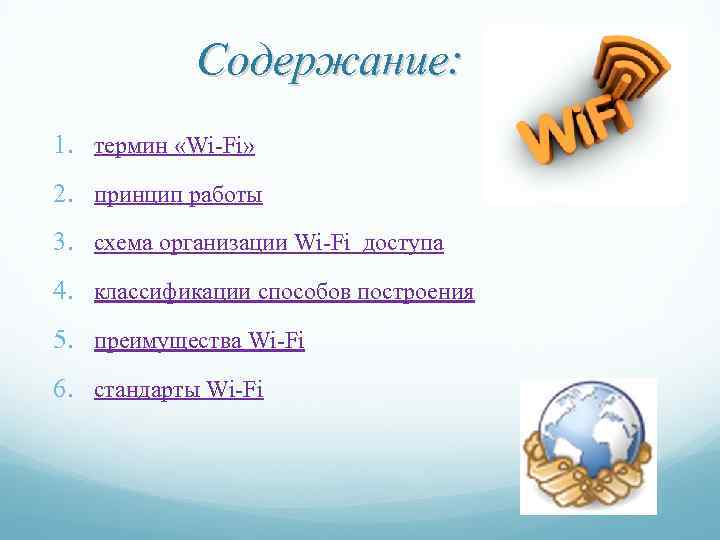

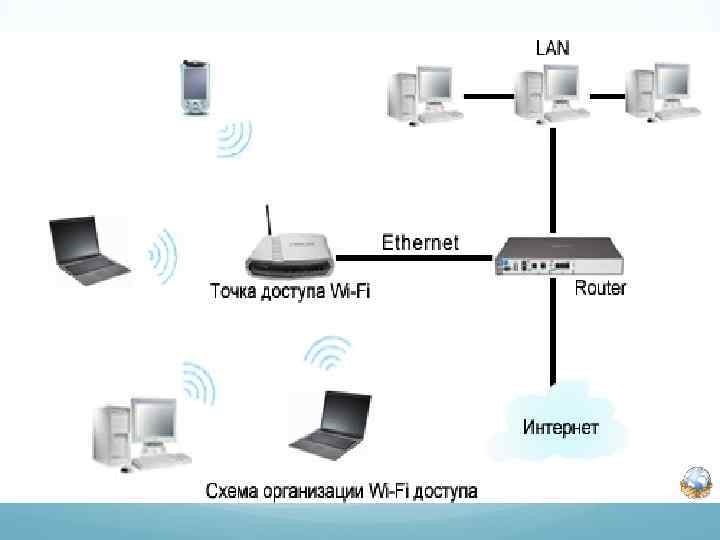

Содержание: 1. термин «Wi-Fi» 2. принцип работы 3. схема организации Wi-Fi доступа 4. классификации способов построения 5. преимущества Wi-Fi 6. стандарты Wi-Fi

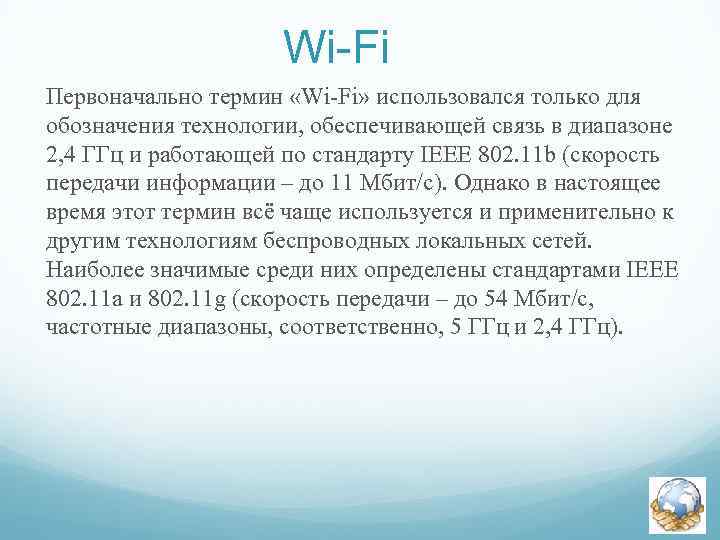

Wi-Fi Первоначально термин «Wi-Fi» использовался только для обозначения технологии, обеспечивающей связь в диапазоне 2, 4 ГГц и работающей по стандарту IEEE 802. 11 b (скорость передачи информации – до 11 Мбит/с). Однако в настоящее время этот термин всё чаще используется и применительно к другим технологиям беспроводных локальных сетей. Наиболее значимые среди них определены стандартами IEEE 802. 11 a и 802. 11 g (скорость передачи – до 54 Мбит/с, частотные диапазоны, соответственно, 5 ГГц и 2, 4 ГГц).

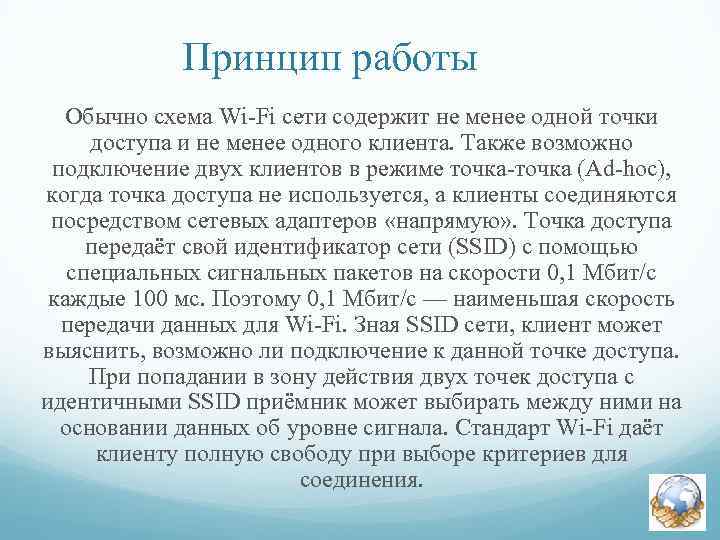

Принцип работы Обычно схема Wi-Fi сети содержит не менее одной точки доступа и не менее одного клиента. Также возможно подключение двух клиентов в режиме точка-точка (Ad-hoc), когда точка доступа не используется, а клиенты соединяются посредством сетевых адаптеров «напрямую» . Точка доступа передаёт свой идентификатор сети (SSID) с помощью специальных сигнальных пакетов на скорости 0, 1 Мбит/с каждые 100 мс. Поэтому 0, 1 Мбит/с — наименьшая скорость передачи данных для Wi-Fi. Зная SSID сети, клиент может выяснить, возможно ли подключение к данной точке доступа. При попадании в зону действия двух точек доступа с идентичными SSID приёмник может выбирать между ними на основании данных об уровне сигнала. Стандарт Wi-Fi даёт клиенту полную свободу при выборе критериев для соединения.

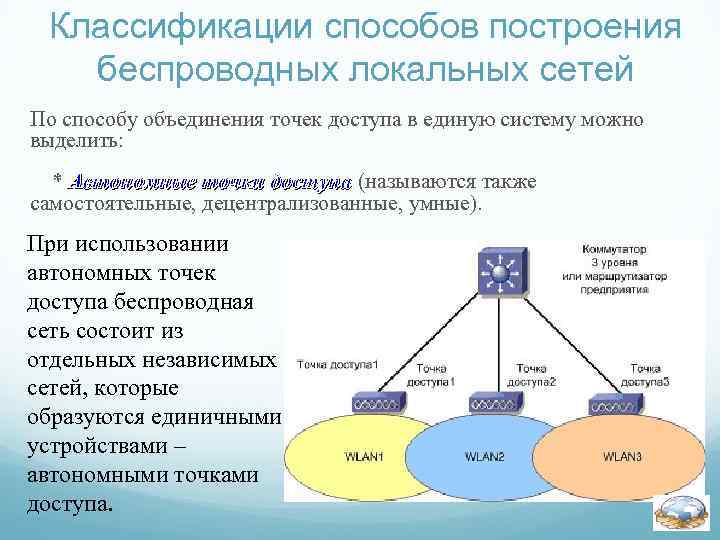

Классификации способов построения беспроводных локальных сетей По способу объединения точек доступа в единую систему можно выделить: * Автономные точки доступа (называются также самостоятельные, децентрализованные, умные). При использовании автономных точек доступа беспроводная сеть состоит из отдельных независимых сетей, которые образуются единичными устройствами – автономными точками доступа.

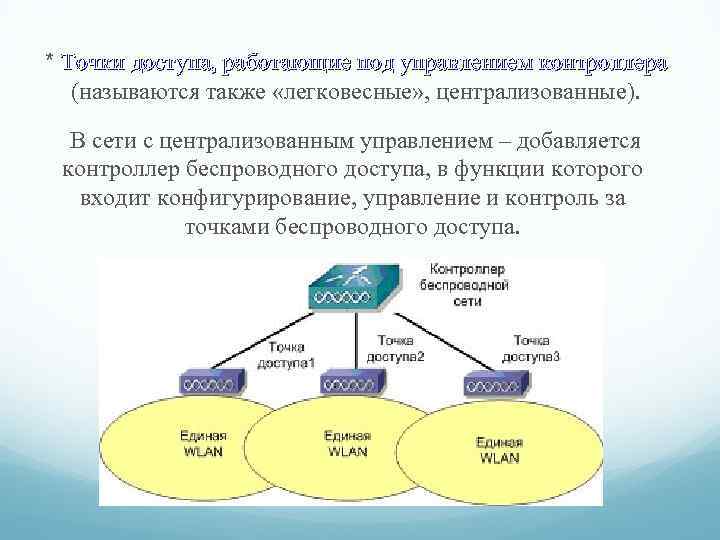

* Точки доступа, работающие под управлением контроллера (называются также «легковесные» , централизованные). В сети с централизованным управлением – добавляется контроллер беспроводного доступа, в функции которого входит конфигурирование, управление и контроль за точками беспроводного доступа.

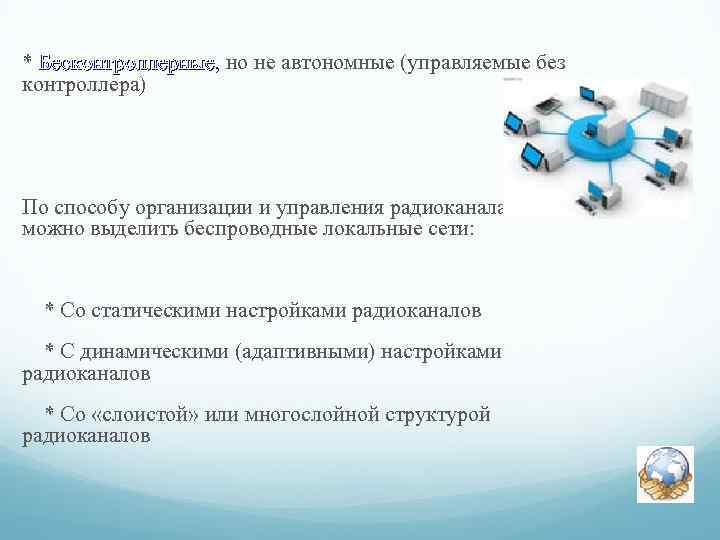

* Бесконтроллерные, но не автономные (управляемые без Бесконтроллерные контроллера) По способу организации и управления радиоканалами можно выделить беспроводные локальные сети: * Со статическими настройками радиоканалов * С динамическими (адаптивными) настройками радиоканалов * Со «слоистой» или многослойной структурой радиоканалов

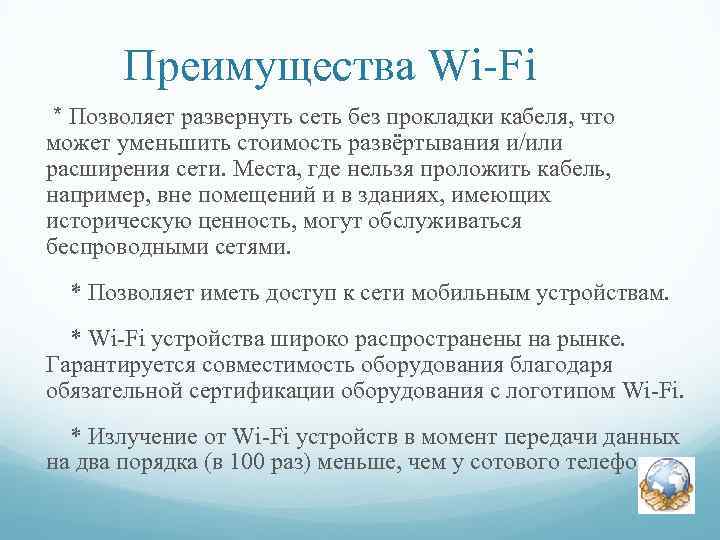

Преимущества Wi-Fi * Позволяет развернуть сеть без прокладки кабеля, что может уменьшить стоимость развёртывания и/или расширения сети. Места, где нельзя проложить кабель, например, вне помещений и в зданиях, имеющих историческую ценность, могут обслуживаться беспроводными сетями. * Позволяет иметь доступ к сети мобильным устройствам. * Wi-Fi устройства широко распространены на рынке. Гарантируется совместимость оборудования благодаря обязательной сертификации оборудования с логотипом Wi-Fi. * Излучение от Wi-Fi устройств в момент передачи данных на два порядка (в 100 раз) меньше, чем у сотового телефона.

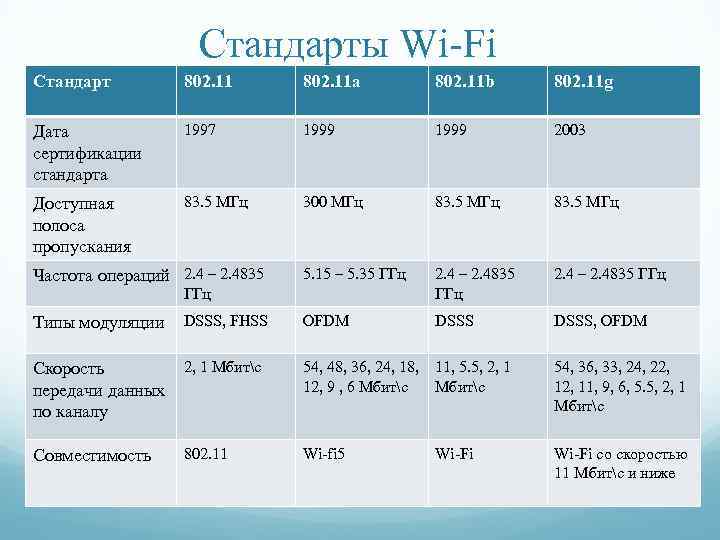

Стандарты Wi-Fi Стандарт 802. 11 a 802. 11 b 802. 11 g Дата сертификации стандарта 1997 1999 2003 Доступная полоса пропускания 83. 5 МГц 300 МГц 83. 5 МГц 5. 15 – 5. 35 ГГц 2. 4 – 2. 4835 ГГц Частота операций 2. 4 – 2. 4835 ГГц Типы модуляции DSSS, FHSS OFDM DSSS, OFDM Скорость передачи данных по каналу 2, 1 Мбитс 54, 48, 36, 24, 18, 12, 9 , 6 Мбитс 11, 5. 5, 2, 1 Мбитс 54, 36, 33, 24, 22, 11, 9, 6, 5. 5, 2, 1 Мбитс Совместимость 802. 11 Wi-fi 5 Wi-Fi со скоростью 11 Мбитс и ниже

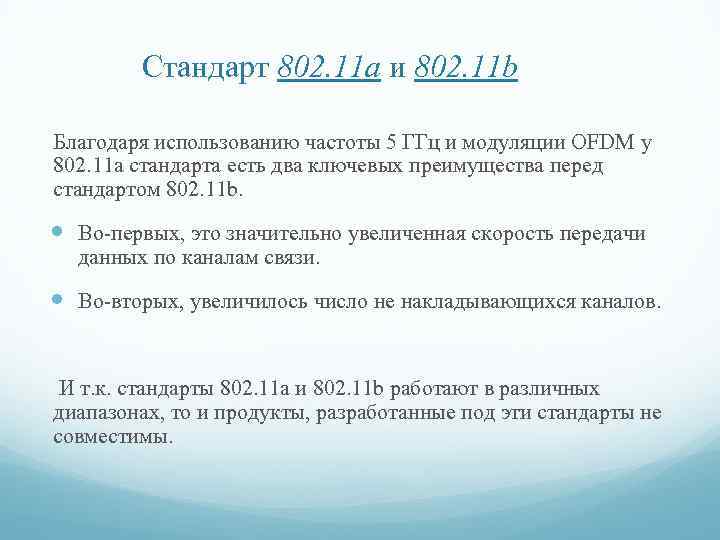

Стандарт 802. 11 a и 802. 11 b Благодаря использованию частоты 5 ГГц и модуляции OFDM у 802. 11 a стандарта есть два ключевых преимущества перед стандартом 802. 11 b. Во-первых, это значительно увеличенная скорость передачи данных по каналам связи. Во-вторых, увеличилось число не накладывающихся каналов. И т. к. стандарты 802. 11 а и 802. 11 b работают в различных диапазонах, то и продукты, разработанные под эти стандарты не совместимы.

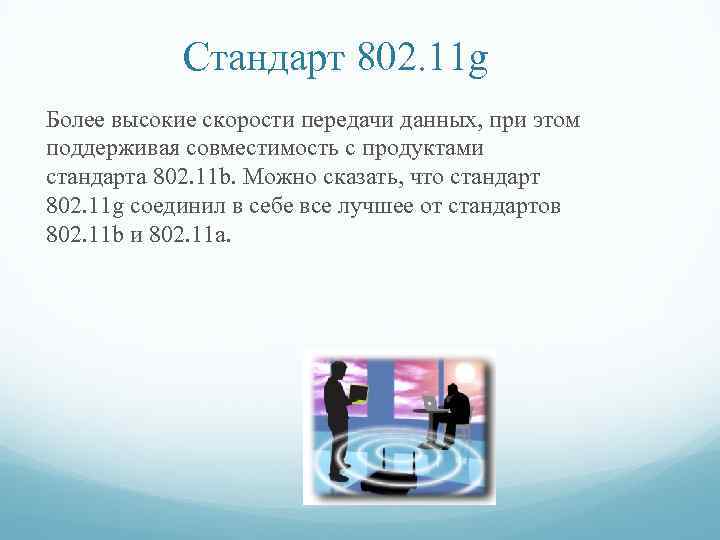

Стандарт 802. 11 g Более высокие скорости передачи данных, при этом поддерживая совместимость с продуктами стандарта 802. 11 b. Можно сказать, что стандарт 802. 11 g соединил в себе все лучшее от стандартов 802. 11 b и 802. 11 a.

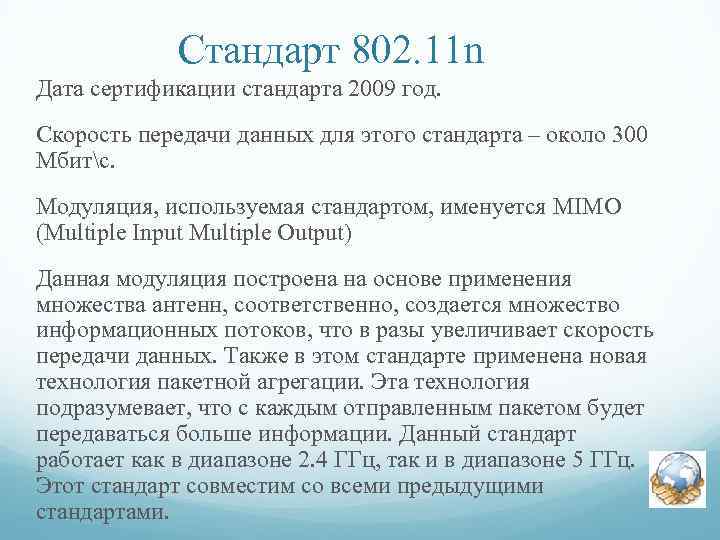

Стандарт 802. 11 n Дата сертификации стандарта 2009 год. Скорость передачи данных для этого стандарта – около 300 Мбитс. Модуляция, используемая стандартом, именуется MIMO (Multiple Input Multiple Output) Данная модуляция построена на основе применения множества антенн, соответственно, создается множество информационных потоков, что в разы увеличивает скорость передачи данных. Также в этом стандарте применена новая технология пакетной агрегации. Эта технология подразумевает, что с каждым отправленным пакетом будет передаваться больше информации. Данный стандарт работает как в диапазоне 2. 4 ГГц, так и в диапазоне 5 ГГц. Этот стандарт совместим со всеми предыдущими стандартами.
