Сети ЭВМ: понятия, классификация, компоненты. ВЫПОЛНИЛА СТУДЕНТКА 1 КУРСА ФАКУЛЬТЕТА СИЛА ФИНАЕВА ПОЛИНА

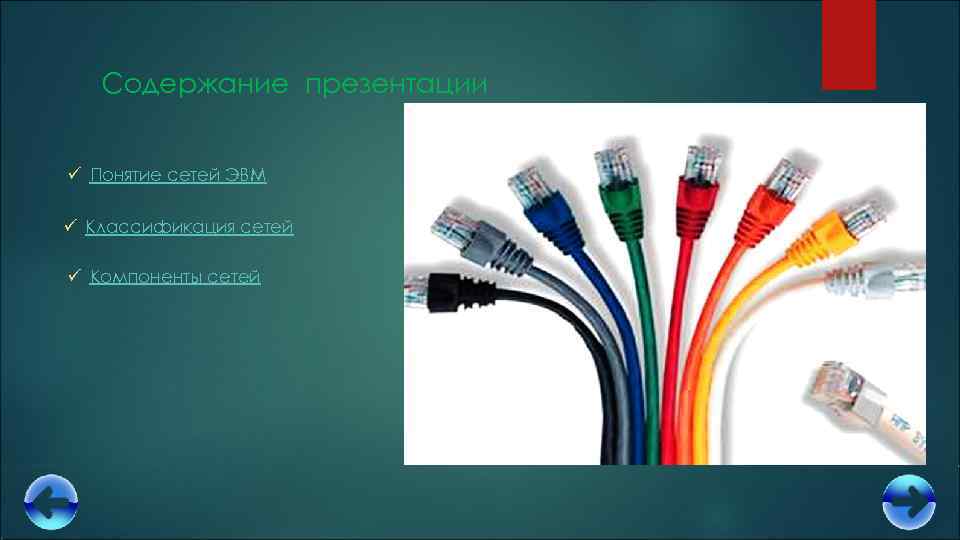

Содержание презентации ü Понятие сетей ЭВМ ü Классификация сетей ü Компоненты сетей

Понятие сетей ЭВМ Под сетью ЭВМ понимают соединение двух и более ЭВМ с целью совместного использования их ресурсов (процессоров, устройств памяти, устройств ввода/вывода, данных). По степени охвата территории различают сети: локальные (местные) - в пределах одного учреждения, помещения (или при максимальном удалении ЭВМ не более 1 км. ) региональные - внутри населенного пункта, района национальные - внутри государства глобальные По степени доступности различают корпоративные и общедоступные сети. По топологии (способу объединения ЭВМ) различают: • Звездообразную топологию • Топологию с общей шиной • Кольцевая топология • Полная топология

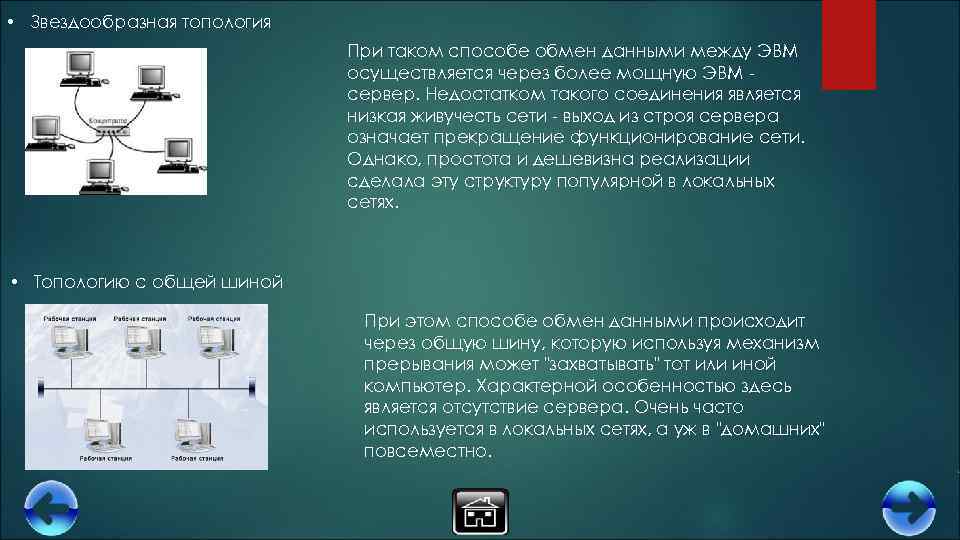

• Звездообразная топология При таком способе обмен данными между ЭВМ осуществляется через более мощную ЭВМ сервер. Недостатком такого соединения является низкая живучесть сети - выход из строя сервера означает прекращение функционирование сети. Однако, простота и дешевизна реализации сделала эту структуру популярной в локальных сетях. • Топологию с общей шиной При этом способе обмен данными происходит через общую шину, которую используя механизм прерывания может "захватывать" тот или иной компьютер. Характерной особенностью здесь является отсутствие сервера. Очень часто используется в локальных сетях, а уж в "домашних" повсеместно.

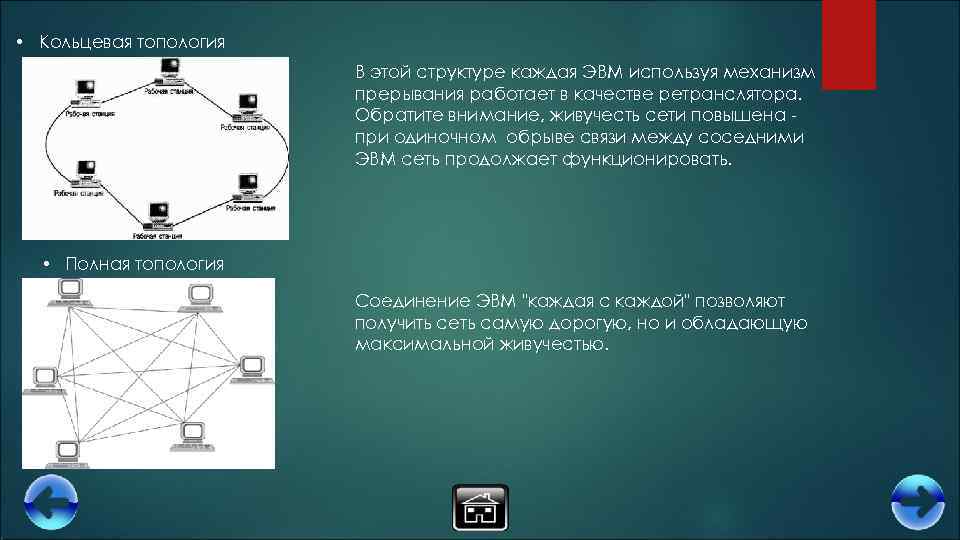

• Кольцевая топология В этой структуре каждая ЭВМ используя механизм прерывания работает в качестве ретранслятора. Обратите внимание, живучесть сети повышена при одиночном обрыве связи между соседними ЭВМ сеть продолжает функционировать. • Полная топология Соединение ЭВМ "каждая с каждой" позволяют получить сеть самую дорогую, но и обладающую максимальной живучестью.

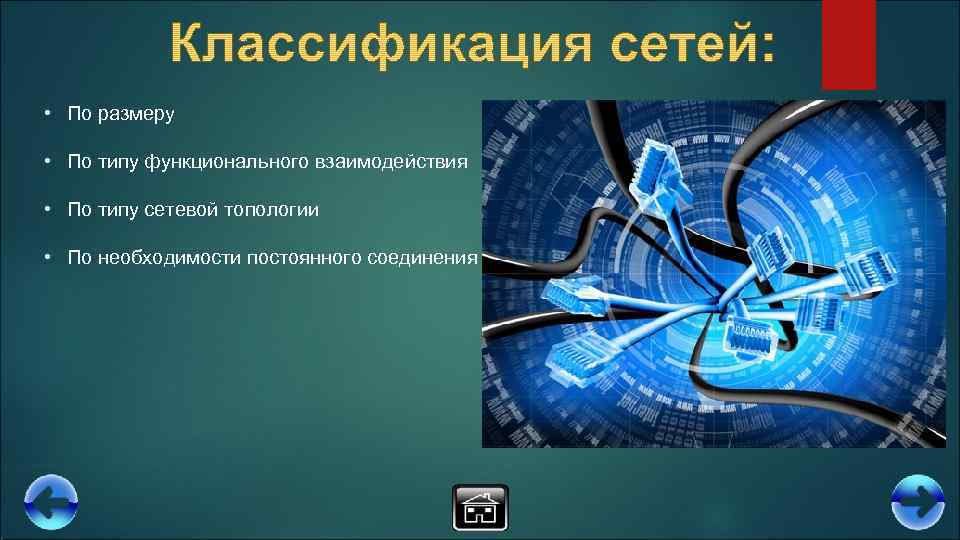

• По размеру • По типу функционального взаимодействия • По типу сетевой топологии • По необходимости постоянного соединения

Классификация сетей ЭВМ На сегодня нет обще признанной таксономии сетей. Есть два общепризнанных фактора для их различения: технология передачи данных и масштаб. Технология передачи определяется системой СПД. Масштаб сети - другой критерий для классификации сетей. • многомашинный комплекс (система) • локальная сеть (комната, здание, комплекс) • городская сеть (город) • региональная сеть (страна, континент) • Internet (планета)

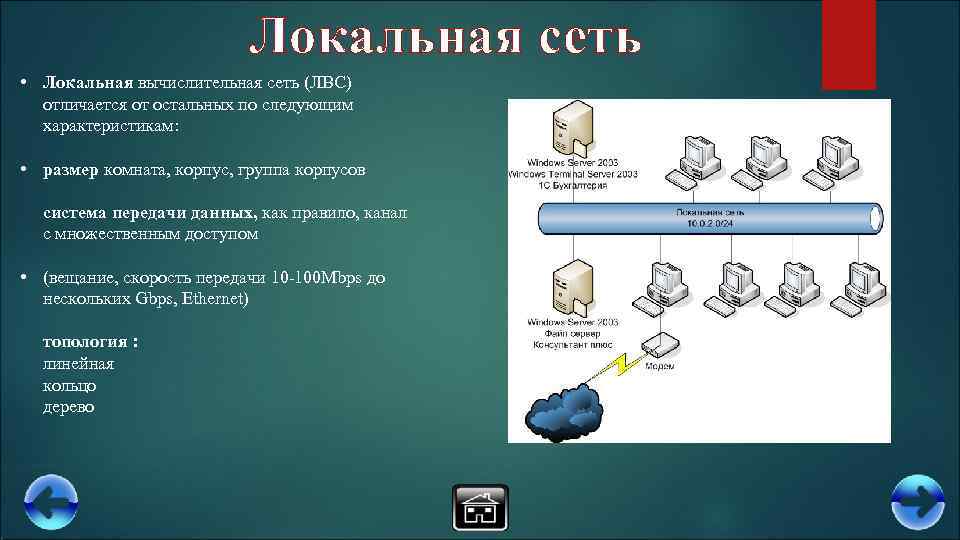

Локальная сеть • Локальная вычислительная сеть (ЛВС) отличается от остальных по следующим характеристикам: • размер комната, корпус, группа корпусов система передачи данных, как правило, канал с множественным доступом • (вещание, скорость передачи 10 -100 Мbps до нескольких Gbps, Ethernet) топология : линейная кольцо дерево

Городская сеть Городская вычислительная сеть (MAN - Metropolitan Area Network) охватывает несколько зданий в пределах одного города либо город целиком. Как правило поддерживает передачу как данных, так и голоса. Иногда объединяется с кабельной телевизионной сетью. Не имеет коммутаторов, базируется на одном - двух кабелях. Основная причина выделения этой категории сетей - для них был создан специальный стандарт IEEE 802. 6 - DQDB двойная магистраль с распределенной очередью ( Distributed Queue Dual Bus ).

Региональная сеть Региональная вычислительная сеть (WAN - Wide Area Network) охватывает крупные географические области, такие как страны, континенты. Принцип коммутации пакетов - наиболее часто используемый при построении ТС WAN. При этом могут использоваться телефонные сети, сети кабельного телевидения, радиоканалы (радиорелейная связь). Другой возможностью для организации коммуникационной подсети для WAN - спутниковые системы и радио системы. Важно различать когда мы создаем систему СПД для нашей сети заново, и когда мы используем для построения системы СПД какую-то имеющуюся сеть, например, телефонную.

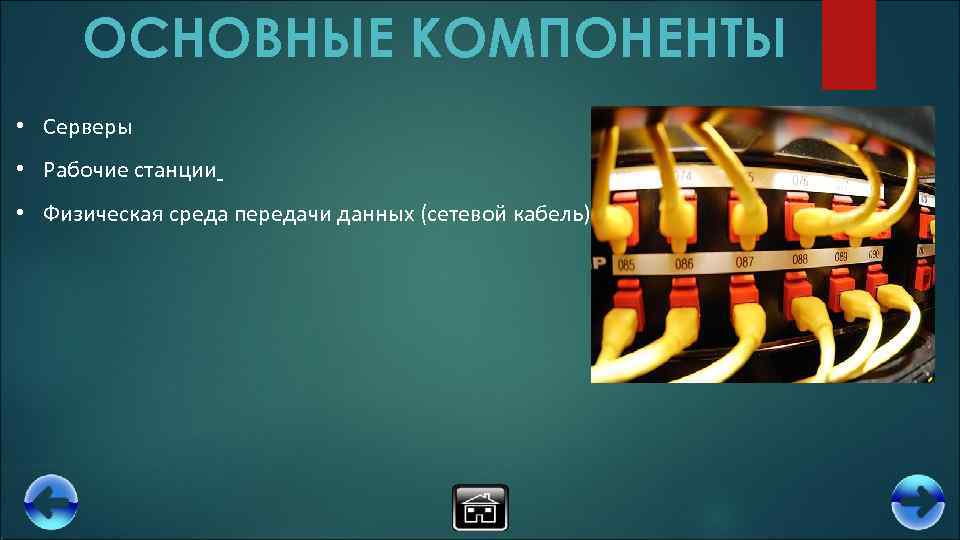

ОСНОВНЫЕ КОМПОНЕНТЫ • Серверы • Рабочие станции • Физическая среда передачи данных (сетевой кабель)

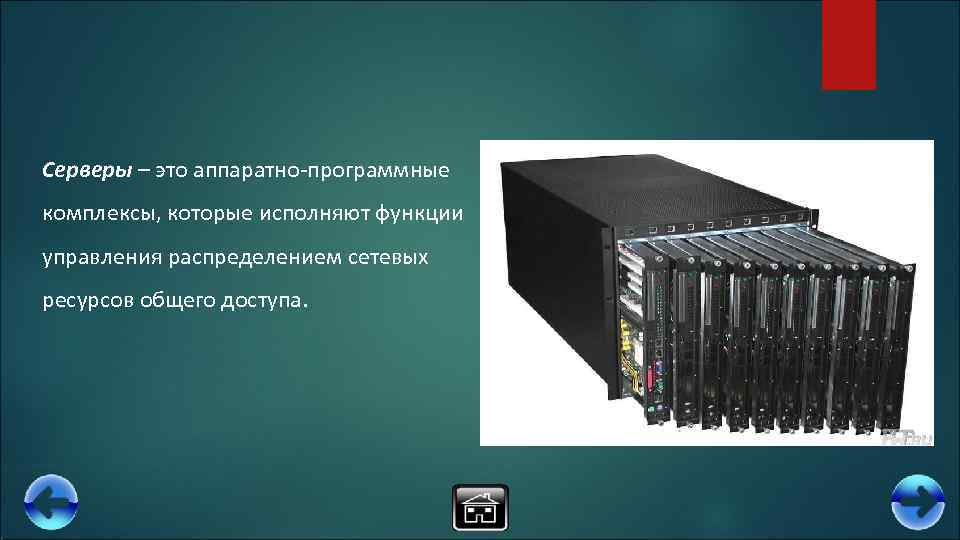

Серверы – это аппаратно-программные комплексы, которые исполняют функции управления распределением сетевых ресурсов общего доступа.

Рабочие станции – это компьютеры, осуществляющие доступ к сетевым ресурсам, предоставляемым сервером.

Физическая среда передачи данных (сетевой кабель) – это коаксиальные и оптоволоконные кабели, витые пары проводов, а также беспроводные каналы связи (инфракрасное излучение, лазеры, радиопередача).
