Сетевые технологии в задачах автоматизации и управления 2

Сетевые технологии в задачах автоматизации и управления 2. Эталонная модель взаимодействия открытых систем OSI (Open System Interconnection)

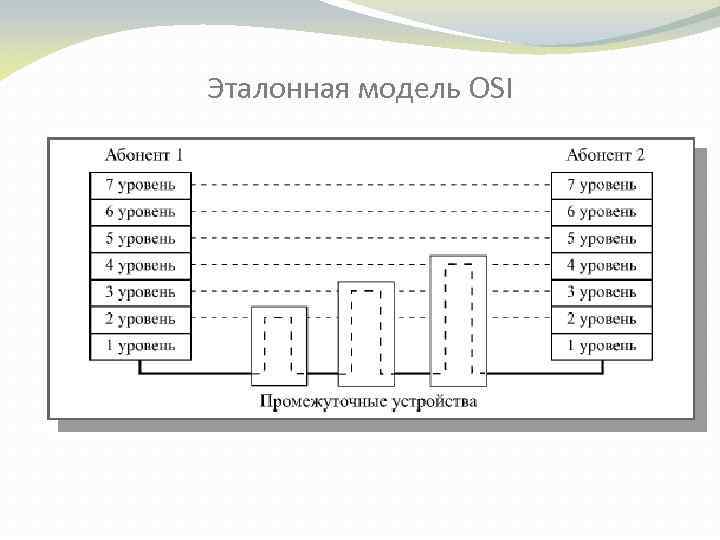

Эталонная модель OSI

Эталонная модель OSI

Эталонная модель OSI

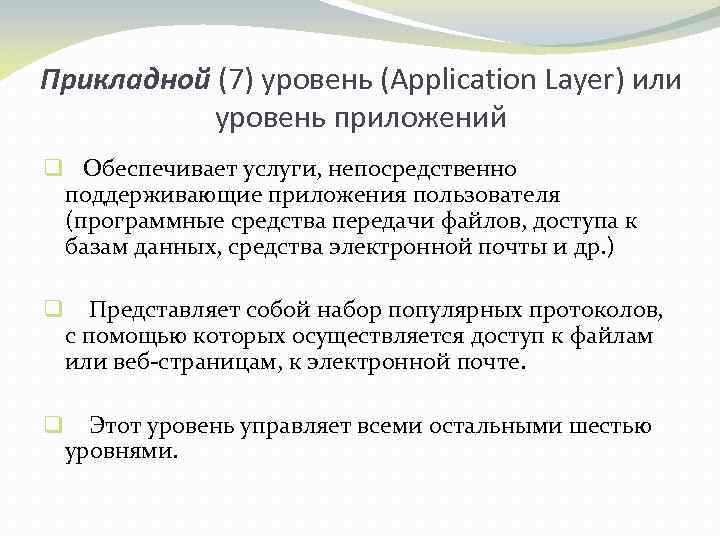

Прикладной (7) уровень (Application Layer) или уровень приложений q Обеспечивает услуги, непосредственно поддерживающие приложения пользователя (программные средства передачи файлов, доступа к базам данных, средства электронной почты и др. ) q Представляет собой набор популярных протоколов, с помощью которых осуществляется доступ к файлам или веб-страницам, к электронной почте. q Этот уровень управляет всеми остальными шестью уровнями.

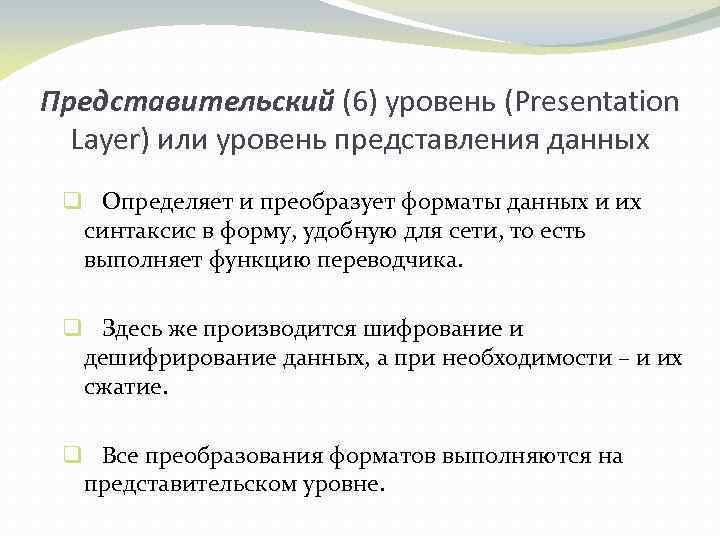

Представительский (6) уровень (Presentation Layer) или уровень представления данных q Определяет и преобразует форматы данных и их синтаксис в форму, удобную для сети, то есть выполняет функцию переводчика. q Здесь же производится шифрование и дешифрирование данных, а при необходимости – и их сжатие. q Все преобразования форматов выполняются на представительском уровне.

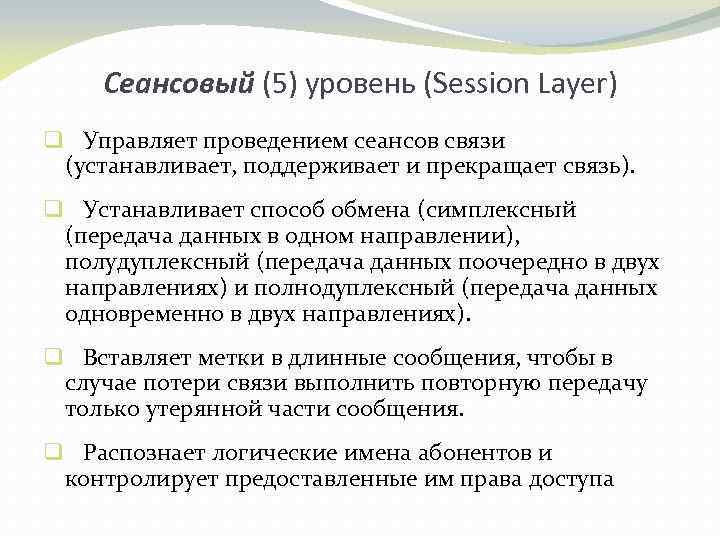

Сеансовый (5) уровень (Session Layer) q Управляет проведением сеансов связи (устанавливает, поддерживает и прекращает связь). q Устанавливает способ обмена (симплексный (передача данных в одном направлении), полудуплексный (передача данных поочередно в двух направлениях) и полнодуплексный (передача данных одновременно в двух направлениях). q Вставляет метки в длинные сообщения, чтобы в случае потери связи выполнить повторную передачу только утерянной части сообщения. q Распознает логические имена абонентов и контролирует предоставленные им права доступа

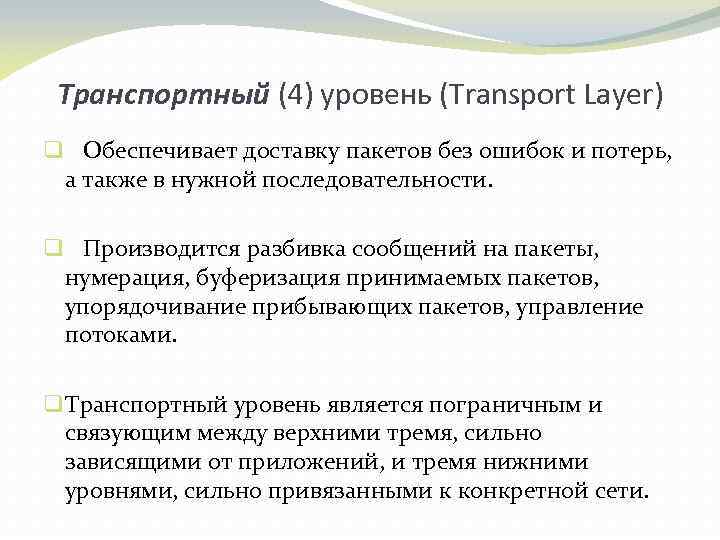

Транспортный (4) уровень (Transport Layer) q Обеспечивает доставку пакетов без ошибок и потерь, а также в нужной последовательности. q Производится разбивка сообщений на пакеты, нумерация, буферизация принимаемых пакетов, упорядочивание прибывающих пакетов, управление потоками. q Транспортный уровень является пограничным и связующим между верхними тремя, сильно зависящими от приложений, и тремя нижними уровнями, сильно привязанными к конкретной сети.

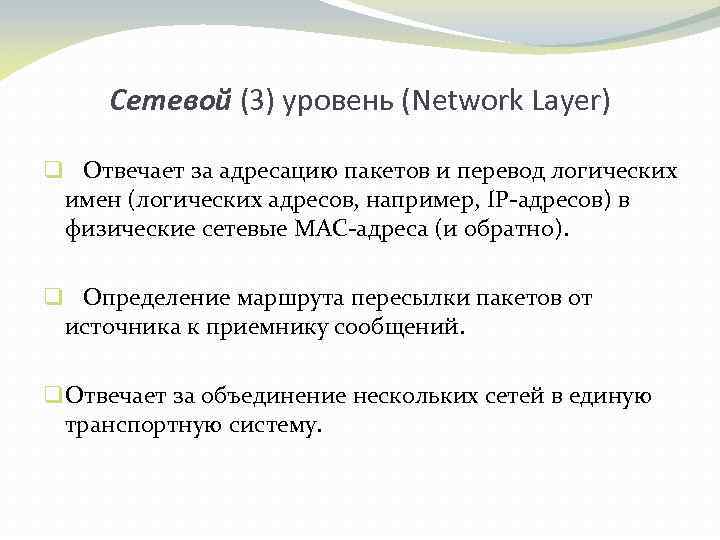

Сетевой (3) уровень (Network Layer) q Отвечает за адресацию пакетов и перевод логических имен (логических адресов, например, IP-адресов) в физические сетевые MAC-адреса (и обратно). q Определение маршрута пересылки пакетов от источника к приемнику сообщений. q Отвечает за объединение нескольких сетей в единую транспортную систему.

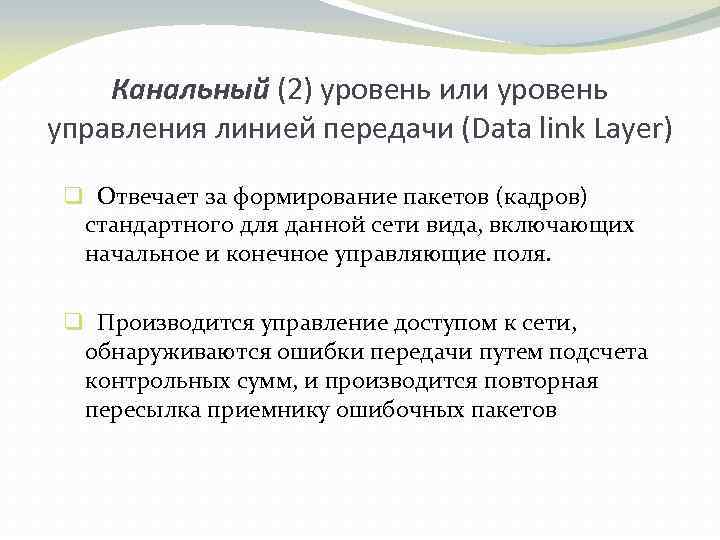

Канальный (2) уровень или уровень управления линией передачи (Data link Layer) q Отвечает за формирование пакетов (кадров) стандартного для данной сети вида, включающих начальное и конечное управляющие поля. q Производится управление доступом к сети, обнаруживаются ошибки передачи путем подсчета контрольных сумм, и производится повторная пересылка приемнику ошибочных пакетов

Канальный уровень Верхний подуровень (LLC – Logical Link Control) осуществляет управление логической связью, то есть устанавливает виртуальный канал связи. Подуровень LLC отвечает за взаимодействие с уровнем 3 (сетевым). Нижний подуровень (MAC – Media Access Control) обеспечивает непосредственный доступ к среде передачи информации (каналу связи).

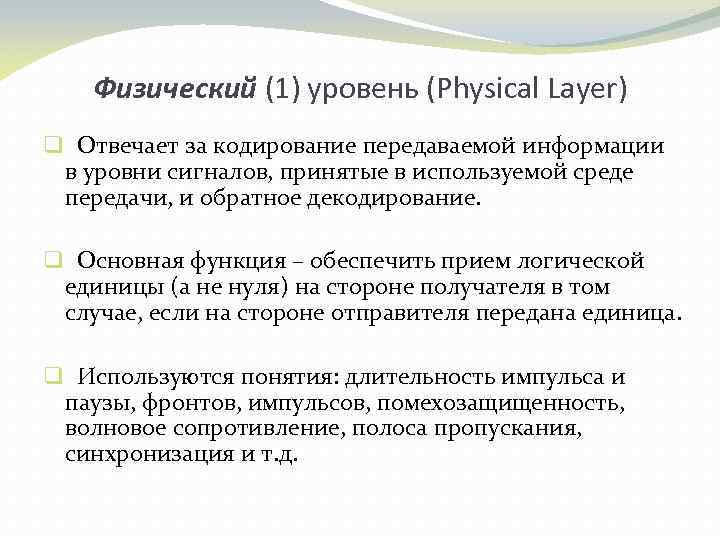

Физический (1) уровень (Physical Layer) q Отвечает за кодирование передаваемой информации в уровни сигналов, принятые в используемой среде передачи, и обратное декодирование. q Основная функция – обеспечить прием логической единицы (а не нуля) на стороне получателя в том случае, если на стороне отправителя передана единица. q Используются понятия: длительность импульса и паузы, фронтов, импульсов, помехозащищенность, волновое сопротивление, полоса пропускания, синхронизация и т. д.

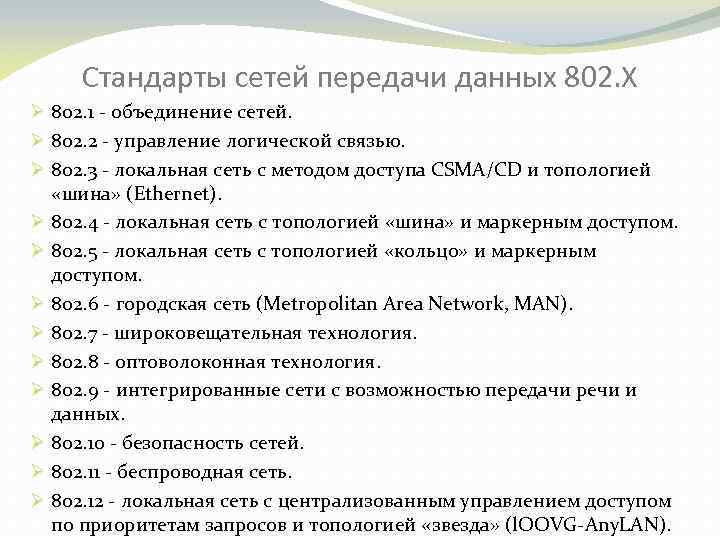

Стандарты сетей передачи данных 802. X Ø 802. 1 - объединение сетей. Ø 802. 2 - управление логической связью. Ø 802. 3 - локальная сеть с методом доступа CSMA/CD и топологией «шина» (Ethernet). Ø 802. 4 - локальная сеть с топологией «шина» и маркерным доступом. Ø 802. 5 - локальная сеть с топологией «кольцо» и маркерным доступом. Ø 802. 6 - городская сеть (Metropolitan Area Network, MAN). Ø 802. 7 - широковещательная технология. Ø 802. 8 - оптоволоконная технология. Ø 802. 9 - интегрированные сети с возможностью передачи речи и данных. Ø 802. 10 - безопасность сетей. Ø 802. 11 - беспроводная сеть. Ø 802. 12 - локальная сеть с централизованным управлением доступом по приоритетам запросов и топологией «звезда» (l. OOVG-Any. LAN).

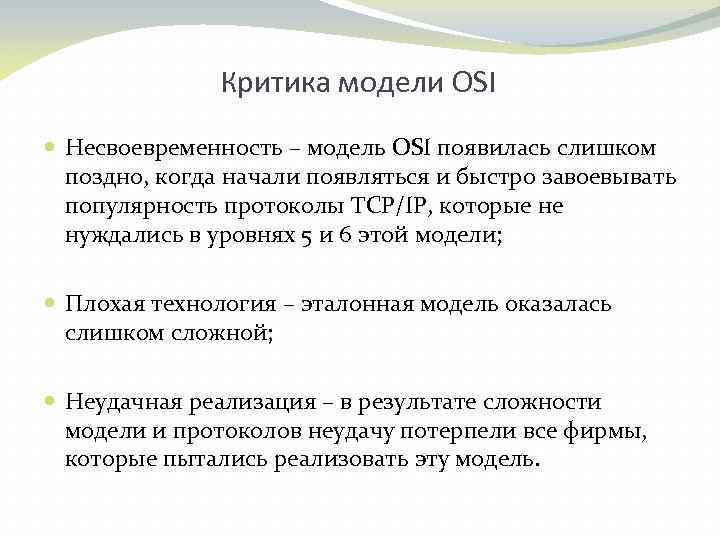

Критика модели OSI Несвоевременность – модель OSI появилась слишком поздно, когда начали появляться и быстро завоевывать популярность протоколы TCP/IP, которые не нуждались в уровнях 5 и 6 этой модели; Плохая технология – эталонная модель оказалась слишком сложной; Неудачная реализация – в результате сложности модели и протоколов неудачу потерпели все фирмы, которые пытались реализовать эту модель.
