СЕТЕВЫЕ ТЕХНОЛОГИИ СЕТЕВЫЕ ТЕХНОЛОГИИ

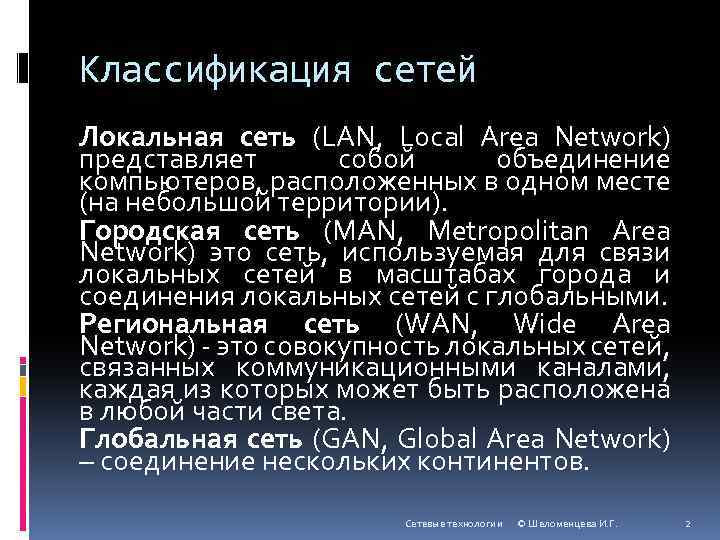

Классификация сетей Локальная сеть (LAN, Local Area Network) представляет собой объединение компьютеров, расположенных в Классификация сетей Локальная сеть (LAN, Local Area Network) представляет собой объединение компьютеров, расположенных в одном месте (на небольшой территории). Городская сеть (MAN, Metropolitan Area Network) это сеть, используемая для связи локальных сетей в масштабах города и соединения локальных сетей с глобальными. Региональная сеть (WAN, Wide Area Network) - это совокупность локальных сетей, связанных коммуникационными каналами, каждая из которых может быть расположена в любой части света. Глобальная сеть (GAN, Global Area Network) – соединение нескольких континентов. Сетевые технологии © Шеломенцева И. Г. 2

Классификация сетей Oдноранговая сеть (рабочая группа) - группа равноправных компьютеров (чаще всего не более Классификация сетей Oдноранговая сеть (рабочая группа) - группа равноправных компьютеров (чаще всего не более 10), объединенных по какому то признаку и осуществляющих совместное использование своих сетевых ресурсов. Сеть на основе сервера – это сеть с выделенным сети компьютером (сервером), который обрабатывает запросы от рабочих станций, предоставляет им доступ к общим системным ресурсам (вычислительным мощностям, БД, принтерам, факсам и т. д. ) и распределяет эти ресурсы. Сетевые технологии © Шеломенцева И. Г. 3

Основные понятия сетевых технологий Сервер приложений, файл – сервер , архивационный сервер, факс-сервер, почтовый Основные понятия сетевых технологий Сервер приложений, файл – сервер , архивационный сервер, факс-сервер, почтовый сервер и т. д. Сеть с выделенным и не выделенным сервером Домен – совокупность компьютеров в сети, объединенных единой политикой безопасности и общей базой учетных записей пользователей. Сетевые технологии © Шеломенцева И. Г. 4

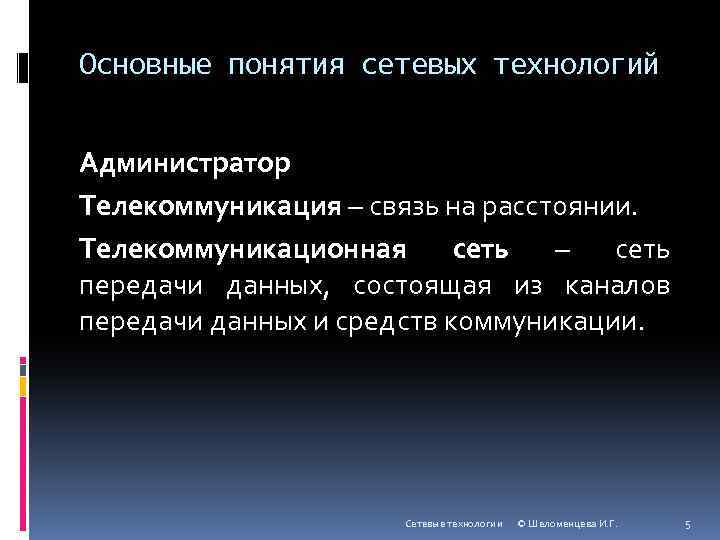

Основные понятия сетевых технологий Администратор Телекоммуникация – связь на расстоянии. Телекоммуникационная сеть – сеть Основные понятия сетевых технологий Администратор Телекоммуникация – связь на расстоянии. Телекоммуникационная сеть – сеть передачи данных, состоящая из каналов передачи данных и средств коммуникации. Сетевые технологии © Шеломенцева И. Г. 5

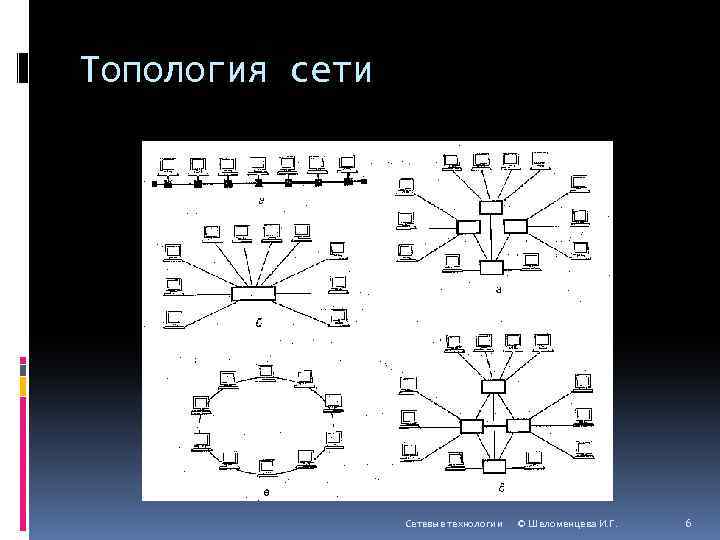

Топология сети Сетевые технологии © Шеломенцева И. Г. 6 Топология сети Сетевые технологии © Шеломенцева И. Г. 6

Среда передачи данных Сетевые технологии © Шеломенцева И. Г. 7 Среда передачи данных Сетевые технологии © Шеломенцева И. Г. 7

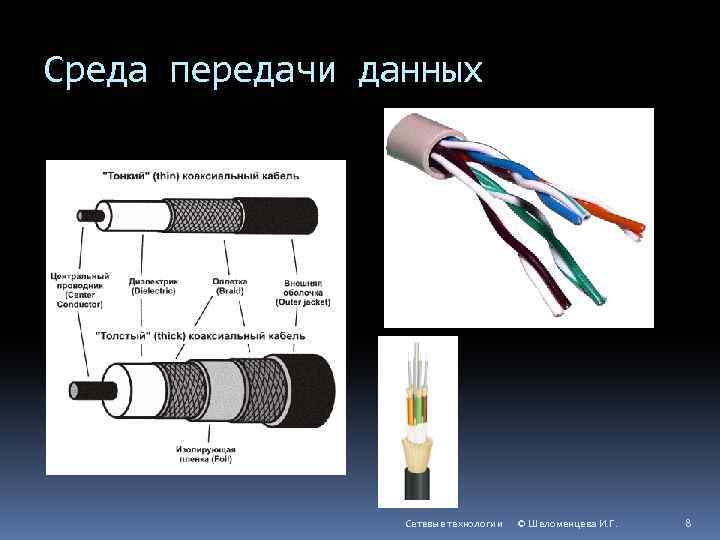

Среда передачи данных Сетевые технологии © Шеломенцева И. Г. 8 Среда передачи данных Сетевые технологии © Шеломенцева И. Г. 8

Коммуникационное оборудование Сетевая карта; Модем; Концентратор; Повторитель Мост Маршрутизатор; Коммутатор; Шлюз. Сетевые технологии © Коммуникационное оборудование Сетевая карта; Модем; Концентратор; Повторитель Мост Маршрутизатор; Коммутатор; Шлюз. Сетевые технологии © Шеломенцева И. Г. 9

Коммуникационное оборудование © Шеломенцева И. Г. Сетевые технологии 10 Коммуникационное оборудование © Шеломенцева И. Г. Сетевые технологии 10

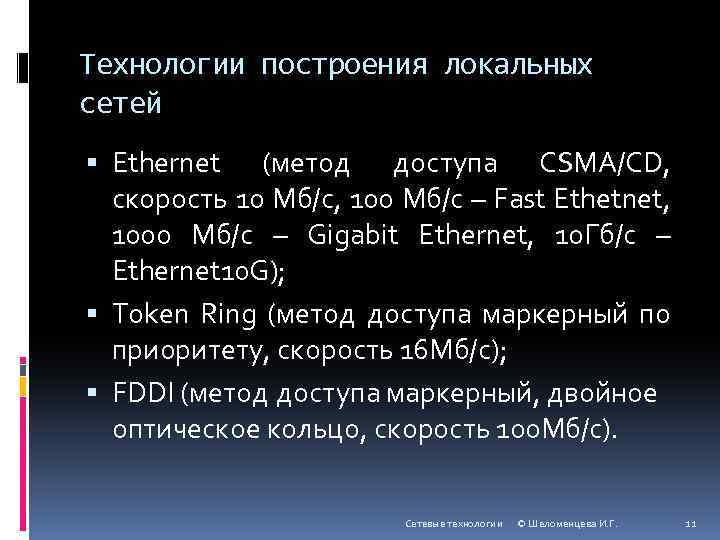

Технологии построения локальных сетей Ethernet (метод доступа CSMA/CD, скорость 10 Мб/с, 100 Мб/с – Технологии построения локальных сетей Ethernet (метод доступа CSMA/CD, скорость 10 Мб/с, 100 Мб/с – Fast Ethetnet, 1000 Мб/с – Gigabit Ethernet, 10 Гб/с – Ethernet 10 G); Token Ring (метод доступа маркерный по приоритету, скорость 16 Мб/с); FDDI (метод доступа маркерный, двойное оптическое кольцо, скорость 100 Мб/с). Сетевые технологии © Шеломенцева И. Г. 11

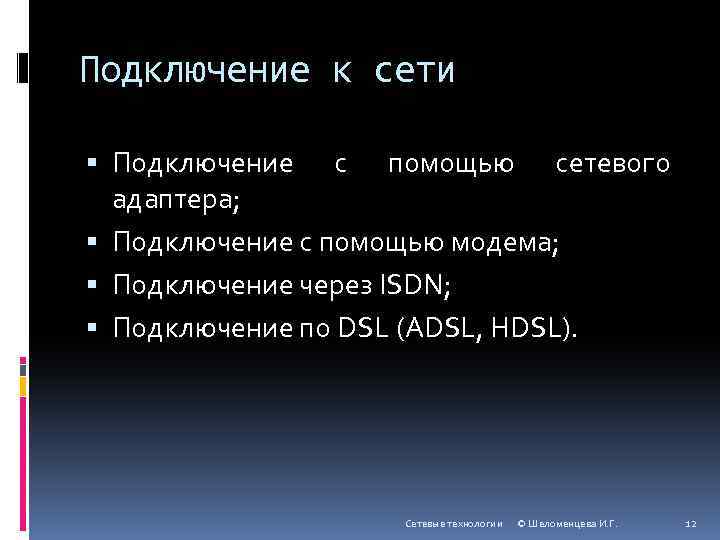

Подключение к сети Подключение с помощью сетевого адаптера; Подключение с помощью модема; Подключение через Подключение к сети Подключение с помощью сетевого адаптера; Подключение с помощью модема; Подключение через ISDN; Подключение по DSL (ADSL, HDSL). Сетевые технологии © Шеломенцева И. Г. 12

Функционирование сетей передачи данных, модель OSI Физический. Имеет дело с передачей битов по физическим Функционирование сетей передачи данных, модель OSI Физический. Имеет дело с передачей битов по физическим каналам связи. Здесь определяются характеристики электрических сигналов, проводов, разъемов. Канальный. Позволяет пересылать данные между любыми двумя узлами в пределах одной топологии. Реализует механизмы обнаружения ошибок. Сетевой. Позволяет оптимальным образом передавать информацию между сетями, в том числе и основанными на разных топологиях. Сетевые технологии © Шеломенцева И. Г. 13

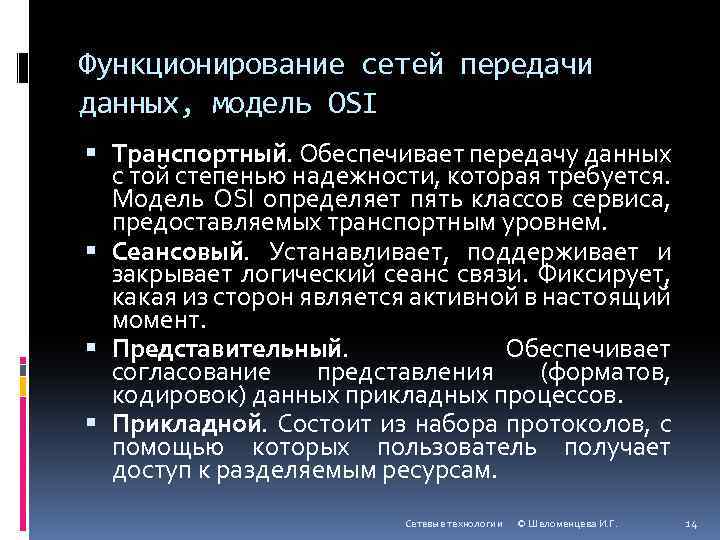

Функционирование сетей передачи данных, модель OSI Транспортный. Обеспечивает передачу данных с той степенью надежности, Функционирование сетей передачи данных, модель OSI Транспортный. Обеспечивает передачу данных с той степенью надежности, которая требуется. Модель OSI определяет пять классов сервиса, предоставляемых транспортным уровнем. Сеансовый. Устанавливает, поддерживает и закрывает логический сеанс связи. Фиксирует, какая из сторон является активной в настоящий момент. Представительный. Обеспечивает согласование представления (форматов, кодировок) данных прикладных процессов. Прикладной. Состоит из набора протоколов, с помощью которых пользователь получает доступ к разделяемым ресурсам. Сетевые технологии © Шеломенцева И. Г. 14

Функционирование сетей передачи данных, модель OSI Формализованные правила, определяющие последовательность и формат сообщений, которыми Функционирование сетей передачи данных, модель OSI Формализованные правила, определяющие последовательность и формат сообщений, которыми обмениваются сетевые компоненты, лежащие на одном уровне, но в разных узлах называются протоколом. Набор протоколов, достаточный для организации сетевого взаимодействия, называется стеком протоколов. Сетевые технологии © Шеломенцева И. Г. 15

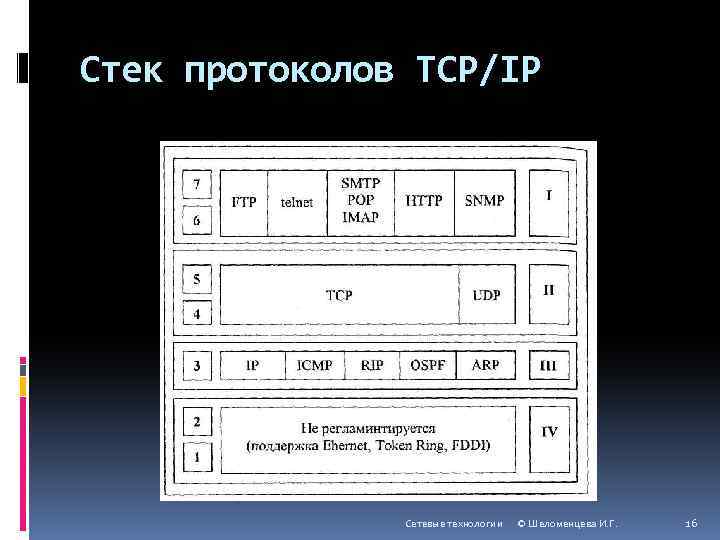

Стек протоколов TCP/IP Сетевые технологии © Шеломенцева И. Г. 16 Стек протоколов TCP/IP Сетевые технологии © Шеломенцева И. Г. 16

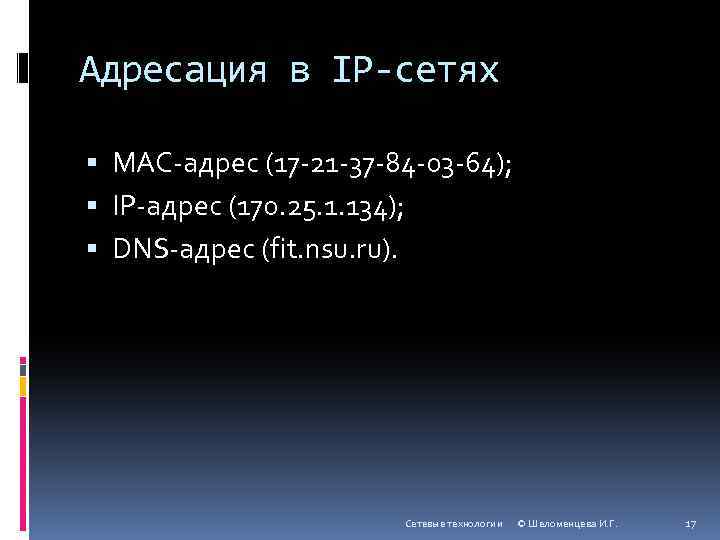

Адресация в IP-сетях MAC-адрес (17 -21 -37 -84 -03 -64); IP-адрес (170. 25. 1. Адресация в IP-сетях MAC-адрес (17 -21 -37 -84 -03 -64); IP-адрес (170. 25. 1. 134); DNS-адрес (fit. nsu. ru). Сетевые технологии © Шеломенцева И. Г. 17

Адресация в IP-сетях Класс Диапазон значений первого октета Возможное кол-во сетей Возможное кол-во узлов Адресация в IP-сетях Класс Диапазон значений первого октета Возможное кол-во сетей Возможное кол-во узлов A B C 1 – 126 128 -191 192 -223 126 16382 2097150 16777214 65534 254 Сетевые технологии © Шеломенцева И. Г. 18

Адресация в IP-сетях Сетевые технологии © Шеломенцева И. Г. 19 Адресация в IP-сетях Сетевые технологии © Шеломенцева И. Г. 19

Маршрутизация Совокупность устройств через которые должен пройти пакет, прежде чем он достигнет получателя, называется Маршрутизация Совокупность устройств через которые должен пройти пакет, прежде чем он достигнет получателя, называется маршрутом, сами устройства, передающие пакеты из одной сети в другую, - маршрутизаторами, а проблема выбора наилучшего маршрута маршрутизацией. Таблица маршрутизации – таблица, в которой содержатся IP-адреса компьютеров, через которые необходимо отправлять пакеты в другие сети. Сетевые технологии © Шеломенцева И. Г. 20

Протоколы прикладного уровня Протокол передачи файлов (FTP, File Transfer Protocol); Протокол терминального доступа (telnet); Протоколы прикладного уровня Протокол передачи файлов (FTP, File Transfer Protocol); Протокол терминального доступа (telnet); Простой протокол передачи почты (SMTP, Simple Mail Transfer Protocol); Почтовый протокол (POP, Post Office Protocol); Протокол передачи гипертекста (HTTP, Hyper. Text Transfe Protocol). Сетевые технологии © Шеломенцева И. Г. 21
