Сетевая модель OSI и коммутация Модель OSI. Ethernet. MAC-адрес. IP-адрес. Сетевая модель OSI и коммутация Модель OSI. Ethernet. MAC-адрес. IP-адрес.

Определение и предпосылки к созданию Open Systems Interconnection Basic Reference Model - Базовая эталонная Определение и предпосылки к созданию Open Systems Interconnection Basic Reference Model - Базовая эталонная модель взаимодействия открытых систем Модель OSI – набор уровней и связей между ними Уровень модели OSI – это набор требований и характеристик. Протоколы, расположенные на каком-либо уровне, должны удовлетворять его требованиям и иметь заданные характеристики Возможность описать функционал и связанность различных устройств и протоколов Необходима для разработки и стандартизация сетевых технологий

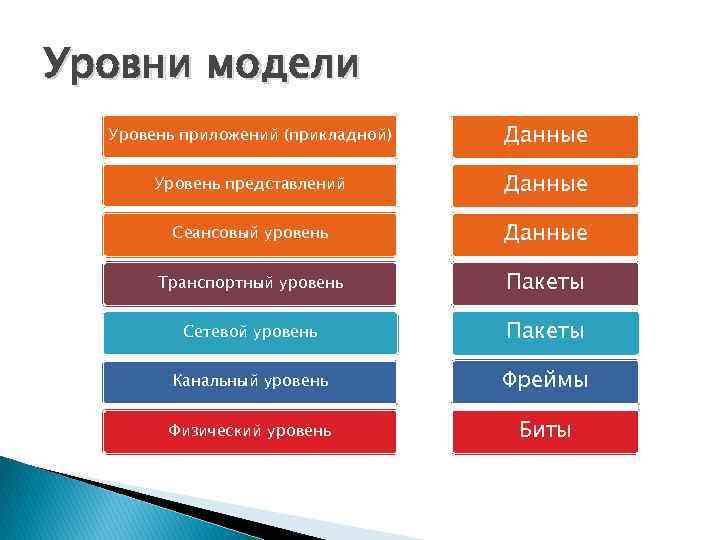

Уровни модели Уровень приложений (прикладной) Данные Уровень представлений Данные Сеансовый уровень Данные Транспортный уровень Уровни модели Уровень приложений (прикладной) Данные Уровень представлений Данные Сеансовый уровень Данные Транспортный уровень Пакеты Сетевой уровень Пакеты Канальный уровень Фреймы Физический уровень Биты

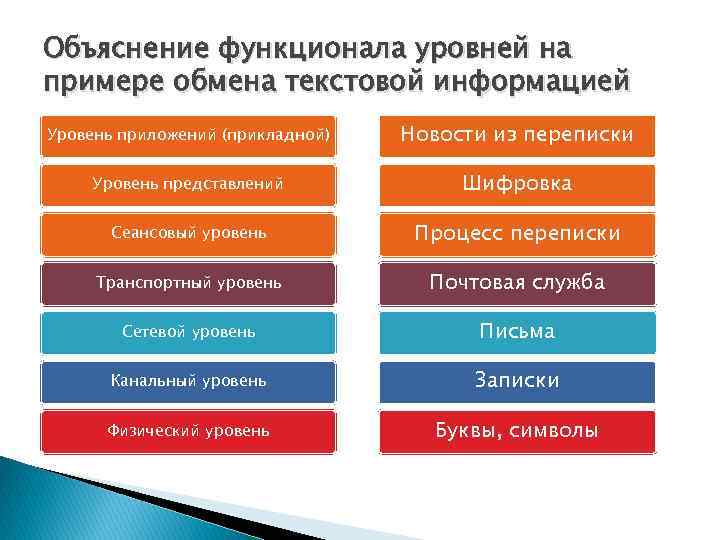

Объяснение функционала уровней на примере обмена текстовой информацией Уровень приложений (прикладной) Новости из переписки Объяснение функционала уровней на примере обмена текстовой информацией Уровень приложений (прикладной) Новости из переписки Уровень представлений Шифровка Сеансовый уровень Процесс переписки Транспортный уровень Почтовая служба Сетевой уровень Письма Канальный уровень Записки Физический уровень Буквы, символы

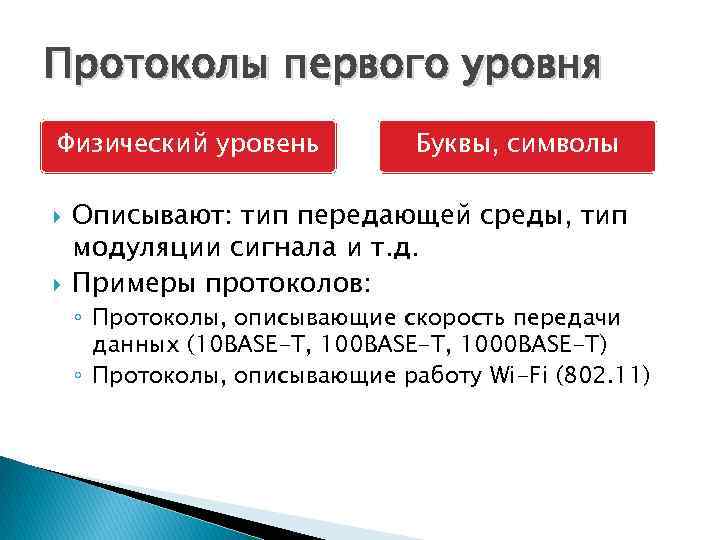

Протоколы первого уровня Физический уровень Буквы, символы Описывают: тип передающей среды, тип модуляции сигнала Протоколы первого уровня Физический уровень Буквы, символы Описывают: тип передающей среды, тип модуляции сигнала и т. д. Примеры протоколов: ◦ Протоколы, описывающие скорость передачи данных (10 BASE-T, 1000 BASE-T) ◦ Протоколы, описывающие работу Wi-Fi (802. 11)

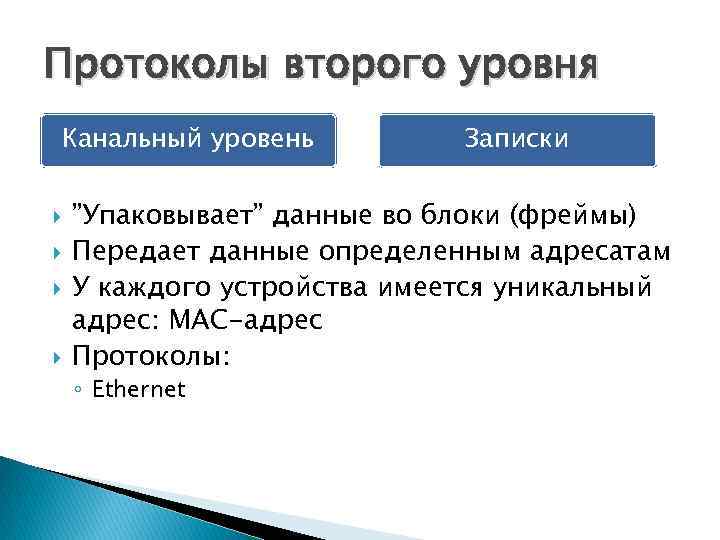

Протоколы второго уровня Канальный уровень Записки ”Упаковывает” данные во блоки (фреймы) Передает данные определенным Протоколы второго уровня Канальный уровень Записки ”Упаковывает” данные во блоки (фреймы) Передает данные определенным адресатам У каждого устройства имеется уникальный адрес: MAC-адрес Протоколы: ◦ Ethernet

Протоколы третьего уровня Сетевой уровень Письма Формируют пакеты из данных Вводят понятие адрес и Протоколы третьего уровня Сетевой уровень Письма Формируют пакеты из данных Вводят понятие адрес и сеть Определяют маршруты передачи данных Протоколы: ◦ IP (IPv 4, IPv 6) ◦ Протоколы маршрутизации (OSPF, RIP)

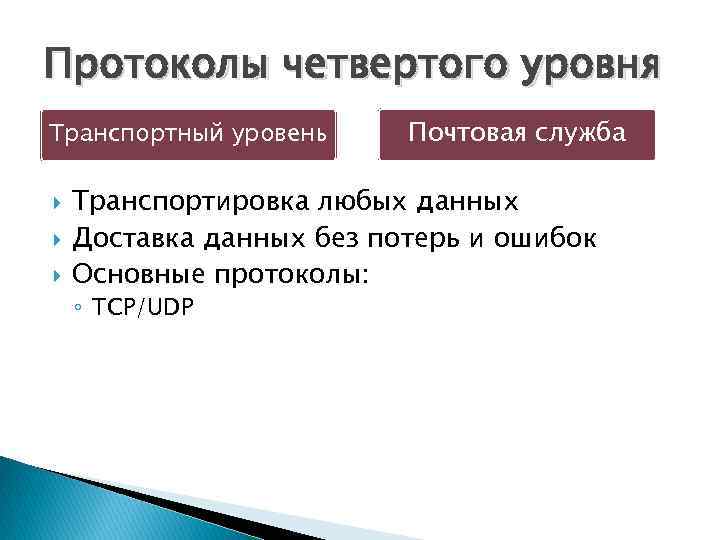

Протоколы четвертого уровня Транспортный уровень Почтовая служба Транспортировка любых данных Доставка данных без потерь Протоколы четвертого уровня Транспортный уровень Почтовая служба Транспортировка любых данных Доставка данных без потерь и ошибок Основные протоколы: ◦ TCP/UDP

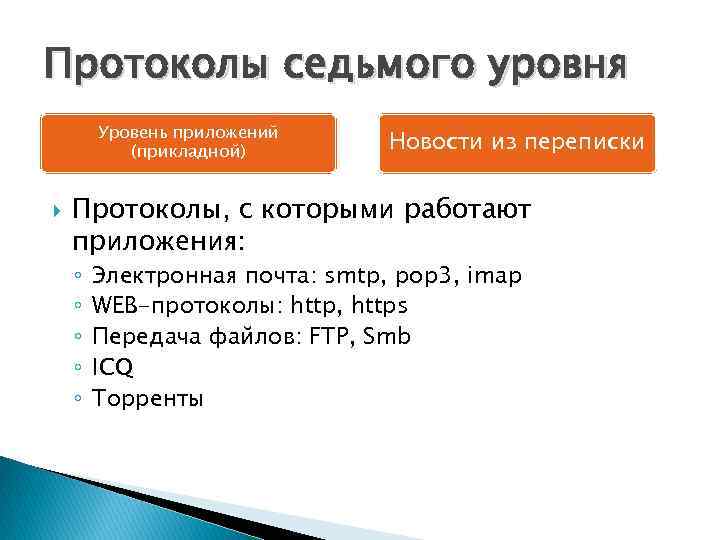

Протоколы седьмого уровня Уровень приложений (прикладной) Новости из переписки Протоколы, с которыми работают приложения: Протоколы седьмого уровня Уровень приложений (прикладной) Новости из переписки Протоколы, с которыми работают приложения: ◦ ◦ ◦ Электронная почта: smtp, pop 3, imap WEB-протоколы: http, https Передача файлов: FTP, Smb ICQ Торренты

Различие уровней на примерах Уровень приложений – web-трафик, электронная почта и т. д. Транспортный Различие уровней на примерах Уровень приложений – web-трафик, электронная почта и т. д. Транспортный уровень – пакеты данных, которые можно передавать между компьютерами разных сетей. Сетевой уровень – IP-адреса, сети Канальный уровень – возможно передавать блоки информации (кадры) между 2 -мя устройствами; MAC-адреса Сетевой уровень – передача битов

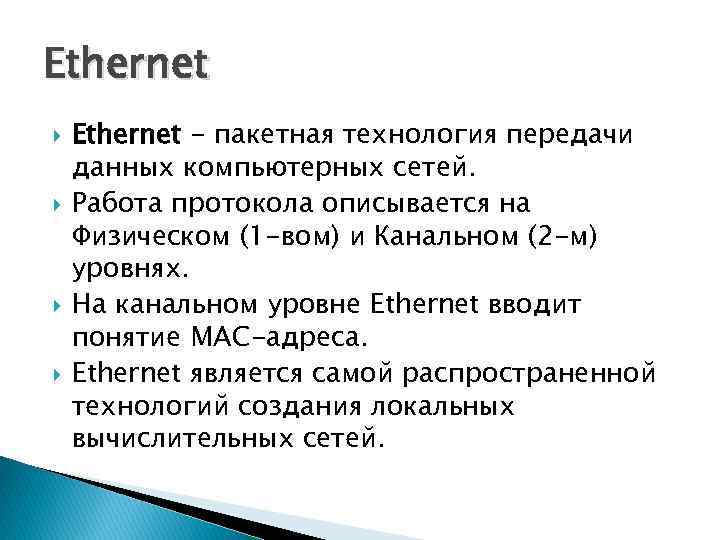

Ethernet Ethernet - пакетная технология передачи данных компьютерных сетей. Работа протокола описывается на Физическом Ethernet Ethernet - пакетная технология передачи данных компьютерных сетей. Работа протокола описывается на Физическом (1 -вом) и Канальном (2 -м) уровнях. На канальном уровне Ethernet вводит понятие MAC-адреса. Ethernet является самой распространенной технологий создания локальных вычислительных сетей.

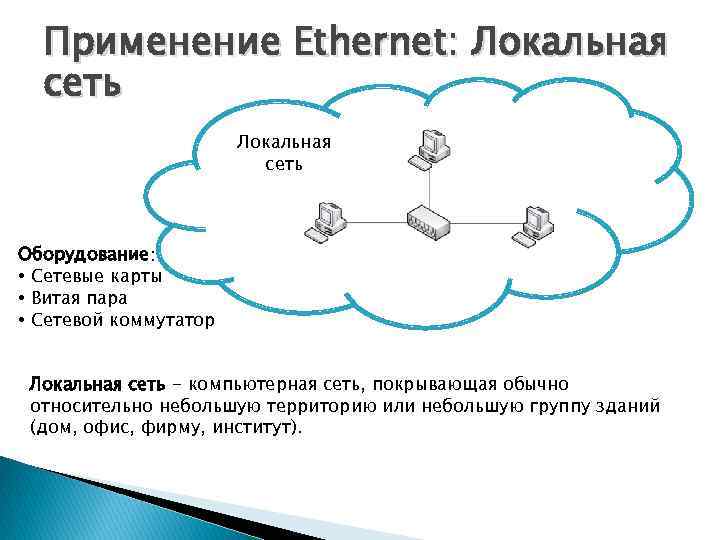

Применение Ethernet: Локальная сеть Оборудование: • Сетевые карты • Витая пара • Сетевой коммутатор Применение Ethernet: Локальная сеть Оборудование: • Сетевые карты • Витая пара • Сетевой коммутатор Локальная сеть - компьютерная сеть, покрывающая обычно относительно небольшую территорию или небольшую группу зданий (дом, офис, фирму, институт).

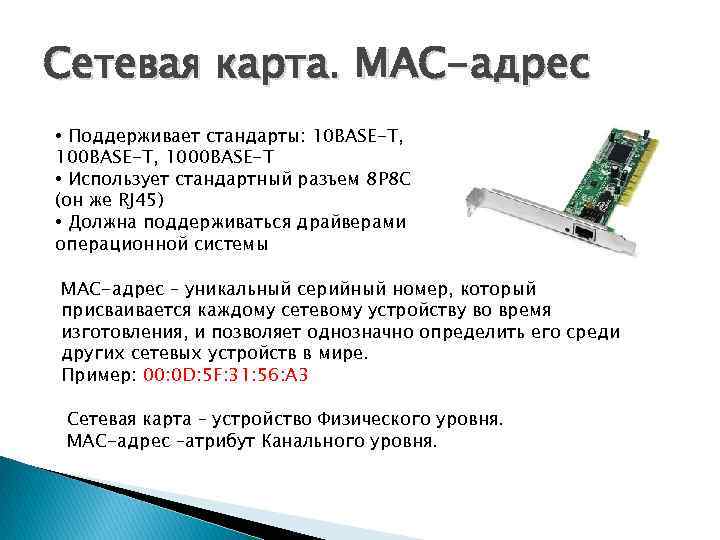

Сетевая карта. MAC-адрес • Поддерживает стандарты: 10 BASE-T, 1000 BASE-T • Использует стандартный разъем Сетевая карта. MAC-адрес • Поддерживает стандарты: 10 BASE-T, 1000 BASE-T • Использует стандартный разъем 8 P 8 C (он же RJ 45) • Должна поддерживаться драйверами операционной системы MAC-адрес – уникальный серийный номер, который присваивается каждому сетевому устройству во время изготовления, и позволяет однозначно определить его среди других сетевых устройств в мире. Пример: 00: 0 D: 5 F: 31: 56: A 3 Сетевая карта – устройство Физического уровня. MAC-адрес –атрибут Канального уровня.

Сетевой коммутатор (Свитч) • Работает на Физическом уровне и Канальном уровнях • Записывает в Сетевой коммутатор (Свитч) • Работает на Физическом уровне и Канальном уровнях • Записывает в таблицу сопоставление Порт-MAC • Используется для организации локальных сетей

Взаимодействие между сетями LAN LAN • Локальные сети объединяются в WAN (Глобальные сети). • Взаимодействие между сетями LAN LAN • Локальные сети объединяются в WAN (Глобальные сети). • Сложная структура WAN требует совершенно иного подхода к адресации. • Используются маршрутизаторы вместо коммутаторов. • Появляется понятие Логической адресации и Сетей.

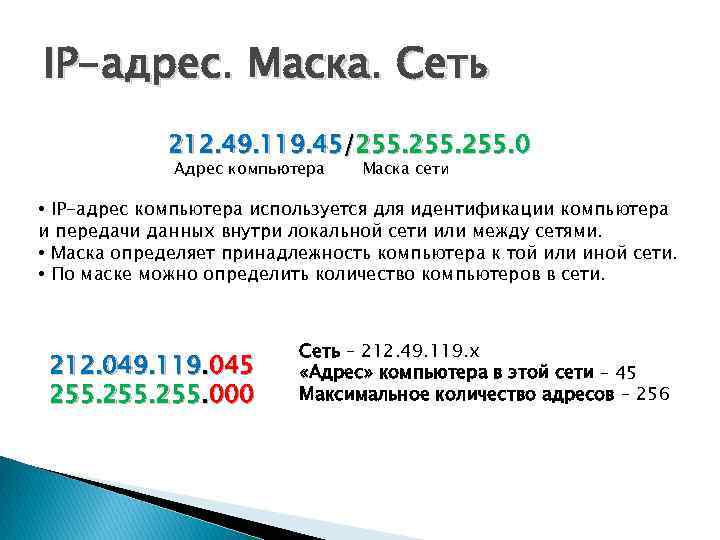

IP-адрес. Маска. Сеть 212. 49. 119. 45/255. 0 Адрес компьютера Маска сети • IP-адрес IP-адрес. Маска. Сеть 212. 49. 119. 45/255. 0 Адрес компьютера Маска сети • IP-адрес компьютера используется для идентификации компьютера и передачи данных внутри локальной сети или между сетями. • Маска определяет принадлежность компьютера к той или иной сети. • По маске можно определить количество компьютеров в сети. 212. 049. 119. 045 255. 000 Сеть – 212. 49. 119. х «Адрес» компьютера в этой сети – 45 Максимальное количество адресов – 256

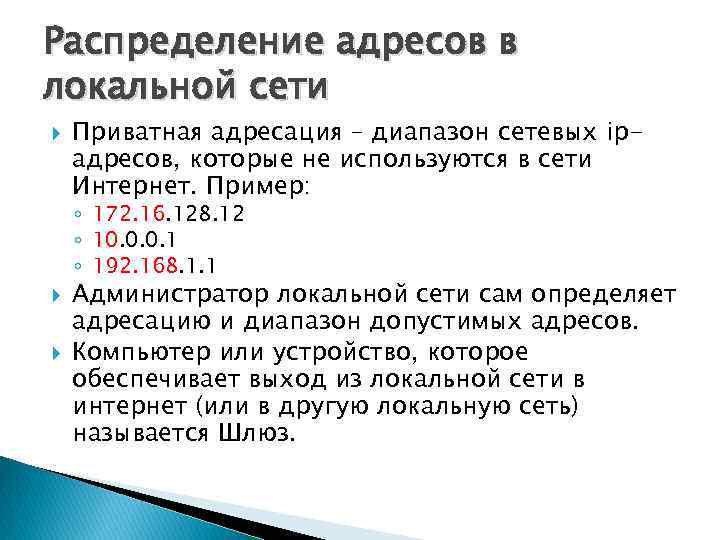

Распределение адресов в локальной сети Приватная адресация – диапазон сетевых ipадресов, которые не используются Распределение адресов в локальной сети Приватная адресация – диапазон сетевых ipадресов, которые не используются в сети Интернет. Пример: ◦ 172. 16. 128. 12 ◦ 10. 0. 0. 1 ◦ 192. 168. 1. 1 Администратор локальной сети сам определяет адресацию и диапазон допустимых адресов. Компьютер или устройство, которое обеспечивает выход из локальной сети в интернет (или в другую локальную сеть) называется Шлюз.

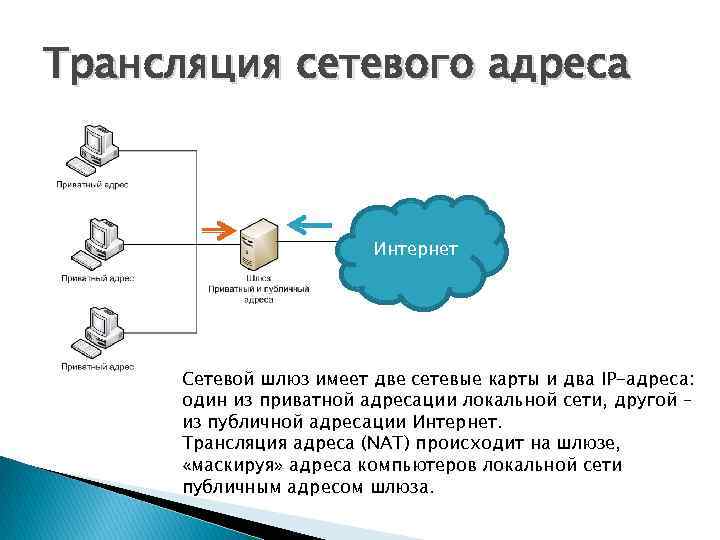

Трансляция сетевого адреса Интернет Сетевой шлюз имеет две сетевые карты и два IP-адреса: один Трансляция сетевого адреса Интернет Сетевой шлюз имеет две сетевые карты и два IP-адреса: один из приватной адресации локальной сети, другой – из публичной адресации Интернет. Трансляция адреса (NAT) происходит на шлюзе, «маскируя» адреса компьютеров локальной сети публичным адресом шлюза.

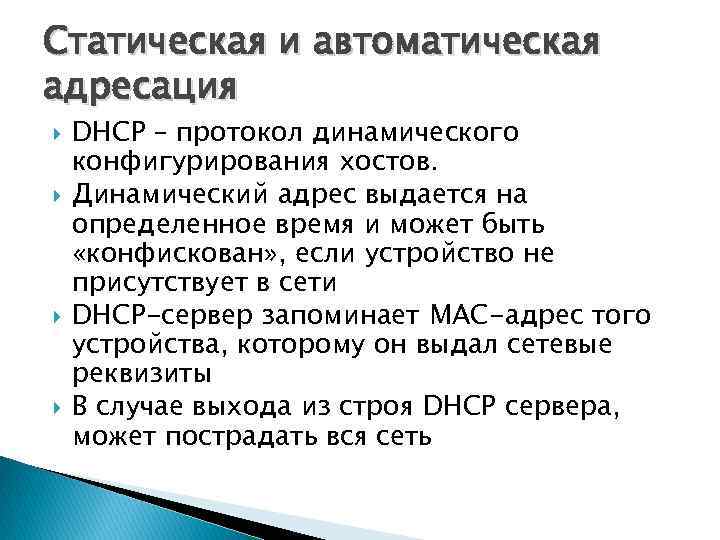

Статическая и автоматическая адресация DHCP – протокол динамического конфигурирования хостов. Динамический адрес выдается на Статическая и автоматическая адресация DHCP – протокол динамического конфигурирования хостов. Динамический адрес выдается на определенное время и может быть «конфискован» , если устройство не присутствует в сети DHCP-сервер запоминает MAC-адрес того устройства, которому он выдал сетевые реквизиты В случае выхода из строя DHCP сервера, может пострадать вся сеть

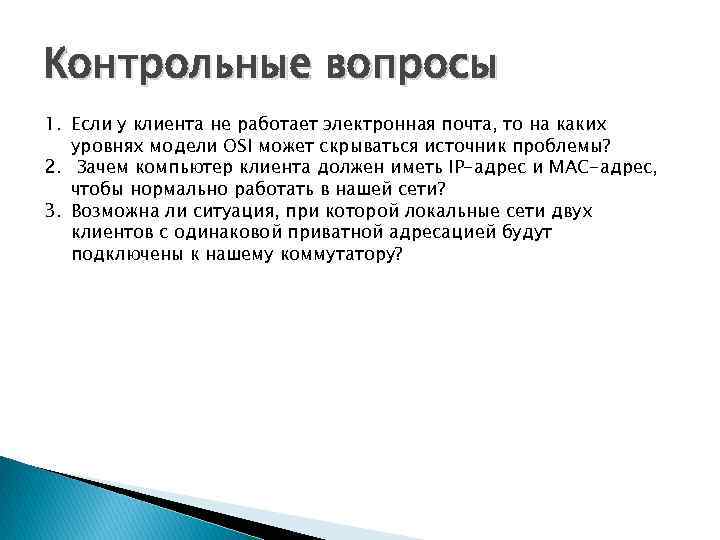

Контрольные вопросы 1. Если у клиента не работает электронная почта, то на каких уровнях Контрольные вопросы 1. Если у клиента не работает электронная почта, то на каких уровнях модели OSI может скрываться источник проблемы? 2. Зачем компьютер клиента должен иметь IP-адрес и MAC-адрес, чтобы нормально работать в нашей сети? 3. Возможна ли ситуация, при которой локальные сети двух клиентов с одинаковой приватной адресацией будут подключены к нашему коммутатору?
