Сеть электрифицированных железных дорог Акционерного общества «Национальная компания «Қазақстан темір жолы» Костанай Кокшетау Карталы Павлодар Железорудная Атбасар-Тобол год пуска - 1968 -1969 Атбасар Астана Караганды Акадыр Актогай Сары-Шаган Уш-Тобе Шу Жамбыл Алматы Объемные показатели электрификации Протяженность – 14 205, 3 км Электрифицировано – 4 143, 5 км; (29%) Развернутая длина электрификации – 10 716, 9 км; Тяговых подстанций – 70, мощностью 5 675 тыс. к. ВА Годовая переработка электроэнергии: Всего – 3176725, 461 тыс. к. Вт*ч; Планируемые участки электрификации: Железорудная – Костанай – 47 км; Алматы – Актогай – 557 км. Кандагаш – Макат – 392 км Шымкент Условные обозначения Электрифицированные участки Планируемые участки электрификации Дистанции электроснабжения Слайд 1
Структура хозяйства электроснабжения Слайд 2 Департамент электроснабжения (35) Директор Заместитель директора по энергетике Главный инженер Заместитель директора по контактной сети Начальник управления Технический отдел (5) Начальник управления Отдел развития и электрификации хозяйства электроснабжения(5) Отдел механизации и обеспечения производства (5) Производственный отдел (5) Отдел телемеханики, безопасности и охраны труда (4) Отдел электроснабжения (5) Дистанции электроснабжения - 22 ед. Численность работников - 5653 чел. из них АУР - 328 Районы контактной сети - ЭЧК (85) Тяговые подстанции - ЭЧЭ (70) Районы электроснабжения - ЭЧС (76) Эксплуатационнопроизводственные участки - ЭПУ (22) Механические мастерские - ЭЧМ (22)

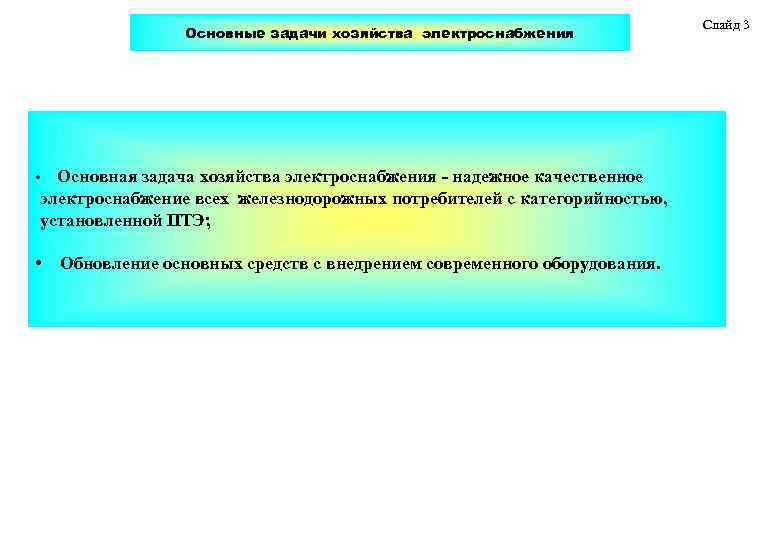

Основные задачи хозяйства электроснабжения • Основная задача хозяйства электроснабжения - надежное качественное электроснабжение всех железнодорожных потребителей с категорийностью, установленной ПТЭ; • Обновление основных средств с внедрением современного оборудования. Слайд 3

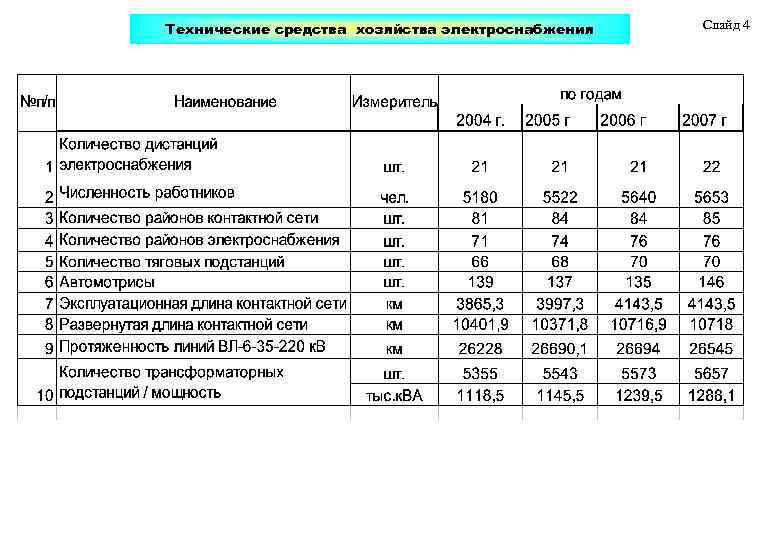

Технические средства хозяйства электроснабжения Слайд 4

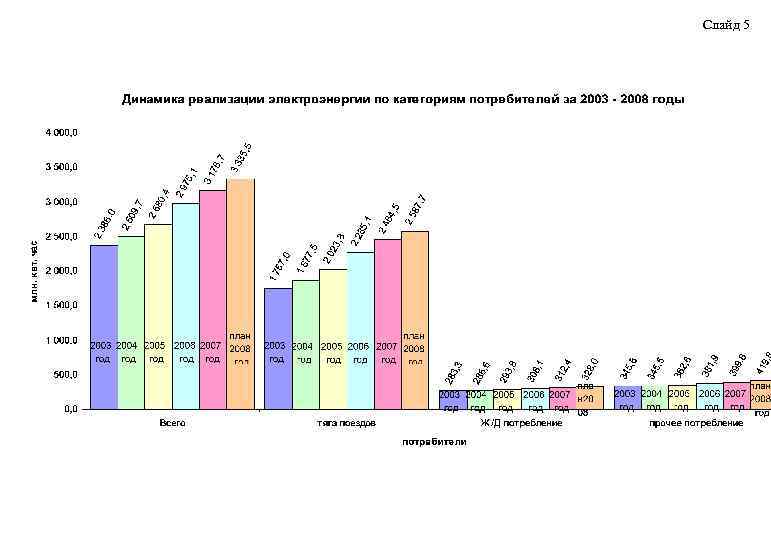

Слайд 5
Укомплектованность штата хозяйства электроснабжения Слайд 6

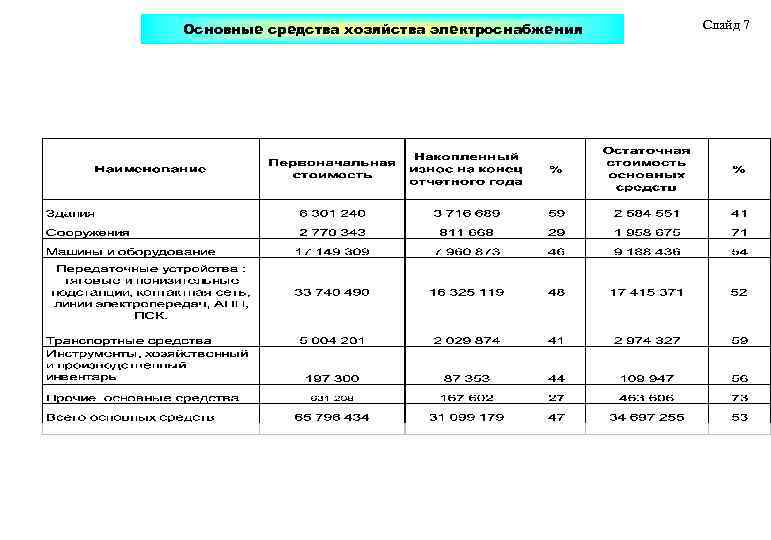

Основные средства хозяйства электроснабжения Слайд 7

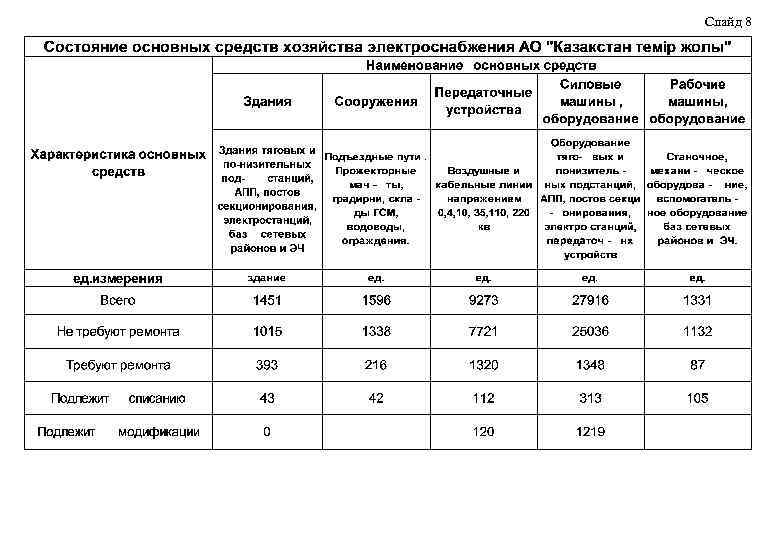

Слайд 8

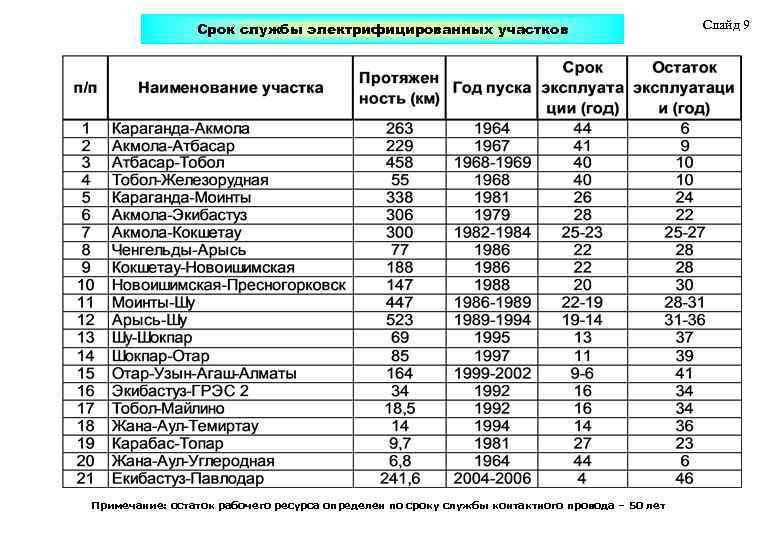

Срок службы электрифицированных участков Примечание: остаток рабочего ресурса определен по сроку службы контактного провода – 50 лет Слайд 9

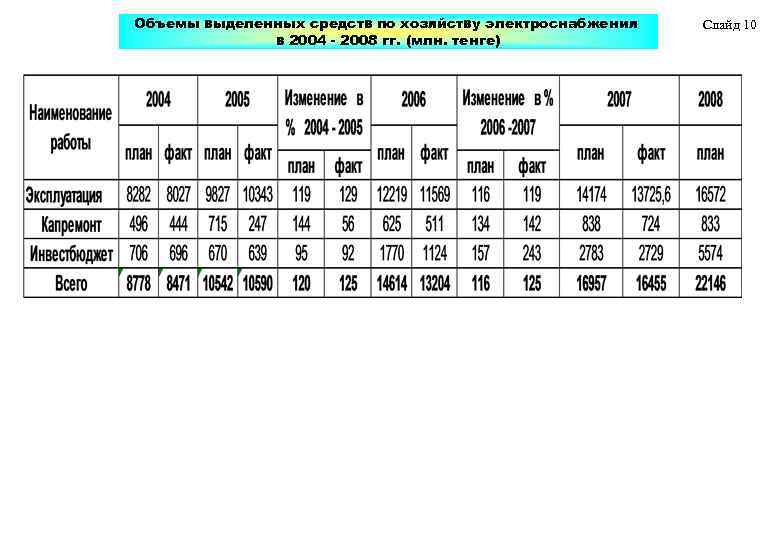

Объемы выделенных средств по хозяйству электроснабжения в 2004 - 2008 гг. (млн. тенге) Слайд 10

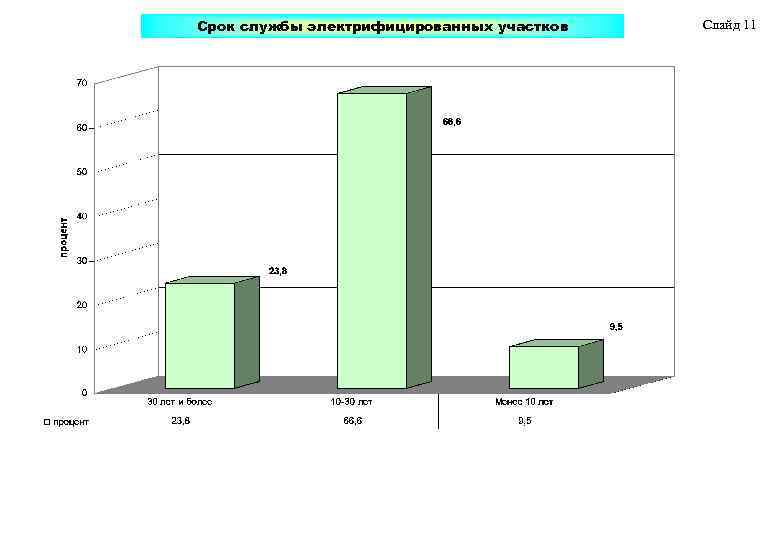

Срок службы электрифицированных участков Слайд 11

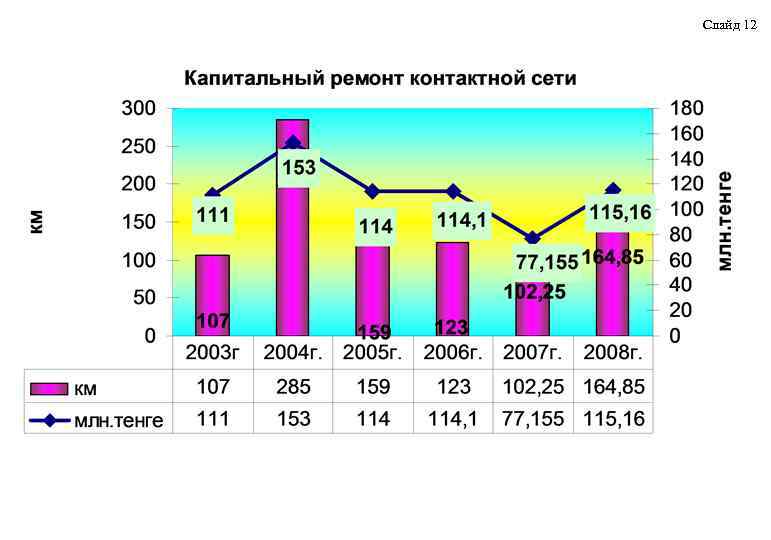

Слайд 12

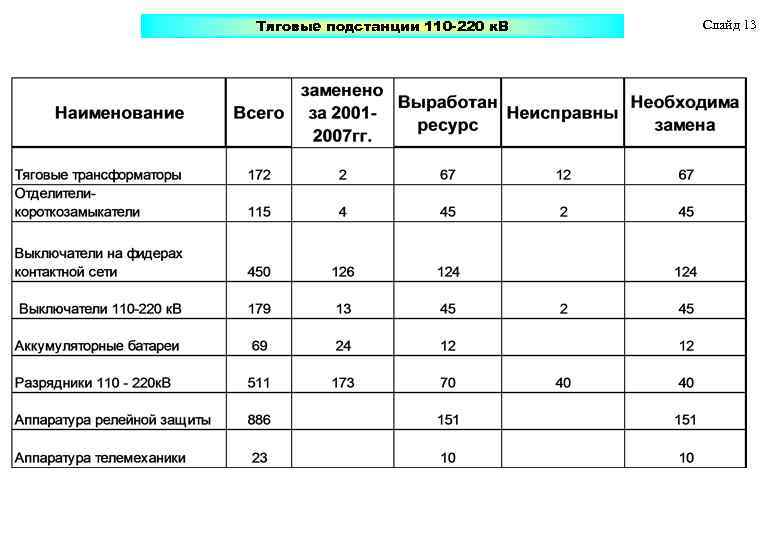

Тяговые подстанции 110 -220 к. В Слайд 13

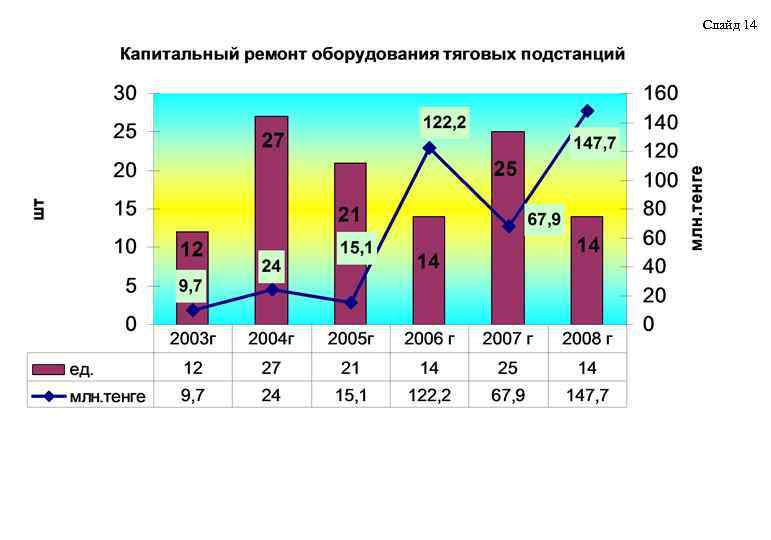

Слайд 14

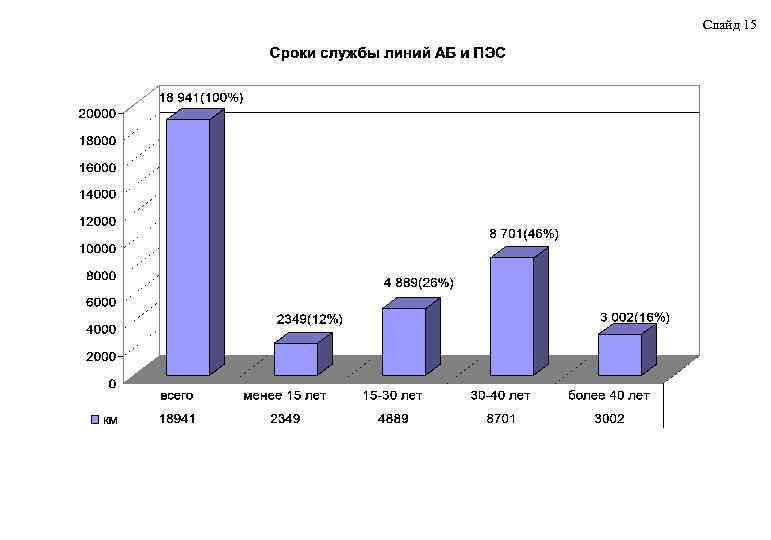

Слайд 15

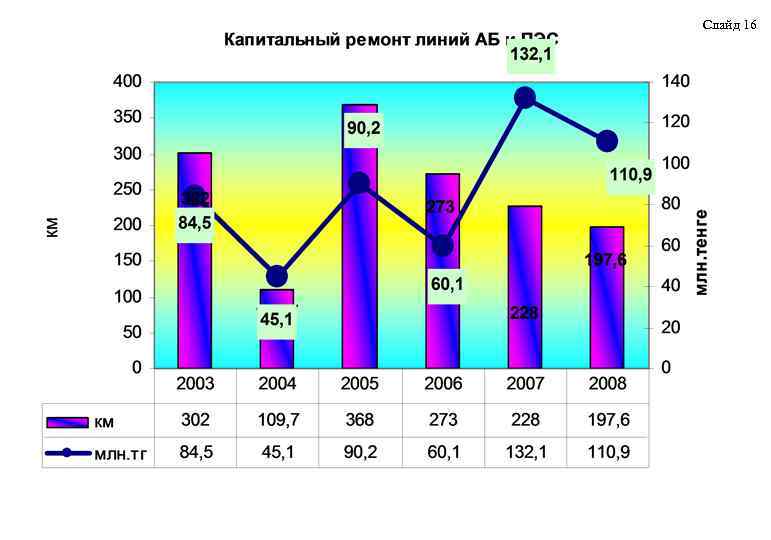

Слайд 16
Слайд 17

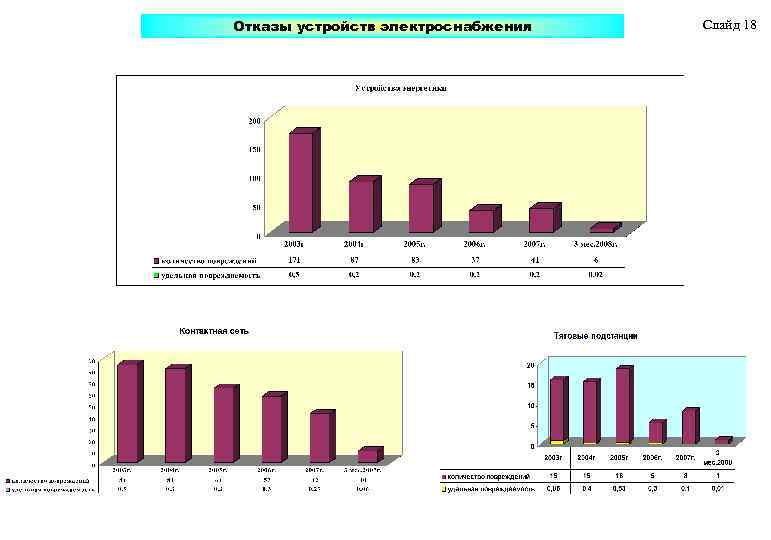

Отказы устройств электроснабжения Слайд 18

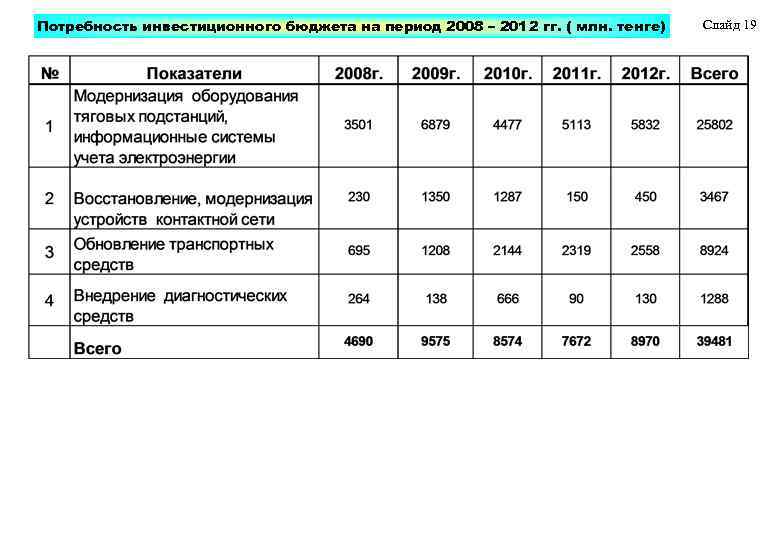

Потребность инвестиционного бюджета на период 2008 – 2012 гг. ( млн. тенге) Слайд 19

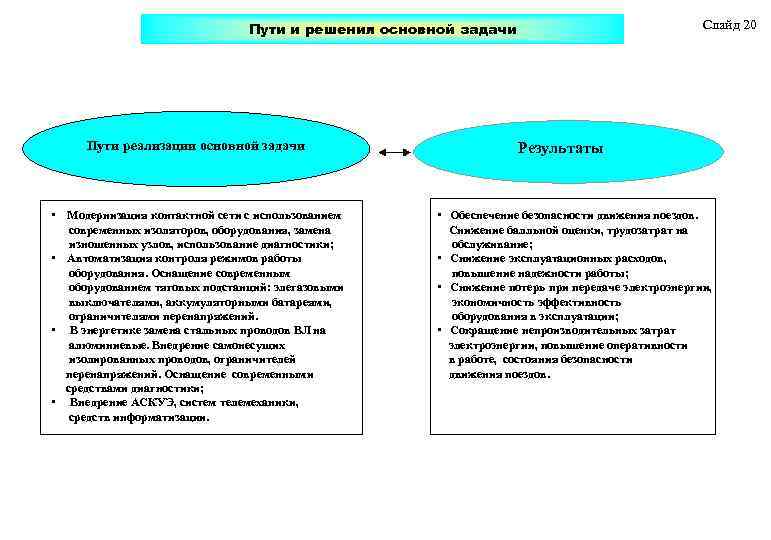

Пути политика основной электроснабжения Техническая и решения хозяйства задачи Пути реализации основной задачи • Модернизация контактной сети с использованием современных изоляторов, оборудования, замена изношенных узлов, использование диагностики; • Автоматизация контроля режимов работы оборудования. Оснащение современным оборудованием тяговых подстанций: элегазовыми выключателями, аккумуляторными батареями, ограничителями перенапряжений. • В энергетике замена стальных проводов ВЛ на алюминиевые. Внедрение самонесущих изолированных проводов, ограничителей перенапряжений. Оснащение современными средствами диагностики; • Внедрение АСКУЭ, систем телемеханики, средств информатизации. Слайд 20 Результаты • Обеспечение безопасности движения поездов. Снижение балльной оценки, трудозатрат на обслуживание; • Снижение эксплуатационных расходов, повышение надежности работы; • Снижение потерь при передаче электроэнергии, экономичность эффективность оборудования в эксплуатации; • Сокращение непроизводительных затрат электроэнергии, повышение оперативности в работе, состояния безопасности движения поездов.
