Сервисы нового поколения на базе Ethernet по SDH/PDH/E 1 Представительство RAD в России. Дмитрий Дергалов, технический директор Представительства.
Концепция RAD для передачи Ethernet по SDH/PDH

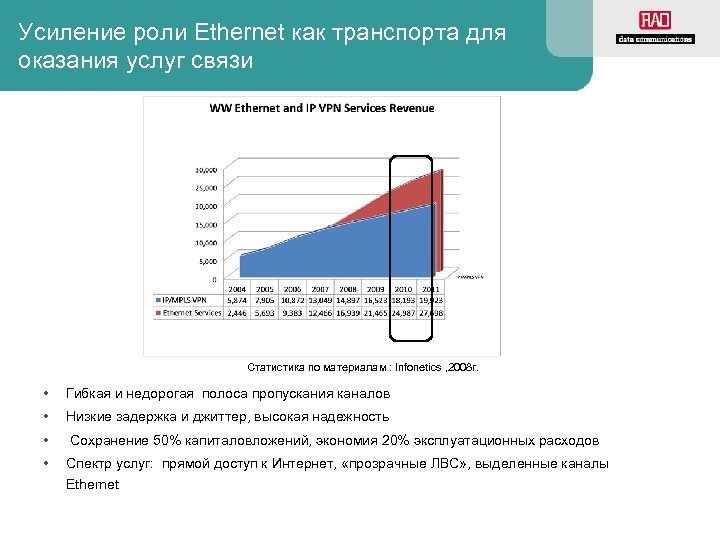

Усиление роли Ethernet как транспорта для оказания услуг связи Статистика по материалам : Infonetics , 2008 г. • Гибкая и недорогая полоса пропускания каналов • Низкие задержка и джиттер, высокая надежность • Сохранение 50% капиталовложений, экономия 20% эксплуатационных расходов • Спектр услуг: прямой доступ к Интернет, «прозрачные ЛВС» , выделенные каналы Ethernet

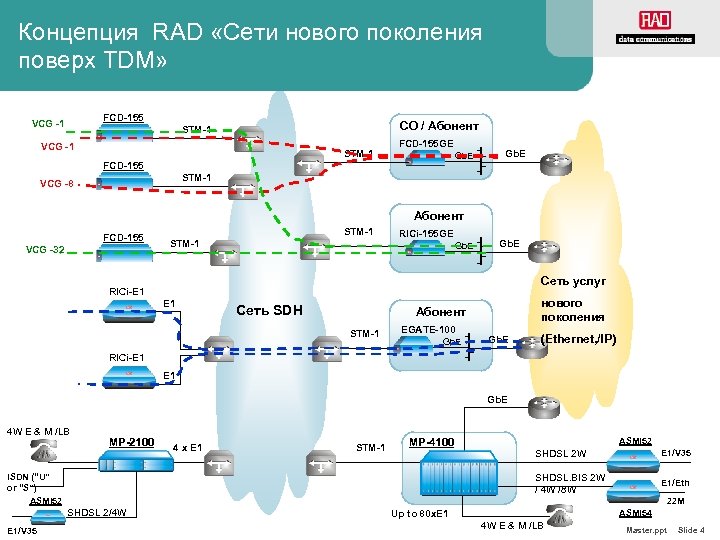

Концепция RAD «Сети нового поколения поверх TDM» FCD-155 VCG -1 CO / Абонент STM-1 VCG -1 STM-1 FCD-155 GE Gb. E FCD-155 Gb. E STM-1 VCG -8 Абонент FCD-155 VCG -32 STM-1 RICi-155 GE Gb. E Сеть услуг RICi-E 1 Сеть SDH нового поколения Абонент STM-1 EGATE-100 Gb. E (Ethernet, /IP) RICi-E 1 Gb. E 4 W E & M /LB MP-2100 4 x E 1 STM-1 MP-4100 E 1/V 35 SHDSL. BIS 2 W / 4 W /8 W ISDN (“U” or “S”) ASMi 52 E 1/Eth 22 M SHDSL 2/4 W E 1/V 35 ASMi 52 SHDSL 2 W ASMi 54 Up to 80 x. E 1 4 W E & M /LB Master. ppt Slide 4

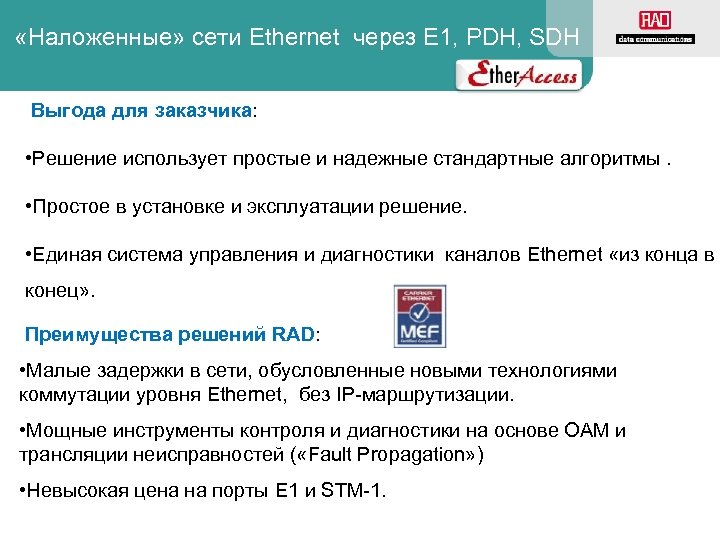

«Наложенные» сети Ethernet через E 1, PDH, SDH Выгода для заказчика: • Решение использует простые и надежные стандартные алгоритмы. • Простое в установке и эксплуатации решение. • Единая система управления и диагностики каналов Ethernet «из конца в конец» . Преимущества решений RAD: • Малые задержки в сети, обусловленные новыми технологиями коммутации уровня Ethernet, без IP-маршрутизации. • Мощные инструменты контроля и диагностики на основе ОАМ и трансляции неисправностей ( «Fault Propagation» ) • Невысокая цена на порты E 1 и STM-1.
Мультиплексоры для передачи E 1 и Ethernet по SDH

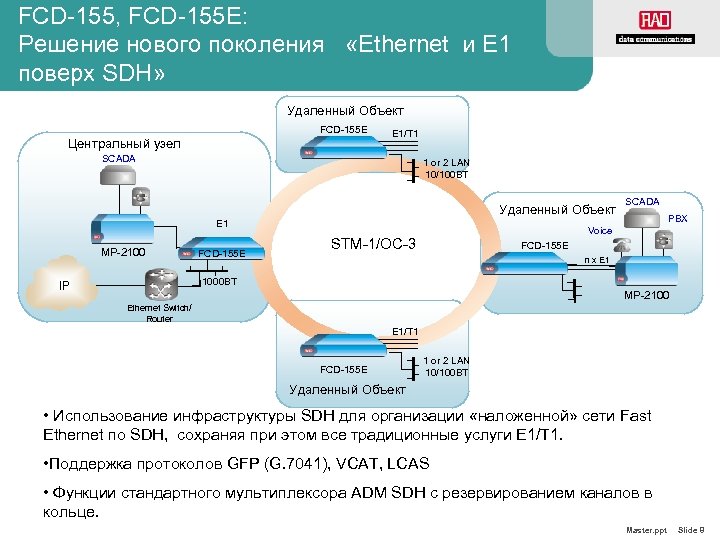

FCD-155, FCD-155 E: Решение нового поколения «Ethernet и Е 1 поверх SDH» Удаленный Объект FCD-155 E Центральный узел E 1/T 1 SCADA 1 or 2 LAN 10/100 BT Удаленный Объект E 1 MP-2100 FCD-155 E SCADA PBX Voice STM-1/OC-3 FCD-155 E n x E 1 1000 BT IP MP-2100 Ethernet Switch/ Router E 1/T 1 FCD-155 E 1 or 2 LAN 10/100 BT Удаленный Объект • Использование инфраструктуры SDH для организации «наложенной» сети Fast Ethernet по SDH, сохраняя при этом все традиционные услуги E 1/T 1. • Поддержка протоколов GFP (G. 7041), VCAT, LCAS • Функции стандартного мультиплексора ADM SDH с резервированием каналов в кольце. Master. ppt Slide 8

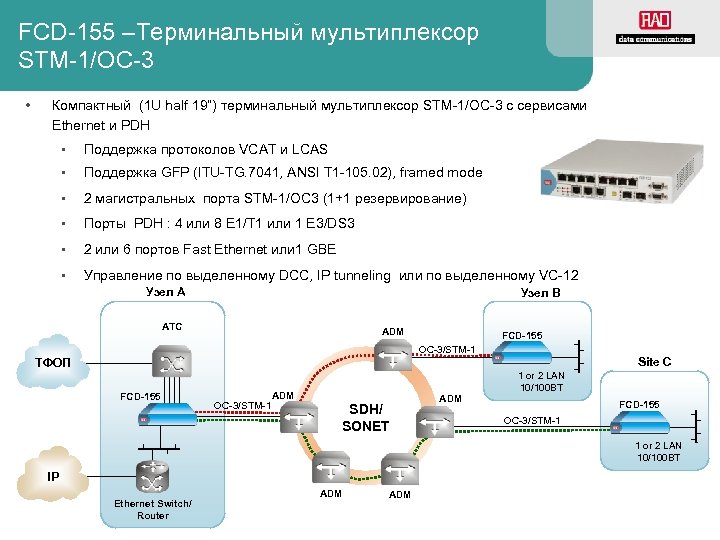

FCD-155 –Терминальный мультиплексор STM-1/OC-3 • Компактный (1 U half 19”) терминальный мультиплексор STM-1/OC-3 c сервисами Ethernet и PDH • Поддержка протоколов VCAT и LCAS • Поддержка GFP (ITU-TG. 7041, ANSI T 1 -105. 02), framed mode • 2 магистральных порта STM-1/OC 3 (1+1 резервирование) • Порты PDH : 4 или 8 E 1/T 1 или 1 E 3/DS 3 • 2 или 6 портов Fast Ethernet или 1 GBE • Управление по выделенному DCC, IP tunneling или по выделенному VC-12 Узел A Узел B АТС ADM FCD-155 OC-3/STM-1 Site C ТФОП FCD-155 OC-3/STM-1 ADM SDH/ SONET ADM 1 or 2 LAN 10/100 BT FCD-155 OC-3/STM-1 1 or 2 LAN 10/100 BT IP Ethernet Switch/ Router ADM

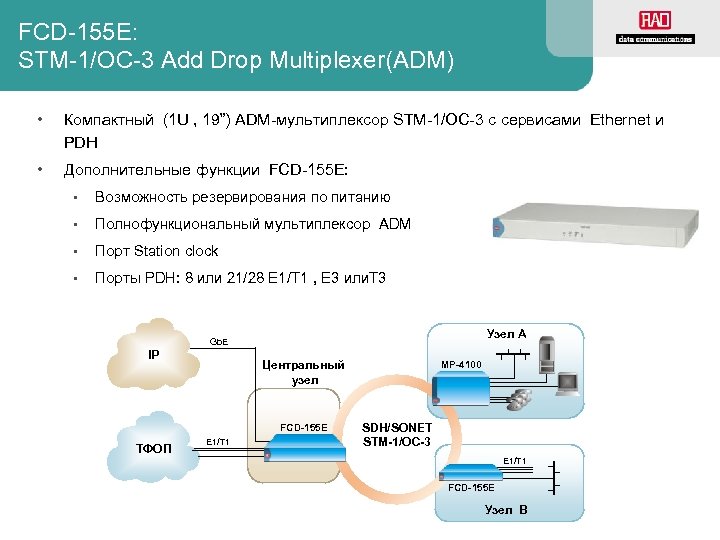

FCD-155 E: STM-1/OC-3 Add Drop Multiplexer(ADM) • Компактный (1 U , 19”) ADM-мультиплексор STM-1/OC-3 c сервисами Ethernet и PDH • Дополнительные функции FCD-155 E: • Возможность резервирования по питанию • Полнофункциональный мультиплексор ADM • Порт Station clock • Порты PDH: 8 или 21/28 E 1/T 1 , E 3 или. T 3 Узел A Gb. E IP Центральный узел FCD-155 E ТФОП E 1/T 1 MP-4100 SDH/SONET STM-1/OC-3 E 1/T 1 FCD-155 E Узел B

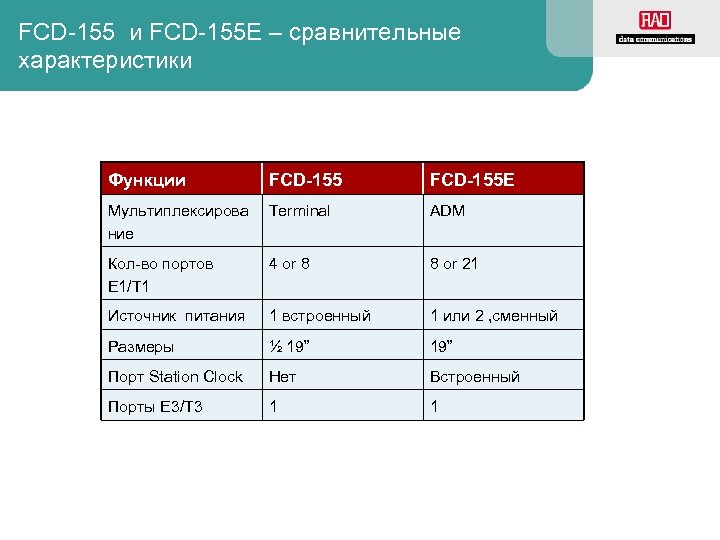

FCD-155 и FCD-155 E – сравнительные характеристики Функции FCD-155 E Мультиплексирова ние Terminal ADM Кол-во портов E 1/T 1 4 or 8 8 or 21 Источник питания 1 встроенный 1 или 2 , сменный Размеры ½ 19” Порт Station Clock Нет Встроенный Порты E 3/T 3 1 1

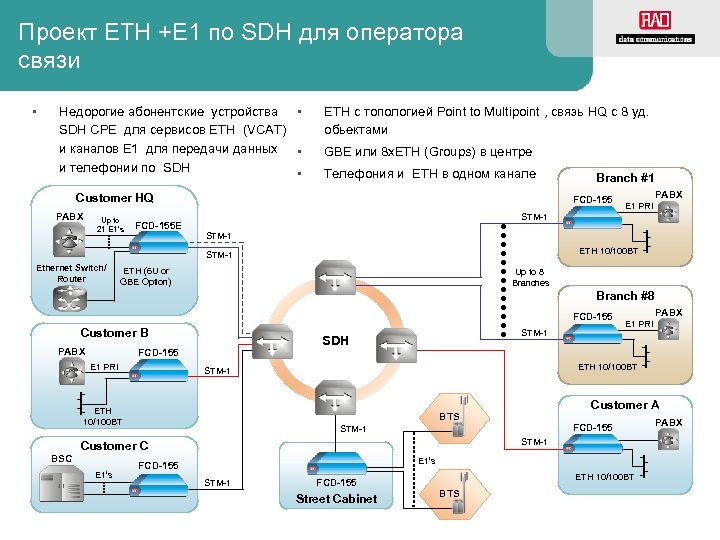

Проект ETH +E 1 по SDH для оператора связи • Недорогие абонентские устройства • SDH CPE для сервисов ETH (VCAT) и каналов E 1 для передачи данных • и телефонии по SDH • ETH с топологией Point to Multipoint , связь HQ с 8 уд. обьектами GBE или 8 x. ETH (Groups) в центре Телефония и ETH в одном канале Customer HQ PABX Up to 21 E 1’s FCD-155 E FCD-155 PABX E 1 PRI STM-1 ETH 10/100 BT STM-1 Ethernet Switch/ Router Branch #1 ETH (6 U or GBE Option) Up to 8 Branches Branch #8 FCD-155 Customer B PABX FCD-155 E 1 PRI ETH 10/100 BT STM-1 ETH 10/100 BT BSC STM-1 SDH Customer A BTS FCD-155 STM-1 Customer C E 1’s PABX E 1 PRI E 1’s FCD-155 STM-1 FCD-155 Street Cabinet ETH 10/100 BT BTS PABX

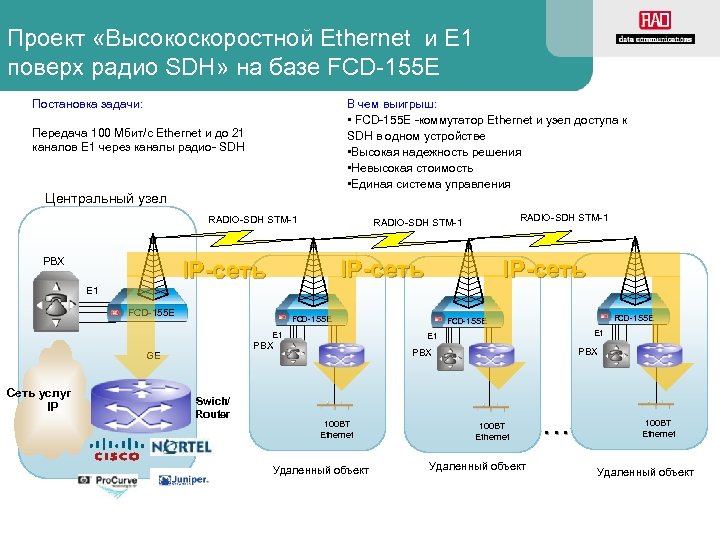

Проект «Высокоскоростной Ethernet и Е 1 поверх радио SDH» на базе FCD-155 E Постановка задачи: В чем выигрыш: • FCD-155 E -коммутатор Ethernet и узел доступа к SDH в одном устройстве • Высокая надежность решения • Невысокая стоимость • Единая система управления Передача 100 Мбит/с Ethernet и до 21 каналов E 1 через каналы радио- SDH Центральный узел RADIO-SDH STM-1 PBX RADIO-SDH STM-1 IP-сеть E 1 FCD-155 E E 1 Сеть услуг IP Swich/ Router E 1 PBX GE FCD-155 E PBX 100 BT Ethernet Удаленный объект …. 100 BT Ethernet Удаленный объект
Оборудование и типовые решения для передачи Ethernet по SDH/PDH

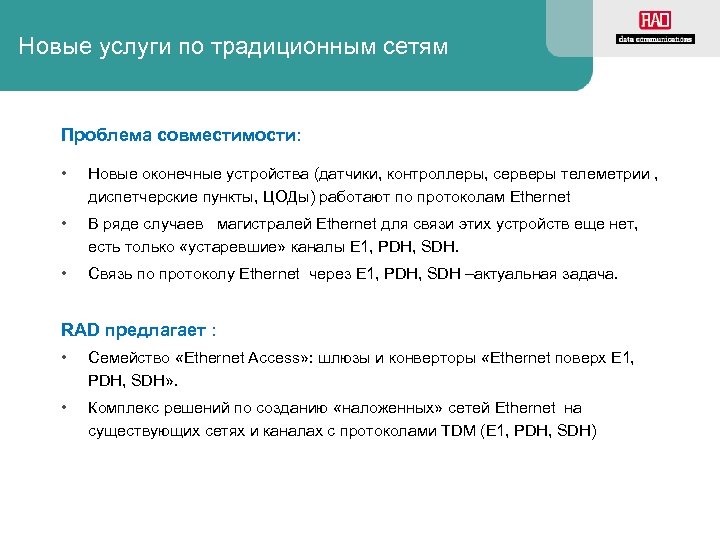

Новые услуги по традиционным сетям Проблема совместимости: • Новые оконечные устройства (датчики, контроллеры, серверы телеметрии , диспетчерские пункты, ЦОДы) работают по протоколам Ethernet • В ряде случаев магистралей Ethernet для связи этих устройств еще нет, есть только «устаревшие» каналы E 1, PDH, SDH. • Связь по протоколу Ethernet через E 1, PDH, SDH –актуальная задача. RAD предлагает : • Семейство «Ethernet Access» : шлюзы и конверторы «Ethernet поверх E 1, PDH, SDH» . • Комплекс решений по созданию «наложенных» сетей Ethernet на существующих сетях и каналах с протоколами TDM (E 1, PDH, SDH)
Комплексное решение RAD для организации сетей Ethernet через E 1, PDH, SDH Абонент A LAN RICi-n. E 1/T 1 n x E 1/T 1 Internet Vo. IP Центральный Узел Абонент B LAN RICi-n. E 1/T 1 Internet n x E 1/T 1 CH. STM-1/OC-3 c (APS) Vo. IP Абонент C LAN SDH Egate-100 Gb. E Сеть услуг ETH/IP/MPLS 3 x DS 3 RICi-n. E 1/T 1 Internet 4 x E 1/T 1 Vo. IP N x E 1, E 3, STM-1/STM-4 RICi-16 RICi-E 3/T 3 RICi-155/622 Абонент D LAN Internet RICi-E 3/T 3 RICi-155/622 E 3/T 3/ STM 1/STM 4 Vo. IP • Концентраторы Egate обеспечивают «прозрачное» объединение локальных сетей поверх SDH или каналов E 1, сокращая расходы на построение и эксплуатацию сети. • Широкий спектр решений для абонентской части с различным функционалом и невысокой стоимостью на базе устройств RICi. • Решение намного ниже по стоимости, чем на маршрутизаторах с портами E 1 Channelized. Master. ppt Slide 16

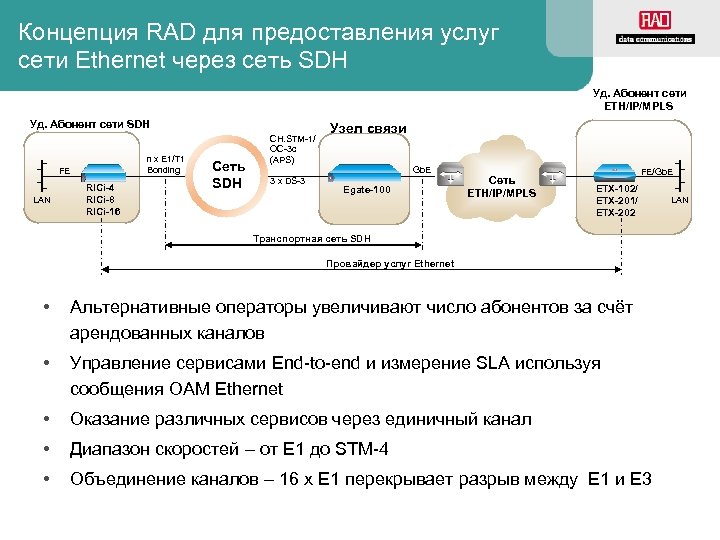

Концепция RAD для предоставления услуг сети Ethernet через сеть SDH Уд. Абонент сети ETH/IP/MPLS Уд. Абонент сети SDH n x E 1/T 1 Bonding FE LAN RICi-4 RICi-8 RICi-16 Сеть SDH CH. STM-1/ OC-3 c (APS) Узел связи Gb. E 3 x DS-3 Egate-100 Сеть ETH/IP/MPLS FE/Gb. E ETX-102/ ETX-201/ ETX-202 Транспортная сеть SDH Провайдер услуг Ethernet • Альтернативные операторы увеличивают число абонентов за счёт арендованных каналов • Управление сервисами End-to-end и измерение SLA используя сообщения OAM Ethernet • Оказание различных сервисов через единичный канал • Диапазон скоростей – от E 1 до STM-4 • Объединение каналов – 16 x E 1 перекрывает разрыв между E 1 и E 3 LAN
Шлюзы и конвертеры для передачи Ethernet по каналам PDH Поддержка й протоколов льны ктуа лле Инте люз ш Порты TDM 4/8/16 x. E 1/T 1 2 x T 3 RICi-4 E 1/T 1 RICi-E 3/T 1 GFP (G. 8040) VCAT (G. 7043) LCAS (G. 7042) 4 x 10/100 Base. T or 2 x 100 FX 2 x 10/100 Base. T MLPPP (BCP) 4 x E 1/T 1 RICi-8 E 1/T 1 4 x 10/100 Base. T or 2 x 10/100 BT and 2 x. GE (SFP or UTP) 8 x E 1/T 1 RICi-16 Порты Ethernet 4 x 10/100 Base. T or 2 x 100 FX 2 x 10/100 Base. T MLPPP (BCP) 10/100 Base. T GFP (G. 8040) RAD proprietary HDLC Cisco HDLC зы лю еш вы азо Б E 1/FE 1 or T 1/FT 1 RIC-LC 4/8/16 x. E 1 Ко ртер нве 4 x 10/100 Base. T or 2 x 10/100 BT and 2 x 100 Fx GFP (G. 8040) VCAT (G. 7043) LCAS (G. 7042) Типы сервисов EPL/EVPL EPL EPL

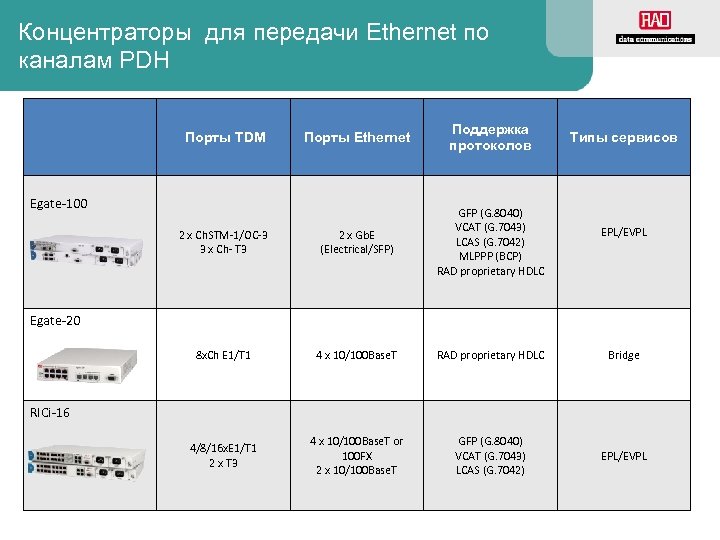

Концентраторы для передачи Ethernet по каналам PDH Порты Ethernet Поддержка протоколов 2 x Ch. STM-1/OC-3 3 x Ch- T 3 2 x Gb. E (Electrical/SFP) GFP (G. 8040) VCAT (G. 7043) LCAS (G. 7042) MLPPP (BCP) RAD proprietary HDLC 8 x. Ch E 1/T 1 4 x 10/100 Base. T RAD proprietary HDLC Bridge 4/8/16 x. E 1/T 1 2 x T 3 4 x 10/100 Base. T or 100 FX 2 x 10/100 Base. T GFP (G. 8040) VCAT (G. 7043) LCAS (G. 7042) EPL/EVPL Порты TDM Egate-100 Типы сервисов EPL/EVPL Egate-20 RICi-16

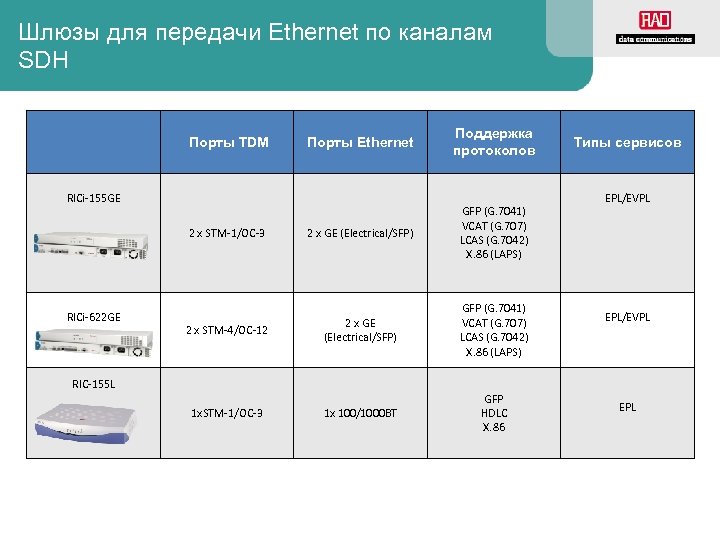

Шлюзы для передачи Ethernet по каналам SDH Порты Ethernet Поддержка протоколов 2 x STM-1/OC-3 2 x GE (Electrical/SFP) GFP (G. 7041) VCAT (G. 707) LCAS (G. 7042) X. 86 (LAPS) 2 x STM-4/OC-12 2 x GE (Electrical/SFP) GFP (G. 7041) VCAT (G. 707) LCAS (G. 7042) X. 86 (LAPS) 1 x 100/1000 BT GFP HDLC X. 86 Порты TDM RICi-155 GE RICi-622 GE RIC-155 L 1 x. STM-1/OC-3 Типы сервисов EPL/EVPL EPL
RICi-16 Интеллектуальный шлюз передачи Ethernet/Fast Ethernet по 4, 8, 16 каналам E 1 • PDH интерфейсы • 4, 8 или 16 Framed E 1 портов • 2 Channelized или Un-Channelized T 3 uplinks • Стандарты инкапсуляции l • GFP (G. 8040), VCAT (G. 7043) & LCAS (G. 7042) Ethernet интерфейсы • 4*10/100 Base. T • 1 SFP based 10/100 port- Version 2. 1 Организация нескольких сервисов на одном порту Ethernet (EPL/EVPL), обеспечение Qo. S , SLA, поддержка OAM.

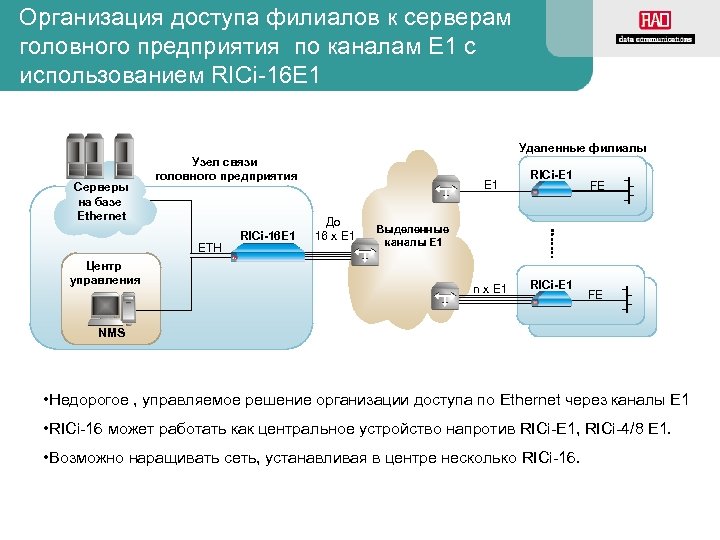

Организация доступа филиалов к серверам головного предприятия по каналам E 1 с использованием RICi-16 E 1 Удаленные филиалы Серверы на базе Ethernet Узел связи головного предприятия ETH Центр управления RICi-16 E 1 До 16 x E 1 RICi-E 1 FE Выделенные каналы E 1 n x E 1 RICi-E 1 FE NMS • Недорогое , управляемое решение организации доступа по Ethernet через каналы E 1 • RICi-16 может работать как центральное устройство напротив RICi-E 1, RICi-4/8 E 1. • Возможно наращивать сеть, устанавливая в центре несколько RICi-16.

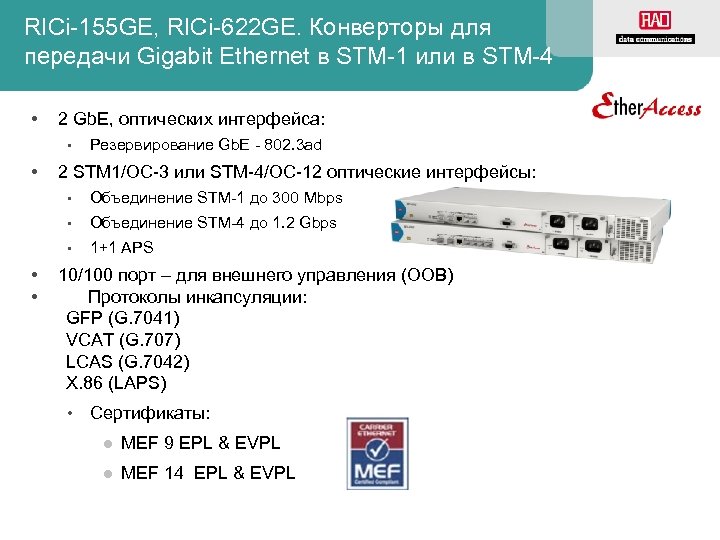

RICi-155 GE, RICi-622 GE. Конверторы для передачи Gigabit Ethernet в STM-1 или в STM-4 • 2 Gb. E, оптических интерфейса: • • Резервирование Gb. E - 802. 3 ad 2 STM 1/OC-3 или STM-4/OC-12 оптические интерфейсы: • • Объединение STM-4 до 1. 2 Gbps • • • Объединение STM-1 до 300 Mbps 1+1 APS 10/100 порт – для внешнего управления (ООB) Протоколы инкапсуляции: GFP (G. 7041) VCAT (G. 707) LCAS (G. 7042) X. 86 (LAPS) • Сертификаты: l MEF 9 EPL & EVPL l MEF 14 EPL & EVPL

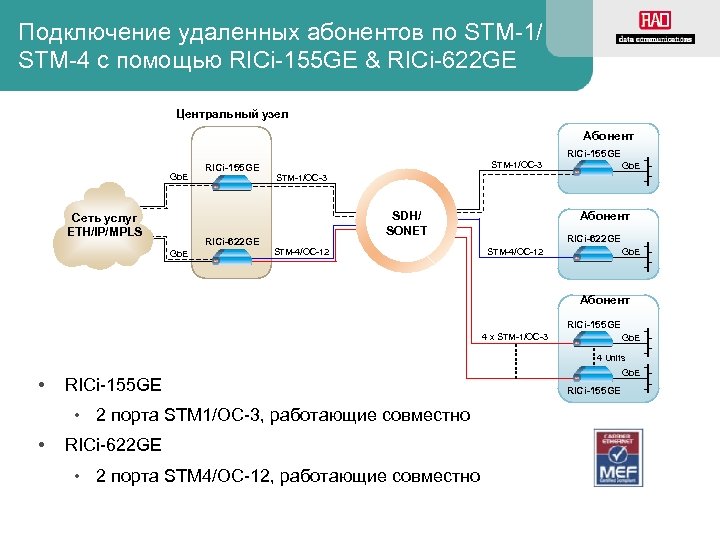

Подключение удаленных абонентов по STM-1/ STM-4 c помощью RICi-155 GE & RICi-622 GE Центральный узел Абонент RICi-155 GE Gb. E Сеть услуг ETH/IP/MPLS RICi-155 GE RICi-622 GE Gb. E STM-1/OC-3 Абонент SDH/ SONET STM-4/OC-12 RICi-622 GE Gb. E STM-4/OC-12 Абонент RICi-155 GE 4 x STM-1/OC-3 Gb. E 4 Units • RICi-155 GE • • 2 порта STM 1/OC-3, работающие совместно RICi-622 GE • 2 порта STM 4/OC-12, работающие совместно Gb. E RICi-155 GE

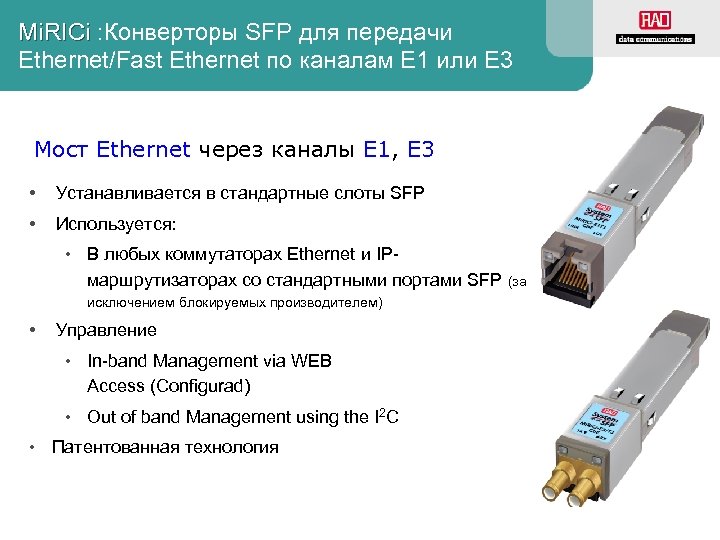

Mi. RICi : Конверторы SFP для передачи Ethernet/Fast Ethernet по каналам E 1 или E 3 Мост Ethernet через каналы E 1, E 3 • Устанавливается в стандартные слоты SFP • Используется: • В любых коммутаторах Ethernet и IPмаршрутизаторах со стандартными портами SFP (за исключением блокируемых производителем) • Управление • • • In-band Management via WEB Access (Configurad) Out of band Management using the I 2 C Патентованная технология

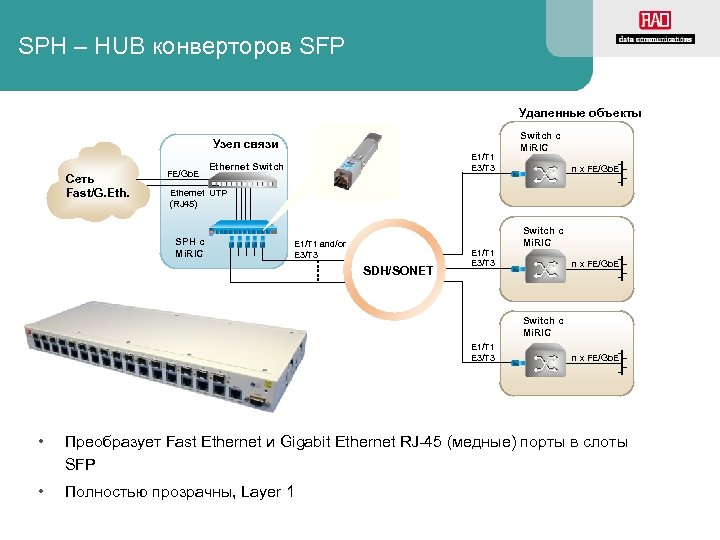

SPH – HUB конверторов SFP Удаленные объекты Узел связи Сеть Fast/G. Eth. FE/Gb. E E 1/T 1 E 3/T 3 Ethernet Switch с Mi. RIC n x FE/Gb. E Ethernet UTP (RJ 45) SPH c Mi. RIC E 1/T 1 and/or E 3/T 3 SDH/SONET E 1/T 1 E 3/T 3 Switch с Mi. RIC n x FE/Gb. E Switch с Mi. RIC E 1/T 1 E 3/T 3 n x FE/Gb. E • Преобразует Fast Ethernet и Gigabit Ethernet RJ-45 (медные) порты в слоты SFP • Полностью прозрачны, Layer 1

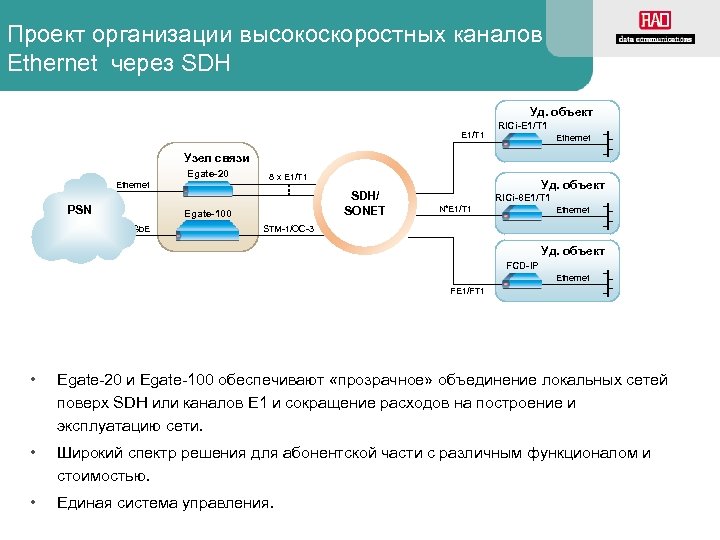

Проект организации высокоскоростных каналов Ethernet через SDH Уд. объект E 1/T 1 RICi-E 1/T 1 Ethernet Узел связи Egate-20 Ethernet PSN 8 x E 1/T 1 SDH/ SONET Egate-100 Gb. E Уд. объект RICi-8 E 1/T 1 N*E 1/T 1 Ethernet STM-1/OC-3 Уд. объект FCD-IP Ethernet FE 1/FT 1 • Egate-20 и Egate-100 обеспечивают «прозрачное» объединение локальных сетей поверх SDH или каналов E 1 и сокращение расходов на построение и эксплуатацию сети. • Широкий спектр решения для абонентской части с различным функционалом и стоимостью. • Единая система управления.

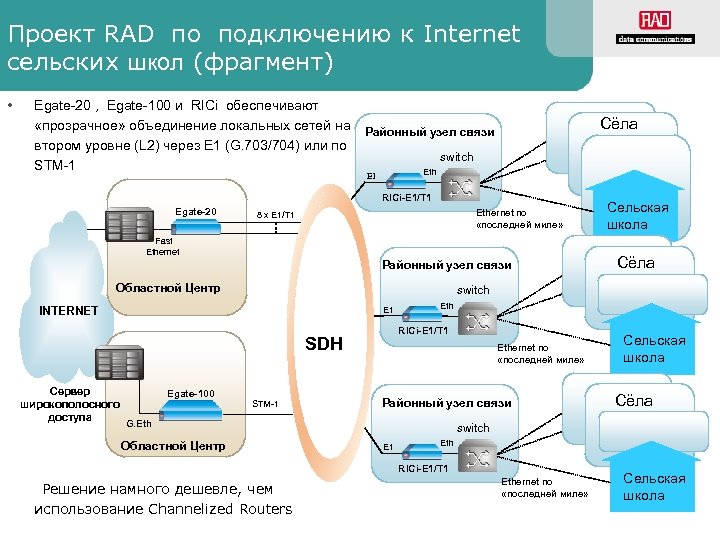

Проект RAD по подключению к Internet сельских школ (фрагмент) • Egate-20 , Egate-100 и RICi обеспечивают «прозрачное» объединение локальных сетей на втором уровне (L 2) через E 1 (G. 703/704) или по STM-1 Сёла Районный узел связи switch Eth E 1 RICi-E 1/T 1 Egate-20 Ethernet по «последней миле» 8 x E 1/T 1 Fast Ethernet Районный узел связи Областной Центр Сёла switch INTERNET E 1 Egate-100 STM-1 Областной Центр Eth RICi-E 1/T 1 SDH Сервер широкополосного доступа G. Eth Сельская школа Ethernet по «последней миле» Районный узел связи Сёла switch E 1 Eth RICi-E 1/T 1 Решение намного дешевле, чем использование Channelized Routers Сельская школа Ethernet по «последней миле» Сельская школа

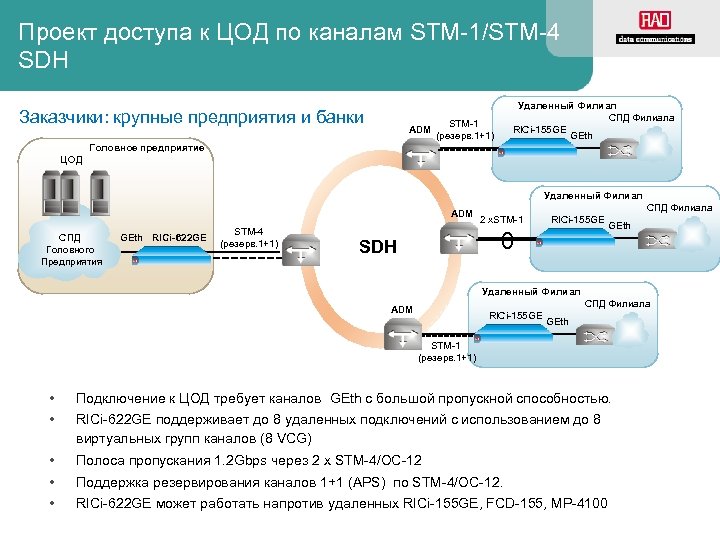

Проект доступа к ЦОД по каналам STM-1/STM-4 SDH Заказчики: крупные предприятия и банки ADM Удаленный Филиал СПД Филиала RICi-155 GE GEth STM-1 (резерв. 1+1) Головное предприятие ЦОД Удаленный Филиал ADM СПД Головного Предприятия GEth RICi-622 GE STM-4 (резерв. 1+1) СПД Филиала 2 х. STM-1 RICi-155 GE 0 SDH GEth Удаленный Филиал СПД Филиала ADM RICi-155 GE GEth STM-1 (резерв. 1+1) • Подключение к ЦОД требует каналов GEth с большой пропускной способностью. • RICi-622 GE поддерживает до 8 удаленных подключений с использованием до 8 виртуальных групп каналов (8 VCG) • Полоса пропускания 1. 2 Gbps через 2 х STM-4/OC-12 • Поддержка резервирования каналов 1+1 (APS) по STM-4/OC-12. • RICi-622 GE может работать напротив удаленных RICi-155 GE, FCD-155, MP-4100
Проект по передаче Ethernet по SDH напротив узла на Alcatel-Lucent Уд. объект A LAN Оконечное оборудование RAD использует стандартные протоколы : GFP (G. 8040) VCAT (G. 7043), LCAS (G. 7042) и может работать напротив других производителей. RICi-n. E 1/T 1 n x E 1/T 1 Internet Vo. IP Internet Уд. объект B LAN RICi-n. E 1/T 1 Узел связи n x E 1/T 1 Internet ALU 7750 Vo. IP Уд. объект C LAN SDH/SONET Ch. STM-1 Gb. E Сеть ETH/IP/MPLS RICi-16/T 3 Ch. T 3 Internet Vo. IP Уд. объект D LAN Internet Vo. IP RICi E 3/T 3/ STM-1/STM-4 Нет необходимости переоснащения центрального узла связи при подключении новых удаленных объектов. Решения для удаленных объектов от RAD –дешевле, чем от ALU.

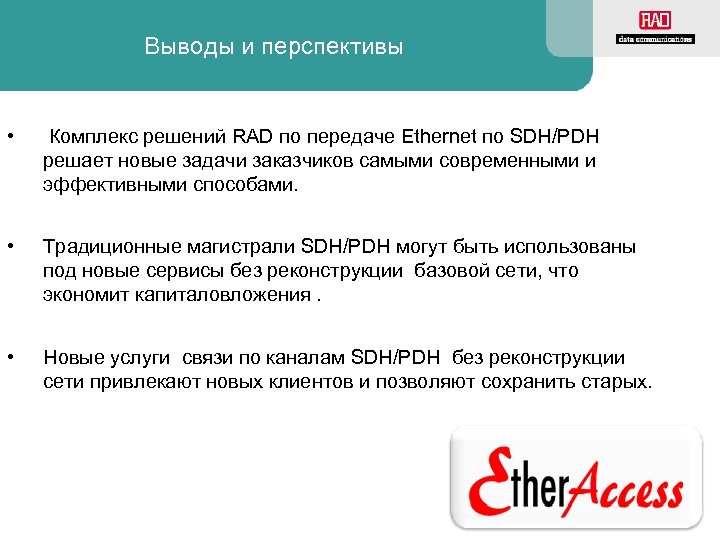

Выводы и перспективы • Комплекс решений RAD по передаче Ethernet по SDH/PDH решает новые задачи заказчиков самыми современными и эффективными способами. • Традиционные магистрали SDH/PDH могут быть использованы под новые сервисы без реконструкции базовой сети, что экономит капиталовложения. • Новые услуги связи по каналам SDH/PDH без реконструкции сети привлекают новых клиентов и позволяют сохранить старых.
thank you Спасибо за внимание !
