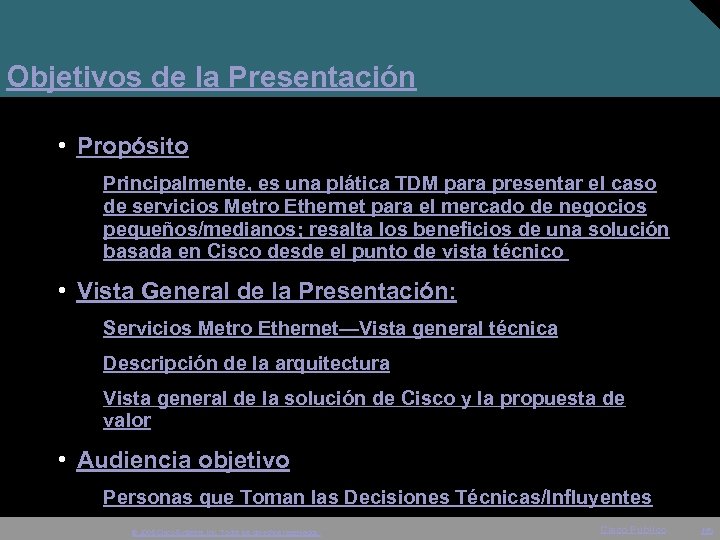

Objetivos de la Presentación • Propósito Principalmente, es una plática TDM para presentar el caso de servicios Metro Ethernet para el mercado de negocios pequeños/medianos; resalta los beneficios de una solución basada en Cisco desde el punto de vista técnico • Vista General de la Presentación: Servicios Metro Ethernet—Vista general técnica Descripción de la arquitectura Vista general de la solución de Cisco y la propuesta de valor • Audiencia objetivo Personas que Toman las Decisiones Técnicas/Influyentes © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

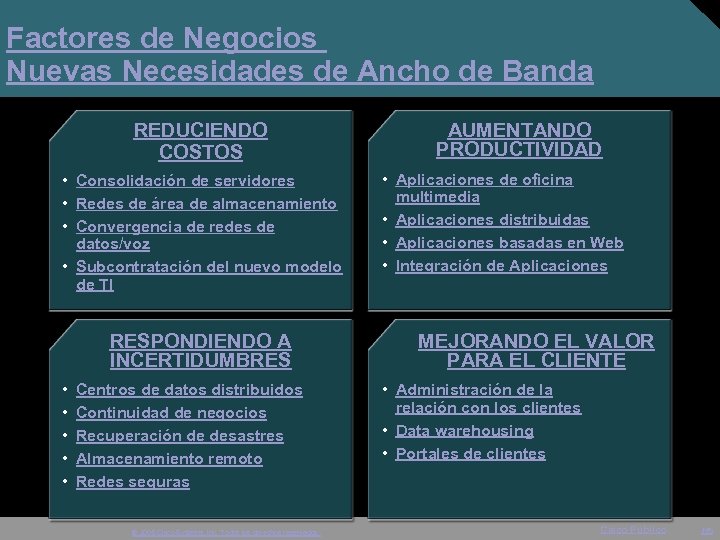

Factores de Negocios Nuevas Necesidades de Ancho de Banda REDUCIENDO COSTOS • Consolidación de servidores • Redes de área de almacenamiento • Convergencia de redes de datos/voz • Subcontratación del nuevo modelo de TI RESPONDIENDO A INCERTIDUMBRES • • • Centros de datos distribuidos Continuidad de negocios Recuperación de desastres Almacenamiento remoto Redes seguras © 2005 Cisco Systems, Inc. Todos los derechos reservados. AUMENTANDO PRODUCTIVIDAD • Aplicaciones de oficina multimedia • Aplicaciones distribuidas • Aplicaciones basadas en Web • Integración de Aplicaciones MEJORANDO EL VALOR PARA EL CLIENTE • Administración de la relación con los clientes • Data warehousing • Portales de clientes Cisco Público ‹Nº›

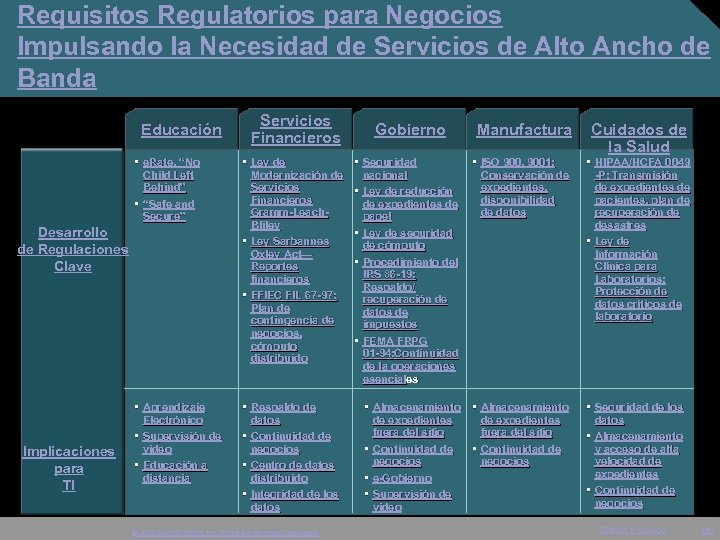

Requisitos Regulatorios para Negocios Impulsando la Necesidad de Servicios de Alto Ancho de Banda Educación Servicios Financieros • e. Rate, “No e. Rate, Child Left Behind” • “Safe and Secure” • Ley de Modernización de Servicios Financieros Gramm-Leach. Gramm- Leach. Bliley • Ley Sarbannes Oxley Act— Reportes financieros • FFIEC FIL 67 -97: Plan de contingencia de negocios, cómputo distribuido • Aprendizaje Electrónico • Supervisión de video • Educación a distancia • Respaldo de datos • Continuidad de negocios • Centro de datos distribuido • Integridad de los datos Desarrollo de Regulaciones Clave Implicaciones para TI © 2005 Cisco Systems, Inc. Todos los derechos reservados. Gobierno • Seguridad nacional • Ley de reducción de expedientes de papel • Ley de seguridad de cómputo • Procedimiento del IRS 86 -19: Respaldo/ recuperación de datos de impuestos • FEMA FRPG 01 -94: Continuidad de la operaciones esenciales Manufactura • ISO 900, 9001: Conservación de expedientes, disponibilidad de datos • Almacenamiento de expedientes fuera del sitio • Continuidad de negocios • e-Gobierno • Supervisión de video Cuidados de la Salud • HIPAA/HCFA 0049 -P: Transmisión de expedientes de pacientes, plan de recuperación de desastres • Ley de Información Clínica para Laboratorios: Protección de datos críticos de laboratorio • Seguridad de los datos • Almacenamiento y acceso de alta velocidad de expedientes • Continuidad de negocios Cisco Público ‹Nº›

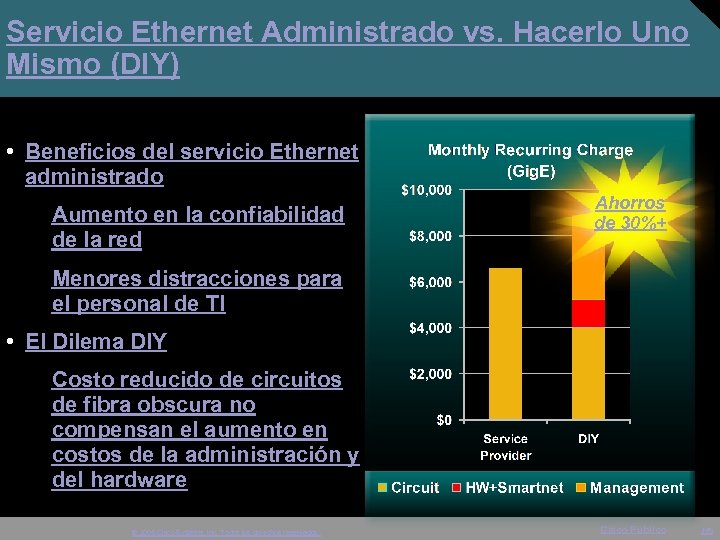

Servicio Ethernet Administrado vs. Hacerlo Uno Mismo (DIY) • Beneficios del servicio Ethernet administrado Aumento en la confiabilidad de la red Ahorros de 30%+ Menores distracciones para el personal de TI • El Dilema DIY Costo reducido de circuitos de fibra obscura no compensan el aumento en costos de la administración y del hardware © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

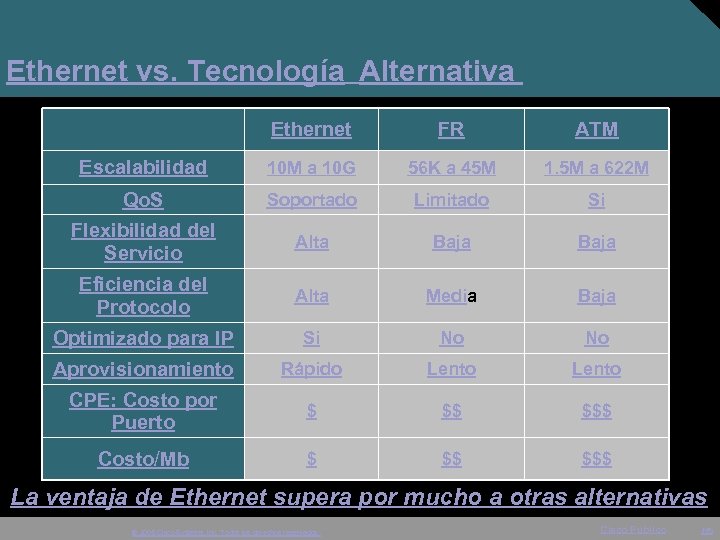

Ethernet vs. Tecnología Alternativa Ethernet FR ATM Escalabilidad 10 M a 10 G 56 K a 45 M 1. 5 M a 622 M Qo. S Soportado Limitado Si Flexibilidad del Servicio Alta Baja Eficiencia del Protocolo Alta Media Baja Optimizado para IP Si No No Aprovisionamiento Rápido Lento CPE: Costo por Puerto $ $$ $$$ Costo/Mb $ $$ $$$ La ventaja de Ethernet supera por mucho a otras alternativas © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

Beneficios para Usuarios de Negocios • Soporta aplicaciones de mayor ancho de banda Aprendizaje a distancia Redes de almacenamiento Acceso a Internet más rápido para trabajadores remotos sobre VPN • Ancho de banda garantizado con la capacidad de ráfagas (CIR/PIR) • No se desperdicia ancho de banda • Alta disponibilidad • Costos menores de CPE—Tecnología plug-n-play fácil de utilizar • Control del cliente y flexibilidad—Administración y autoaprovisionamiento © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

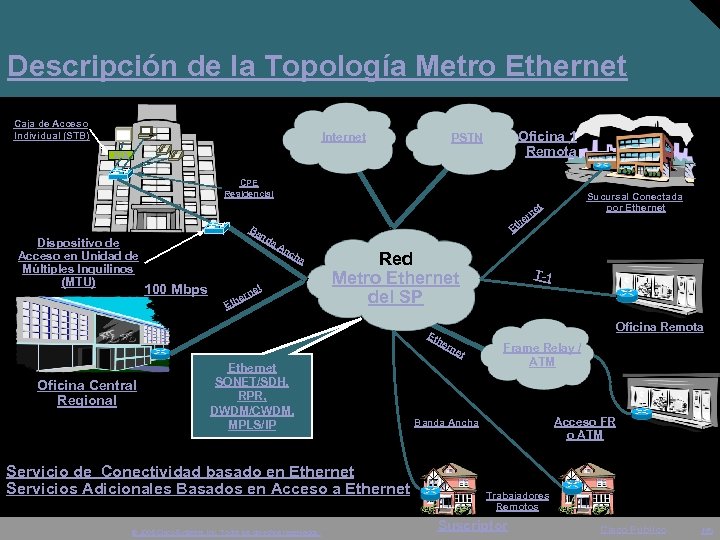

Descripción de la Topología Metro Ethernet Caja de Acceso Individual (STB) Internet Oficina 1 Remota PSTN STB CPE Residencial Dispositivo de Acceso en Unidad de Múltiples Inquilinos (MTU) h Ba nd 100 Mbps Eth Et a. A nc ha et ern Red Metro Ethernet del SP ern Ethernet SONET/SDH, RPR, DWDM/CWDM, MPLS/IP Servicio de Conectividad basado en Ethernet Servicios Adicionales Basados en Acceso a Ethernet © 2005 Cisco Systems, Inc. Todos los derechos reservados. T-1 Oficina Remota Eth Oficina Central Regional Sucursal Conectada por Ethernet t ne er et Frame Relay / ATM Acceso FR o ATM Banda Ancha Trabajadores Remotos Suscriptor Cisco Público ‹Nº›

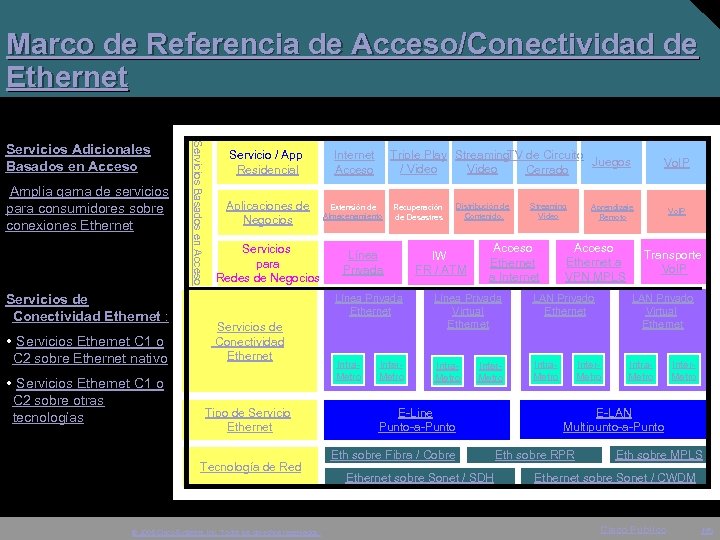

Marco de Referencia de Acceso/Conectividad de Ethernet Amplia gama de servicios para consumidores sobre conexiones Ethernet Servicios de Conectividad Ethernet : • Servicios Ethernet C 1 o C 2 sobre Ethernet nativo • Servicios Ethernet C 1 o C 2 sobre otras tecnologías Servicios Basados en Acceso Servicios Adicionales Basados en Acceso Triple Play Streaming. TV de Circuito Juegos Video / Video Cerrado Servicio / App Residencial Internet Acceso Aplicaciones de Negocios Extensión de Almacenamiento Servicios para Redes de Negocios Recuperación de Desastres Línea Privada Distribución de Contenido. IW FR / ATM Streaming Video Acceso Ethernet a Internet Aprendizaje Remoto Acceso Ethernet a VPN MPLS Línea Privada Ethernet Servicios de Conectividad Ethernet Tipo de Servicio Ethernet Tecnología de Red © 2005 Cisco Systems, Inc. Todos los derechos reservados. Línea Privada Virtual Ethernet LAN Privado Ethernet Intra. Metro Inter. Metro E-Line Punto-a-Punto Eth sobre Fibra / Cobre Ethernet sobre Sonet / SDH Vo. IP Transporte Vo. IP LAN Privado Virtual Ethernet Inter. Metro Intra. Metro Inter. Metro E-LAN Multipunto-a-Punto Eth sobre RPR Eth sobre MPLS Ethernet sobre Sonet / CWDM Cisco Público ‹Nº›

Metro Ethernet Descripción de Conectividad • Servicio de línea Ethernet (E–Line*) Conectividad punto-a-punto Conectividad punto-a-multipunto (Hub and Spoke) • Servicio LAN Ethernet (E-LAN*) Conectividad en malla multipunto (aka LAN Transparente) • Notas: Los anteriores servicios pueden ser escalonados adicionalmente en base a distintos perfiles de Co. S & y de ancho de banda Los Servicios pueden ser implantados sobre infraestructuras Capa 1 o Capa 2 para ofrecer diferentes niveles de confiabilidad * Estos términos están de acuerdo con la definición del Foro Metro Ethernet © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

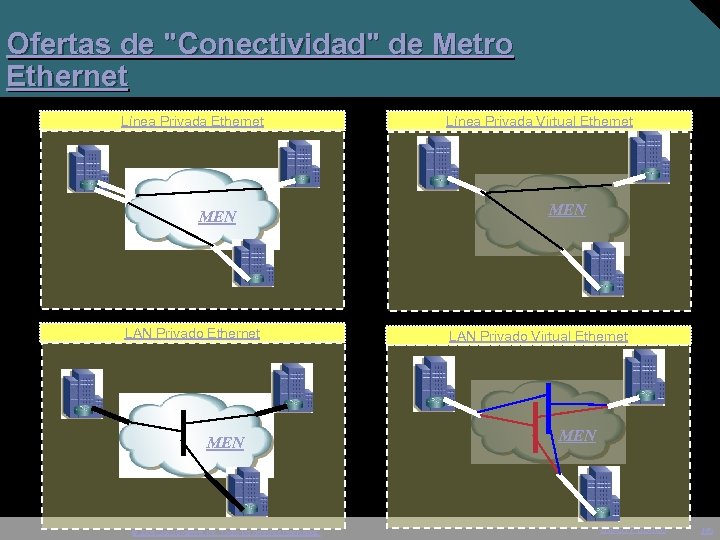

Ofertas de "Conectividad" de Metro Ethernet Línea Privada Ethernet MEN LAN Privado Ethernet MEN © 2005 Cisco Systems, Inc. Todos los derechos reservados. Línea Privada Virtual Ethernet MEN LAN Privado Virtual Ethernet MEN Cisco Público ‹Nº›

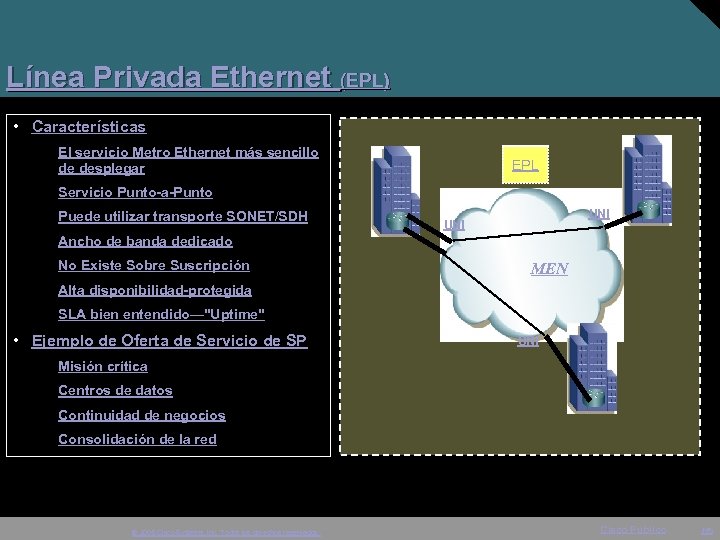

Línea Privada Ethernet (EPL) • Características El servicio Metro Ethernet más sencillo de desplegar EPL Servicio Punto-a-Punto Puede utilizar transporte SONET/SDH UNI Ancho de banda dedicado No Existe Sobre Suscripción MEN Alta disponibilidad-protegida SLA bien entendido—"Uptime" • Ejemplo de Oferta de Servicio de SP UNI Misión crítica Centros de datos Continuidad de negocios Consolidación de la red © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

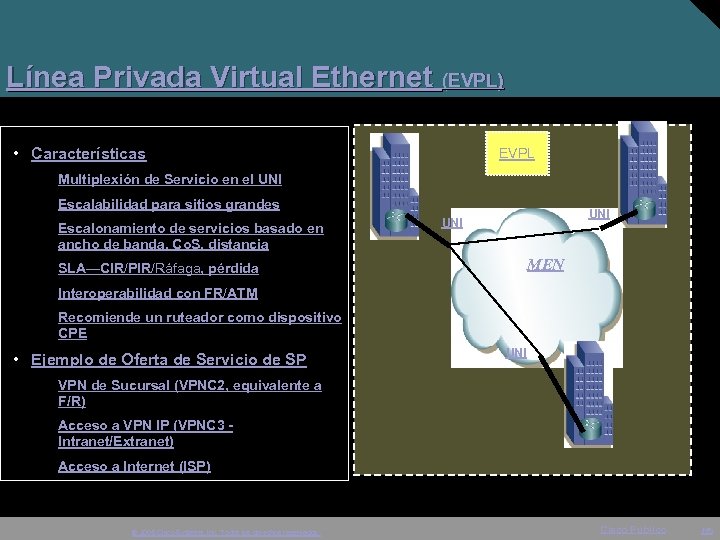

Línea Privada Virtual Ethernet (EVPL) • Características EVPL Multiplexión de Servicio en el UNI Escalabilidad para sitios grandes Escalonamiento de servicios basado en ancho de banda, Co. S, distancia UNI MEN SLA—CIR/PIR/Ráfaga, pérdida Interoperabilidad con FR/ATM Recomiende un ruteador como dispositivo CPE • Ejemplo de Oferta de Servicio de SP UNI VPN de Sucursal (VPNC 2, equivalente a F/R) Acceso a VPN IP (VPNC 3 Intranet/Extranet) Acceso a Internet (ISP) © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

LAN Privado Ethernet (EPLAN) • Características EPLAN Servicio Capa 2 multipunto Escalonamiento de servicios basado en ancho de banda, Co. S, distancia Ruteadores y/o Switches como dispositivos CPE UNI MEN • Ejemplo de Oferta de Servicio de SP Extensión LAN Corporativo/Campus Extensión LAN sobre WAN Recuperación de Desastres para el Centro de Datos © 2005 Cisco Systems, Inc. Todos los derechos reservados. UNI Cisco Público ‹Nº›

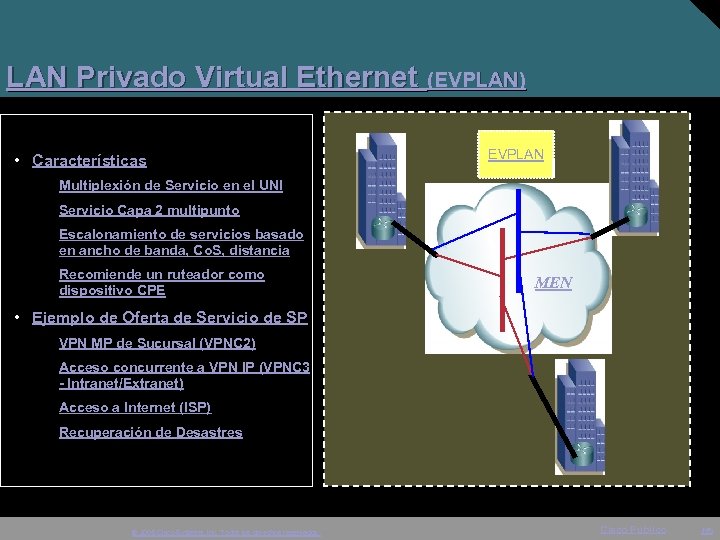

LAN Privado Virtual Ethernet (EVPLAN) • Características EVPLAN Multiplexión de Servicio en el UNI Servicio Capa 2 multipunto Escalonamiento de servicios basado en ancho de banda, Co. S, distancia Recomiende un ruteador como dispositivo CPE MEN • Ejemplo de Oferta de Servicio de SP VPN MP de Sucursal (VPNC 2) Acceso concurrente a VPN IP (VPNC 3 - Intranet/Extranet) Acceso a Internet (ISP) Recuperación de Desastres © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

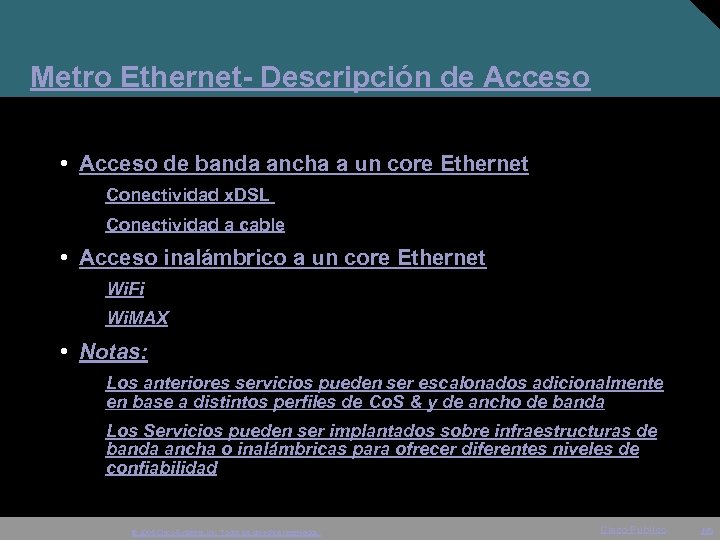

Metro Ethernet- Descripción de Acceso • Acceso de banda ancha a un core Ethernet Conectividad x. DSL Conectividad a cable • Acceso inalámbrico a un core Ethernet Wi. Fi Wi. MAX • Notas: Los anteriores servicios pueden ser escalonados adicionalmente en base a distintos perfiles de Co. S & y de ancho de banda Los Servicios pueden ser implantados sobre infraestructuras de banda ancha o inalámbricas para ofrecer diferentes niveles de confiabilidad © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

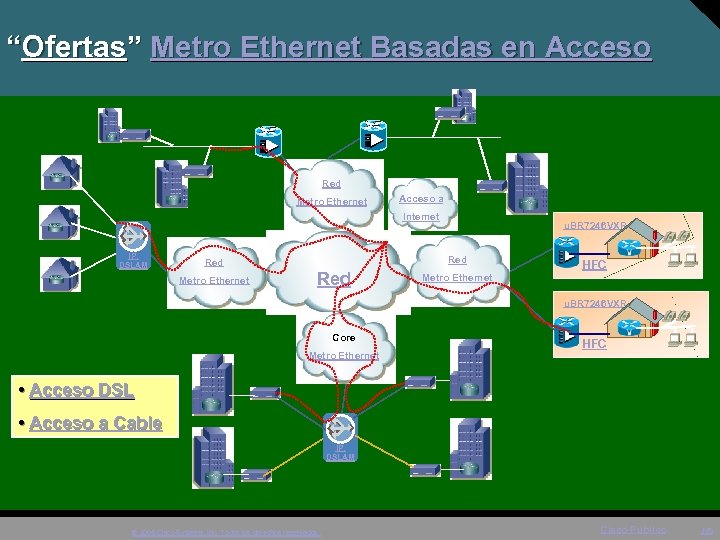

“Ofertas” Metro Ethernet Basadas en Acceso Red Metro Ethernet Acceso a Internet IP, DSLAM Red Metro Ethernet u. BR 7246 VXR Red HFC Metro Ethernet u. BR 7246 VXR Core Metro Ethernet HFC • Acceso DSL • Acceso a Cable IP, DSLAM © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

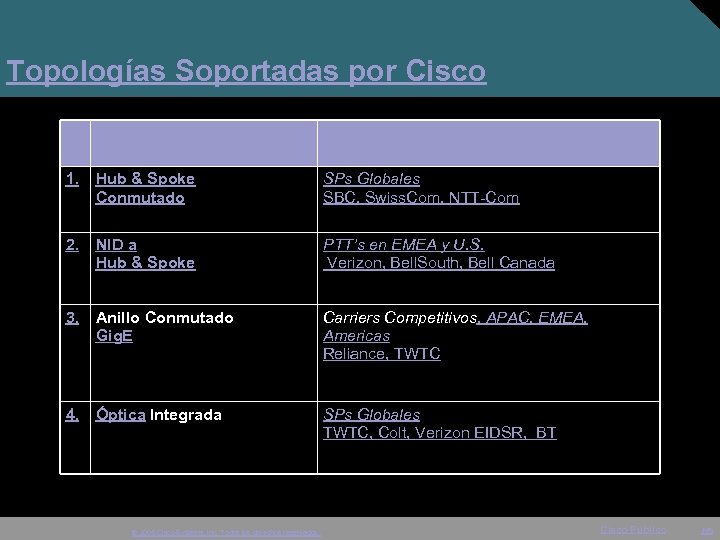

Topologías Soportadas por Cisco Topología Mercado & Clientes Clave 1. Hub & Spoke Conmutado SPs Globales SBC, Swiss. Com, NTT-Com 2. NID a Hub & Spoke PTT’s en EMEA y U. S. Verizon, Bell. South, Bell Canada 3. Anillo Conmutado Gig. E Carriers Competitivos, APAC, EMEA, Americas Reliance, TWTC 4. Óptica Integrada SPs Globales TWTC, Colt, Verizon EIDSR, BT © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

Una Visión de las Topologías Soportadas 1. Hub and Spoke Conmutado 2. Hub and Spoke Conmutado c/NID © 2005 Cisco Systems, Inc. Todos los derechos reservados. 3. Anillo de Acceso Conmutado Gig. E 4. Óptica Integrada Cisco Público ‹Nº›

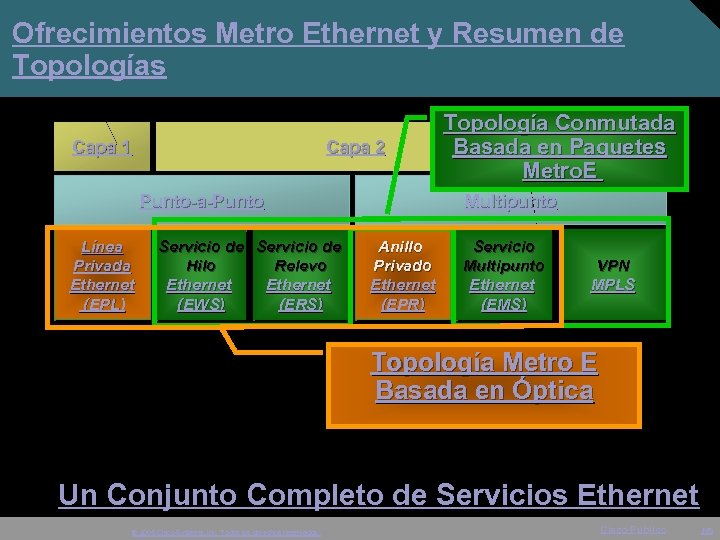

Ofrecimientos Metro Ethernet y Resumen de Topologías Capa 1 Capa 2 Punto-a-Punto Línea Ethernet Privada Private Ethernet Line (EPL) Servicio de Ethernet Hilo Relevo Wire Relay Ethernet Service (EWS) (ERS) Topología Conmutada Capa 3 Basada en Paquetes Metro. E Multipunto Anillo Ethernet Privado Private Ethernet Ring (EPR) Servicio Ethernet Multipunto Multipoint Ethernet Service (EMS) VPN MPLS VPN Topología Metro E Basada en Óptica Un Conjunto Completo de Servicios Ethernet © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

Infraestructura Metro Ethernet Más Utilizada para Industrias Verticales Estratégicas üInterconexión LAN (Óptica o C 2 conmutada) (Finanzas/Educación/ Cuidados de la Salud/Gobierno Federal) üConectividad del centro de datos (Óptica) (Finanzas/Cuidados de la Salud) üInternet de Alta Velocidad üAlmacenamiento/respaldo (Óptica o C 2) (Educación) (Finanzas/Educación/Cuidados de la Salud) üEntrega "triple play" de servicios de voz, video y datos (Óptica y/o C 2) (Educación) üPaquetes de servicios administrados (Óptica o C 2) (Finanzas/Educación/ Cuidados de la Salud/Gobierno Federal) © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

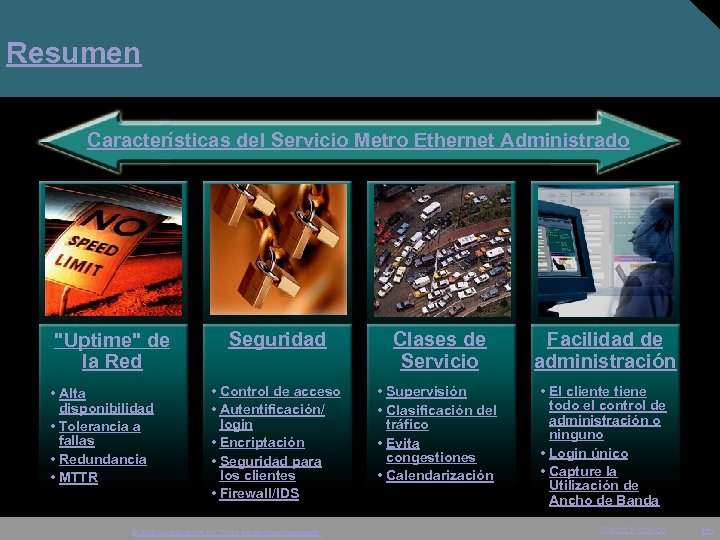

Resumen Características del Servicio Metro Ethernet Administrado "Uptime" de la Red • Alta disponibilidad • Tolerancia a fallas • Redundancia • MTTR Seguridad Clases de Servicio Facilidad de administración • Control de acceso • Autentificación/ login • Encriptación • Seguridad para los clientes • Firewall/IDS • Supervisión • Clasificación del tráfico • Evita congestiones • Calendarización • El cliente tiene todo el control de administración o ninguno • Login único • Capture la Utilización de Ancho de Banda © 2005 Cisco Systems, Inc. Todos los derechos reservados. Cisco Público ‹Nº›

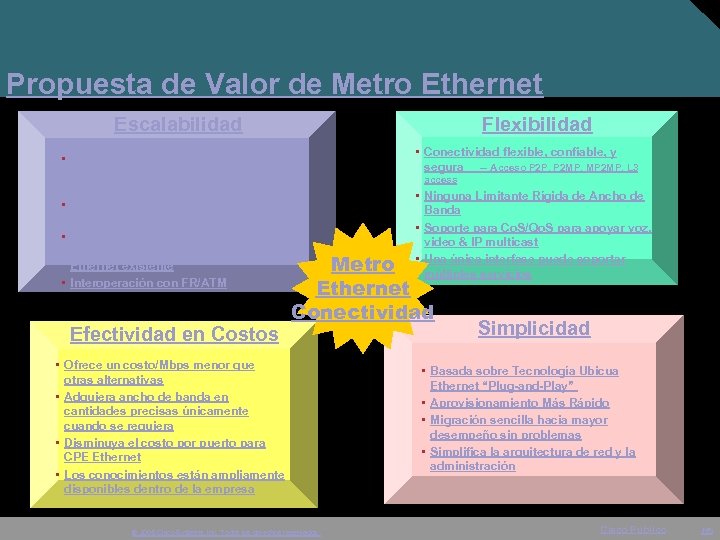

Propuesta de Valor de Metro Ethernet Escalabilidad • Soporta el acceso escalable al ancho de banda – desde 1 Mbps hasta mas allá de 10 Gbps • Ancho de Banda Garantizado con Capacidad de Ráfaga • Camino claro de migración – aprovecha el despliegue del protocolo Ethernet existente • Interoperación con FR/ATM Efectividad en Costos Flexibilidad • Conectividad flexible, confiable, y segura – Acceso P 2 P, P 2 MP, MP 2 MP, L 3 access • Ninguna Limitante Rígida de Ancho de Banda • Soporte para Co. S/Qo. S para apoyar voz, video & IP multicast • Una única interfase puede soportar múltiples servicios Metro Ethernet Conectividad • Ofrece un costo/Mbps menor que otras alternativas • Adquiera ancho de banda en cantidades precisas únicamente cuando se requiera • Disminuya el costo por puerto para CPE Ethernet • Los conocimientos están ampliamente disponibles dentro de la empresa © 2005 Cisco Systems, Inc. Todos los derechos reservados. Simplicidad • Basada sobre Tecnología Ubicua Ethernet “Plug-and-Play” • Aprovisionamiento Más Rápido • Migración sencilla hacia mayor desempeño sin problemas • Simplifica la arquitectura de red y la administración Cisco Público ‹Nº›
