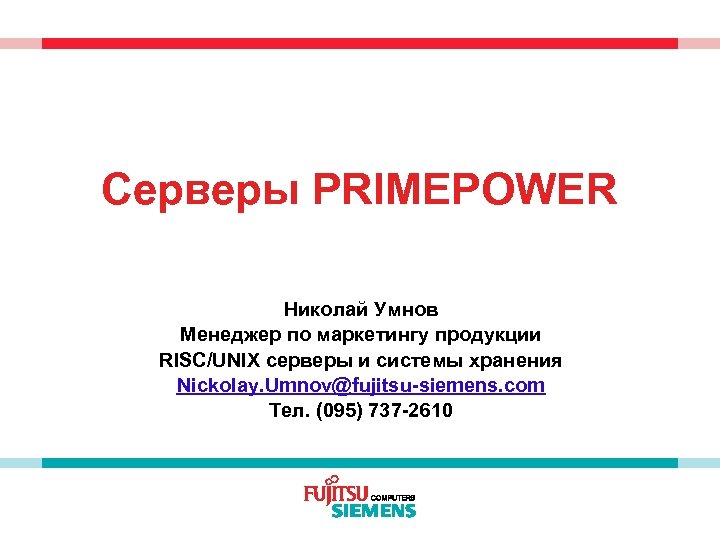

Серверы PRIMEPOWER Николай Умнов Менеджер по маркетингу продукции

Серверы PRIMEPOWER Николай Умнов Менеджер по маркетингу продукции RISC/UNIX серверы и системы хранения Nickolay. Umnov@fujitsu-siemens. com Тел. (095) 737 -2610

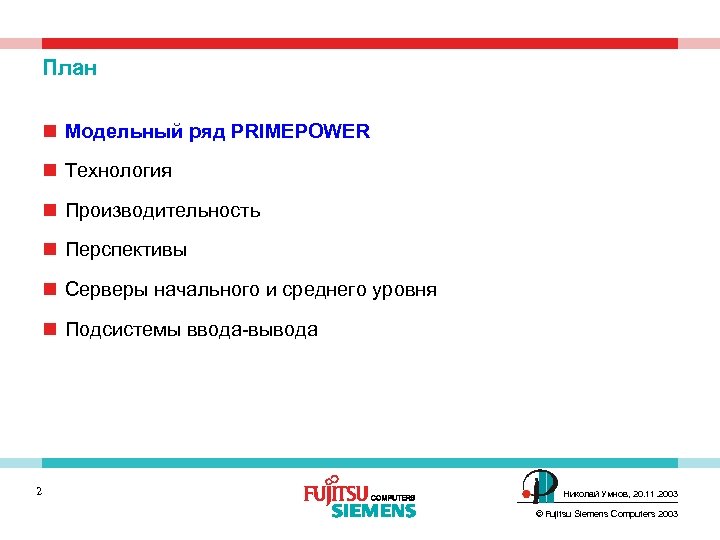

План n Модельный ряд PRIMEPOWER n Технология n Производительность n Перспективы n Cерверы начального и среднего уровня n Подсистемы ввода-вывода 2 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

Cерверы PRIMEPOWER (SPARC 64 IV) 400 N, 400 T 2000 1000 800 Рэк 4 U 200 F 400 850 100 N Рэк 1 U 1 ЦПУ Напольно 200 Рэк 4 U 2 ЦПУ Рэк 10 U 4 ЦПУ 650 1 кабинет 16 ЦПУ Рэк 8 U 8 ЦПУ Рэк 16 U 16 ЦПУ 1 -2 каб. 32 ЦПУ 1 -4 каб. 128 ЦПУ Серверы масштаба предприятия Серверы начального и среднего уровня 3 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

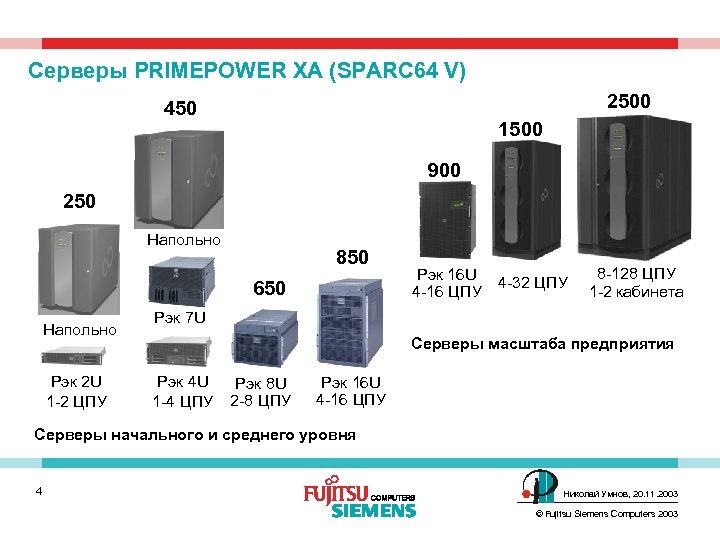

Серверы PRIMEPOWER XA (SPARC 64 V) 2500 450 1500 900 250 Напольно 850 650 Напольно Рэк 2 U 1 -2 ЦПУ PRIMECENTER 2 46 U Рэк 16 U 4 -16 ЦПУ 4 -32 ЦПУ 8 -128 ЦПУ 1 -2 кабинета Рэк 7 U PRIMECENTER 2 12 U Рэк 4 U 1 -4 ЦПУ Серверы масштаба предприятия Рэк 8 U 2 -8 ЦПУ Рэк 16 U 4 -16 ЦПУ Серверы начального и среднего уровня 4 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

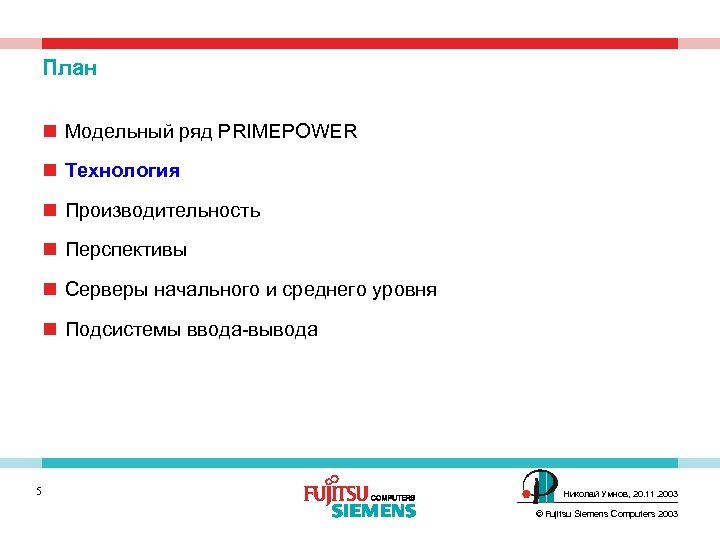

План n Модельный ряд PRIMEPOWER n Технология n Производительность n Перспективы n Cерверы начального и среднего уровня n Подсистемы ввода-вывода 5 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

Технология PRIMEPOWER XA n Процессор SPARC 64 n ОС Solaris n Коммутатор n Ввод/вывод n Надежность, готовность, обслуживаемость (RAS) 6 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

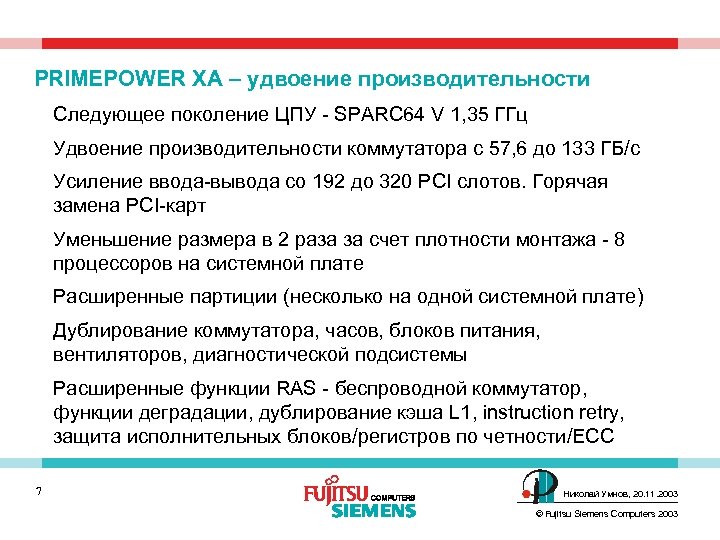

PRIMEPOWER XA – удвоение производительности Следующее поколение ЦПУ - SPARC 64 V 1, 35 ГГц Удвоение производительности коммутатора с 57, 6 до 133 ГБ/с Усиление ввода-вывода со 192 до 320 PCI слотов. Горячая замена PCI-карт Уменьшение размера в 2 раза за счет плотности монтажа - 8 процессоров на системной плате Расширенные партиции (несколько на одной системной плате) Дублирование коммутатора, часов, блоков питания, вентиляторов, диагностической подсистемы Расширенные функции RAS - беспроводной коммутатор, функции деградации, дублирование кэша L 1, instruction retry, защита исполнительных блоков/регистров по четности/ECC 7 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

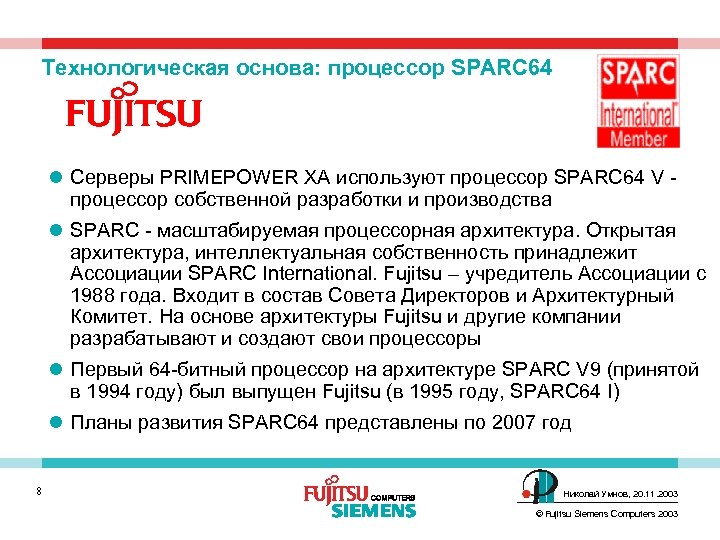

Технологическая основа: процессор SPARC 64 l Серверы PRIMEPOWER XA используют процессор SPARC 64 V процессор собственной разработки и производства l SPARC - масштабируемая процессорная архитектура. Открытая архитектура, интеллектуальная собственность принадлежит Ассоциации SPARC International. Fujitsu – учредитель Ассоциации с 1988 года. Входит в состав Совета Директоров и Архитектурный Комитет. На основе архитектуры Fujitsu и другие компании разрабатывают и создают свои процессоры l Первый 64 -битный процессор на архитектуре SPARC V 9 (принятой в 1994 году) был выпущен Fujitsu (в 1995 году, SPARC 64 I) l Планы развития SPARC 64 представлены по 2007 год 8 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

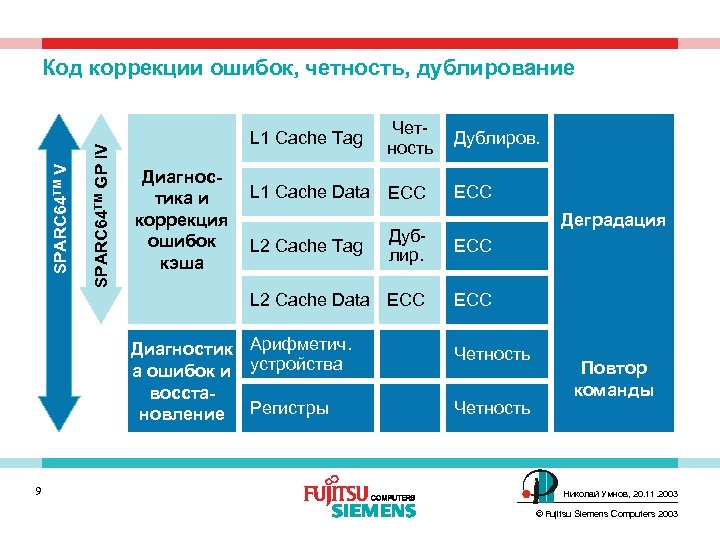

SPARC 64 TM GP IV SPARC 64 TM V Код коррекции ошибок, четность, дублирование L 1 Cache Tag Диагностика и коррекция ошибок кэша Четность L 1 Cache Data ECC Дублиров. ECC Деградация Дублир. ECC L 2 Cache Data ECC L 2 Cache Tag Диагностик Арифметич. а ошибок и устройства восстановление Регистры 9 Четность Повтор команды Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

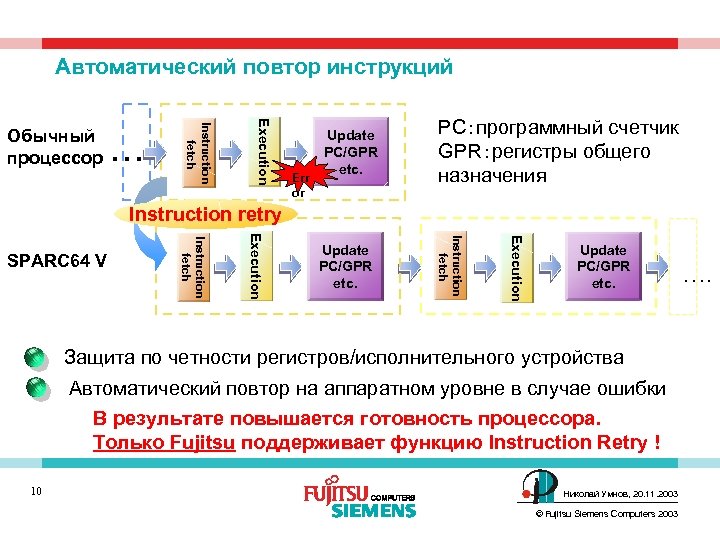

Автоматический повтор инструкций Execution ・・・ Instruction fetch Обычный процессор Err or Update PC/GPR etc. PC：программный счетчик GPR：регистры общего назначения Instruction retry Execution Update PC/GPR etc. Instruction fetch Execution Instruction fetch SPARC 64 V Update PC/GPR etc. Защита по четности регистров/исполнительного устройства Автоматический повтор на аппаратном уровне в случае ошибки В результате повышается готовность процессора. Только Fujitsu поддерживает функцию Instruction Retry ! 10 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003 ….

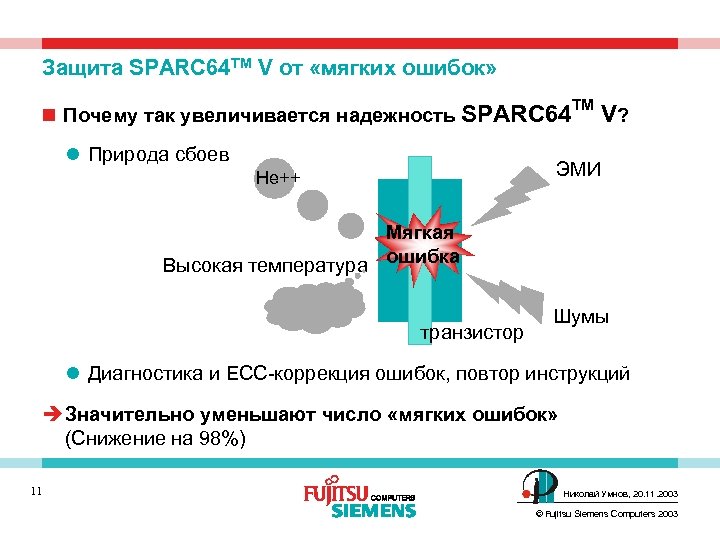

Защита SPARC 64 TM V от «мягких ошибок» n Почему так увеличивается надежность SPARC 64 l Природа сбоев TM V? ЭМИ He++ Мягкая Высокая температура ошибка транзистор Шумы l Диагностика и ECC-коррекция ошибок, повтор инструкций è Значительно уменьшают число «мягких ошибок» (Снижение на 98%) 11 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

Технологическая основа: ОС Solaris. TM n Solaris – наиболее популярная коммерческая UNIX-ОС n PRIMEPOWER поддерживают ОС Solaris версий 2. 6, 7, 8 и 9 n Доступно более 12000 приложений n Исходные коды из одного источника n Долгосрочное сотрудничество между Fujitsu и Sun Microsystems 12 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

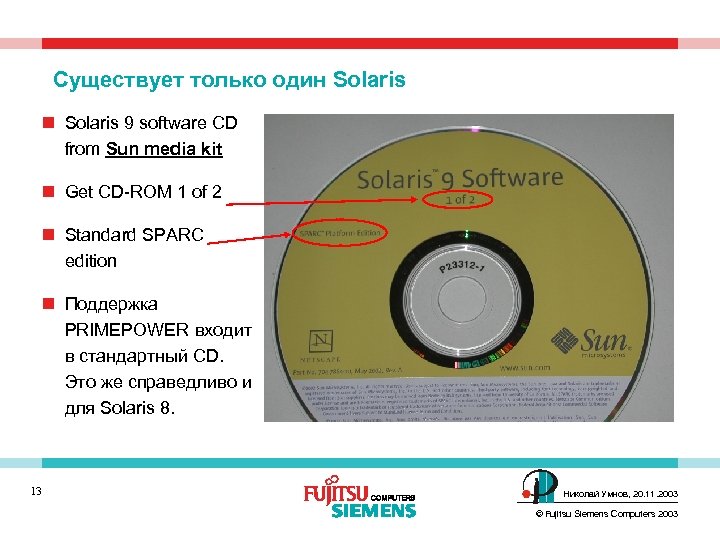

Существует только один Solaris n Solaris 9 software CD from Sun media kit n Get CD-ROM 1 of 2 n Standard SPARC edition n Поддержка PRIMEPOWER входит в стандартный CD. Это же справедливо и для Solaris 8. 13 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

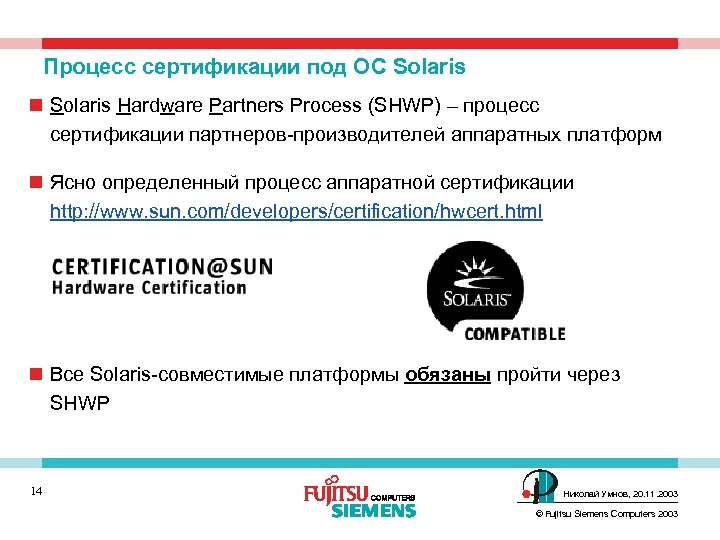

Процесс сертификации под ОС Solaris n Solaris Hardware Partners Process (SHWP) – процесс сертификации партнеров-производителей аппаратных платформ n Ясно определенный процесс аппаратной сертификации http: //www. sun. com/developers/certification/hwcert. html n Все Solaris-совместимые платформы обязаны пройти через SHWP 14 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

Совместимость PRIMEPOWER с ОС Solaris Сертификаты на совместимость с ОС Solaris для каждой модели PRIMEPOWER 15 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

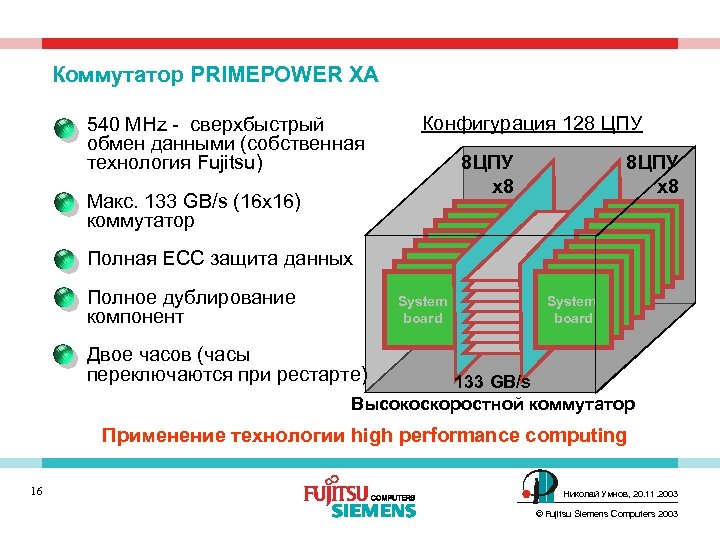

Коммутатор PRIMEPOWER XA 540 MHz - сверхбыстрый обмен данными (собственная технология Fujitsu) Конфигурация 128 ЦПУ 8 ЦПУ x 8 Макс. 133 GB/s (16 x 16) коммутатор 8 ЦПУ x 8 Полная ECC защита данных Полное дублирование компонент System board Двое часов (часы переключаются при рестарте) 133 GB/s Высокоскоростной коммутатор Применение технологии high performance computing 16 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

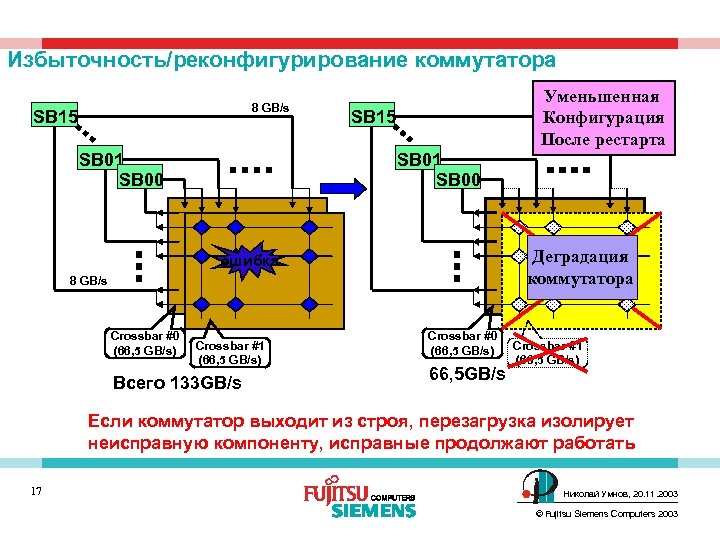

Избыточность/реконфигурирование коммутатора 8 GB/s SB 15 SB 01 SB 00 Уменьшенная Конфигурация После рестарта SB 15 SB 01 SB 00 Деградация коммутатора ошибка 8 GB/s Crossbar #0 (66, 5 GB/s) Crossbar #1 (66, 5 GB/s) Всего 133 GB/s Crossbar #0 (66, 5 GB/s) 66, 5 GB/s Crossbar #1 (66, 5 GB/s) Если коммутатор выходит из строя, перезагрузка изолирует неисправную компоненту, исправные продолжают работать 17 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

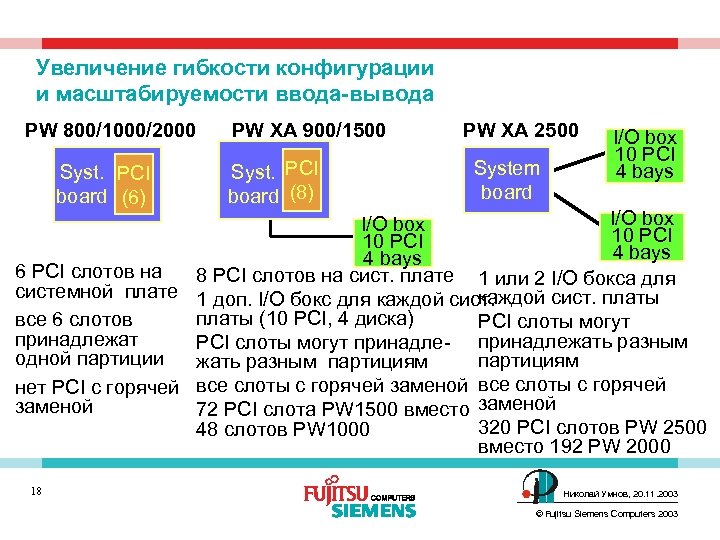

Увеличение гибкости конфигурации и масштабируемости ввода-вывода PW 800/1000/2000 Syst. PCI board (6) PW XA 900/1500 Syst. PCI board (8) PW XA 2500 System board I/O box 10 PCI 4 bays 6 PCI слотов на 8 PCI слотов на сист. плате 1 или 2 I/O бокса для системной плате 1 доп. I/O бокс для каждой сист. платы (10 PCI, 4 диска) все 6 слотов PCI слоты могут принадлежат PCI слоты могут принадле- принадлежать разным одной партиции партициям жать разным партициям нет PCI с горячей все слоты с горячей заменой 72 PCI слота PW 1500 вместо заменой 320 PCI слотов PW 2500 48 слотов PW 1000 вместо 192 PW 2000 18 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

PRIMEPOWER 2500 (128 -way) 1. I/O Cabinet Type C DPF Expansion Cabinet 2. I/O Cabinet Type D Front Basic Cabinet DPF 1. I/O Cabinet Type B 2. I/O Cabinet Type D Front PW 2500 maximum Configuration (Basic + Ext. Cabinet + 4 I/O Cabinets up to 128 processors up to 32 PCI/disk boxes in I/O Cabinets 19 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

RAS: Reliability, Availability, Serviceability n Средство управления системой (SCF, XSCF) n Избыточность и горячая замена n Автоматическое реконфигурирование (ASR) n Расширенные партиции n Кластеры 20 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

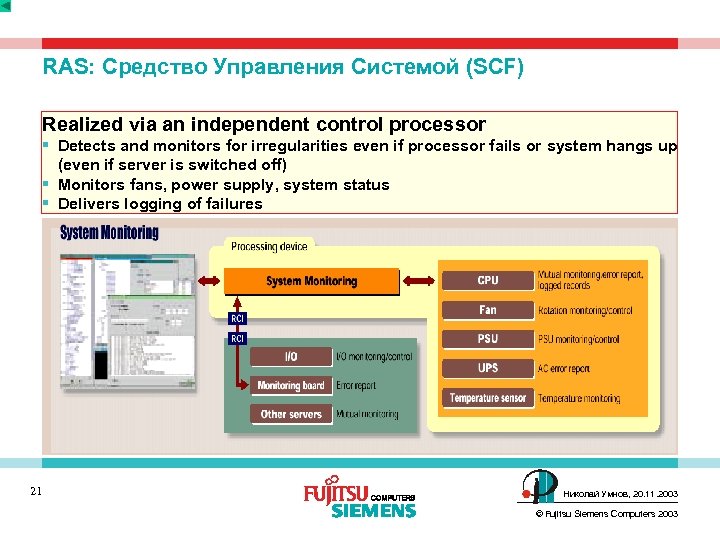

RAS: Средство Управления Системой (SCF) Realized via an independent control processor § Detects and monitors for irregularities even if processor fails or system hangs up (even if server is switched off) § Monitors fans, power supply, system status § Delivers logging of failures 21 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

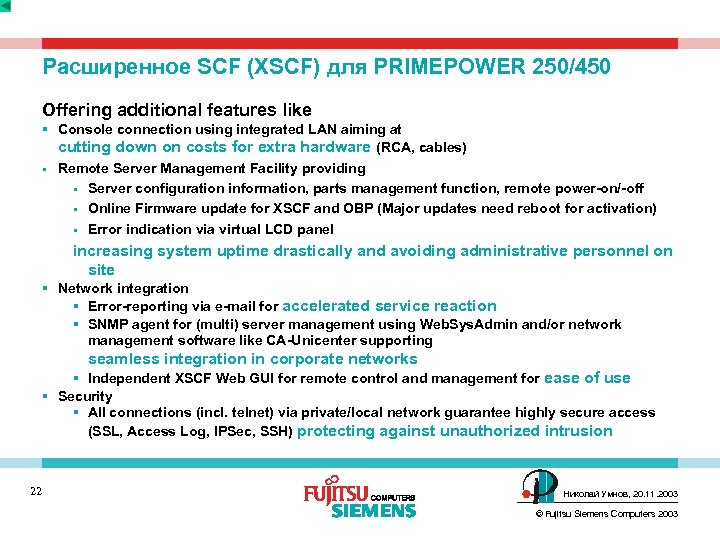

Расширенное SCF (XSCF) для PRIMEPOWER 250/450 Offering additional features like § Console connection using integrated LAN aiming at cutting down on costs for extra hardware (RCA, cables) § Remote Server Management Facility providing § Server configuration information, parts management function, remote power-on/-off § Online Firmware update for XSCF and OBP (Major updates need reboot for activation) § Error indication via virtual LCD panel increasing system uptime drastically and avoiding administrative personnel on site § Network integration § Error-reporting via e-mail for accelerated service reaction § SNMP agent for (multi) server management using Web. Sys. Admin and/or network management software like CA-Unicenter supporting seamless integration in corporate networks § Independent XSCF Web GUI for remote control and management for ease of use § Security § All connections (incl. telnet) via private/local network guarantee highly secure access (SSL, Access Log, IPSec, SSH) protecting against unauthorized intrusion 22 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

RAS: Избыточность и горячая замена компонент § § Избыточные источники питания § Избыточные входы питания § Избыточные вентиляторы § Горячая замена жестких дисков (зеркалированных), ленточных устройств, источников питания, вентиляторов § 23 Опциональная избыточность жестких дисков Горячая замена PCI (PW 450 7 U и напольная модель, модели масштаба предприятия) Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

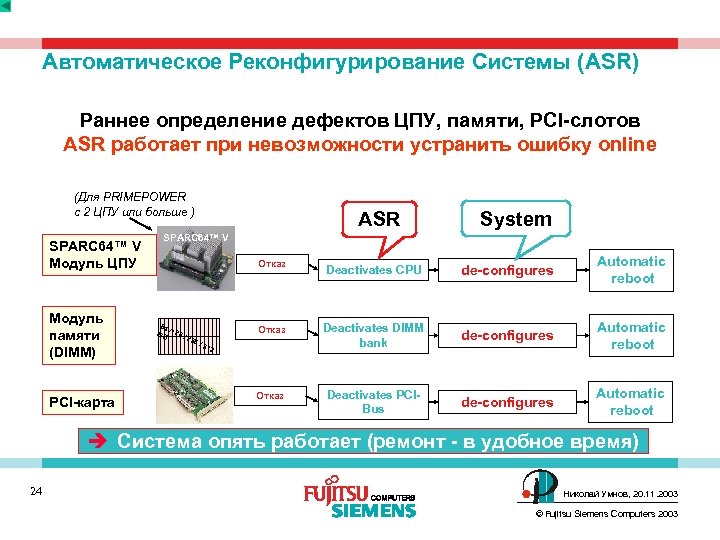

Автоматическое Реконфигурирование Системы (ASR) Раннее определение дефектов ЦПУ, памяти, PCI-слотов ASR работает при невозможности устранить ошибку online (Для PRIMEPOWER с 2 ЦПУ или больше ) SPARC 64™ V Модуль ЦПУ Модуль памяти (DIMM) PCI-карта ASR System SPARC 64™ V Отказ 64 / MB 128 / 2 56 Deactivates CPU de-configures Automatic reboot Отказ Deactivates DIMM bank de-configures Automatic reboot Отказ Deactivates PCIBus de-configures Automatic reboot / 51 2 è Система опять работает (ремонт - в удобное время) 24 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

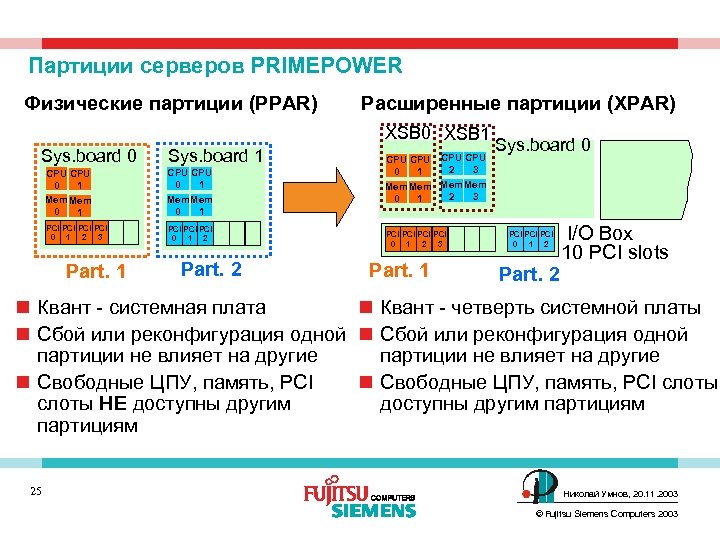

Партиции серверов PRIMEPOWER Физические партиции (PPAR) Расширенные партиции (XPAR) XSB 0 XSB 1 Sys. board 0 Sys. board 1 CPU CPU 0 1 Mem Mem 0 1 PCI PCI 0 1 2 3 PCI PCI 0 1 2 Part. 1 Part. 2 CPU CPU 2 3 0 1 Mem Mem 2 3 0 1 PCI PCI 0 1 2 3 Part. 1 Sys. board 0 PCI PCI 0 1 2 Part. 2 I/O Box 10 PCI slots n Квант - системная плата n Квант - четверть системной платы n Сбой или реконфигурация одной партиции не влияет на другие n Свободные ЦПУ, память, PCI слоты НЕ доступны другим партициям 25 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

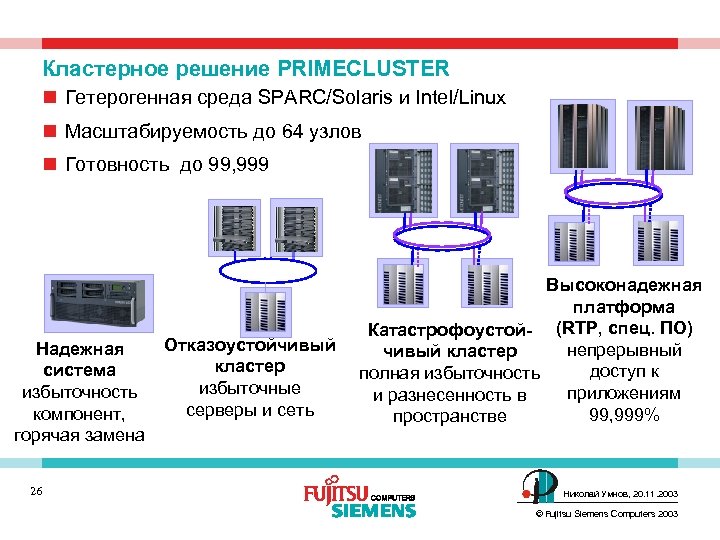

Кластерное решение PRIMECLUSTER n Гетерогенная среда SPARC/Solaris и Intel/Linux n Масштабируемость до 64 узлов n Готовность до 99, 999 Надежная система избыточность компонент, горячая замена 26 Отказоустойчивый кластер избыточные серверы и сеть Высоконадежная платформа Катастрофоустой- (RTP, спец. ПО) непрерывный чивый кластер доступ к полная избыточность приложениям и разнесенность в 99, 999% пространстве Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

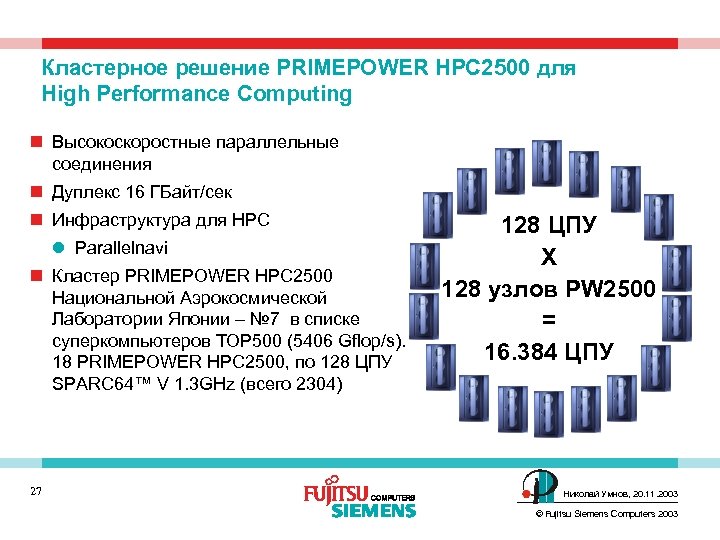

Кластерное решение PRIMEPOWER HPC 2500 для High Performance Computing n Высокоскоростные параллельные соединения n Дуплекс 16 ГБайт/сек n Инфраструктура для HPC l Parallelnavi n Кластер PRIMEPOWER HPC 2500 Национальной Аэрокосмической Лаборатории Японии – № 7 в списке суперкомпьютеров TOP 500 (5406 Gflop/s). 18 PRIMEPOWER HPC 2500, по 128 ЦПУ SPARC 64™ V 1. 3 GHz (всего 2304) 27 128 ЦПУ X 128 узлов PW 2500 = 16. 384 ЦПУ Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

План n Модельный ряд PRIMEPOWER n Технология n Производительность n Перспективы n Cерверы начального и среднего уровня n Подсистемы ввода-вывода 28 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

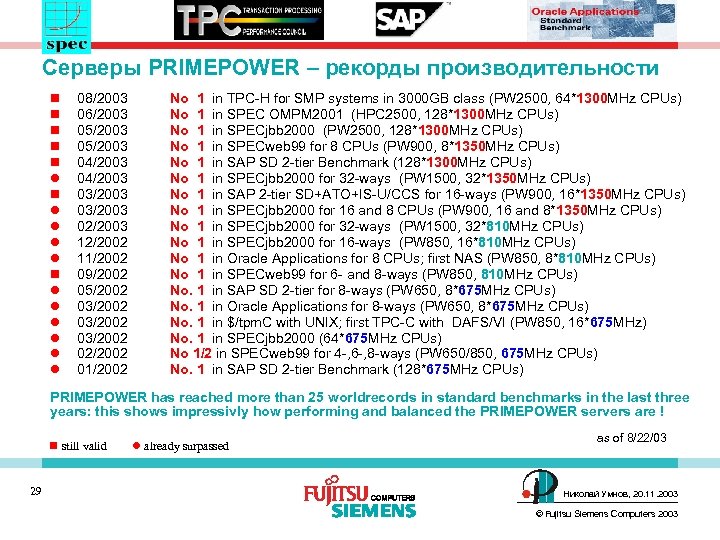

PRIMEPOWER Servers: Unequalled Success Story Серверы PRIMEPOWER – рекорды производительности n n n l l l l n l l l 08/2003 06/2003 05/2003 04/2003 03/2003 02/2003 12/2002 11/2002 09/2002 05/2002 03/2002 02/2002 01/2002 No 1 in TPC-H for SMP systems in 3000 GB class (PW 2500, 64*1300 MHz CPUs) No 1 in SPEC OMPM 2001 (HPC 2500, 128*1300 MHz CPUs) No 1 in SPECjbb 2000 (PW 2500, 128*1300 MHz CPUs) No 1 in SPECweb 99 for 8 CPUs (PW 900, 8*1350 MHz CPUs) No 1 in SAP SD 2 -tier Benchmark (128*1300 MHz CPUs) No 1 in SPECjbb 2000 for 32 -ways (PW 1500, 32*1350 MHz CPUs) No 1 in SAP 2 -tier SD+ATO+IS-U/CCS for 16 -ways (PW 900, 16*1350 MHz CPUs) No 1 in SPECjbb 2000 for 16 and 8 CPUs (PW 900, 16 and 8*1350 MHz CPUs) No 1 in SPECjbb 2000 for 32 -ways (PW 1500, 32*810 MHz CPUs) No 1 in SPECjbb 2000 for 16 -ways (PW 850, 16*810 MHz CPUs) No 1 in Oracle Applications for 8 CPUs; first NAS (PW 850, 8*810 MHz CPUs) No 1 in SPECweb 99 for 6 - and 8 -ways (PW 850, 810 MHz CPUs) No. 1 in SAP SD 2 -tier for 8 -ways (PW 650, 8*675 MHz CPUs) No. 1 in Oracle Applications for 8 -ways (PW 650, 8*675 MHz CPUs) No. 1 in $/tpm. C with UNIX; first TPC-C with DAFS/VI (PW 850, 16*675 MHz) No. 1 in SPECjbb 2000 (64*675 MHz CPUs) No 1/2 in SPECweb 99 for 4 -, 6 -, 8 -ways (PW 650/850, 675 MHz CPUs) No. 1 in SAP SD 2 -tier Benchmark (128*675 MHz CPUs) PRIMEPOWER has reached more than 25 worldrecords in standard benchmarks in the last three years: this shows impressivly how performing and balanced the PRIMEPOWER servers are ! n still valid 29 l already surpassed as of 8/22/03 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

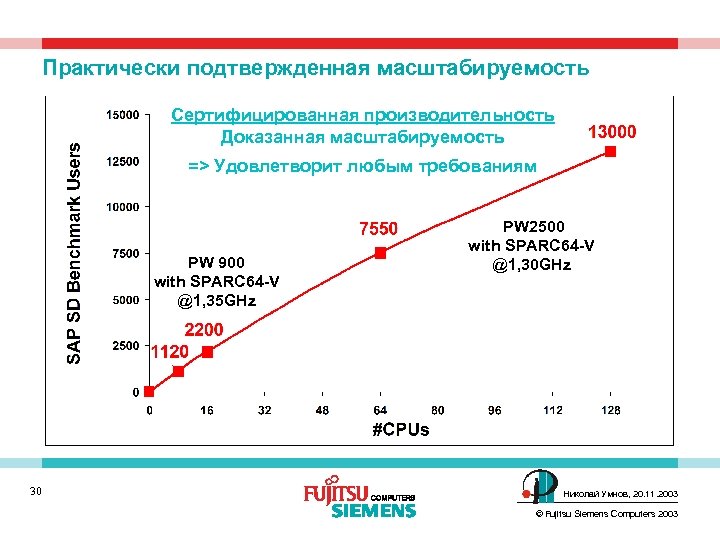

Практически подтвержденная масштабируемость Сертифицированная производительность Доказанная масштабируемость => Удовлетворит любым требованиям PW 900 with SPARC 64 -V @1, 35 GHz 30 PW 2500 with SPARC 64 -V @1, 30 GHz Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

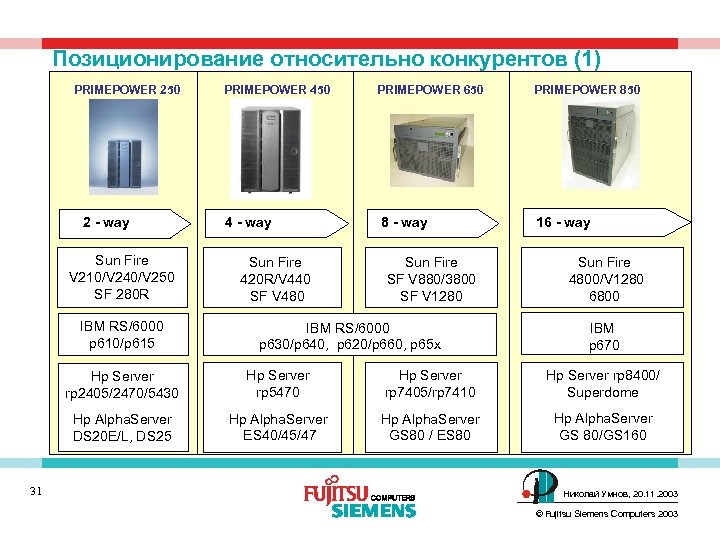

Позиционирование относительно конкурентов (1) PRIMEPOWER 250 2 - way Sun Fire V 210/V 240/V 250 SF 280 R IBM RS/6000 p 610/p 615 PRIMEPOWER 450 4 - way Sun Fire 420 R/V 440 SF V 480 PRIMEPOWER 650 8 - way Sun Fire SF V 880/3800 SF V 1280 IBM RS/6000 p 630/p 640, p 620/p 660, p 65 x PRIMEPOWER 850 16 - way Sun Fire 4800/V 1280 6800 IBM p 670 Hp Server rp 2405/2470/5430 Hp Server rp 7405/rp 7410 Hp Server rp 8400/ Superdome Hp Alpha. Server DS 20 E/L, DS 25 31 Hp Server rp 5470 Hp Alpha. Server ES 40/45/47 Hp Alpha. Server GS 80 / ES 80 Hp Alpha. Server GS 80/GS 160 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

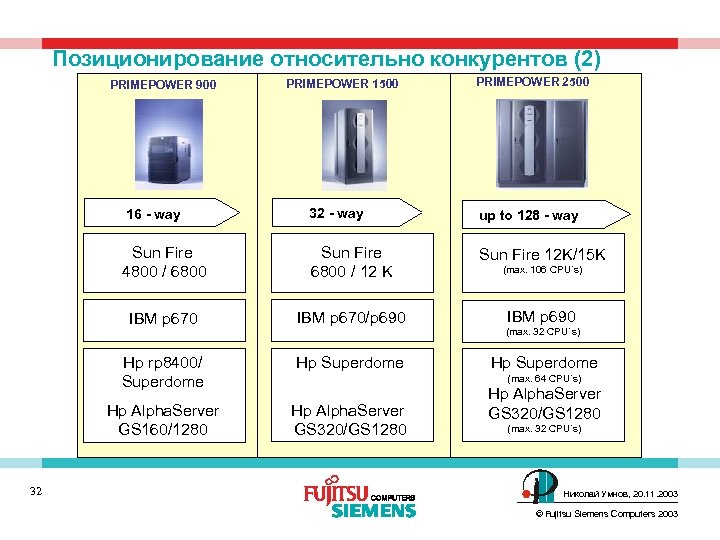

Позиционирование относительно конкурентов (2) PRIMEPOWER 900 PRIMEPOWER 1500 PRIMEPOWER 2500 16 - way up to 128 - way Sun Fire 4800 / 6800 Sun Fire 6800 / 12 K Sun Fire 12 K/15 K IBM p 670/p 690 Hp rp 8400/ Superdome Hp Alpha. Server GS 160/1280 32 32 - way Hp Alpha. Server GS 320/GS 1280 (max. 106 CPU´s) IBM p 690 (max. 32 CPU´s) Hp Superdome (max. 64 CPU´s) Hp Alpha. Server GS 320/GS 1280 (max. 32 CPU´s) Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

План n Модельный ряд PRIMEPOWER n Технология n Производительность n Перспективы n Cерверы начального и среднего уровня n Подсистемы ввода-вывода 33 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

Планы развития процессора SPARC 64 Higher frequency and cache More integration Extended RAS levels Lower power consumption 7 th generation SPARC 64 TM VII 6 th generation SPARC 64 TM VI 4 th generation SPARC 64 TM IV 675 4 Core 4 MB on-CPU SLC 2. 0 GHz 5 th generation SPARC 64 TM 5. 0 GHz 6. 0 GHz 3. 0 GHz 0. 09µ Cu CMOS Dual Core V 2 MB on-CPU SLC 1. 08 GHz 1. 62 GHz ** as single core version available in PW 250 to 2500 0. 13μ Cu CMOS 810 MHz 0. 15 us Cu CMOS Used in PW Future Architecture Used in PW Extended Architecture (SPARC 64 VI as single core) 2003 34 2005 2006 2007 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

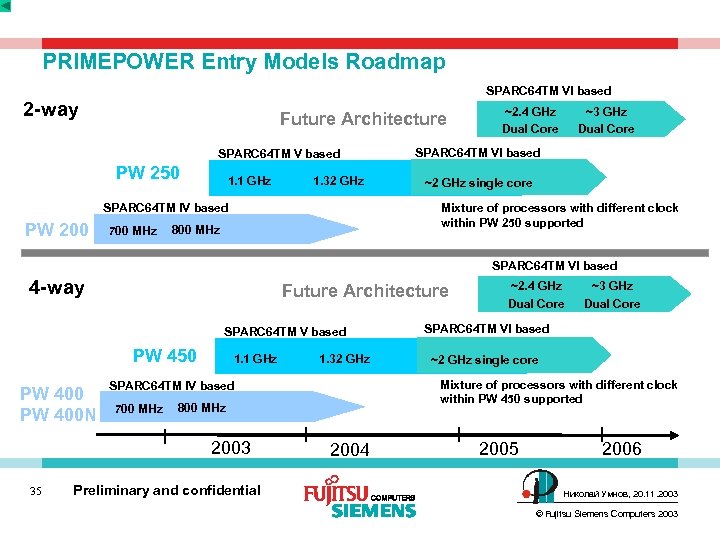

PRIMEPOWER Entry Models Roadmap SPARC 64 TM VI based 2 -way Future Architecture SPARC 64 TM V based PW 250 1. 1 GHz 1. 32 GHz SPARC 64 TM IV based PW 200 700 MHz ~2. 4 GHz Dual Core ~3 GHz Dual Core SPARC 64 TM VI based ~2 GHz single core Mixture of processors with different clock within PW 250 supported 800 MHz SPARC 64 TM VI based 4 -way Future Architecture SPARC 64 TM V based PW 450 PW 400 N 1. 1 GHz 700 MHz 800 MHz Preliminary and confidential ~3 GHz Dual Core SPARC 64 TM VI based ~2 GHz single core Mixture of processors with different clock within PW 450 supported SPARC 64 TM IV based 2003 35 1. 32 GHz ~2. 4 GHz Dual Core 2004 2005 2006 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

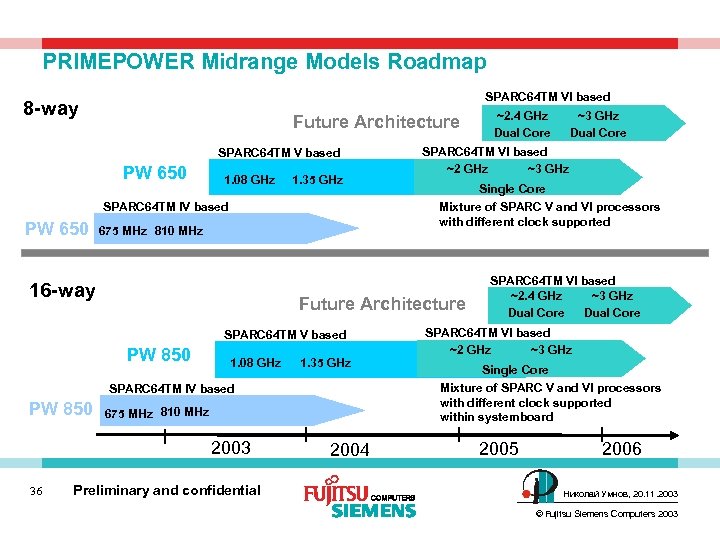

PRIMEPOWER Midrange Models Roadmap SPARC 64 TM VI based 8 -way Future Architecture SPARC 64 TM V based PW 650 1. 08 GHz 1. 35 GHz SPARC 64 TM IV based PW 650 16 -way 1. 08 GHz 1. 35 GHz Single Core 675 MHz 810 MHz 2003 Preliminary and confidential SPARC 64 TM VI based ~2. 4 GHz ~3 GHz Dual Core SPARC 64 TM VI based ~2 GHz ~3 GHz Single Core Mixture of SPARC V and VI processors with different clock supported within systemboard SPARC 64 TM IV based 36 SPARC 64 TM VI based ~2 GHz ~3 GHz Future Architecture SPARC 64 TM V based PW 850 ~3 GHz Dual Core Mixture of SPARC V and VI processors with different clock supported 675 MHz 810 MHz PW 850 ~2. 4 GHz Dual Core 2004 2005 2006 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

План n Модельный ряд PRIMEPOWER n Технология n Производительность n Перспективы n Cерверы начального и среднего уровня n Подсистемы ввода-вывода 37 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

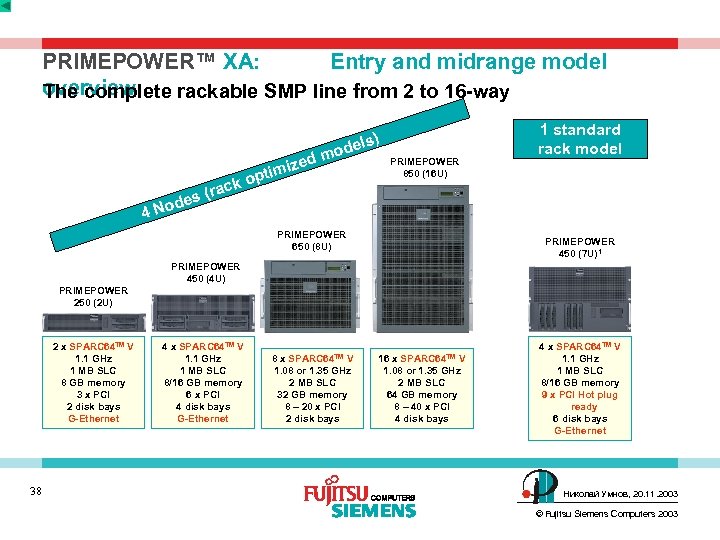

PRIMEPOWER™ XA: Entry and midrange model overview The complete rackable SMP line from 2 to 16 -way de 4 No ck s (ra op zed timi ) dels mo PRIMEPOWER 850 (16 U) PRIMEPOWER 650 (8 U) 1 standard rack model PRIMEPOWER 450 (7 U)1 PRIMEPOWER 450 (4 U) PRIMEPOWER 250 (2 U) 2 x SPARC 64 TM V 1. 1 GHz 1 MB SLC 8 GB memory 3 x PCI 2 disk bays G-Ethernet 38 4 x SPARC 64 TM V 1. 1 GHz 1 MB SLC 8/16 GB memory 6 x PCI 4 disk bays G-Ethernet SPARC 64 TM 8 x V 1. 08 or 1. 35 GHz 2 MB SLC 32 GB memory 8 – 20 x PCI 2 disk bays SPARC 64 TM 16 x V 1. 08 or 1. 35 GHz 2 MB SLC 64 GB memory 8 – 40 x PCI 4 disk bays 4 x SPARC 64 TM V 1. 1 GHz 1 MB SLC 8/16 GB memory 9 x PCI Hot plug ready 6 disk bays G-Ethernet Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

PRIMEPOWER™ XA: Entry and midrange model overview 2 - to 4 -way SMP line for independent usage as The small database servers 2 pedestal versions PRIMEPOWER 250 2 x SPARC 64 TM V 1. 1 GHz 1 MB SLC 8 GB memory 6 x PCI 6 disk bays G-Ethernet PRIMEPOWER 4501 4 x SPARC 64 TM V 1. 1 GHz 1 MB SLC 8/16 GB memory 9 x PCI Hot plug ready 6 disk bays G-Ethernet è Power plus Storage capacity in a box: Higher I/O capacity (6 x internal disk) enables even the 2 -way model to fulfill all requirements aiming at the operation as application or small database server 1 : = convertible from rack model 39 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

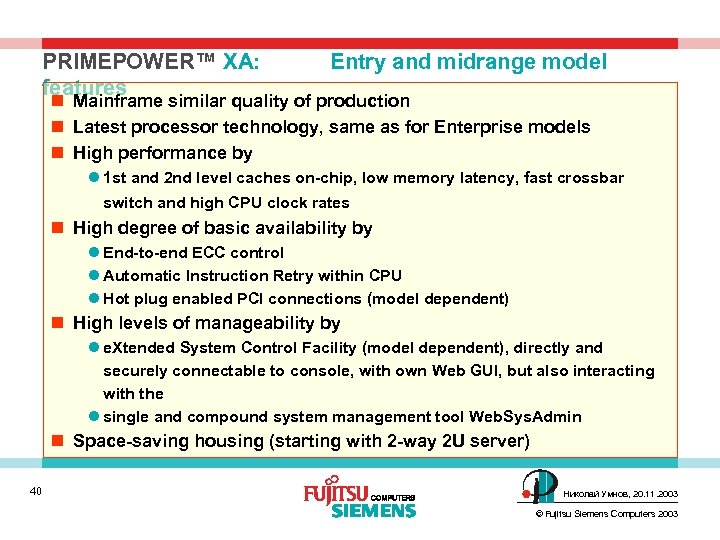

PRIMEPOWER™ XA: features Entry and midrange model n Mainframe similar quality of production n Latest processor technology, same as for Enterprise models n High performance by l 1 st and 2 nd level caches on-chip, low memory latency, fast crossbar switch and high CPU clock rates n High degree of basic availability by l End-to-end ECC control l Automatic Instruction Retry within CPU l Hot plug enabled PCI connections (model dependent) n High levels of manageability by l e. Xtended System Control Facility (model dependent), directly and securely connectable to console, with own Web GUI, but also interacting with the l single and compound system management tool Web. Sys. Admin n Space-saving housing (starting with 2 -way 2 U server) 40 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

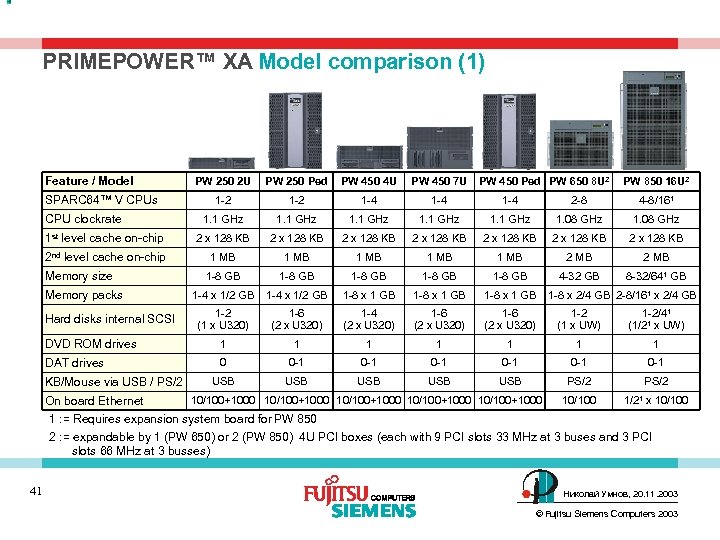

PRIMEPOWER™ XA Model comparison (1) Feature / Model PW 250 2 U PW 250 Ped PW 450 4 U PW 450 7 U 1 -2 1 -4 1 -4 2 -8 4 -8/161 1. 1 GHz 1. 08 GHz 1 st level cache on-chip 2 x 128 KB 2 x 128 KB 2 nd level cache on-chip 1 MB 1 MB 2 MB 1 -8 GB 1 -8 GB 4 -32 GB 8 -32/641 GB 1 -4 x 1/2 GB 1 -8 x 1 GB 1 -2 (1 x U 320) 1 -6 (2 x U 320) 1 -4 (2 x U 320) 1 -6 (2 x U 320) 1 -2 (1 x UW) 1 -2/41 (1/21 x UW) DVD ROM drives 1 1 1 1 DAT drives 0 0 -1 0 -1 0 -1 USB USB USB PS/2 10/100 1/21 x 10/100 SPARC 64™ V CPUs CPU clockrate Memory size Memory packs Hard disks internal SCSI KB/Mouse via USB / PS/2 On board Ethernet PW 450 Ped PW 650 8 U 2 10/100+1000 10/100+1000 PW 850 16 U 2 1 -8 x 2/4 GB 2 -8/161 x 2/4 GB 1 : = Requires expansion system board for PW 850 2 : = expandable by 1 (PW 650) or 2 (PW 850) 4 U PCI boxes (each with 9 PCI slots 33 MHz at 3 buses and 3 PCI slots 66 MHz at 3 busses) 41 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

PRIMEPOWER™ XA Model comparison (2) Feature / Model PW 250 2 U PW 250 Ped PW 450 4 U PW 450 7 U PW 450 Ped PW 650 8 U 2 PW 850 16 U 2 PCI slots / busses 33 MHz 2/1 4/2 7/3 6/2 6/121 / 2/41 PCI slots / busses 66 MHz 1/1 2/1 2/2 2/2 2/41 / 2/41 XSCF XSCF SCF x/x x/x opt. / opt. x/x x/x x/x opt. / - opt. / x opt. / - - Hard disks opt. / opt. - DAT drives - -/x -/x -/x Monitoring and diagnostics SCF (serial) / XSCF (serial + Ethernet) Redundancy / Hot swap - Power supply unit - Phase - Fans - PCI connection 1 : = Requires expansion system board for PW 850 2 : = expandable by 1 (PW 650) or 2 (PW 850) 4 U PCI boxes (each with 9 PCI slots 33 MHz at 3 buses and 3 PCI slots 66 MHz at 3 busses) 42 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

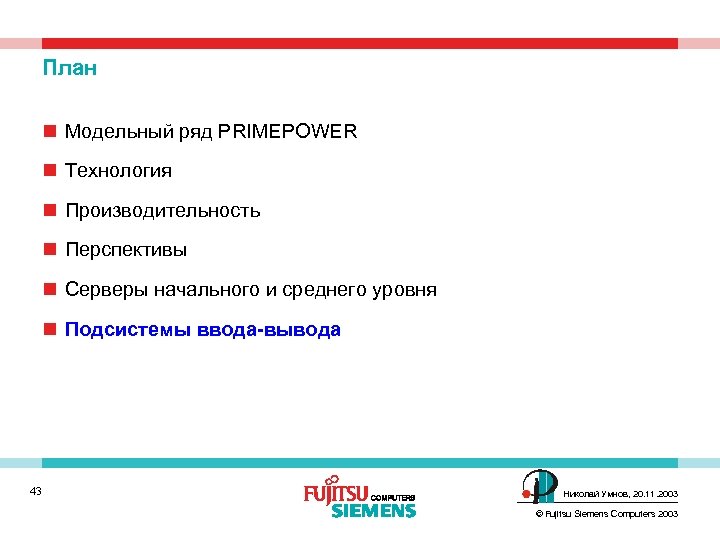

План n Модельный ряд PRIMEPOWER n Технология n Производительность n Перспективы n Cерверы начального и среднего уровня n Подсистемы ввода-вывода 43 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

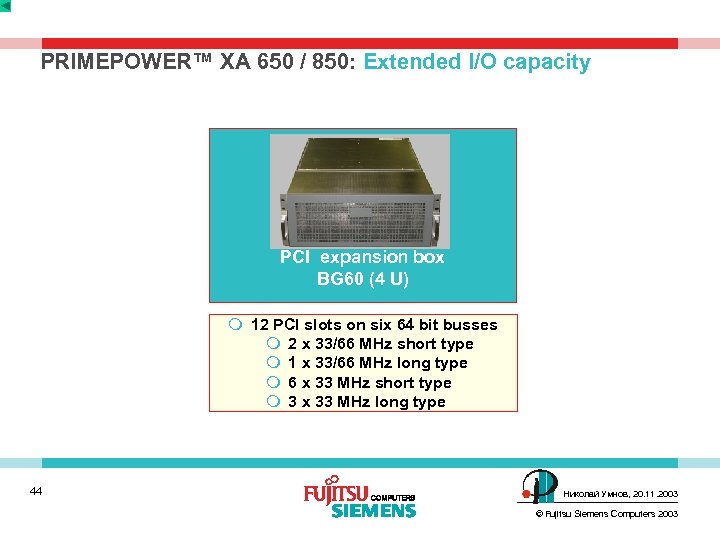

PRIMEPOWER™ XA 650 / 850: Extended I/O capacity PCI expansion box BG 60 (4 U) m 12 PCI slots on six 64 bit busses m 2 x 33/66 MHz short type m 1 x 33/66 MHz long type m 6 x 33 MHz short type m 3 x 33 MHz long type 44 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

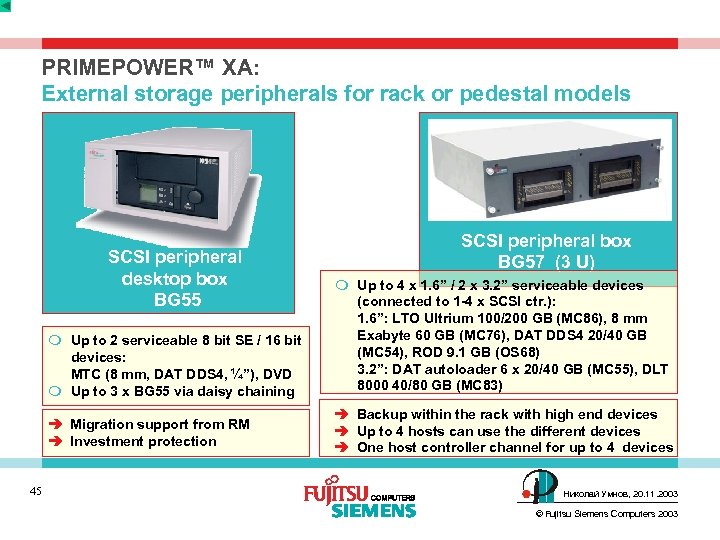

PRIMEPOWER™ XA: External storage peripherals for rack or pedestal models SCSI peripheral desktop box BG 55 SCSI peripheral box BG 57 (3 U) m Up to 2 serviceable 8 bit SE / 16 bit devices: MTC (8 mm, DAT DDS 4, ¼”), DVD m Up to 3 x BG 55 via daisy chaining è Migration support from RM è Investment protection 45 m Up to 4 x 1. 6” / 2 x 3. 2” serviceable devices (connected to 1 -4 x SCSI ctr. ): 1. 6”: LTO Ultrium 100/200 GB (MC 86), 8 mm Exabyte 60 GB (MC 76), DAT DDS 4 20/40 GB (MC 54), ROD 9. 1 GB (OS 68) 3. 2”: DAT autoloader 6 x 20/40 GB (MC 55), DLT 8000 40/80 GB (MC 83) è Backup within the rack with high end devices è Up to 4 hosts can use the different devices è One host controller channel for up to 4 devices Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

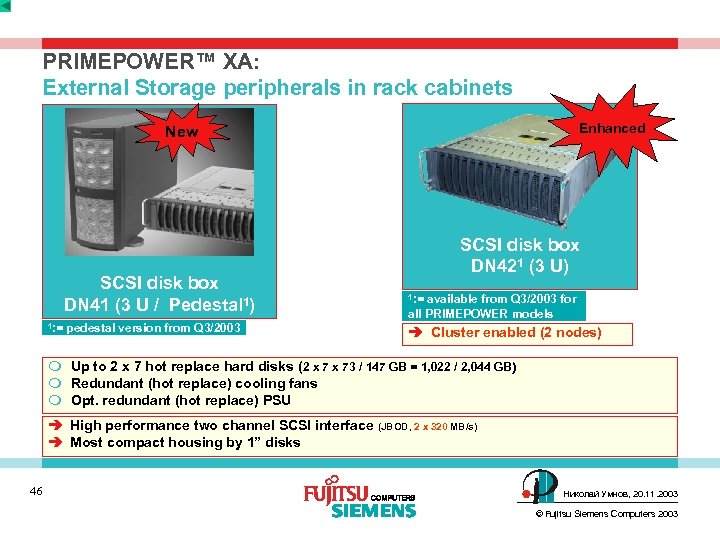

PRIMEPOWER™ XA: External Storage peripherals in rack cabinets Enhanced New SCSI disk box DN 41 (3 U / Pedestal 1) 1: = pedestal version from Q 3/2003 SCSI disk box DN 421 (3 U) 1: = available from Q 3/2003 for all PRIMEPOWER models è Cluster enabled (2 nodes) m Up to 2 x 7 hot replace hard disks (2 x 73 / 147 GB = 1, 022 / 2, 044 GB) m Redundant (hot replace) cooling fans m Opt. redundant (hot replace) PSU è High performance two channel SCSI interface (JBOD, 2 x 320 MB/s) è Most compact housing by 1” disks 46 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

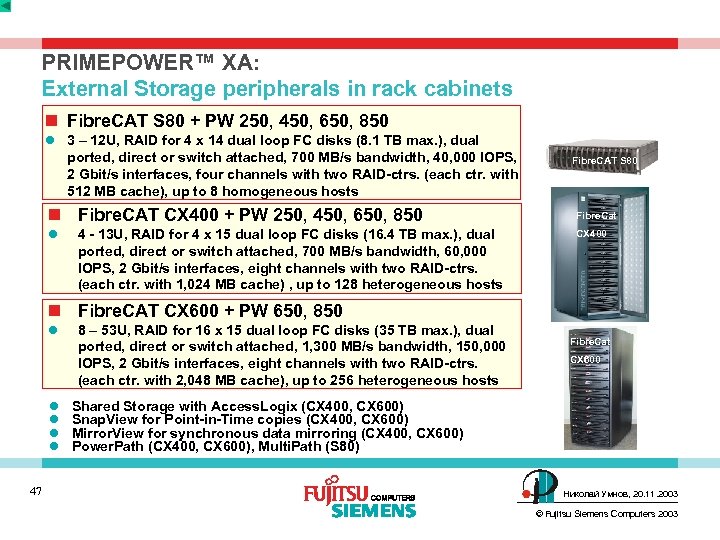

PRIMEPOWER™ XA: External Storage peripherals in rack cabinets n Fibre. CAT S 80 + PW 250, 450, 650, 850 l 3 – 12 U, RAID for 4 x 14 dual loop FC disks (8. 1 TB max. ), dual ported, direct or switch attached, 700 MB/s bandwidth, 40, 000 IOPS, 2 Gbit/s interfaces, four channels with two RAID-ctrs. (each ctr. with 512 MB cache), up to 8 homogeneous hosts Fibre. CAT S 80 n Fibre. CAT CX 400 + PW 250, 450, 650, 850 Fibre. Cat l CX 400 4 - 13 U, RAID for 4 x 15 dual loop FC disks (16. 4 TB max. ), dual ported, direct or switch attached, 700 MB/s bandwidth, 60, 000 IOPS, 2 Gbit/s interfaces, eight channels with two RAID-ctrs. (each ctr. with 1, 024 MB cache) , up to 128 heterogeneous hosts n Fibre. CAT CX 600 + PW 650, 850 l l l 47 8 – 53 U, RAID for 16 x 15 dual loop FC disks (35 TB max. ), dual ported, direct or switch attached, 1, 300 MB/s bandwidth, 150, 000 IOPS, 2 Gbit/s interfaces, eight channels with two RAID-ctrs. (each ctr. with 2, 048 MB cache), up to 256 heterogeneous hosts Fibre. Cat CX 600 Shared Storage with Access. Logix (CX 400, CX 600) Snap. View for Point-in-Time copies (CX 400, CX 600) Mirror. View for synchronous data mirroring (CX 400, CX 600) Power. Path (CX 400, CX 600), Multi. Path (S 80) Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

PRIMEPOWER™ XA: Operational areas for servers and peripherals The offered infrastructure - Scaling out with rackable models / nodes u Recommended constellations with models 250, 450, 650, 850 (1 - 16 * CPU / 1 - 40 * PCI I/O / 2 - 6 * internal disk bay) 850 BG 55/57 BG 60 (4 U) 650 DN 41 / DN 42 PRIMECENTER 12 U 450 (7 U) Fibre. Cat S 80 PRIMECENTER 46 U Fibre. Cat CX 400 / CX 600 450 (4 U) PRIMECENTER 24 U 48 250 (2 U) PRIMECENTER 38 U Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

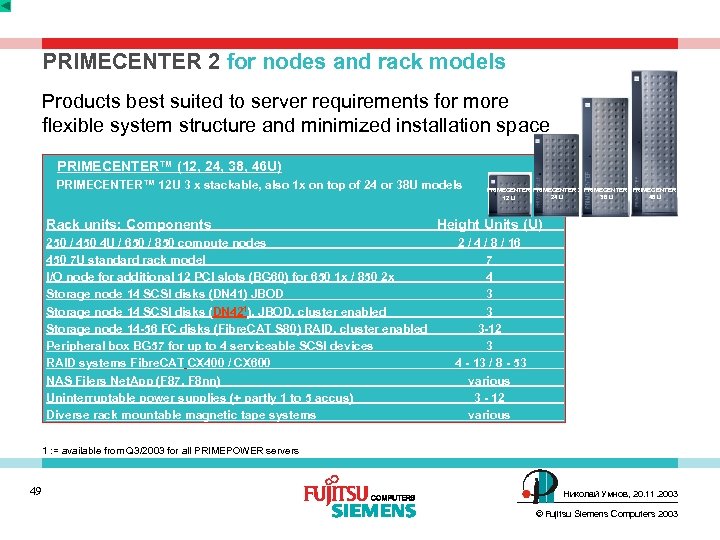

PRIMECENTER 2 for nodes and rack models Products best suited to server requirements for more flexible system structure and minimized installation space l. PRIMECENTER™ (12, 24, 38, 46 U) l. PRIMECENTER™ 12 U 3 x stackable, also 1 x on top of 24 or 38 U models Rack units: Components 250 / 450 4 U / 650 / 850 compute nodes 450 7 U standard rack model I/O node for additional 12 PCI slots (BG 60) for 650 1 x / 850 2 x Storage node 14 SCSI disks (DN 41) JBOD Storage node 14 SCSI disks (DN 421), JBOD, cluster enabled Storage node 14 -56 FC disks (Fibre. CAT S 80) RAID, cluster enabled Peripheral box BG 57 for up to 4 serviceable SCSI devices RAID systems Fibre. CAT CX 400 / CX 600 NAS Filers Net. App (F 87, F 8 nn) Uninterruptable power supplies (+ partly 1 to 5 accus) Diverse rack mountable magnetic tape systems PRIMECENTER 24 U 38 U 46 U 12 U Height Units (U) 2 / 4 / 8 / 16 7 4 3 3 3 -12 3 4 - 13 / 8 - 53 various 3 - 12 various I I 1 : = available from Q 3/2003 for all PRIMEPOWER servers 49 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

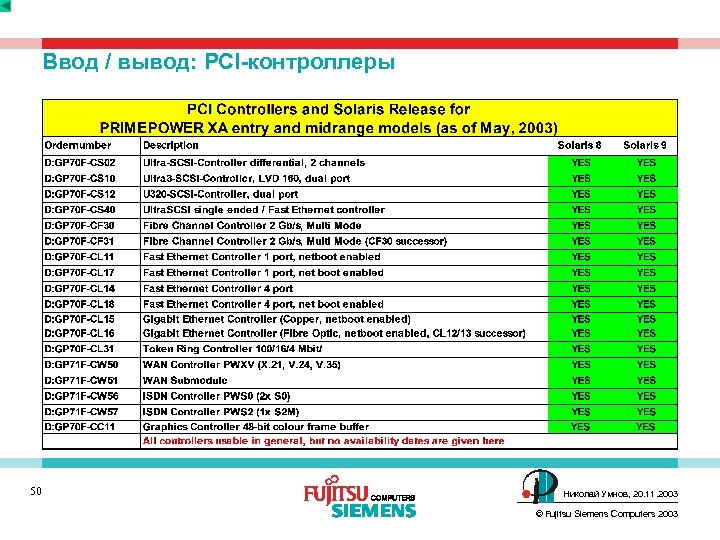

Ввод / вывод: PCI-контроллеры 50 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

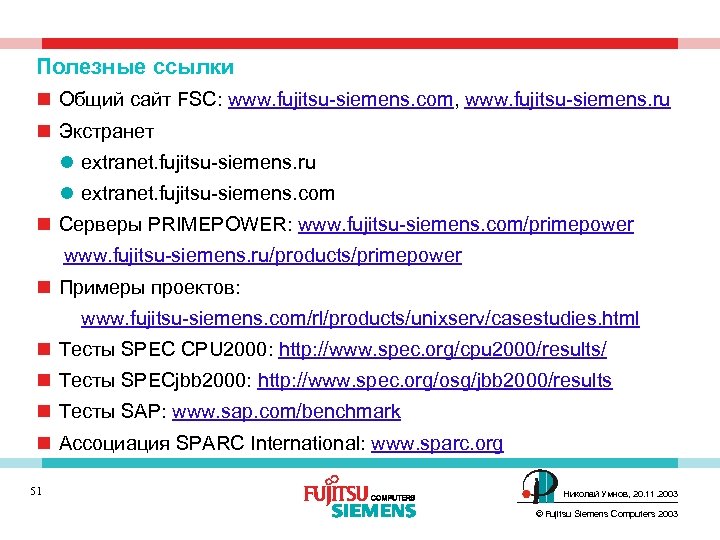

Полезные ссылки n Общий сайт FSC: www. fujitsu-siemens. com, www. fujitsu-siemens. ru n Экстранет l extranet. fujitsu-siemens. ru l extranet. fujitsu-siemens. com n Серверы PRIMEPOWER: www. fujitsu-siemens. com/primepower www. fujitsu-siemens. ru/products/primepower n Примеры проектов: www. fujitsu-siemens. com/rl/products/unixserv/casestudies. html n Тесты SPEC CPU 2000: http: //www. spec. org/cpu 2000/results/ n Тесты SPECjbb 2000: http: //www. spec. org/osg/jbb 2000/results n Тесты SAP: www. sap. com/benchmark n Ассоциация SPARC International: www. sparc. org 51 Николай Умнов, 20. 11. 2003 © Fujitsu Siemens Computers 2003

Спасибо за внимание Николай Умнов Менеджер по маркетингу продукции RISC/UNIX серверы и системы хранения Nickolay. Umnov@fujitsu-siemens. com Тел. (095) 737 -2610
