Серия CLARii ON CX Обзор продуктов

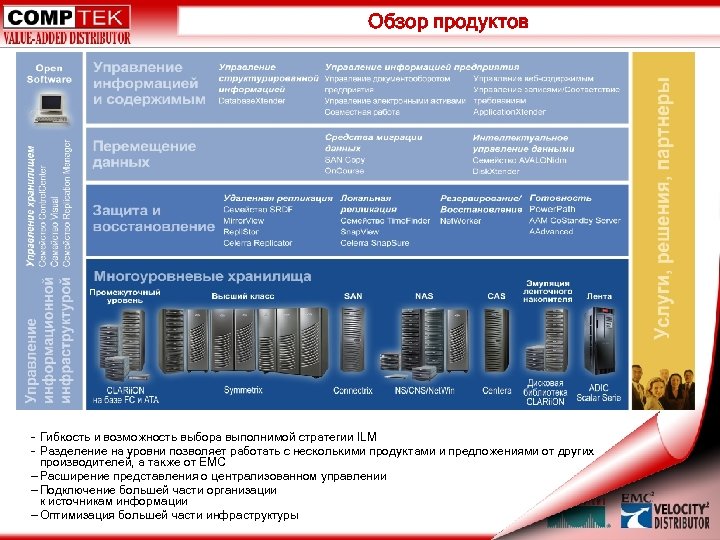

Серия CLARii. ON CX

Обзор продуктов – Гибкость и возможность выбора выполнимой стратегии ILM – Разделение на уровни позволяет работать с несколькими продуктами и предложениями от других производителей, а также от EMC – Расширение представления о централизованном управлении – Подключение большей части организации к источникам информации – Оптимизация большей части инфраструктуры

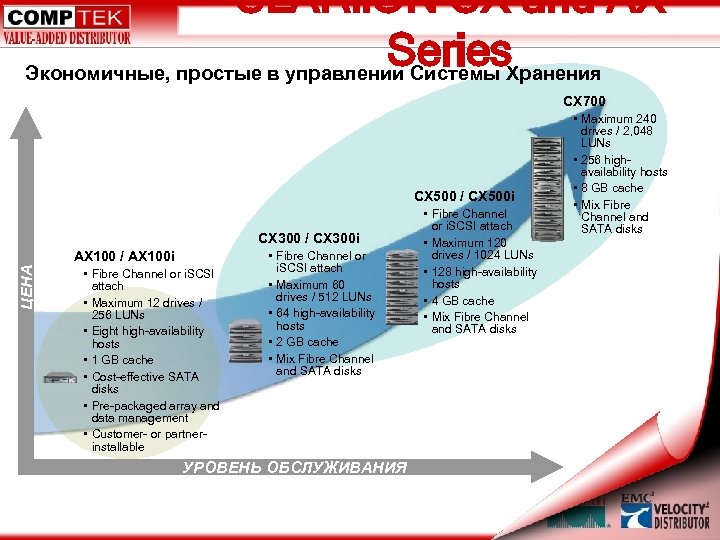

CLARii. ON CX and AX Series. Хранения Экономичные, простые в управлении Системы CX 700 CX 500 / CX 500 i CX 300 / CX 300 i ЦЕНА AX 100 / AX 100 i • Fibre Channel or i. SCSI attach • Maximum 12 drives / 256 LUNs • Eight high-availability hosts • 1 GB cache • Cost-effective SATA disks • Pre-packaged array and data management • Customer- or partnerinstallable • Fibre Channel or i. SCSI attach • Maximum 60 drives / 512 LUNs • 64 high-availability hosts • 2 GB cache • Mix Fibre Channel and SATA disks УРОВЕНЬ ОБСЛУЖИВАНИЯ • Fibre Channel or i. SCSI attach • Maximum 120 drives / 1024 LUNs • 128 high-availability hosts • 4 GB cache • Mix Fibre Channel and SATA disks • Maximum 240 drives / 2, 048 LUNs • 256 highavailability hosts • 8 GB cache • Mix Fibre Channel and SATA disks

CLARii. ON CX: Лидер среди систем хранения среднего уровня • Проверенная архитектура – 12 -летняя история инноваций – Более 175 000 проданных систем • Доступность данных и приложений – Современные функции сохранения целостности данных – Возможность замены оборудования и программного обеспечения без остановки работы • Семейство надежных продуктов для репликации – Локально: полных томов и снимков данных – Удаленно: синхронная и асинхронная работа с данными – Перемещение данных между массивами разных поставщиков • Мощные средства управления – Управление через веб-интерфейс: контроль из любой точки в любое время – Открытый стандартизированный интерфейс • Привлекательная цена – Модульная конструкция: модернизируйте систему по мере необходимости – Экономичная технология ATA

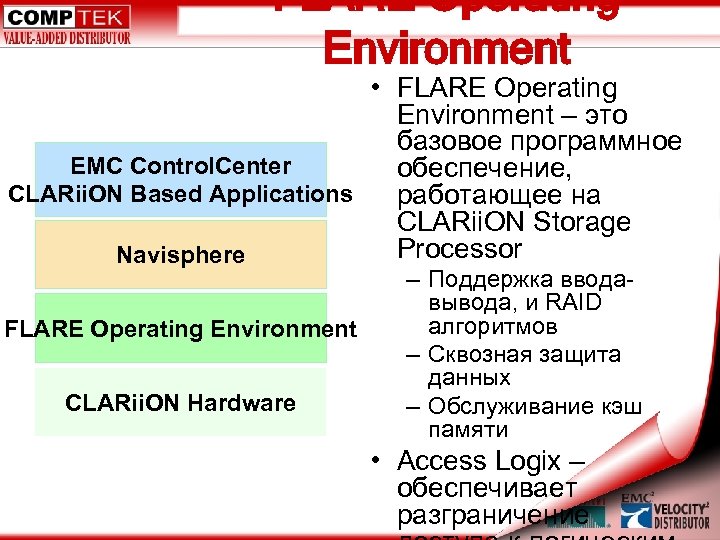

FLARE Operating Environment • FLARE Operating Environment – это базовое программное EMC Control. Center обеспечение, CLARii. ON Based Applications работающее на CLARii. ON Storage Processor Navisphere FLARE Operating Environment CLARii. ON Hardware – Поддержка вводавывода, и RAID алгоритмов – Сквозная защита данных – Обслуживание кэш памяти • Access Logix – обеспечивает разграничение

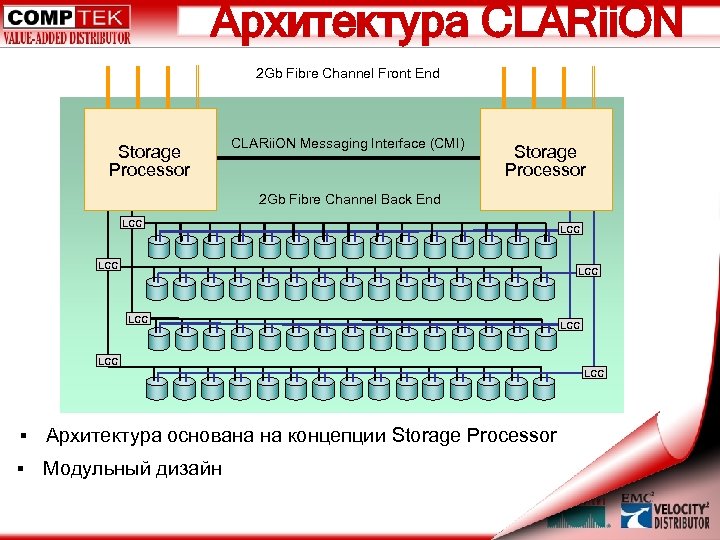

Архитектура CLARii. ON 2 Gb Fibre Channel Front End Storage Processor CLARii. ON Messaging Interface (CMI) Storage Processor 2 Gb Fibre Channel Back End LCC LCC § Архитектура основана на концепции Storage Processor § Модульный дизайн

“Строительные блоки” CLARii. ON CX • Disk Array Enclosure (DAE) – До 15 дисков 2 Gb FC – В DAE 2 -ATA устанавливается до 15 дисков ATA (Advanced Technology Attachment) • Disk Processor Enclosure (DPE) – CX 300 и CX 500 используют DPE 2, которая содержит Storage Processors и до 15 дисков 2 Gb FC • Storage Processor Enclosure (SPE) – Содержит два Storage Processors и не содержит дисков – Используется в CX 700 • Standby Power Supply (SPS) – Резервная батарея питания

Storage Processor • Storage processors устанавливаются парами для повышения отказоустойчивости • Один или два процессора в Storage Processor • Два или четыре внешних порта Fibre Channel 2 Gb • От одного до четырех портов для подключение полок с дисками • Максимум 4 GB 4 Fibre Channel Ports CMI Mirrored Cache CPU FC-AL LCC Storage Processor

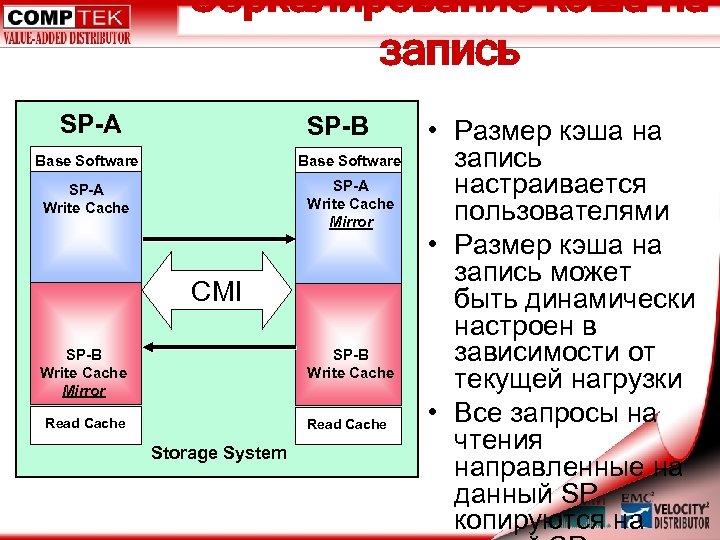

Зеркалирование кэша на запись SP-A SP-B Base Software SP-A Write Cache Mirror CMI SP-B Write Cache Mirror SP-B Write Cache Read Cache Storage System • Размер кэша на запись настраивается пользователями • Размер кэша на запись может быть динамически настроен в зависимости от текущей нагрузки • Все запросы на чтения направленные на данный SP копируются на

Управление кэш памятью • Пользователь может включить или выключить кэш • Настраиваемые пользователем параметры кэша чтения и записи • Кэш настраивается как на уровне SP так и на уровне LUN.

Защита внутренних каналов передачи данных и дисков • Все данные защищены кодом ECC (Error Correction Code) в кэш памяти и кодом четности при передачи внутри массива • Диски отформатированы блоками по 520 byte – 512 byte – данные приложений – 8 bytes - контрольная сумма • SNii. FFER – Работает в фоновом режиме – Читает каждый сектор 512 bytes of user data 8 bytes of data verification One sector or block

CX Disk Array Enclosure (DAE) • Две Link Control Cards (LCC) • Два комбинированных модуля Блок Питания/Вентиляции • Горячая замена всех блоков • Диски FC: – 36 GB 15 K RPM – 73 GB 10 K RPM / 73 GB 15 K RPM – 146 GB 10 K RPM/ 146 GB 15 K RPM – 300 GB 10 K RPM • Диски ATA:

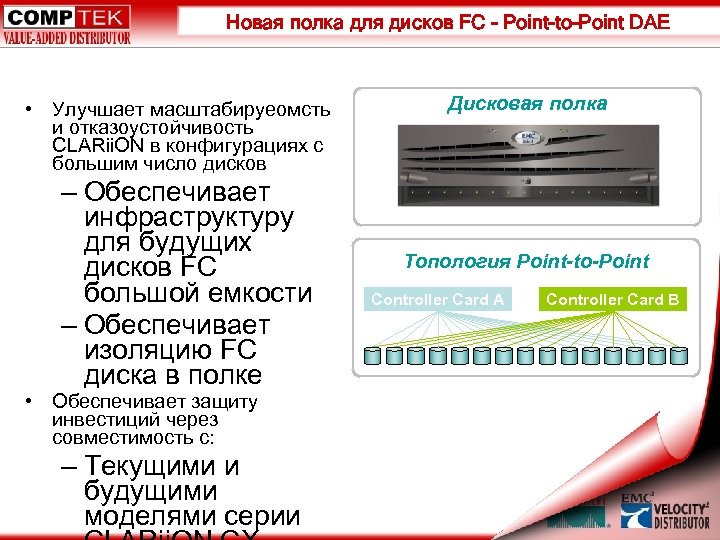

Новая полка для дисков FC - Point-to-Point DAE • Улучшает масштабируеомсть и отказоустойчивость CLARii. ON в конфигурациях с большим число дисков – Обеспечивает инфраструктуру для будущих дисков FC большой емкости – Обеспечивает изоляцию FC диска в полке • Обеспечивает защиту инвестиций через совместимость с: – Текущими и будущими моделями серии Дисковая полка Топология Point-to-Point Controller Card A Controller Card B

Полка для ATA дисков: ATA DAE 2 • Конструктивно базируется на FC DAE 2: – 15 дисков – два блока питания/вентиляции – все конструктивные элементы заменяются в горячем режиме • Внутренний интерфейс к дискам Serial ATA • Две независимые шины Serial ATA к дискам • Link Control Card (LCC) обеспечивает преобразование внешнего интерфейса FC-

Link Control Card • Так же как и в FC DAE 2 в ATA DAE 2 используются Link Control Card, которые обеспечивают: – Избыточное соединение по протоколу FC-AL с другими DAE 2 и Storage Processors – Избыточное соединения к каждому диску в полке – Преобразование внутреннего интерфейса SATA во внешний FC-Al • В отличие от FC DAE 2, где внутренний интерфейс к дискам FC, в ATA DAE 2 внутренний интерфейс SATA

Конверт Parallel-to-Serial и Dual-Port адаптер • • Канистра ATA дисков: Устанавливается в полку ATA DAE 2 Поддерживает механизм горячей замены Имеет светодиодные индикаторы состояния ATA Paddle Card: Монтируется на канистре ATA дисков

Функциональная схема CLARii. ON ATA DAE 2 Fibre Loop to SPA Fibre Loop to SPB Bridge Controller A (FC-ATA LCC "A“) 0 Bridge Controller B Private Fibre Channel (FC-ATA LCC "A“) Serial ATA 1 2 3 … ATA Drive Canisters (15 Total) 14

Сравнения дисков PATA и SATA PATA или SATA диски: • Отличаются только интерфейсом, конструктивно они одинаковы (т. е. базируются на одних и тех же head disk assembly). • Пропускная способность интерфейсов: –SATA – 150 Mb/sec –PATA – 133 Mb/sec • Максимальная внутренняя скорость передачи данных – 60 Mb/sec, т. е. гораздо ниже пропускной способности интерфейсов • В момент объявления в марте 2003 года ATA DAE 2 максимальная емкость и минимальная цена была у PATA дисков • Стоимость за MB пока меньше с PATA дисков Возможные варианты ATA дисков для установки в ATA DAE 2: • HDD ATA с одним портом PATA (применяются в настоящее время): –paddle card выполняет преобразование интерфейса PATA в SATA –paddle card обеспечивает двух портовый доступ с диску • HDD ATA с одним портом SATA (планируются): –paddle card обеспечивает двух портовый доступ с диску • HDD ATA с двумя портами SATA (в будущем, Serial ATA Working Group выпустила спецификацию) –paddle card не нужна

Некоторые ограничения при использовании ATA дисков в системах хранения CLARii. ON CX • RAID группы не могут одновременно содержать ATA и FC диски • Hot Spare для ATA дисков должны находится в ATA полках и не могут быть использованы как Hot Spare для FC дисков • ATA диски не могут быть установлены в первую дисковую полку CLARii. ON CX 300/500; ATA DAE 2 не может быть первой дисковой полкой в CLARii. ON CX 700 • Не следует использовать ATA диски для загрузки (boot disks) серверов

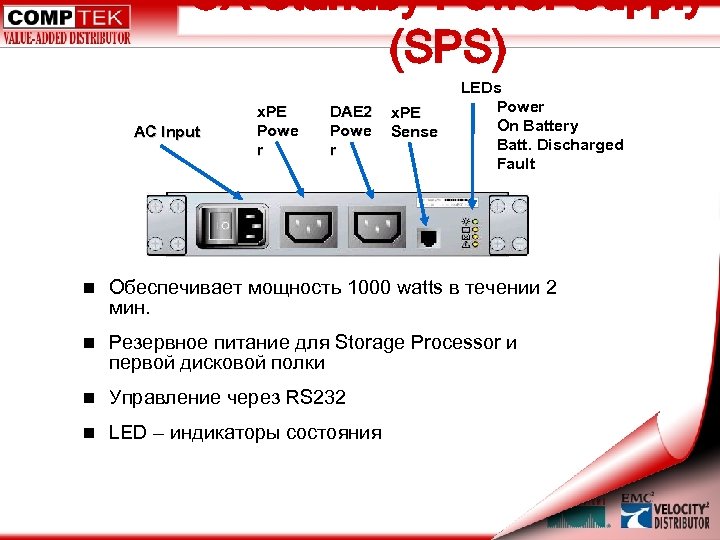

CX Standby Power Supply (SPS) AC Input x. PE Powe r DAE 2 Powe r x. PE Sense LEDs Power On Battery Batt. Discharged Fault n Обеспечивает мощность 1000 watts в течении 2 мин. n Резервное питание для Storage Processor и первой дисковой полки n Управление через RS 232 n LED – индикаторы состояния

CLARii. ON CX 700 • • • 200 K IO/s и 1, 300 MB/s 4 процессора 3 GHz CPUs Память 8 GB 8 front-end портов 2 GB Fibre Channel 8 back-end портов 2 GB Fibre Channel Максимум 2048 LUNs Уровни RAID 0, 1, 1/0, 3, 5 Максимум 240 дисков Диски Fibre Channel Прямое подключение, кластер, SAN До 256 серверов с двумя FC картами

Хранилище Процессор Блок-схема CLARii. ON CX 700 CM I Блок питания SP Fibre Channel x 4 Зеркалируемый кэш ЦП FC Вентилятор ЦП FC FC FC Хранилище Процессор SPS Вентилятор Блок питания SP Fibre Channel x 4 Зеркалируемый кэш Вентилятор ЦП SPS FC ЦП FC LCC FC FC LCC LCC LCC 240 дисков на каждую систему хранения

CX 700 Storage Processor Enclosure (SPE) Quad “LC” Fibre Channel Front End Ports Serial Mgmt. Port PS-A Ports 0 & 1 (LC) BE 2 BE 3 BE 0 BE 1 A BE 2 B BE 3 Ports 2 & 3 (LC) PS-B BE 0 BE 1 LAN Connection SPS Sense Connector Four Backend Fibre Loop Connectors HSSDC- (BE 2, BE 3, BE 0, BE 1) A/C Input

CLARii. ON CX 500 • • • 120 K IO/s и 760 MB/s 2 GB памяти и 2 CPUs на SP 4 front-end порта 2 Gb FC 4 back-end порта 2 Gb FC Максимум 1024 LUNs Модернизация “data-in-place” до CLARii. ON CX 700 Уровни RAID 0, 1, 1/0, 3, 5 Максимум 120 дисков Прямое подключение, кластер, SAN До 128 серверов с двумя FC картами

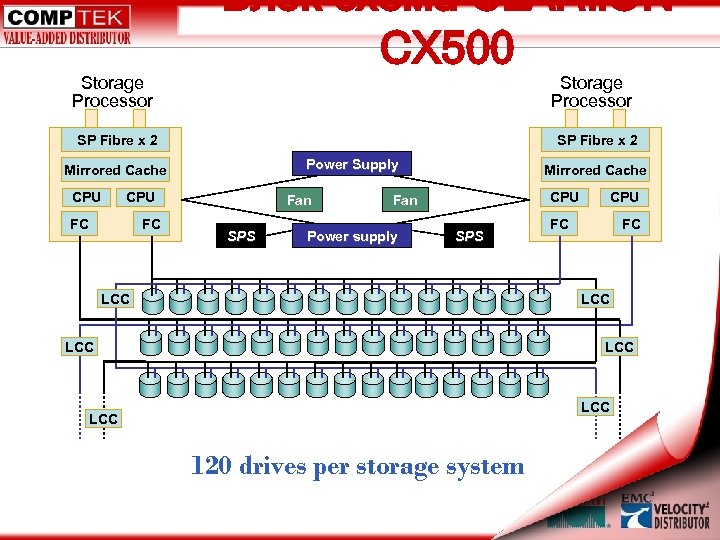

Storage Processor Блок схема CLARii. ON CX 500 Storage Processor SP Fibre x 2 Power Supply Mirrored Cache CPU FC FC Fan SPS Mirrored Cache CPU Fan Power supply SPS LCC CPU FC FC LCC LCC LCC 120 drives per storage system

CX 500 DPE (вид сзади) Enclosure Address Selector Serial Mgmt Port (RJ-45) SP-B A B Integrated Chassis Blowers Two “LC” Fibre Channel Front End Ports Port 1 Integrated Chassis Blowers PS-A (581 W) Port 0 PS-B (581 W) A/C Input SPS Sense Connector LAN Connection Two Backend Fibre Loop Connectors (BE 0, BE 1) SP-A (No Power Switch)

CLARii. ON CX 300 • • • 40 K IO/s и 200 MB/s 1 GB памяти и 1 CPU на один SP 4 front-end порта 2 Gb Fibre Channel 2 back-end порта 2 Gb Fibre Channel Максимум 512 LUNs Модернизация “data-in-place” до CLARii. ON CX 700 и CX 500 Уровни RAID 0, 1, 1/0, 3, 5 Максимум 60 дисков Прямое подключение, кластер, SAN До 15 серверов с двумя FC картами

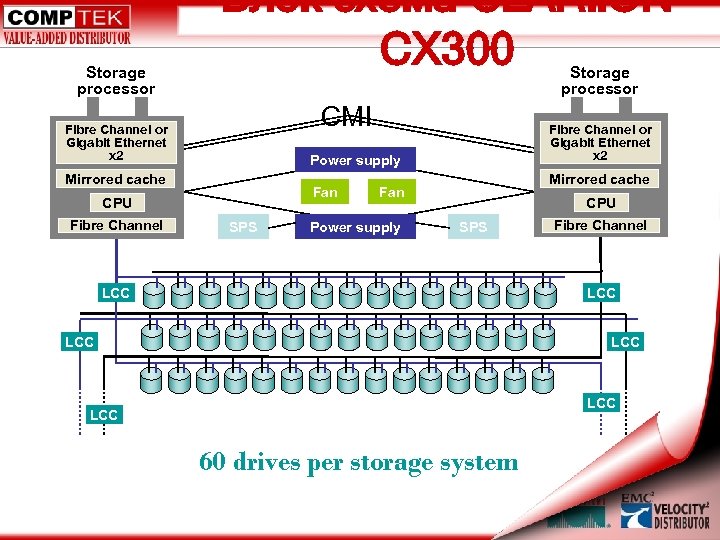

Storage processor Блок схема CLARii. ON CX 300 Storage processor CMI Fibre Channel or Gigabit Ethernet x 2 Power supply Mirrored cache Fan CPU Fibre Channel or Gigabit Ethernet x 2 SPS Mirrored cache Fan Power supply CPU SPS LCC Fibre Channel LCC LCC LCC 60 drives per storage system

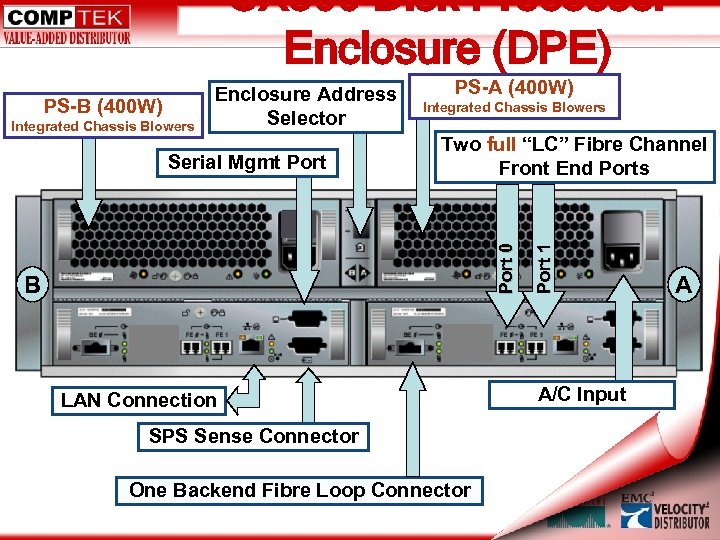

CX 300 Disk Processor Enclosure (DPE) Integrated Chassis Blowers Two full “LC” Fibre Channel Front End Ports Port 0 Serial Mgmt Port PS-A (400 W) B LAN Connection SPS Sense Connector One Backend Fibre Loop Connector Port 1 PS-B (400 W) Enclosure Address Selector A/C Input A

• • • Постоянные источники питания для CLARii. ON Источники питания постоянного тока от 36 до 72 Вольт Требуются на сайтах Телеком провайдеров Разработаны для промышленных/мобильных условий Совместимы с CLARii. ON CX 300, CX 500, и CX 700 в конфигурации с дисками Fibre Channel Сертификация NEBS* Level 3 Сертификация ETSI EN 300 386 * Network Equipment Building System Серия CLARii. ON CX в промышленном исполнении

Ценность модернизации серии CLARii. ON CX Масштабируйте систему по своим потребностям Повторное использование имеющихся активов CLARii. ON Большая вычислительная мощность Лучшая консолидация Большая функциональность Одинаковый пользовательский интерфейс CLARii. ON CX 600 CLARii. ON CX 500 CLARii. ON CX 400 CLARii. ON CX 200 CLARii. ON CX 300 И вся эта модернизация без перемещения данных! CLARii. ON CX 700

Экосистема серии CLARii. ON CX Помогает Консолидировать, Управлять и Защищать информационные ресурсы FLARE operating environment Приложения Oracle SAP Exchange Windows UNIX Сервера это базовое программное обеспечение, работающее на CLARii. ON Storage Processor Navisphere Management Suite стандартный интерфейс управления CLARii. ON Full. Time Power. Path Переключение путей доступа и балансировка нагрузки Snap. View, Mirror. View, и SAN Copy SAN Системы хранения Встроенное в CLARii. ON программное обеспечение для резервного копирования, восстановления и перемещения данных Семейство утилит Replication Manager Управление процессом репликации на уровне приложений Visual family Другие NAS CX 300 CX 500 CX 700 Gateway CX 300 i CX 500 i SRM и SAN – управление Системами хранения и сетью передачи данных

Пакет Navisphere Management Suite Простой и надежный интерфейс управления через веб-браузер • Обеспечивает всестороннее и • • • одновременно упрощенное управление для среды хранения любого размера Доступен через веб-браузер для использования в любом месте и в любое время Простой интуитивный интерфейс Выполняет роль управляющего интерфейса для приложений, работающих под управлением Navisphere: Navisphere Analyzer, Snap. View, Mirror. View, SAN Copy Обеспечивает безопасность с помощью протокола SSL и строгой аутентификации пользователя для обеспечения конфиденциальности и контроля доступа Поддерживает подключения хостов, маскирование LUN и автоматизацию с помощью интерфейса командной строки

Стандартные функции CLARii. ON FLARE Meta. LUN • • • Разделение логической структуры данных от их физического размещения Meta. LUN позволяет увеличивать размер тома online без остановки приложения Преимущества meta. LUN – Улучшает утилизацию системы хранения – Позволяет распределить данные на большее количество дисков, что улучшает производительность

Стандартные функции CLARii. ON FLARE Virtual LUN • Перемещение томов внутри CLARii. ON CX без остановки приложения • Упрощает управление массивом – Оптимизация производительности – Улучшает утилизацию массива – Перемещение данных на более совершенные диски

EMC Full. Time Power. Path • Программное обеспечение для серверов – автоматически определяет и изолирует сбойный путь к системе хранения • Сервер обычно подключается по нескольким путям к системе хранения • Если HBA, кабель или коммутатор выйдут из строя, Power. Path перенаправит I/O через другой маршрут • Если Storage Processor выйдет из строя, то Power. Path “перетащит” LUN на другой SP и перенаправит I/O через другой маршрут • Динамическое балансирование нагрузки между доступными путями к LUN Application Power. Path Request sd HBA FC Switch 0 1 SP A FC Switch 0 SP B 1

Snap. View Создает мгновенные копии на высокоскоростном диске • Быстрое резервное копирование Высокоскоростное резервное копирование на диски – Резервная копия создается за секунды – Приложения остаются в оперативном режиме • Exchange, SQL Server, Oracle. . . Производственные данные вторник 18: 00 • Более быстрое восстановление – Мгновенное восстановление с резервной копии – Удобный выбор из нескольких резервных копий • Простота внедрения Производственные данные – Настройка с помощью мастера – Пригодность для всех основных ОС и приложений • Простота использования – Простое управление с помощью Navisphere – Автоматизация через интерфейс командной строки • Экономическая эффективность – Возможность выбора между полными копиями, основанными на указателях и экономящими пространство – Выбор между Fibre Channel дисками и недорогими дисками АТА Производственные данные вторник 18: 00 Понедельник 8: 00

Snap. View: Consistent Split • Сохранят мгновенную, согласованную копию логически связанных томов – Поддерживает clones / BCVs и snapshots – Все LUN задействованные в копировании должны находится на одном массиве • Восстановление с ранее сделанной согласованной копии – Можно восстанавливать отдельные тома – Одновременное Consistent fracture of clones / BCVs Debit BCV Credit BCV Debit Credit Debit snapshot Credit snapshot Consistent start of a snapshot session

EMC Mirror. View Synchronous и Asynchronous • Привлекательная цена – Экономичная платформа хранения CLARii. ON – Возможность использования технологии ATA Source DB Source logs (Асинхронная репликация) • Простота – Web- интерфейс Navisphere Management Suite GUI для установки и управления – Мощный интерфейс командной строки • Гибкость Target index Fibre Channel source target – Синхронный и Асинхронный режимы – Интеграция с локальной репликацией (Snap. View) – Возможность сохранения на диски состояния процесса репликации для быстро и надежного рестарта – Ручной или автоматический рестарт • Обслуживание и поддержка от ЕМС – Службы проектирования и внедрения Target logs Source index – Нет ограничений по полосе пропускания Target DB Consistency Groups

EMC SAN Copy Технология перемещения и защиты данных совместимая и массивами других производителей Производительность Могут используются сети SAN или WAN для передачи данных CX 500/CX 700 Полные или инкрементальные копии Двунаправленное копирование Не требует ресурсов сервера Простота управления Data Филиал 1 Открытость Data Филиал 2 EMC CLARii. ON, Symmetrix IBM DS Series (FASt. T), 2105 -F 20, 2105 -E 20, and 2105 -800 Hitachi 9200, 9960 HP EVA, MA, EMA, MSA 1000 Sun Stor. Edge T 3 Data Управление через Navisphere или Replication Manager Не требуется дополнительное оборудование Data

SAN Copy/E Дополнительные возможности для моделей CLARii. ON CX 300 и AX 100 • Новое встроенное программное обеспечение для CLARii. ON CX 300 и AX 100 – Упрощает консолидацию данных с удаленных площадок в центр обработки данных (например для резервного копирования и составления отчетов) • Обеспечивает дополнительные возможности по перемещению и защите данных с CLARii. ON AX 100 с SAN Copy/E Source Push Destination Push CLARii. ON CX 400, CX 500, CX 600, или CX 700 с SAN Copy Source CLARii. ON CX 300 с SAN Copy/E

Управление с помощью Replication Manager • Управляющее программное обеспечение автоматизирующее создание, управление и использование реплик данных, создаваемых на системе хранения • Интеграция с приложениями, серверами и системами хранения • Интуитивно понятный интерфейс существенно упрощает использование технологий репликации данных EMC: Snap. View, SAN Copy, Time. Finder family, и Celerra Snap. Sure

Управление с помощью Replication Manager Integrated Приложен Операционные ий системы Oracle Exchange SQL Server UDB Windows 2000, 2003 Sun Solaris, HP-UX, IBM AIX Linux Технологии Файловые Репликации системы Microsoft VSS UFS Vx. VM, Vx. FS NTFS HFS, JFS HP LVM IBM AIX LVM Sun LVM Кластеры Symmetrix Time. Finder/Mirror, Time. Finder/Clone, Time. Finder/Snap SRDF/S ECA (consistency) CLARii. ON Автоматизирует процесс создание копий данных и Snap. View (snapshot или clone) восстановление на уровне приложений, серверов и систем хранения SAN Copy Преимущества Обеспечивает единую точку управления всеми Celerra i. SCSI репликами данных Celerra Snap. Sure snapshot Поддерживается широкий набор платформ, операционных систем и приложений EMC Full. Time Auto. Start (ранее AAM) MSCS VCS HACMP Sun Cluster HP / Service Guard

Replication Manager/SE • Упрощенная версия Replication Manager/Local для: – CLARii. ON CX 300, CX 400, CX 500, CX 600, and CX 700 – Snap. View BCVs – Snap. View snapshots of BCVs – SAN Copy • Позволяет администраторам приложений создавать копии БД MS Exchange и MS SQL Server без углубленного изучения

Построение катастрофоустойчивого решения для MS Exchange с использованием RM/SE и SAN Copy
