Середовища передвавння даних Типи кабелів

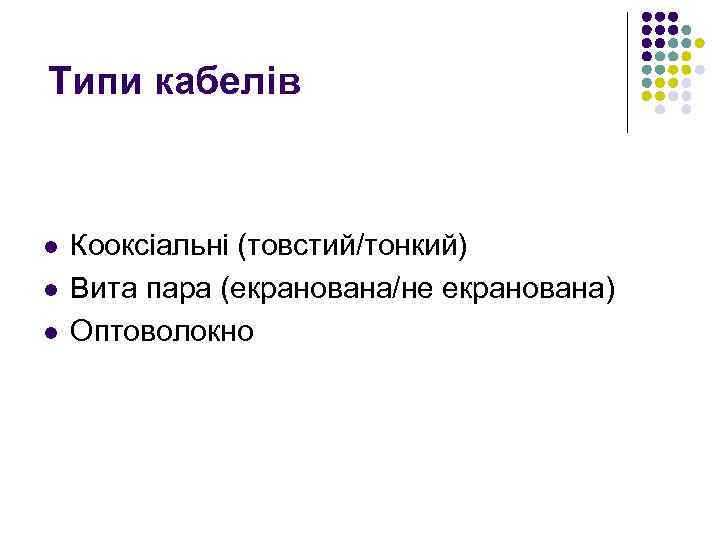

Типи кабелів l l l Кооксіальні (товстий/тонкий) Вита пара (екранована/не екранована) Оптоволокно

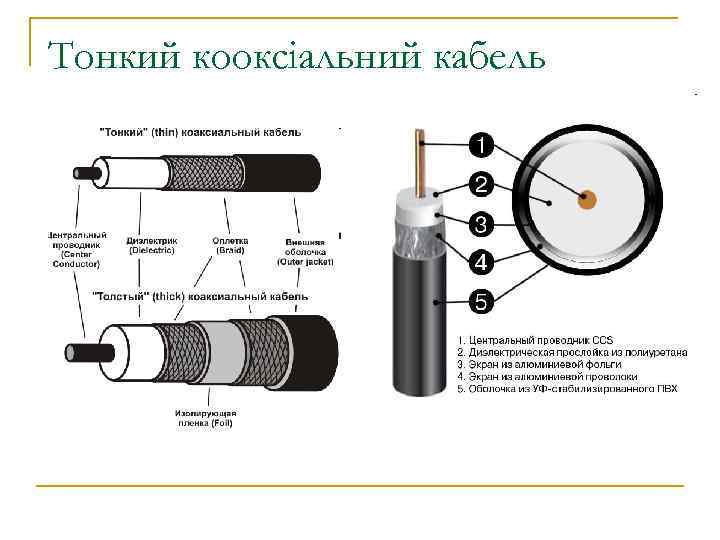

Тонкий кооксіальний кабель

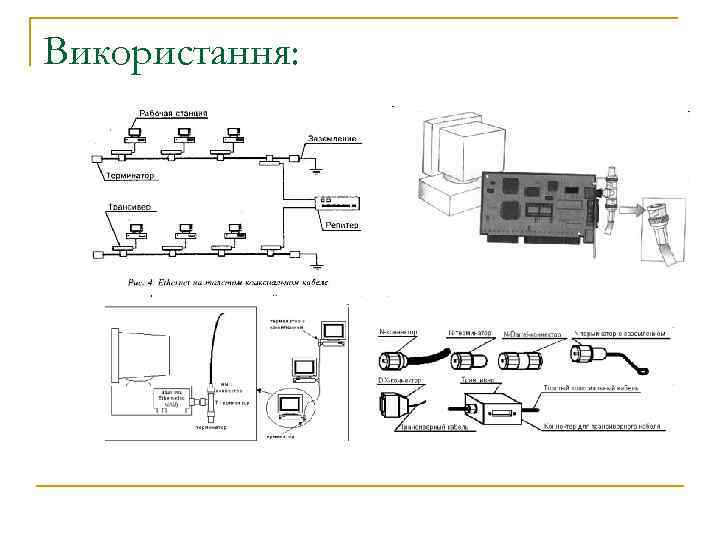

Використання:

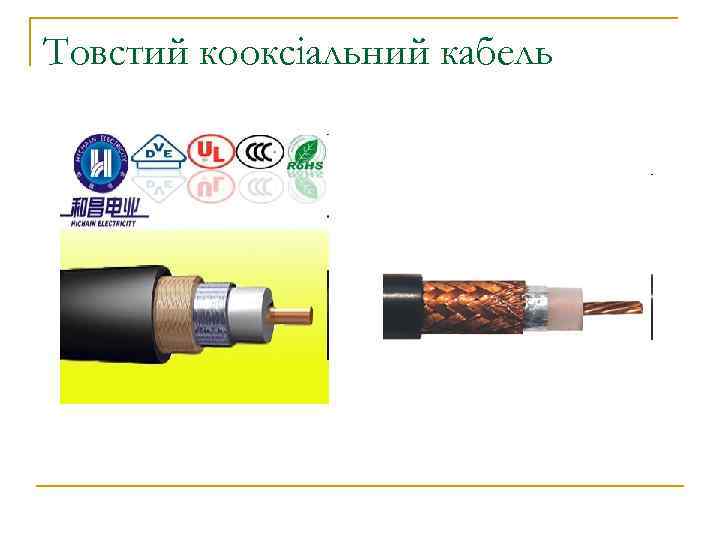

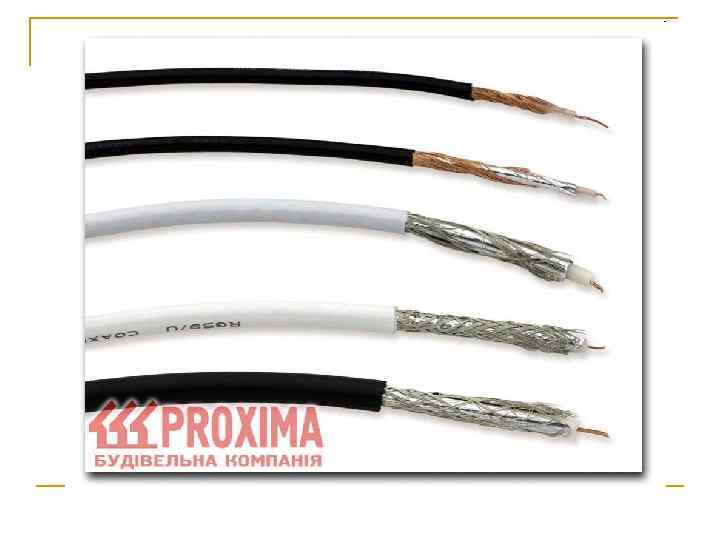

Товстий кооксіальний кабель

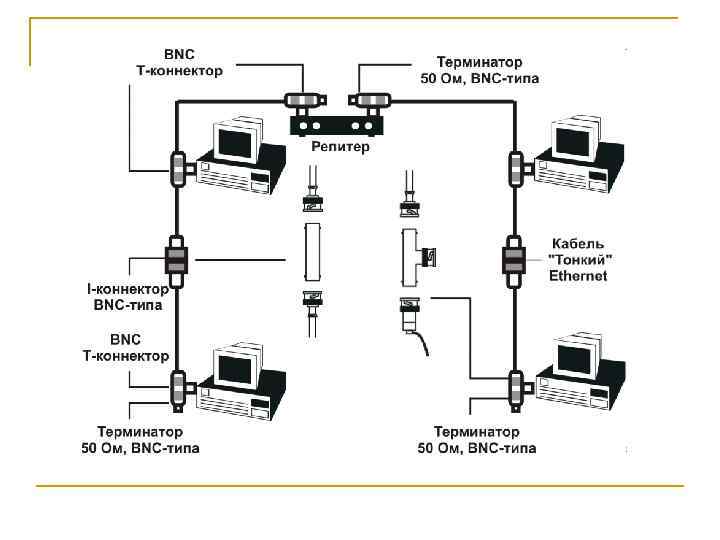

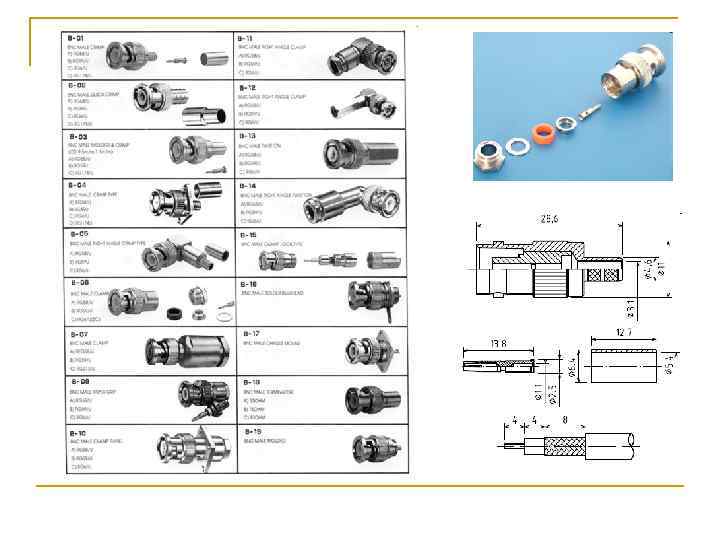

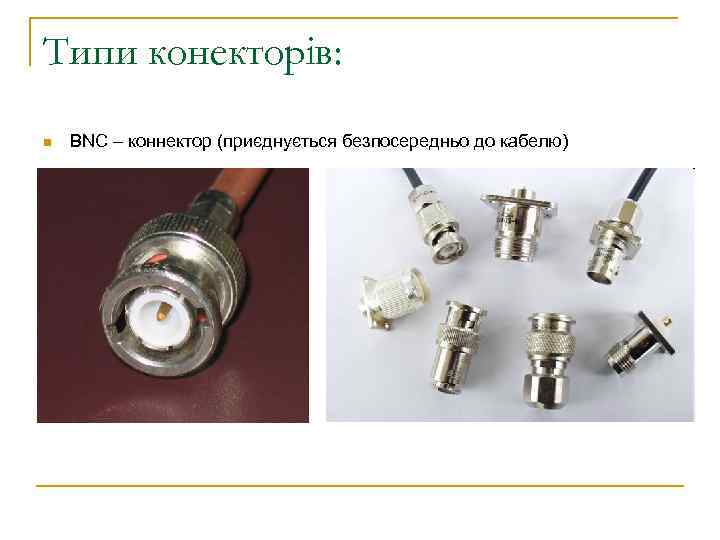

Типи конекторів: n BNC – коннектор (приєднується безпосередньо до кабелю)

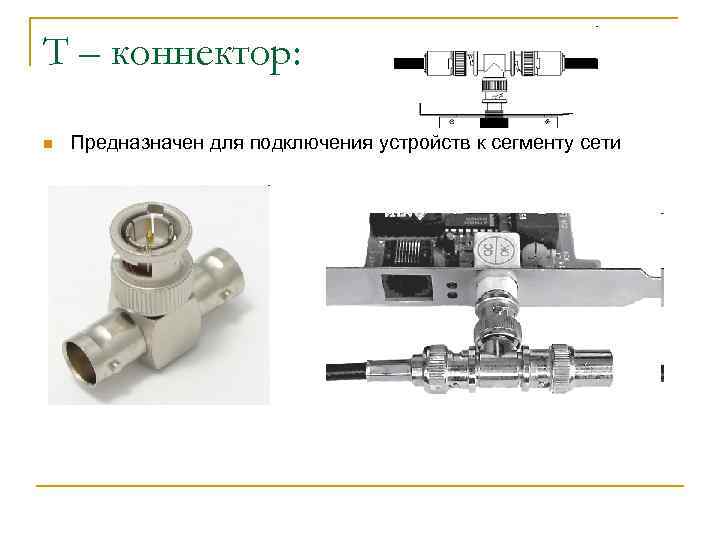

T – коннектор: n Предназначен для подключения устройств к сегменту сети
I – коннектор n Применяется для соединения двух кусков коаксиального кабеля с расположенными на концах разъемами. А также для организации подвода коаксиального кабеля к рабочему месту, что бы избежать случайного обрыва или нежелательного перегиба основного провода

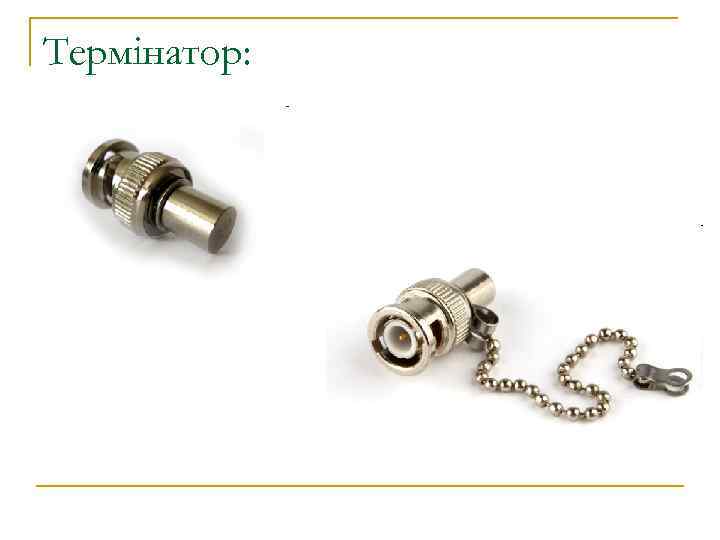

Термінатор:

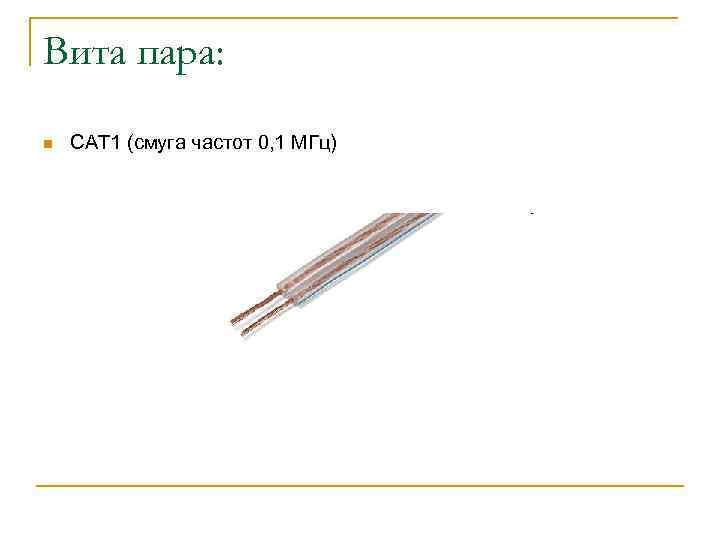

Вита пара: n CAT 1 (смуга частот 0, 1 МГц)

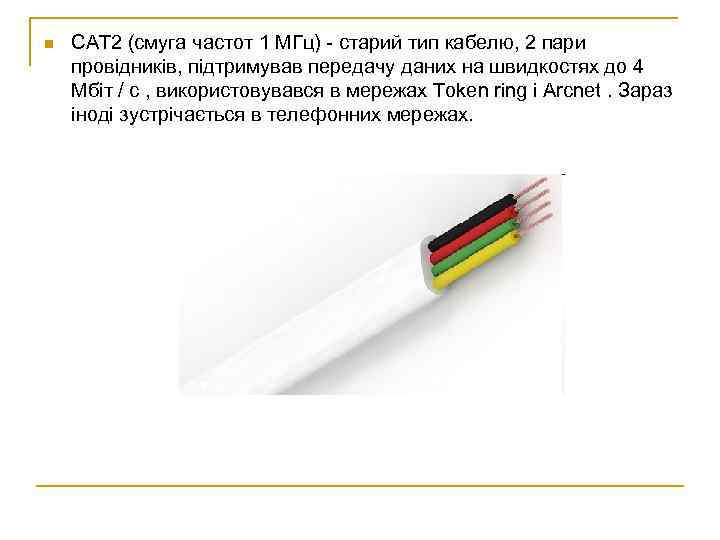

n CAT 2 (смуга частот 1 МГц) - старий тип кабелю, 2 пари провідників, підтримував передачу даних на швидкостях до 4 Мбіт / с , використовувався в мережах Token ring і Arcnet. Зараз іноді зустрічається в телефонних мережах.

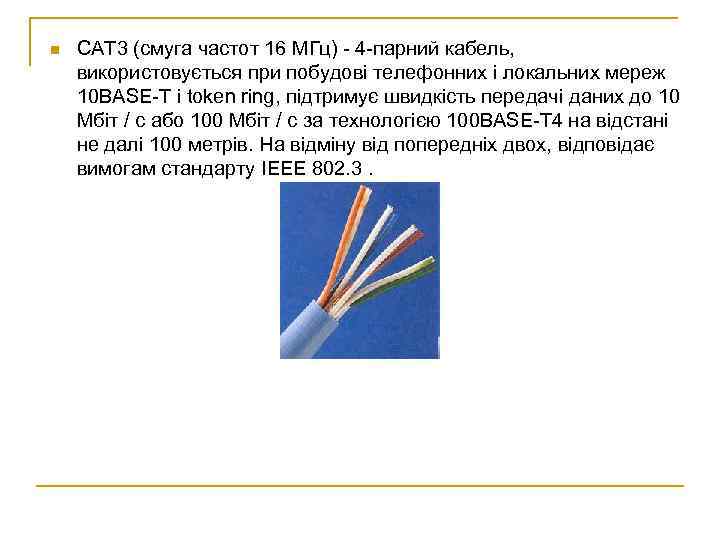

n CAT 3 (смуга частот 16 МГц) - 4 -парний кабель, використовується при побудові телефонних і локальних мереж 10 BASE-T і token ring, підтримує швидкість передачі даних до 10 Мбіт / с або 100 Мбіт / с за технологією 100 BASE-T 4 на відстані не далі 100 метрів. На відміну від попередніх двох, відповідає вимогам стандарту IEEE 802. 3.

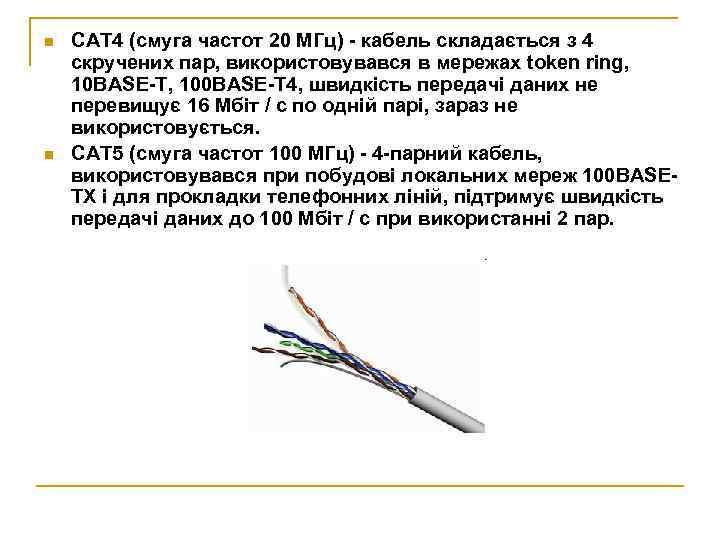

n n CAT 4 (смуга частот 20 МГц) - кабель складається з 4 скручених пар, використовувався в мережах token ring, 10 BASE-T, 100 BASE-T 4, швидкість передачі даних не перевищує 16 Мбіт / с по одній парі, зараз не використовується. CAT 5 (смуга частот 100 МГц) - 4 -парний кабель, використовувався при побудові локальних мереж 100 BASETX і для прокладки телефонних ліній, підтримує швидкість передачі даних до 100 Мбіт / с при використанні 2 пар.

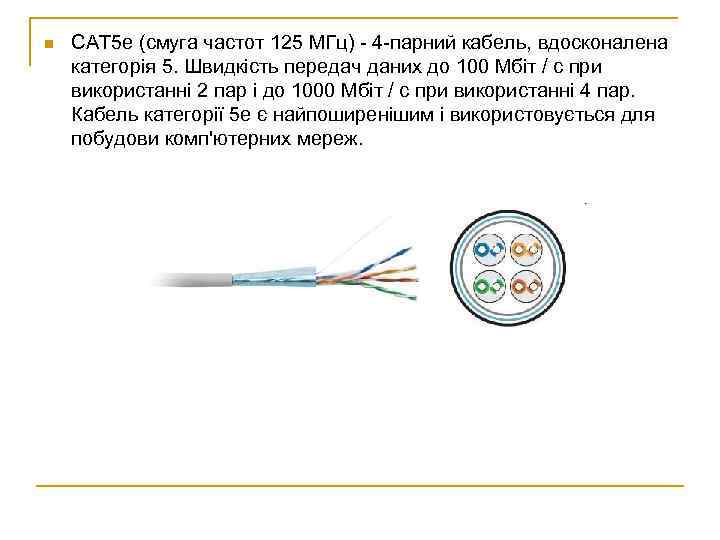

n CAT 5 e (смуга частот 125 МГц) - 4 -парний кабель, вдосконалена категорія 5. Швидкість передач даних до 100 Мбіт / с при використанні 2 пар і до 1000 Мбіт / с при використанні 4 пар. Кабель категорії 5 e є найпоширенішим і використовується для побудови комп'ютерних мереж.

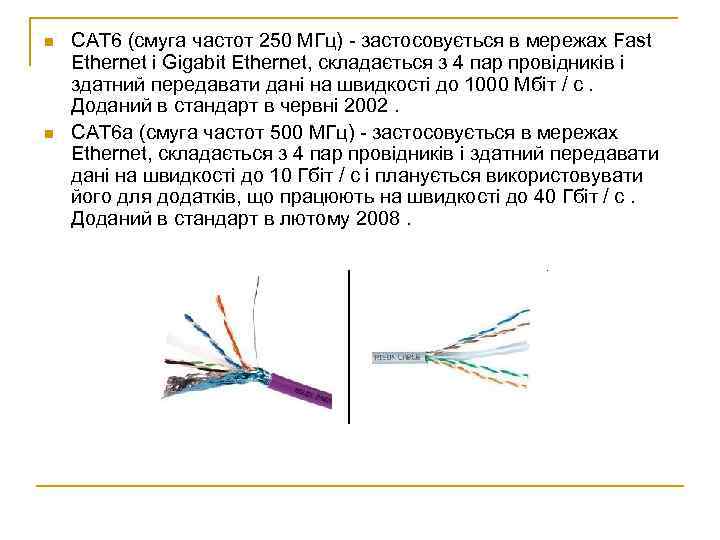

n n CAT 6 (смуга частот 250 МГц) - застосовується в мережах Fast Ethernet і Gigabit Ethernet, складається з 4 пар провідників і здатний передавати дані на швидкості до 1000 Мбіт / с. Доданий в стандарт в червні 2002. CAT 6 a (смуга частот 500 МГц) - застосовується в мережах Ethernet, складається з 4 пар провідників і здатний передавати дані на швидкості до 10 Гбіт / с і планується використовувати його для додатків, що працюють на швидкості до 40 Гбіт / с. Доданий в стандарт в лютому 2008.

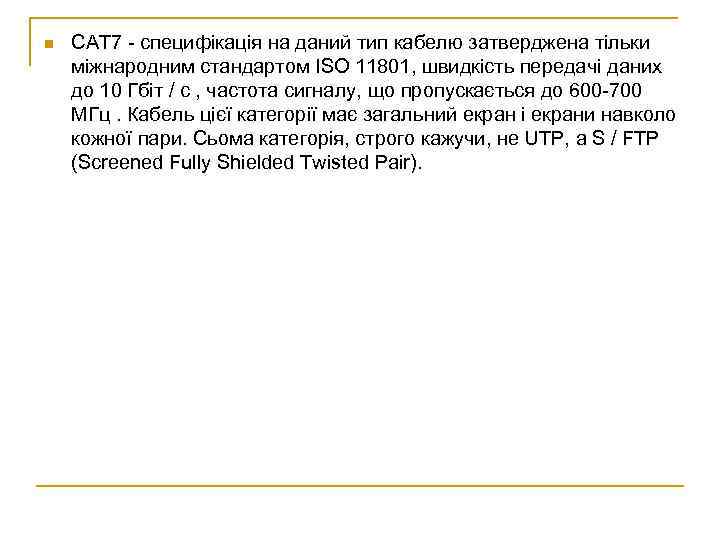

n CAT 7 - специфікація на даний тип кабелю затверджена тільки міжнародним стандартом ISO 11801, швидкість передачі даних до 10 Гбіт / с , частота сигналу, що пропускається до 600 -700 МГц. Кабель цієї категорії має загальний екран і екрани навколо кожної пари. Сьома категорія, строго кажучи, не UTP, а S / FTP (Screened Fully Shielded Twisted Pair).

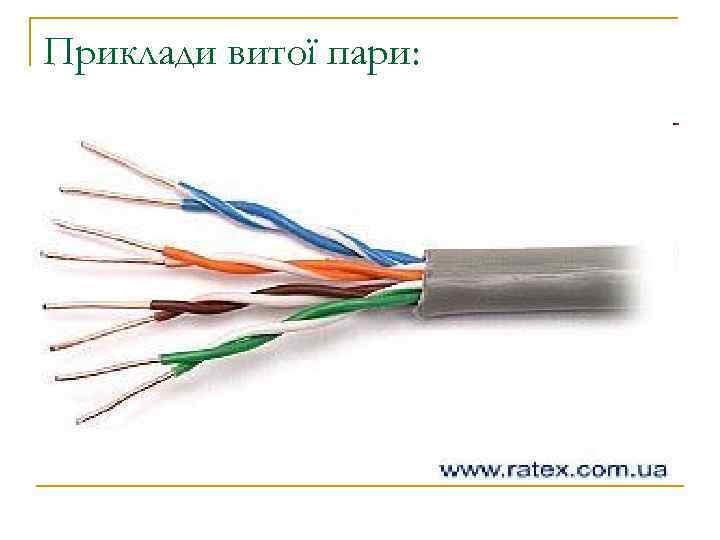

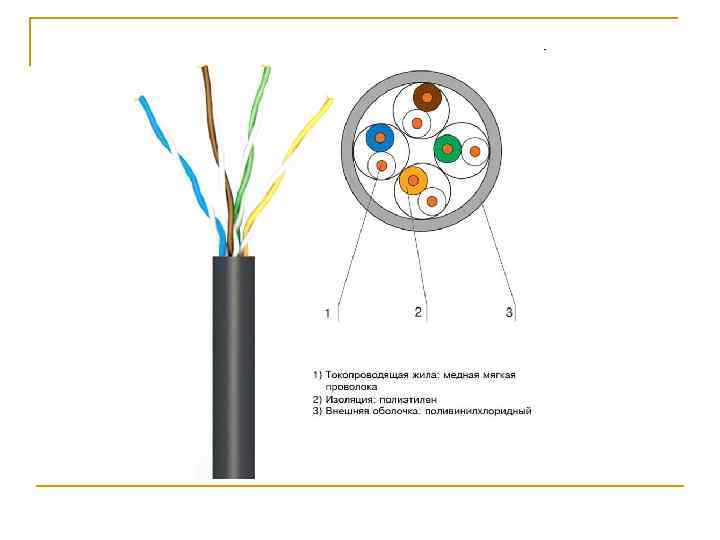

Приклади витої пари:

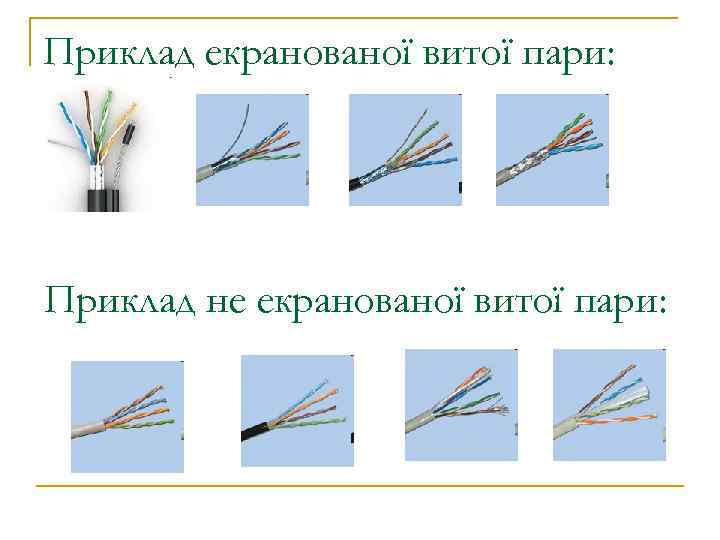

Приклад екранованої витої пари: Приклад не екранованої витої пари:

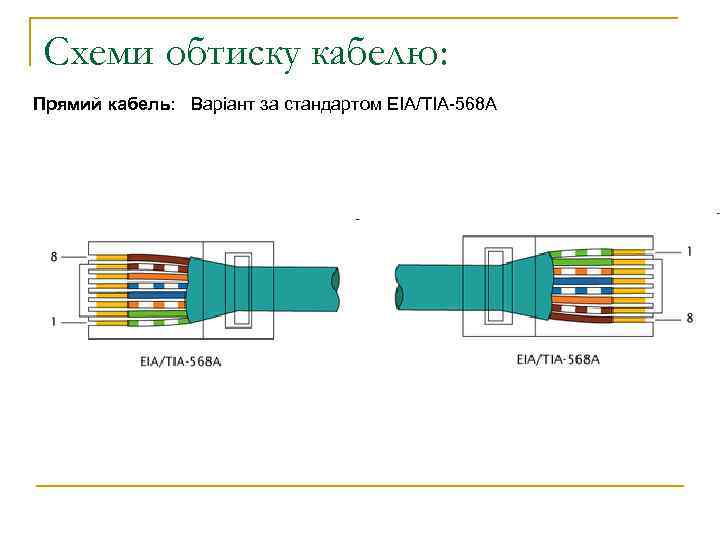

Схеми обтиску кабелю: Прямий кабель: Варіант за стандартом EIA/TIA-568 A
n Варіант за стандартом EIA/TIA-568 B (використовується найчастіше)

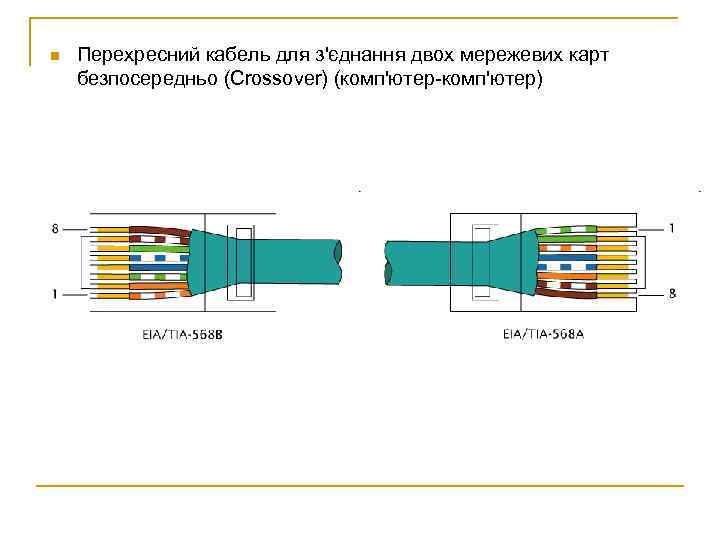

n Перехресний кабель для з'єднання двох мережевих карт безпосередньо (Crossover) (комп'ютер-комп'ютер)
Засоби монтажу кабелю: Крімпер простий обжимний інструмент для усадки роз'ємів rj 45
Робоча частина «обтискача» : для восьми-, шестиконтактних роз'ємів і регульований різак, що дозволяє зняти зовнішню ізоляцію, без пошкодження проводів пар.

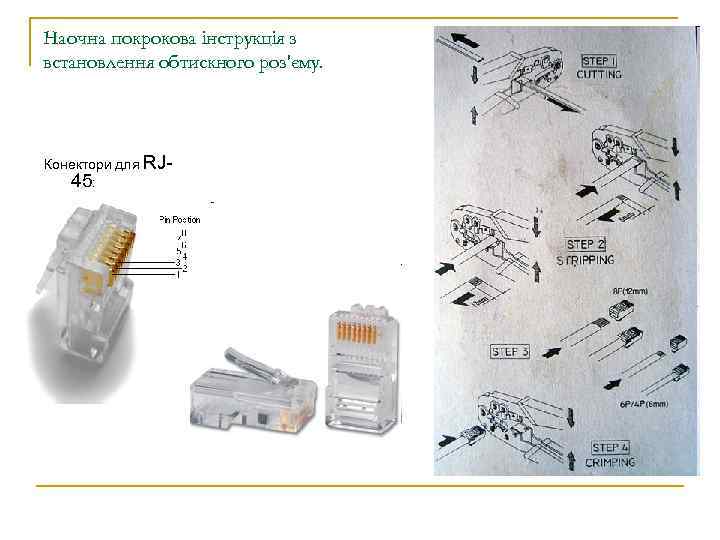

Наочна покрокова інструкція з встановлення обтискного роз'єму. Конектори для RJ 45:

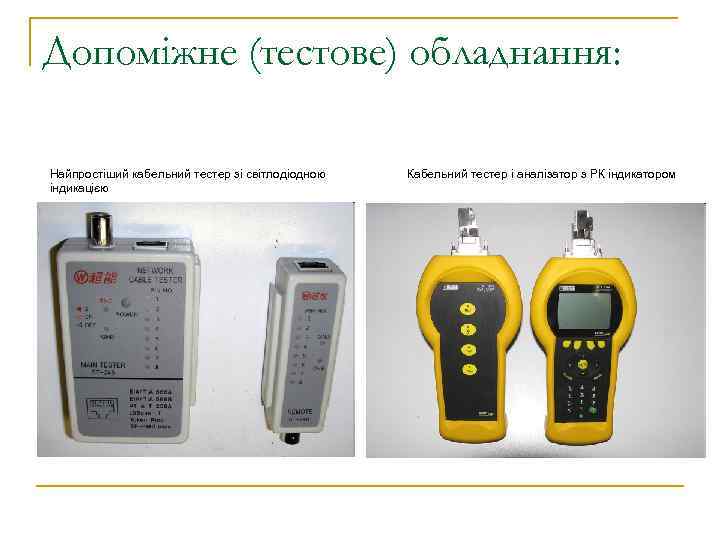

Допоміжне (тестове) обладнання: Найпростіший кабельний тестер зі світлодіодною індикацією Кабельний тестер і аналізатор з РК індикатором

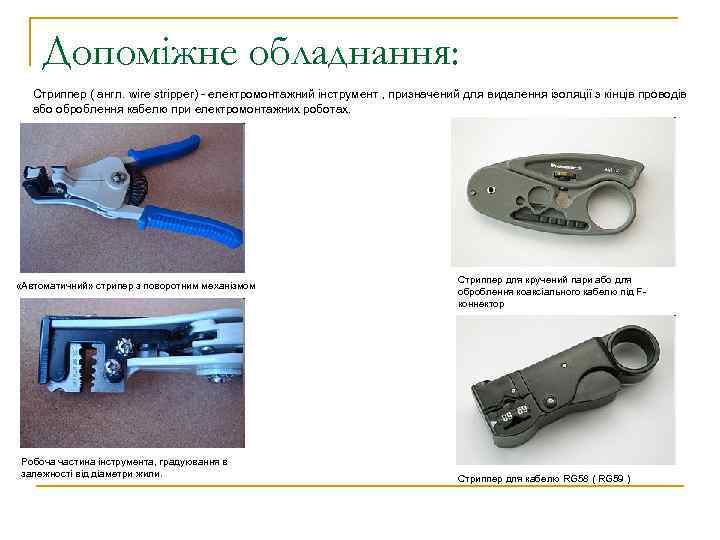

Допоміжне обладнання: Стриппер ( англ. wire stripper) - електромонтажний інструмент , призначений для видалення ізоляції з кінців проводів або оброблення кабелю при електромонтажних роботах. «Автоматичний» стрипер з поворотним механізмом Робоча частина інструмента, градуювання в залежності від діаметри жили. Стриппер для кручений пари або для оброблення коаксіального кабелю під Fконнектор Стриппер для кабелю RG 58 ( RG 59 )

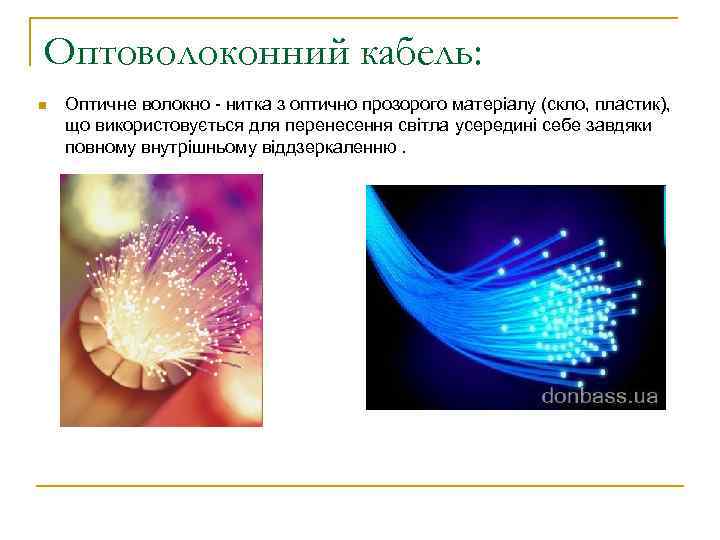

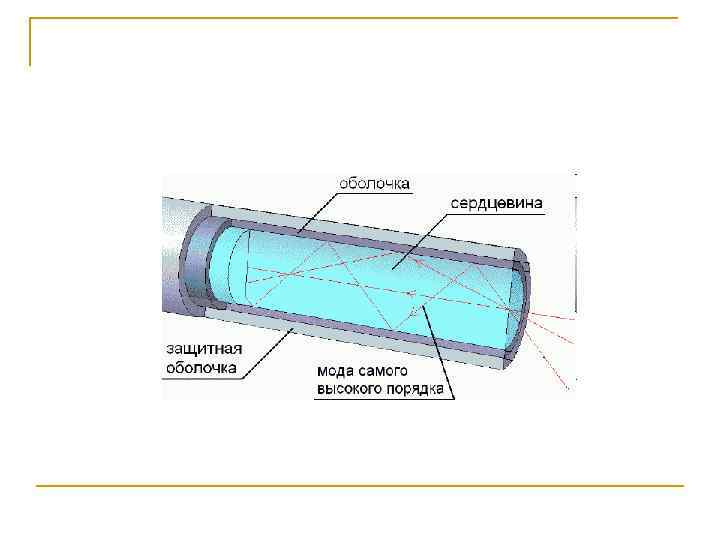

Оптоволоконний кабель: n Оптичне волокно - нитка з оптично прозорого матеріалу (скло, пластик), що використовується для перенесення світла усередині себе завдяки повному внутрішньому віддзеркаленню.

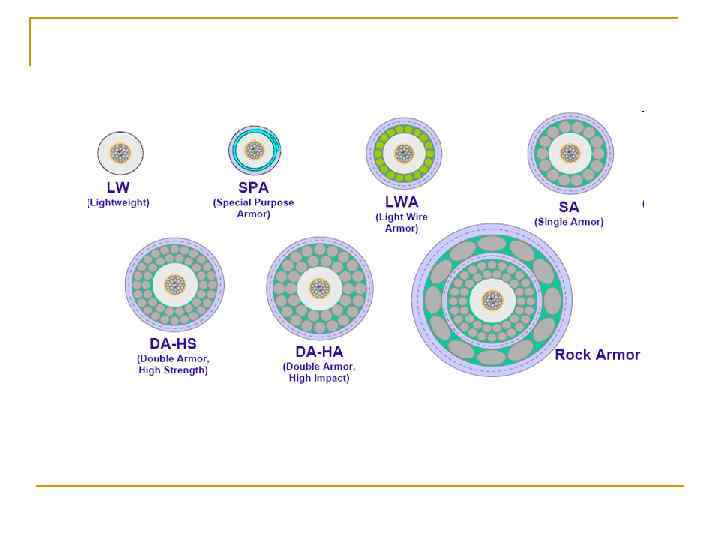

Конструкція
Інші сфери застосування
