Сентябрь 2012 Обучение по двигателю MPE 850
Agenda of Presentation Обучение по MPE 850 1 Спецификация L 2 Конструкция L 3 Система смазки L 4 Система охлаждения L 5 EMS Техническое обслуживание L 6 L Диагностика 8 2/16/2018 L Гарантия 2

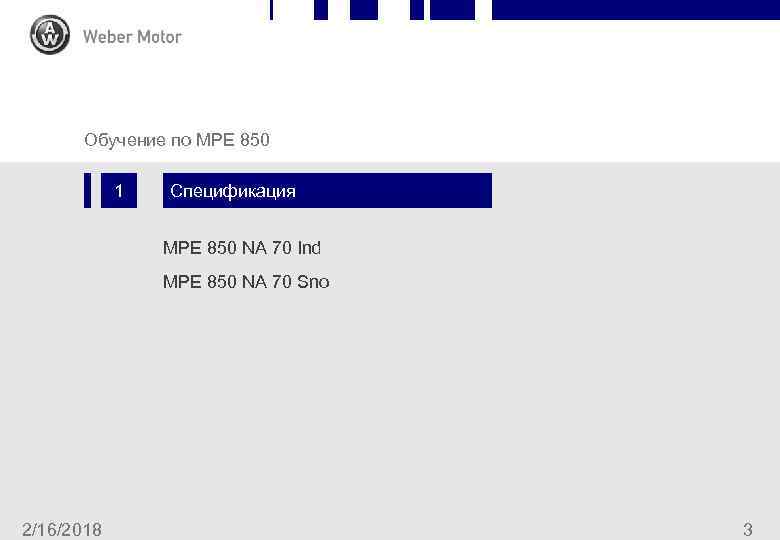

Chapter Slide Обучение по MPE 850 1 Спецификация MPE 850 NA 70 Ind MPE 850 NA 70 Sno 2/16/2018 3

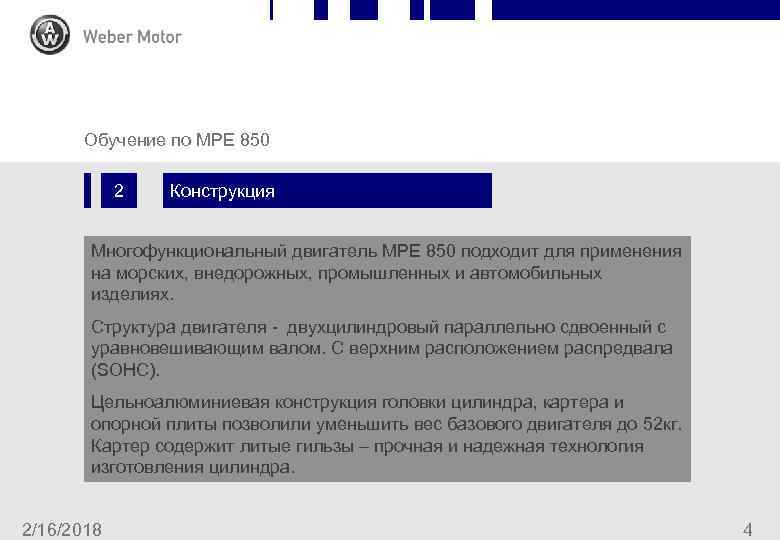

Chapter Slide Обучение по MPE 850 2 Конструкция Многофункциональный двигатель MPE 850 подходит для применения на морских, внедорожных, промышленных и автомобильных изделиях. Структура двигателя - двухцилиндровый параллельно сдвоенный с уравновешивающим валом. С верхним расположением распредвала (SOHC). Цельноалюминиевая конструкция головки цилиндра, картера и опорной плиты позволили уменьшить вес базового двигателя до 52 кг. Картер содержит литые гильзы – прочная и надежная технология изготовления цилиндра. 2/16/2018 4

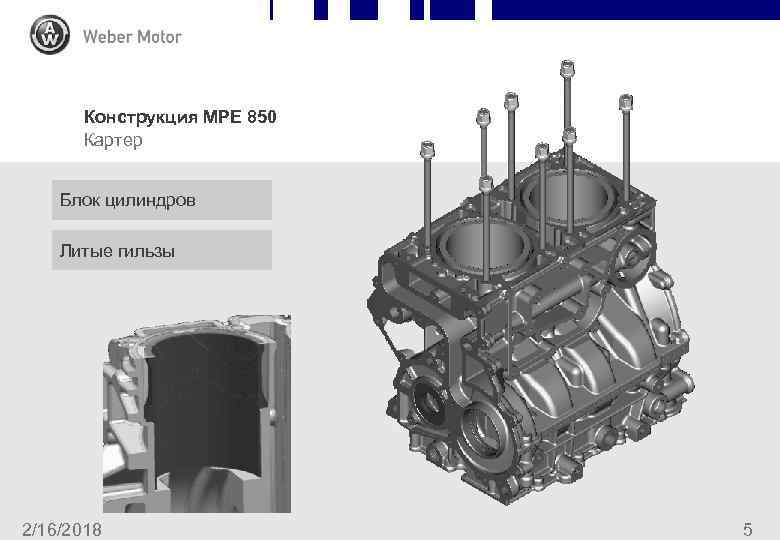

Конструкция MPE 850 Картер Блок цилиндров Литые гильзы 2/16/2018 5

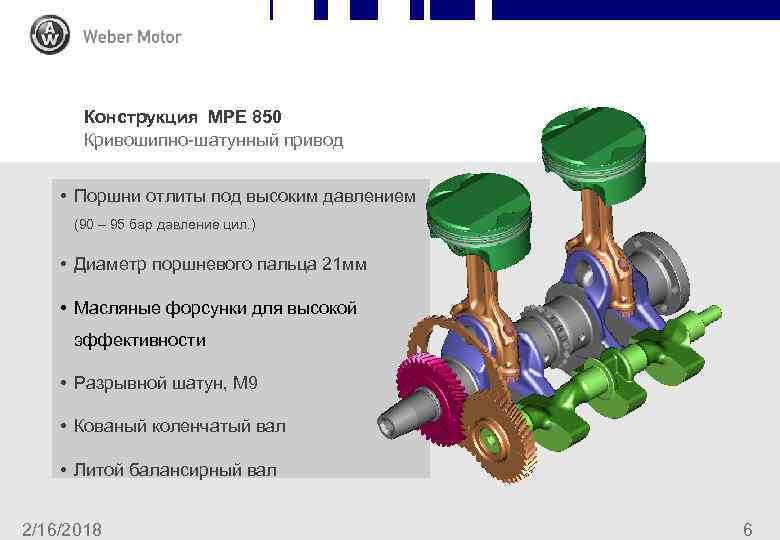

Конструкция MPE 850 Кривошипно-шатунный привод • Поршни отлиты под высоким давлением (90 – 95 бар давление цил. ) • Диаметр поршневого пальца 21 мм • Масляные форсунки для высокой эффективности • Разрывной шатун, M 9 • Кованый коленчатый вал • Литой балансирный вал 2/16/2018 6

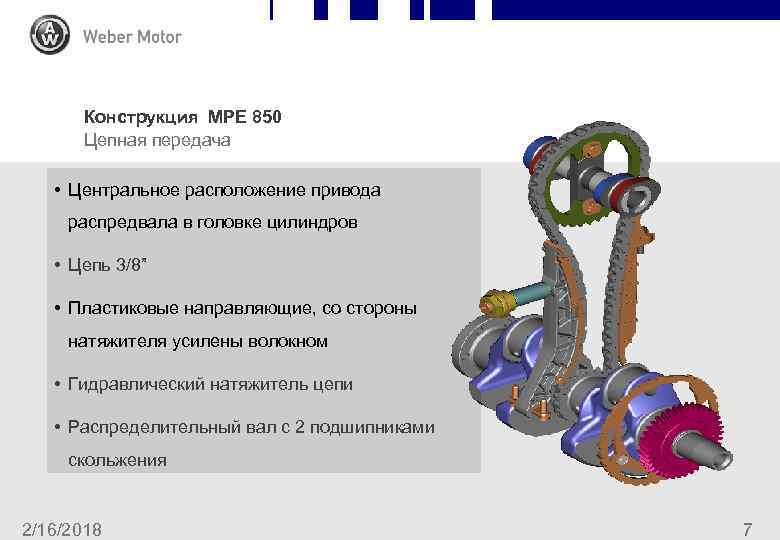

Конструкция MPE 850 Цепная передача • Центральное расположение привода распредвала в головке цилиндров • Цепь 3/8” • Пластиковые направляющие, со стороны натяжителя усилены волокном • Гидравлический натяжитель цепи • Распределительный вал с 2 подшипниками скольжения 2/16/2018 7

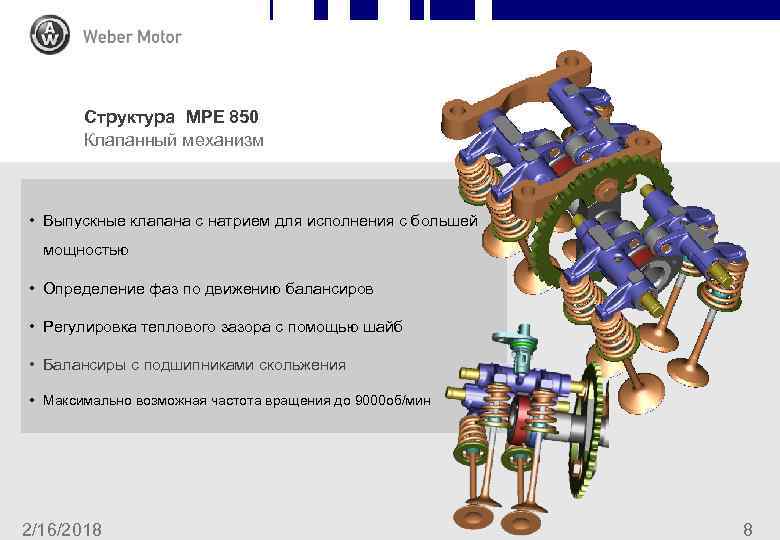

Структура MPE 850 Клапанный механизм • Выпускные клапана с натрием для исполнения с большей мощностью • Определение фаз по движению балансиров • Регулировка теплового зазора с помощью шайб • Балансиры с подшипниками скольжения • Максимально возможная частота вращения до 9000 об/мин 2/16/2018 8

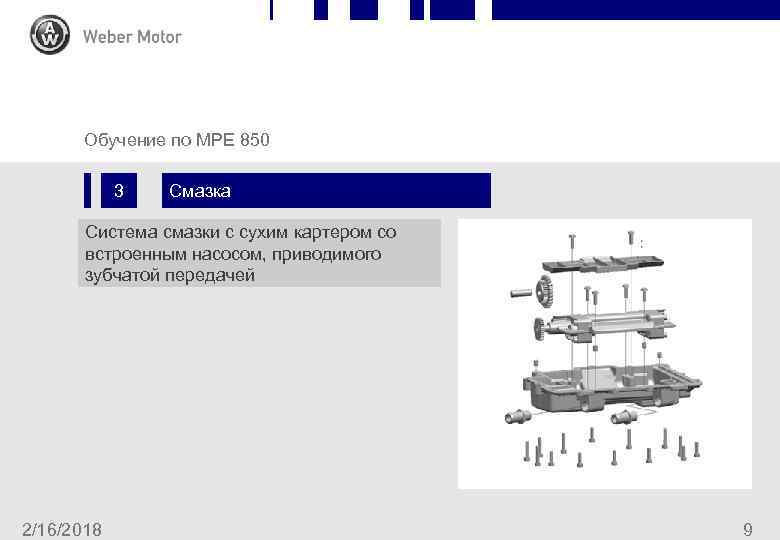

Chapter Slide Обучение по MPE 850 3 Смазка Система смазки с сухим картером со встроенным насосом, приводимого зубчатой передачей 2/16/2018 9

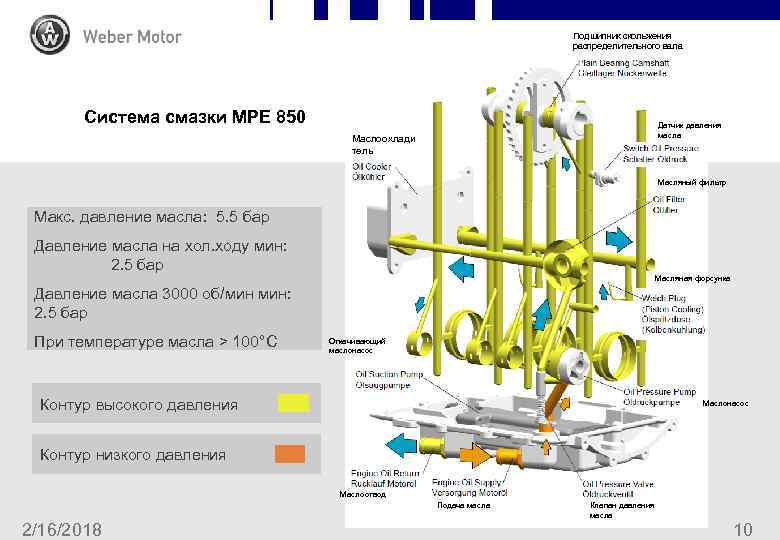

Подшипник скольжения распределительного вала Система смазки MPE 850 Датчик давления масла Маслоохлади тель Масляный фильтр Макс. давление масла: 5. 5 бар Давление масла на хол. ходу мин: 2. 5 бар Масляная форсунка Давление масла 3000 об/мин мин: 2. 5 бар При температуре масла > 100°C Откачивающий маслонасос Контур высокого давления Маслонасос Контур низкого давления Маслоотвод Подача масла 2/16/2018 Клапан давления масла 10

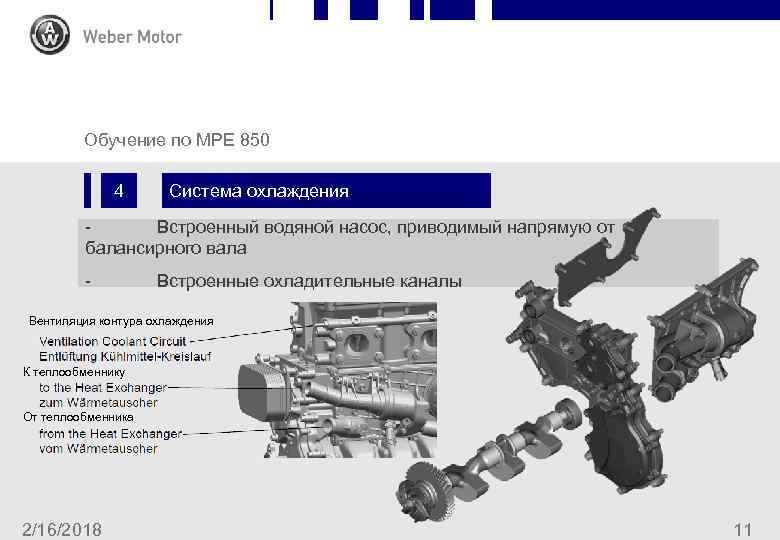

Chapter Slide Обучение по MPE 850 4 Система охлаждения Встроенный водяной насос, приводимый напрямую от балансирного вала - Встроенные охладительные каналы Вентиляция контура охлаждения К теплообменнику От теплообменника 2/16/2018 11

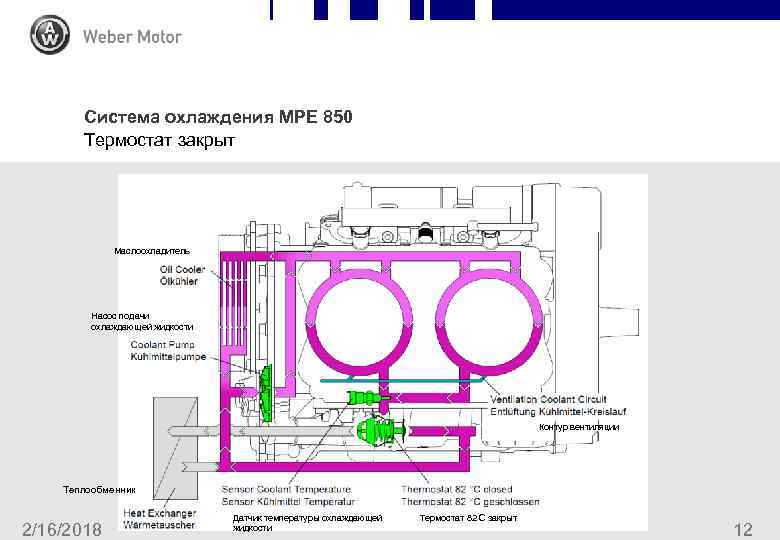

Система охлаждения MPE 850 Термостат закрыт Маслоохладитель Насос подачи охлаждающей жидкости Контур вентиляции Теплообменник 2/16/2018 Датчик температуры охлаждающей жидкости Термостат 82 С закрыт 12

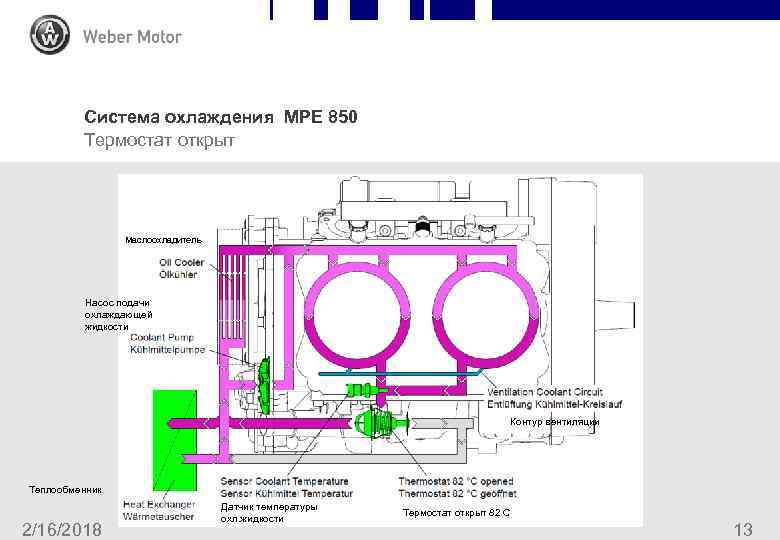

Система охлаждения MPE 850 Термостат открыт Маслоохладитель Насос подачи охлаждающей жидкости Контур вентиляции Теплообменник 2/16/2018 Датчик температуры охл. жидкости Термостат открыт 82 С 13

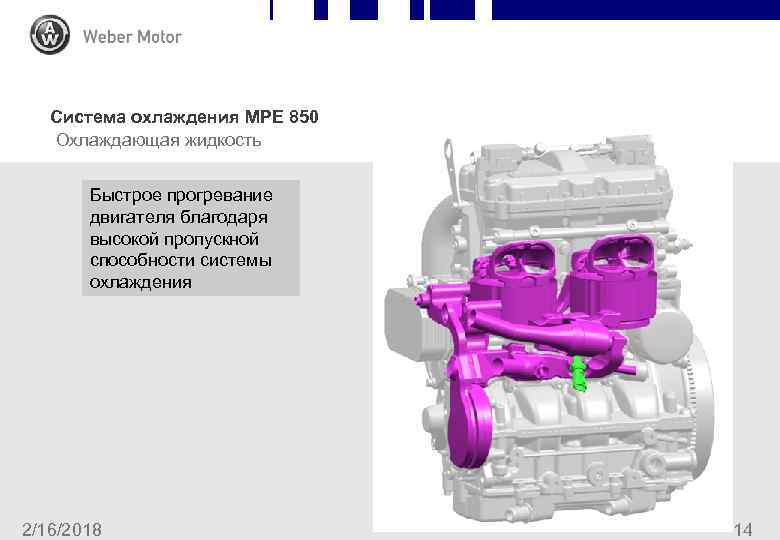

Система охлаждения MPE 850 pter Slide Охлаждающая жидкость Быстрое прогревание двигателя благодаря высокой пропускной способности системы охлаждения 2/16/2018 14

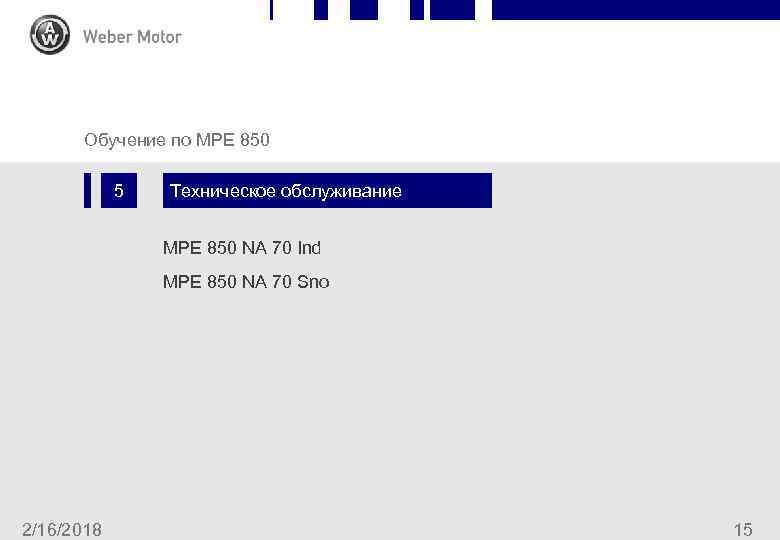

Chapter Slide Обучение по MPE 850 5 Техническое обслуживание MPE 850 NA 70 Ind MPE 850 NA 70 Sno 2/16/2018 15

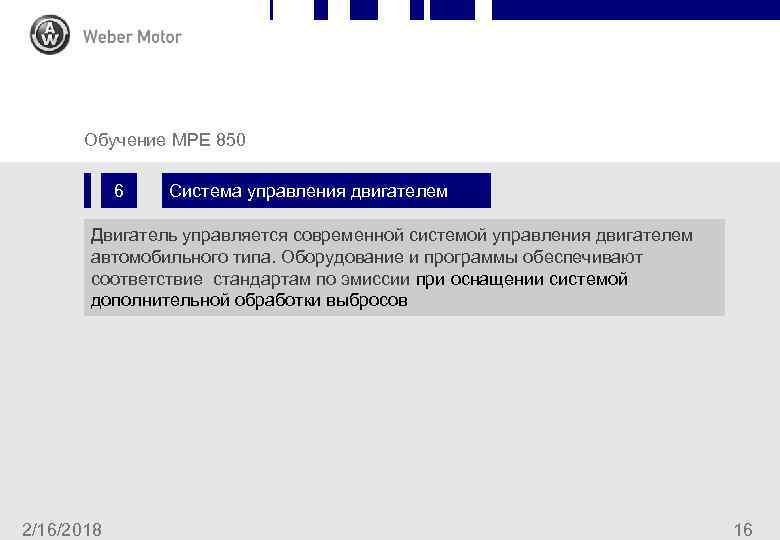

MPE 850 Chapggter Slide Обучение MPE 850 6 Система управления двигателем Двигатель управляется современной системой управления двигателем автомобильного типа. Оборудование и программы обеспечивают соответствие стандартам по эмиссии при оснащении системой дополнительной обработки выбросов 2/16/2018 16

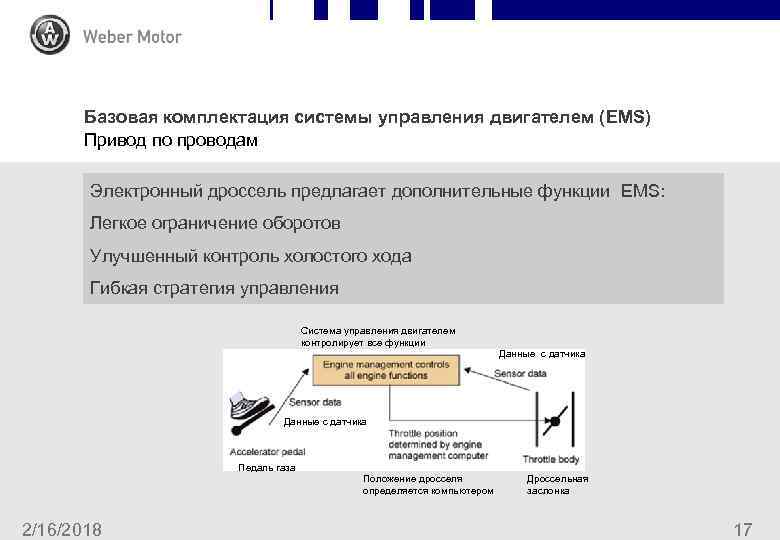

Базовая комплектация системы управления двигателем (EMS) Привод по проводам Электронный дроссель предлагает дополнительные функции EMS: Легкое ограничение оборотов Улучшенный контроль холостого хода Гибкая стратегия управления Система управления двигателем контролирует все функции Данные с датчика Педаль газа Положение дросселя определяется компьютером 2/16/2018 Дроссельная заслонка 17

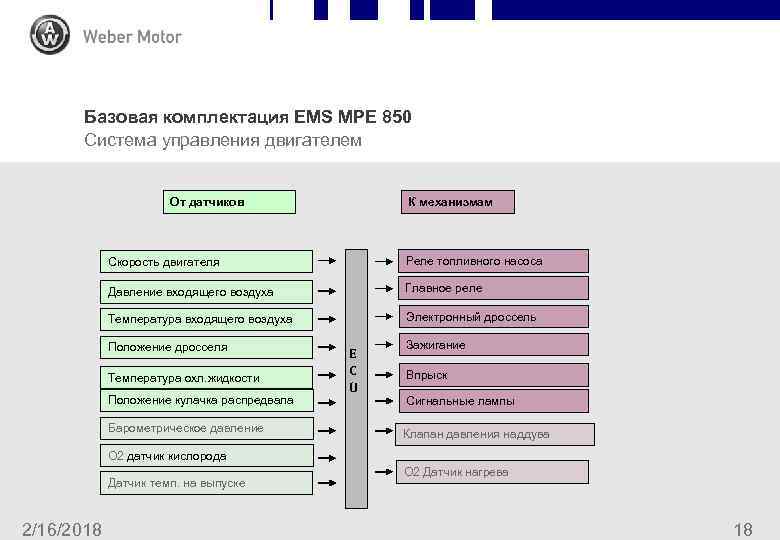

Базовая комплектация EMS MPE 850 Система управления двигателем К механизмам От датчиков Скорость двигателя Реле топливного насоса Давление входящего воздуха Главное реле Температура входящего воздуха Электронный дроссель Положение дросселя Температура охл. жидкости Положение кулачка распредвала Барометрическое давление E C U Зажигание Впрыск Сигнальные лампы Клапан давления наддува O 2 датчик кислорода Датчик темп. на выпуске 2/16/2018 O 2 Датчик нагрева 18

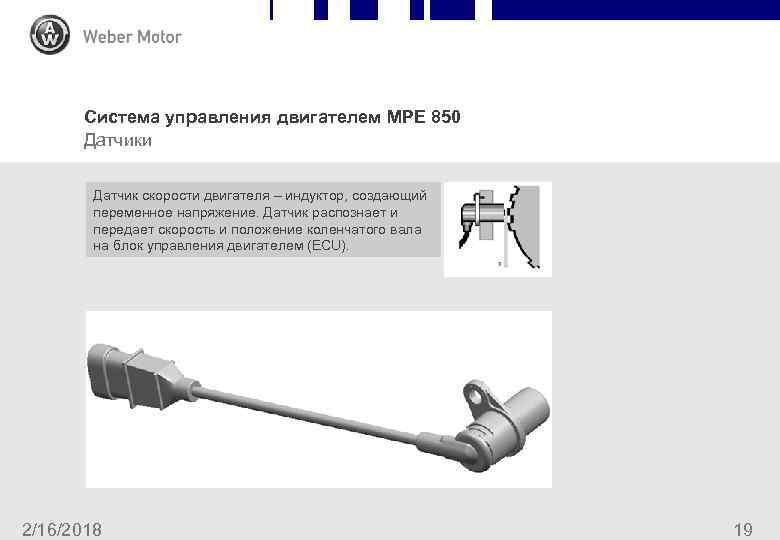

Система управления двигателем MPE 850 Датчики Датчик скорости двигателя – индуктор, создающий переменное напряжение. Датчик распознает и передает скорость и положение коленчатого вала на блок управления двигателем (ECU). 2/16/2018 19
Система управления двигателем MPE 850 Датчики Датчик давления/температуры – датчик «два в одном» , фиксирующий данные по давлению и температуре. Датчик давления - пьезоэлектрический элемент, создающий напряжение под давлением. Датчик температуры воздуха - NTC резистор, который меняет свое сопротивление в зависимости от температуры воздуха. 2/16/2018 20

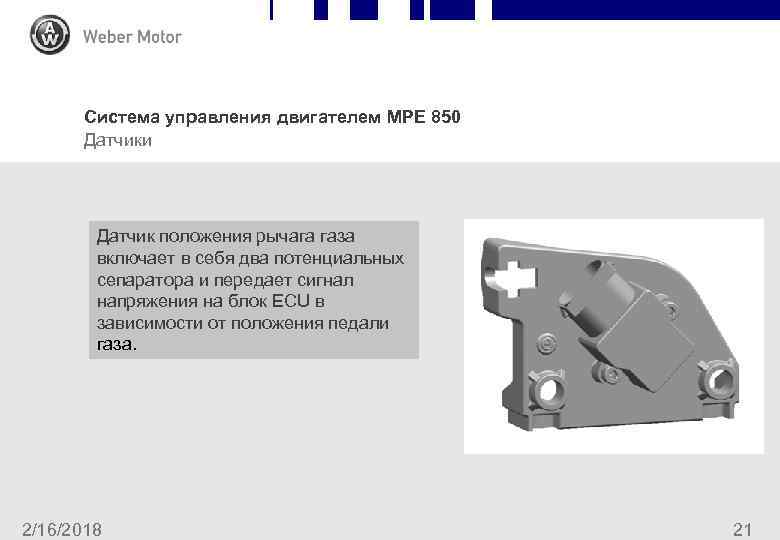

Система управления двигателем MPE 850 Датчики Датчик положения рычага газа включает в себя два потенциальных сепаратора и передает сигнал напряжения на блок ECU в зависимости от положения педали газа. 2/16/2018 21

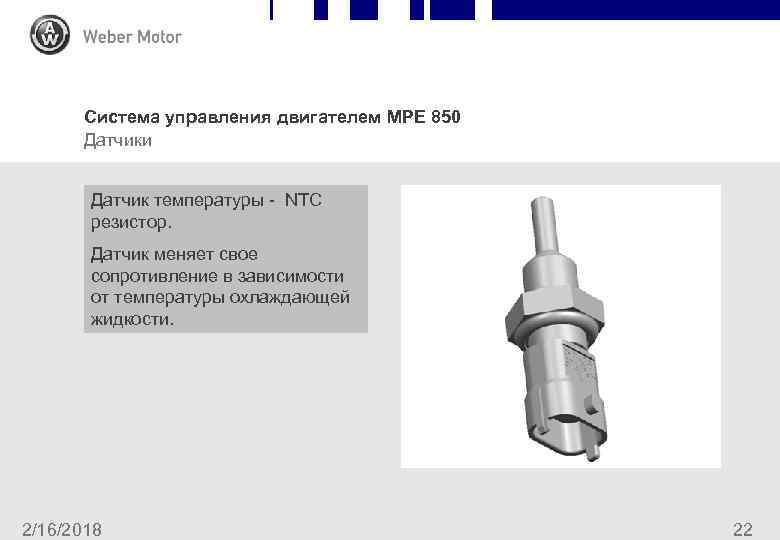

Система управления двигателем MPE 850 Датчики Датчик температуры - NTC резистор. Датчик меняет свое сопротивление в зависимости от температуры охлаждающей жидкости. 2/16/2018 22

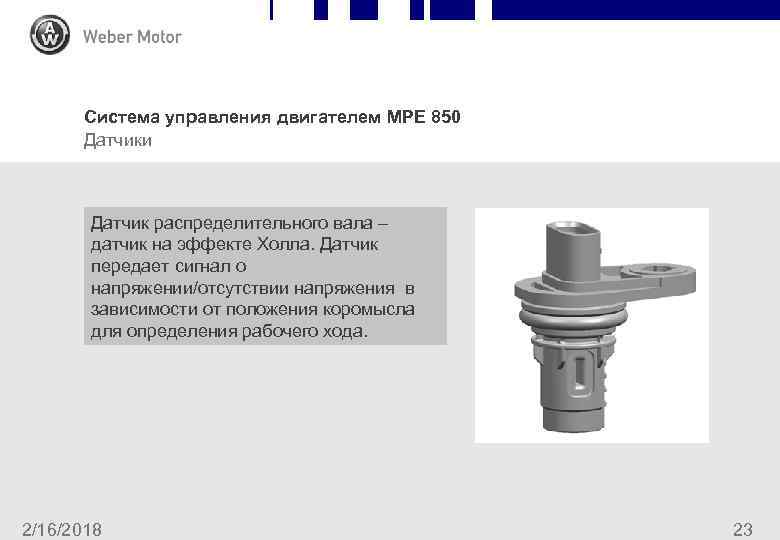

Система управления двигателем MPE 850 Датчики Датчик распределительного вала – датчик на эффекте Холла. Датчик передает сигнал о напряжении/отсутствии напряжения в зависимости от положения коромысла для определения рабочего хода. 2/16/2018 23

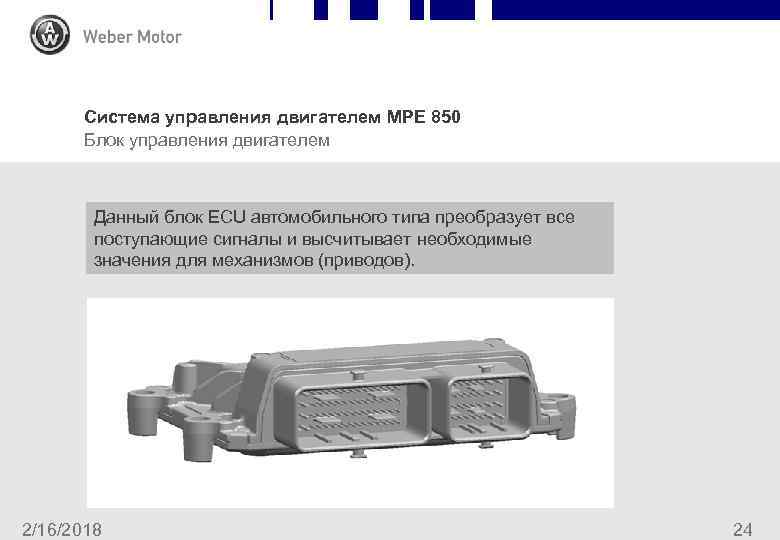

Система управления двигателем MPE 850 Блок управления двигателем Данный блок ECU автомобильного типа преобразует все поступающие сигналы и высчитывает необходимые значения для механизмов (приводов). 2/16/2018 24

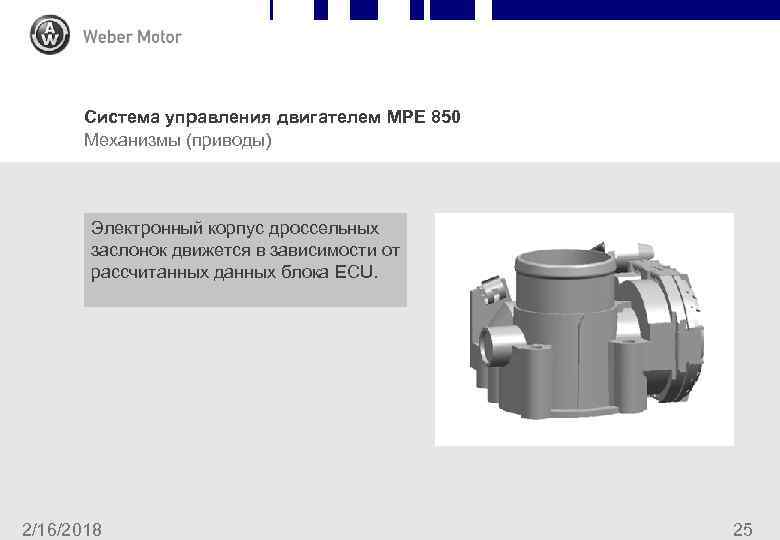

Система управления двигателем MPE 850 Механизмы (приводы) Электронный корпус дроссельных заслонок движется в зависимости от рассчитанных данных блока ECU. 2/16/2018 25
Система управления двигателем MPE 850 Механизмы (приводы) Катушка зажигания – часть системы зажигания без распределителя. Она создает напряжение зажигания по индукции. Вторичная обмотка имеет диодную защиту для предотвращения преждевременной активации электрической дуги. 2/16/2018 26

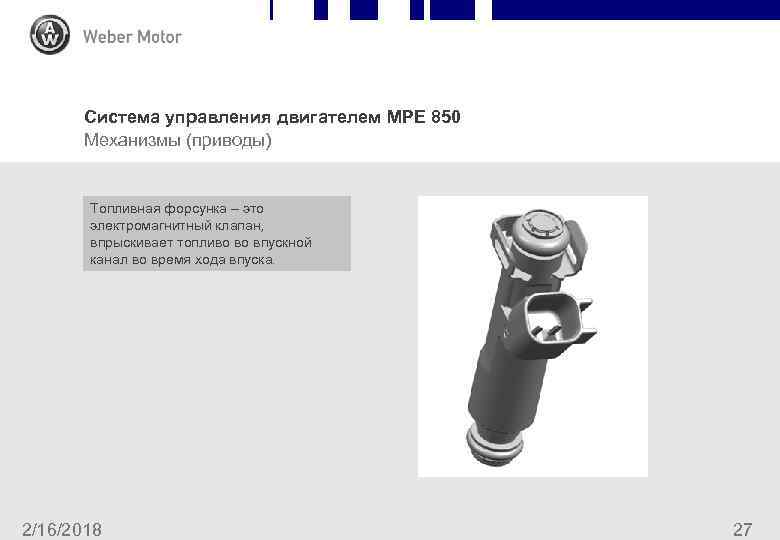

Система управления двигателем MPE 850 Механизмы (приводы) Топливная форсунка – это электромагнитный клапан, впрыскивает топливо во впускной канал во время хода впуска. 2/16/2018 27

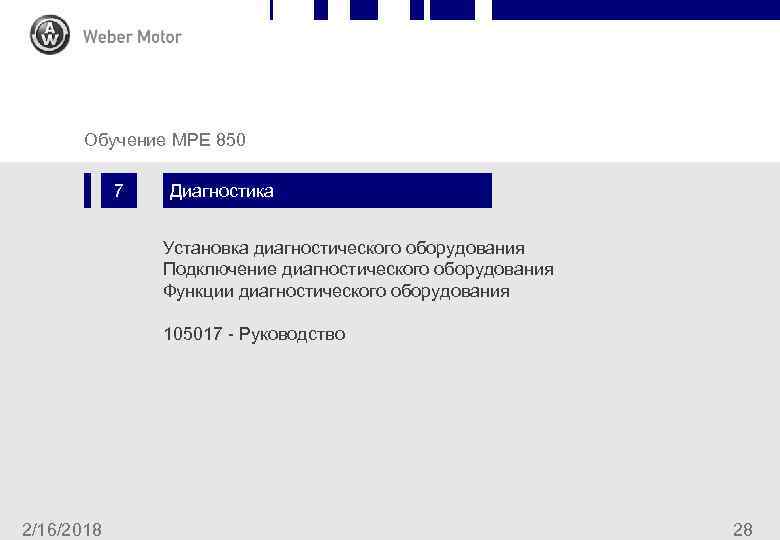

Chapter Slide Обучение MPE 850 7 Диагностика Установка диагностического оборудования Подключение диагностического оборудования Функции диагностического оборудования 105017 - Руководство 2/16/2018 28

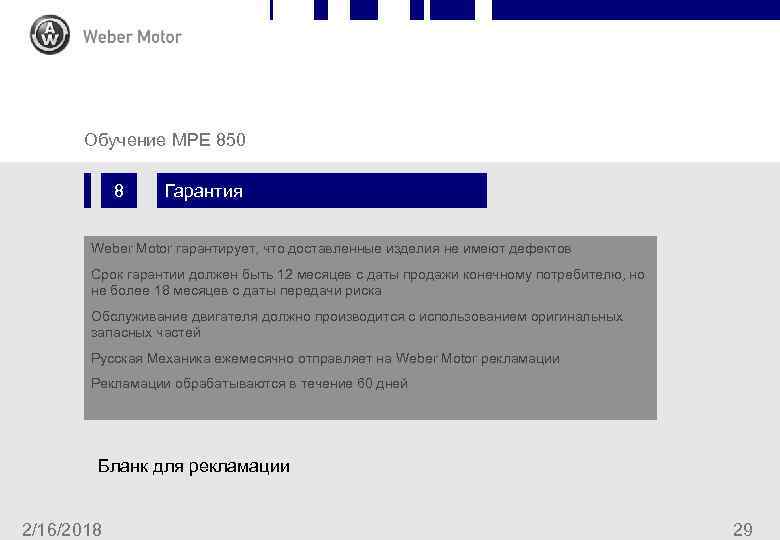

Chapter Slide Обучение MPE 850 8 Гарантия Weber Motor гарантирует, что доставленные изделия не имеют дефектов Срок гарантии должен быть 12 месяцев с даты продажи конечному потребителю, но не более 18 месяцев с даты передачи риска Обслуживание двигателя должно производится с использованием оригинальных запасных частей Русская Механика ежемесячно отправляет на Weber Motor рекламации Рекламации обрабатываются в течение 60 дней Бланк для рекламации 2/16/2018 29

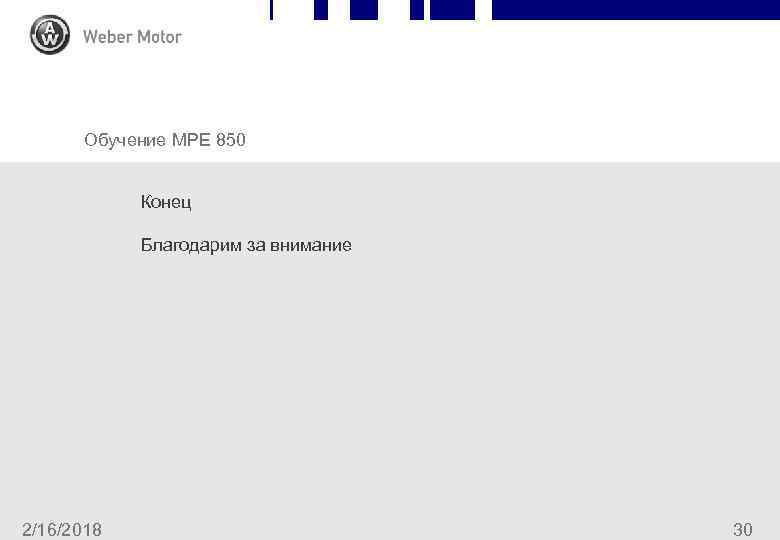

Chapter Slide Обучение MPE 850 Конец Благодарим за внимание 2/16/2018 30
