Семинар расчётчиков в г Киеве 2012 г Технические

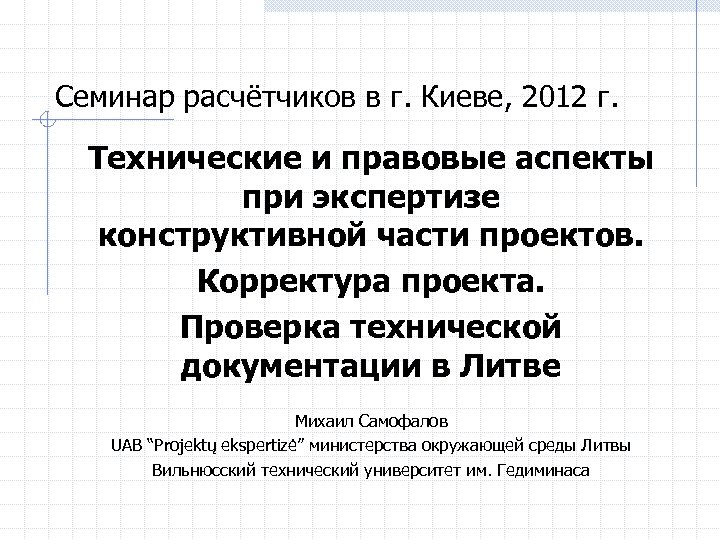

Семинар расчётчиков в г. Киеве, 2012 г. Технические и правовые аспекты при экспертизе конструктивной части проектов. Корректура проекта. Проверка технической документации в Литве Михаил Самофалов UAB “Projektų ekspertizė” министерства окружающей среды Литвы Вильнюсский технический университет им. Гедиминаса

Система нормативных документов в Литве Закон о строительстве и смежные законы Строительно-технические регламенты (STR) Организационные Технические Экономические Указанные в STR стандарты и нормы (LST, LST EN, LST ISO или др. ) Стандарты предприятий, строительные правила организаций, Įmonių standartai, įmonių statybos taisyklės, декларации о techniniai liudijimai, naudojimo instrukcijos atitikties deklaracijos, соответствии, технические условия и др. ir kt. Рекомендации, информационные источники, инструкции по монтажу и т. п. Rekomendacijos, informaciniai šaltiniai, montavimo instrukcijos ir pan. обязательные документы выборочные документы

Документооборот Проектные предложения (эскизный проект) Исследование существующих конструкций Технический проект Инженерно-геологические исследования Esamų konstrukcijų ekspertizė Проект демонтажа оборудования Griovimo projektas. . Рабочий проект Упрощённый проект Заводские чертежи, инструкции, калькуляции и др. Технологические карты, локальные сметы и др. Авторский надзор Надзор при эксплуатации, мониторинг и др.

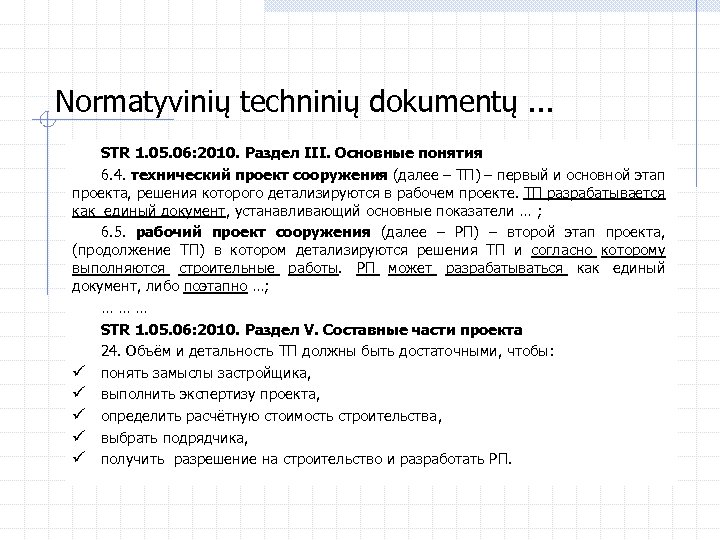

Normatyvinių techninių dokumentų. . . STR 1. 05. 06: 2010. Раздел III. Основные понятия 6. 4. технический проект сооружения (далее – ТП) – первый и основной этап проекта, решения которого детализируются в рабочем проекте. ТП разрабатывается как единый документ, устанавливающий основные показатели … ; 6. 5. рабочий проект сооружения (далее – РП) – второй этап проекта, (продолжение ТП) в котором детализируются решения ТП и согласно которому выполняются строительные работы. РП может разрабатываться как единый документ, либо поэтапно …; ……… STR 1. 05. 06: 2010. Раздел V. Составные части проекта 24. Объём и детальность ТП должны быть достаточными, чтобы: ü понять замыслы застройщика, ü выполнить экспертизу проекта, ü определить расчётную стоимость строительства, ü выбрать подрядчика, ü получить разрешение на строительство и разработать РП.

Документооборот Проектные предложения (эскизный проект) Техническое задание ТП Исправление технического проекта нет Исправление рабочего проекта Корректура технического проекта Экспертиза Утверждение нет РП нет Экспертиза и утверждение застройщиком нет Строительство, реконструкция, капитальный ремонт

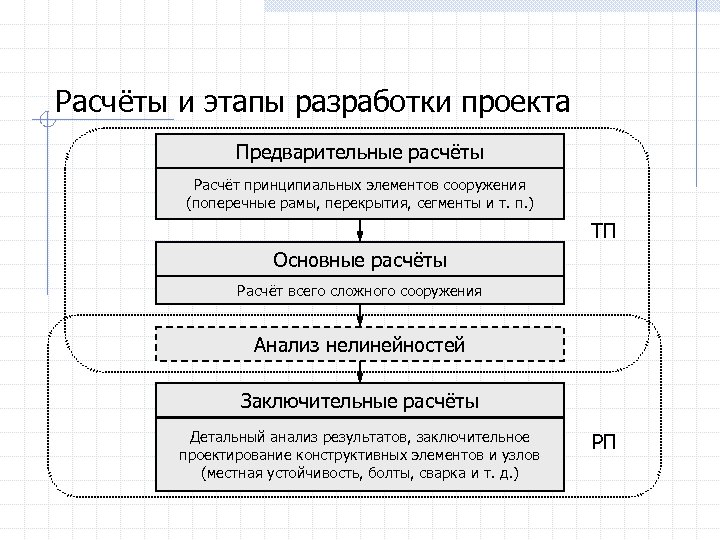

Расчёты и этапы разработки проекта Предварительные расчёты Preliminarūs skaičiavimai Расчёт. Principinių statinio dalių skaičiavimai принципиальных элементов сооружения (поперечные рамы, perdangos, segmentai ir pan. ) (skersiniai rėmai, перекрытия, сегменты и т. п. ) ТП Pagrindiniai skaičiavimai Основные расчёты Расчёт всего сложного skaičiavimai Viso sudėtingo statinio сооружения Анализ нелинейностей Заключительные расчёты Детальный анализ результатов, заключительное проектирование конструктивных элементов и узлов (местная устойчивость, болты, сварка и т. д. ) РП

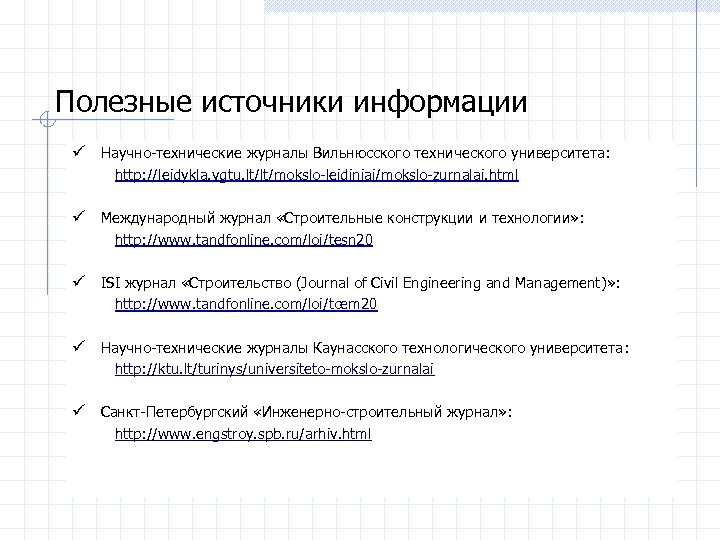

Полезные источники информации ü Научно-технические журналы Вильнюсского технического университета: http: //leidykla. vgtu. lt/lt/mokslo-leidiniai/mokslo-zurnalai. html ü Международный журнал «Строительные конструкции и технологии» : http: //www. tandfonline. com/loi/tesn 20 ü ISI журнал «Строительство (Journal of Civil Engineering and Management)» : http: //www. tandfonline. com/loi/tcem 20 ü Научно-технические журналы Каунасского технологического университета: http: //ktu. lt/turinys/universiteto-mokslo-zurnalai ü Санкт-Петербургский «Инженерно-строительный журнал» : http: //www. engstroy. spb. ru/arhiv. html
