Семинар 8 Сетевые технологии CCNA Exploration EIGRP Практика

Семинар 8 Сетевые технологии CCNA Exploration EIGRP. Практика. Ковалев Данила Олегович

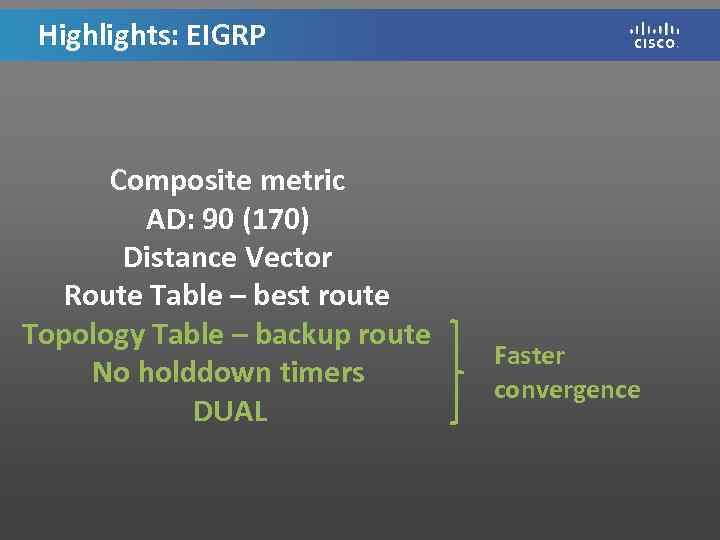

Highlights: EIGRP Composite metric AD: 90 (170) Distance Vector Route Table – best route Topology Table – backup route No holddown timers DUAL Faster convergence

Метрика EIGRP 5 компонент: K 1: Bandwidth (on interface: bandwidth ) K 2: Load K 3: Delay K 4, K 5: Reliability

Метрика EIGRP

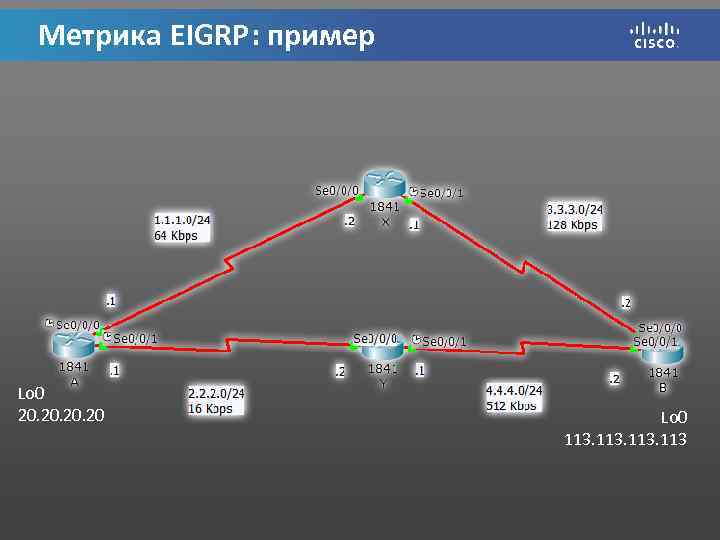

Метрика EIGRP: пример Lo 0 20. 20. 20 Lo 0 113

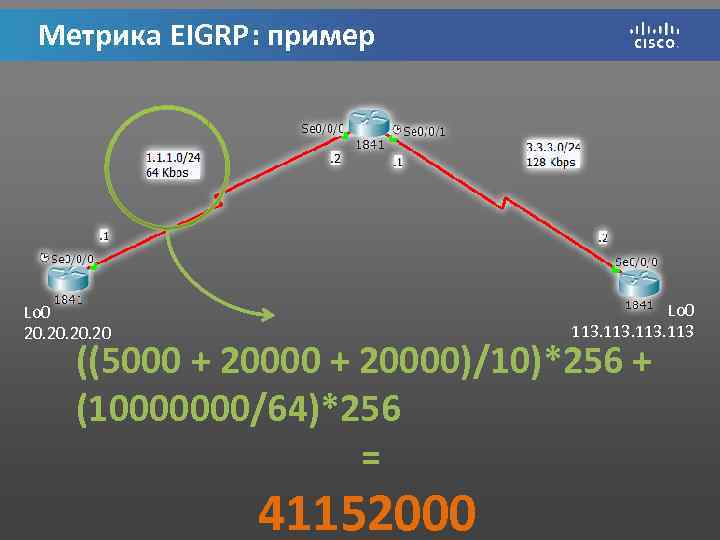

Метрика EIGRP: пример Lo 0 113 Lo 0 20. 20. 20 ((5000 + 20000)/10)*256 + (10000000/64)*256 = 41152000

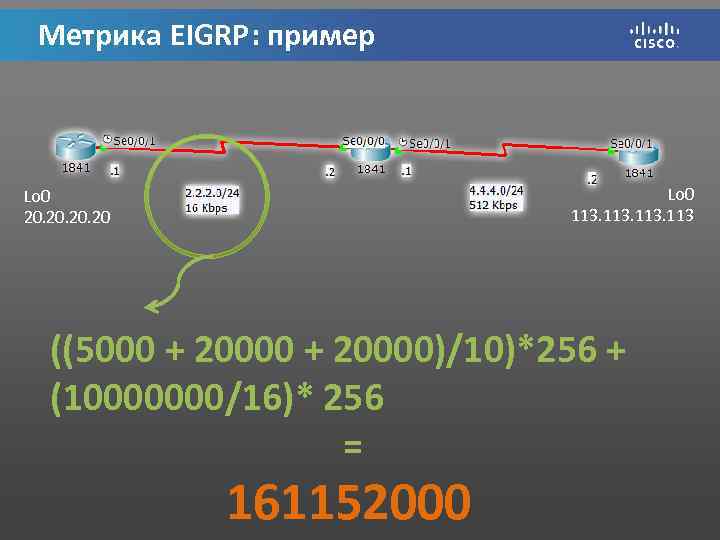

Метрика EIGRP: пример Lo 0 113 Lo 0 20. 20. 20 ((5000 + 20000)/10)*256 + (10000000/16)* 256 = 161152000

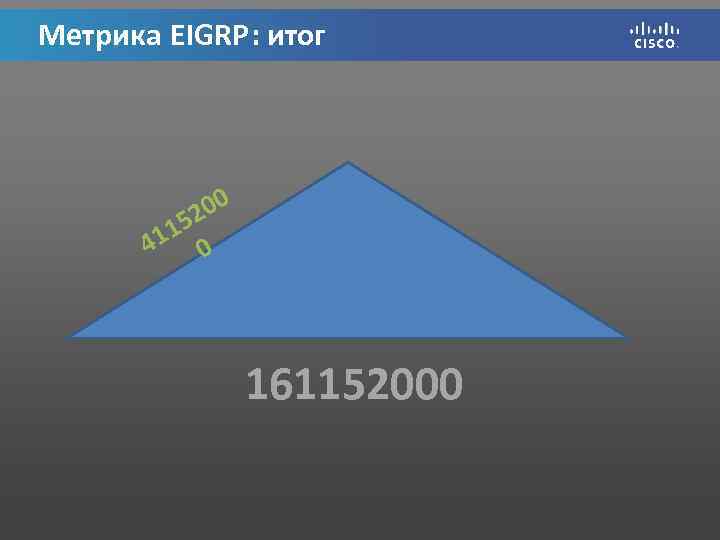

Метрика EIGRP: итог 0 20 15 41 0 161152000

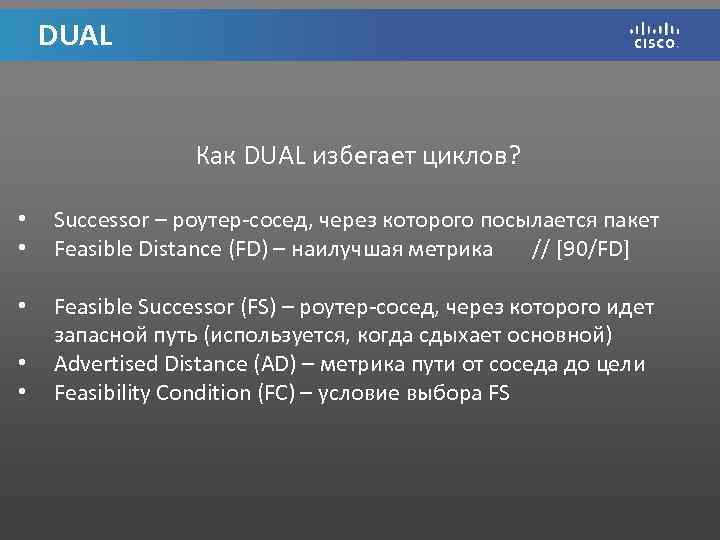

DUAL Как DUAL избегает циклов? • • Successor – роутер-сосед, через которого посылается пакет Feasible Distance (FD) – наилучшая метрика // [90/FD] • Feasible Successor (FS) – роутер-сосед, через которого идет запасной путь (используется, когда сдыхает основной) Advertised Distance (AD) – метрика пути от соседа до цели Feasibility Condition (FC) – условие выбора FS • •

DUAL Как DUAL избегает циклов? FC = Если AD соседа < FD, то сосед становится FS

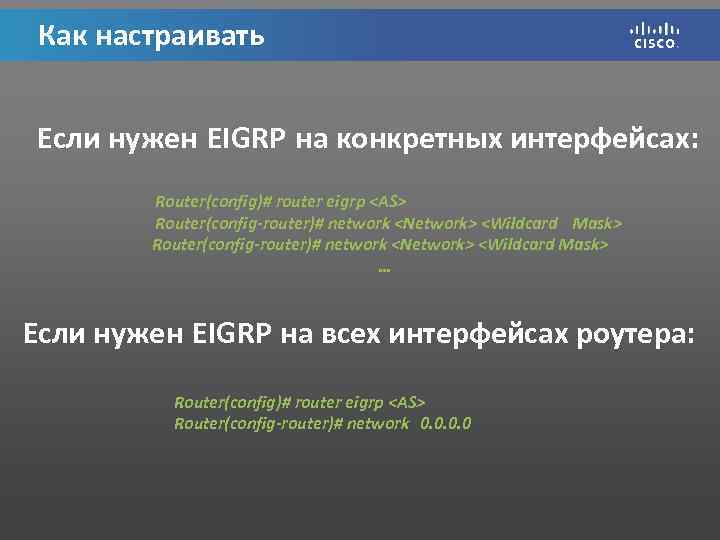

Как настраивать Если нужен EIGRP на конкретных интерфейсах: Router(config)# router eigrp Router(config-router)# network … Если нужен EIGRP на всех интерфейсах роутера: Router(config)# router eigrp Router(config-router)# network 0. 0

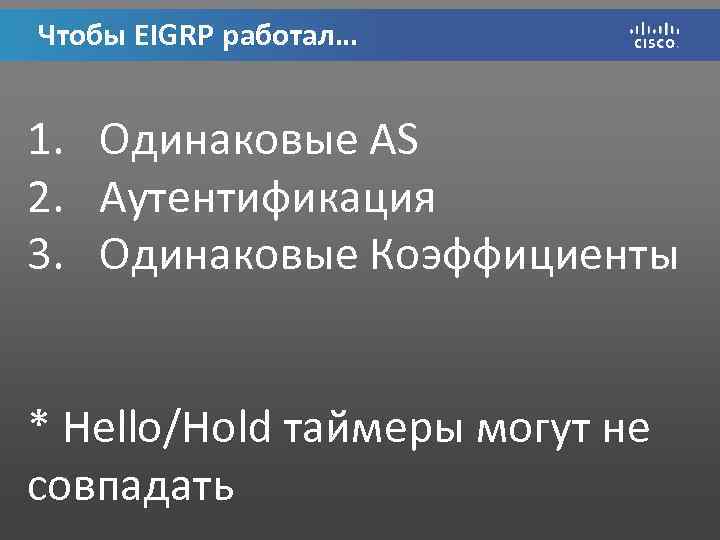

Чтобы EIGRP работал… 1. Одинаковые AS 2. Аутентификация 3. Одинаковые Коэффициенты * Hello/Hold таймеры могут не совпадать

Попробуем настроить?

Что дальше? Для интересующихся: EIGRP Challenge (в VK) и глава учебника про EIGRP
