Секстан Комплектация секстана Комплектация секстана В

Секстан

Комплектация секстана

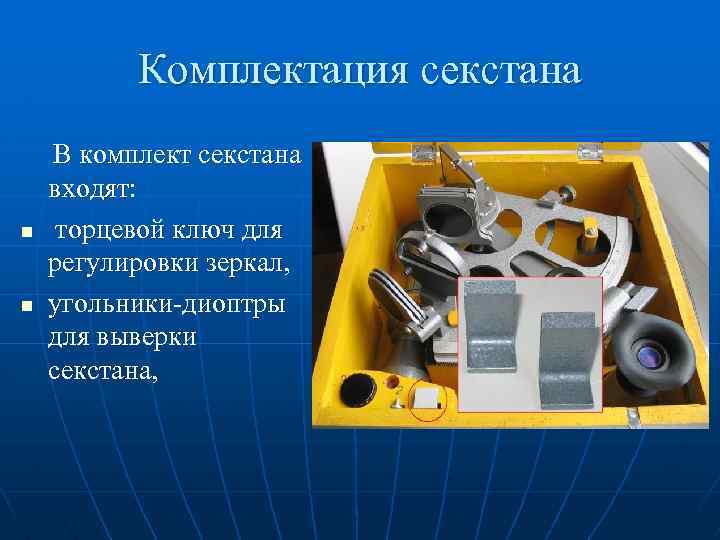

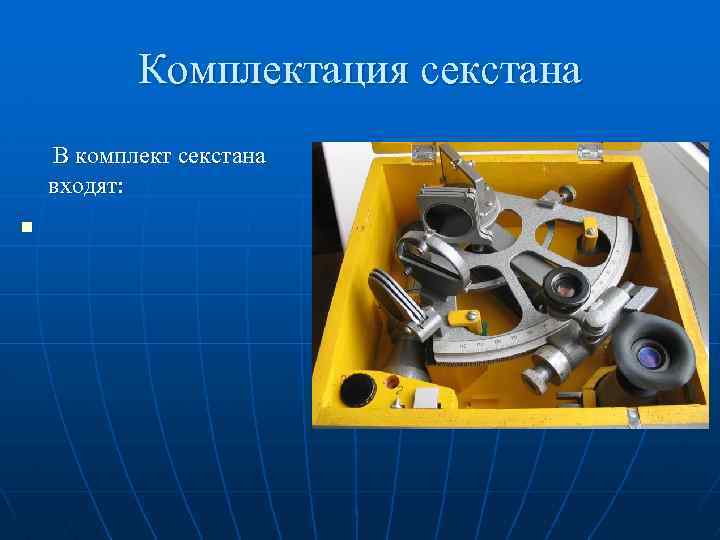

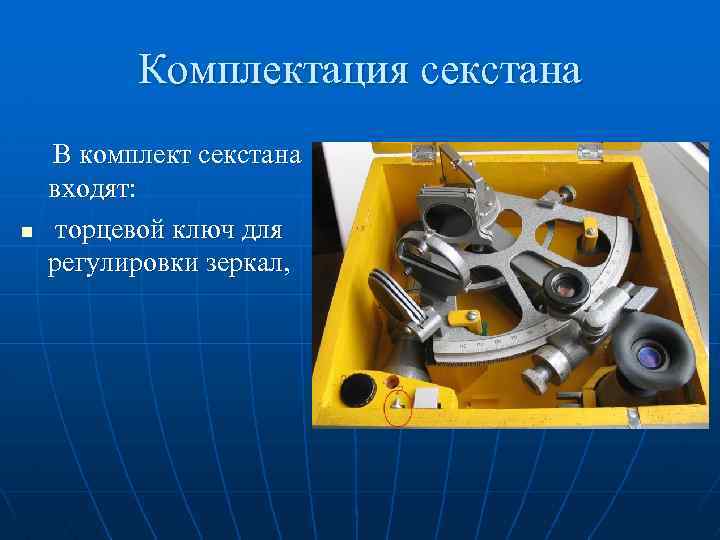

Комплектация секстана В комплект секстана входят: n

Комплектация секстана n В комплект секстана входят: торцевой ключ для регулировки зеркал,

Комплектация секстана n n В комплект секстана входят: торцевой ключ для регулировки зеркал, угольники-диоптры для выверки секстана,

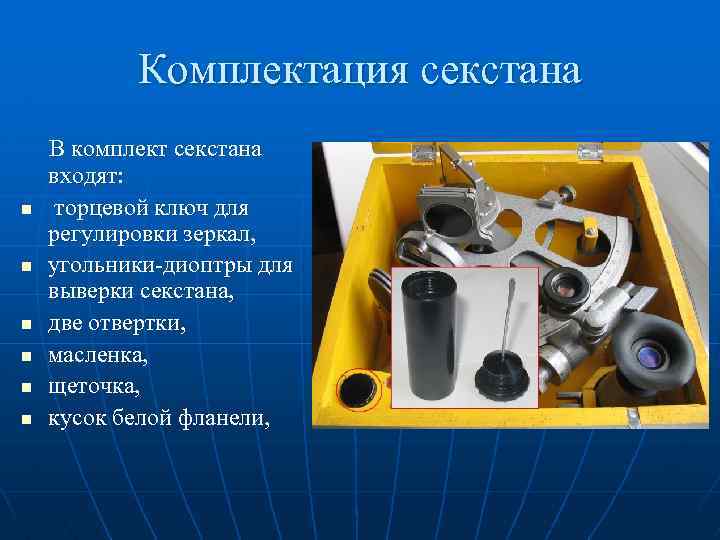

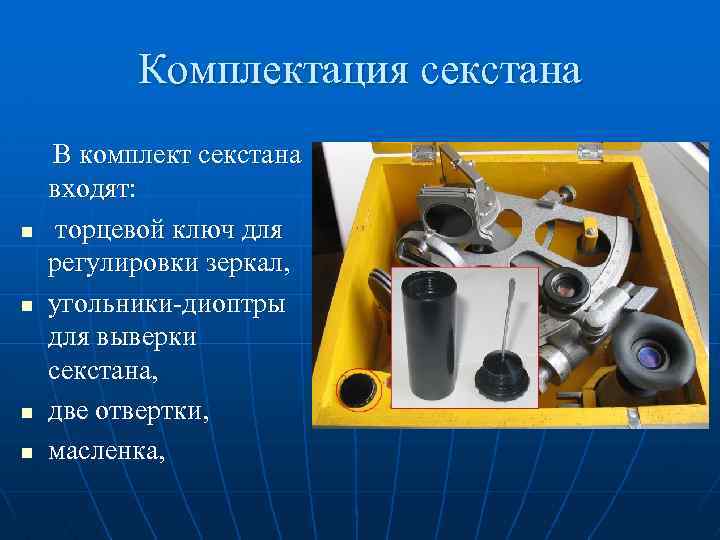

Комплектация секстана n n В комплект секстана входят: торцевой ключ для регулировки зеркал, угольники-диоптры для выверки секстана, две отвертки, масленка,

Комплектация секстана n n n В комплект секстана входят: торцевой ключ для регулировки зеркал, угольники-диоптры для выверки секстана, две отвертки, масленка, щеточка,

Комплектация секстана n n n В комплект секстана входят: торцевой ключ для регулировки зеркал, угольники-диоптры для выверки секстана, две отвертки, масленка, щеточка, кусок белой фланели,

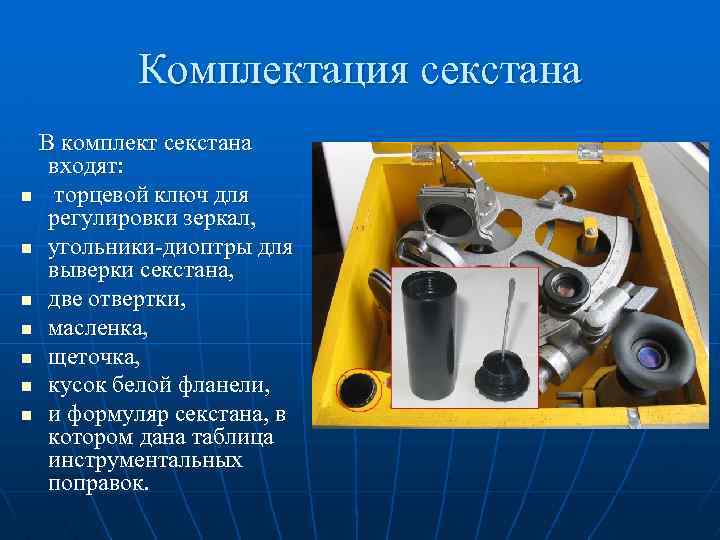

Комплектация секстана В комплект секстана входят: n торцевой ключ для регулировки зеркал, n угольники-диоптры для выверки секстана, n две отвертки, n масленка, n щеточка, n кусок белой фланели, n и формуляр секстана, в котором дана таблица инструментальных поправок.

Обращение с секстаном и уход за ним

Обращение с секстаном и уход за ним Для извлечения секстана из ящика

Обращение с секстаном и уход за ним освободить раму секстана от фиксации деревянных стопоров,

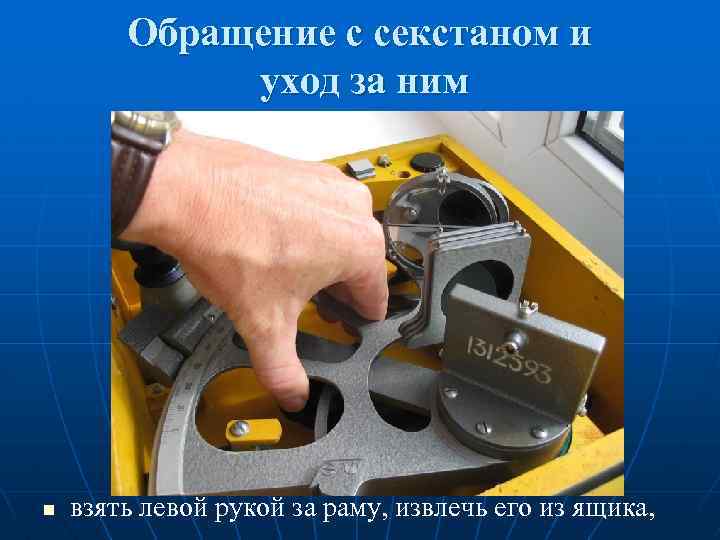

Обращение с секстаном и уход за ним n взять левой рукой за раму, извлечь его из ящика,

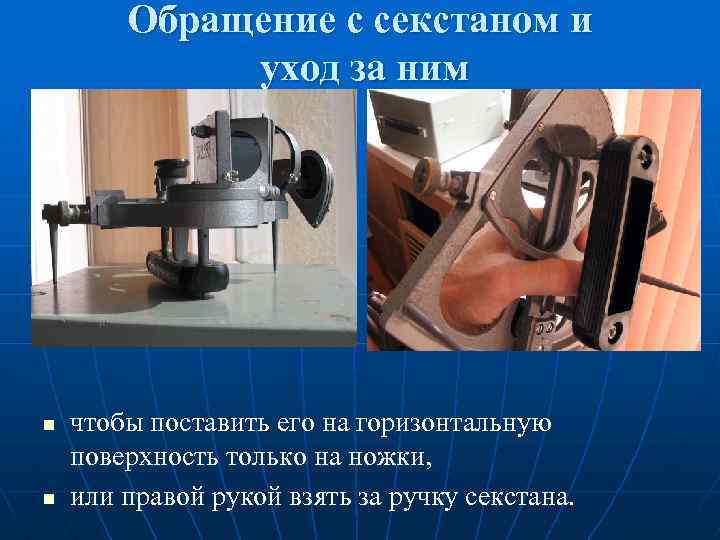

Обращение с секстаном и уход за ним n n чтобы поставить его на горизонтальную поверхность только на ножки, или правой рукой взять за ручку секстана.

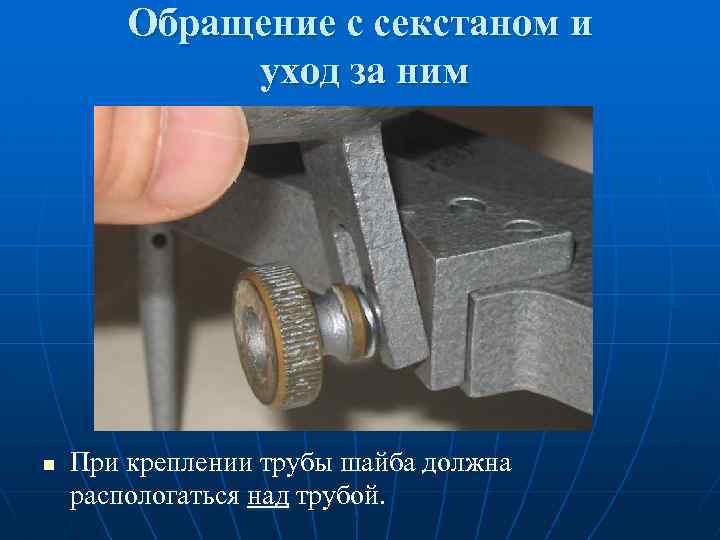

Обращение с секстаном и уход за ним n При креплении трубы шайба должна распологаться над трубой.

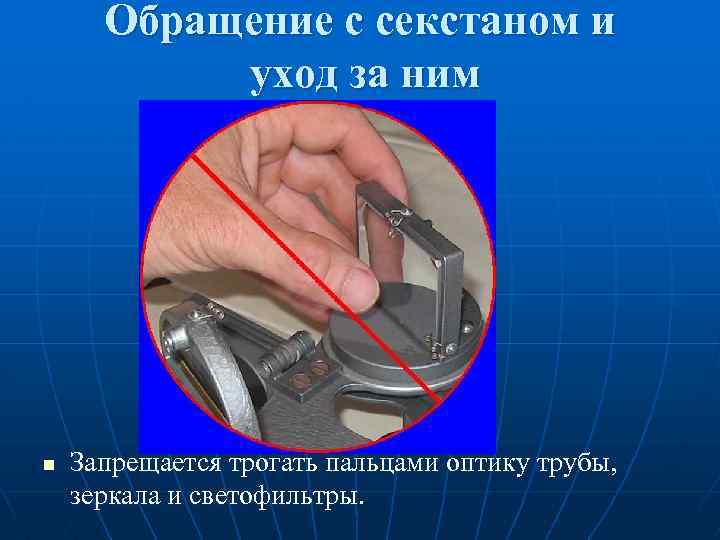

Обращение с секстаном и уход за ним n Запрещается трогать пальцами оптику трубы, зеркала и светофильтры.

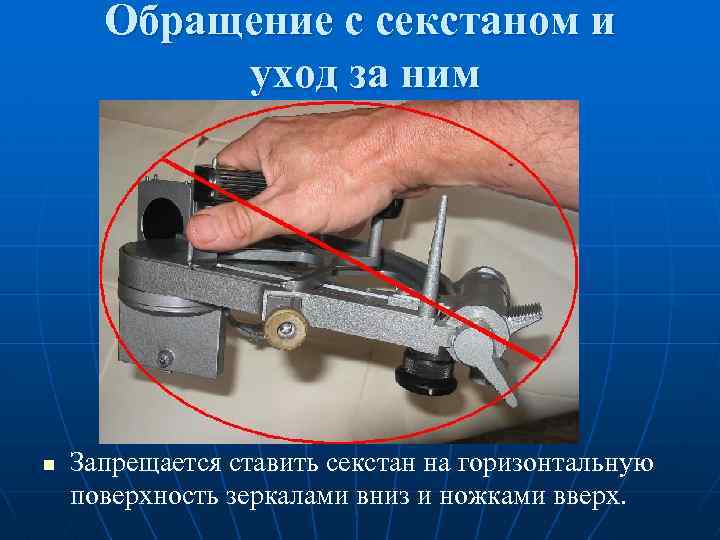

Обращение с секстаном и уход за ним n Запрещается ставить секстан на горизонтальную поверхность зеркалами вниз и ножками вверх.

Обращение с секстаном и уход за ним n Если секстан надо передать в руки другого судоводителя, необходимо левой рукой взять за раму секстана и ручкой секстана подать в руку коллеги.

Устройство секстана

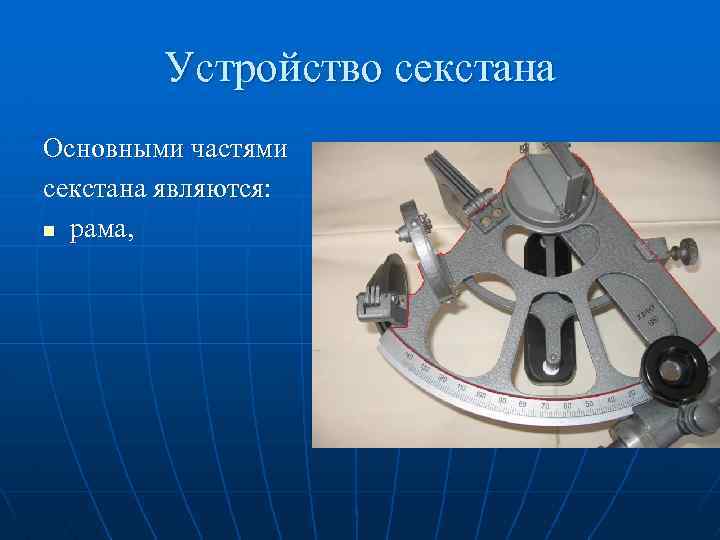

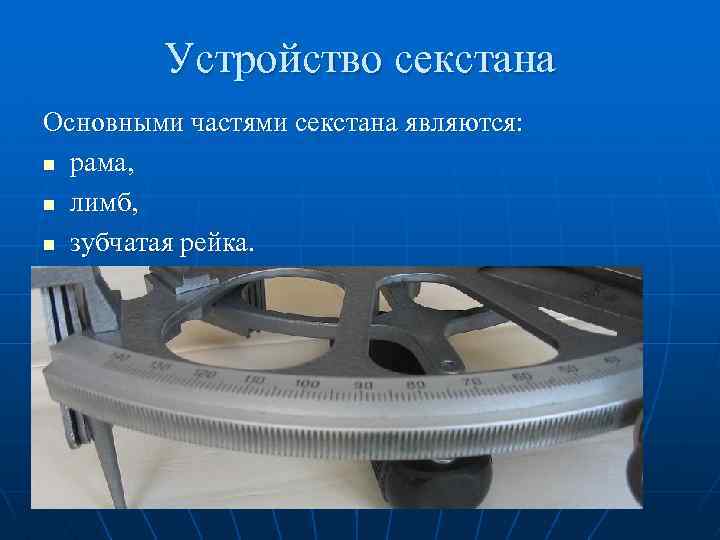

Устройство секстана Основными частями секстана являются: n рама,

Устройство секстана Основными частями секстана являются: n рама, n лимб,

Устройство секстана Основными частями секстана являются: n рама, n лимб, n зубчатая рейка.

Устройство секстана Основными частями секстана являются: n рама, n лимб, n зубчатая рейка, n алидада.

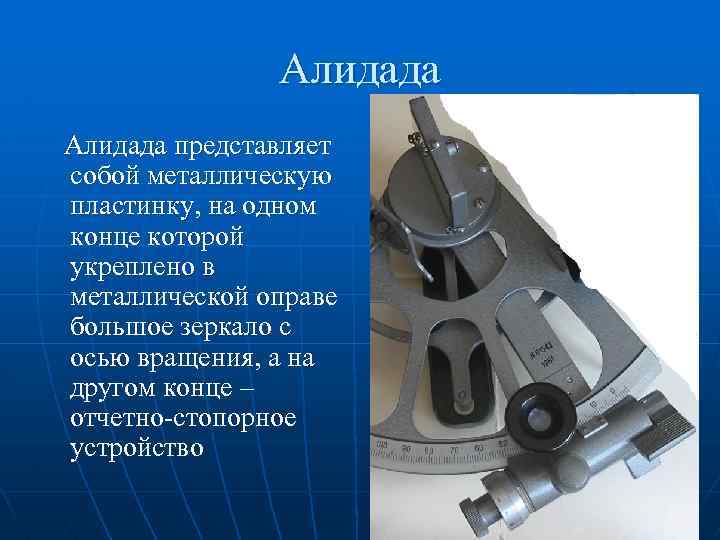

Алидада представляет собой металлическую пластинку, на одном конце которой укреплено в металлической оправе большое зеркало с осью вращения, а на другом конце – отчетно-стопорное устройство

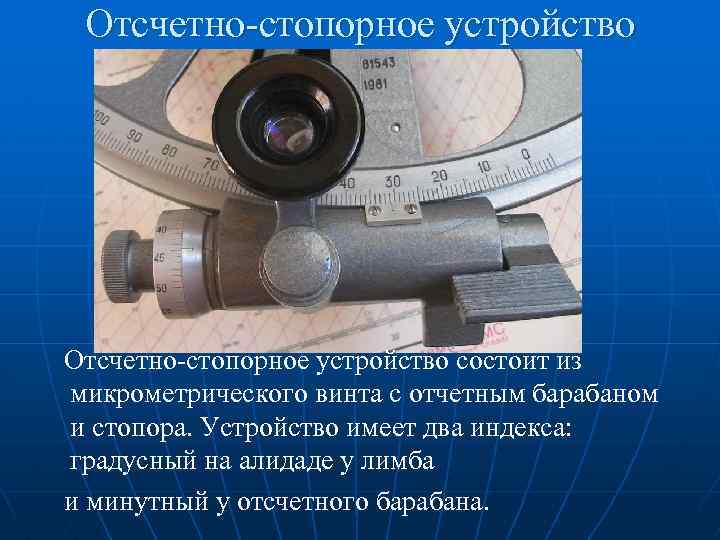

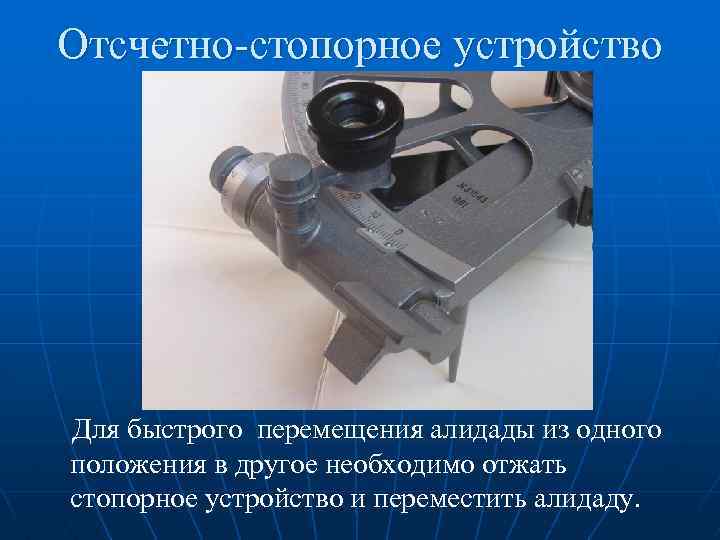

Отсчетно-стопорное устройство состоит из микрометрического винта с отчетным барабаном и стопора. Устройство имеет два индекса: градусный на алидаде у лимба и минутный у отсчетного барабана.

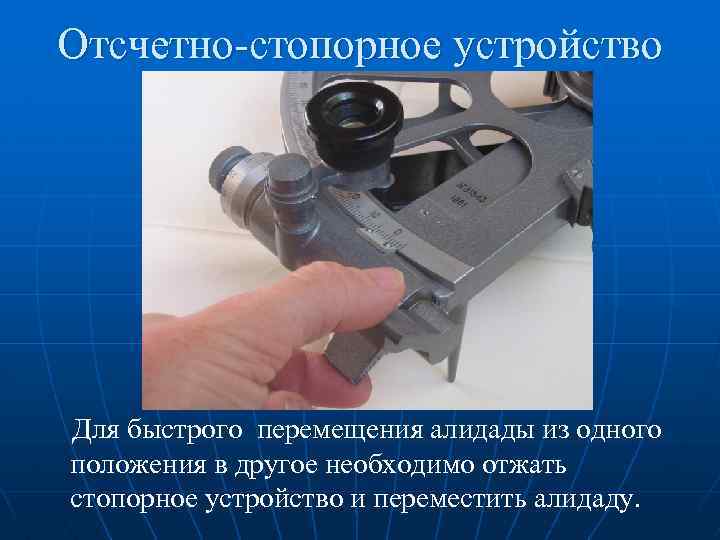

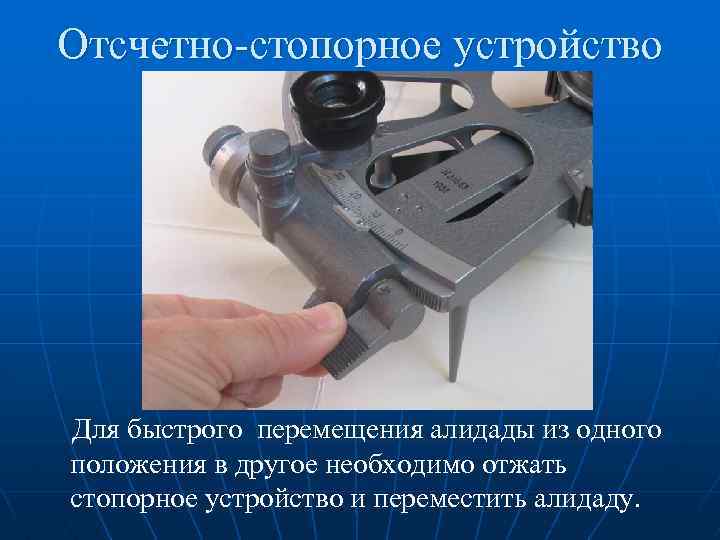

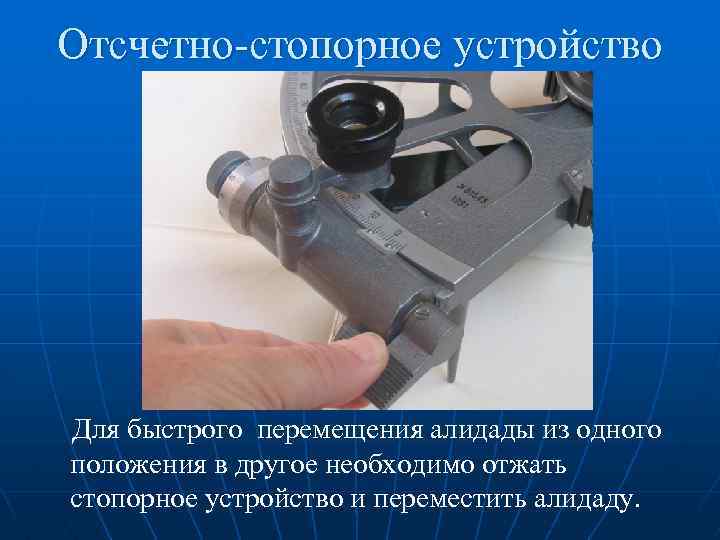

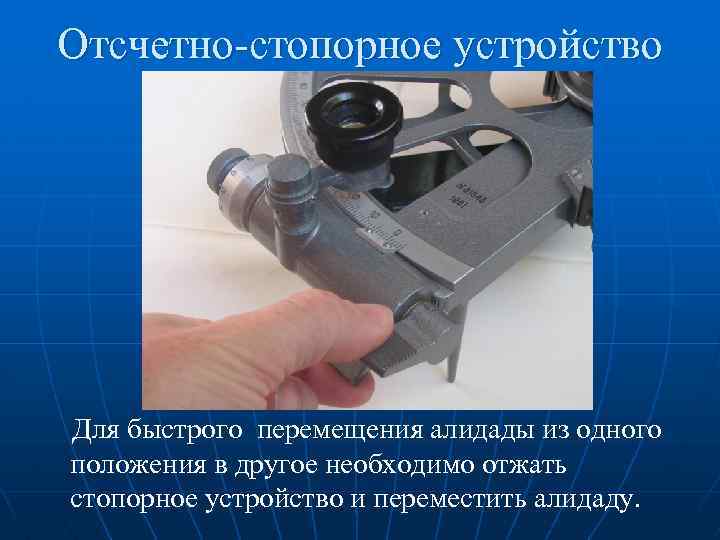

Отсчетно-стопорное устройство Для быстрого перемещения алидады из одного положения в другое необходимо отжать стопорное устройство и переместить алидаду.

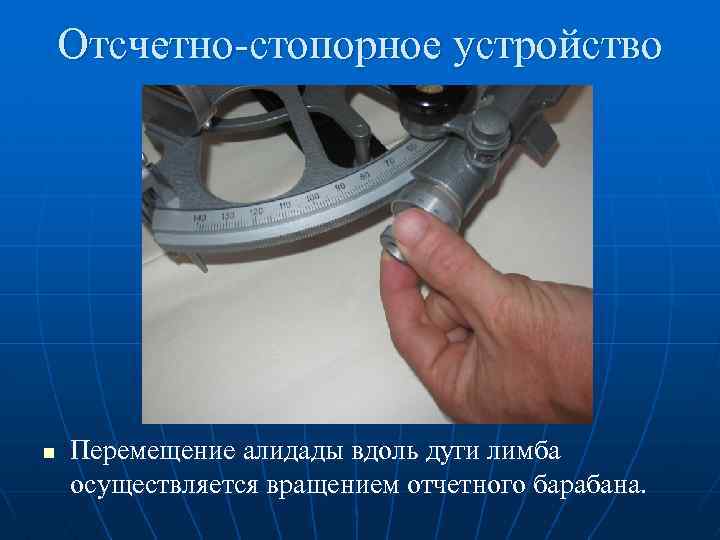

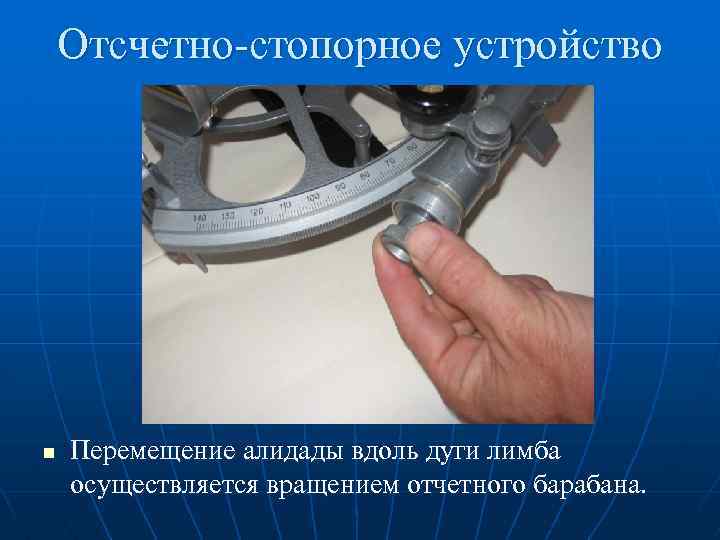

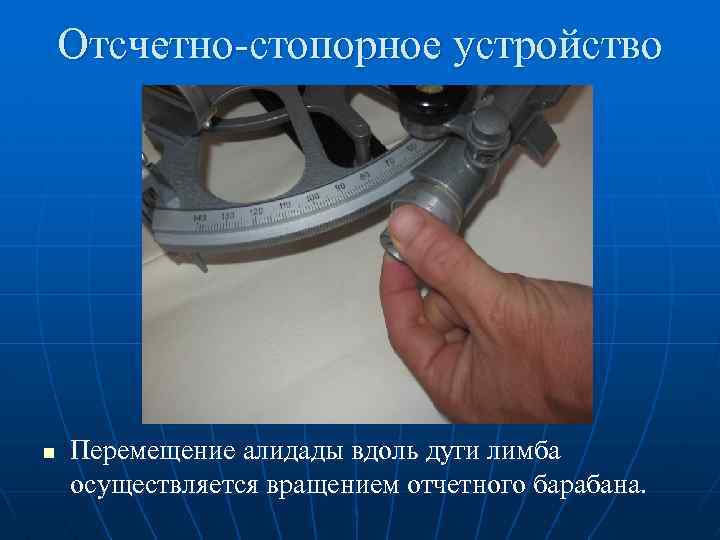

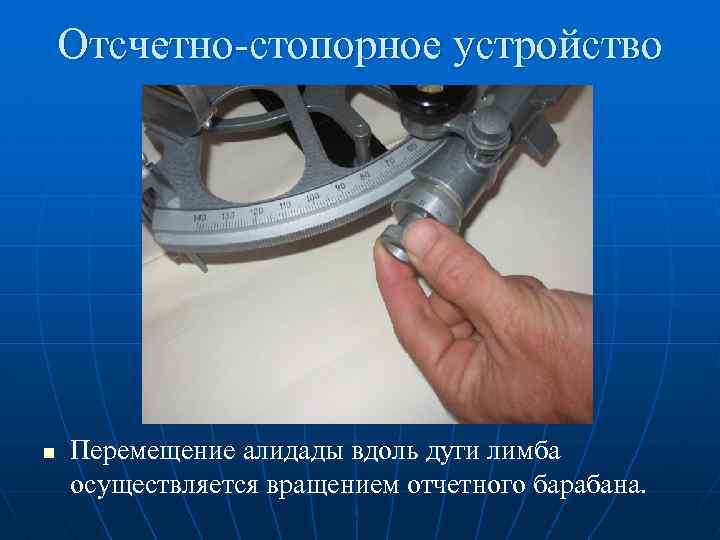

Отсчетно-стопорное устройство n Перемещение алидады вдоль дуги лимба осуществляется вращением отчетного барабана.

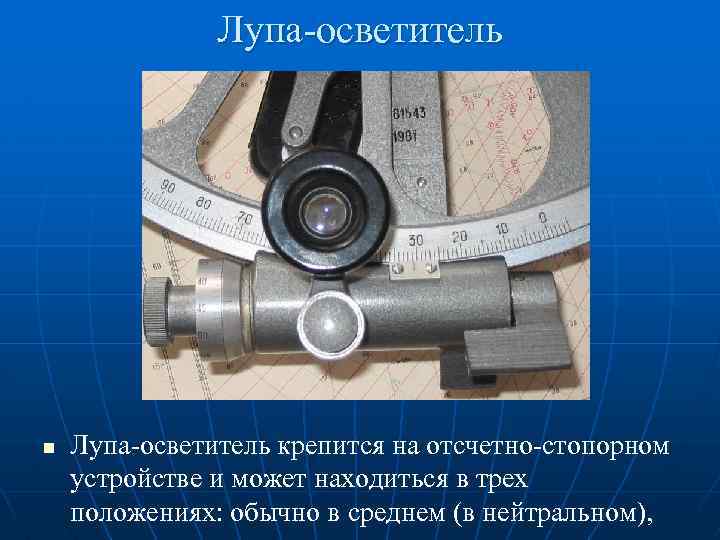

Лупа-осветитель n Лупа-осветитель крепится на отсчетно-стопорном устройстве и может находиться в трех положениях: обычно в среднем (в нейтральном),

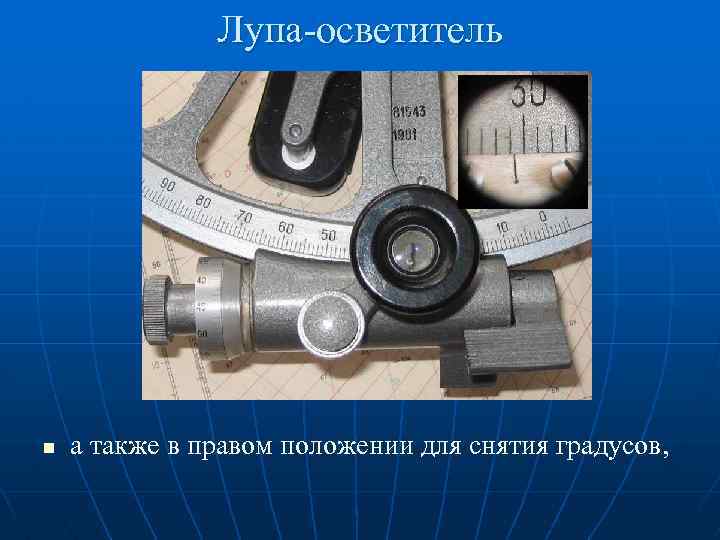

Лупа-осветитель n а также в правом положении для снятия градусов,

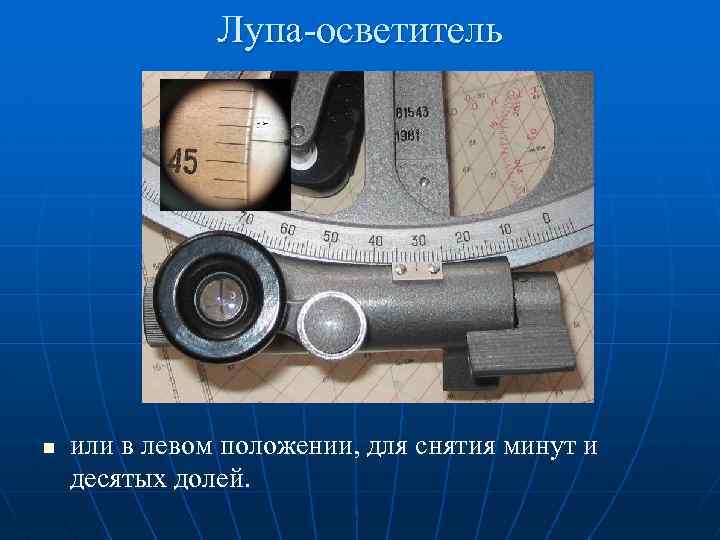

Лупа-осветитель n или в левом положении, для снятия минут и десятых долей.

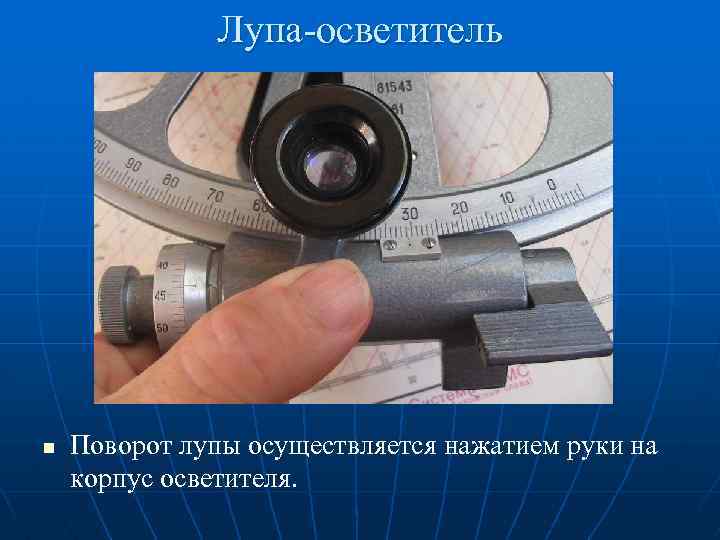

Лупа-осветитель n Поворот лупы осуществляется нажатием руки на корпус осветителя.

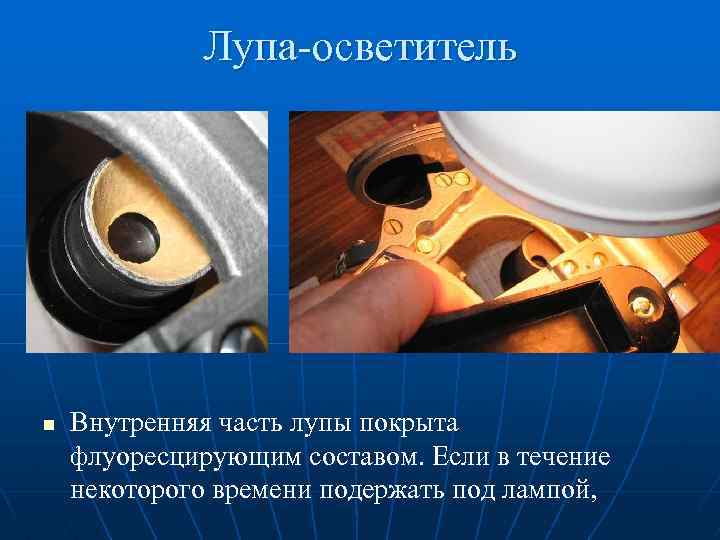

Лупа-осветитель n Внутренняя часть лупы покрыта флуоресцирующим составом. Если в течение некоторого времени подержать под лампой,

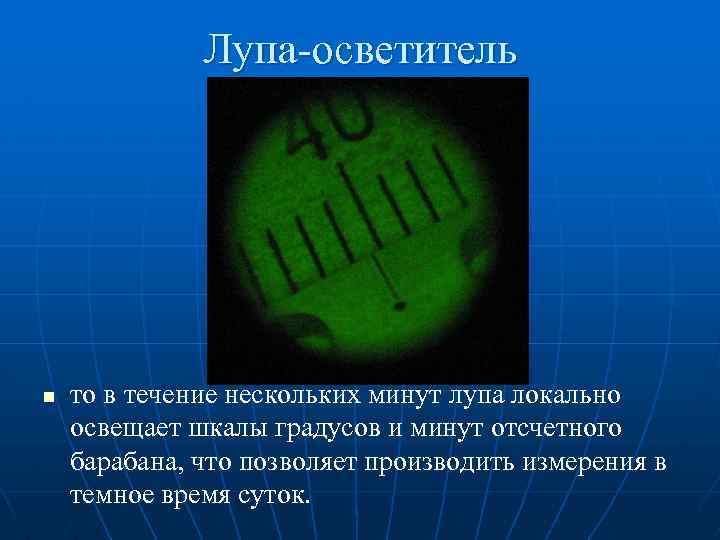

Лупа-осветитель n то в течение нескольких минут лупа локально освещает шкалы градусов и минут отсчетного барабана, что позволяет производить измерения в темное время суток.

Большое зеркало n Большое зеркало имеет прямоугольную форму вмонтировано в металлическую стойку и закреплено в ней пружинами.

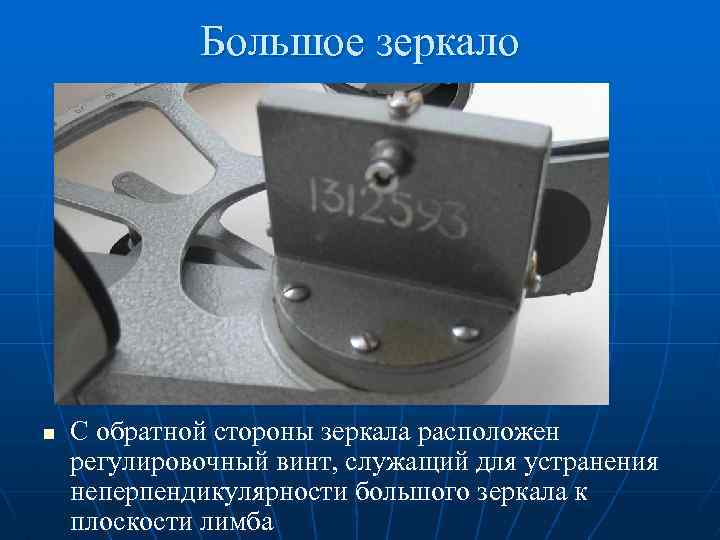

Большое зеркало n С обратной стороны зеркала расположен регулировочный винт, служащий для устранения неперпендикулярности большого зеркала к плоскости лимба

Малое зеркало n Малое зеркало имеет круглую форму (его еще называют неподвижным) состоит из двух половинок: из прозрачного стекла, через которое обычно наблюдаем горизонт, и зеркала, от которого отражается луч света, идущего от светила.

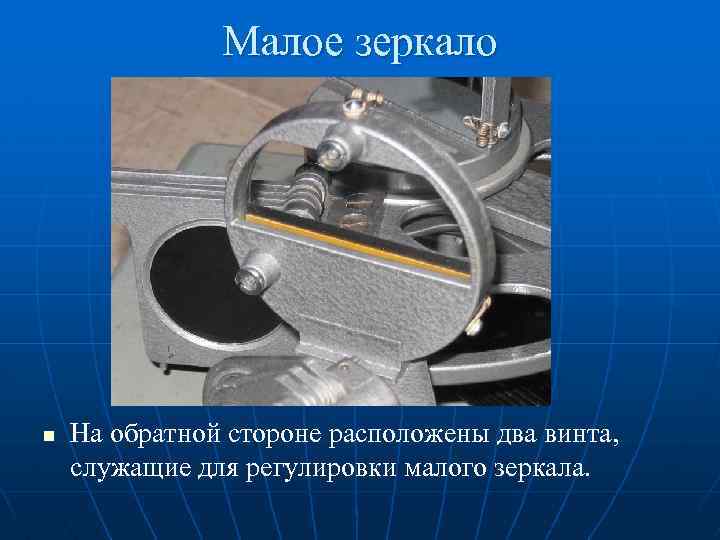

Малое зеркало n На обратной стороне расположены два винта, служащие для регулировки малого зеркала.

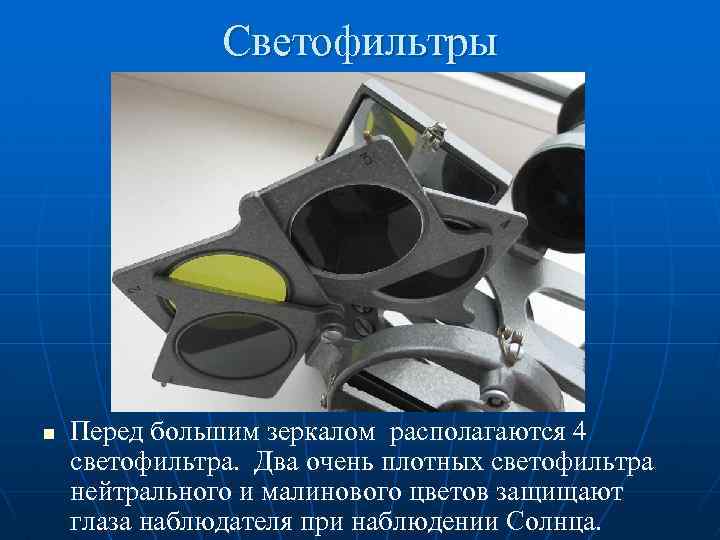

Светофильтры n Перед большим зеркалом располагаются 4 светофильтра. Два очень плотных светофильтра нейтрального и малинового цветов защищают глаза наблюдателя при наблюдении Солнца.

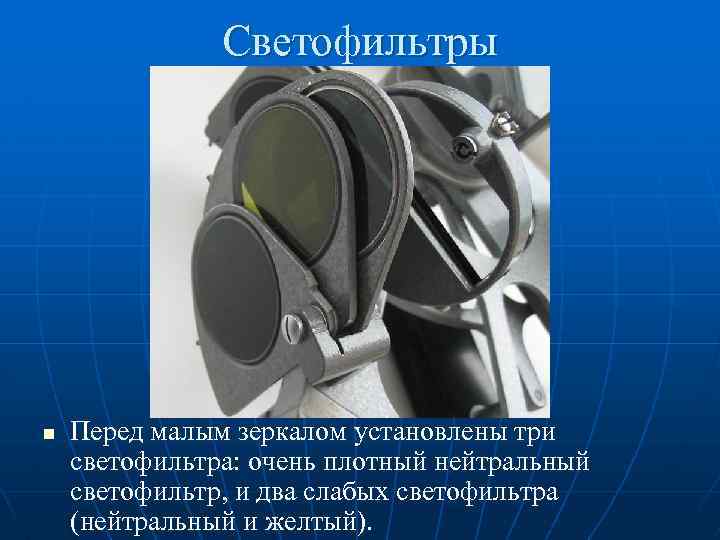

Светофильтры n Перед малым зеркалом установлены три светофильтра: очень плотный нейтральный светофильтр, и два слабых светофильтра (нейтральный и желтый).

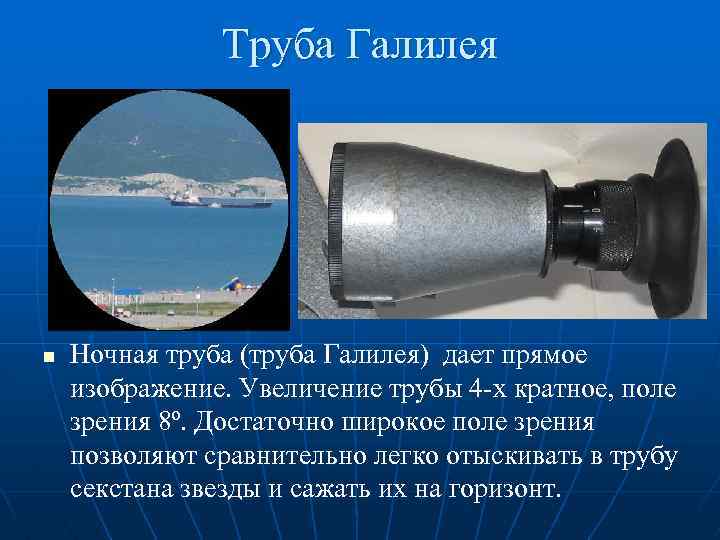

Труба Галилея n Ночная труба (труба Галилея) дает прямое изображение. Увеличение трубы 4 -х кратное, поле зрения 8º. Достаточно широкое поле зрения позволяют сравнительно легко отыскивать в трубу секстана звезды и сажать их на горизонт.

Астрономическая труба n Астрономическая (дневная труба) дает обратное, т. е. перевернутое изображение. Увеличение 6 -ти кратное, поле зрения 4º 30'. Более сильное увеличение дневной трубы позволяет измерять днем высоты Солнца с более высокой точностью.

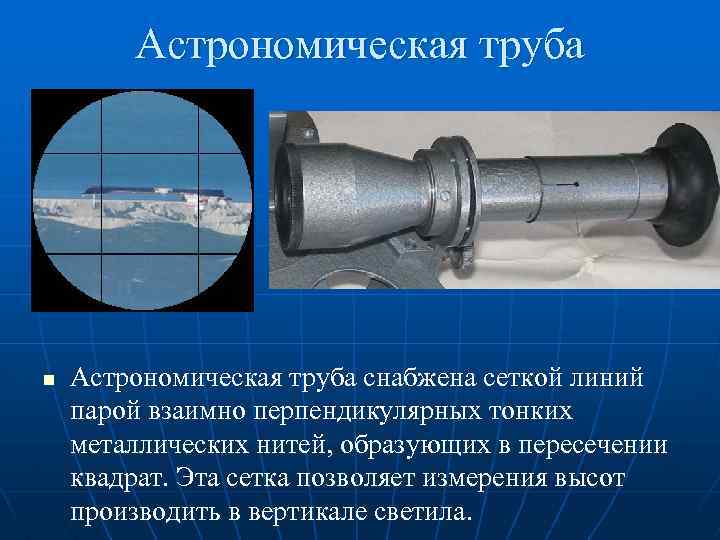

Астрономическая труба n Астрономическая труба снабжена сеткой линий парой взаимно перпендикулярных тонких металлических нитей, образующих в пересечении квадрат. Эта сетка позволяет измерения высот производить в вертикале светила.

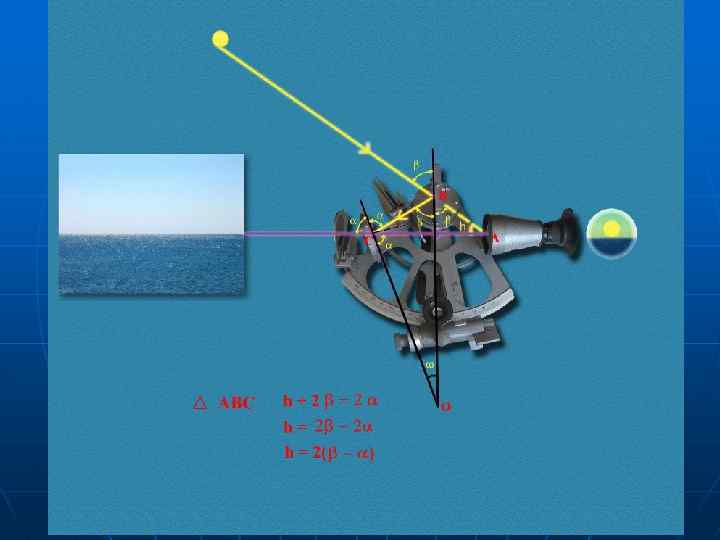

Теория секстана

Выверки секстана

Проверка перпендикулярности большого зеркала к плоскости лимба n Cекстан устанавливают горизонтально. Алидаду ставят на отсчет 40º, и на лимб помещают два диоптра - один на отсчет 5º - 10º, второй на 120 130º.

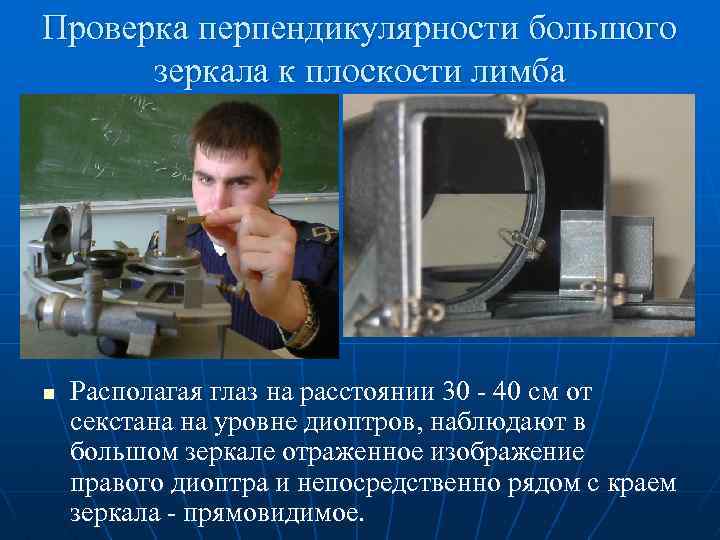

Проверка перпендикулярности большого зеркала к плоскости лимба n Располагая глаз на расстоянии 30 - 40 см от секстана на уровне диоптров, наблюдают в большом зеркале отраженное изображение правого диоптра и непосредственно рядом с краем зеркала - прямовидимое.

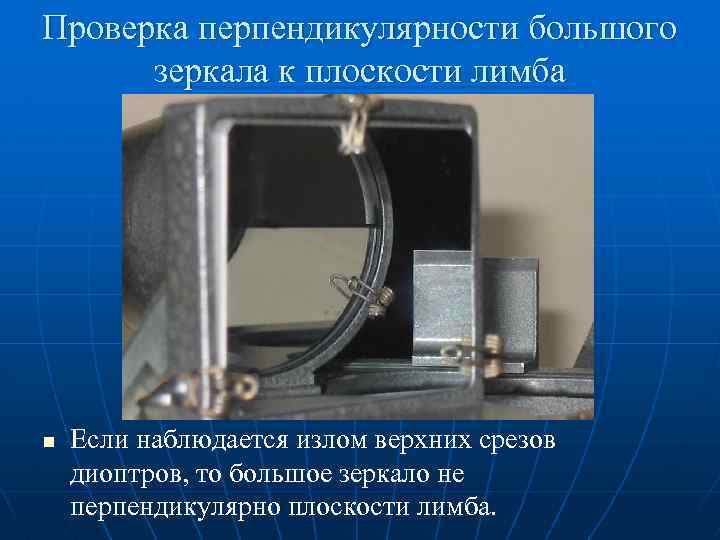

Проверка перпендикулярности большого зеркала к плоскости лимба n Если наблюдается излом верхних срезов диоптров, то большое зеркало не перпендикулярно плоскости лимба.

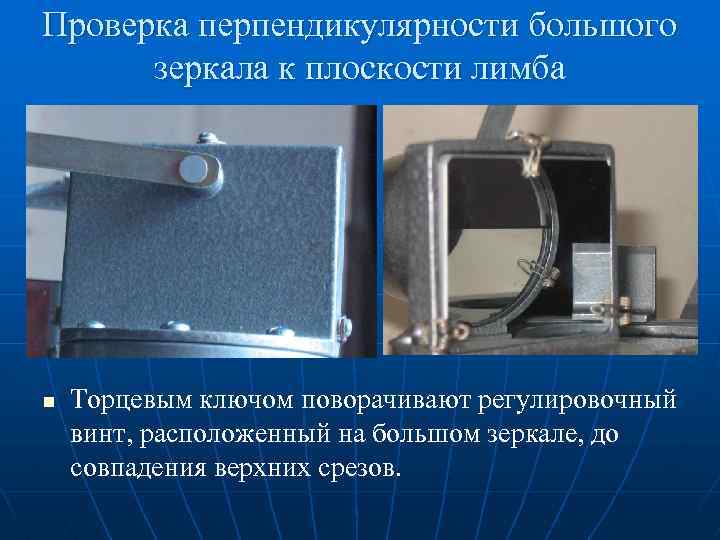

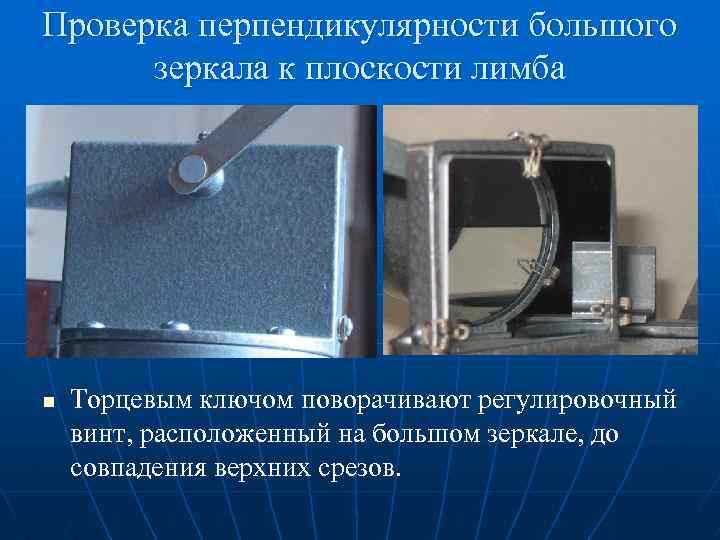

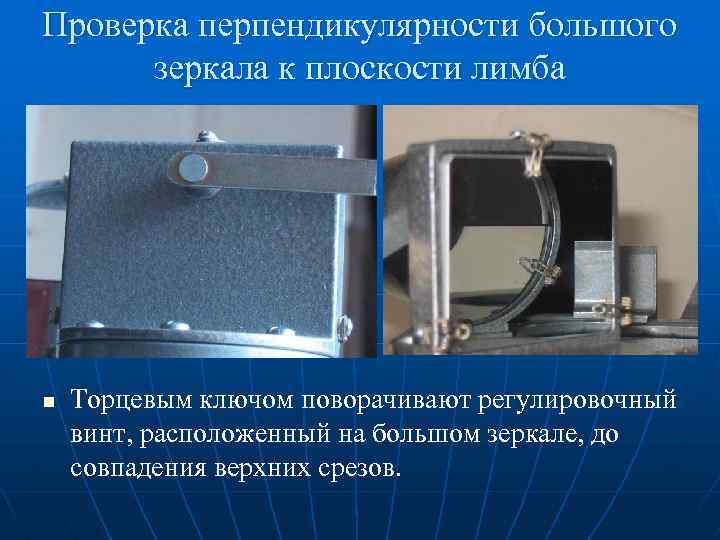

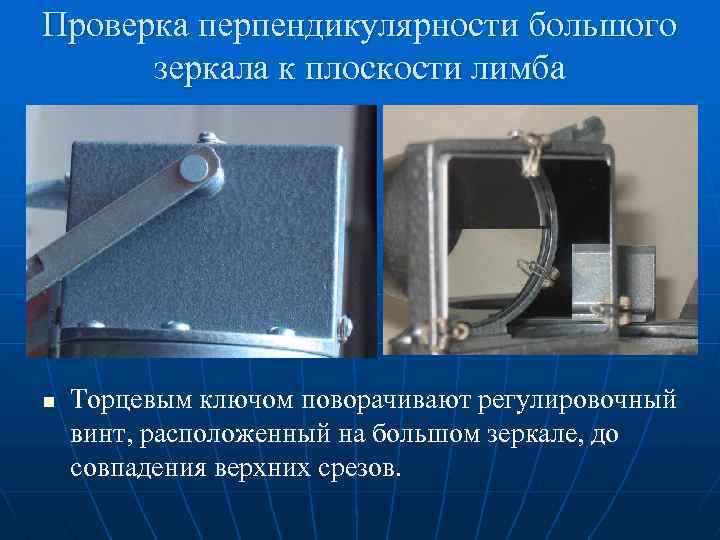

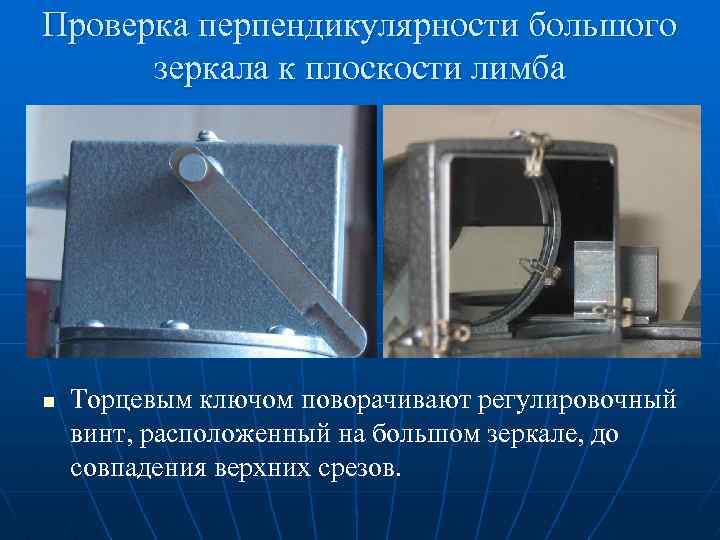

Проверка перпендикулярности большого зеркала к плоскости лимба n Торцевым ключом поворачивают регулировочный винт, расположенный на большом зеркале, до совпадения верхних срезов.

Измерение высот

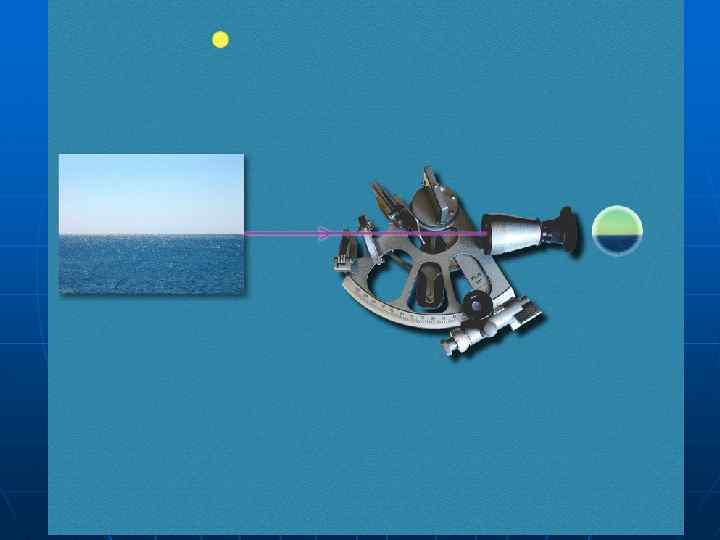

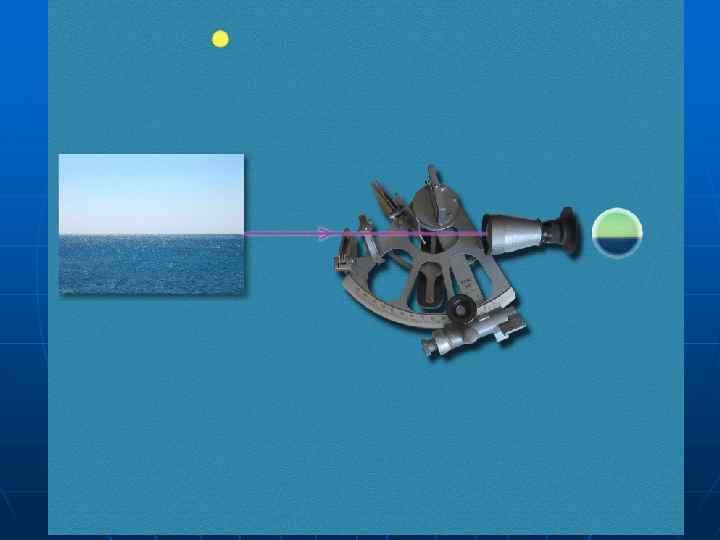

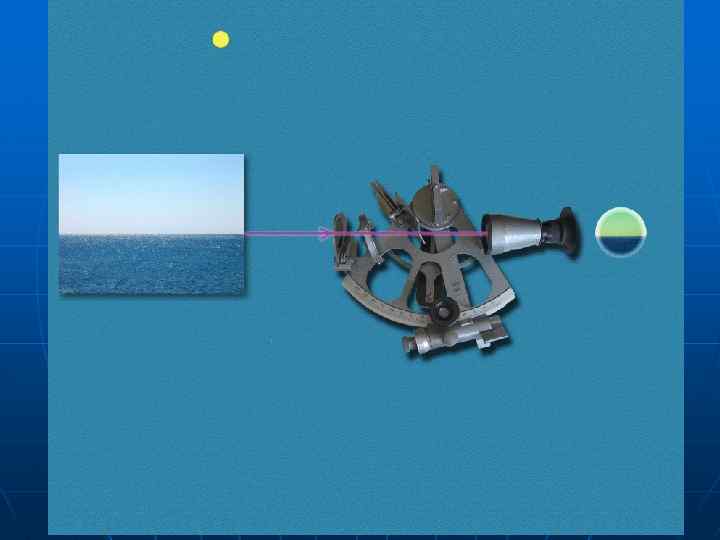

Измерение высот а) приведение Солнца к горизонту

Укладка секстана

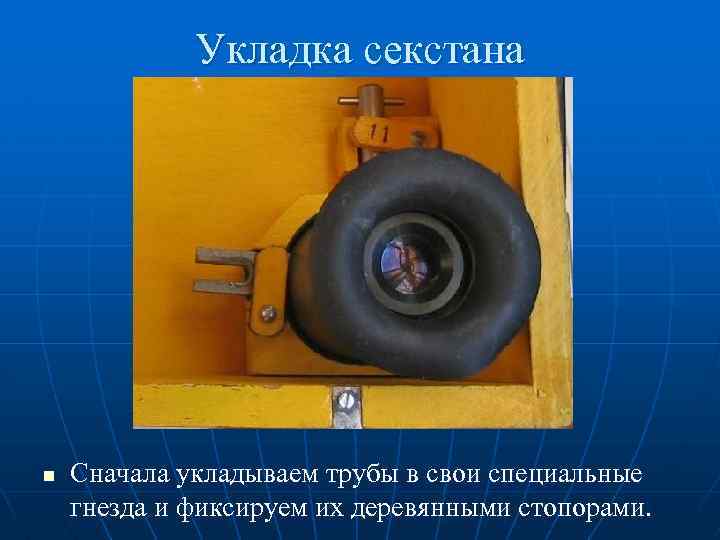

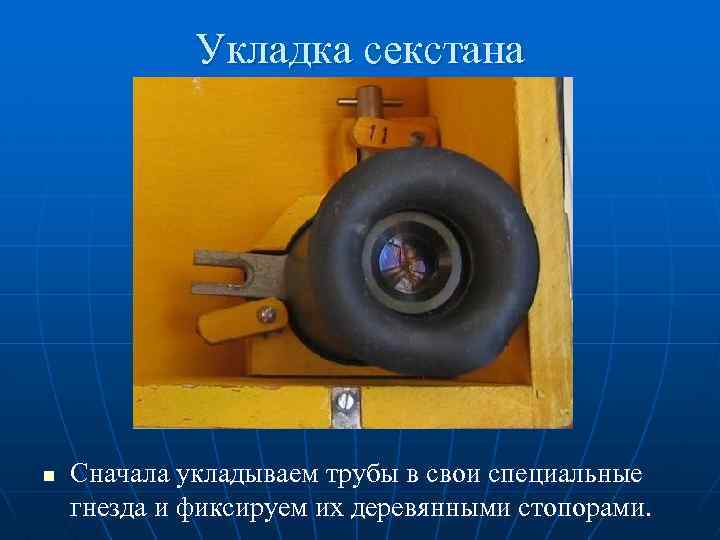

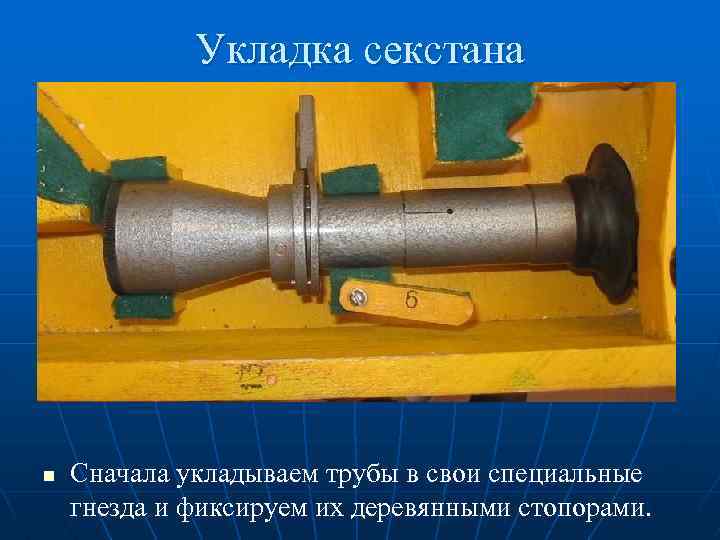

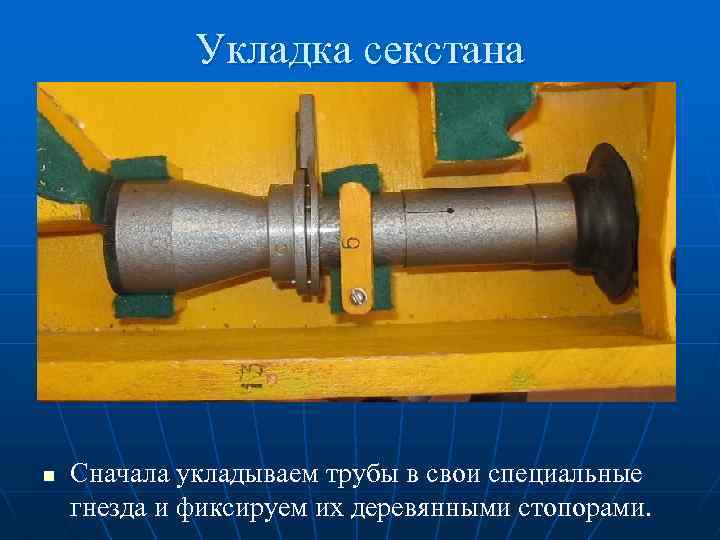

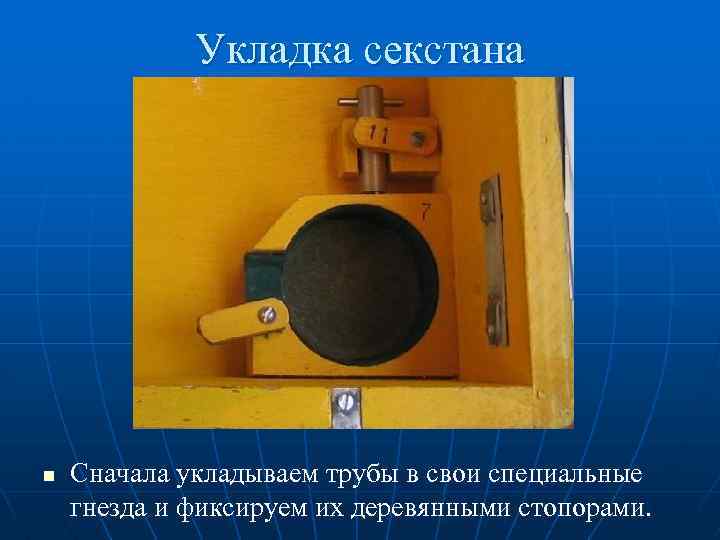

Укладка секстана n Сначала укладываем трубы в свои специальные гнезда и фиксируем их деревянными стопорами.

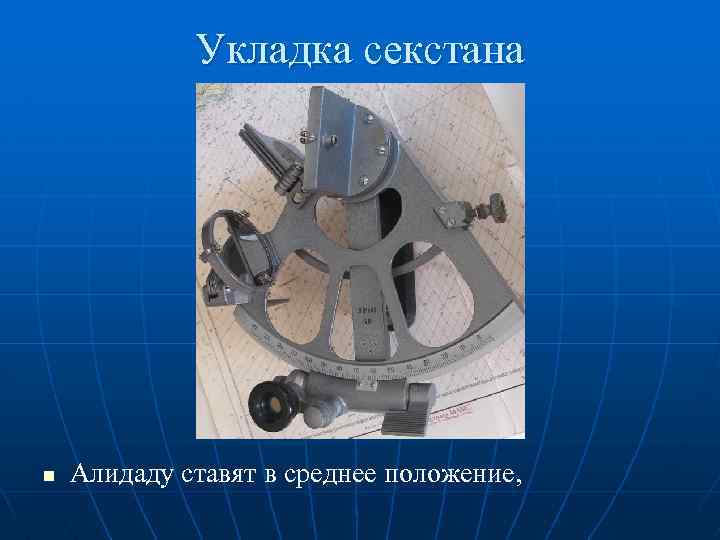

Укладка секстана n Алидаду ставят в среднее положение,

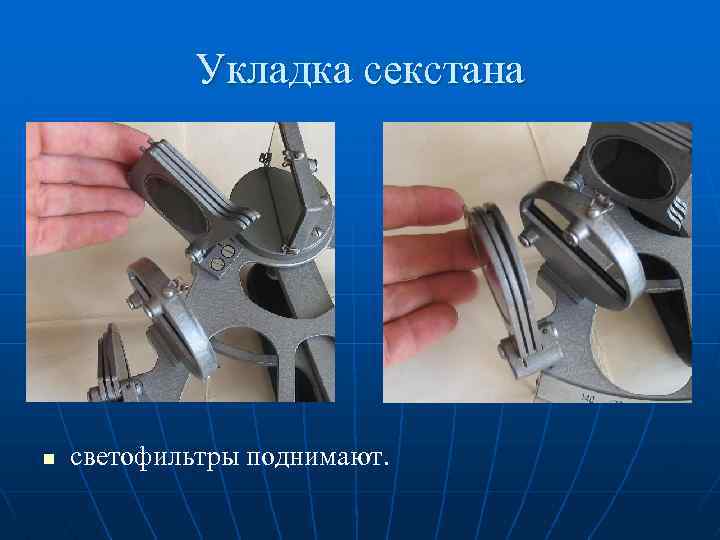

Укладка секстана n светофильтры поднимают.

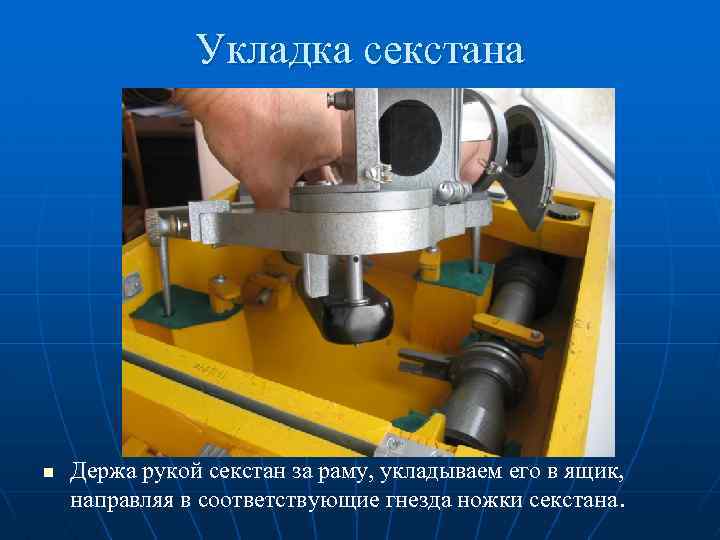

Укладка секстана n Держа рукой секстан за раму, укладываем его в ящик, направляя в соответствующие гнезда ножки секстана.

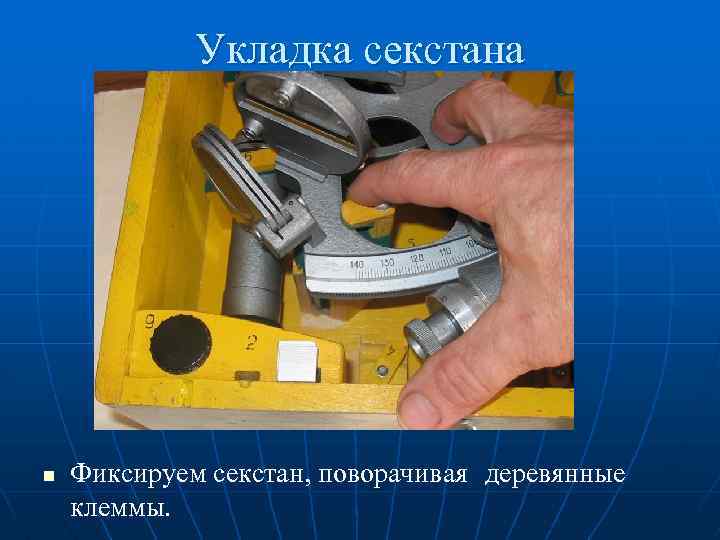

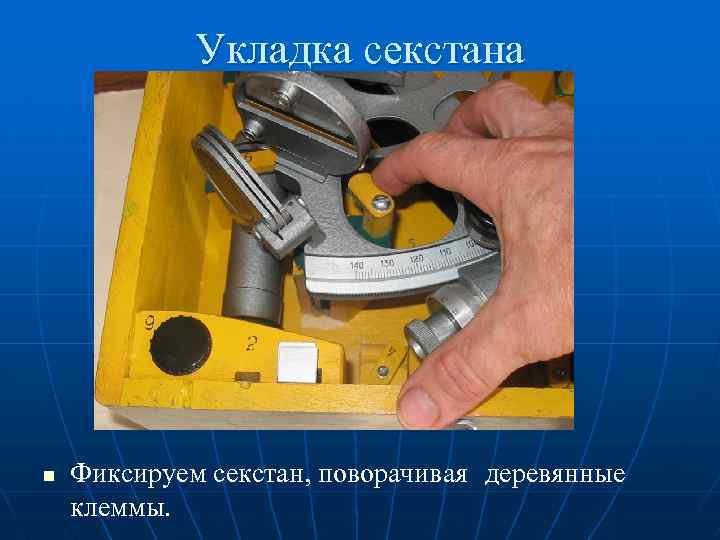

Укладка секстана n Фиксируем секстан, поворачивая деревянные клеммы.

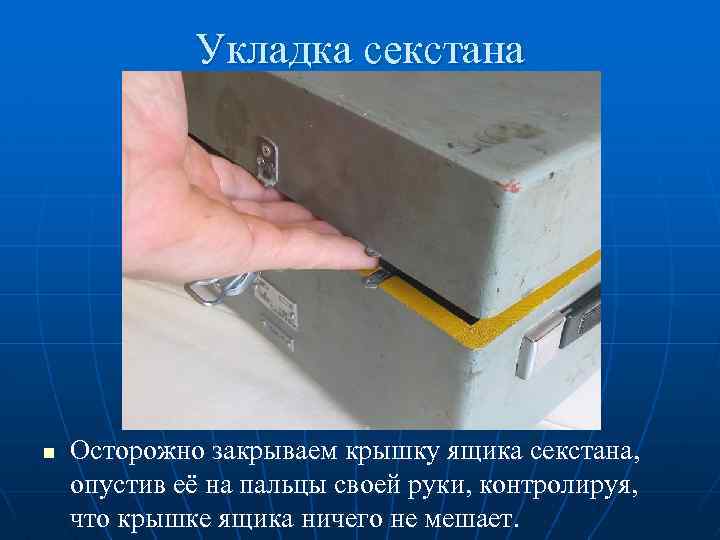

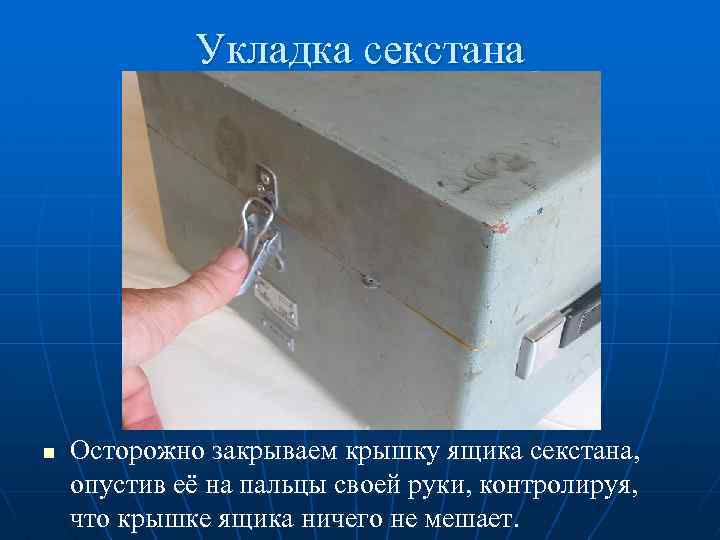

Укладка секстана n Осторожно закрываем крышку ящика секстана, опустив её на пальцы своей руки, контролируя, что крышке ящика ничего не мешает.
