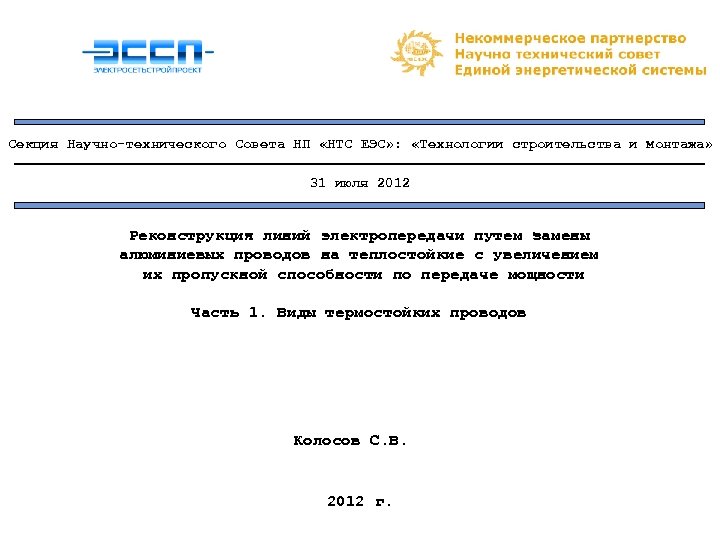

Секция Научно-технического Совета НП «НТС ЕЭС» : «Технологии строительства и монтажа» 31 июля 2012 Реконструкция линий электропередачи путем замены алюминиевых проводов на теплостойкие с увеличением их пропускной способности по передаче мощности Часть 1. Виды термостойких проводов Колосов С. В. 2012 г.

Модернизация ВЛ 2/11 Повышение мощности Повышение надежности ВЛ Повышение тока Повышение напряжения Повышение плотности тока Увеличение рабочего сечения РЕШЕНИЯ TACSRS/ACS и TACSR/HACIN GTACSR и GZTACSR ACCR Принципы работы Преимущества Недостатки Аттестация ФСК Цены Сравнение с АС Применение Оптимизация ВЛ

Высоктемпературные провода Lumpi-Berndorf, Австрия 3/11 Характеристики: Марка: TACSR/ACS 212/49 (TACSR/HICIN) Номинальный диаметр проволок : 3 мм Внешний диаметр : 21 мм Вес : 914 кг/км Сопротивление : 0, 1283 Ом/км Разрывное усилие : 9737 кг Максимальный ток : 871 А Аттестован ОАО «ФСК ЕЭС» 08. 2008 Особенности: - классическая конструкция - рабочая температура : 1500 С - высокая коррозийная стойкость - небольшие стрелы провеса для проводов TACSR/HACIN

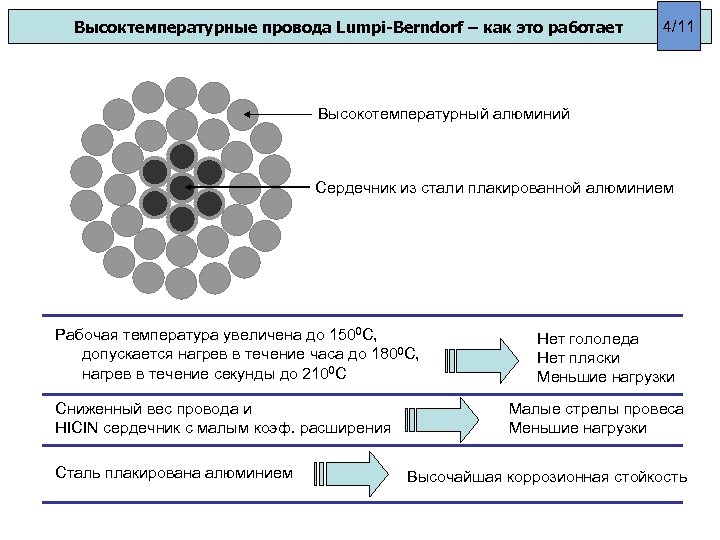

Высоктемпературные провода Lumpi-Berndorf – как это работает 4/11 Высокотемпературный алюминий Сердечник из стали плакированной алюминием Рабочая температура увеличена до 1500 С, допускается нагрев в течение часа до 1800 С, нагрев в течение секунды до 2100 С Сниженный вес провода и HICIN сердечник с малым коэф. расширения Сталь плакирована алюминием Нет гололеда Нет пляски Меньшие нагрузки Малые стрелы провеса Меньшие нагрузки Высочайшая коррозионная стойкость

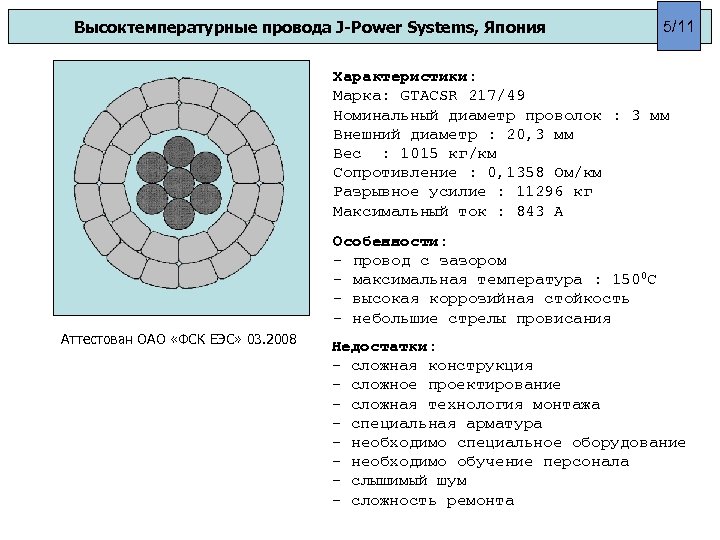

Высоктемпературные провода J-Power Systems, Япония 5/11 Характеристики: Марка: GTACSR 217/49 Номинальный диаметр проволок : 3 мм Внешний диаметр : 20, 3 мм Вес : 1015 кг/км Сопротивление : 0, 1358 Ом/км Разрывное усилие : 11296 кг Максимальный ток : 843 А Особенности: - провод с зазором - максимальная температура : 1500 С - высокая коррозийная стойкость - небольшие стрелы провисания Аттестован ОАО «ФСК ЕЭС» 03. 2008 Недостатки: - сложная конструкция - сложное проектирование - сложная технология монтажа - специальная арматура - необходимо специальное оборудование - необходимо обучение персонала - слышимый шум - сложность ремонта

Высоктемпературные провода J-Power Systems – как это работает Высокотемпературный алюминий Зазор (со смзкой) Стальной сердечник Нагрузка только на сердечнике при T > Tмонтажа, алюминий не нагружен Модуль упругости и коэффициент расширения как у стального провода Стрелы провеса существенно меньше чем у АС 6/11

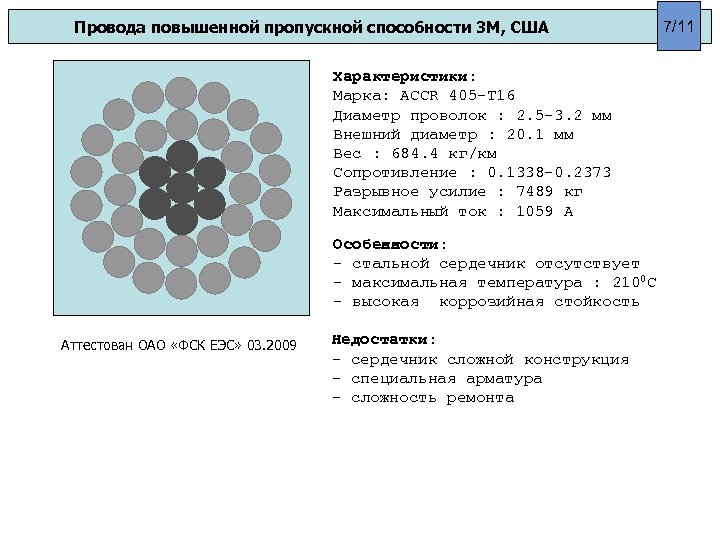

Провода повышенной пропускной способности 3 М, США Характеристики: Марка: ACCR 405 -T 16 Диаметр проволок : 2. 5 -3. 2 мм Внешний диаметр : 20. 1 мм Вес : 684. 4 кг/км Сопротивление : 0. 1338 -0. 2373 Разрывное усилие : 7489 кг Максимальный ток : 1059 А Особенности: - стальной сердечник отсутствует - максимальная температура : 2100 С - высокая коррозийная стойкость Аттестован ОАО «ФСК ЕЭС» 03. 2009 Недостатки: - сердечник сложной конструкция - специальная арматура - сложность ремонта 7/11

Провода повышенной пропускной способности 3 М – как это работает 8/11 Высокотемпературный алюминий Сердечник из нитей оксида алюминия, запакованных в алюминий высокой чистоты Низкий коэффициент теплового расширения: Низкий вес и высокая разрывная прочность 6. 3*10 -6 вместо 12. 1*10 -6 у стали

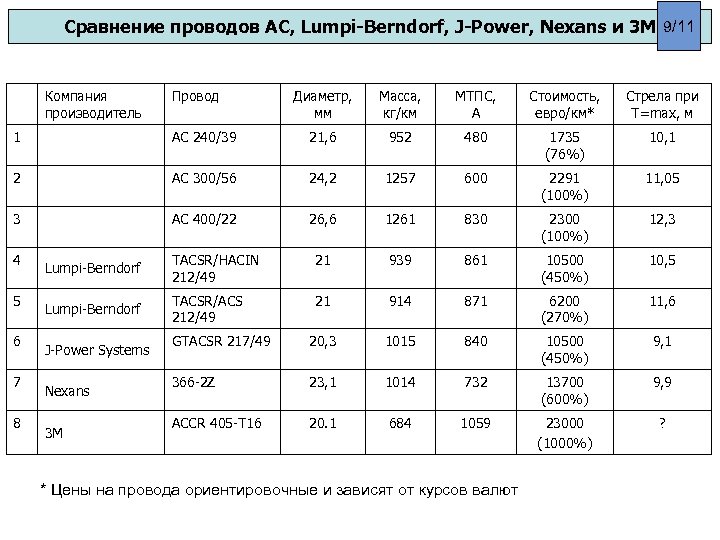

Сравнение проводов АС, Lumpi-Berndorf, J-Power, Nexans и 3 М 9/11 Компания производитель Провод Диаметр, мм Масса, кг/км МТПС, А Стоимость, евро/км* Стрела при T=max, м 1 АС 240/39 21, 6 952 480 1735 (76%) 10, 1 2 АС 300/56 24, 2 1257 600 2291 (100%) 11, 05 3 АС 400/22 26, 6 1261 830 2300 (100%) 12, 3 4 5 6 7 8 Lumpi-Berndorf TACSR/HACIN 212/49 21 939 861 10500 (450%) 10, 5 Lumpi-Berndorf TACSR/ACS 212/49 21 914 871 6200 (270%) 11, 6 GTACSR 217/49 20, 3 1015 840 10500 (450%) 9, 1 366 -2 Z 23, 1 1014 732 13700 (600%) 9, 9 ACCR 405 -T 16 20. 1 684 1059 23000 (1000%) ? J-Power Systems Nexans 3 M * Цены на провода ориентировочные и зависят от курсов валют

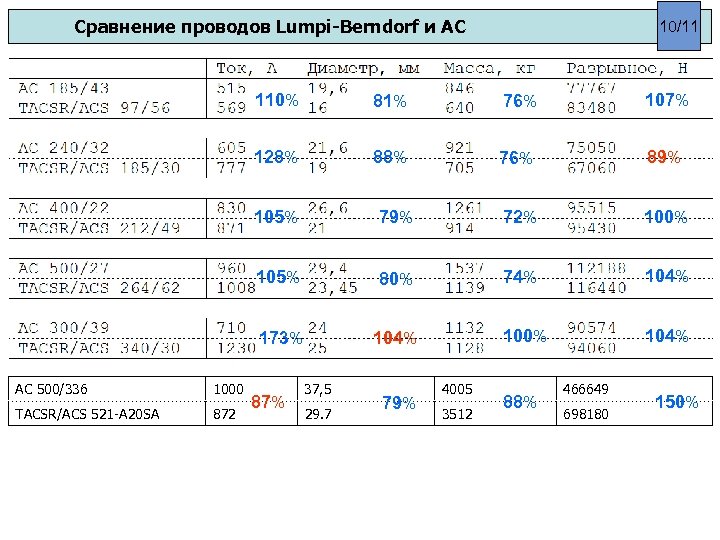

Сравнение проводов Lumpi-Berndorf и АС 10/11 110% 81% 76% 107% 128% 88% 76% 89% 105% TACSR/ACS 521 -A 20 SA 872 100% 80% 74% 104% 173% 1000 72% 105% АС 500/336 79% 104% 100% 104% 87% 37, 5 29. 7 79% 4005 3512 88% 466649 698180 150%

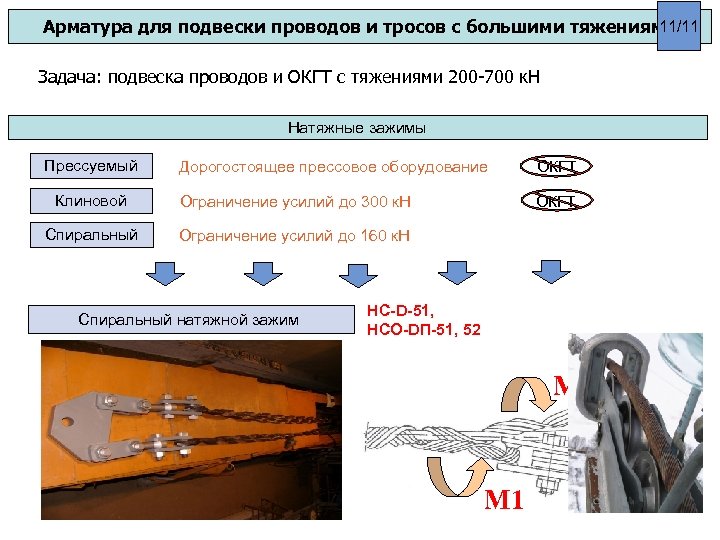

11/11 Арматура для подвески проводов и тросов с большими тяжениями Задача: подвеска проводов и ОКГТ с тяжениями 200 -700 к. Н Натяжные зажимы Прессуемый Дорогостоящее прессовое оборудование ОКГТ Клиновой Ограничение усилий до 300 к. Н ОКГТ Спиральный Ограничение усилий до 160 к. Н Спиральный натяжной зажим НС-D-51, НСО-DП-51, 52 М 1 М 1+М 2 0
