Сейсморазведка Глубинное сейсмическое зондирование ГСЗ и сверхглубинные ОГТ СГОГТ Региональные

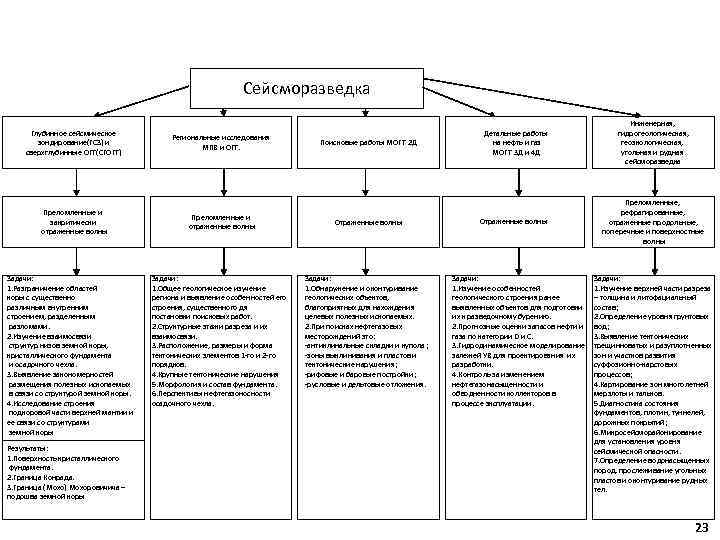

Сейсморазведка Глубинное сейсмическое зондирование(ГСЗ) и сверхглубинные ОГТ(СГОГТ) Региональные исследования МПВ и ОГТ. Преломленные и закритически отраженные волны Преломленные и отраженные волны Задачи: 1. Разграничение областей коры с существенно различным внутренним строением, разделенным разломами. 2. Изучение взаимосвязи структур низов земной коры, кристаллического фундамента и осадочного чехла. 3. Выявление закономерностей размещения полезных ископаемых в связи со структурой земной коры. 4. Исследование строения подкоровой части верхней мантии и ее связи со структурами земной коры Результаты: 1. Поверхность кристаллического фундамента. 2. Граница Конрада. 3. Граница (Мохо) Мохоровичича – подошва земной коры Задачи: 1. Общее геологическое изучение региона и выявление особенностей его строения, существенного дя постановки поисковых работ. 2. Структурные этажи разреза и их взаимосвязи. 3. Расположение, размеры и форма тектонических элементов 1 -го и 2 -го порядков. 4. Крупные тектонические нарушения 5. Морфология и состав фундамента. 6. Перспективы нефтегазоносности осадочного чехла. Поисковые работы МОГТ 2 Д Отраженные волны Задачи: 1. Обнаружение и оконтуривание геологических объектов, благоприятных для нахождения целевых полезных ископаемых. 2. При поисках нефтегазовых месторождений это: -антиклинальные складки и купола; -зоны выклинивания и пластов и тектонические нарушения; -рифовые и баровые постройки; -русловые и дельтовые отложения. Детальные работы на нефть и газ МОГТ 3 Д и 4 Д Отраженные волны Задачи: 1. Изучение особенностей геологического строения ранее выявленных объектов для подготовки их к разведочному бурению. 2. Прогнозные оценки запасов нефти и газа по категории D и С. 3. Гидродинамическое моделирование залежей УВ для проектирования их разработки. 4. Контроль за изменением нефтегазонасыщенности и обводненности коллекторов в процессе эксплуатации. Инженерная, гидрогеологическая, геоэкологическая, угольная и рудная сейсморазведка Преломленные, рефрагированные, отраженные продольные, поперечные и поверхностные волны Задачи: 1. Изучение верхней части разреза – толщина и литофациальный состав; 2. Определение уровня грунтовых вод; 3. Выявление тектонических трещинноватых и разуплотненных зон и участков развития суффозионно-карстовых процессов; 4. Картирование зон многолетней мерзлоты и тальков. 5. Диагностика состояния фундаментов, плотин, туннелей, дорожных покрытий; 6. Микросейсморайонирование для установления уровня сейсмической опасности. 7. Определение водонасыщенных пород, прослеживание угольных пластов и оконтуривание рудных тел. 23

Поседовательость выполнения сейсмораведочных работ При проведении сейсморазведочных работ выделяют три этапа: Планирование; Полевые работы; Камеральные работы: обработка, интерпретация Планирование Опрелеляются: виды, объем, методика, сроки проведения работ , определяется конфигурация систем возбуждения и наблюдения, источники возбуждения, станции приема, составляются карты планируемых работ, кратности, проводится оценка стоимости работ. Формируется проект сейсморазведочных работ. Проводится конкурс на выбор подрядчика

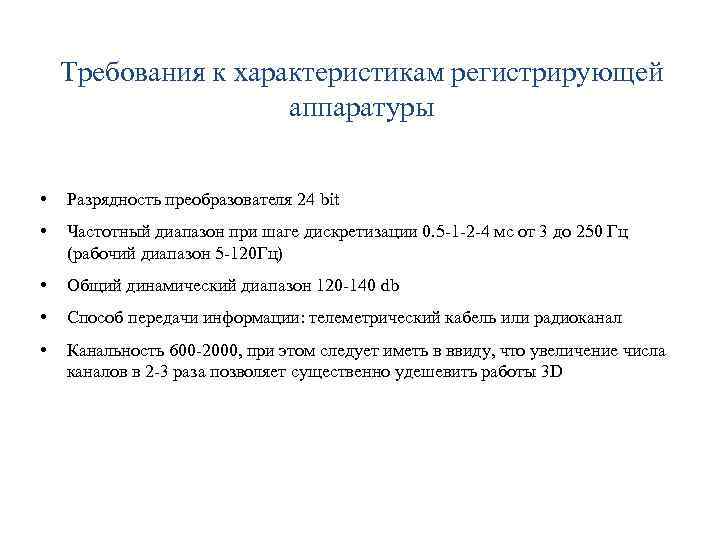

Требования к характеристикам регистрирующей аппаратуры • Разрядность преобразователя 24 bit • Частотный диапазон при шаге дискретизации 0. 5 -1 -2 -4 мс от 3 до 250 Гц (рабочий диапазон 5 -120 Гц) • Общий динамический диапазон 120 -140 db • Способ передачи информации: телеметрический кабель или радиоканал • Канальность 600 -2000, при этом следует иметь в ввиду, что увеличение числа каналов в 2 -3 раза позволяет существенно удешевить работы 3 D

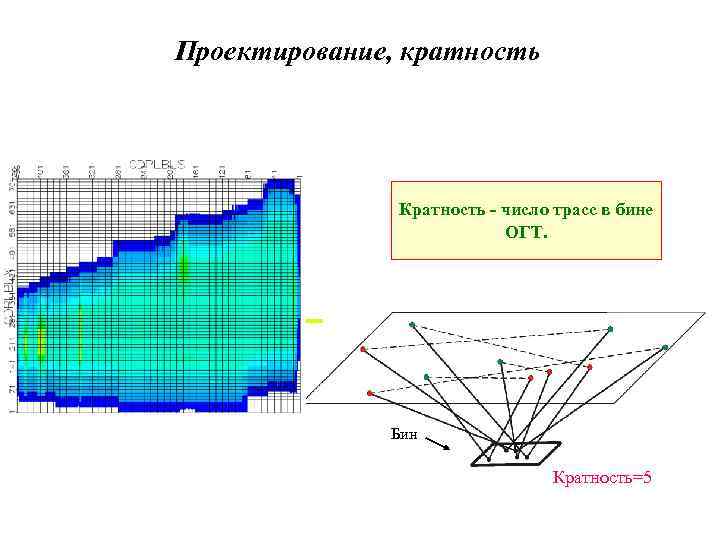

Проектирование, кратность Кратность - число трасс в бине ОГТ. Бин Кратность=5

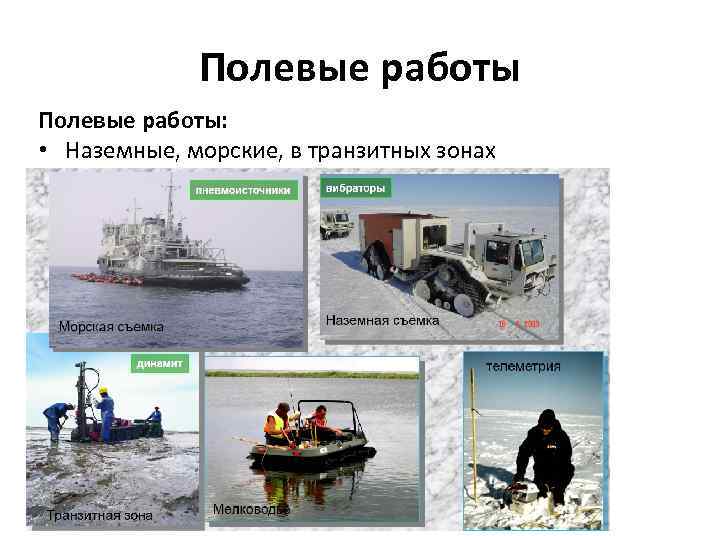

Полевые работы: • Наземные, морские, в транзитных зонах

Особенности 3 d-сейсморазведки в пограничной зоне Автор: Белошапка И. Е. РМН-11 -1 ПЕРЕХОД МЕЖДУ МОРСКОЙ АКВАТОРИЕЙ И ЛИМАННО-ПЛАВНЕВОЙ ЗОНОЙ

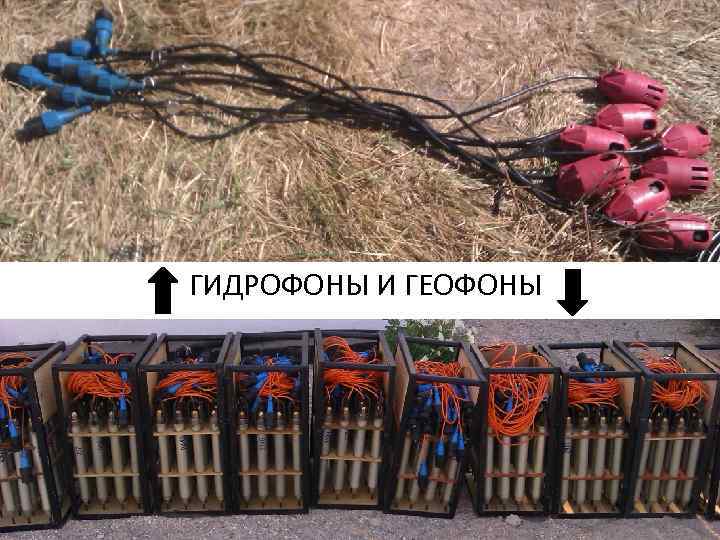

ГИДРОФОНЫ И ГЕОФОНЫ

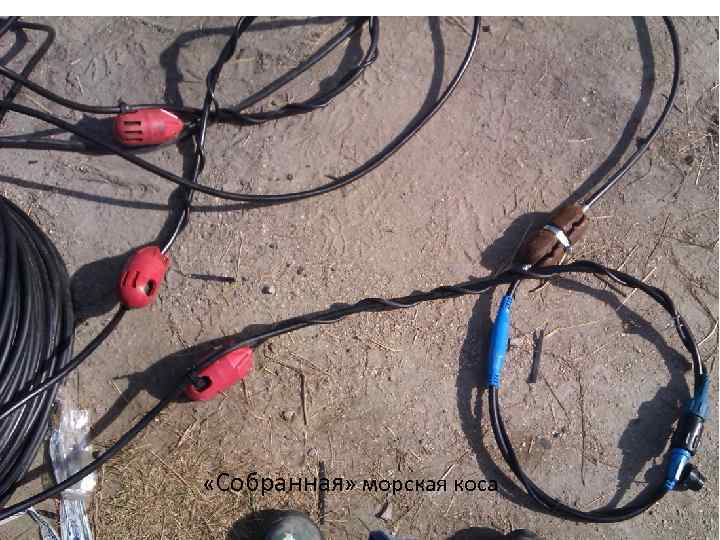

«Собранная» морская коса

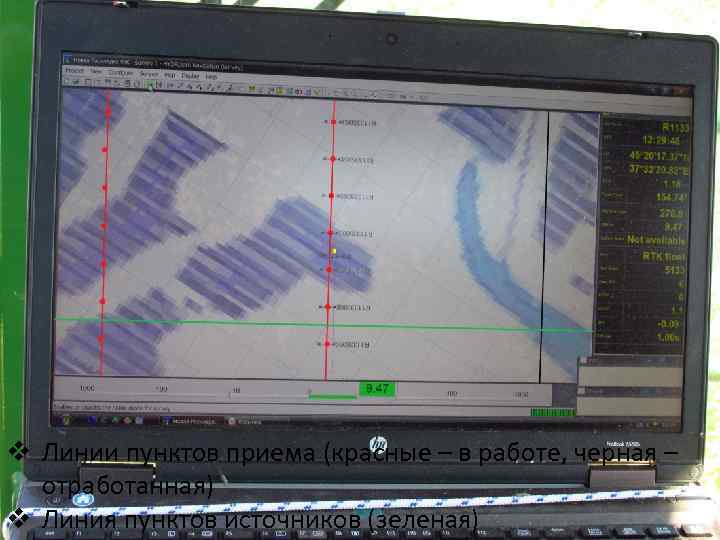

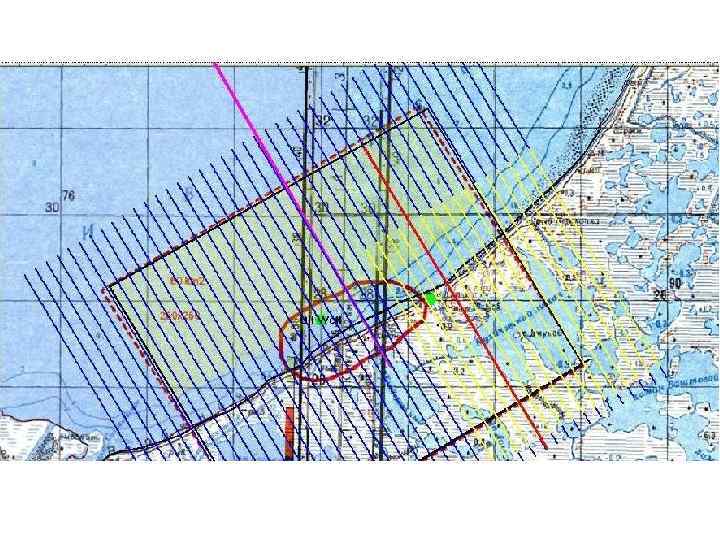

v Линии пунктов приема (красные – в работе, черная – отработанная) v Линия пунктов источников (зеленая)

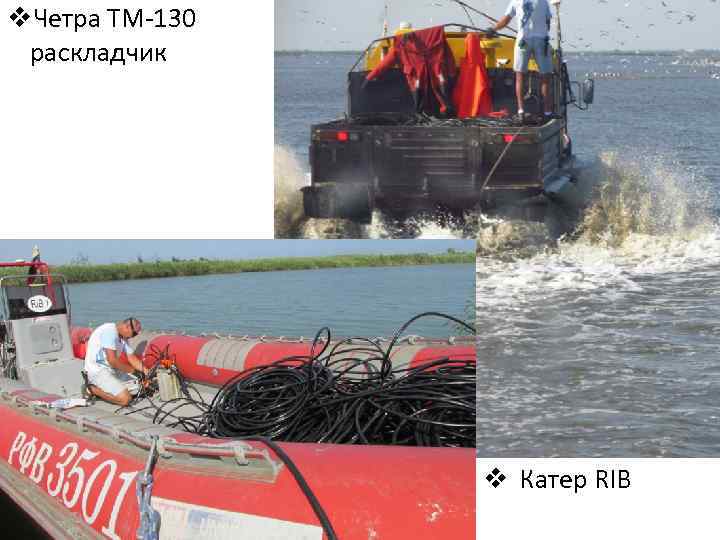

v. Четра ТМ-130 раскладчик v Катер RIB

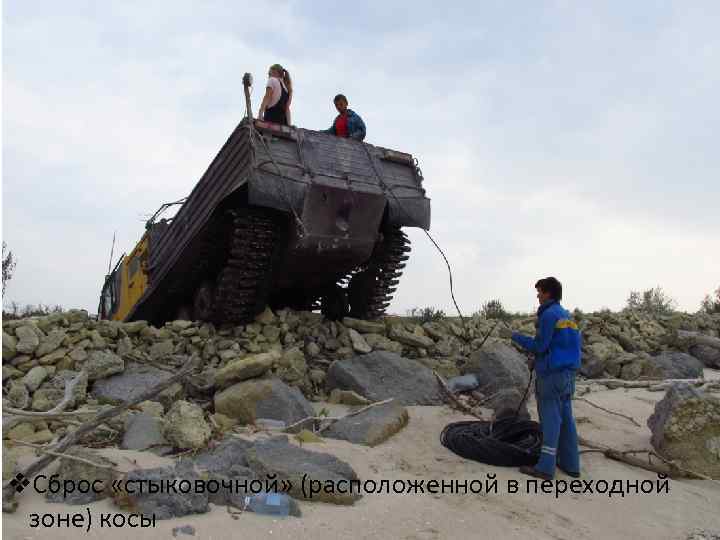

v. Сброс «стыковочной» (расположенной в переходной зоне) косы

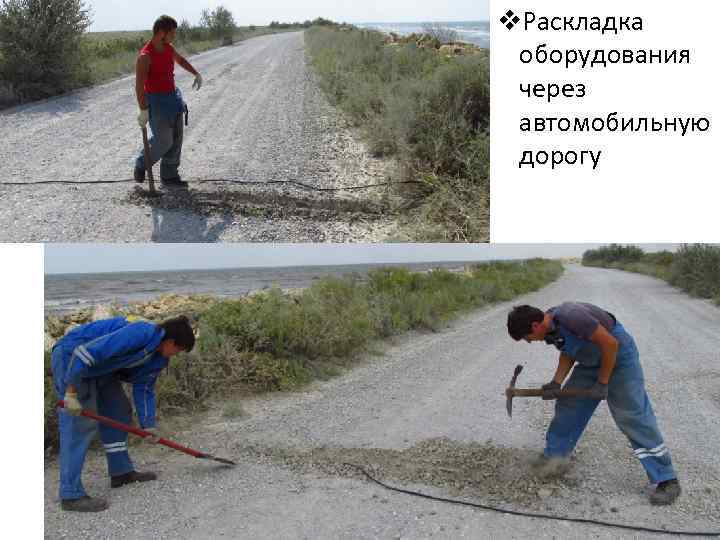

v. Раскладка оборудования через автомобильную дорогу

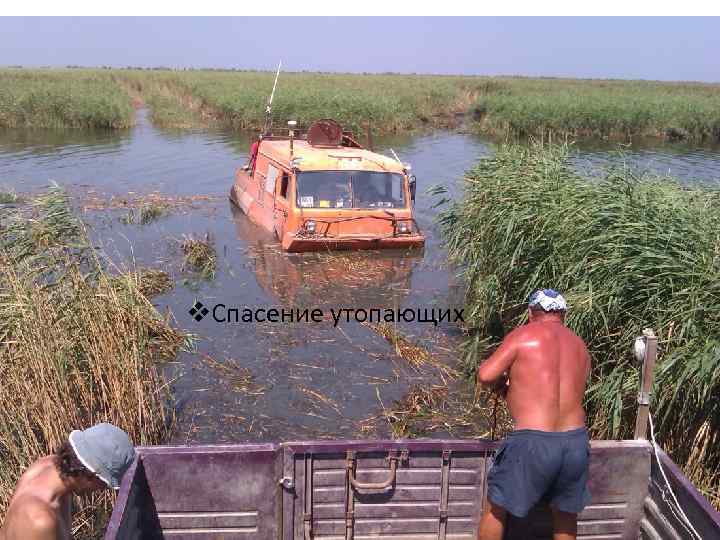

v. Спасение утопающих

v. Чем круче джип, тем дальше идти за трактором

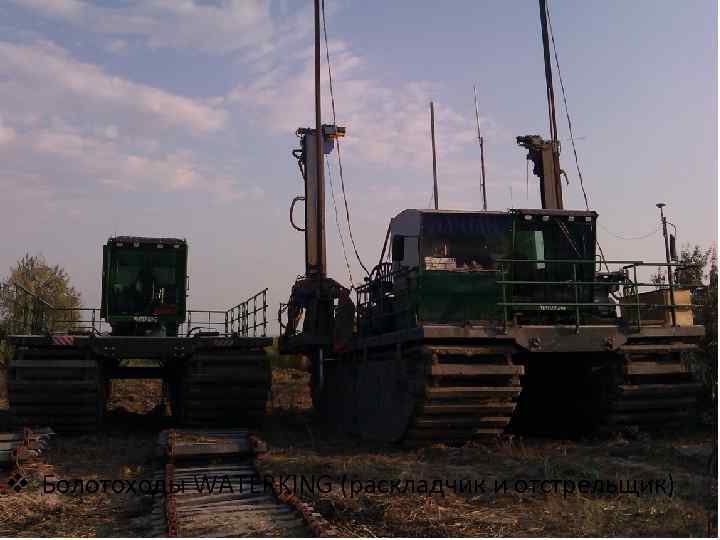

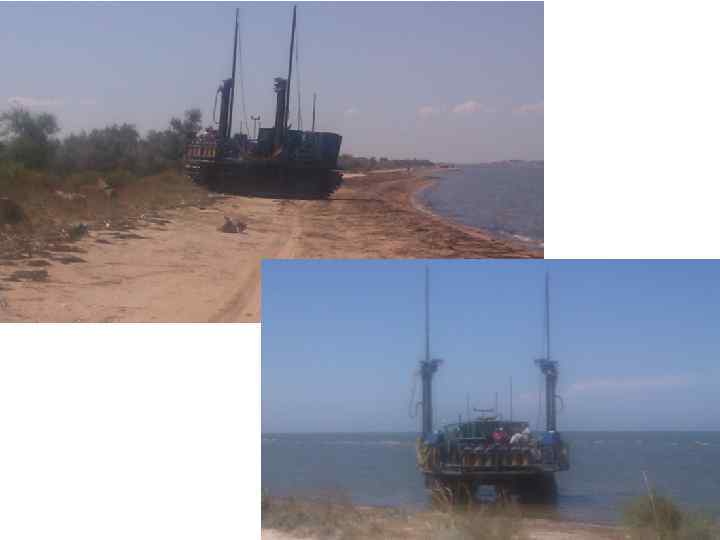

v Болотоходы WATERKING (раскладчик и отстрельщик)

v. Понтон-отстрельщик

• А) 1 накопление • Б) 4 накопления • В) 8 накоплений

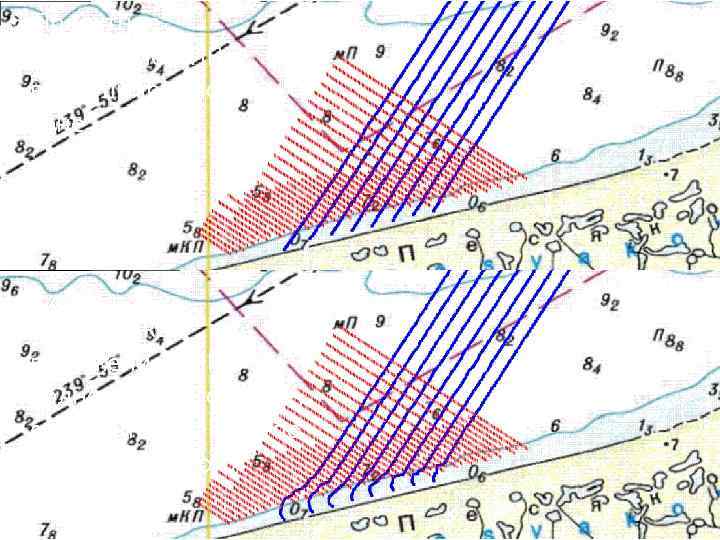

v. Проектное положение ЛПП в волноприбойной зоне v. Фактическое положение ЛПП в волноприбойной зоне, скорректированное по времени первого вступления

До коррекции После коррекции

Структурная карта

Морские и скважинные сейсморазведочные работы Схема морской сейсморазведки с цифровой буксируемой косой 1 – сейсмический пневмоисточник; 2 – буксировочный кабель; 3 – головной амортизатор; 4 – головной модуль; 5 – бесприборная секция; 6 – приборная секция; 7 – операционный модуль; 8 – стабилизатор глубины; 9 – концевая секция; 10 – концевой амортизатор; 11 – концевой кабель; 12 – хвостовой радар-отражатель. Сейсмическая коса – секционированный пластиковый шланг (диаметром 50 -70 мм, толщина стенок 3 -4 мм) с приемной аппаратурой, заполненный жидкостью. Секции приборные (рабочие - до 12 каналов на каждом из которых работает группа 1030 пьезоэлектрических сейсмоприемников) и бесприборные ( вспомогательные) соединены муфтами. Длина приборной секции 50 -100 м. К приборной секции примыкает операционный модуль. Бесприборные секции необходимы для контроля положения косы в пространстве. Операционный модуль – усилитель и аналогово-цифровой преобразователь сигналов. Большая производительность и высокая точность морских СРР обеспечивается применением буксируемых сейсмических кос (стримеров), используемых при глубинах моря ≥ 8 м. Коса заполнена легкой жидкостью (керосин, солярка) для придания нейтральной плавучести.

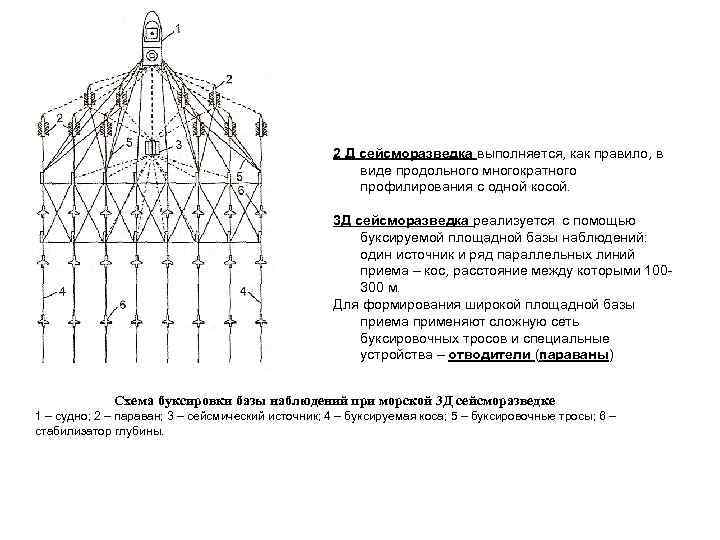

2 Д сейсморазведка выполняется, как правило, в виде продольного многократного профилирования с одной косой. 3 Д сейсморазведка реализуется с помощью буксируемой площадной базы наблюдений: один источник и ряд параллельных линий приема – кос, расстояние между которыми 100300 м. Для формирования широкой площадной базы приема применяют сложную сеть буксировочных тросов и специальные устройства – отводители (параваны) Схема буксировки базы наблюдений при морской 3 Д сейсморазведке 1 – судно; 2 – параван; 3 – сейсмический источник; 4 – буксируемая коса; 5 – буксировочные тросы; 6 – стабилизатор глубины.

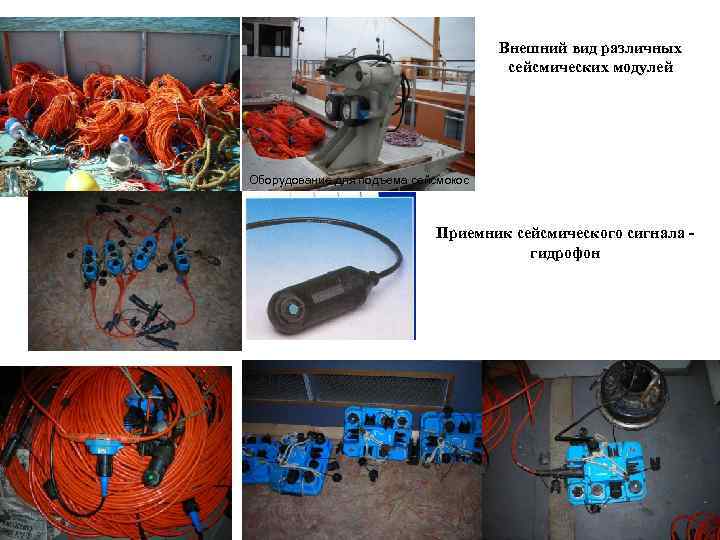

Внешний вид различных сейсмических модулей Оборудование для подъема сейсмокос Приемник сейсмического сигнала гидрофон

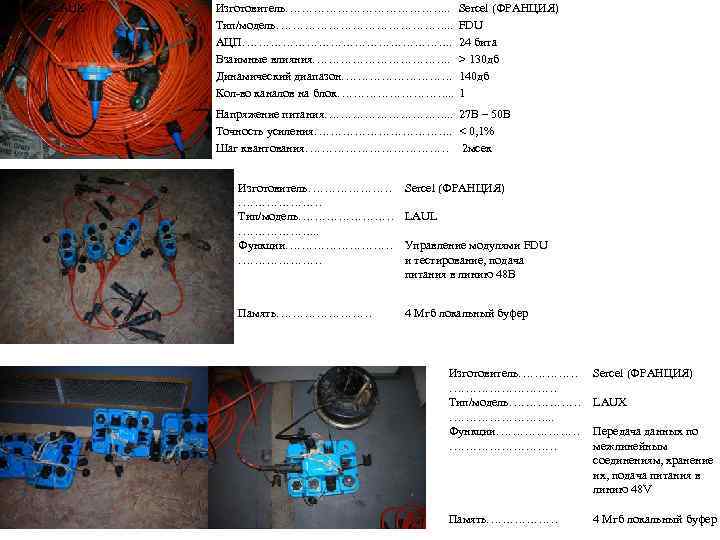

Модуль LAUL LAUX Модуль FDU Изготовитель…………………. . . Тип/модель…………………. . . АЦП………………………. . Взаимные влияния………………. . Динамический диапазон……………. Кол-во каналов на блок……………. . . Sercel (ФРАНЦИЯ) FDU 24 бита > 130 дб 140 дб 1 Напряжение питания……………. . . 27 В – 50 В Точность усиления………………. . < 0, 1% Шаг квантования……………… 2 мсек Изготовитель………………… Тип/модель………………. . . Функции………………… Sercel (ФРАНЦИЯ) Память………… 4 Мгб локальный буфер LAUL Управление модулями FDU и тестирование, подача питания в линию 48 В Изготовитель…………… Тип/модель………………. . . Функции………………… Sercel (ФРАНЦИЯ) Память……………… 4 Мгб локальный буфер LAUX Передача данных по межлинейным соединениям, хранение их, подача питания в линию 48 V

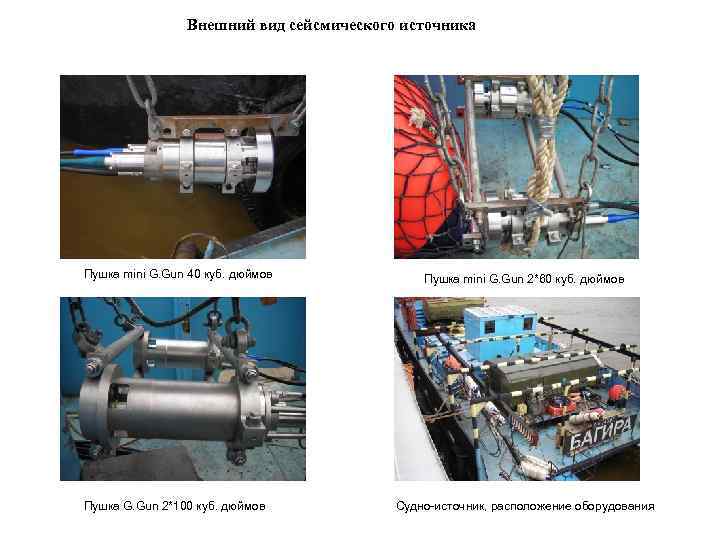

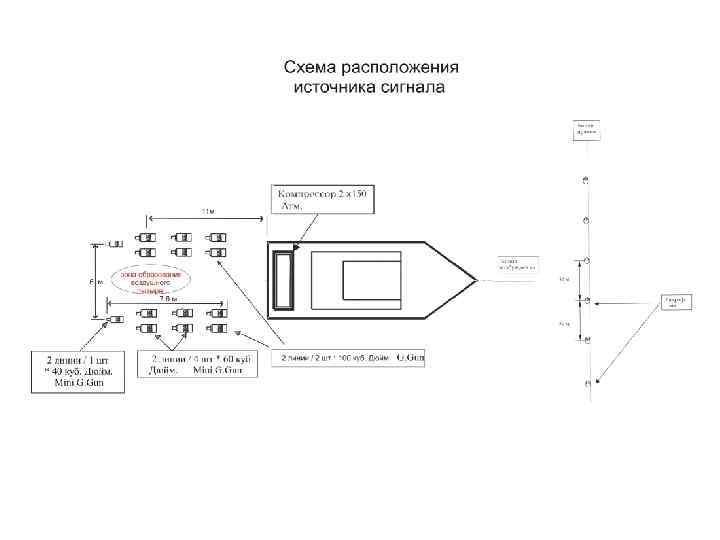

Внешний вид сейсмического источника Пушка mini G. Gun 40 куб. дюймов Пушка G. Gun 2*100 куб. дюймов Пушка mini G. Gun 2*60 куб. дюймов Судно-источник, расположение оборудования

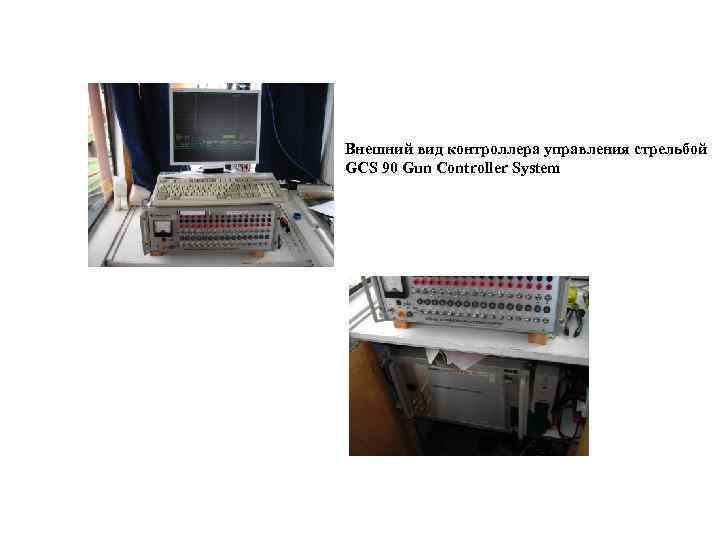

Внешний вид контроллера управления стрельбой GCS 90 Gun Controller System

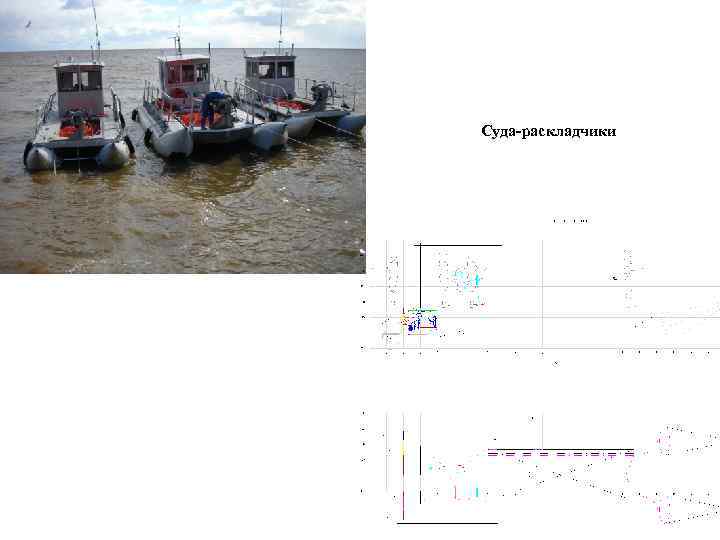

Суда-раскладчики

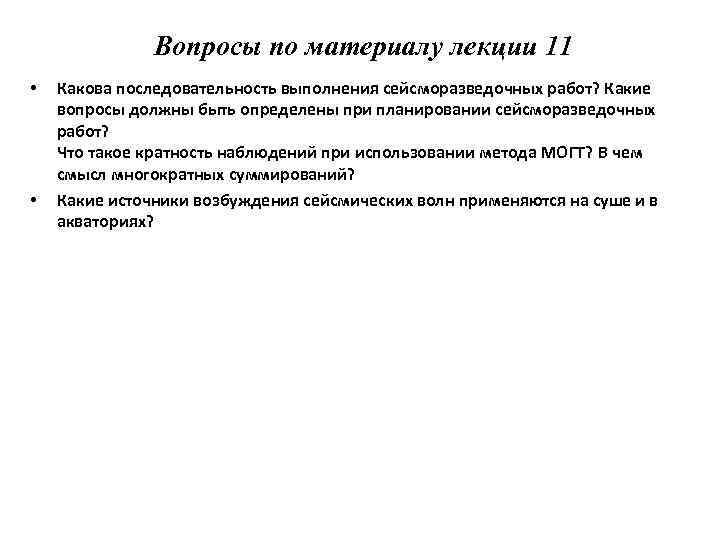

Вопросы по материалу лекции 11 • • Какова последовательность выполнения сейсморазведочных работ? Какие вопросы должны быть определены при планировании сейсморазведочных работ? Что такое кратность наблюдений при использовании метода МОГТ? В чем смысл многократных суммирований? Какие источники возбуждения сейсмических волн применяются на суше и в акваториях?
