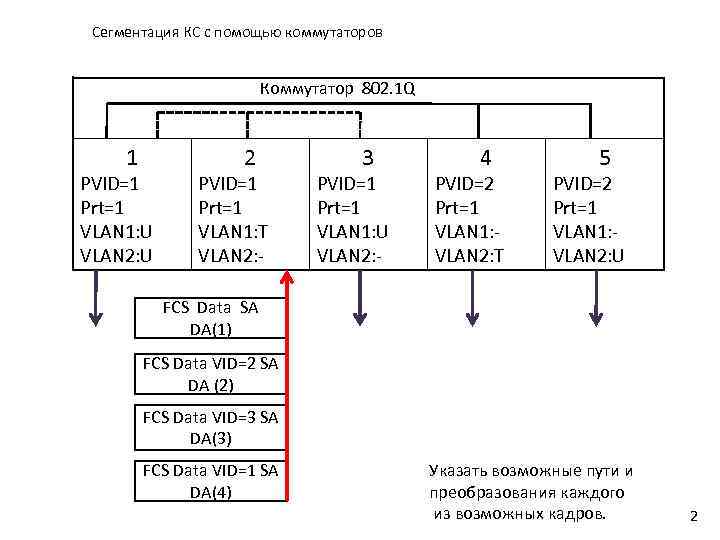

Сегментация КС с помощью коммутаторов Коммутатор 802. 1 Q 1 PVID=1 Prt=1 VLAN 1: Сегментация КС с помощью коммутаторов Коммутатор 802. 1 Q 1 PVID=1 Prt=1 VLAN 1: U VLAN 2: U 2 PVID=1 Prt=1 VLAN 1: T VLAN 2: - 3 R PVID=1 Prt=1 VLAN 1: U VLAN 2: - 4 PVID=2 Prt=1 VLAN 1: VLAN 2: T 5 PVID=2 Prt=1 VLAN 1: VLAN 2: U FCS Data SA DA(1) FCS Data VID=2 SA DA (2) FCS Data VID=3 SA DA(3) FCS Data VID=1 SA DA(4) Указать возможные пути и преобразования каждого из возможных кадров. 2

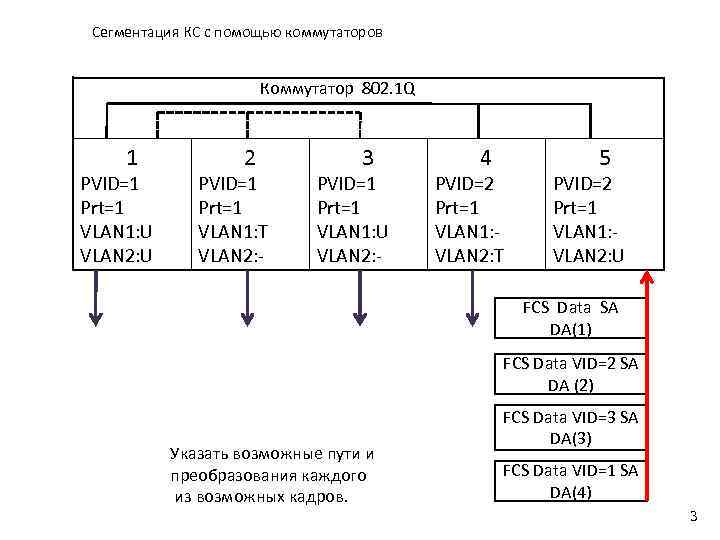

Сегментация КС с помощью коммутаторов Коммутатор 802. 1 Q 1 PVID=1 Prt=1 VLAN 1: Сегментация КС с помощью коммутаторов Коммутатор 802. 1 Q 1 PVID=1 Prt=1 VLAN 1: U VLAN 2: U 2 PVID=1 Prt=1 VLAN 1: T VLAN 2: - 3 R PVID=1 Prt=1 VLAN 1: U VLAN 2: - 4 PVID=2 Prt=1 VLAN 1: VLAN 2: T 5 PVID=2 Prt=1 VLAN 1: VLAN 2: U FCS Data SA DA(1) FCS Data VID=2 SA DA (2) Указать возможные пути и преобразования каждого из возможных кадров. FCS Data VID=3 SA DA(3) FCS Data VID=1 SA DA(4) 3

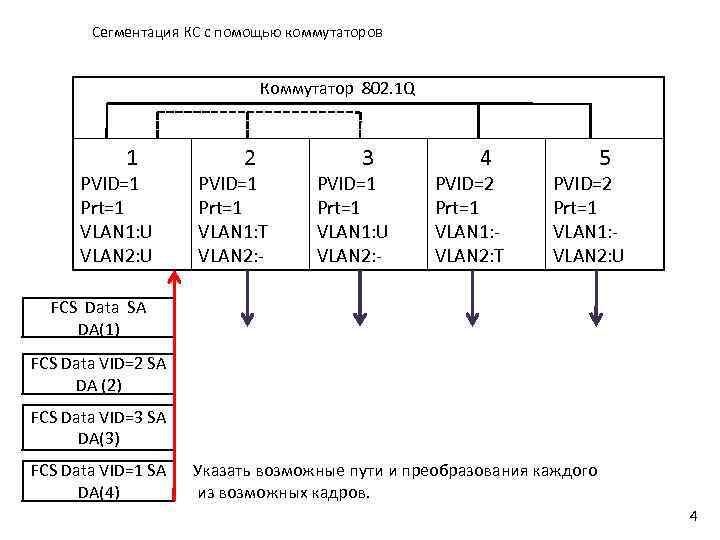

Сегментация КС с помощью коммутаторов Коммутатор 802. 1 Q 1 PVID=1 Prt=1 VLAN 1: Сегментация КС с помощью коммутаторов Коммутатор 802. 1 Q 1 PVID=1 Prt=1 VLAN 1: U VLAN 2: U 2 PVID=1 Prt=1 VLAN 1: T VLAN 2: - 3 R PVID=1 Prt=1 VLAN 1: U VLAN 2: - 4 PVID=2 Prt=1 VLAN 1: VLAN 2: T 5 PVID=2 Prt=1 VLAN 1: VLAN 2: U FCS Data SA DA(1) FCS Data VID=2 SA DA (2) FCS Data VID=3 SA DA(3) FCS Data VID=1 SA DA(4) Указать возможные пути и преобразования каждого из возможных кадров. 4
