SDH Синхронная цифровая иерархия Характеристики используется

SDH Синхронная цифровая иерархия

Характеристики • используется синхронная передача с побайтовым чередованием • возможность легко вводить / выводить канал из потока • новая структура фреймов не только для маршрутизации, но и для управления сетью • создание систематизированной иерархии, продолжающей иерархию PDH • используются методы инкапсуляции • используется оптическая среда передачи • разработка интерфейса для стыковки оборудования

Иерархия скоростей Сигнал Скорость STM-0 51. 84 Mb/s STM-1 155. 52 Mb/s STM-4 622. 08 Mb/s STM-16 2. 488 Gb/s STM-64 9. 952 Gb/s

Схема мультиплексирования Основные стандарты SDH: • G. 707 скорости цифровых иерархий SDH • G. 708 характеристики стыка SDH • G. 709 мультиплексирование птоков SDH, структура и выравнивание фреймов SDH • G. 783 характеристики систем цифровой иерархии SDH • G. 784 управление системами SDH • G. 803 архитектура транспортной сети на основе SDH • G. 957 оптический интерфейс SDH • G. 958 построение SDH на оптоволоконных кабелях

Сеть SDH ADMUX SDH PTE 2/140 Mux SDH Radio 2/140 Mux SDH ADM 2 Mb/s 2/140 Mux. SDH PTE 2 Mb/s SDH ADMUX SDH PTE 2 Mb/s 2/140 Mux SDH PTE 2/140 Mux 2 Mb/s

Синхронный транспортный модуль F 1 F 2 F 3 F 4 F 5 F 6 155. 52 Mбит/с Байты кадра STM-1 A 2 9 рядов Заголовок секции 9 Виртуальный контейнер STM-1 (VC-4) 261 270 столбцов 2430 байт/кадр * 8 бит * 8000 кадров/сек = 155. 52 Mбит/с

Виртуальные контейнеры F F F кадр "N" кадр "N+1" POINTER BYTES VC КАДР N-1 Byte 1 Заголовок RSOH указатель ВИРТУАЛЬН ЫЙ КОНТЕЙНЕР [КАДР "N"] Заголовок MSOH VC КАДР N+1

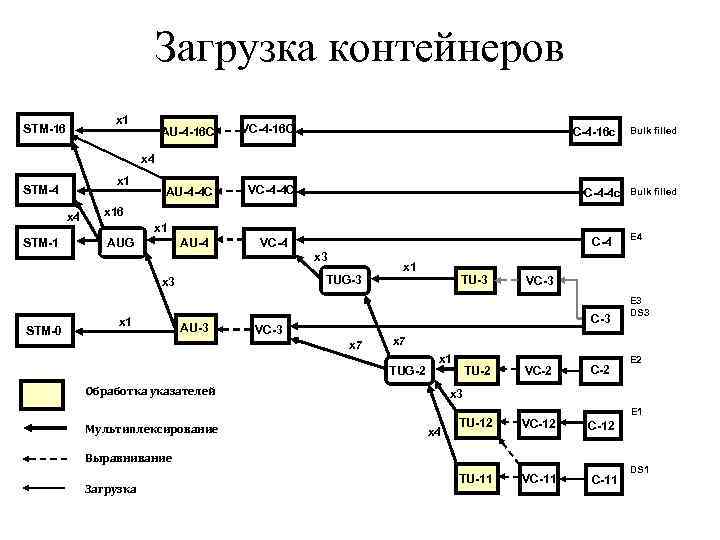

Загрузка контейнеров x 1 STM-16 AU-4 -16 C VC-4 -16 C AU-4 -4 C VC-4 -4 C C-4 -16 c Bulk filled x 4 x 1 STM-4 x 4 STM-1 C-4 -4 c Bulk filled x 16 x 1 AUG AU-4 C-4 VC-4 x 3 TUG-3 x 3 STM-0 x 1 AU-3 x 1 TU-3 x 7 x 1 Обработка указателей C-2 TU-2 VC-2 TU-12 VC-12 TU-11 VC-11 E 2 x 3 x 4 E 1 Выравнивание Загрузка E 3 DS 3 x 7 TUG-2 Мультиплексирование VC-3 E 4 DS 1

Побайтное мультиплексирование t STM-1 Побайтовый SDH Мультиплек сор t STM-4 [4 * STM-1]

Сеть на основе PDH DXC TM TM TM TM АТС

Сеть на основе SDH DXC DXC TM TM АТС

Синхронизация • Синхронизация в сети может производиться от одного источника (атомные часы) либо по всемирным часам • С целью обеспечения синхронной работы сетей связи используются Первичные Эталонные Генераторы (ПЭГ) синхросигнала, Вторичные Задающие Генераторы (ВЗГ) и генераторы коммутационных станций

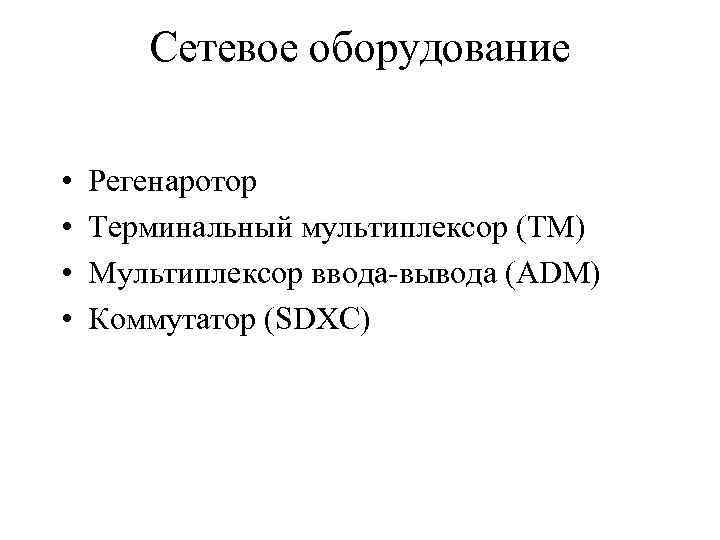

Сетевое оборудование • • Регенаротор Терминальный мультиплексор (TM) Мультиплексор ввода-вывода (ADM) Коммутатор (SDXC)

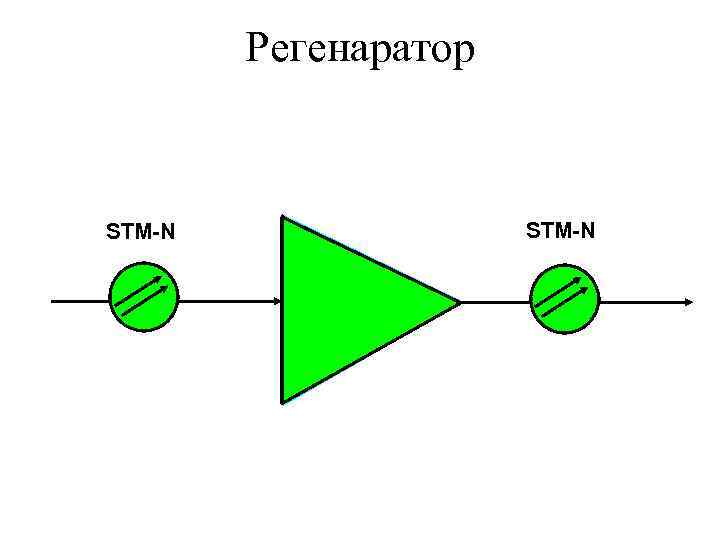

Регенаратор STM-N

Терминальный мультиплексор STM-N 140 Mb/s или STM-1 LTM 1+1 Резервирование каналов

Мультиплексор ввода-вывода STM-1 Восток ADM 2 Mb/s. . . 2 Mb/s до 63 каналов Запа д STM-1

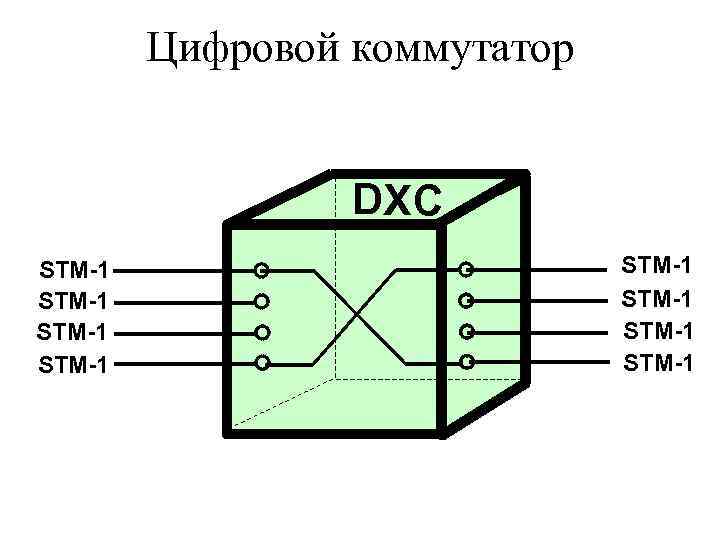

Цифровой коммутатор DXC STM-1 STM-1
