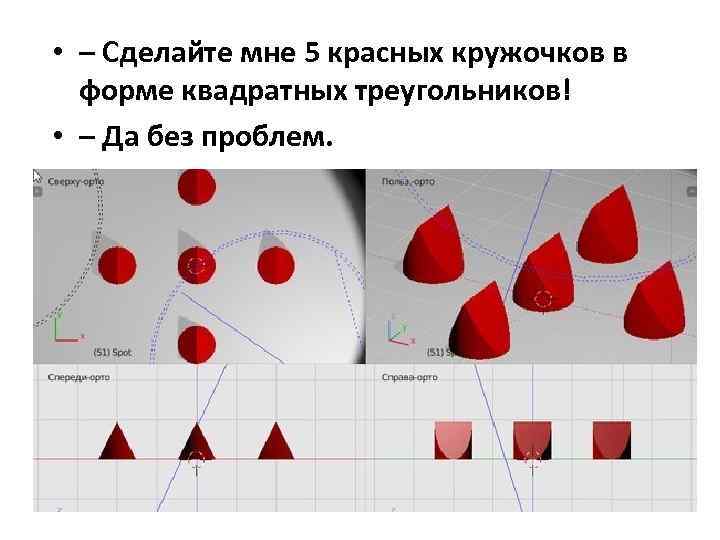

• – Сделайте мне 5 красных кружочков в форме квадратных треугольников! • – Да без проблем.

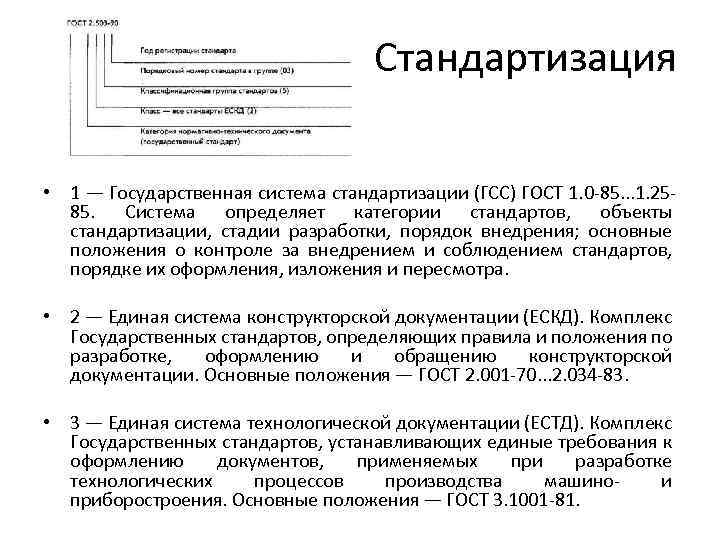

Стандартизация • 1 — Государственная система стандартизации (ГСС) ГОСТ 1. 0 -85. . . 1. 2585. Система определяет категории стандартов, объекты стандартизации, стадии разработки, порядок внедрения; основные положения о контроле за внедрением и соблюдением стандартов, порядке их оформления, изложения и пересмотра. • 2 — Единая система конструкторской документации (ЕСКД). Комплекс Государственных стандартов, определяющих правила и положения по разработке, оформлению и обращению конструкторской документации. Основные положения — ГОСТ 2. 001 -70. . . 2. 034 -83. • 3 — Единая система технологической документации (ЕСТД). Комплекс Государственных стандартов, устанавливающих единые требования к оформлению документов, применяемых при разработке технологических процессов производства машинои приборостроения. Основные положения — ГОСТ 3. 1001 -81.

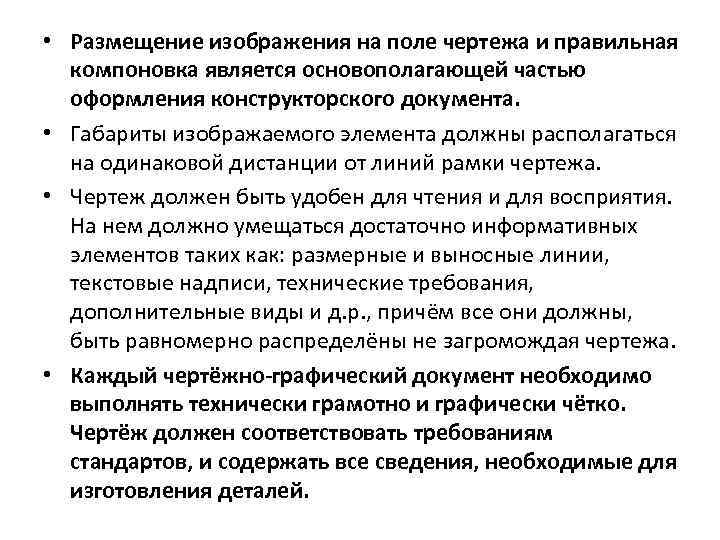

• Размещение изображения на поле чертежа и правильная компоновка является основополагающей частью оформления конструкторского документа. • Габариты изображаемого элемента должны располагаться на одинаковой дистанции от линий рамки чертежа. • Чертеж должен быть удобен для чтения и для восприятия. На нем должно умещаться достаточно информативных элементов таких как: размерные и выносные линии, текстовые надписи, технические требования, дополнительные виды и д. р. , причём все они должны, быть равномерно распределёны не загромождая чертежа. • Каждый чертёжно-графический документ необходимо выполнять технически грамотно и графически чётко. Чертёж должен соответствовать требованиям стандартов, и содержать все сведения, необходимые для изготовления деталей.

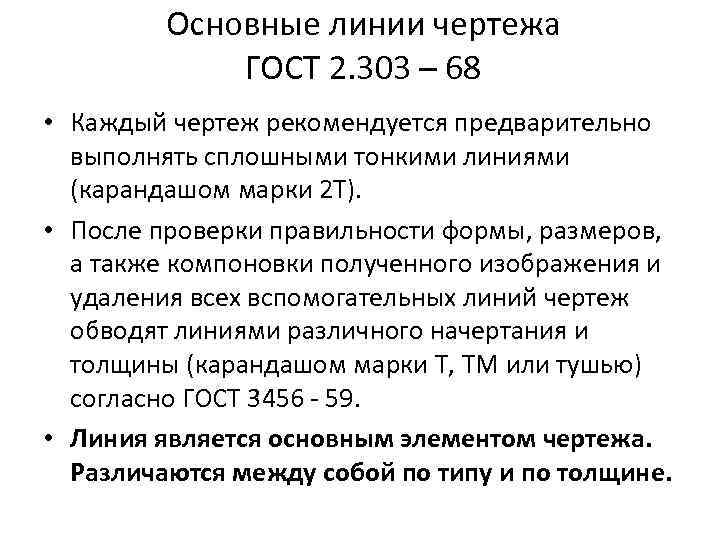

Основные линии чертежа ГОСТ 2. 303 – 68 • Каждый чертеж рекомендуется предварительно выполнять сплошными тонкими линиями (карандашом марки 2 Т). • После проверки правильности формы, размеров, а также компоновки полученного изображения и удаления всех вспомогательных линий чертеж обводят линиями различного начертания и толщины (карандашом марки Т, ТМ или тушью) согласно ГОСТ 3456 - 59. • Линия является основным элементом чертежа. Различаются между собой по типу и по толщине.

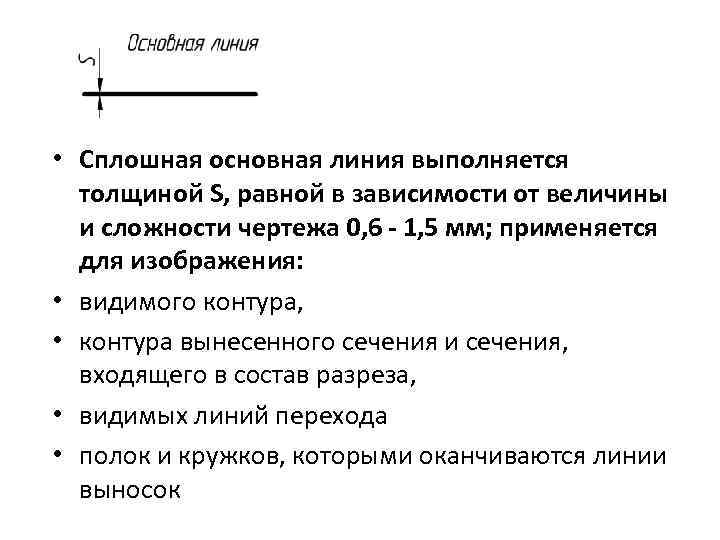

• Сплошная основная линия выполняется толщиной S, равной в зависимости от величины и сложности чертежа 0, 6 - 1, 5 мм; применяется для изображения: • видимого контура, • контура вынесенного сечения и сечения, входящего в состав разреза, • видимых линий перехода • полок и кружков, которыми оканчиваются линии выносок
• Сплошная тонкая линия • выполняется толщиной от S /3 и менее и применяется для изображения: • размерных и выносных линий • линий штриховки • осей проекций, следов плоскостей • линий построения характерных точек при специальных построениях • линий-выносок

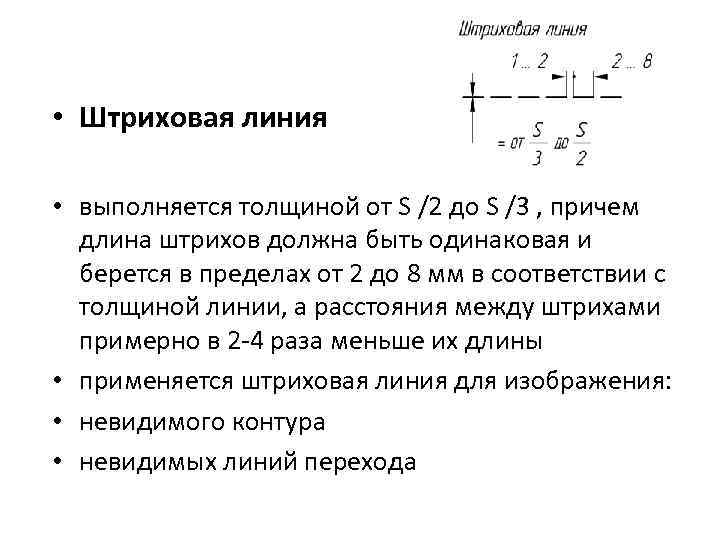

• Штриховая линия • выполняется толщиной от S /2 до S /3 , причем длина штрихов должна быть одинаковая и берется в пределах от 2 до 8 мм в соответствии с толщиной линии, а расстояния между штрихами примерно в 2 -4 раза меньше их длины • применяется штриховая линия для изображения: • невидимого контура • невидимых линий перехода
• Сплошная волнистая линия • применяется для изображения линий обрыва, • линии разграничения вида и разреза.
• Разомкнутая линия • выполняется толщиной от S до 1, 5 S, причем длину штрихов выбирают от 8 до 20 мм в зависимости от величины изображения; • применяется для изображения линий сечения
• Штрих-пунктирная тонкая линия • выполняется толщиной от S /3 и менее; длина штрихов должна быть одинаковая - около 20 мм (при небольших изображениях длину можно уменьшить); расстояния между штрихами приблизительно равны 1/5 длины штриха; применяется для изображения осевых и центровых линий, причем центр окружности изображается пересечением штрихов. Штрих-пунктирные линии должны заканчиваться штрихами
• Тонкая штрих-пунктирная линия с двумя точками • выполняется толщиной S /3 и менее; • применяется для указания линий сгиба на развертках

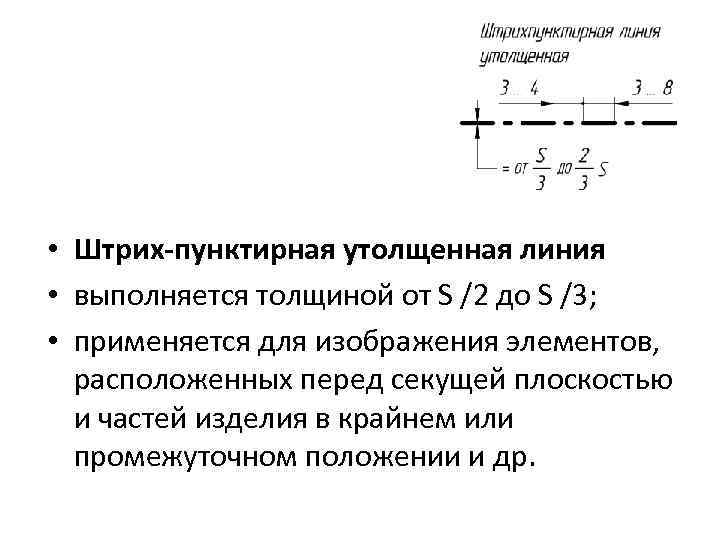

• Штрих-пунктирная утолщенная линия • выполняется толщиной от S /2 до S /3; • применяется для изображения элементов, расположенных перед секущей плоскостью и частей изделия в крайнем или промежуточном положении и др.
• Размеры стрелки • Все стрелки, которые наносятся на чертежах должны иметь строго определенные размеры, которые устанавливаются действующим стандартами.

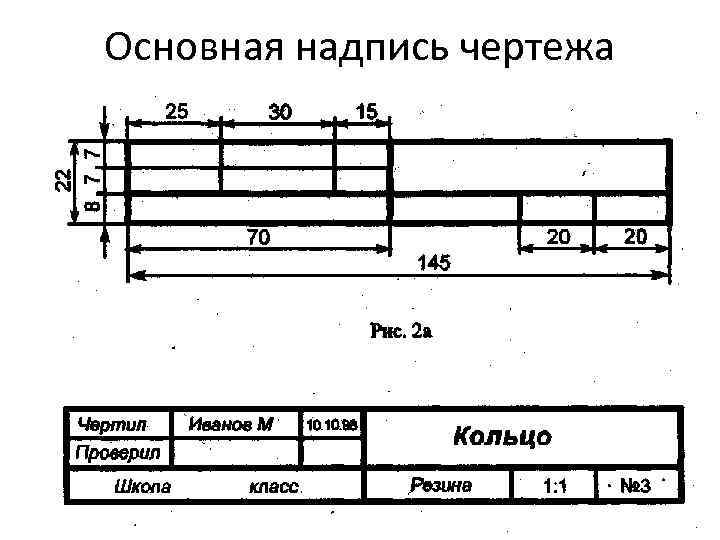

Основная надпись чертежа
Геометрической формой называется внешний облик предмета, характеризующийся совокупностью его геометрических свойств. К геометрическим свойствам предметов относятся: размеры, пропорции, взаимное расположение составляющих элементов формы. Предметы бывают простой и сложной формы. К предметам простой формы относятся те, которые представляют собой геометрические тела: цилиндр, конус, шар, призма, пирамида (рис. 41, а). К предметам сложной (составной) формы относятся такие, которые образованы сочетанием различных геометрических тел (рис. 41, б).

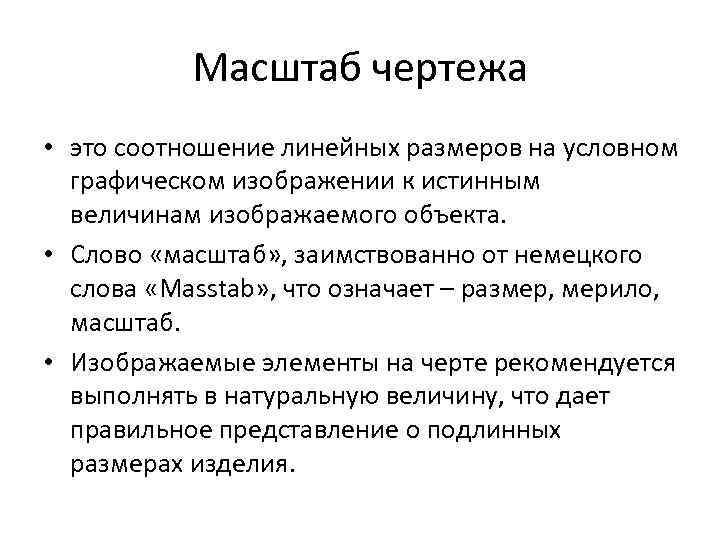

Масштаб чертежа • это соотношение линейных размеров на условном графическом изображении к истинным величинам изображаемого объекта. • Слово «масштаб» , заимствованно от немецкого слова «Masstab» , что означает – размер, мерило, масштаб. • Изображаемые элементы на черте рекомендуется выполнять в натуральную величину, что дает правильное представление о подлинных размерах изделия.

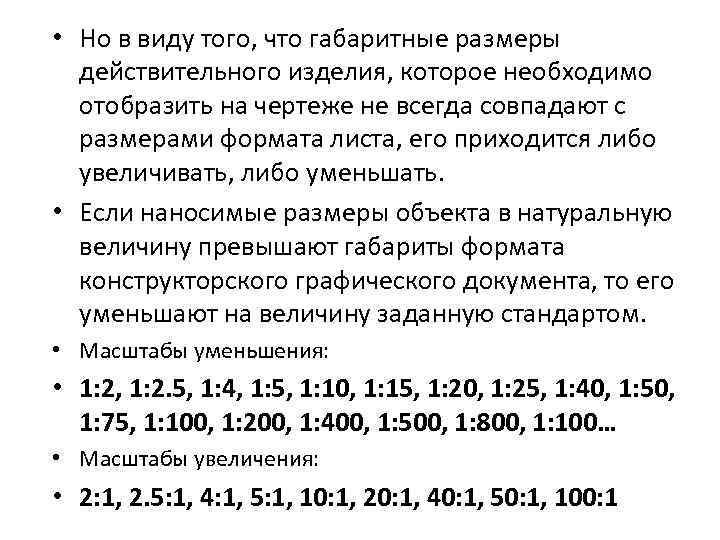

• Но в виду того, что габаритные размеры действительного изделия, которое необходимо отобразить на чертеже не всегда совпадают с размерами формата листа, его приходится либо увеличивать, либо уменьшать. • Если наносимые размеры объекта в натуральную величину превышают габариты формата конструкторского графического документа, то его уменьшают на величину заданную стандартом. • Масштабы уменьшения: • 1: 2, 1: 2. 5, 1: 4, 1: 5, 1: 10, 1: 15, 1: 20, 1: 25, 1: 40, 1: 50, 1: 75, 1: 100, 1: 200, 1: 400, 1: 500, 1: 800, 1: 100… • Масштабы увеличения: • 2: 1, 2. 5: 1, 4: 1, 5: 1, 10: 1, 20: 1, 40: 1, 50: 1, 100: 1

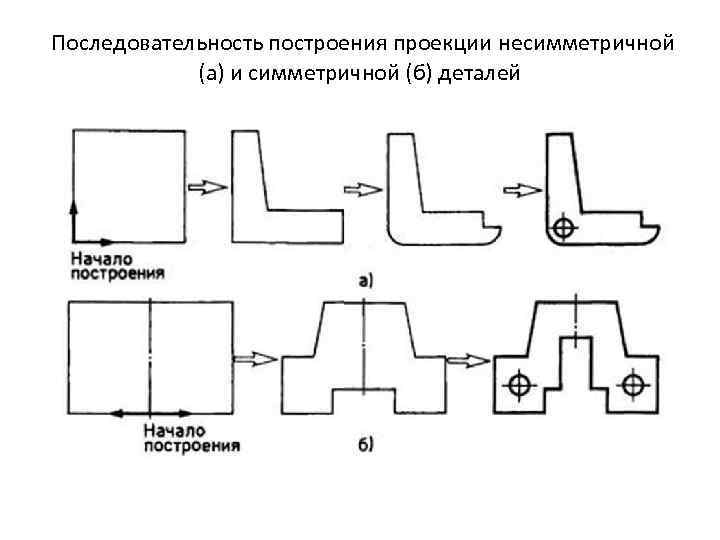

Последовательность построения проекции несимметричной (а) и симметричной (б) деталей

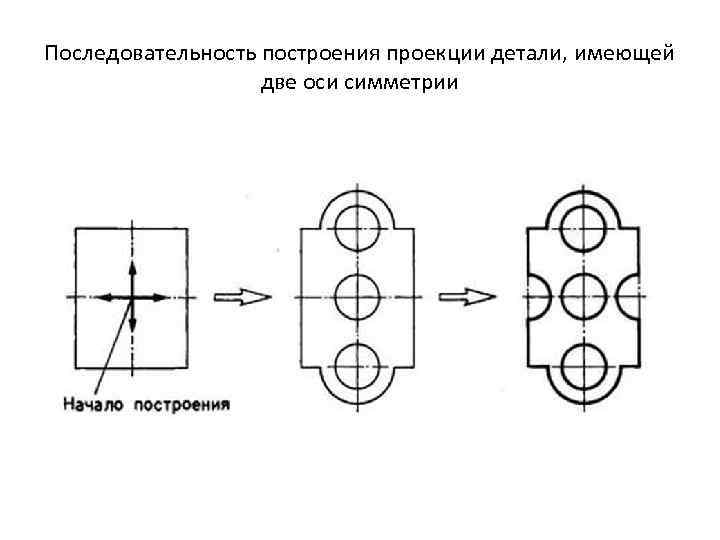

Последовательность построения проекции детали, имеющей две оси симметрии

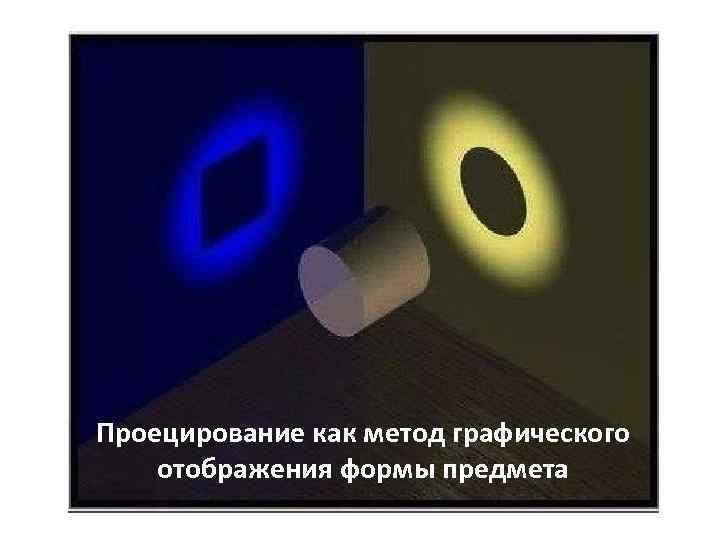

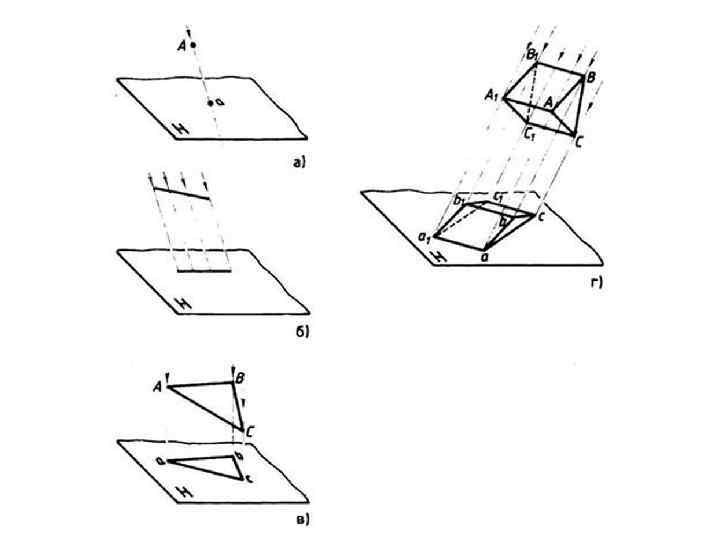

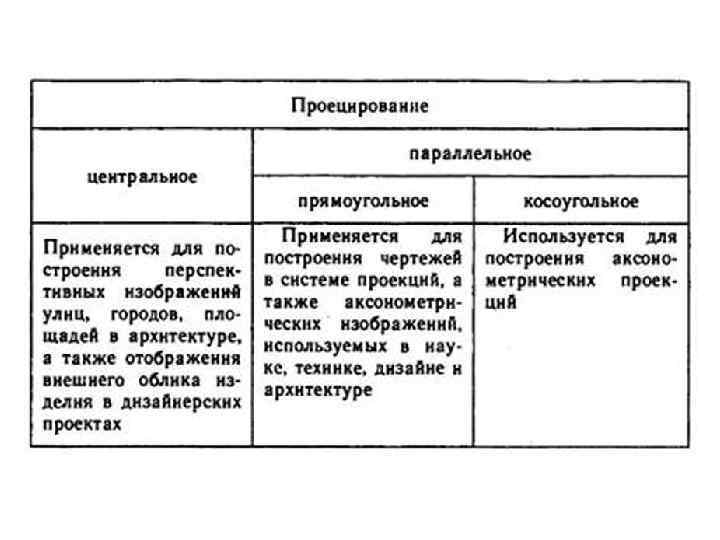

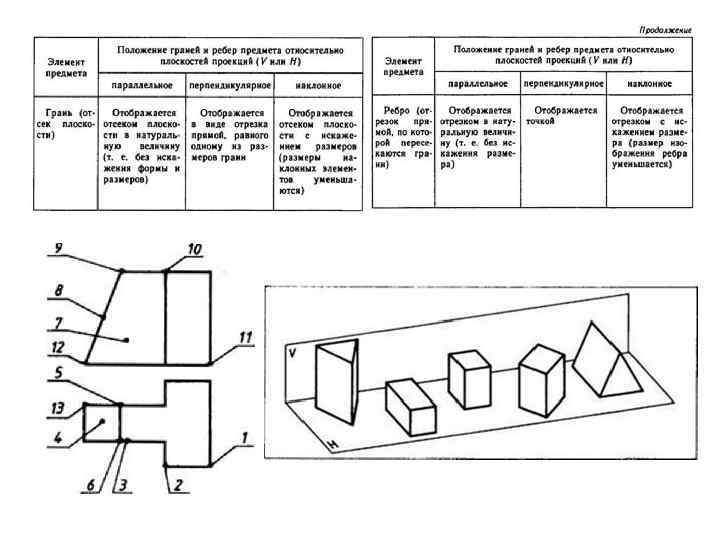

Проецирование как метод графического отображения формы предмета

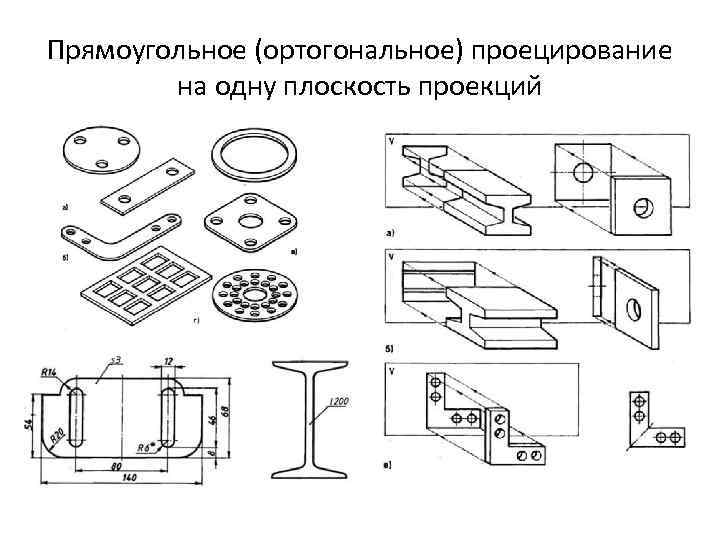

Прямоугольное (ортогональное) проецирование на одну плоскость проекций

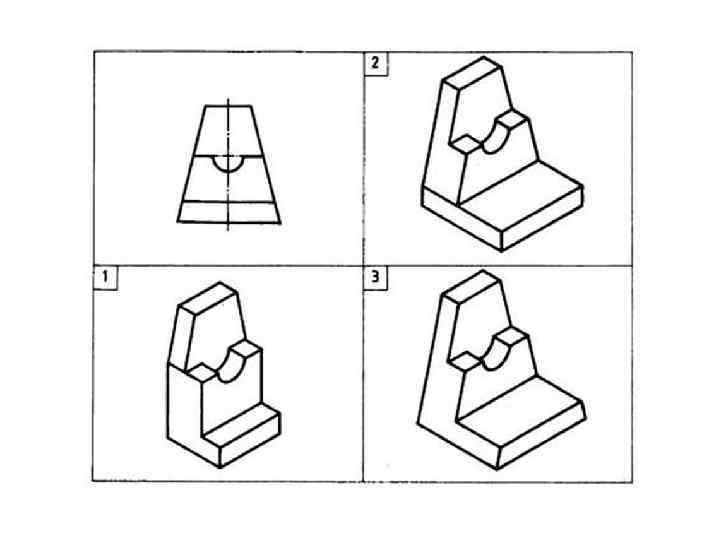

Проецирование на две взаимно перпендикулярные плоскости проекций Одна и та же проекция может соответствовать разным по форме объектам
Проецирование на три взаимно перпендикулярные плоскости проекции

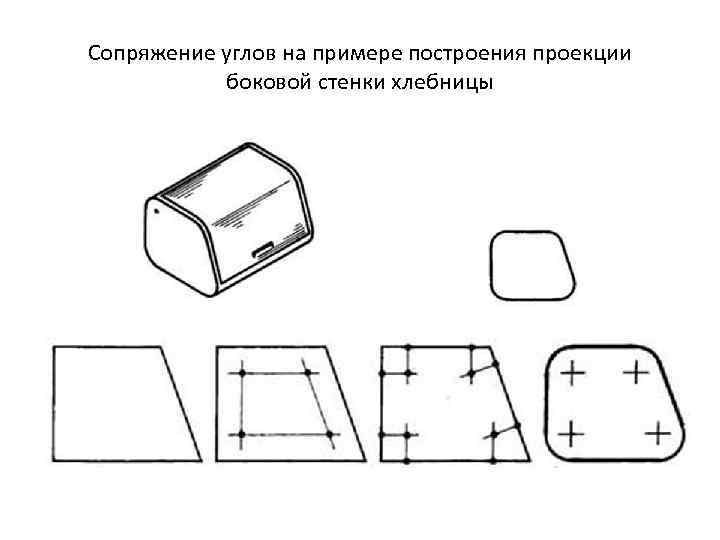

Сопряжение углов на примере построения проекции боковой стенки хлебницы

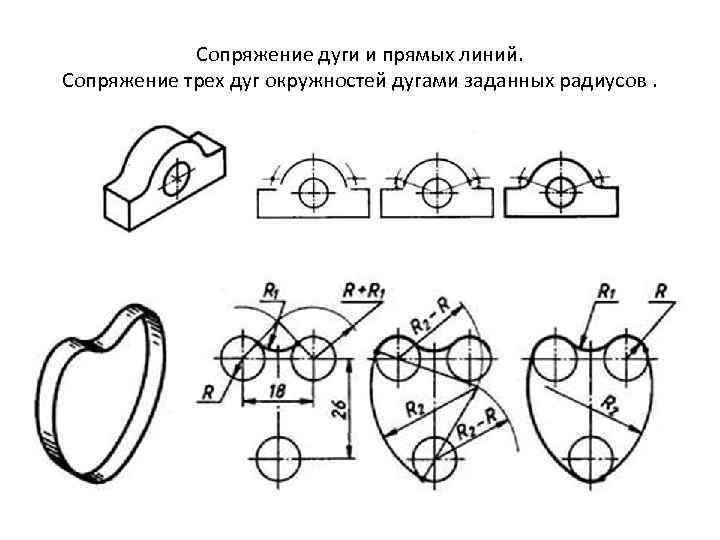

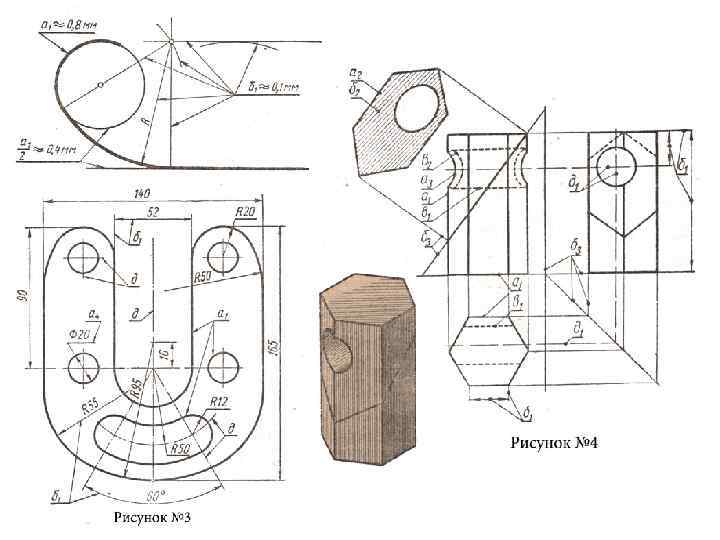

Сопряжение дуги и прямых линий. Сопряжение трех дуг окружностей дугами заданных радиусов.
Аксонометрические проекции, установленные ГОСТ 2. 317— 69: а — прямоугольная изометрическая проекция; б — прямоугольная диметрическая проекция; в — косоугольная фронтальная изометрическая проекция; г — косоугольная фронтальная диметрическая проекция д — косоугольная горизонтальная изометрическая проекция

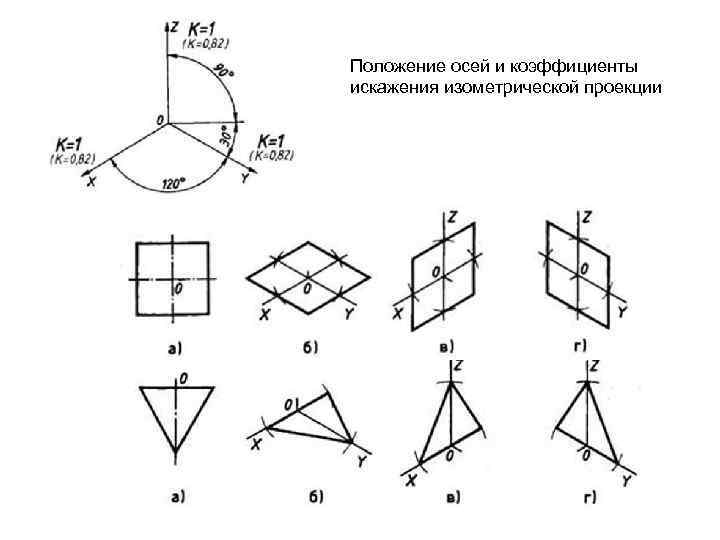

Положение осей и коэффициенты искажения изометрической проекции

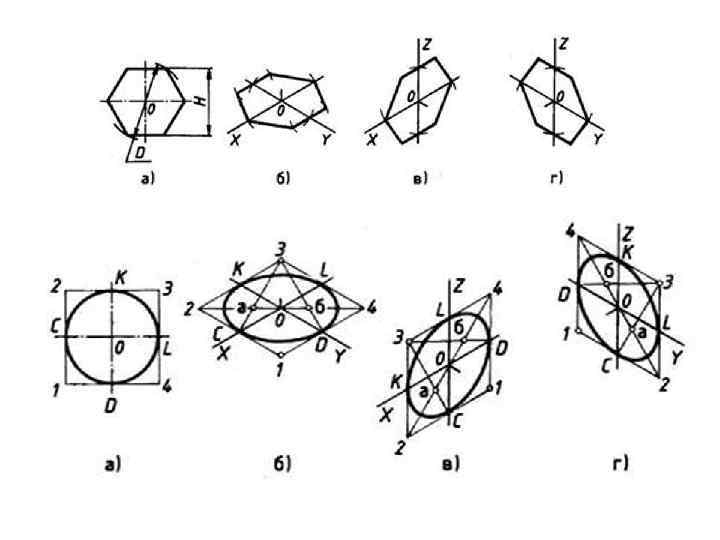

Изометрические проекции простых геометрических тел
