Счетчики воды Счетчики воды Крыльчатые Ду 15 -40

Счетчики воды

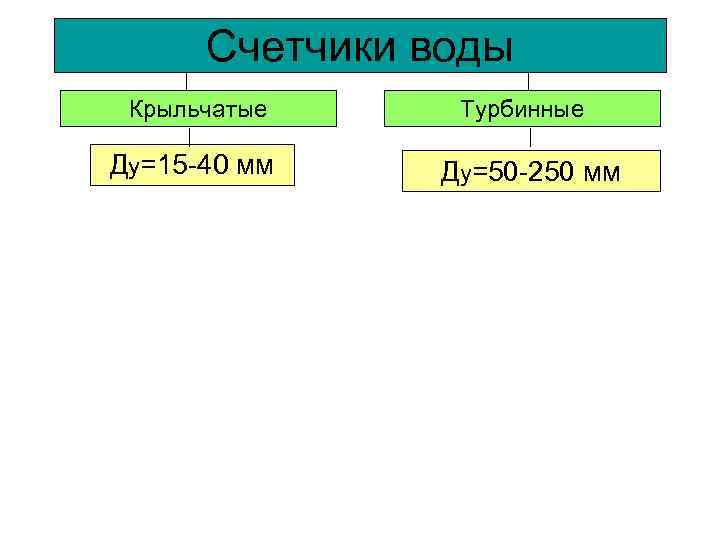

Счетчики воды Крыльчатые Ду=15 -40 мм Турбинные Ду=50 -250 мм

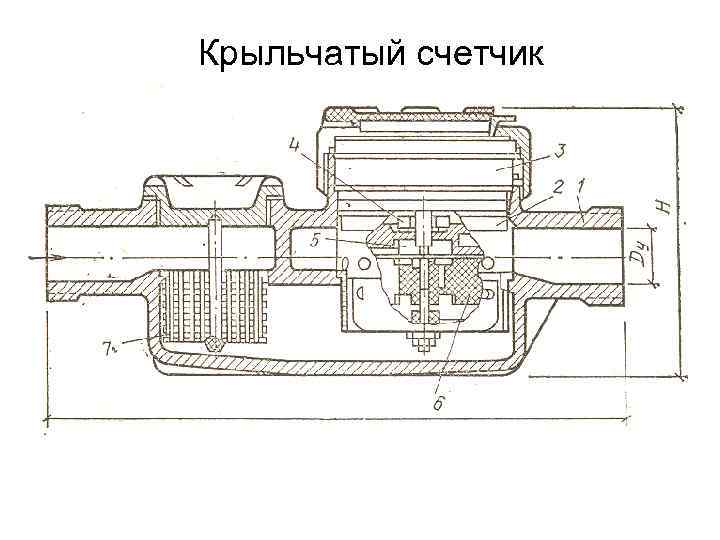

Крыльчатый счетчик

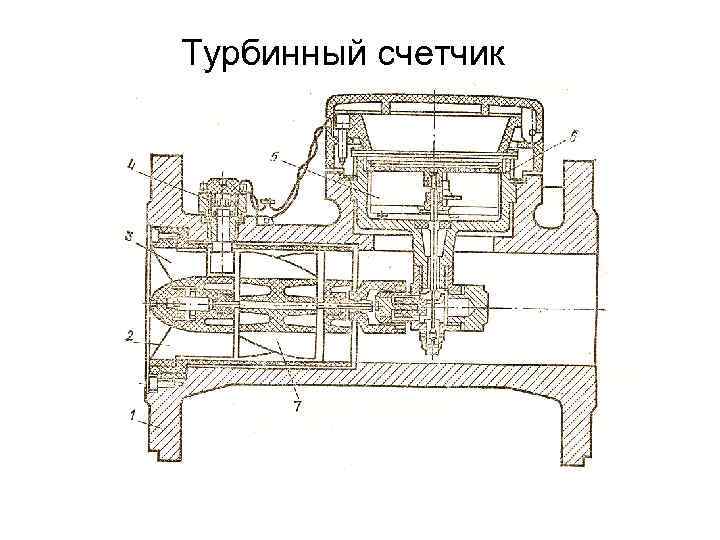

Турбинный счетчик

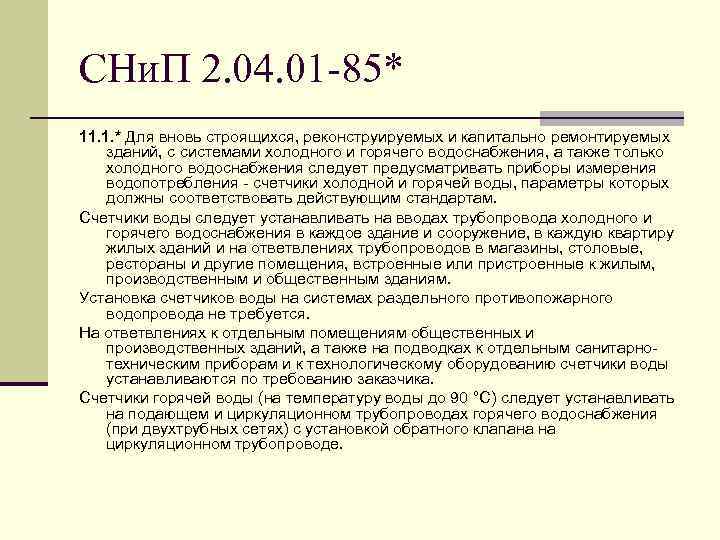

СНи. П 2. 04. 01 -85* 11. 1. * Для вновь строящихся, реконструируемых и капитально ремонтируемых зданий, с системами холодного и горячего водоснабжения, а также только холодного водоснабжения следует предусматривать приборы измерения водопотребления - счетчики холодной и горячей воды, параметры которых должны соответствовать действующим стандартам. Счетчики воды следует устанавливать на вводах трубопровода холодного и горячего водоснабжения в каждое здание и сооружение, в каждую квартиру жилых зданий и на ответвлениях трубопроводов в магазины, столовые, рестораны и другие помещения, встроенные или пристроенные к жилым, производственным и общественным зданиям. Установка счетчиков воды на системах раздельного противопожарного водопровода не требуется. На ответвлениях к отдельным помещениям общественных и производственных зданий, а также на подводках к отдельным санитарнотехническим приборам и к технологическому оборудованию счетчики воды устанавливаются по требованию заказчика. Счетчики горячей воды (на температуру воды до 90 °С) следует устанавливать на подающем и циркуляционном трубопроводах горячего водоснабжения (при двухтрубных сетях) с установкой обратного клапана на циркуляционном трубопроводе.

• Диаметр условного прохода счётчика воды выбирают по расчетному раcходу воды q, л/с. • Потери напора h, м определяются по формуле: h = Sq², где S – сопротивление счётчика. • Потери напора в крыльчатых счётчиках не должны превышать 5 м; в турбинных – 2, 5 м.

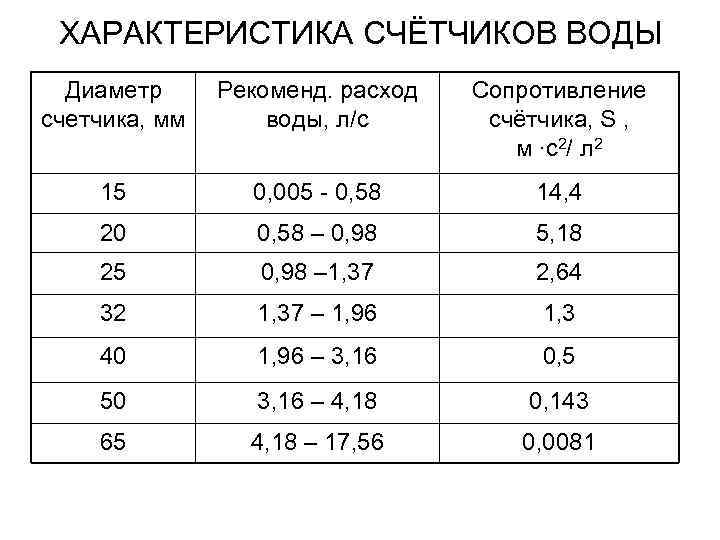

ХАРАКТЕРИСТИКА СЧЁТЧИКОВ ВОДЫ Диаметр счетчика, мм Рекоменд. расход воды, л/с Сопротивление счётчика, S , м ∙с2/ л 2 15 0, 005 - 0, 58 14, 4 20 0, 58 – 0, 98 5, 18 25 0, 98 – 1, 37 2, 64 32 1, 37 – 1, 96 1, 3 40 1, 96 – 3, 16 0, 5 50 3, 16 – 4, 18 0, 143 65 4, 18 – 17, 56 0, 0081

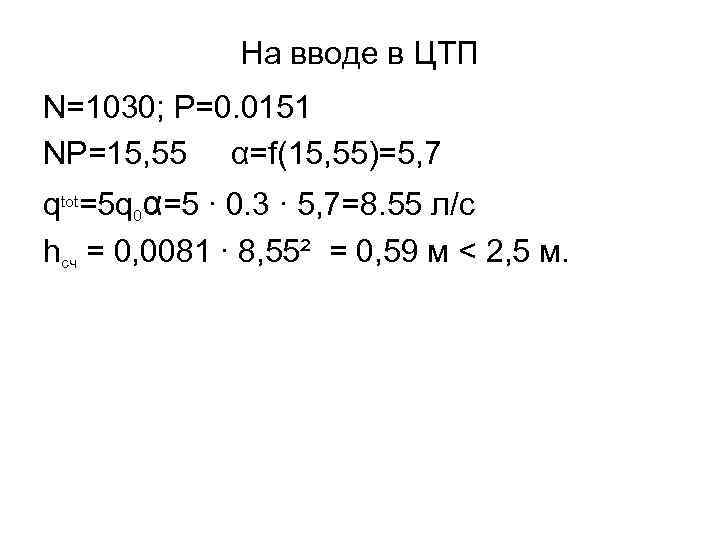

На вводе в ЦТП N=1030; P=0. 0151 NP=15, 55 α=f(15, 55)=5, 7 qtot=5 q 0α=5 ∙ 0. 3 ∙ 5, 7=8. 55 л/с hсч = 0, 0081 ∙ 8, 55² = 0, 59 м < 2, 5 м.

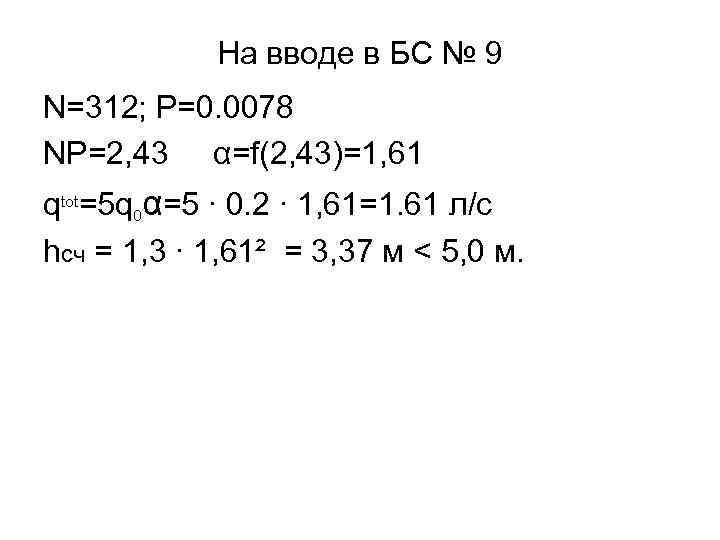

На вводе в БС № 9 N=312; P=0. 0078 NP=2, 43 α=f(2, 43)=1, 61 qtot=5 q 0α=5 ∙ 0. 2 ∙ 1, 61=1. 61 л/с hсч = 1, 3 ∙ 1, 61² = 3, 37 м < 5, 0 м.

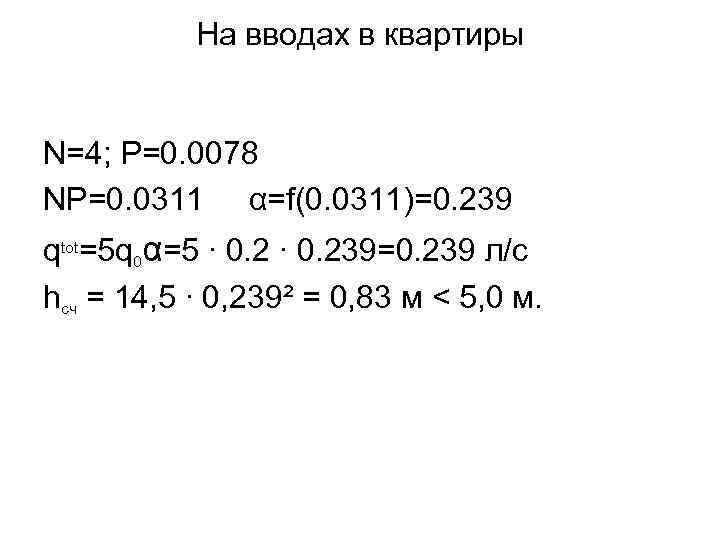

На вводах в квартиры N=4; P=0. 0078 NP=0. 0311 α=f(0. 0311)=0. 239 qtot=5 q 0α=5 ∙ 0. 239=0. 239 л/с hсч = 14, 5 ∙ 0, 239² = 0, 83 м < 5, 0 м.
