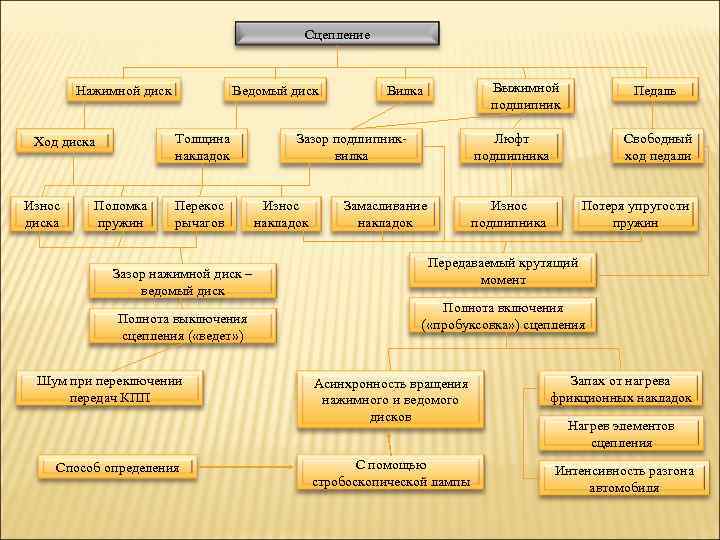

Сцепление Нажимной диск Толщина накладок Ход диска Износ диска Ведомый диск Поломка пружин Перекос рычагов Зазор нажимной диск – ведомый диск Полнота выключения сцепления ( «ведет» ) Шум при переключении передач КПП Способ определения Выжимной подшипник Вилка Зазор подшипниквилка Износ накладок Педаль Люфт подшипника Износ подшипника Замасливание накладок Свободный ход педали Потеря упругости пружин Передаваемый крутящий момент Полнота включения ( «пробуксовка» ) сцепления Асинхронность вращения нажимного и ведомого дисков Запах от нагрева фрикционных накладок С помощью стробоскопической лампы Интенсивность разгона автомобиля Нагрев элементов сцепления

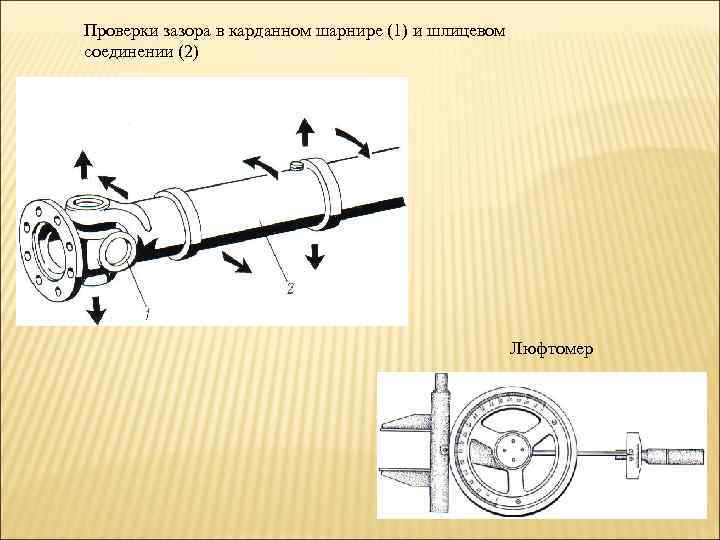

Проверки зазора в карданном шарнире (1) и шлицевом соединении (2) Люфтомер
Проверка качества зацепления шестерен Сторона хода переднего Сторона заднего хода Регулировка пятна контакта Положение пятна контакта при правильно отрегулированном зацеплении Ведущую шестерню пододвинуть к ведомой. Если боковой зазор будет мал, отодвинуть ведомую шестерню Ведущую шестерню отодвинуть от ведомой. Если боковой зазор будет велик, придвинуть ведомую шестерню Ведомую шестерню пододвинуть к ведущей. Если боковой зазор будет мал, отодвинуть ведущую шестерню Ведомую шестерню отодвинуть от ведущей. Если боковой зазор будет велик, придвинуть ведущую шестерню
