Сбор нагрузок Состав покрытия. Постоянная нагрузка Пример

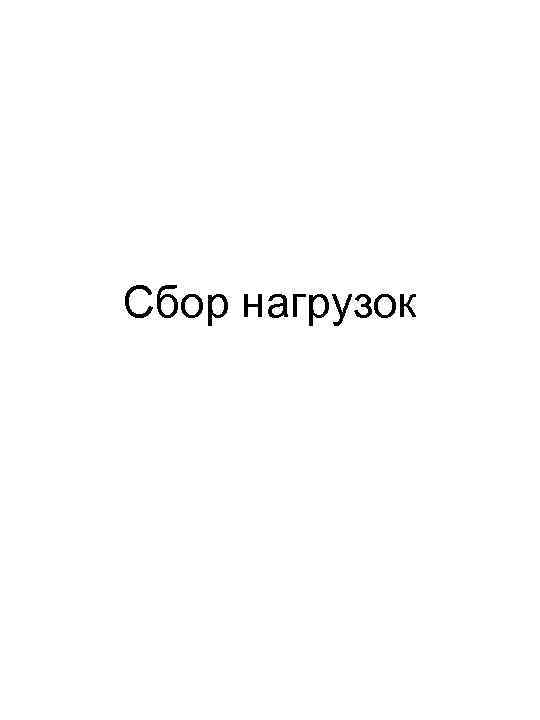

Сбор нагрузок

Состав покрытия. Постоянная нагрузка Пример сбора нагрузок на покрытие здания . ρ ( ) – плотность материала. Находится по прил. Д, табл. Д. 1. СП 23 -101 -2004 «Проектирование тепловой защиты зданий» или в каталоге завода-производителя данного материала. . t - толщина слоя (м). - к. н. по нагрузке. СП 20. 13330. 2011 (СНи. П 2. 01. 07 -85*) «Нагрузки и воздействия. Актуализированная редакция»

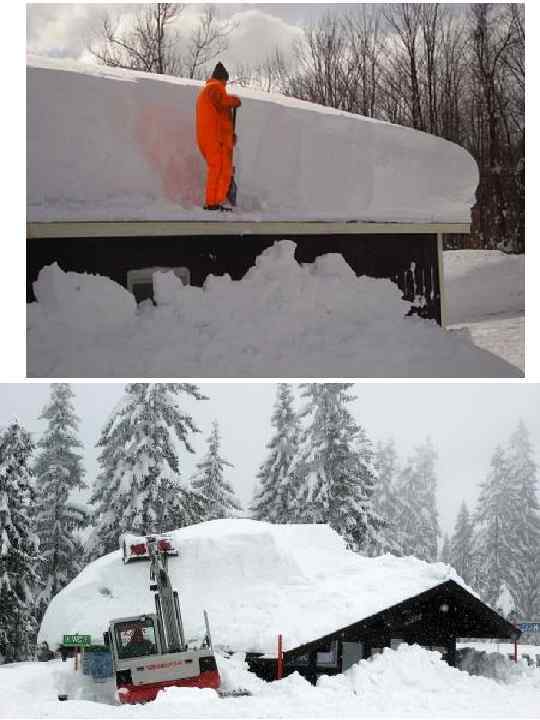

Нагрузка от снега Расчетная снеговая нагрузка се = 0, 7 - коэффициент, учитывающий снос снега с покрытий высотных зданий (>75 м) с уклонами до 20% под действием ветра или иных факторов; ct = 1 - термический коэффициент; = 1 - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие; Sg = 1, 8 к. Па = 183, 6 кг/м² - вес снегового покрова на 1 м² горизонтальной поверхности земли. (т. 10. 1). γf = 1, 4 к-т надежности по снеговой нагрузке S = 0, 7 * 1. 4 * 0. 7 * 1 * 183, 6 ≈ 180 Для информации: плотность рыхлого снега – от 30 до 300 кг/м³ Плотность льда – 920 кг/м³ Откуда, на покрытие, при нормативной нагрузке 180 кгс/м² , находится лед толщиной ≈ 0, 2 м = 20 см

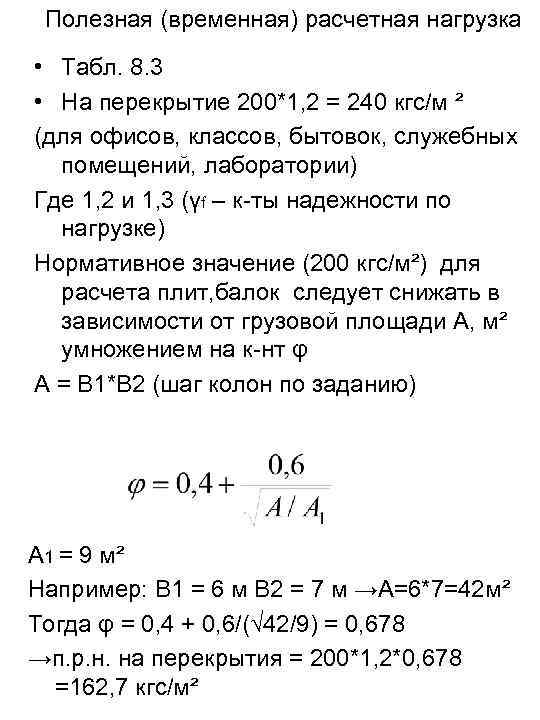

Полезная (временная) расчетная нагрузка • Табл. 8. 3 • На перекрытие 200*1, 2 = 240 кгс/м ² (для офисов, классов, бытовок, служебных помещений, лаборатории) Где 1, 2 и 1, 3 (γf – к-ты надежности по нагрузке) Нормативное значение (200 кгс/м²) для расчета плит, балок следует снижать в зависимости от грузовой площади А, м² умножением на к-нт φ А = В 1*В 2 (шаг колон по заданию) А 1 = 9 м² Например: В 1 = 6 м В 2 = 7 м →А=6*7=42 м² Тогда φ = 0, 4 + 0, 6/(√ 42/9) = 0, 678 →п. р. н. на перекрытия = 200*1, 2*0, 678 =162, 7 кгс/м²

• При определении усилий для расчета колонн, стен и фундаментов, от нагрузок двух и более перекрытия нормативное значение временной нагрузки уменьшается на к. т. φ1 • Где n – общее число перекрытий Например: n = 30. φ1 = 0. 4 + (0. 678 -0. 4)/√ 30 = 0. 4508

Расчет ж/б плиты перекрытия (покрытия) • Класс бетона по прочности на сжатие для плит - В 25 • Расчетное сопротивление бетона на сжатие • Арматура – периодического профиля А-III (A 400) • Расчетное значение сопротивления растяжению и сжатию арматуры – Rs • Rs = 3750 кгс/см² Определяем расчетное сечение условно вырезанной полосы (1 м), определяем рабочую высоту сечения h 0 = h – a, где а – защитный слой бетона (расстояние от поверхности арматуры до грани). а ≥ 30 мм (т. 8. 1 СП 52 -101 -2003 «Бетонные и ж/б констр. Без предварит. Напряжения арматуры»

• В п. п. 12. 4 СТО 36554501006 -2006 «Правила по обеспечению огнестойкости и огнесохранности ж/б конструкций» • . а = 35 мм – 90 мин. • . а = 45 мм – 120 мин. • . а = 60 мм – 180 мин. • . а – расстояние от оси арматуры до нагреваемой грани бетона

• Определяем коэффициент: • . γb 2 = 0, 9 – коэффициент условия работы бетона • По табл. 7, 6 (Сетков В. И. ) или по табл. 18 «Пособие по проектированию бетонных и ж/б констр. из тяжелых и легких бетонов без предварительного напряжения арматуры (к СНи. П 2. 03. 01 -84) находим А 0 R (αR ) и сравниваем с А 0. • Если А 0 < А 0 R сжатая арматура по расчету не требуется. • Если А 0 > А 0 R , то требуется увеличить сечение или повысить марку бетона, или установить сжатую арматуру • По табл. 7. 5 (табл. 20) определяем к-т η (ζ)

Таблица 18

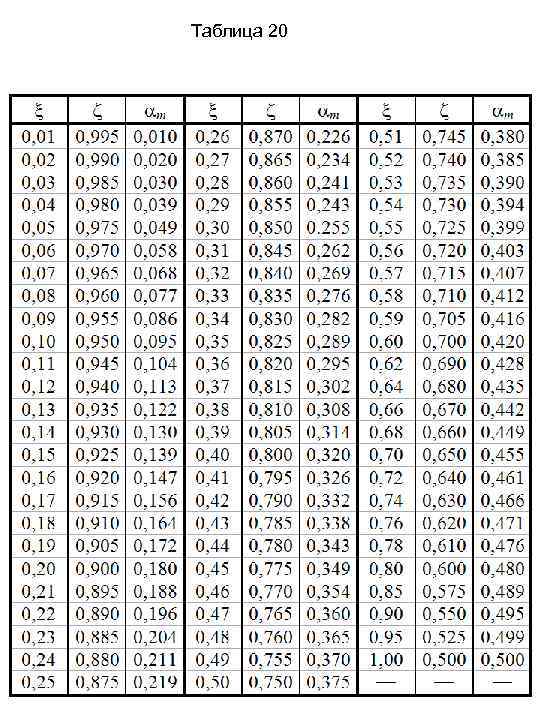

Таблица 20

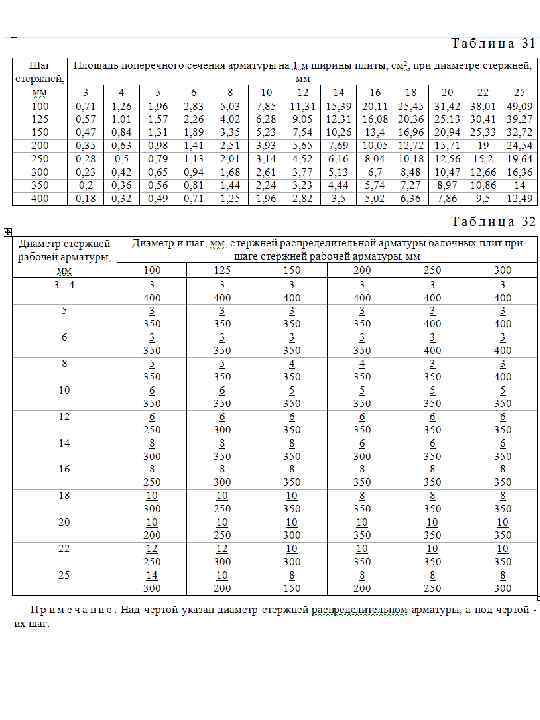

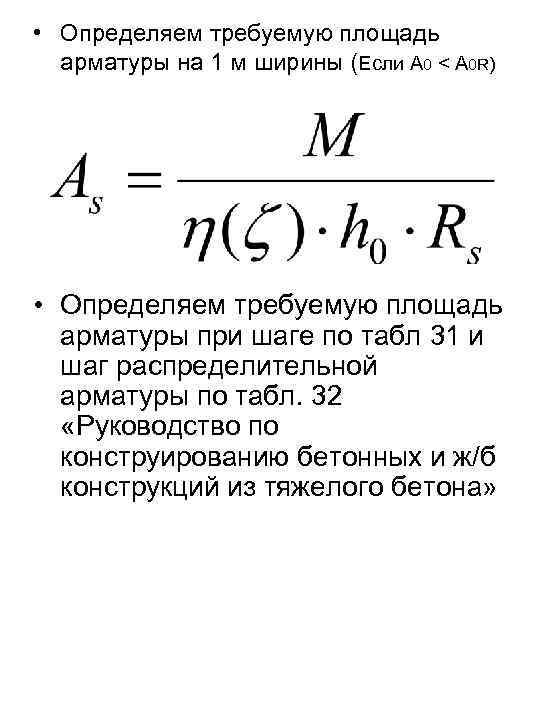

• Определяем требуемую площадь арматуры на 1 м ширины (Если А 0 < А 0 R) • Определяем требуемую площадь арматуры при шаге по табл 31 и шаг распределительной арматуры по табл. 32 «Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона»

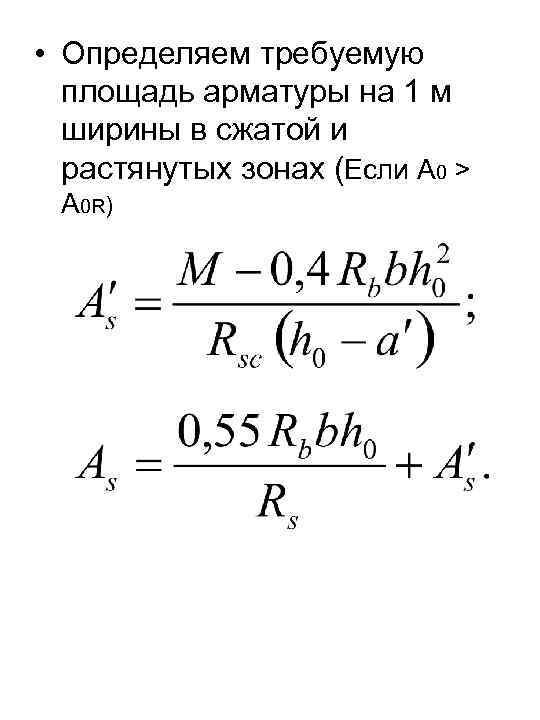

• Определяем требуемую площадь арматуры на 1 м ширины в сжатой и растянутых зонах (Если А 0 > А 0 R)

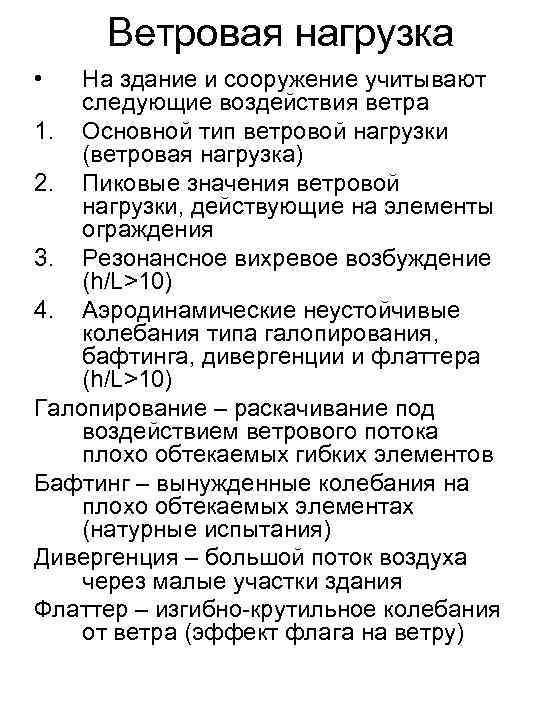

Ветровая нагрузка • На здание и сооружение учитывают следующие воздействия ветра 1. Основной тип ветровой нагрузки (ветровая нагрузка) 2. Пиковые значения ветровой нагрузки, действующие на элементы ограждения 3. Резонансное вихревое возбуждение (h/L>10) 4. Аэродинамические неустойчивые колебания типа галопирования, бафтинга, дивергенции и флаттера (h/L>10) Галопирование – раскачивание под воздействием ветрового потока плохо обтекаемых гибких элементов Бафтинг – вынужденные колебания на плохо обтекаемых элементах (натурные испытания) Дивергенция – большой поток воздуха через малые участки здания Флаттер – изгибно-крутильное колебания от ветра (эффект флага на ветру)

Расчетная ветровая нагрузка
