САПР в жизненном цикле изделия Значение классификации история

САПР в жизненном цикле изделия Значение, классификации, история 18+

Есть такие правила…

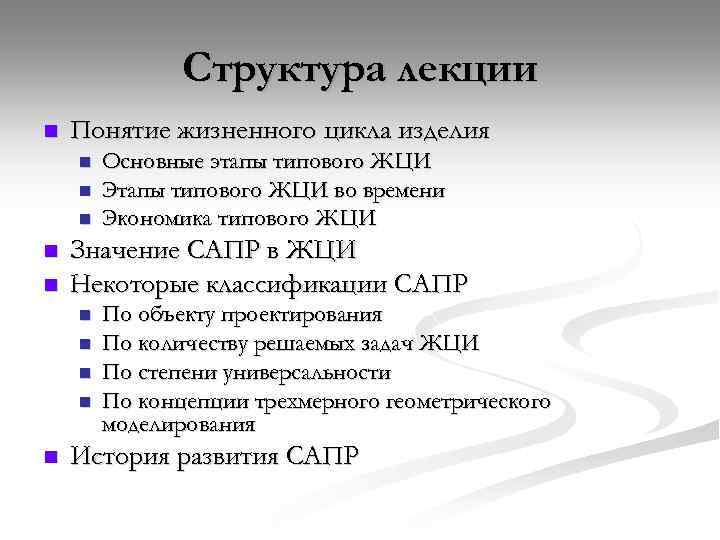

Структура лекции n Понятие жизненного цикла изделия n n n Значение САПР в ЖЦИ Некоторые классификации САПР n n n Основные этапы типового ЖЦИ Этапы типового ЖЦИ во времени Экономика типового ЖЦИ По объекту проектирования По количеству решаемых задач ЖЦИ По степени универсальности По концепции трехмерного геометрического моделирования История развития САПР

Литература по теме n Ушаков Д. М. «Введение в математические основы САПР» n Кунву Ли «Основы САПР (CAD/CAM/CAE)»

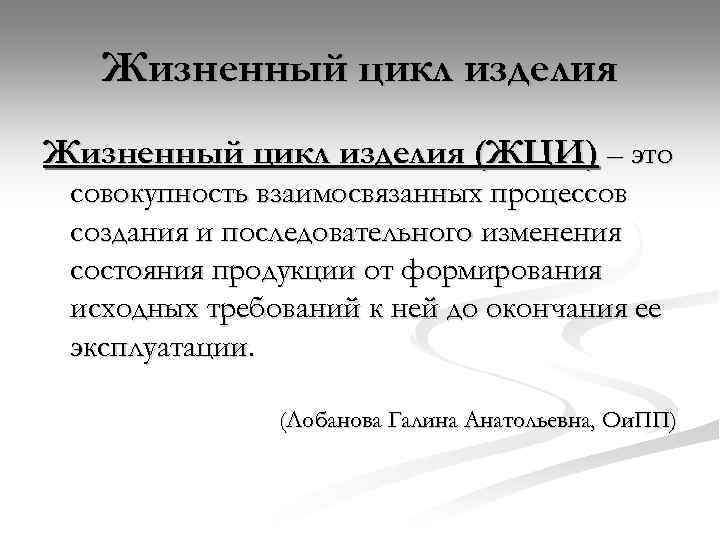

Жизненный цикл изделия (ЖЦИ) – это совокупность взаимосвязанных процессов создания и последовательного изменения состояния продукции от формирования исходных требований к ней до окончания ее эксплуатации. (Лобанова Галина Анатольевна, Ои. ПП)

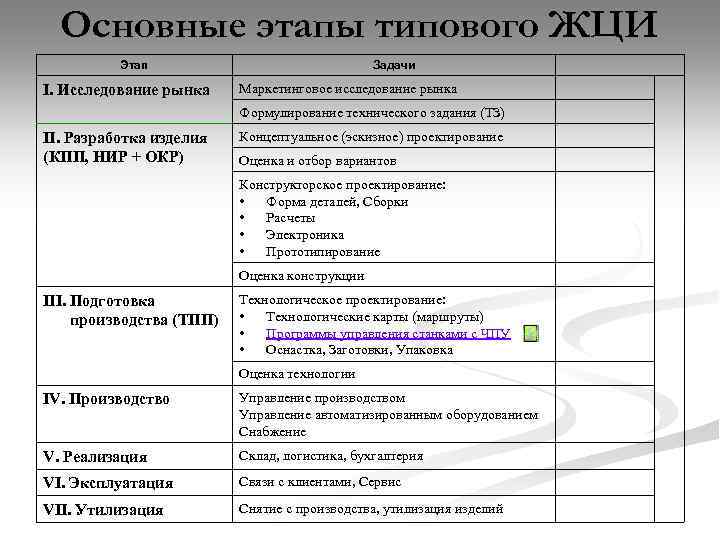

Основные этапы типового ЖЦИ Этап I. Исследование рынка Задачи Маркетинговое исследование рынка Формулирование технического задания (ТЗ) II. Разработка изделия (КПП, НИР + ОКР) Концептуальное (эскизное) проектирование Оценка и отбор вариантов Конструкторское проектирование: • Форма деталей, Сборки • Расчеты • Электроника • Прототипирование Оценка конструкции III. Подготовка производства (ТПП) Технологическое проектирование: • Технологические карты (маршруты) • Программы управления станками с ЧПУ • Оснастка, Заготовки, Упаковка Оценка технологии IV. Производство Управление производством Управление автоматизированным оборудованием Снабжение V. Реализация Склад, логистика, бухгалтерия VI. Эксплуатация Связи с клиентами, Сервис VII. Утилизация Снятие с производства, утилизация изделий

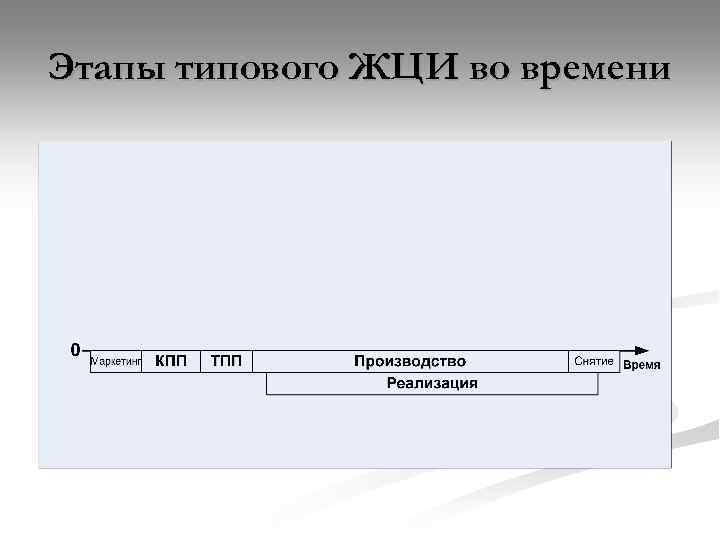

Этапы типового ЖЦИ во времени

Экономика типового ЖЦИ Как увеличить прибыль?

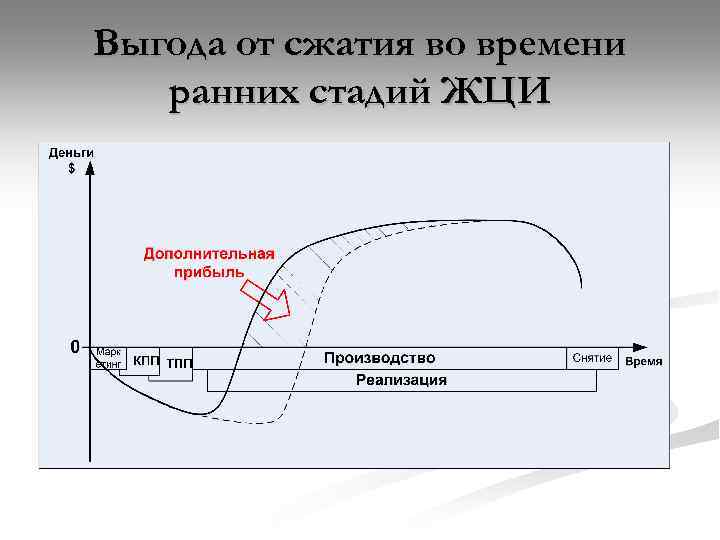

Выгода от сжатия во времени ранних стадий ЖЦИ

Основной метод сжатия ранних стадий ЖЦИ - автоматизация, и прежде всего автоматизация проектирования т. е. внедрение САПР

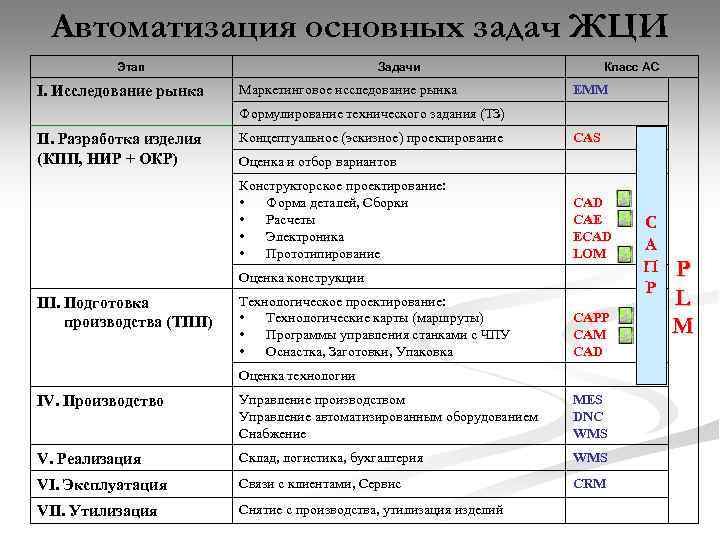

Автоматизация основных задач ЖЦИ Этап I. Исследование рынка Задачи Маркетинговое исследование рынка Класс АС EMM Формулирование технического задания (ТЗ) II. Разработка изделия (КПП, НИР + ОКР) Концептуальное (эскизное) проектирование CAS Оценка и отбор вариантов Конструкторское проектирование: • Форма деталей, Сборки • Расчеты • Электроника • Прототипирование CAD CAE ECAD LOM Оценка конструкции III. Подготовка производства (ТПП) Технологическое проектирование: • Технологические карты (маршруты) • Программы управления станками с ЧПУ • Оснастка, Заготовки, Упаковка CAPP CAM CAD Оценка технологии IV. Производство Управление производством Управление автоматизированным оборудованием Снабжение MES DNC WMS V. Реализация Склад, логистика, бухгалтерия WMS VI. Эксплуатация Связи с клиентами, Сервис CRM VII. Утилизация Снятие с производства, утилизация изделий С А П Р P L M

Некоторые классификации САПР n По объекту проектирования n По объему решаемых задач ЖЦИ n По степени универсальности n По концепции трехмерного геометрического моделирования

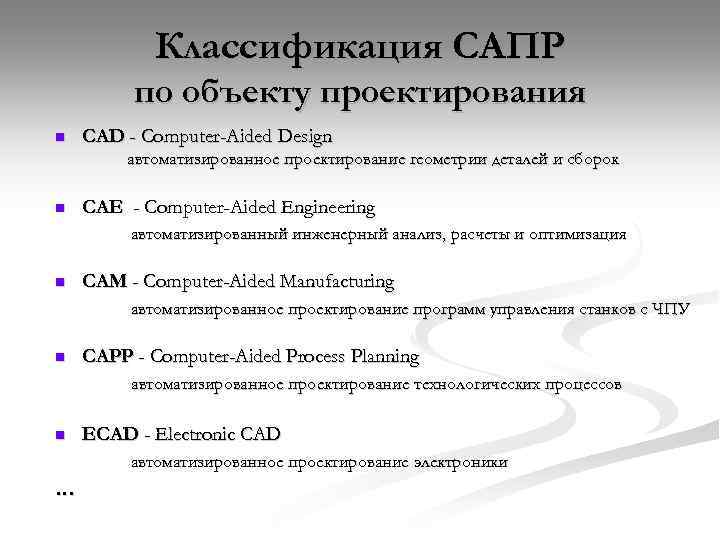

Классификация САПР по объекту проектирования n CAD - Computer-Aided Design автоматизированное проектирование геометрии деталей и сборок n CAE - Computer-Aided Engineering автоматизированный инженерный анализ, расчеты и оптимизация n CAM - Computer-Aided Manufacturing автоматизированное проектирование программ управления станков с ЧПУ n CAPP - Computer-Aided Process Planning автоматизированное проектирование технологических процессов n ECAD - Electronic CAD автоматизированное проектирование электроники …

Классификация САПР по объему решаемых задач ЖЦИ n «Тяжелые» САПР (верхнего уровня) решают все проектные задачи ЖЦИ (Pro/Engineer, Unigraphics NX, CATIA) n «Средние» САПР (среднего уровня) решают несколько проектных задач ЖЦИ (Solid. Works, Solid. Edge, Inventor, Компас, Adem, …) n «Легкие» САПР (нижнего уровня) решают одну проектную задачу ЖЦИ (Auto. CAD, Rhino, BCAD, CONCEPT, … : )

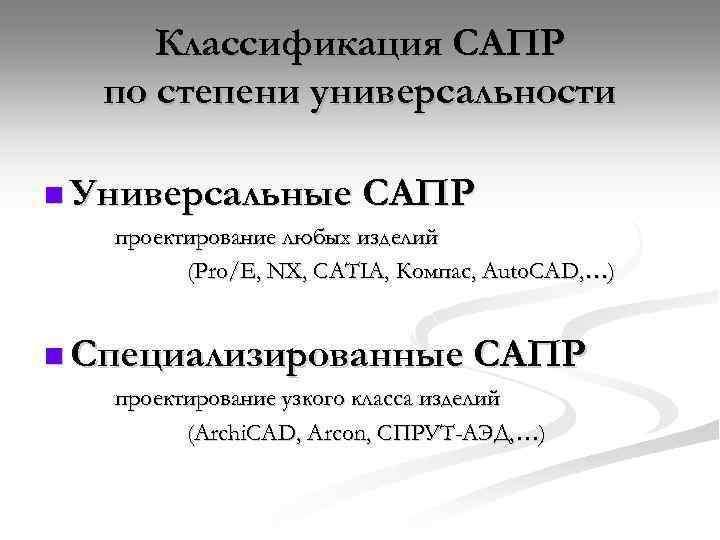

Классификация САПР по степени универсальности n Универсальные САПР проектирование любых изделий (Pro/E, NX, CATIA, Компас, Auto. CAD, …) n Специализированные САПР проектирование узкого класса изделий (Archi. CAD, Arcon, СПРУТ-АЭД, …)

Классификация САПР по концепции трехмерного моделирования n Каркасные САПР проектирование только «проволочного» каркаса n Поверхностные САПР проектирование каркаса и поверхностей n Твердотельные САПР проектирование объемных тел

История развития САПР n n 1950 -е гг. Первые станки с ЧПУ 1960 -е гг. Первые системы КГ и автоматизации черчения n n n 1963 г. И. Сазерленд - первая САПР “Sketchpad” 1970 -е гг. Первые 3 D системы 1980 -е гг. Первые системы 3 D твердотельного моделирования для рабочих станций. Первые системы автоматизации черчения для ПК 1990 -е гг. Полноценные САПР под Windows 2000 -е гг. Первые PLM системы

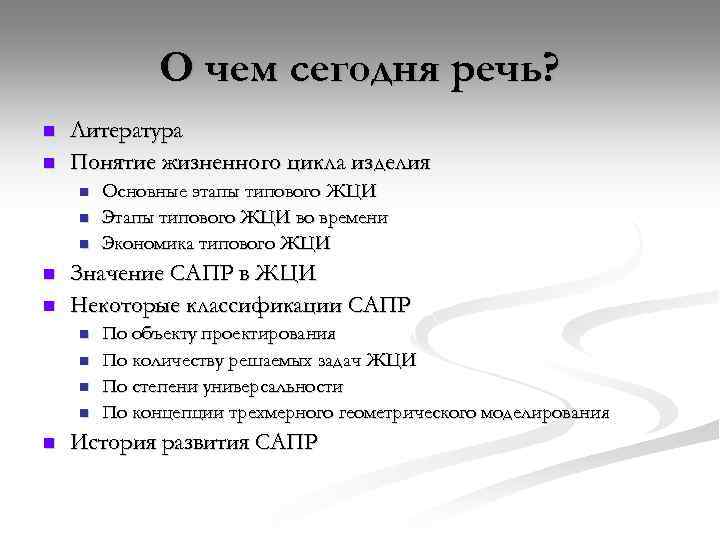

О чем сегодня речь? n n Литература Понятие жизненного цикла изделия n n n Значение САПР в ЖЦИ Некоторые классификации САПР n n n Основные этапы типового ЖЦИ Этапы типового ЖЦИ во времени Экономика типового ЖЦИ По объекту проектирования По количеству решаемых задач ЖЦИ По степени универсальности По концепции трехмерного геометрического моделирования История развития САПР
