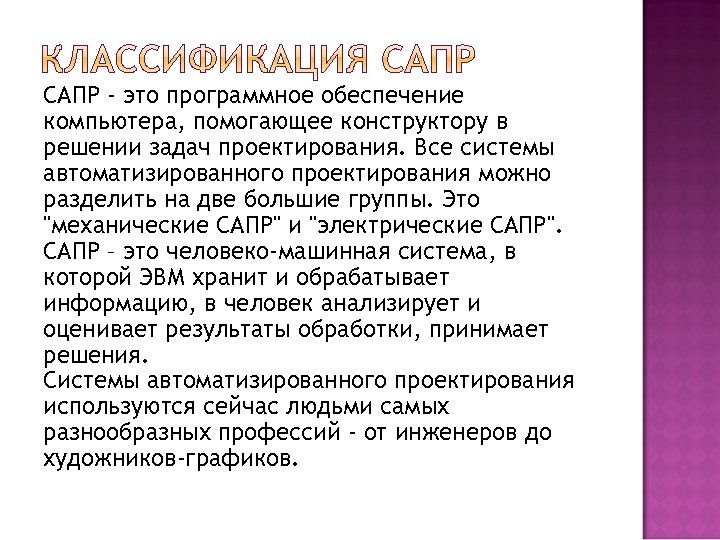

САПР - это программное обеспечение компьютера, помогающее конструктору в решении задач проектирования. Все системы автоматизированного проектирования можно разделить на две большие группы. Это "механические САПР" и "электрические САПР". САПР – это человеко-машинная система, в которой ЭВМ хранит и обрабатывает информацию, в человек анализирует и оценивает результаты обработки, принимает решения. Системы автоматизированного проектирования используются сейчас людьми самых разнообразных профессий - от инженеров до художников-графиков.

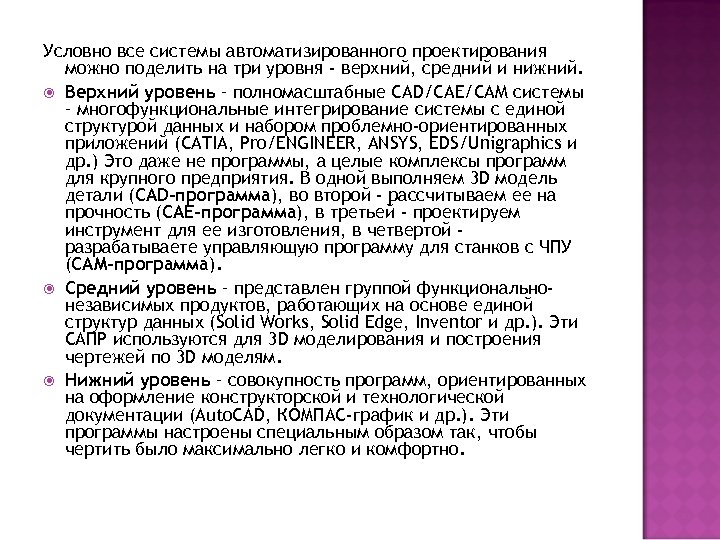

Условно все системы автоматизированного проектирования можно поделить на три уровня - верхний, средний и нижний. Верхний уровень – полномасштабные CAD/CAE/CAM системы – многофункциональные интегрирование системы с единой структурой данных и набором проблемно-ориентированных приложений (CATIA, Pro/ENGINEER, ANSYS, EDS/Unigraphics и др. ) Это даже не программы, а целые комплексы программ для крупного предприятия. В одной выполняем 3 D модель детали (CAD-программа), во второй - рассчитываем ее на прочность (CAE-программа), в третьей - проектируем инструмент для ее изготовления, в четвертой разрабатываете управляющую программу для станков с ЧПУ (CAM-программа). Средний уровень – представлен группой функциональнонезависимых продуктов, работающих на основе единой структур данных (Solid Works, Solid Edge, Inventor и др. ). Эти САПР используются для 3 D моделирования и построения чертежей по 3 D моделям. Нижний уровень – совокупность программ, ориентированных на оформление конструкторской и технологической документации (Auto. CAD, КОМПАС-график и др. ). Эти программы настроены специальным образом так, чтобы чертить было максимально легко и комфортно.

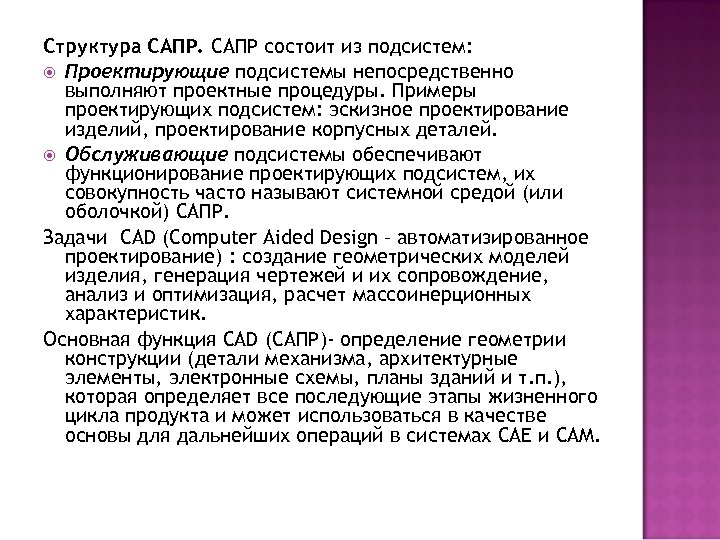

Структура САПР состоит из подсистем: Проектирующие подсистемы непосредственно выполняют проектные процедуры. Примеры проектирующих подсистем: эскизное проектирование изделий, проектирование корпусных деталей. Обслуживающие подсистемы обеспечивают функционирование проектирующих подсистем, их совокупность часто называют системной средой (или оболочкой) САПР. Задачи САD (Computer Aided Design – автоматизированное проектирование) : создание геометрических моделей изделия, генерация чертежей и их сопровождение, анализ и оптимизация, расчет массоинерционных характеристик. Основная функция САD (САПР)- определение геометрии конструкции (детали механизма, архитектурные элементы, электронные схемы, планы зданий и т. п. ), которая определяет все последующие этапы жизненного цикла продукта и может использоваться в качестве основы для дальнейших операций в системах САЕ и САМ.

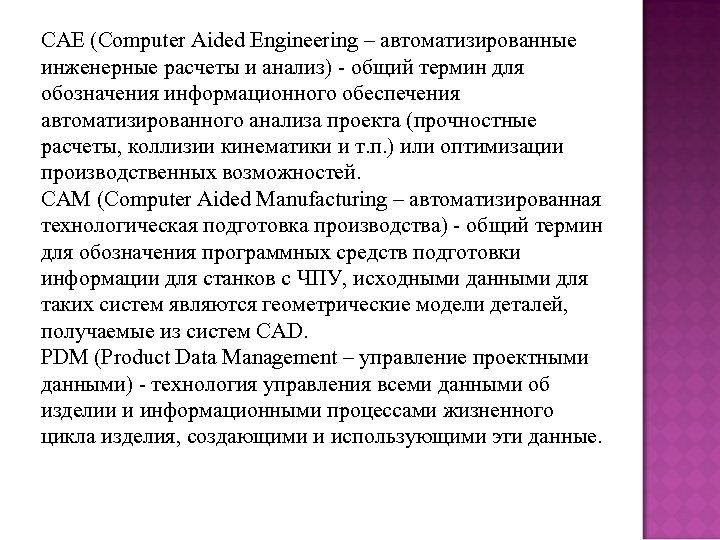

CAE (Computer Aided Engineering – автоматизированные инженерные расчеты и анализ) - общий термин для обозначения информационного обеспечения автоматизированного анализа проекта (прочностные расчеты, коллизии кинематики и т. п. ) или оптимизации производственных возможностей. CAM (Computer Aided Manufacturing – автоматизированная технологическая подготовка производства) - общий термин для обозначения программных средств подготовки информации для станков с ЧПУ, исходными данными для таких систем являются геометрические модели деталей, получаемые из систем CAD. PDM (Product Data Management – управление проектными данными) - технология управления всеми данными об изделии и информационными процессами жизненного цикла изделия, создающими и использующими эти данные.
