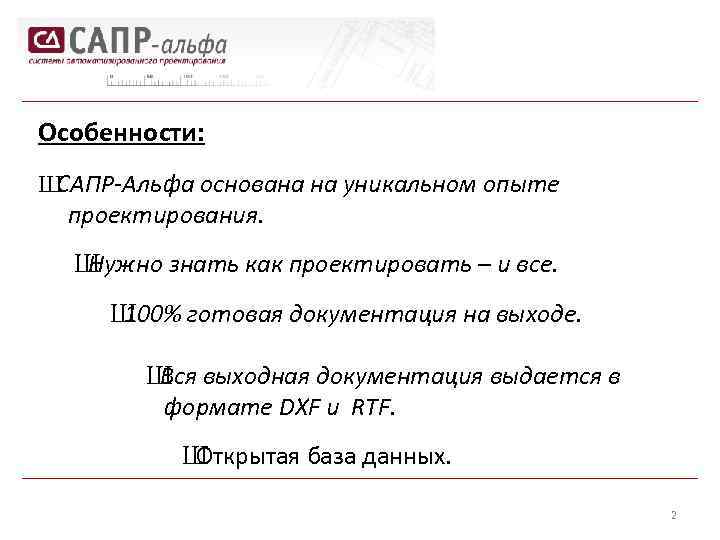

Особенности: Ш САПР-Альфа основана на уникальном опыте проектирования. Ш Нужно знать как проектировать – и все. Ш 100% готовая документация на выходе. Ш Вся выходная документация выдается в формате DXF и RTF. Ш Открытая база данных. 2

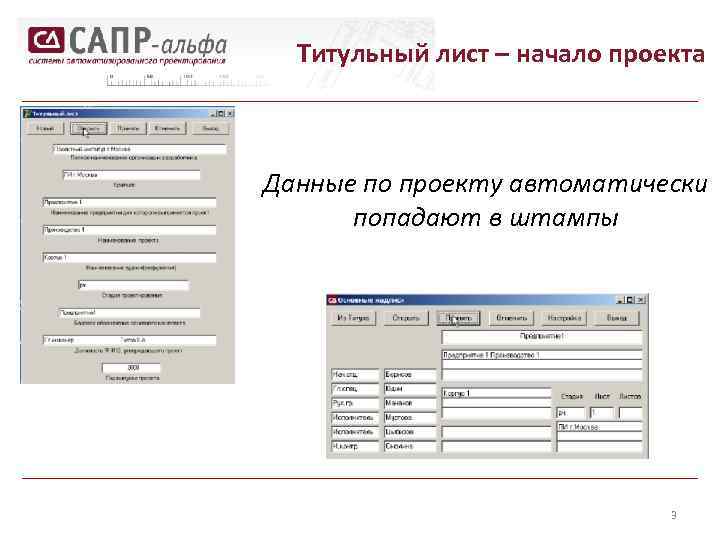

Титульный лист – начало проекта Данные по проекту автоматически попадают в штампы 3

Схемы автоматизации - АЛЬФА 8 Ш База данных по элементам и закладным конструкциям. Ш Импорт Технологических схем в формате DXF. Ш Автоматическое распознавание точек контроля. Ш Контроль соответствия «точек контроля» и задания. Ш Формирование чертежа схемы автоматизации. Ш Формирование спецификации С 1 и перечня закладных. 4

Импорт «Задание на автоматизацию» Ш Задание на автоматизацию заполняется в диалоговой программе, работающей независимо от системы САПР-АЛЬФА, в технологическом отделе. Ш Задание на автоматизацию оформляется в виде стандартного документа со штампом и подписями. 5

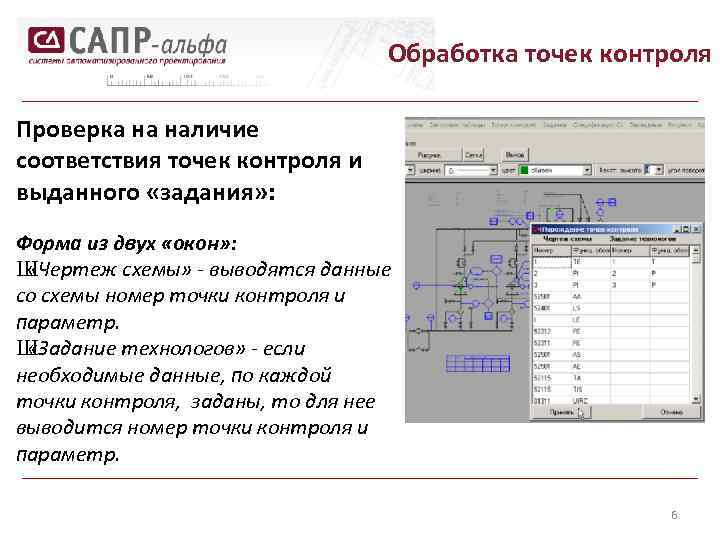

Обработка точек контроля Проверка на наличие соответствия точек контроля и выданного «задания» : Форма из двух «окон» : Ш «Чертеж схемы» - выводятся данные со схемы номер точки контроля и параметр. Ш «Задание технологов» - если необходимые данные, по каждой точки контроля, заданы, то для нее выводится номер точки контроля и параметр. 6

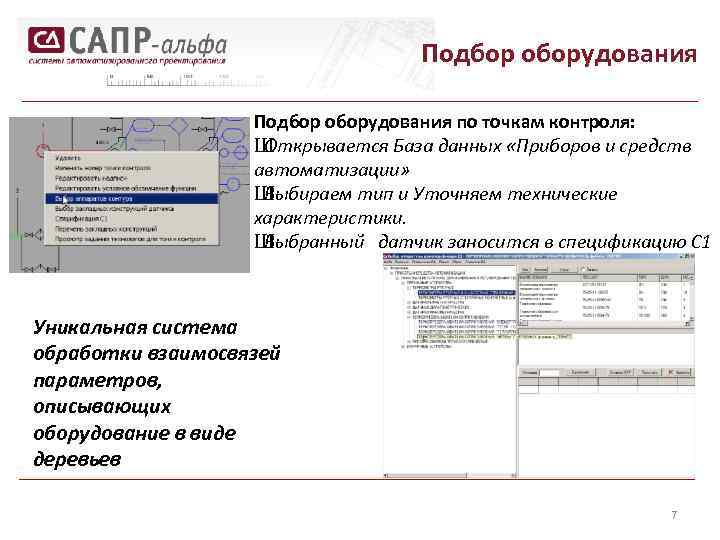

Подбор оборудования по точкам контроля: Ш Открывается База данных «Приборов и средств автоматизации» Ш Выбираем тип и Уточняем технические характеристики. Ш Выбранный датчик заносится в спецификацию С 1 Уникальная система обработки взаимосвязей параметров, описывающих оборудование в виде деревьев 7

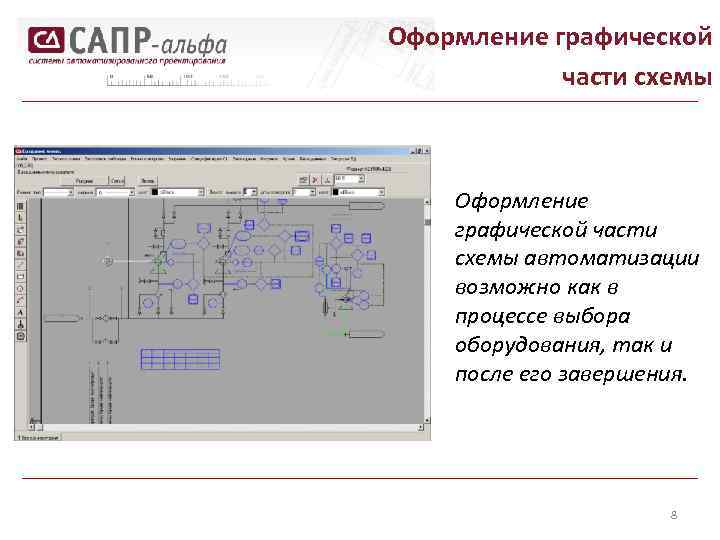

Оформление графической части схемы автоматизации возможно как в процессе выбора оборудования, так и после его завершения. 8

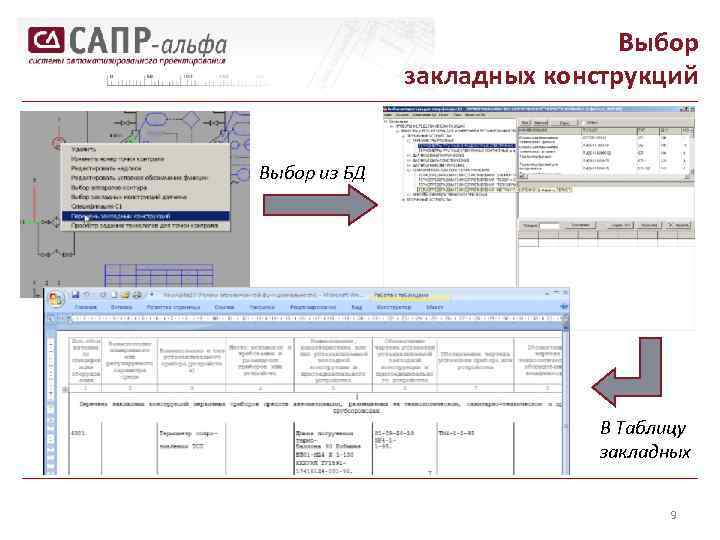

Выбор закладных конструкций Выбор из БД В Таблицу закладных 9

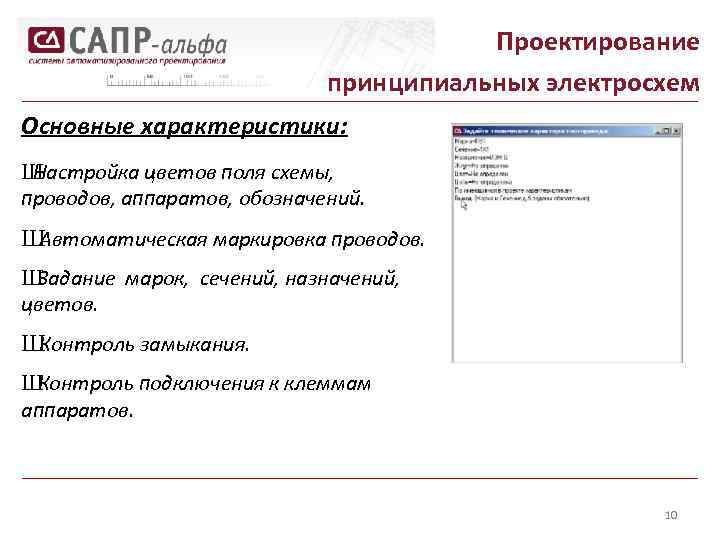

Проектирование принципиальных электросхем Основные характеристики: Ш Настройка цветов поля схемы, проводов, аппаратов, обозначений. Ш Автоматическая маркировка проводов. Ш Задание марок, сечений, назначений, цветов. Ш Контроль замыкания. Ш Контроль подключения к клеммам аппаратов. 10

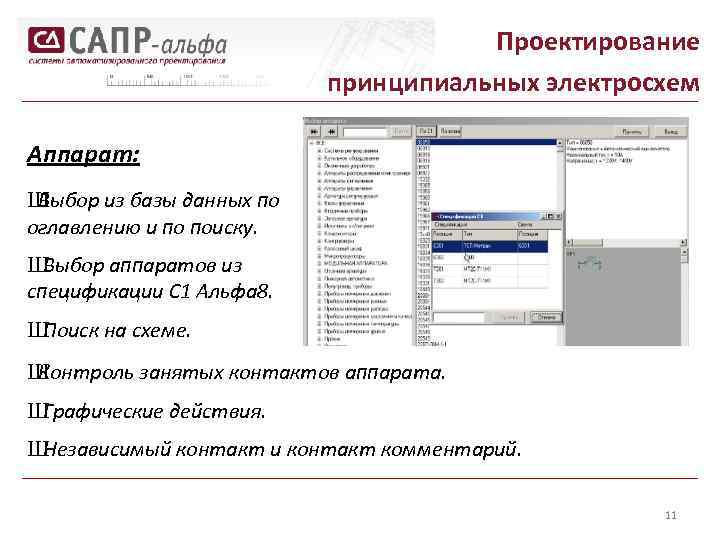

Проектирование принципиальных электросхем Аппарат: Ш Выбор из базы данных по оглавлению и по поиску. Ш Выбор аппаратов из спецификации С 1 Альфа 8. Ш Поиск на схеме. Ш Контроль занятых контактов аппарата. Ш Графические действия. Ш Независимый контакт и контакт комментарий. 11

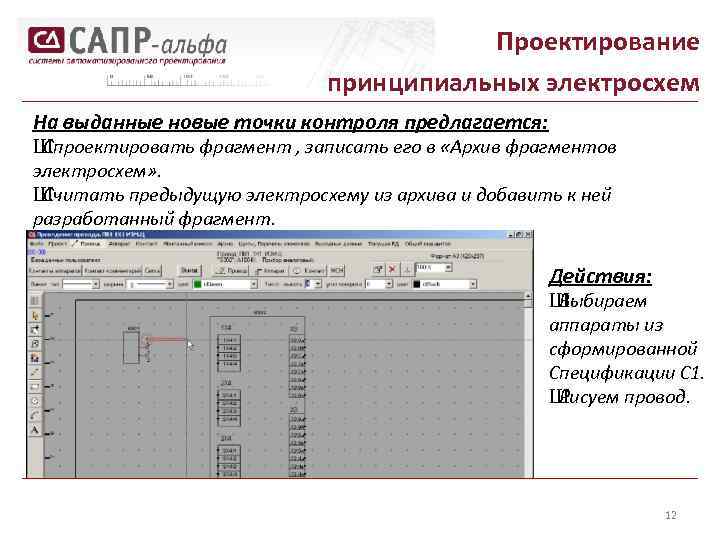

Проектирование принципиальных электросхем На выданные новые точки контроля предлагается: Ш Спроектировать фрагмент , записать его в «Архив фрагментов электросхем» . Ш Считать предыдущую электросхему из архива и добавить к ней разработанный фрагмент. Действия: Ш Выбираем аппараты из сформированной Спецификации С 1. Ш Рисуем провод. 12

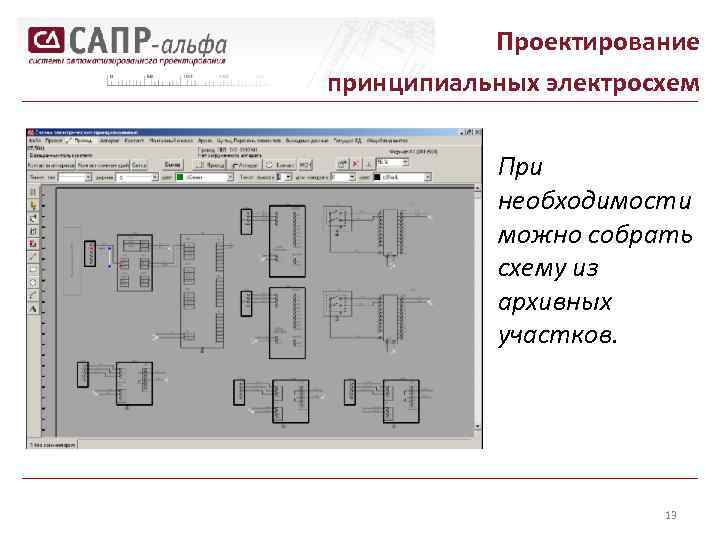

Проектирование принципиальных электросхем При необходимости можно собрать схему из архивных участков. 13

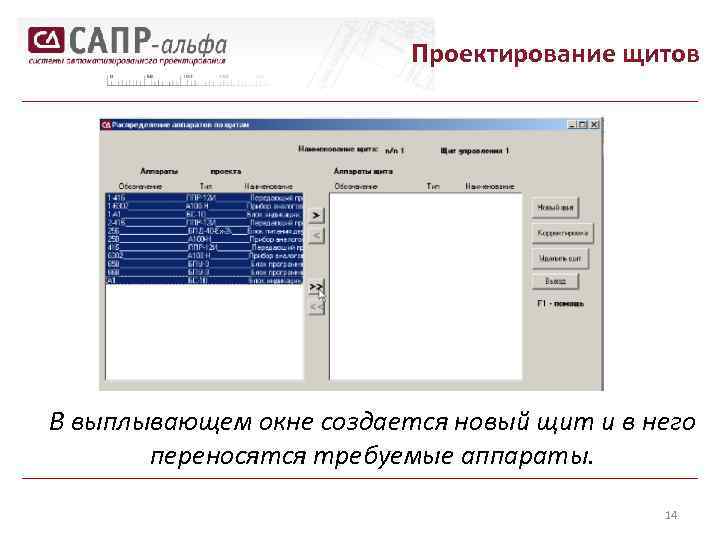

Проектирование щитов В выплывающем окне создается новый щит и в него переносятся требуемые аппараты. 14

Проектирование щитов Таблица с перечнем аппаратов щита размещается: Ш На схеме. Ш В отдельном документе. 15

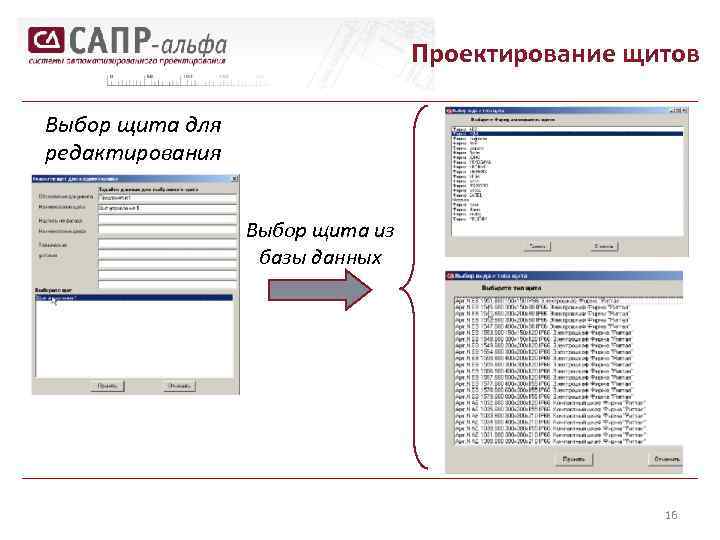

Проектирование щитов Выбор щита для редактирования Выбор щита из базы данных 16

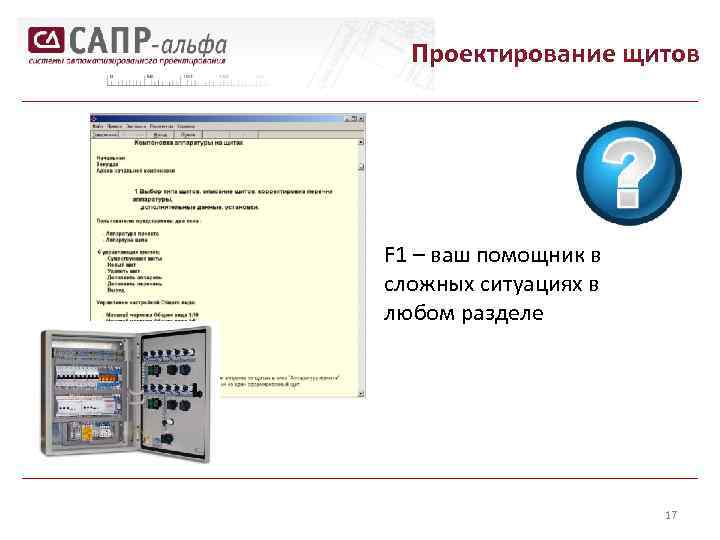

Проектирование щитов F 1 – ваш помощник в сложных ситуациях в любом разделе 17

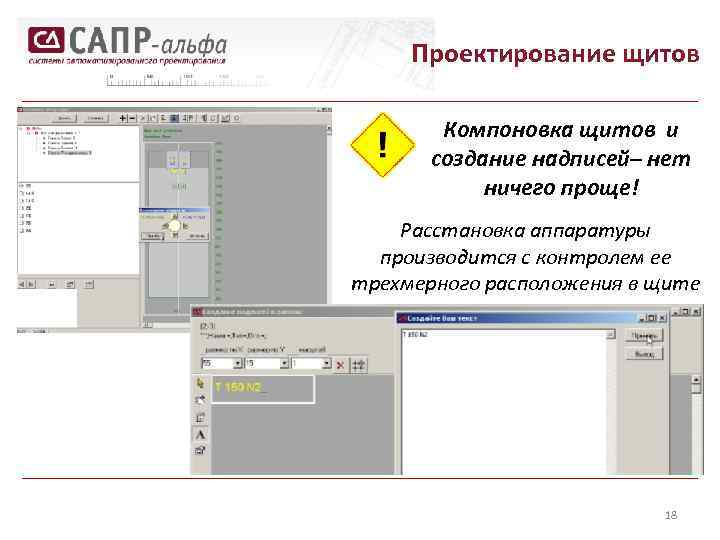

Проектирование щитов Компоновка щитов и создание надписей– нет ничего проще! Расстановка аппаратуры производится с контролем ее трехмерного расположения в щите 18

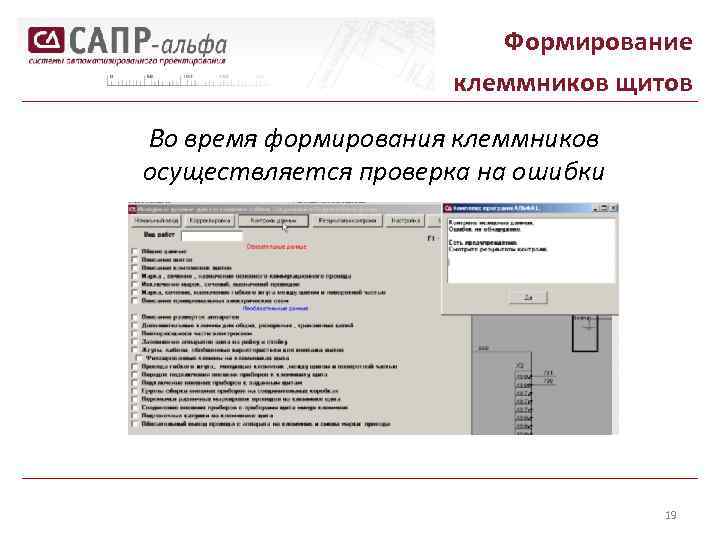

Формирование клеммников щитов Во время формирования клеммников осуществляется проверка на ошибки 19

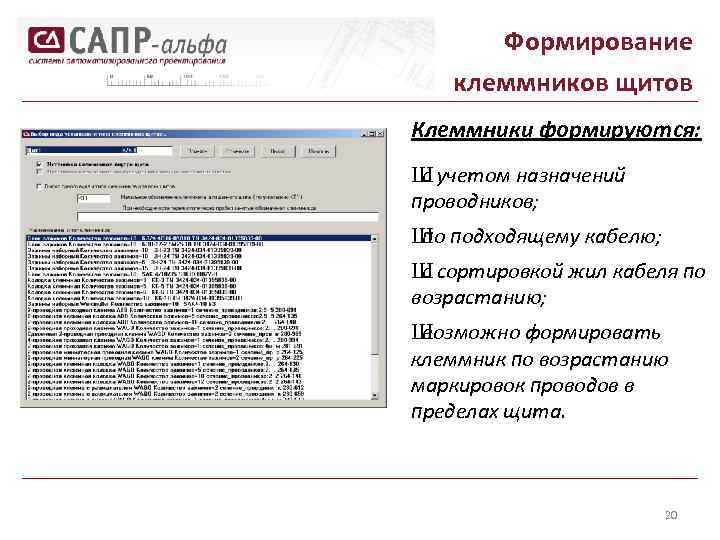

Формирование клеммников щитов Клеммники формируются: Ш с учетом назначений проводников; Ш по подходящему кабелю; Ш с сортировкой жил кабеля по возрастанию; Ш возможно формировать клеммник по возрастанию маркировок проводов в пределах щита. 20

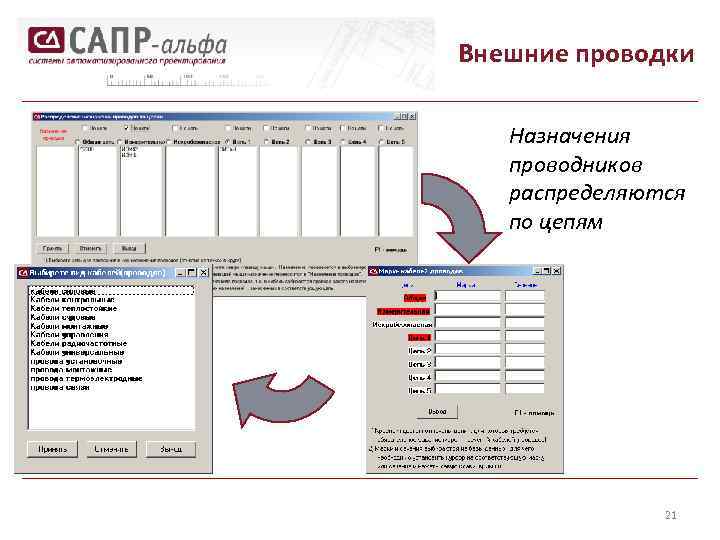

Внешние проводки Назначения проводников распределяются по цепям 21

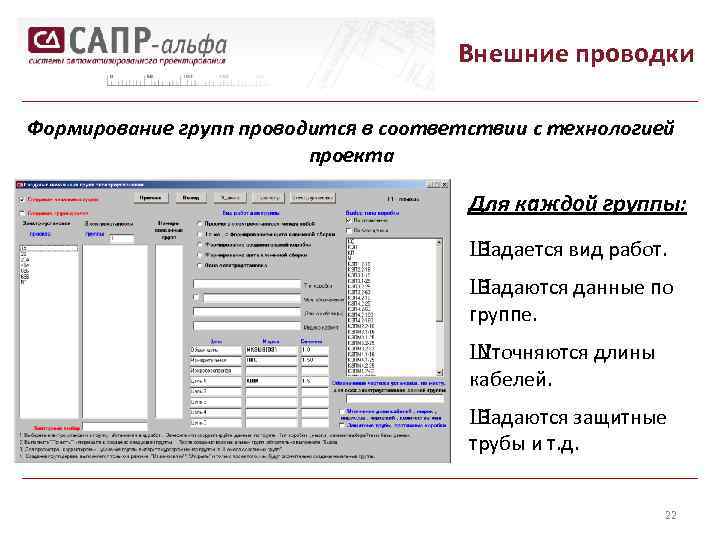

Внешние проводки Формирование групп проводится в соответствии с технологией проекта Для каждой группы: Ш Задается вид работ. Ш Задаются данные по группе. Ш Уточняются длины кабелей. Ш Задаются защитные трубы и т. д. 22

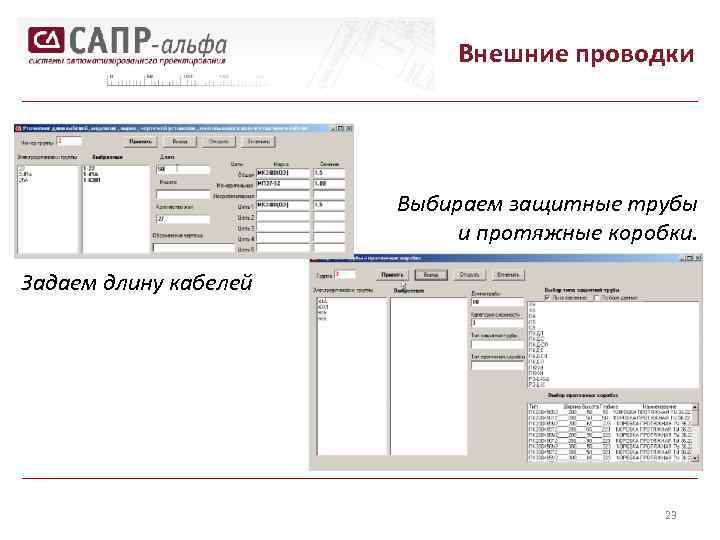

Внешние проводки Выбираем защитные трубы и протяжные коробки. Задаем длину кабелей 23

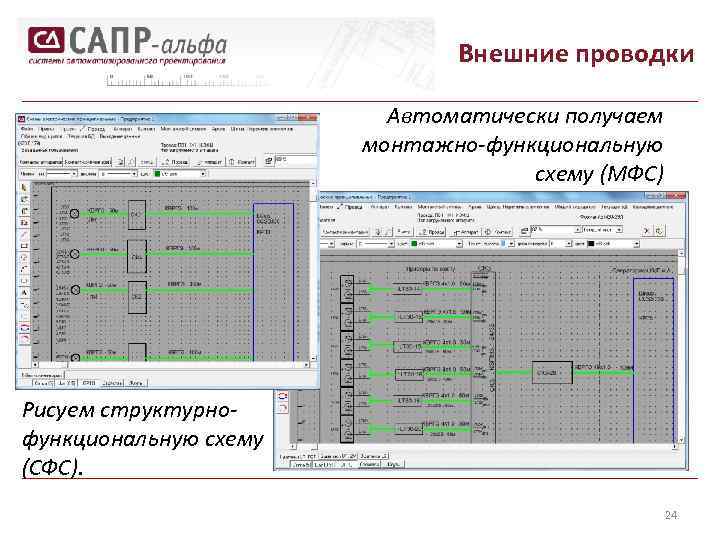

Внешние проводки Автоматически получаем монтажно-функциональную схему (МФС) Рисуем структурнофункциональную схему (СФС). 24

Выходная документация В разделе «Выходная документация» формируются документы по каждому разделу Для просмотра и распечатки документов можно использовать: Ш Внутренний просмотрщик. Ш Auto. CAD или аналог (для чертежей). Ш MS Word для спецификаций. 25
