САНУЗЕЛ ОСНОВНЫЕ НОРМЫ ДЛЯ ПРОЕКТИРОВАНИЯ Площадь помещений

САНУЗЕЛ ОСНОВНЫЕ НОРМЫ ДЛЯ ПРОЕКТИРОВАНИЯ

Площадь помещений Площадь душевой принимают равной 1, 7 -2, 25 кв. м, совмещенного санузла — 3, 3— 4 кв. м, раздельного санузла (уборная и ванная) в пределах от 4 до 6 кв. м и более, уборной — 1 -1, 8 кв. м, ванной — 2, 6 -3, 3 кв. м. Минимальная ширина ванной — 1, 5 м, уборной — 0, 8 м и ее глубина — 1, 2 м при открывании двери наружу и не менее 1, 5 м при открывании двери внутрь.

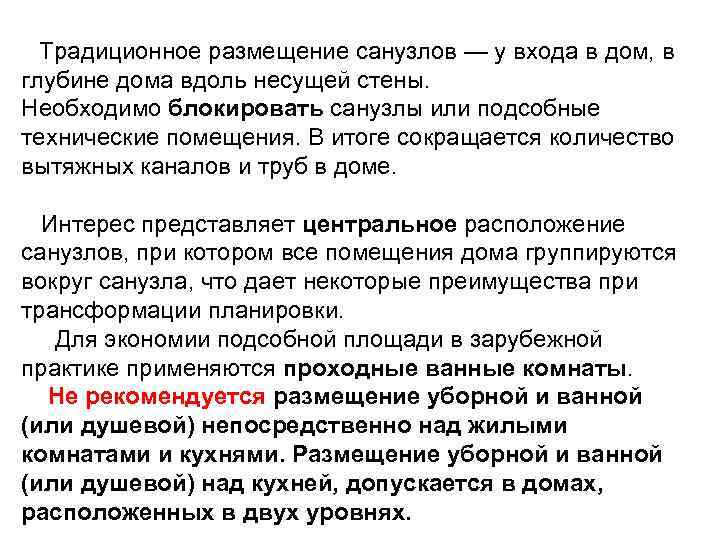

Традиционное размещение санузлов — у входа в дом, в глубине дома вдоль несущей стены. Необходимо блокировать санузлы или подсобные технические помещения. В итоге сокращается количество вытяжных каналов и труб в доме. Интерес представляет центральное расположение санузлов, при котором все помещения дома группируются вокруг санузла, что дает некоторые преимущества при трансформации планировки. Для экономии подсобной площади в зарубежной практике применяются проходные ванные комнаты. Не рекомендуется размещение уборной и ванной (или душевой) непосредственно над жилыми комнатами и кухнями. Размещение уборной и ванной (или душевой) над кухней, допускается в домах, расположенных в двух уровнях.

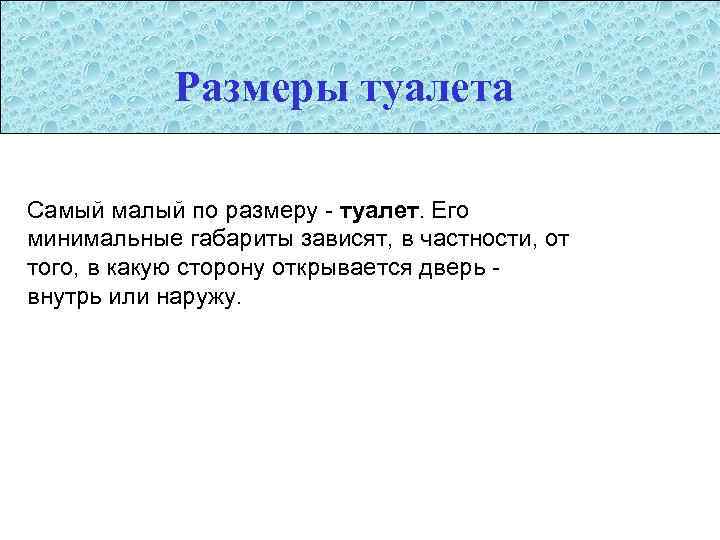

Размеры туалета Самый малый по размеру - туалет. Его минимальные габариты зависят, в частности, от того, в какую сторону открывается дверь внутрь или наружу.

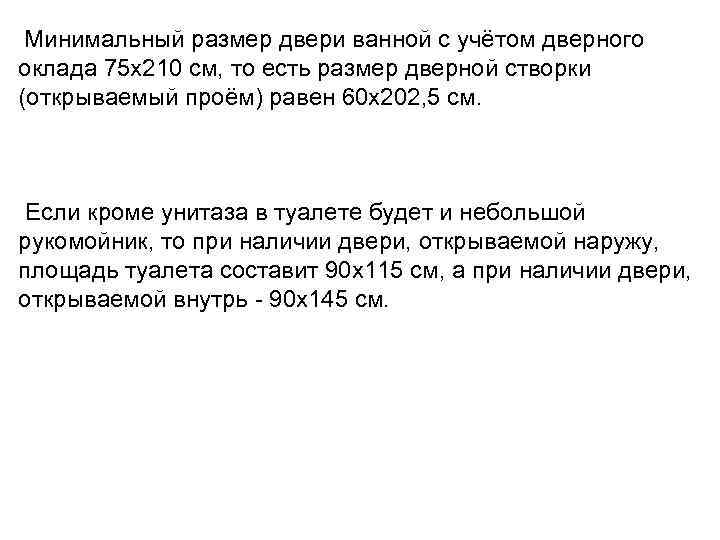

Минимальный размер двери ванной с учётом дверного оклада 75 x 210 см, то есть размер дверной створки (открываемый проём) равен 60 x 202, 5 см. Если кроме унитаза в туалете будет и небольшой рукомойник, то при наличии двери, открываемой наружу, площадь туалета составит 90 x 115 см, а при наличии двери, открываемой внутрь - 90 x 145 см.

монтаж сантехнических приборов и оборудования: рукомойник и писсуар

монтаж сантехнических приборов и оборудования: унитаз и рукомойник

Размеры ванной. Некоторые квартиры, особенно малогабаритные, имеют минимум удобств - только душевой поддон и умывальник (если для туалета отведено отдельное помещение). Размер пола ванной комнаты в таком случае должен быть не менее 135 x 165 см. При наличии унитаза площадь совмещенного санузла составит уже 200 x 165 см. , а если все службы расположены в ряд, то тогда 145 x 220 см. Размер ванных в жилых домах с типовыми малогабаритными квартирами обычно колеблется в пределах 160 x 210 см. ; здесь помещаются ванна, умывальник и унитаз.

Варианты размещения унитаза, душа и умывальника: примеры дизайна ванных комнат

Варианты размещения различных комплектов основного сантехнического оборудования: дизайн ванной комнаты и санузла

Организация пространства. Большая по площади ванная может вместить много разного сантехнического оборудования. Рядом с унитазом можно установить биде, рядом с ванной - поддон для душа либо укомплектованную гидромассажным оборудованием душевую кабину, а вместо одного умывальника поставить два. С учетом конструктивных возможностей и пожеланий жильцов дизайн ванной комнаты и санузла можно сделать экономнее, в смысле использования пространства, решение - встроенные в нишу ванну или умывальник. Оставшиеся сверху или снизу места можно оборудовать специальной мебелью для хранения соответствующих принадлежностей.

В процессе дизайнерского оформления ванной комнаты следует руководствоваться принципом максимальной компактности в выборе и размещении оборудования. Важно не только найти правильный принцип функционального расчленения пространства с помощью сантехнического оборудования и других предметов гигиены, но и оставить достаточно места для передвижения пользователей. Скошенная ванна и скошенный душевой поддон: дизайн ванной комнаты и санузла Скошенная ванна: примеры дизайна ванных комнат

Монтаж сантехнических приборов и оборудования. Вариант 1 - душ и ванна на площади 7 кв. м

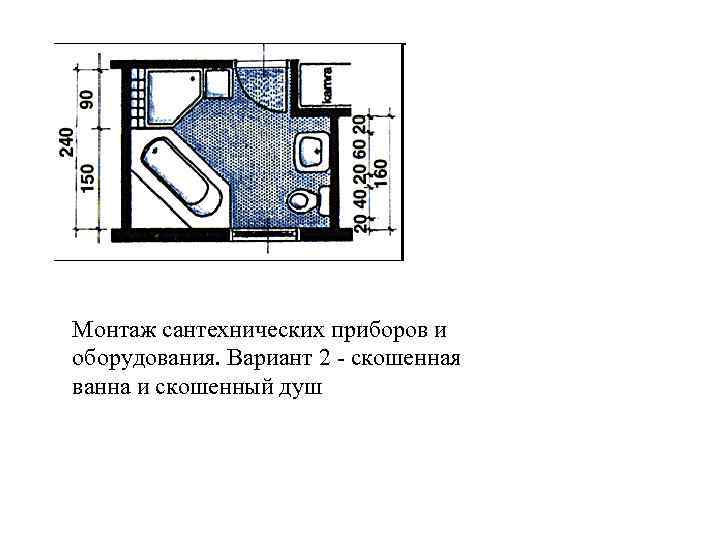

Монтаж сантехнических приборов и оборудования. Вариант 2 - скошенная ванна и скошенный душ

Монтаж сантехнических приборов и оборудования. Вариант 3 -двухсторонняя расстановка

Монтаж сантехнических приборов и оборудования. Вариант 4 - отделенный душевой поддон

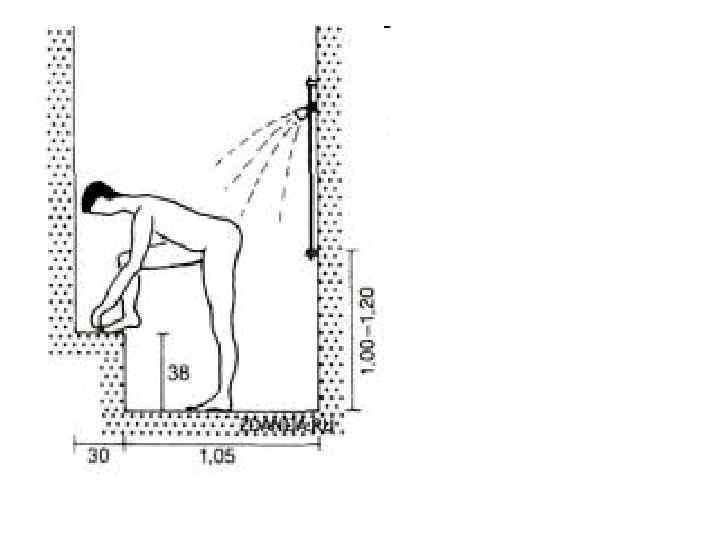

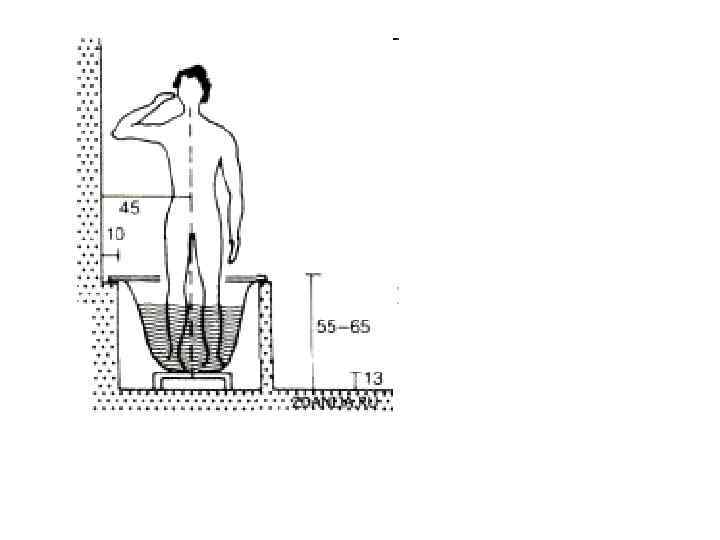

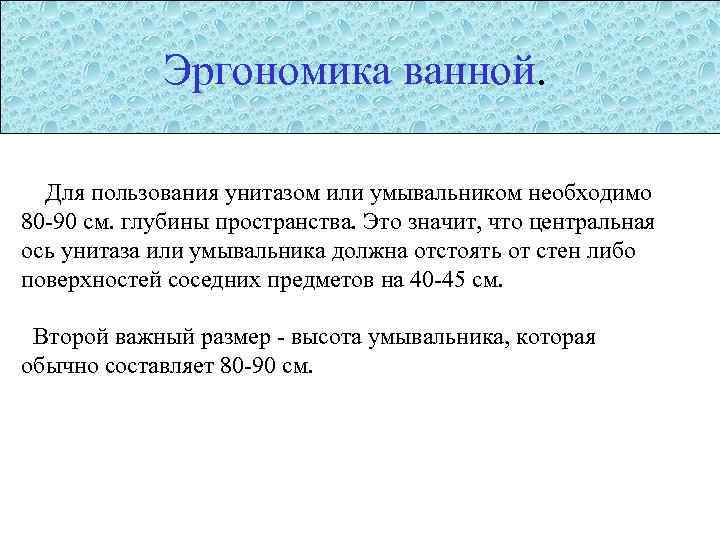

Эргономика ванной. Для пользования унитазом или умывальником необходимо 80 -90 см. глубины пространства. Это значит, что центральная ось унитаза или умывальника должна отстоять от стен либо поверхностей соседних предметов на 40 -45 см. Второй важный размер - высота умывальника, которая обычно составляет 80 -90 см.

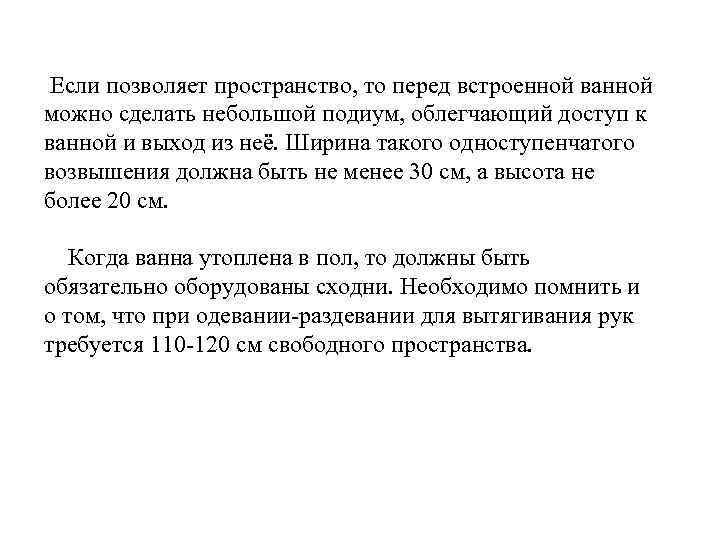

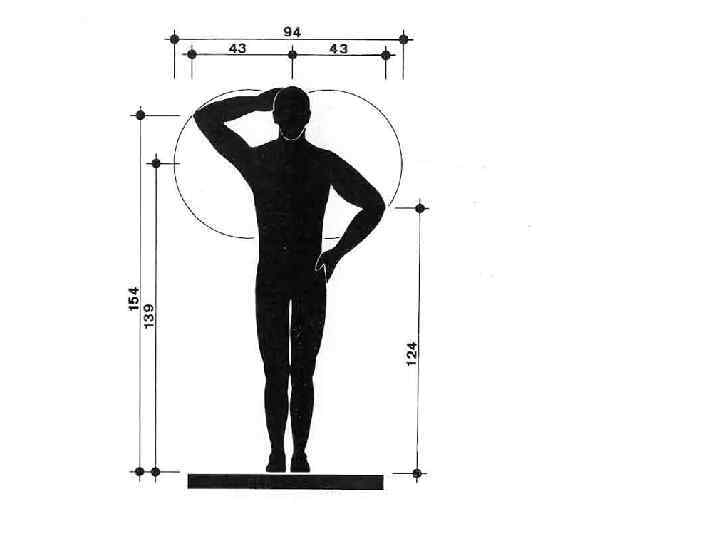

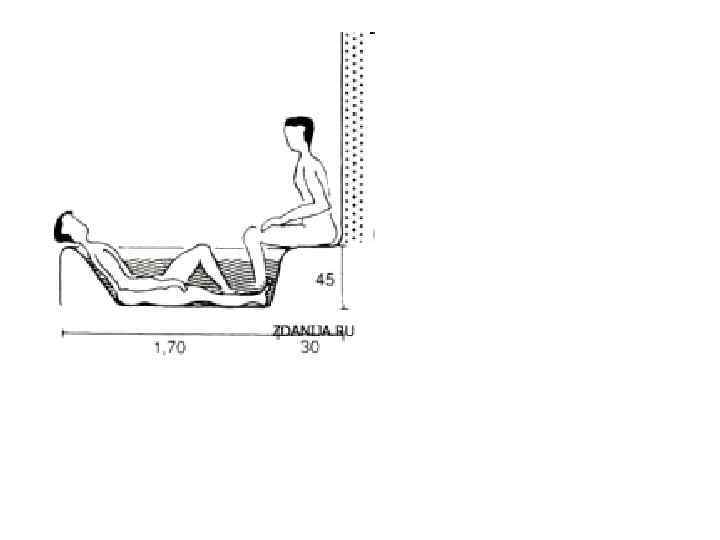

Если позволяет пространство, то перед встроенной ванной можно сделать небольшой подиум, облегчающий доступ к ванной и выход из неё. Ширина такого одноступенчатого возвышения должна быть не менее 30 см, а высота не более 20 см. Когда ванна утоплена в пол, то должны быть обязательно оборудованы сходни. Необходимо помнить и о том, что при одевании-раздевании для вытягивания рук требуется 110 -120 см свободного пространства.

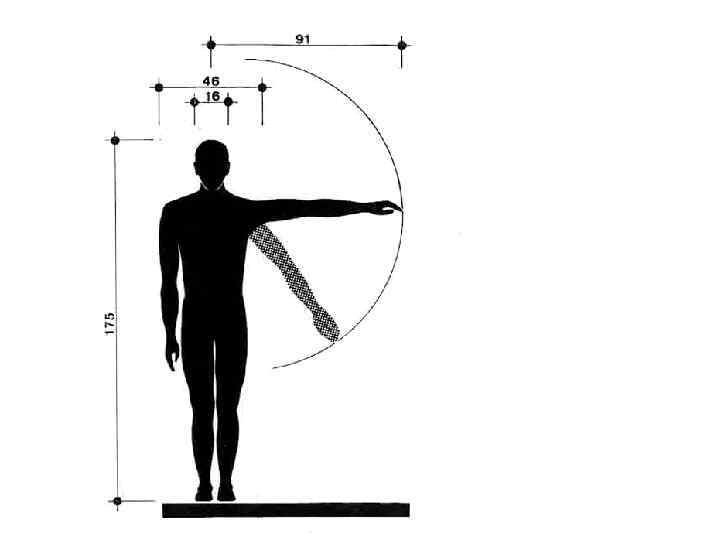

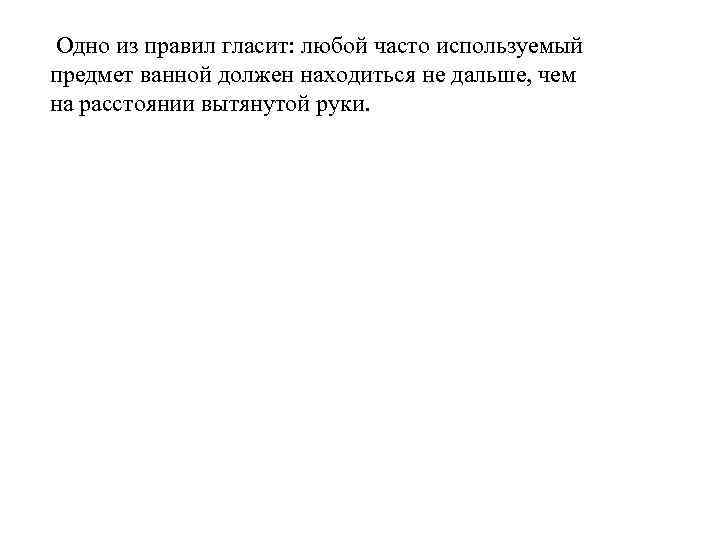

Одно из правил гласит: любой часто используемый предмет ванной должен находиться не дальше, чем на расстоянии вытянутой руки.

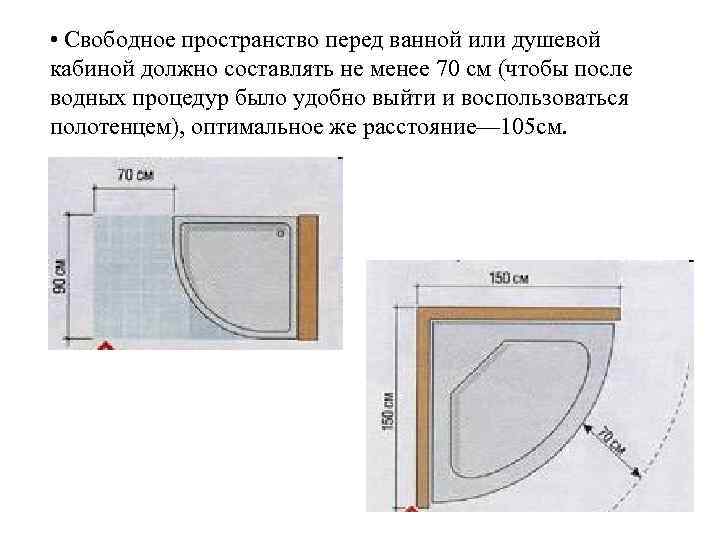

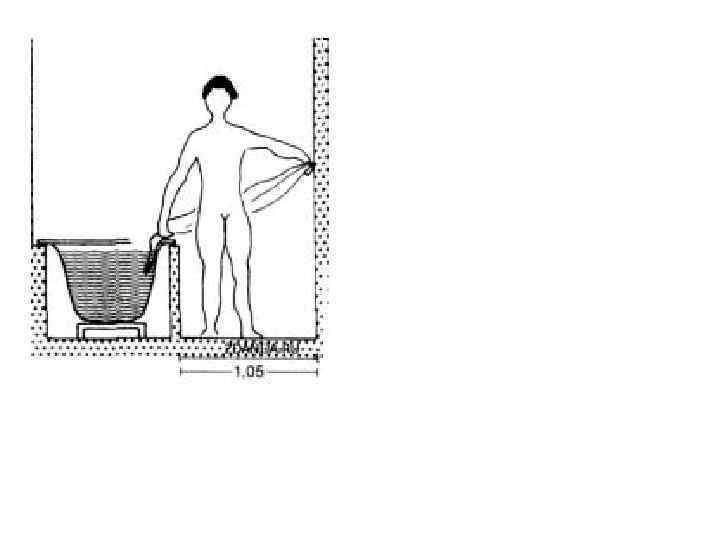

• Свободное пространство перед ванной или душевой кабиной должно составлять не менее 70 см (чтобы после водных процедур было удобно выйти и воспользоваться полотенцем), оптимальное же расстояние— 105 см.

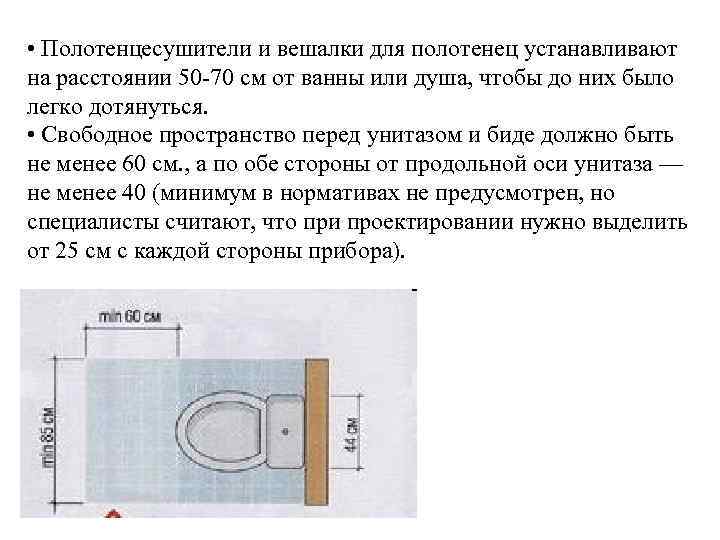

• Полотенцесушители и вешалки для полотенец устанавливают на расстоянии 50 -70 см от ванны или душа, чтобы до них было легко дотянуться. • Свободное пространство перед унитазом и биде должно быть не менее 60 см. , а по обе стороны от продольной оси унитаза — не менее 40 (минимум в нормативах не предусмотрен, но специалисты считают, что при проектировании нужно выделить от 25 см с каждой стороны прибора).

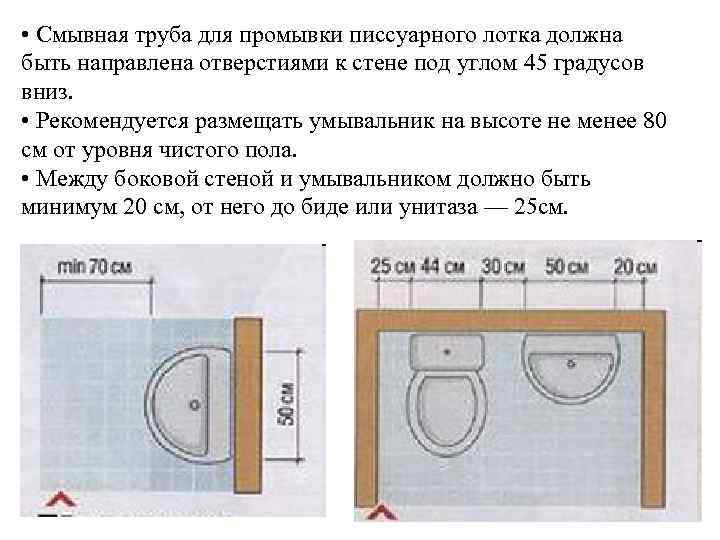

• Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45 градусов вниз. • Рекомендуется размещать умывальник на высоте не менее 80 см от уровня чистого пола. • Между боковой стеной и умывальником должно быть минимум 20 см, от него до биде или унитаза — 25 см.

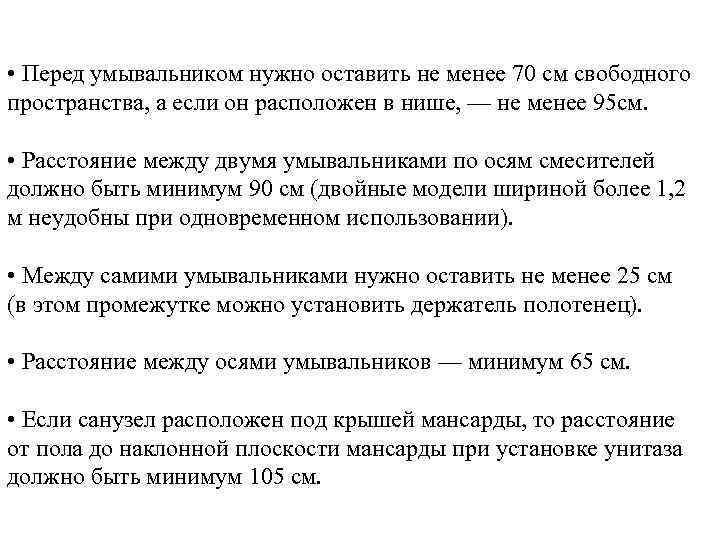

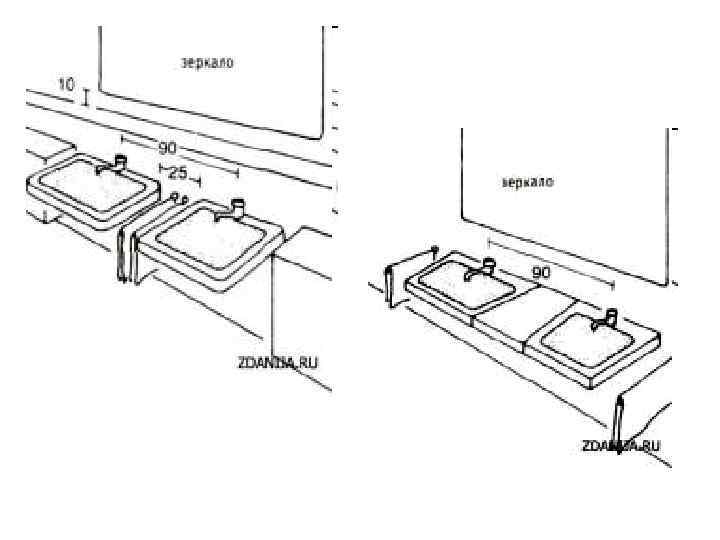

• Перед умывальником нужно оставить не менее 70 см свободного пространства, а если он расположен в нише, — не менее 95 см. • Расстояние между двумя умывальниками по осям смесителей должно быть минимум 90 см (двойные модели шириной более 1, 2 м неудобны при одновременном использовании). • Между самими умывальниками нужно оставить не менее 25 см (в этом промежутке можно установить держатель полотенец). • Расстояние между осями умывальников — минимум 65 см. • Если санузел расположен под крышей мансарды, то расстояние от пола до наклонной плоскости мансарды при установке унитаза должно быть минимум 105 см.

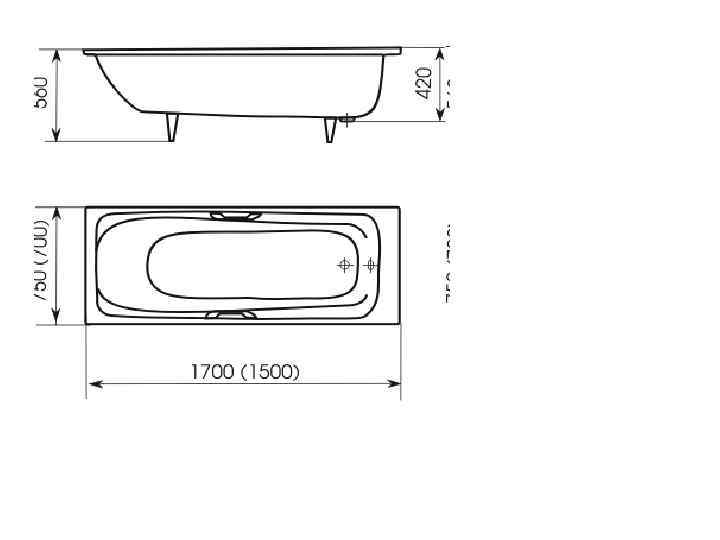

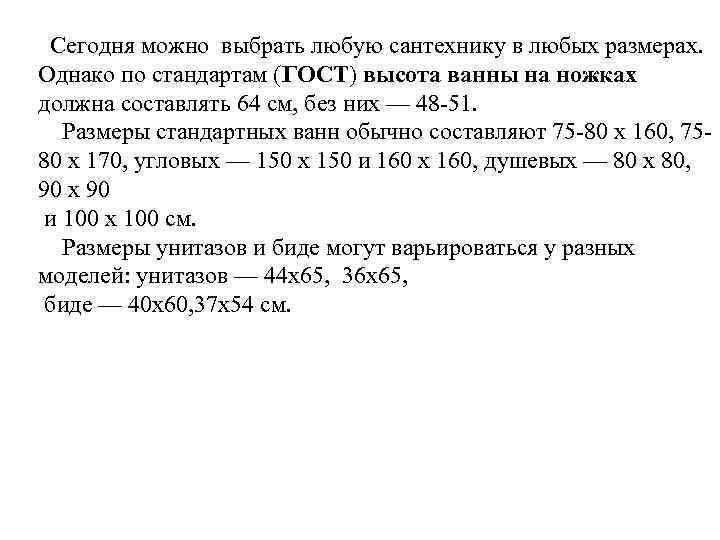

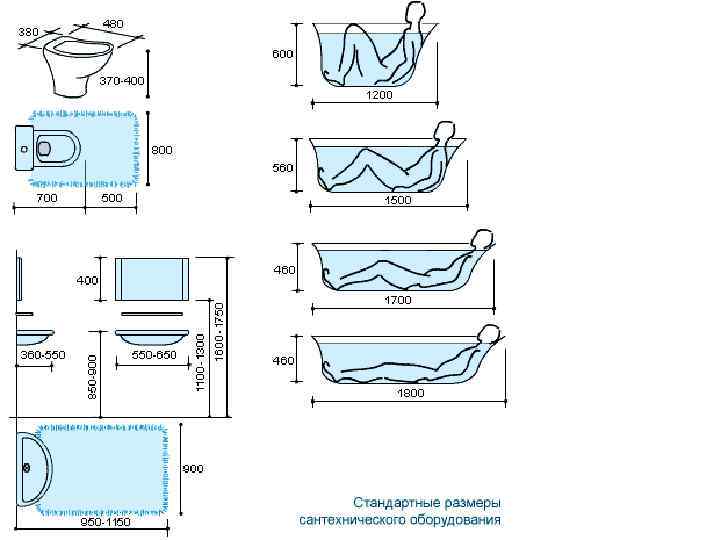

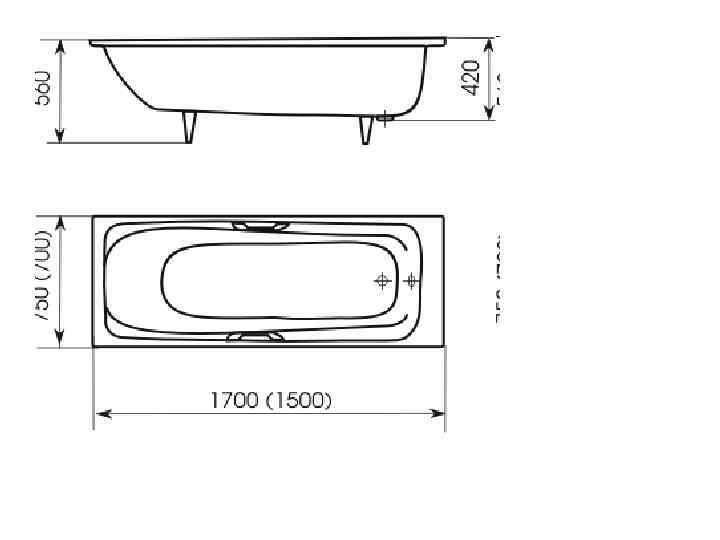

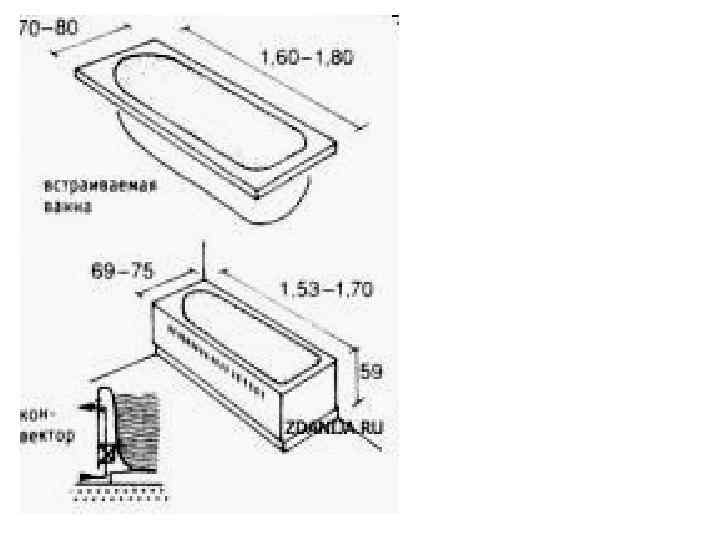

Сегодня можно выбрать любую сантехнику в любых размерах. Однако по стандартам (ГОСТ) высота ванны на ножках должна составлять 64 см, без них — 48 -51. Размеры стандартных ванн обычно составляют 75 -80 x 160, 7580 x 170, угловых — 150 x 150 и 160 x 160, душевых — 80 x 80, 90 x 90 и 100 x 100 см. Размеры унитазов и биде могут варьироваться у разных моделей: унитазов — 44 x 65, 36 x 65, биде — 40 x 60, 37 x 54 см.

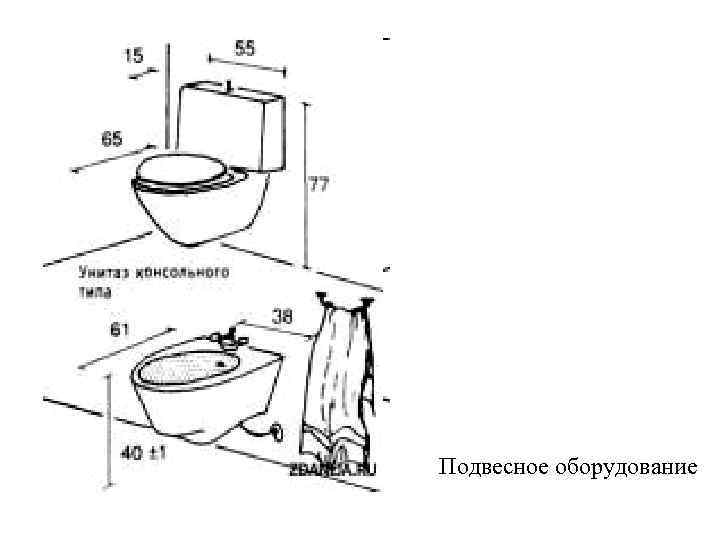

Подвесное оборудование

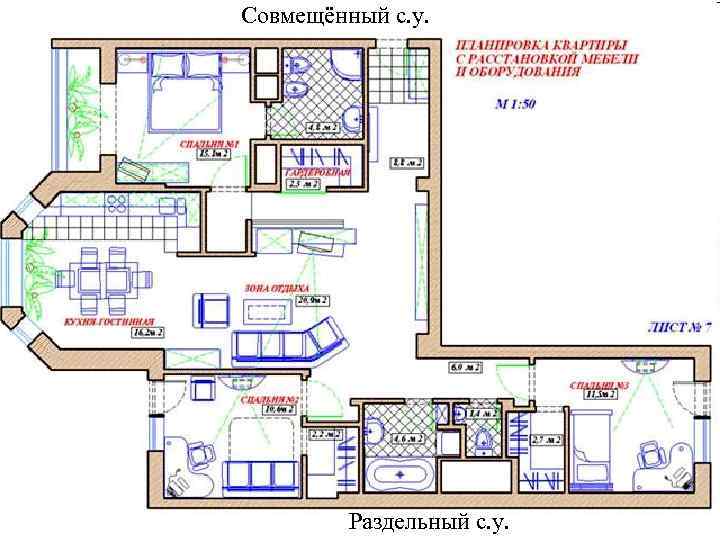

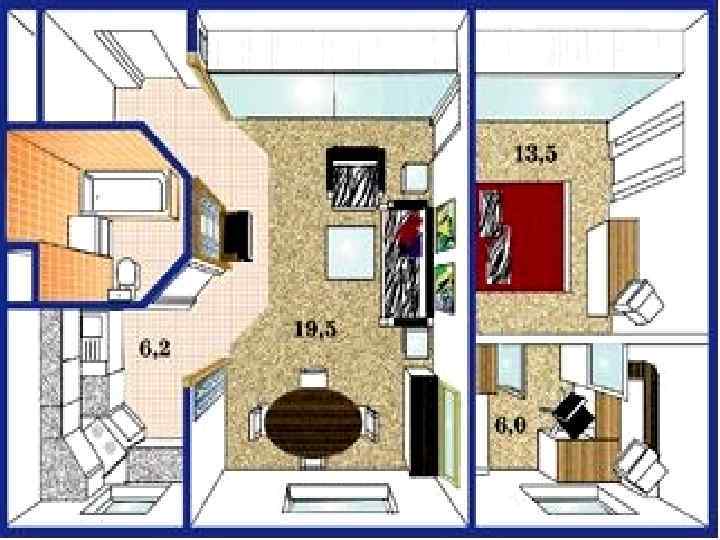

Совмещённый с. у. Раздельный с. у.
