Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение «Многофункциональный региональный центр прикладных квалификаций «Техникум энергомашиностроения и металлообработки» Выпускная квалификационная работа обучающегося гр21 Чистикова Антона на тему: «Технология наладки токарно- револьверного центра HAAS SТ 10 на изготовление детали «Втулка 1»

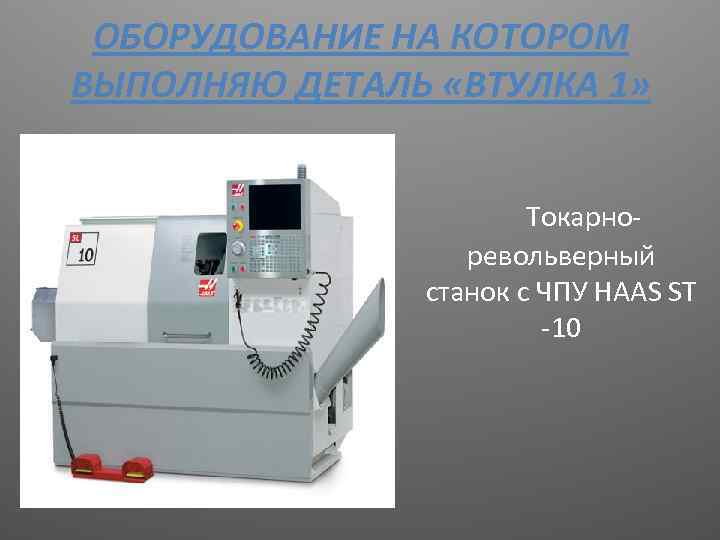

ОБОРУДОВАНИЕ НА КОТОРОМ ВЫПОЛНЯЮ ДЕТАЛЬ «ВТУЛКА 1» Токарноревольверный станок с ЧПУ HAAS SТ -10

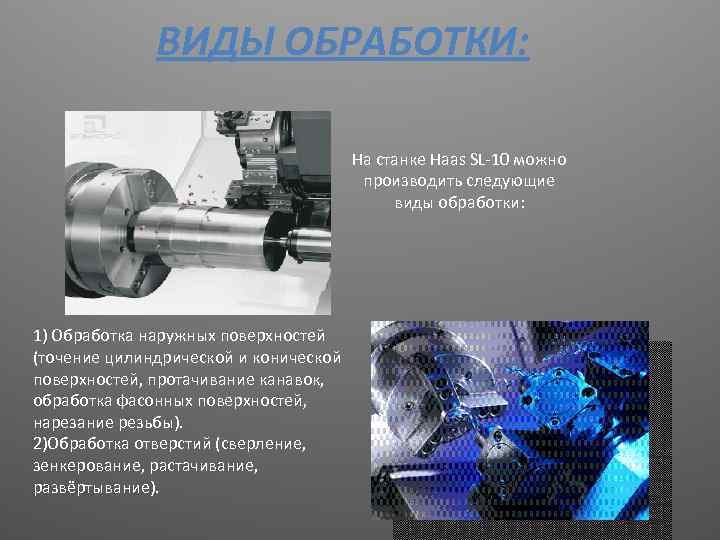

ВИДЫ ОБРАБОТКИ: На станке Haas SL-10 можно производить следующие виды обработки: 1) Обработка наружных поверхностей (точение цилиндрической и конической поверхностей, протачивание канавок, обработка фасонных поверхностей, нарезание резьбы). 2)Обработка отверстий (сверление, зенкерование, растачивание, развёртывание).

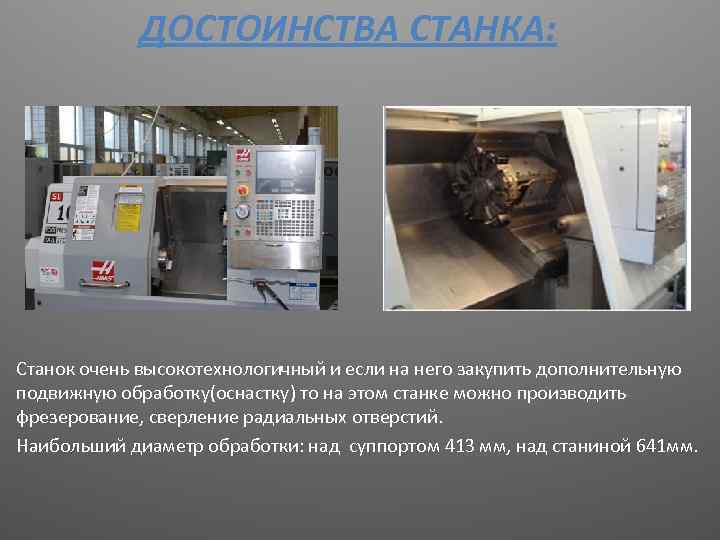

ДОСТОИНСТВА СТАНКА: Станок очень высокотехнологичный и если на него закупить дополнительную подвижную обработку(оснастку) то на этом станке можно производить фрезерование, сверление радиальных отверстий. Наибольший диаметр обработки: над суппортом 413 мм, над станиной 641 мм.
ЧЕРТЕЖ ДЕТАЛИ ВТУЛКА 1 Деталь включает в себя 2 контура: Наружный контур состоит из цилиндрической поверхности диаметром 18 по 9 квалитету точности, наружной канавки, конической поверхности, наружной метрической резьбы М 10 х1 -6 g и двух фасок Внутренний контур представляет собой сквозное отверстие диаметром 6 мм по 12 квалитету точности Деталь соответствует 3 -му разряду

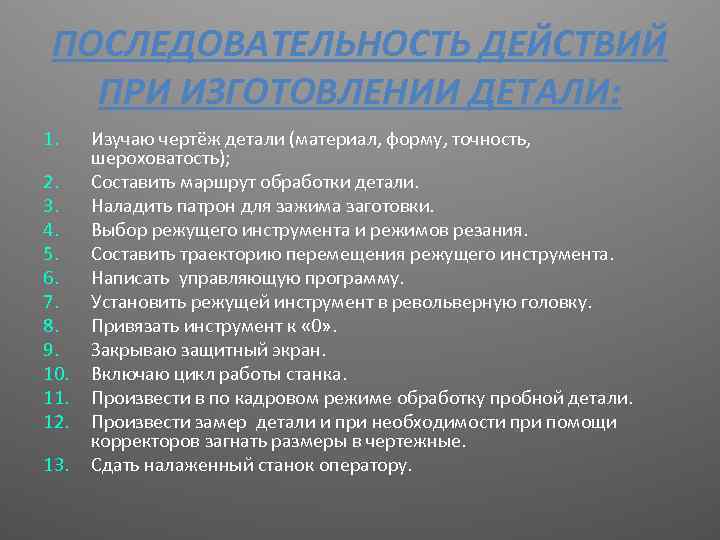

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ПРИ ИЗГОТОВЛЕНИИ ДЕТАЛИ: 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. Изучаю чертёж детали (материал, форму, точность, шероховатость); Составить маршрут обработки детали. Наладить патрон для зажима заготовки. Выбор режущего инструмента и режимов резания. Составить траекторию перемещения режущего инструмента. Написать управляющую программу. Установить режущей инструмент в револьверную головку. Привязать инструмент к « 0» . Закрываю защитный экран. Включаю цикл работы станка. Произвести в по кадровом режиме обработку пробной детали. Произвести замер детали и при необходимости при помощи корректоров загнать размеры в чертежные. Сдать налаженный станок оператору.
ИМИТАЦИЯ

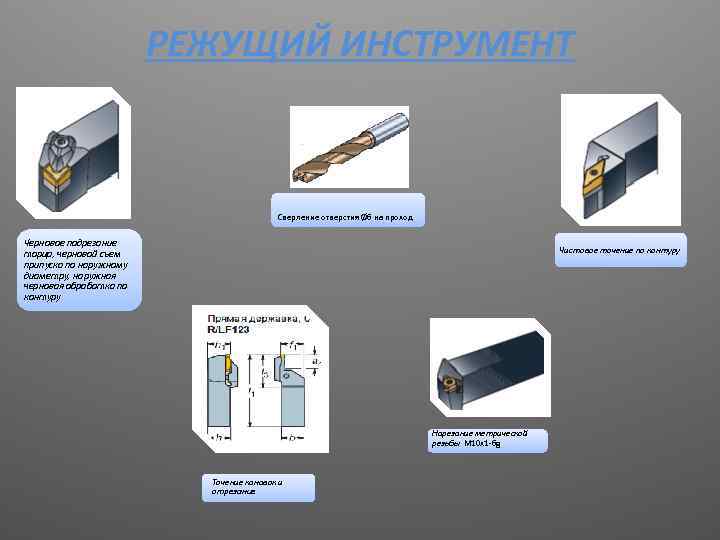

РЕЖУЩИЙ ИНСТРУМЕНТ Сверление отверстия Ø 6 на проход Черновое подрезание торца, черновой съем припуска по наружному диаметру, наружная черновая обработка по контуру Чистовое точение по контуру Нарезание метрической резьбы М 10 х1 -6 g Точение канавок и отрезание

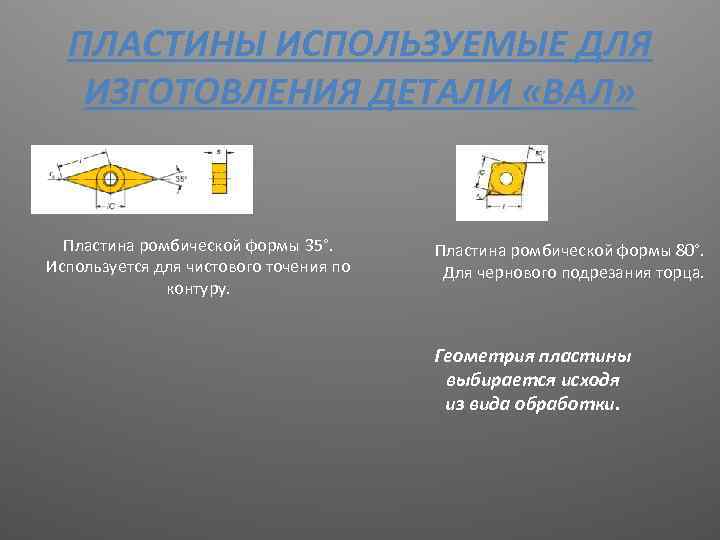

ПЛАСТИНЫ ИСПОЛЬЗУЕМЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ДЕТАЛИ «ВАЛ» Пластина ромбической формы 35°. Используется для чистового точения по контуру. Пластина ромбической формы 80°. Для чернового подрезания торца. Геометрия пластины выбирается исходя из вида обработки.

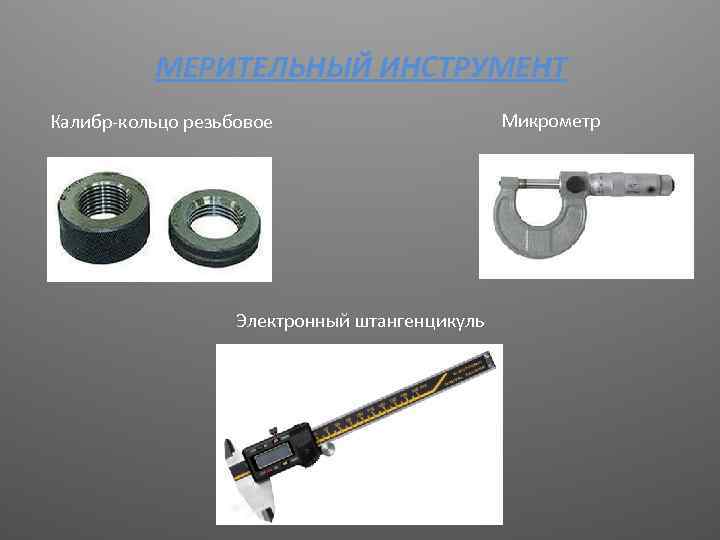

МЕРИТЕЛЬНЫЙ ИНСТРУМЕНТ Калибр-кольцо резьбовое Электронный штангенцикуль Микрометр
СПАСИБО ЗА ВНИМАНИЕ!
