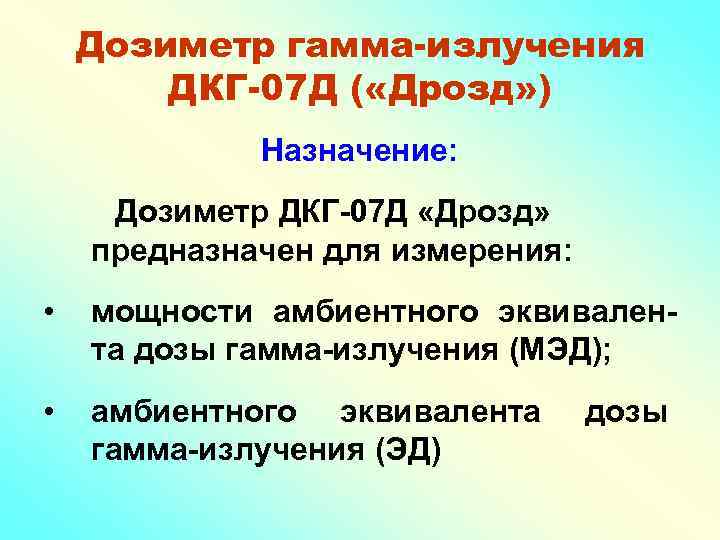

Дозиметр гамма-излучения ДКГ-07 Д ( «Дрозд» ) Назначение: Дозиметр ДКГ-07 Д «Дрозд» предназначен для измерения: • мощности амбиентного эквивалента дозы гамма-излучения (МЭД); • амбиентного эквивалента гамма-излучения (ЭД) дозы
Технические характеристики: 1 Диапазон регистрируемых энергий гаммаизлучения 2 от 0, 005 до 3, 0 Мэ. В Диапазон измерений: -МЭД -ЭД 3 4 5 от 1 до 103 мк. Зв/ч от 1 до 2 · 105 мк. Зв Пределы допускаемой основной относительной погрешности измерения: -МЭД (где Н – измеренное значение) -ЭД(где Н – измеренное значение) ± (15+2, 5/ Н) мк. Зв/ч ± (15+2, 5 / Н) мк. Зв Питание осуществляется от двух элементов АА по 1, 5 В каждый, т. е. напряжение питания от 2, 0 до 3, 2 В Время непрерывной работы при питании от одного комплекта элементов 200 ч 6 Время установления рабочего режима 7 Масса, включая элементы питания не более 5 с 0, 25 кг

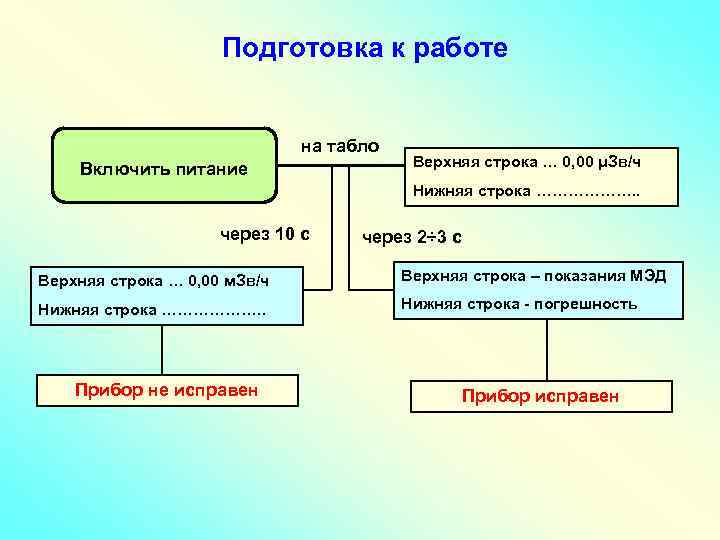

Подготовка к работе на табло Включить питание Верхняя строка … 0, 00 μЗв/ч Нижняя строка ………………. . через 10 с через 2÷ 3 с Верхняя строка … 0, 00 м. Зв/ч Верхняя строка – показания МЭД Нижняя строка ………………. . Нижняя строка - погрешность Прибор не исправен Прибор исправен

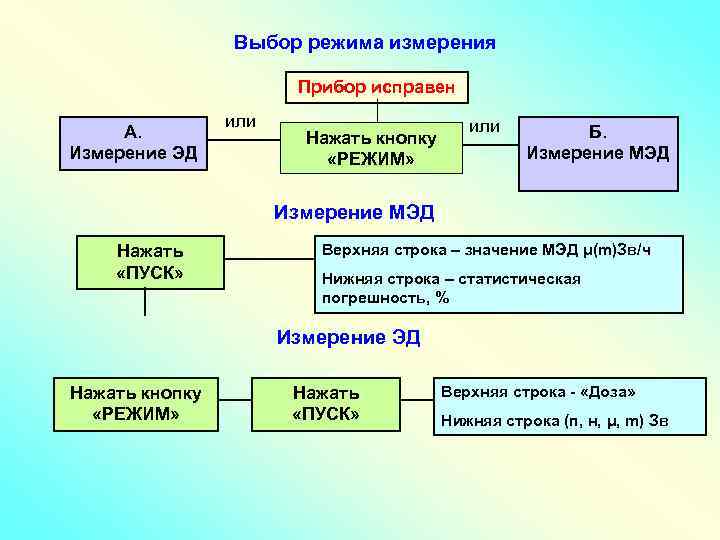

Выбор режима измерения Прибор исправен А. Измерение ЭД или Нажать кнопку «РЕЖИМ» или Б. Измерение МЭД Нажать «ПУСК» Верхняя строка – значение МЭД μ(m)Зв/ч Нижняя строка – статистическая погрешность, % Измерение ЭД Нажать кнопку «РЕЖИМ» Нажать «ПУСК» Верхняя строка - «Доза» Нижняя строка (п, н, μ, m) Зв
Дозиметр гамма-излучения ДКГ-02 У ( «Арбитр» ) Назначение: • поиск источников гамма-излучения; • Измерение мощности амбиентного эквивалента дозы гамма-излучения (МЭД); • Измерение амбиентного гамма-излучения (ЭД); • Подача звуковой сигнализации о превышении установленных порогов по ЭД и МЭД. эквивалента дозы
Технические характеристики: 1 Диапазон энергий регистрируемого гамма-излучения 2 Диапазон измерений: -МЭД -ЭД 3 4 5 от 0, 005 до 3, 0 Мэ. В от 0, 1 до 3· 106 мк. Зв/ч от 1 до 108 мк. Зв Пределы допускаемой основной относительной погрешности измерения: -МЭД (где Н – измеренное значение) -ЭД(где Н – измеренное значение) ± (15+3 / Н), % Питание осуществляется от двух элементов АА по 1, 5 В каждый, т. е. напряжение питания от 1, 8 до 3, 3 В Время непрерывной работы при питании от одного комплекта элементов не менее 100 ч

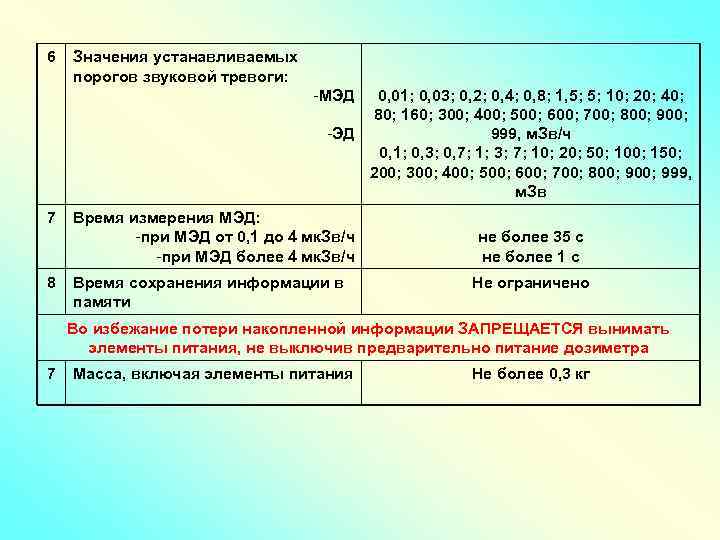

6 Значения устанавливаемых порогов звуковой тревоги: -МЭД 0, 01; 0, 03; 0, 2; 0, 4; 0, 8; 1, 5; 5; 10; 20; 40; 80; 160; 300; 400; 500; 600; 700; 800; 900; -ЭД 999, м. Зв/ч 0, 1; 0, 3; 0, 7; 1; 3; 7; 10; 20; 50; 100; 150; 200; 300; 400; 500; 600; 700; 800; 999, м. Зв 7 8 Время измерения МЭД: -при МЭД от 0, 1 до 4 мк. Зв/ч -при МЭД более 4 мк. Зв/ч Время сохранения информации в памяти не более 35 с не более 1 с Не ограничено Во избежание потери накопленной информации ЗАПРЕЩАЕТСЯ вынимать элементы питания, не выключив предварительно питание дозиметра 7 Масса, включая элементы питания Не более 0, 3 кг

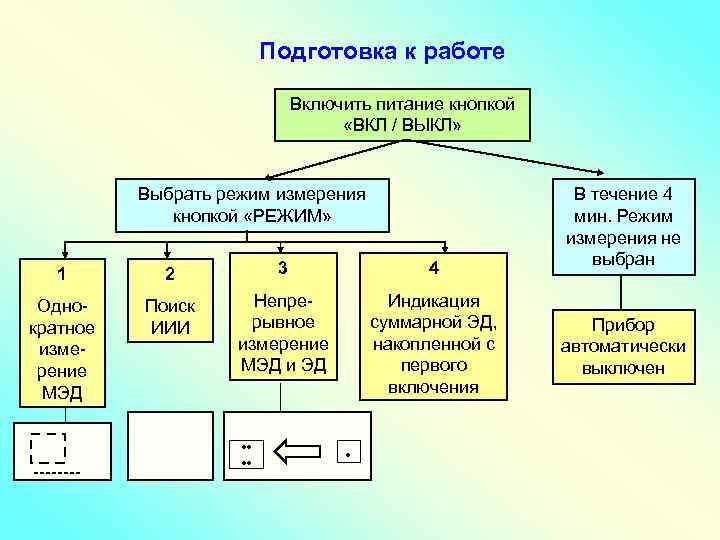

Подготовка к работе Включить питание кнопкой «ВКЛ / ВЫКЛ» Выбрать режим измерения кнопкой «РЕЖИМ» 1 2 3 4 Однократное измерение МЭД Поиск ИИИ Непрерывное измерение МЭД и ЭД Индикация суммарной ЭД, накопленной с первого включения ---- • • • В течение 4 мин. Режим измерения не выбран Прибор автоматически выключен
РЕЖИМ 1 Однократное измерение МЭД и формирование архива результатов измерений На табло Однократный режим измерения МЭД __ ч __м, дата, ±__% № изм. ------- мк. Зв/ч 19 % Нажать «СТАРТ/СТОП» Конец измерения Нажать кнопку «ЗАПИСЬ» Просмотр: нажать один раз «АРХИВ» Для выхода: нажать «АРХИВ» и отпустить после 2 -го звукового сигнала Максимальное количество записей в архиве - 99 ------- мк. Зв/ч 15% № записи, время, дата изм. … мк. Зв/ч, …% ……………………. (текстовый комментарий) Использовать кратковременно кнопки изображения символов, а также. , - ↑ Для стирания символа нажать «СТИРАНИЕ»

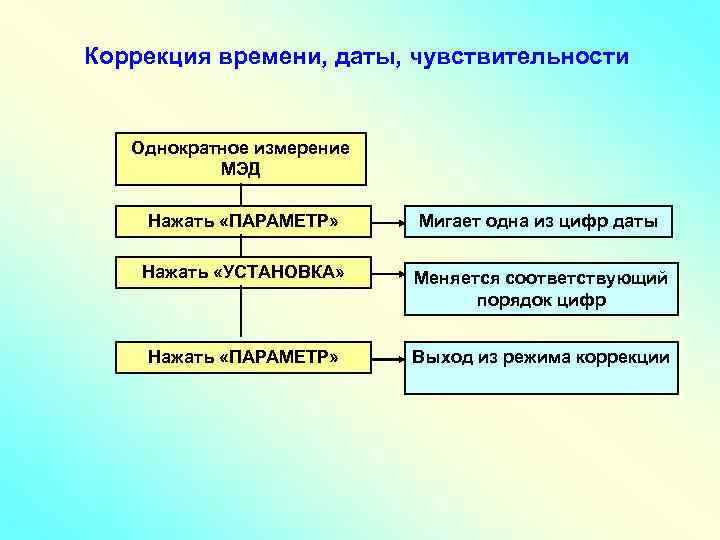

Коррекция времени, даты, чувствительности Однократное измерение МЭД Нажать «ПАРАМЕТР» Мигает одна из цифр даты Нажать «УСТАНОВКА» Меняется соответствующий порядок цифр Нажать «ПАРАМЕТР» Выход из режима коррекции
Проведение измерений текущих МЭД и ЭД 3 Выбрать «Непрерывное измерение МЭД и ЭД» Нажать кнопку «ПАРАМЕТР» Нажимая «УСТАНОВКА» При превышении порога МЭД и ЭД … м. Зв … мк. Зв/ч Выбирается необходимый разряд Появляется надпись «ТРЕВОГА» Нажать «СТАРТ/СТОП» Нажать повторно «СТАРТ/СТОП» … м. Зв … мк. Зв/ч Выключение режима

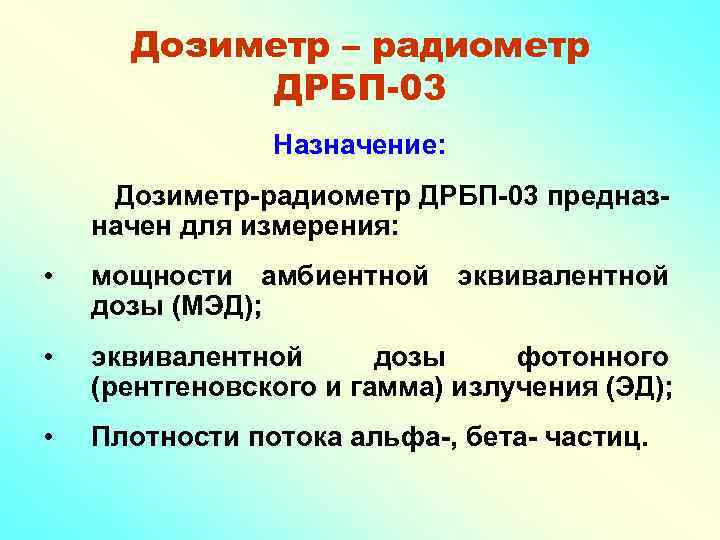

Дозиметр – радиометр ДРБП-03 Назначение: Дозиметр-радиометр ДРБП-03 предназначен для измерения: • мощности амбиентной дозы (МЭД); • эквивалентной дозы фотонного (рентгеновского и гамма) излучения (ЭД); • Плотности потока альфа-, бета- частиц. эквивалентной

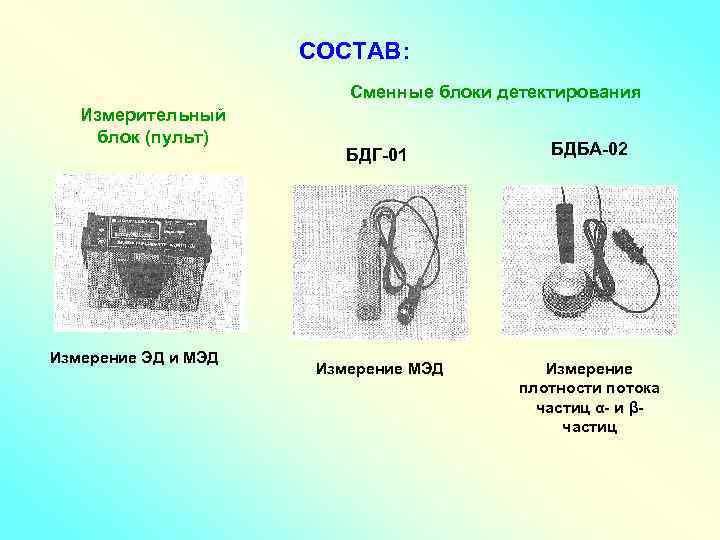

СОСТАВ: Сменные блоки детектирования Измерительный блок (пульт) Измерение ЭД и МЭД БДГ-01 БДБА-02 Измерение МЭД Измерение плотности потока частиц α- и βчастиц

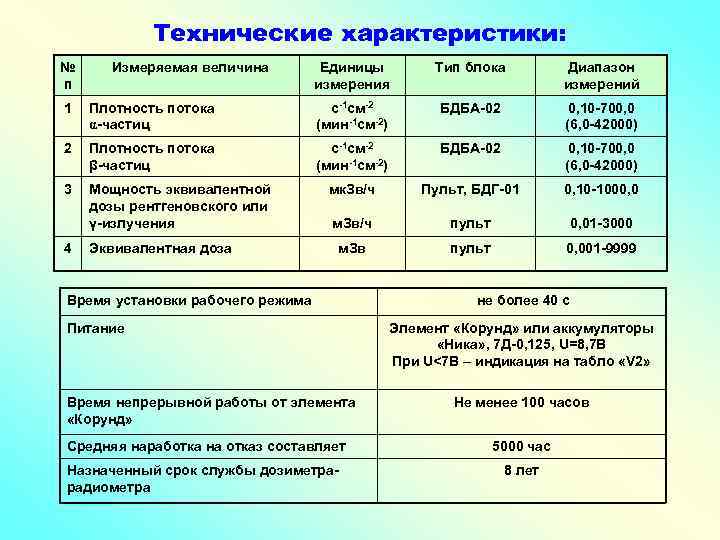

Технические характеристики: № п Измеряемая величина Единицы измерения Тип блока Диапазон измерений 1 Плотность потока α-частиц с-1 см-2 (мин-1 см-2) БДБА-02 0, 10 -700, 0 (6, 0 -42000) 2 Плотность потока β-частиц с-1 см-2 (мин-1 см-2) БДБА-02 0, 10 -700, 0 (6, 0 -42000) 3 Мощность эквивалентной дозы рентгеновского или γ-излучения мк. Зв/ч Пульт, БДГ-01 0, 10 -1000, 0 м. Зв/ч пульт 0, 01 -3000 м. Зв пульт 0, 001 -9999 4 Эквивалентная доза Время установки рабочего режима Питание Время непрерывной работы от элемента «Корунд» не более 40 с Элемент «Корунд» или аккумуляторы «Ника» , 7 Д-0, 125, U=8, 7 В При U<7 В – индикация на табло «V 2» Не менее 100 часов Средняя наработка на отказ составляет 5000 час Назначенный срок службы дозиметрарадиометра 8 лет
Погрешность измерений: Плотность потока α-частиц (Pu-239) с-1 см-2 (мин-1 см-2) БДБА-02 ± 20% Плотность потока β-частиц (Sr-90 Y-90) с-1 см-2 (мин-1 см-2) БДБА-02 ± 20% Мощность эквивалентной дозы (Cs-137): -от 0, 10 до 1, 00 -от 1, 00 до 3000 мк. Зв/ч Пульт канал № 1, БДГ-01 ± 15% -от 0, 10 -1, 00 -от 1, 00 -3000 м. Зв/ч Пульт канал № 2 ± 15% м. Зв пульт ± 10% Эквивалентная доза (Cs-137): При МЭД от 0, 1 до 3000

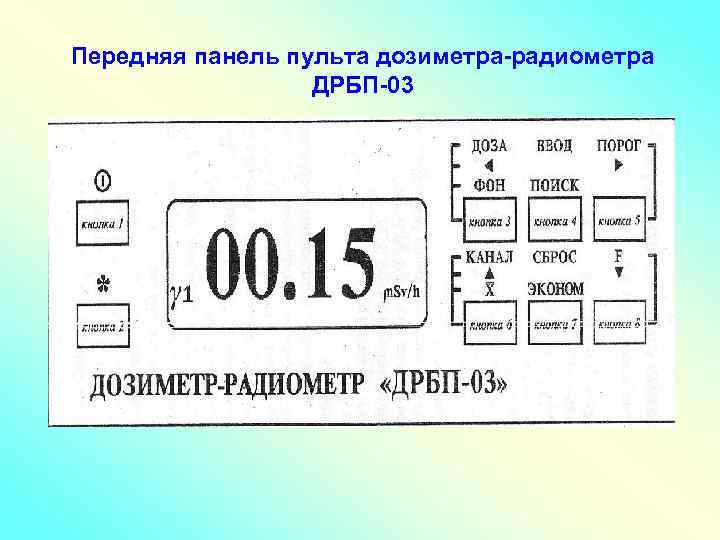

Передняя панель пульта дозиметра-радиометра ДРБП-03

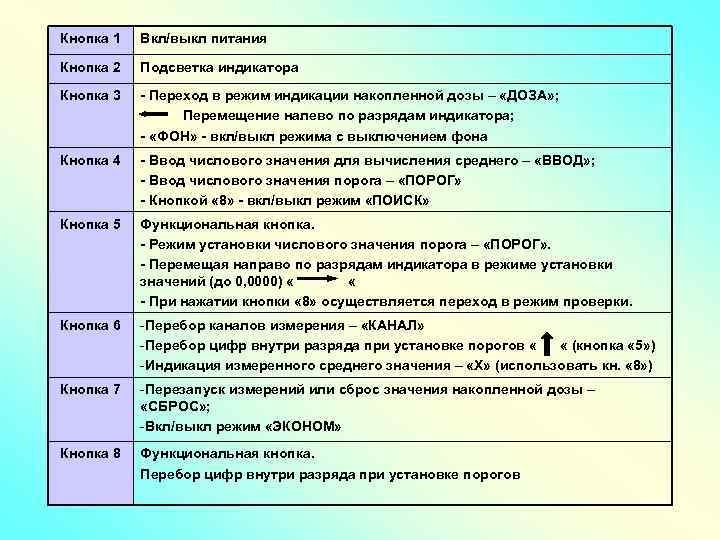

Кнопка 1 Вкл/выкл питания Кнопка 2 Подсветка индикатора Кнопка 3 - Переход в режим индикации накопленной дозы – «ДОЗА» ; Перемещение налево по разрядам индикатора; - «ФОН» - вкл/выкл режима с выключением фона Кнопка 4 - Ввод числового значения для вычисления среднего – «ВВОД» ; - Ввод числового значения порога – «ПОРОГ» - Кнопкой « 8» - вкл/выкл режим «ПОИСК» Кнопка 5 Функциональная кнопка. - Режим установки числового значения порога – «ПОРОГ» . - Перемещая направо по разрядам индикатора в режиме установки значений (до 0, 0000) « « - При нажатии кнопки « 8» осуществляется переход в режим проверки. Кнопка 6 -Перебор каналов измерения – «КАНАЛ» -Перебор цифр внутри разряда при установке порогов « « (кнопка « 5» ) -Индикация измеренного среднего значения – «Х» (использовать кн. « 8» ) Кнопка 7 -Перезапуск измерений или сброс значения накопленной дозы – «СБРОС» ; -Вкл/выкл режим «ЭКОНОМ» Кнопка 8 Функциональная кнопка. Перебор цифр внутри разряда при установке порогов

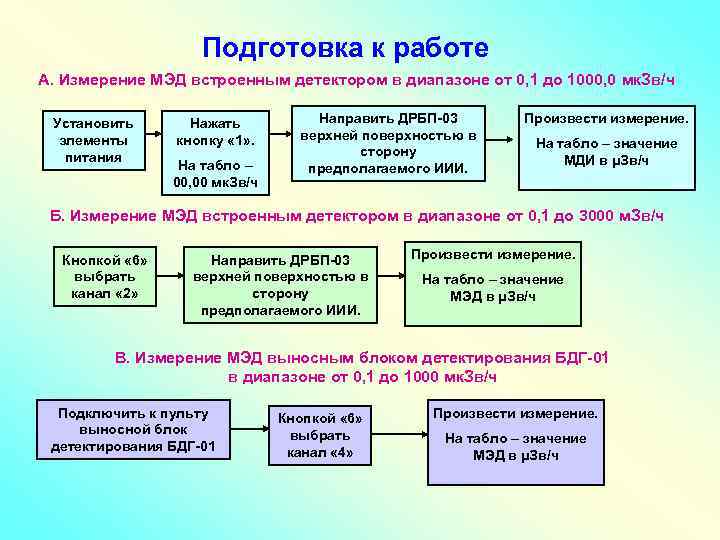

Подготовка к работе А. Измерение МЭД встроенным детектором в диапазоне от 0, 1 до 1000, 0 мк. Зв/ч Установить элементы питания Нажать кнопку « 1» . На табло – 00, 00 мк. Зв/ч Направить ДРБП-03 верхней поверхностью в сторону предполагаемого ИИИ. Произвести измерение. На табло – значение МДИ в μЗв/ч Б. Измерение МЭД встроенным детектором в диапазоне от 0, 1 до 3000 м. Зв/ч Кнопкой « 6» выбрать канал « 2» Направить ДРБП-03 верхней поверхностью в сторону предполагаемого ИИИ. Произвести измерение. На табло – значение МЭД в μЗв/ч В. Измерение МЭД выносным блоком детектирования БДГ-01 в диапазоне от 0, 1 до 1000 мк. Зв/ч Подключить к пульту выносной блок детектирования БДГ-01 Кнопкой « 6» выбрать канал « 4» Произвести измерение. На табло – значение МЭД в μЗв/ч

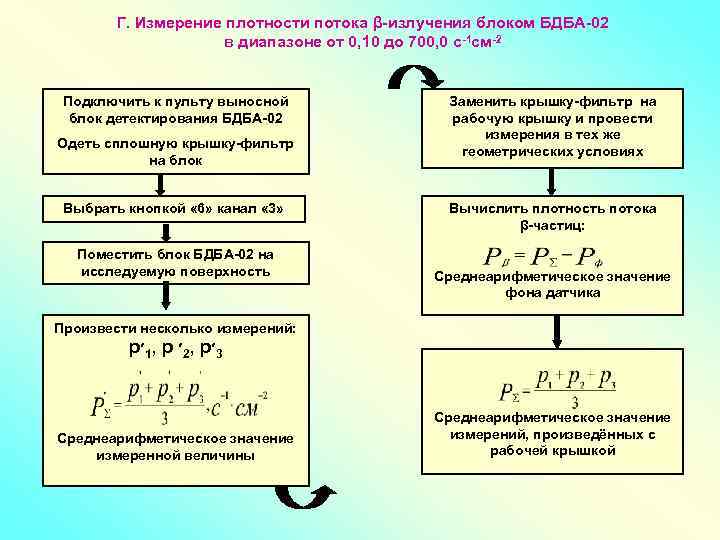

Г. Измерение плотности потока β-излучения блоком БДБА-02 в диапазоне от 0, 10 до 700, 0 с-1 см-2 Подключить к пульту выносной блок детектирования БДБА-02 Одеть сплошную крышку-фильтр на блок Выбрать кнопкой « 6» канал « 3» Поместить блок БДБА-02 на исследуемую поверхность Заменить крышку-фильтр на рабочую крышку и провести измерения в тех же геометрических условиях Вычислить плотность потока β-частиц: Среднеарифметическое значение фона датчика Произвести несколько измерений: р , 1׳ р , 2׳ р 3׳ Среднеарифметическое значение измеренной величины Среднеарифметическое значение измерений, произведённых с рабочей крышкой

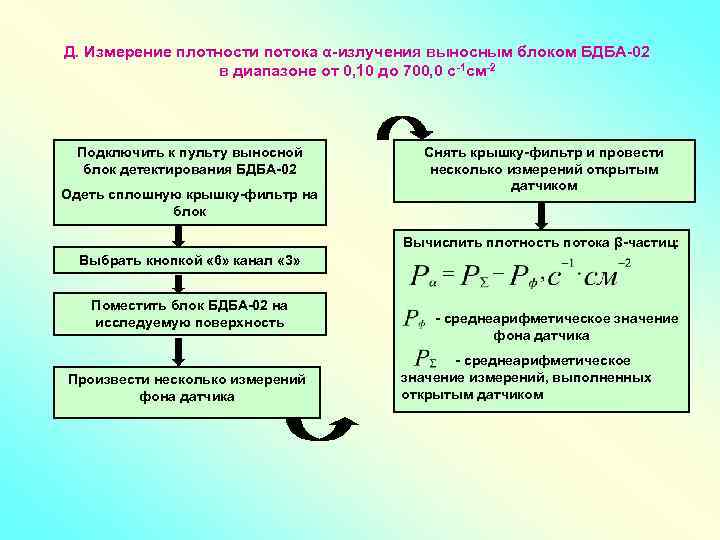

Д. Измерение плотности потока α-излучения выносным блоком БДБА-02 в диапазоне от 0, 10 до 700, 0 с-1 см-2 Подключить к пульту выносной блок детектирования БДБА-02 Одеть сплошную крышку-фильтр на блок Снять крышку-фильтр и провести несколько измерений открытым датчиком Вычислить плотность потока β-частиц: Выбрать кнопкой « 6» канал « 3» Поместить блок БДБА-02 на исследуемую поверхность Произвести несколько измерений фона датчика - среднеарифметическое значение измерений, выполненных открытым датчиком

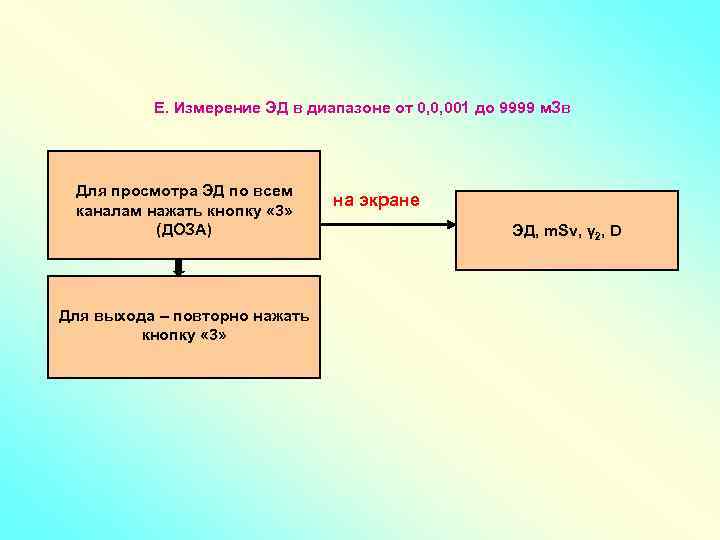

Е. Измерение ЭД в диапазоне от 0, 0, 001 до 9999 м. Зв Для просмотра ЭД по всем каналам нажать кнопку « 3» (ДОЗА) Для выхода – повторно нажать кнопку « 3» на экране ЭД, m. Sv, γ 2, D

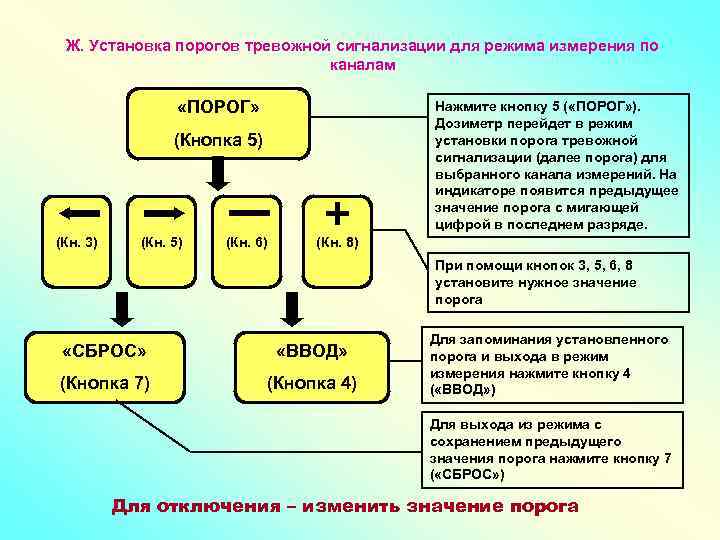

Ж. Установка порогов тревожной сигнализации для режима измерения по каналам «ПОРОГ» Нажмите кнопку 5 ( «ПОРОГ» ). Дозиметр перейдет в режим установки порога тревожной сигнализации (далее порога) для выбранного канала измерений. На индикаторе появится предыдущее значение порога с мигающей цифрой в последнем разряде. (Кнопка 5) (Кн. 3) (Кн. 5) (Кн. 6) (Кн. 8) При помощи кнопок 3, 5, 6, 8 установите нужное значение порога «СБРОС» «ВВОД» (Кнопка 7) (Кнопка 4) Для запоминания установленного порога и выхода в режим измерения нажмите кнопку 4 ( «ВВОД» ) Для выхода из режима с сохранением предыдущего значения порога нажмите кнопку 7 ( «СБРОС» ) Для отключения – изменить значение порога

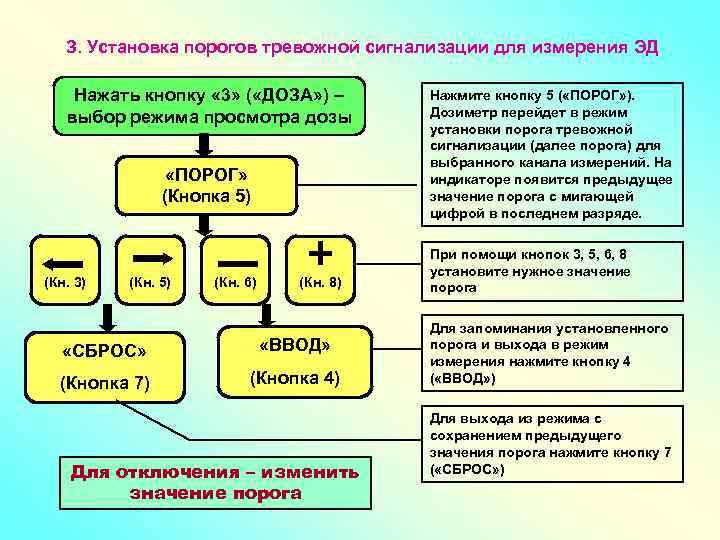

З. Установка порогов тревожной сигнализации для измерения ЭД Нажать кнопку « 3» ( «ДОЗА» ) – выбор режима просмотра дозы «ПОРОГ» (Кнопка 5) (Кн. 3) (Кн. 5) (Кн. 6) (Кн. 8) «СБРОС» «ВВОД» (Кнопка 7) (Кнопка 4) Для отключения – изменить значение порога Нажмите кнопку 5 ( «ПОРОГ» ). Дозиметр перейдет в режим установки порога тревожной сигнализации (далее порога) для выбранного канала измерений. На индикаторе появится предыдущее значение порога с мигающей цифрой в последнем разряде. При помощи кнопок 3, 5, 6, 8 установите нужное значение порога Для запоминания установленного порога и выхода в режим измерения нажмите кнопку 4 ( «ВВОД» ) Для выхода из режима с сохранением предыдущего значения порога нажмите кнопку 7 ( «СБРОС» )
