Санкт-Петербургский учебно-методический центр по ГО, ЧС и ПБ Чернецов Игорь Николаевич ПЕРВИЧНЫЕ СРЕДСТВА ПОЖАРОТУШЕНИЯ

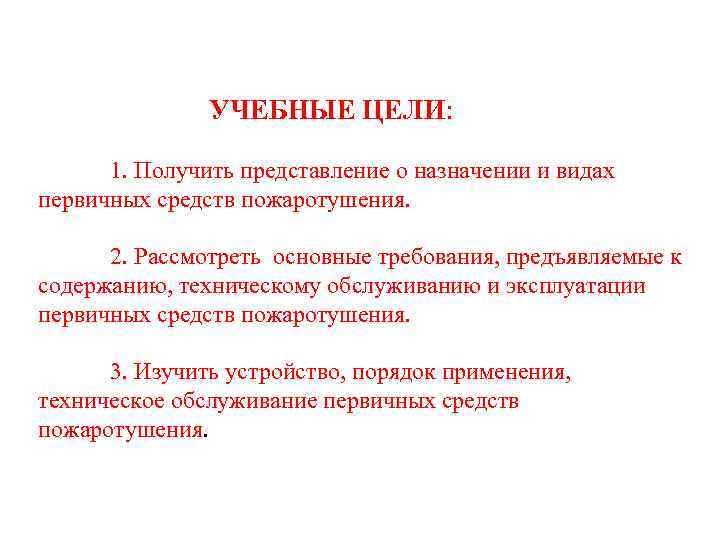

УЧЕБНЫЕ ЦЕЛИ: 1. Получить представление о назначении и видах первичных средств пожаротушения. 2. Рассмотреть основные требования, предъявляемые к содержанию, техническому обслуживанию и эксплуатации первичных средств пожаротушения. 3. Изучить устройство, порядок применения, техническое обслуживание первичных средств пожаротушения.

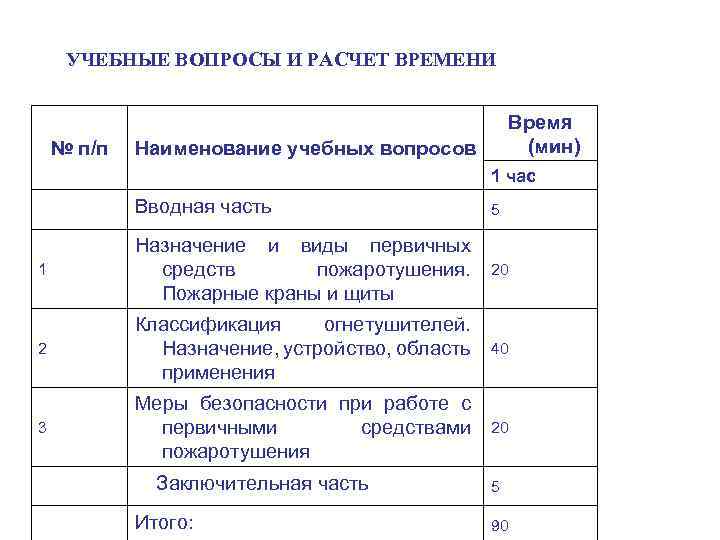

УЧЕБНЫЕ ВОПРОСЫ И РАСЧЕТ ВРЕМЕНИ № п/п Время (мин) Наименование учебных вопросов 1 час Вводная часть 5 1 Назначение и виды первичных средств пожаротушения. Пожарные краны и щиты 20 2 Классификация огнетушителей. Назначение, устройство, область применения 40 3 Меры безопасности при работе с первичными средствами пожаротушения 20 Заключительная часть Итого: 5 90

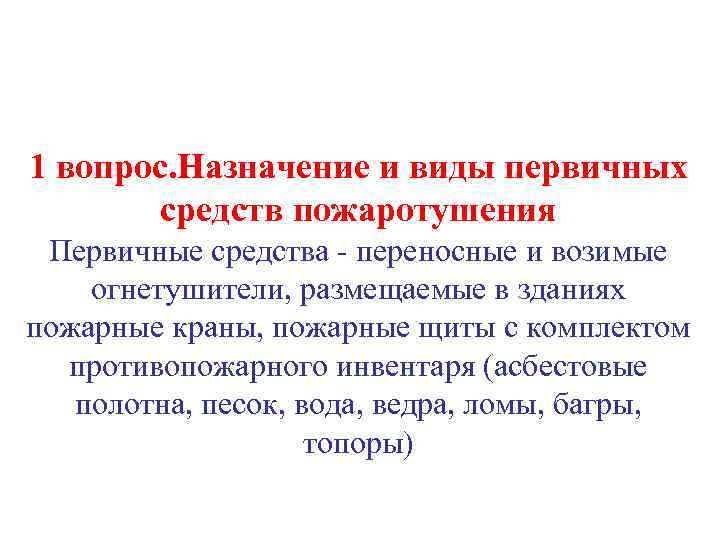

1 вопрос. Назначение и виды первичных средств пожаротушения Первичные средства - переносные и возимые огнетушители, размещаемые в зданиях пожарные краны, пожарные щиты с комплектом противопожарного инвентаря (асбестовые полотна, песок, вода, ведра, ломы, багры, топоры)

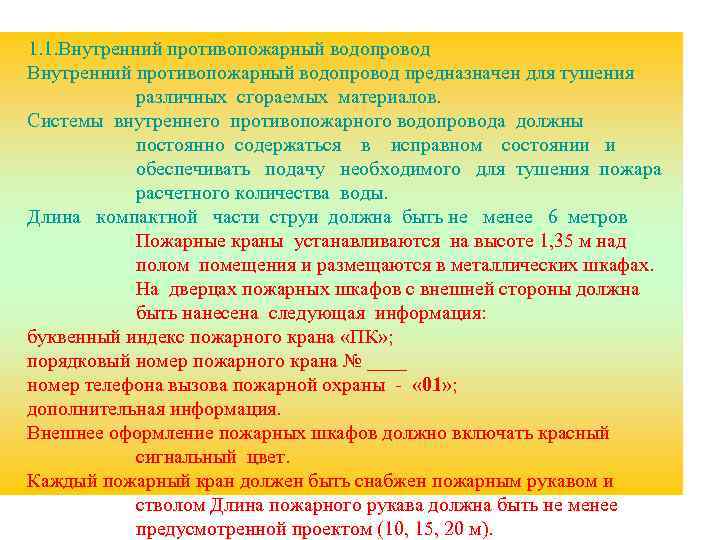

1. 1. Внутренний противопожарный водопровод предназначен для тушения различных сгораемых материалов. Системы внутреннего противопожарного водопровода должны постоянно содержаться в исправном состоянии и обеспечивать подачу необходимого для тушения пожара расчетного количества воды. Длина компактной части струи должна быть не менее 6 метров Пожарные краны устанавливаются на высоте 1, 35 м над полом помещения и размещаются в металлических шкафах. На дверцах пожарных шкафов с внешней стороны должна быть нанесена следующая информация: буквенный индекс пожарного крана «ПК» ; порядковый номер пожарного крана № ____ номер телефона вызова пожарной охраны - « 01» ; дополнительная информация. Внешнее оформление пожарных шкафов должно включать красный сигнальный цвет. Каждый пожарный кран должен быть снабжен пожарным рукавом и стволом Длина пожарного рукава должна быть не менее предусмотренной проектом (10, 15, 20 м).

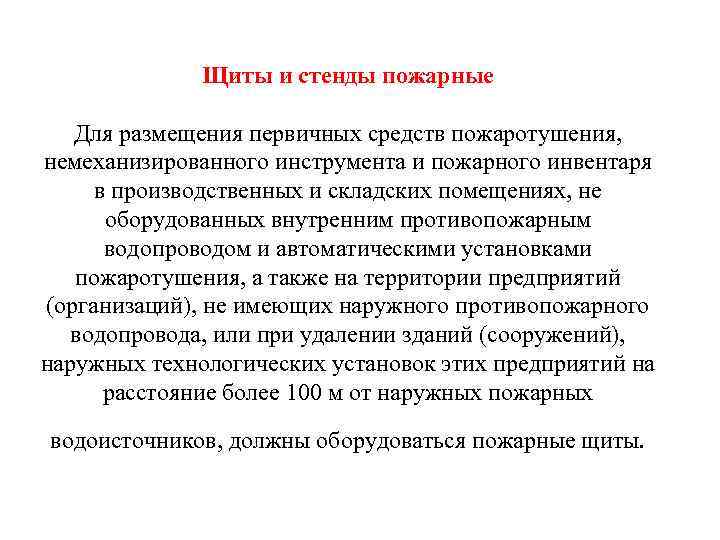

Щиты и стенды пожарные Для размещения первичных средств пожаротушения, немеханизированного инструмента и пожарного инвентаря в производственных и складских помещениях, не оборудованных внутренним противопожарным водопроводом и автоматическими установками пожаротушения, а также на территории предприятий (организаций), не имеющих наружного противопожарного водопровода, или при удалении зданий (сооружений), наружных технологических установок этих предприятий на расстояние более 100 м от наружных пожарных водоисточников, должны оборудоваться пожарные щиты.

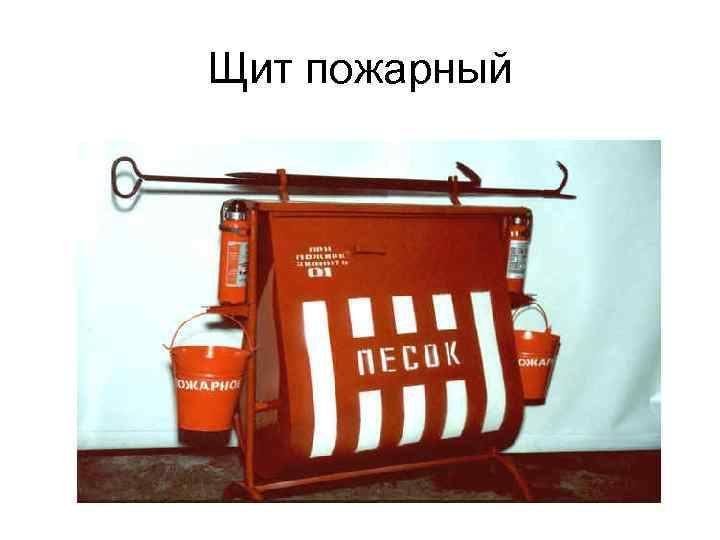

Щит пожарный
НОРМЫ ОСНАЩЕНИЯ ЗДАНИЙ И ТЕРРИТОРИЙ ПОЖАРНЫМИ ЩИТАМИ Наименование функционального назначения помещений и категория № помещений по взрывопожарной и п / пожарной опасности п Предельная защищаемая площадь одним пожарным щитом, м 2 Класс пожара Тип щита 1 А, Б и В (горючие газы и жидкости) 200 А ЩП А В ЩП В (Е) ЩП Е 2 В (твердые горючие вещества и 400 материалы) А ЩП А Е ЩП Е 3 Г и Д А ЩП А В ЩП В Е ЩП Е 4 Помещения и открытые площадки 1000 предприятий (организаций) по первичной переработке сельскохозяйственных культур ___ ЩП СХ 5 Помещения различного назначения при ___ проведении сварочных или других А ЩПП 1800
Устройства внутриквартирного тушения Устройства внутриквартирного пожаротушения предназначены для использования в качестве первичного средства внутриквартирного пожаротушения на ранней стадии пожара. Присоединяются к питьевому водопроводу.

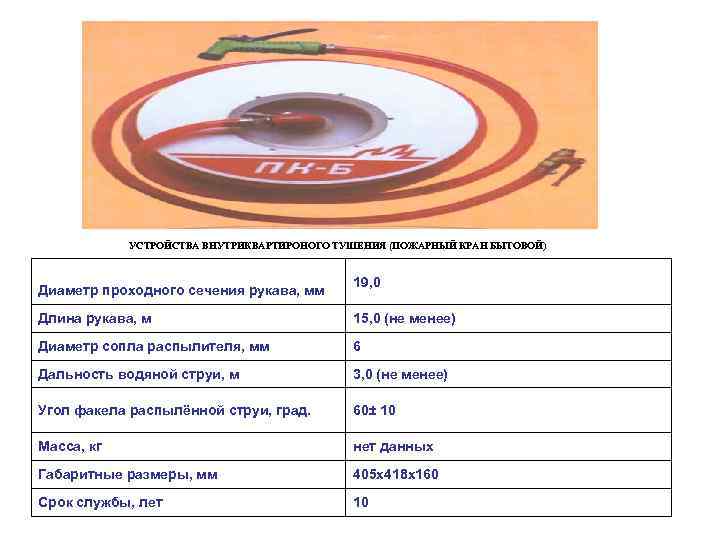

УСТРОЙСТВА ВНУТРИКВАРТИРОНОГО ТУШЕНИЯ (ПОЖАРНЫЙ КРАН БЫТОВОЙ) Диаметр проходного сечения рукава, мм 19, 0 Длина рукава, м 15, 0 (не менее) Диаметр сопла распылителя, мм 6 Дальность водяной струи, м 3, 0 (не менее) Угол факела распылённой струи, град. 60± 10 Масса, кг нет данных Габаритные размеры, мм 405 х418 х160 Срок службы, лет 10
2 вопрос: Классификация огнетушителей. Назначение, устройство, область применения Огнетушитель – переносное, передвижное или стационарное устройство с ручным способом приведения в действие и предназначенное для тушения очага пожара человеком за счёт выпуска запасённого огнетушащего вещества Классификация: 1. По способу перемещения: переносные (массой до 20 кг); передвижные (массой не менее 20 кг, но не более 400 кг); возимые (на прицепном шасси); стационарные.

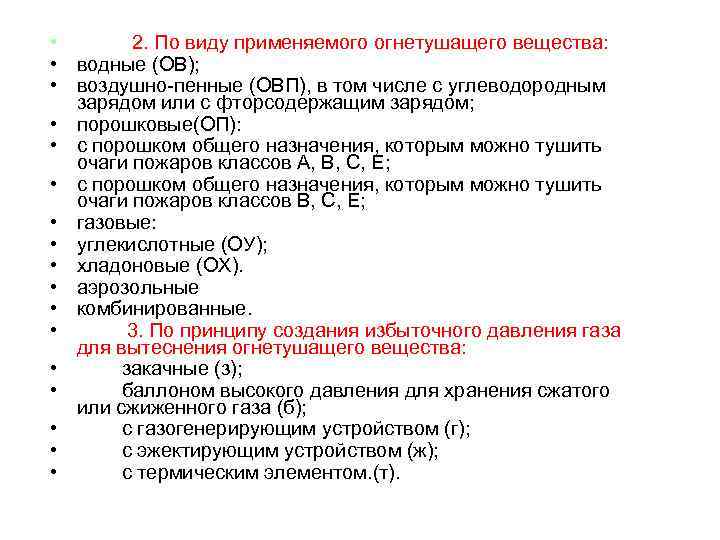

• 2. По виду применяемого огнетушащего вещества: • водные (ОВ); • воздушно пенные (ОВП), в том числе с углеводородным зарядом или с фторсодержащим зарядом; • порошковые(ОП): • с порошком общего назначения, которым можно тушить очаги пожаров классов А, В, С, Е; • с порошком общего назначения, которым можно тушить очаги пожаров классов В, С, Е; • газовые: • углекислотные (ОУ); • хладоновые (ОХ). • аэрозольные • комбинированные. • 3. По принципу создания избыточного давления газа для вытеснения огнетушащего вещества: • закачные (з); • баллоном высокого давления для хранения сжатого или сжиженного газа (б); • с газогенерирующим устройством (г); • с эжектирующим устройством (ж); • с термическим элементом. (т).
Пример условного обозначения воздушно пенного огнетушителя, имеющего объем заряда ОТВ – 10 л, закачного, предназначенного для тушения пожаров твердых (пожар класса А) и жидких горючих веществ (пожар класса В), модели 01, с углеводородным зарядом: ОВП - 10(з) - АВ- 01 (Уг. ПАВ) по ГОСТ Р 51057 -2001

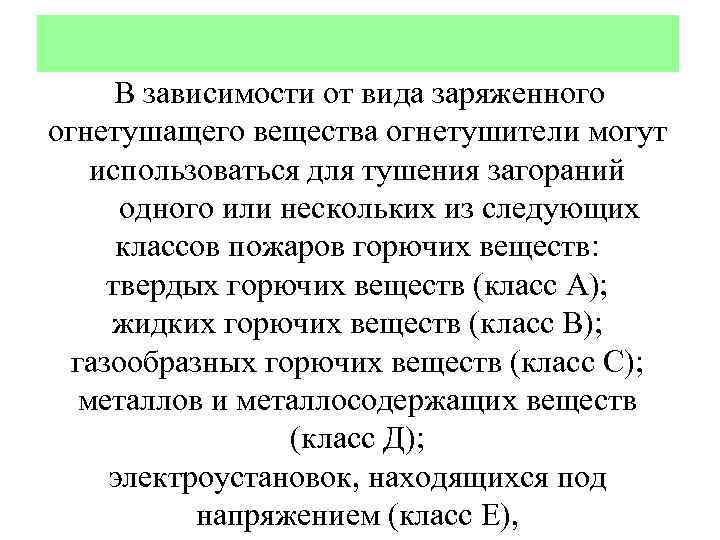

В зависимости от вида заряженного огнетушащего вещества огнетушители могут использоваться для тушения загораний одного или нескольких из следующих классов пожаров горючих веществ: твердых горючих веществ (класс А); жидких горючих веществ (класс В); газообразных горючих веществ (класс С); металлов и металлосодержащих веществ (класс Д); электроустановок, находящихся под напряжением (класс Е),
Огнетушители
Огнетушители воздушно пенные Огнетушители переносные воздушно пенные предназначены для тушения пожаров классов А (твёрдые горючие вещества), В (жидкие горючие вещества). Непригодны для тушения пожаров классов С (газообразные вещества), Д (металлы и металлоорганические вещества), а также электроустановок, находящихся под напряжением.

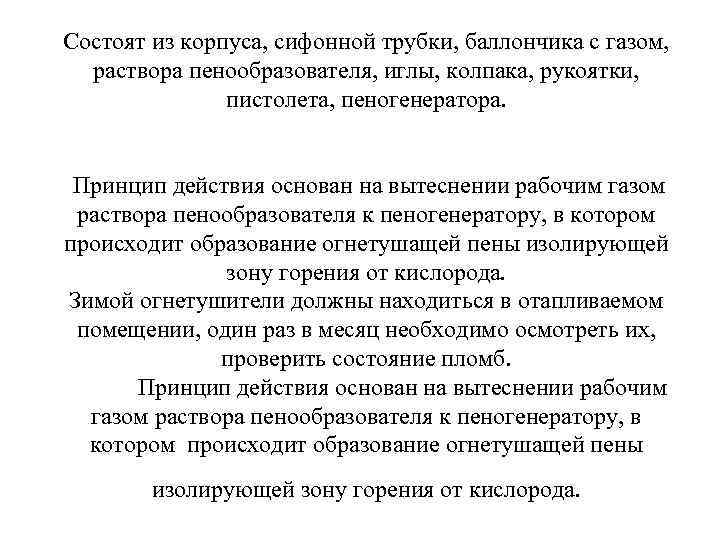

Состоят из корпуса, сифонной трубки, баллончика с газом, раствора пенообразователя, иглы, колпака, рукоятки, пистолета, пеногенератора. Принцип действия основан на вытеснении рабочим газом раствора пенообразователя к пеногенератору, в котором происходит образование огнетушащей пены изолирующей зону горения от кислорода. Зимой огнетушители должны находиться в отапливаемом помещении, один раз в месяц необходимо осмотреть их, проверить состояние пломб. Принцип действия основан на вытеснении рабочим газом раствора пенообразователя к пеногенератору, в котором происходит образование огнетушащей пены изолирующей зону горения от кислорода.

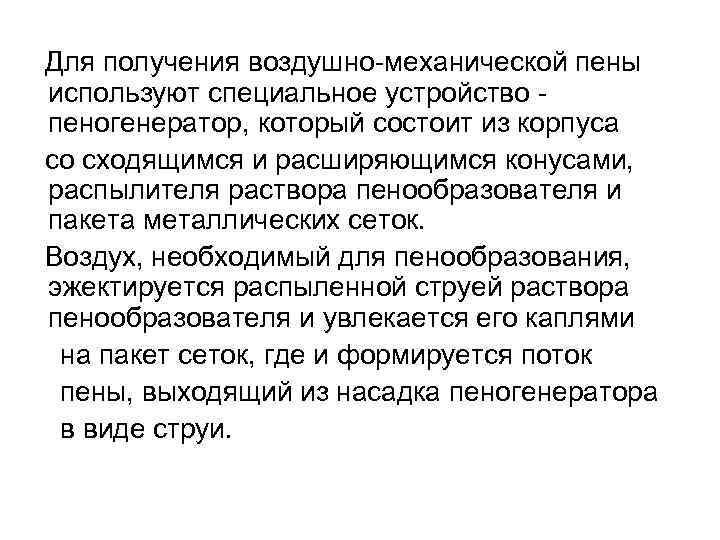

Для получения воздушно механической пены используют специальное устройство пеногенератор, который состоит из корпуса со сходящимся и расширяющимся конусами, распылителя раствора пенообразователя и пакета металлических сеток. Воздух, необходимый для пенообразования, эжектируется распыленной струей раствора пенообразователя и увлекается его каплями на пакет сеток, где и формируется поток пены, выходящий из насадка пеногенератора в виде струи.
Недостатком воздушно пенных огнетушителей является: возможность замерзания рабочего раствора при отрицательных температурах, его высокая коррозионная активность, неприменимость огнетушителей для ликвидации пожаров оборудования, находящегося под напряжением электрического тока, и для тушения сильно нагретых или расплавленных веществ, а также веществ, бурно реагирующих с водой

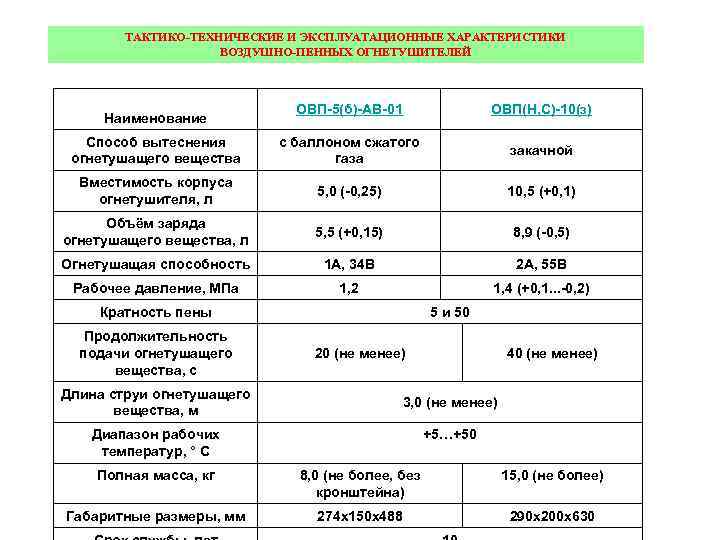

ТАКТИКО-ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ ВОЗДУШНО-ПЕННЫХ ОГНЕТУШИТЕЛЕЙ ОВП-5(б)-АВ-01 ОВП(Н, С)-10(з) Способ вытеснения огнетушащего вещества с баллоном сжатого газа закачной Вместимость корпуса огнетушителя, л 5, 0 (-0, 25) 10, 5 (+0, 1) Объём заряда огнетушащего вещества, л 5, 5 (+0, 15) 8, 9 (-0, 5) Огнетушащая способность 1 А, 34 В 2 А, 55 В Рабочее давление, МПа 1, 2 1, 4 (+0, 1. . . -0, 2) Наименование Кратность пены Продолжительность подачи огнетушащего вещества, с Длина струи огнетушащего вещества, м 5 и 50 20 (не менее) 40 (не менее) 3, 0 (не менее) Диапазон рабочих температур, ° C +5…+50 Полная масса, кг 8, 0 (не более, без кронштейна) 15, 0 (не более) Габаритные размеры, мм 274 х150 х488 290 х200 х630
Огнетушители порошковые • Огнетушители порошковые, в зависимости от марки используемого огнетушащего порошка, предназначены для тушения пожаров классов А (твёрдые горючие вещества), В (жидкие горючие вещества), С (газообразные вещества) и электроустановок, находящихся под напряжением до 1000 В. • Устройство огнетушителя со встроенным источником давления: корпус, сифонная трубка, запорно пусковое устройство, баллон для подвода рабочего газа, заряд (порошок).

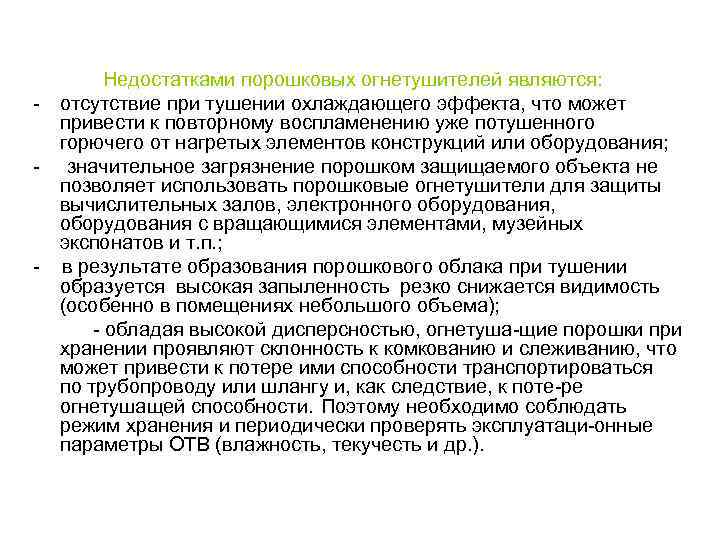

Недостатками порошковых огнетушителей являются: отсутствие при тушении охлаждающего эффекта, что может привести к повторному воспламенению уже потушенного горючего от нагретых элементов конструкций или оборудования; значительное загрязнение порошком защищаемого объекта не позволяет использовать порошковые огнетушители для защиты вычислительных залов, электронного оборудования, оборудования с вращающимися элементами, музейных экспонатов и т. п. ; в результате образования порошкового облака при тушении образуется высокая запыленность резко снижается видимость (особенно в помещениях небольшого объема); обладая высокой дисперсностью, огнетуша щие порошки при хранении проявляют склонность к комкованию и слеживанию, что может привести к потере ими способности транспортироваться по трубопроводу или шлангу и, как следствие, к поте ре огнетушащей способности. Поэтому необходимо соблюдать режим хранения и периодически проверять эксплуатаци онные параметры ОТВ (влажность, текучесть и др. ).

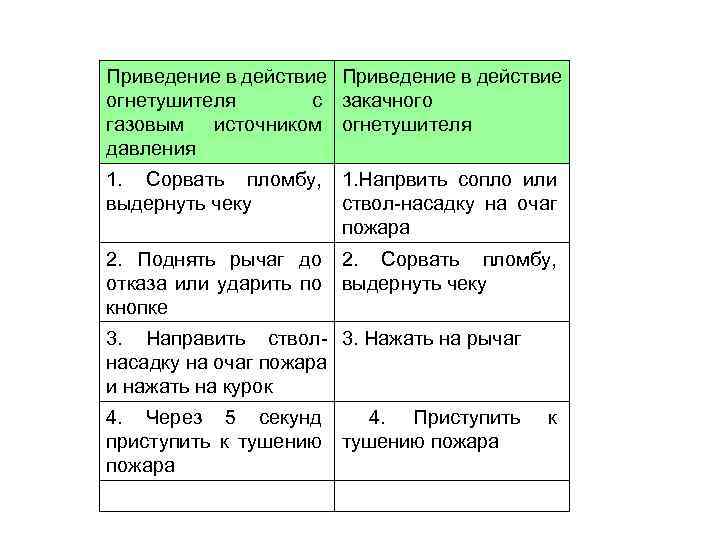

Приведение в действие огнетушителя с закачного газовым источником огнетушителя давления 1. Сорвать пломбу, 1. Напрвить сопло или выдернуть чеку ствол насадку на очаг пожара 2. Поднять рычаг до 2. Сорвать пломбу, отказа или ударить по выдернуть чеку кнопке 3. Направить ствол 3. Нажать на рычаг насадку на очаг пожара и нажать на курок 4. Через 5 секунд 4. Приступить приступить к тушению пожара к

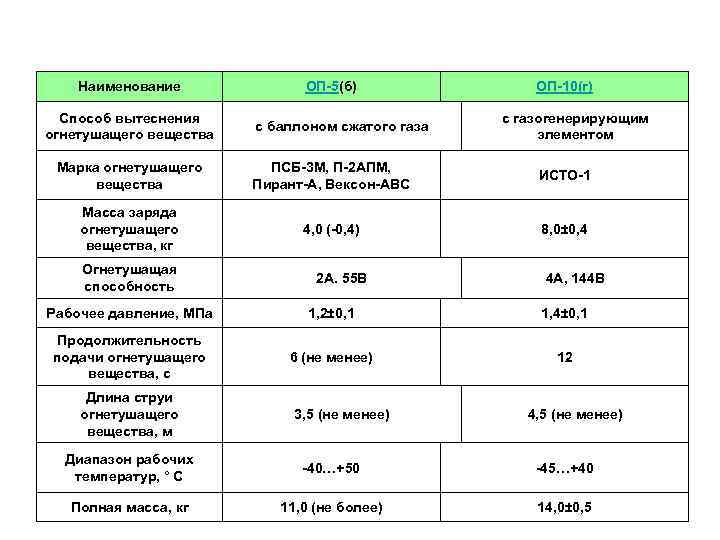

Наименование Способ вытеснения огнетушащего вещества ОП-5(б) с баллоном сжатого газа ОП-10(г) с газогенерирующим элементом Марка огнетушащего вещества ПСБ-3 М, П-2 АПМ, Пирант-А, Вексон-АВС ИСТО-1 Масса заряда огнетушащего вещества, кг 4, 0 (-0, 4) 8, 0± 0, 4 Огнетушащая способность 2 А. 55 В 4 А, 144 В Рабочее давление, МПа 1, 2± 0, 1 1, 4± 0, 1 Продолжительность подачи огнетушащего вещества, с 6 (не менее) 12 Длина струи огнетушащего вещества, м 3, 5 (не менее) 4, 5 (не менее) Диапазон рабочих температур, ° C -40…+50 -45…+40 Полная масса, кг 11, 0 (не более) 14, 0± 0, 5
Огнетушители углекислотные Огнетушители газовые углекислотные предназначены для тушения различных веществ, двигателей внутреннего сгорания, горючих веществ, а также электроустановок, под напряжением до 1000 В. Состоят из корпуса, запорно-пускового устройства, чеки, пломбы, сифонной трубки, раструба, заряда (двуокись углерода). Принцип действия основан на вытеснение двуокиси углерода избыточным давлением. При открывании запорнопускового устройства углекислота по сифонной трубке поступает в раструб, а затем из сжиженного состояния переходит в твердое (снегообразное). Температура резко (до -70 С) понижается.

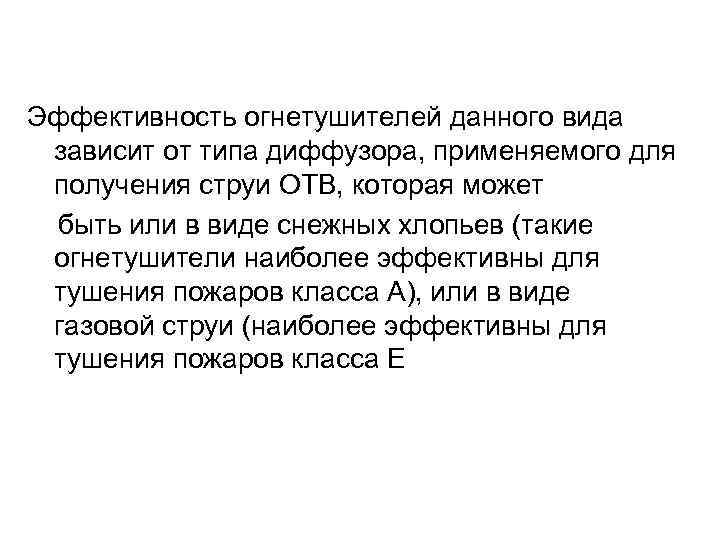

Эффективность огнетушителей данного вида зависит от типа диффузора, применяемого для получения струи ОТВ, которая может быть или в виде снежных хлопьев (такие огнетушители наиболее эффективны для тушения пожаров класса А), или в виде газовой струи (наиболее эффективны для тушения пожаров класса Е

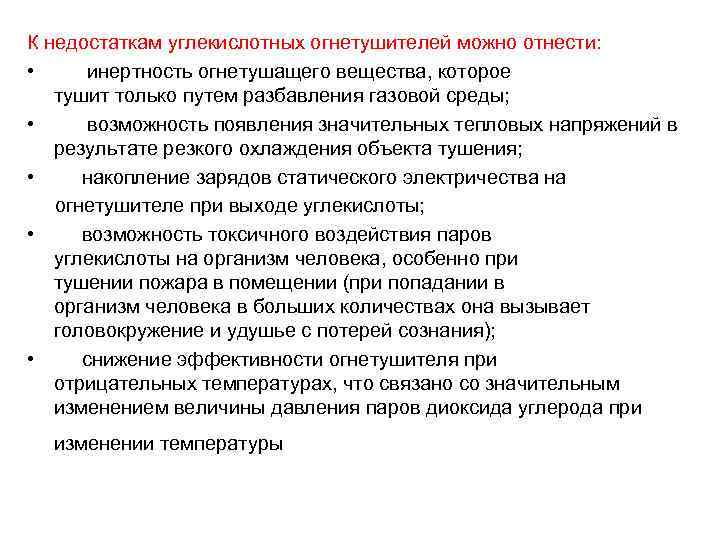

К недостаткам углекислотных огнетушителей можно отнести: • инертность огнетушащего вещества, которое тушит только путем разбавления газовой среды; • возможность появления значительных тепловых напряжений в результате резкого охлаждения объекта тушения; • накопление зарядов статического электричества на огнетушителе при выходе углекислоты; • возможность токсичного воздействия паров углекислоты на организм человека, особенно при тушении пожара в помещении (при попадании в организм человека в больших количествах она вызывает головокружение и удушье с потерей сознания); • снижение эффективности огнетушителя при отрицательных температурах, что связано со значительным изменением величины давления паров диоксида углерода при изменении температуры

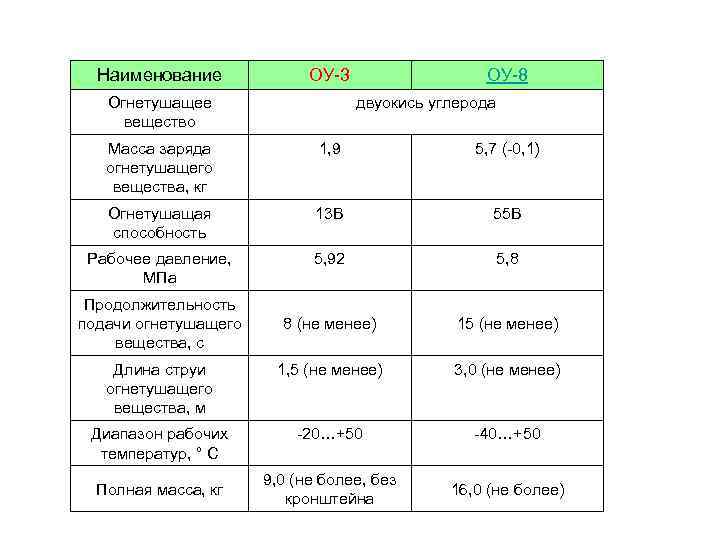

Наименование ОУ 3 Огнетушащее вещество ОУ 8 двуокись углерода Масса заряда огнетушащего вещества, кг 1, 9 5, 7 ( 0, 1) Огнетушащая способность 13 В 55 В Рабочее давление, МПа 5, 92 5, 8 8 (не менее) 15 (не менее) Длина струи огнетушащего вещества, м 1, 5 (не менее) 3, 0 (не менее) Диапазон рабочих температур, ° С 20…+50 40…+50 9, 0 (не более, без кронштейна 16, 0 (не более) Продолжительность подачи огнетушащего вещества, с Полная масса, кг

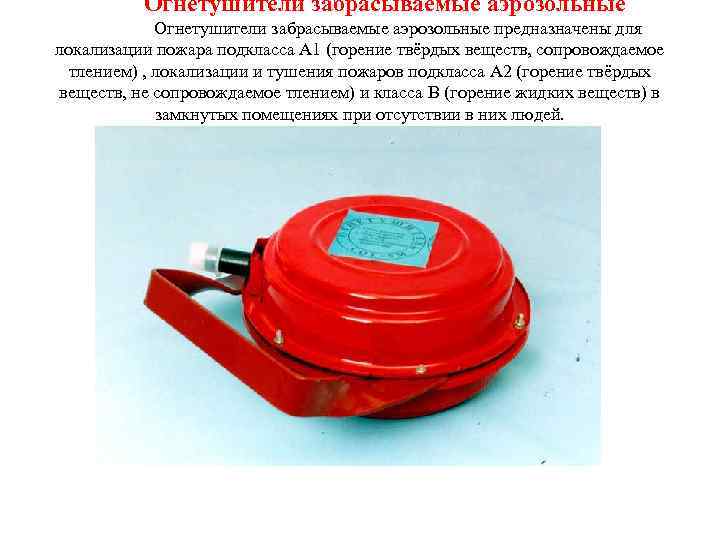

Огнетушители забрасываемые аэрозольные предназначены для локализации пожара подкласса А 1 (горение твёрдых веществ, сопровождаемое тлением) , локализации и тушения пожаров подкласса А 2 (горение твёрдых веществ, не сопровождаемое тлением) и класса В (горение жидких веществ) в замкнутых помещениях при отсутствии в них людей.

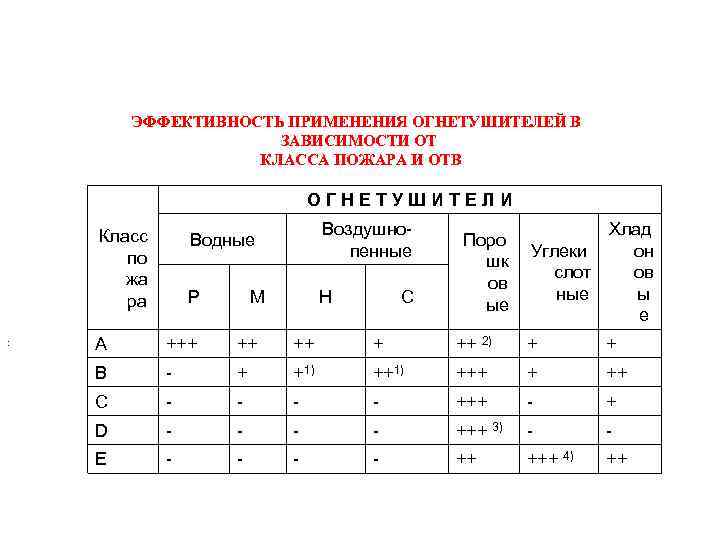

ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ ОГНЕТУШИТЕЛЕЙ В ЗАВИСИМОСТИ ОТ КЛАССА ПОЖАРА И ОТВ О Г Н Е Т У Ш И Т Е Л И Водные : Воздушно пенные Р Класс по жа ра Н М С Поро шк ов ые Хлад он Углеки ов слот ные ы е A +++ ++ ++ 2) + + B + +1) +++ + ++ C +++ + D +++ 3) E ++ +++ 4) ++
Выбор и определение необходимого количества огнетушителей При определении видов и количества первичных средств пожаротушения следует учитывать физико химические и пожароопасные свойства горючих веществ, их отношение к огнетушащим веществам, а также площадь помещений, открытых площадок и установок • • • Выбор типа и расчет необходимого количества огнетушителей в защищаемом помещении или на объекте следует производить в зависимости от их огнетушащей способности, предельной площади, а также класса пожара горючих веществ и материалов. В общественных зданиях и сооружениях на каждом этаже должны размещаться не менее двух ручных огнетушителей. Помещения, оборудованные автоматическими стационарными установками пожаротушения, обеспечиваются огнетушителями на 50%, исходя из их расчетного количества. • Расстояние от возможного очага пожара до ближайшего огнетушителя определяется требованиями Правил пожарной безопасности, оно не должно превышать 20 м для общественных зданий и сооружений; 30 м для помещений категорий А, Б и В; 40 м для помещений категорий В и Г; 70 м для помещений категории Д.

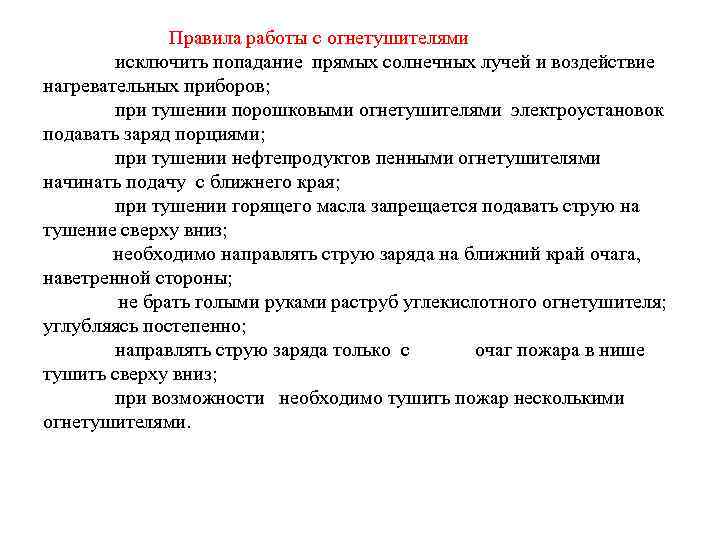

Правила работы с огнетушителями исключить попадание прямых солнечных лучей и воздействие нагревательных приборов; при тушении порошковыми огнетушителями электроустановок подавать заряд порциями; при тушении нефтепродуктов пенными огнетушителями начинать подачу с ближнего края; при тушении горящего масла запрещается подавать струю на тушение сверху вниз; необходимо направлять струю заряда на ближний край очага, наветренной стороны; не брать голыми руками раструб углекислотного огнетушителя; углубляясь постепенно; направлять струю заряда только с очаг пожара в нише тушить сверху вниз; при возможности необходимо тушить пожар несколькими огнетушителями.
3 вопрос: Меры безопасности при работе с первичными средствами пожаротушения • При тушении пожара в помещении с помощью газовых передвижных огнетушителей (углекислотные или хладоновые) необходимо учитывать возможность снижения содержания кислорода в воздухе помещений ниже предельного значения и использовать изолирующие средства защиты органов дыхания. • При тушении пожара порошковыми огнетушителями необходимо учитывать возможность образования высокой запыленности и снижения видимости очага пожара (особенно в помещении небольшого объема) в результате образования порошкового облака. • При тушении электрооборудования при помощи газовых или порошковых огнетушителей необходимо соблюдать безопасное расстояние (не менее 1 м) от распыливающего сопла и корпуса огнетушителя до токоведущих частей. • При тушении пожара с помощью пенного или водного огнетушителя необходимо обесточить помещение и оборудование.

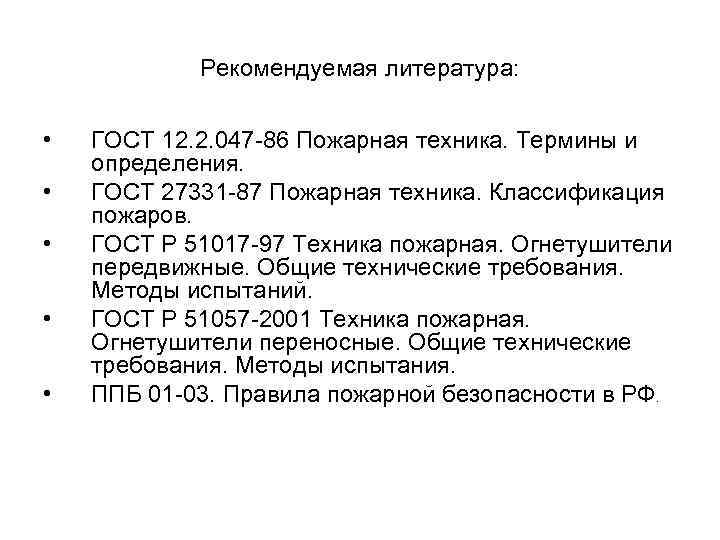

Рекомендуемая литература: • • • ГОСТ 12. 2. 047 86 Пожарная техника. Термины и определения. ГОСТ 27331 87 Пожарная техника. Классификация пожаров. ГОСТ Р 51017 97 Техника пожарная. Огнетушители передвижные. Общие технические требования. Методы испытаний. ГОСТ Р 51057 2001 Техника пожарная. Огнетушители переносные. Общие технические требования. Методы испытания. ППБ 01 03. Правила пожарной безопасности в РФ.
