Санкт-Петербургский ГУАП Кафедра ВВС Тема 2: МАТЕРИАЛЬНАЯ ЧАСТЬ СТРЕЛКОВОГО ОРУЖИЯ И РУЧНЫХ ОСКОЛОЧНЫХ ГРАНАТ Занятие 5: «Основные образцы, материальная часть и характеристики ручных гранат и гранатометов Вооруженных Сил Российской Федерации»

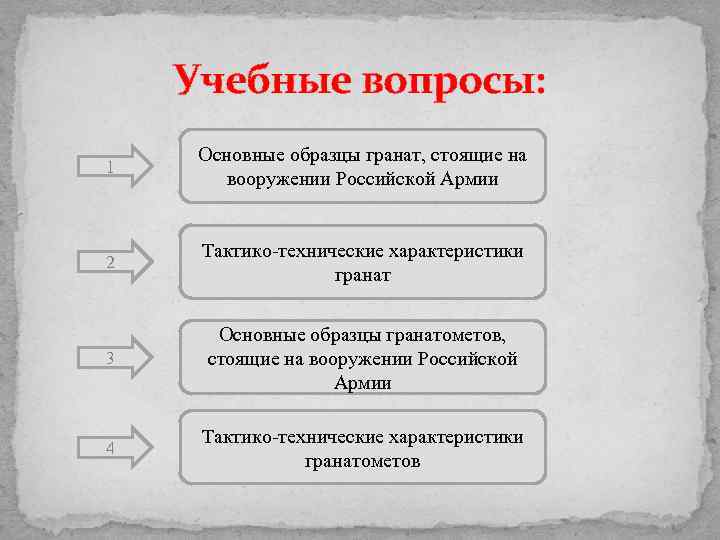

Учебные вопросы: 1 Основные образцы гранат, стоящие на вооружении Российской Армии 2 Тактико-технические характеристики гранат 3 Основные образцы гранатометов, стоящие на вооружении Российской Армии 4 Тактико-технические характеристики гранатометов

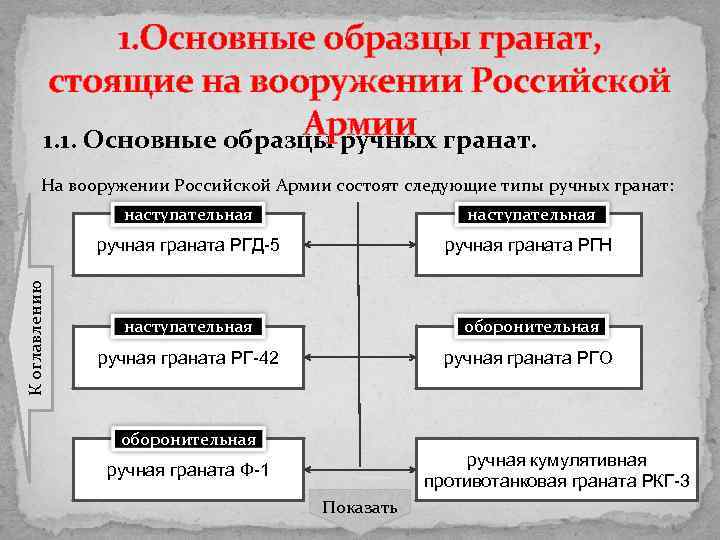

1. Основные образцы гранат, стоящие на вооружении Российской Армии 1. 1. Основные образцы ручных гранат. На вооружении Российской Армии состоят следующие типы ручных гранат: наступательная ручная граната РГД 5 К оглавлению наступательная ручная граната РГН наступательная оборонительная ручная граната РГ 42 ручная граната РГО оборонительная ручная кумулятивная противотанковая граната РКГ 3 ручная граната Ф 1 Показать

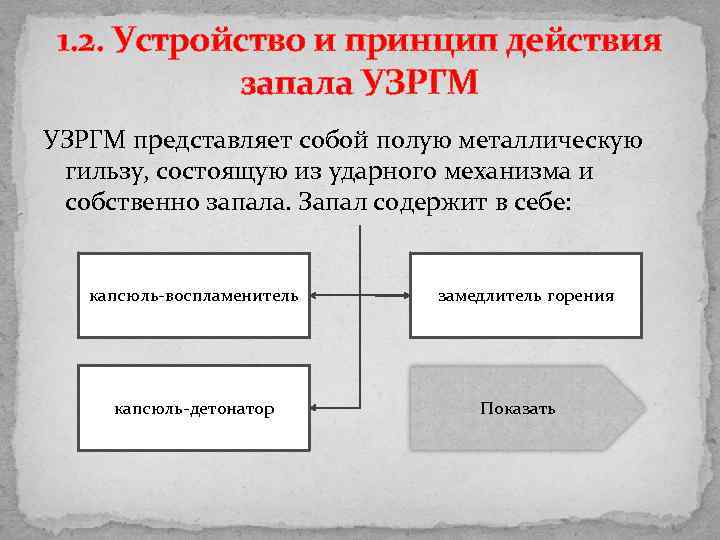

1. 2. Устройство и принцип действия запала УЗРГМ представляет собой полую металлическую гильзу, состоящую из ударного механизма и собственно запала. Запал содержит в себе: капсюль воспламенитель капсюль детонатор замедлитель горения Показать

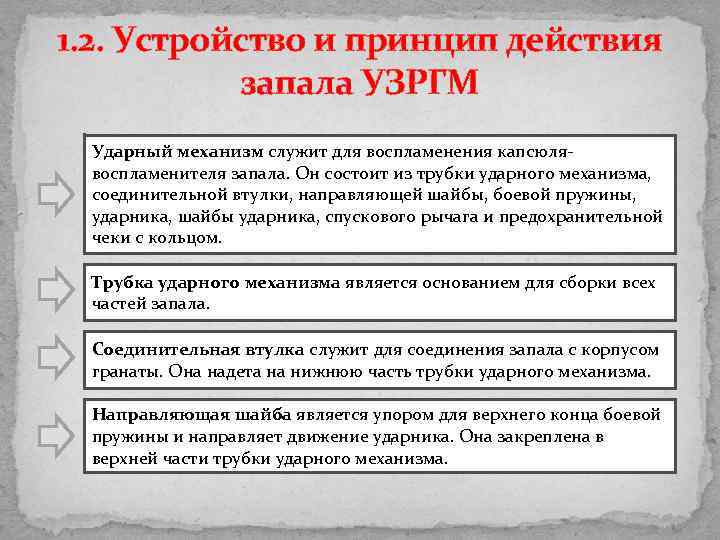

1. 2. Устройство и принцип действия запала УЗРГМ Ударный механизм служит для воспламенения капсюля воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом. Трубка ударного механизма является основанием для сборки всех частей запала. Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма. Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.

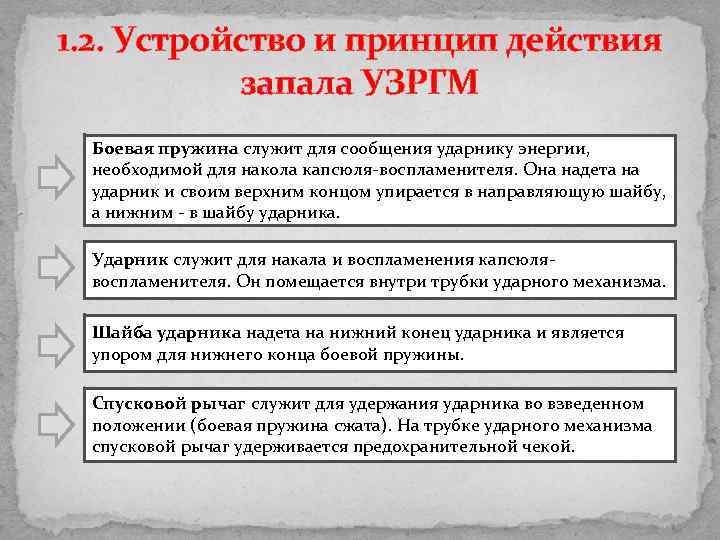

1. 2. Устройство и принцип действия запала УЗРГМ Боевая пружина служит для сообщения ударнику энергии, необходимой для накола капсюля воспламенителя. Она надета на ударник и своим верхним концом упирается в направляющую шайбу, а нижним в шайбу ударника. Ударник служит для накала и воспламенения капсюля воспламенителя. Он помещается внутри трубки ударного механизма. Шайба ударника надета на нижний конец ударника и является упором для нижнего конца боевой пружины. Спусковой рычаг служит для удержания ударника во взведенном положении (боевая пружина сжата). На трубке ударного механизма спусковой рычаг удерживается предохранительной чекой.
1. 2. Устройство и принцип действия запала УЗРГМ Предохранительная чека проходит через отверстия проушины спускового рычага и стенок трубки ударного механизма. Она имеет кольцо для ее выдергивания. Втулка замедлителя в верхней части имеет резьбу для соединения с трубкой ударного механизма и гнездо для капсюля воспламенителя, внутри канал, в котором помещается замедлитель, снаружи проточку для присоединения гильзы капсюля детонатора. Капсюль воспламенитель предназначен для воспламенения замедлителя. Замедлитель передает луч огня от капсюля воспламенителя к капсюлю детонатору. Он состоит из запрессованного малогазового состава. Капсюль-детонатор служит для взрыва разрывного заряда гранаты. Он помещен в гильзе, закрепленной на нижней части втулки замедлителя.
1. 3. Ручная осколочная граната РГД-5 Ручная осколочная граната РГД 5 граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Устройство ручной осколочной гранаты РГД 5: 1 корпус; 2 запал; 3 разрывной заряд; 4 колпак; 5 вкладыш колпака; 6 трубка для запала; 7 манжета; 8 поддон; 9 вкладыш поддона К списку Увеличить Описание конструкции

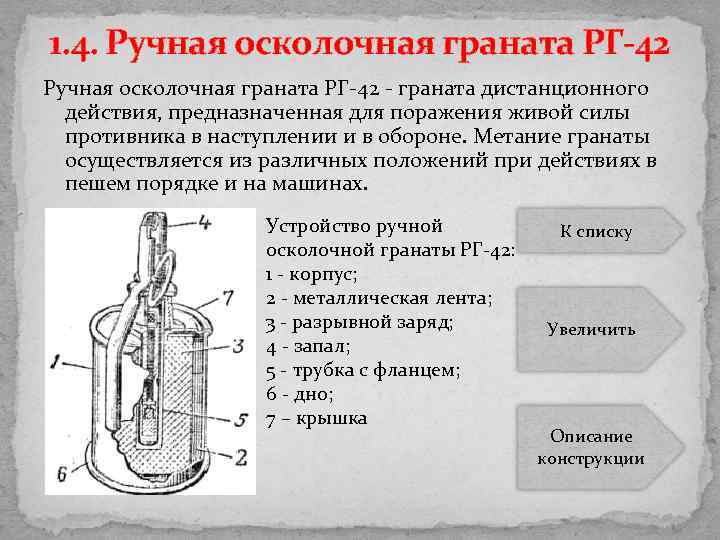

1. 4. Ручная осколочная граната РГ-42 Ручная осколочная граната РГ 42 граната дистанционного действия, предназначенная для поражения живой силы противника в наступлении и в обороне. Метание гранаты осуществляется из различных положений при действиях в пешем порядке и на машинах. Устройство ручной осколочной гранаты РГ 42: 1 корпус; 2 металлическая лента; 3 разрывной заряд; 4 запал; 5 трубка с фланцем; 6 дно; 7 – крышка К списку Увеличить Описание конструкции

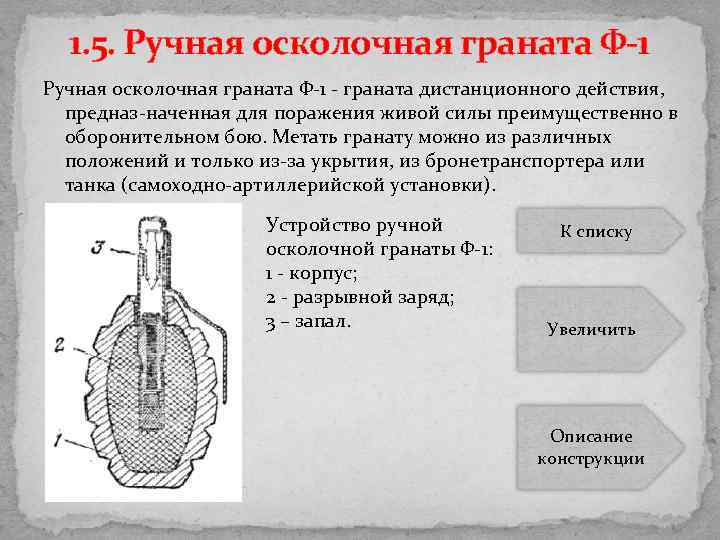

1. 5. Ручная осколочная граната Ф-1 Ручная осколочная граната Ф 1 граната дистанционного действия, предназ наченная для поражения живой силы преимущественно в оборонительном бою. Метать гранату можно из различных положений и только из за укрытия, из бронетранспортера или танка (самоходно артиллерийской установки). Устройство ручной осколочной гранаты Ф 1: 1 корпус; 2 разрывной заряд; 3 – запал. К списку Увеличить Описание конструкции
1. 6. Ручные осколочные гранаты РГО и РГН РГД 5, РГ 42 и Ф 1 имели один существенный недостаток, заключавшийся в большом отрезке времени между броском гранаты и ее подрывом. К списку Увеличить Описание конструкции а ручная осколочная граната оборонительная (РГО); б ручная осколочная граната наступательная (РГН). Устройство гранаты РГО: 1 корпус; 2 инерционный груз датчика цели; 3 ударник; 4 кольцо; 5 жало ударника; 6 капсюль воспламенитель предохра нительного механизма; 7 рычаг; 8 капсюль детонатор детонационного узла. Устройство гранаты РГН: 1 пробка; 2 манжета; 3 станок; 4 полусфера; 5 прокладка; 6 шашка; 7 взрывчатое вещество.
1. 7. Ручная кумулятивная противотанковая граната РКГ-3 Ручная кумулятивная противотанковая граната РКГ 3 предназначена для борьбы с танками и бронемашинами, а также разрушения долговременных и полевых оборонительных сооружений. Граната состоит из корпуса, рукоятки и запала. К списку Увеличить Описание конструкции
2. Тактико-технические характеристики гранат Характеристики гранат 1 Ф-1 РГ-42 2 Тип Оборонительная гранаты Характер боевого Осколочное действия Принцип действия Дистанционное механизма гранаты Вес 600 заряженной гранаты, гр Вес 60 разрывного заряда, гр Средняя дальность 35 45 броска, м Радиус убойного 200 действия осколков, м Радиус более 200 разлета осколков, м Время замедления 3, 2 4, 2 (время горения запала), с Тип взрывчатого Тротил вещества РГД-5 3 РГН РГО 4 5 6 Наступательная Оборонительная Осколочное Дистанционное Ударно дистанционное 420 310 530 110 120 114 92 30 40 40 50 25 45 20 40 25 25 до 10 до 20 более 30 25 30 3, 2 4, 2 Тротил К оглавлению

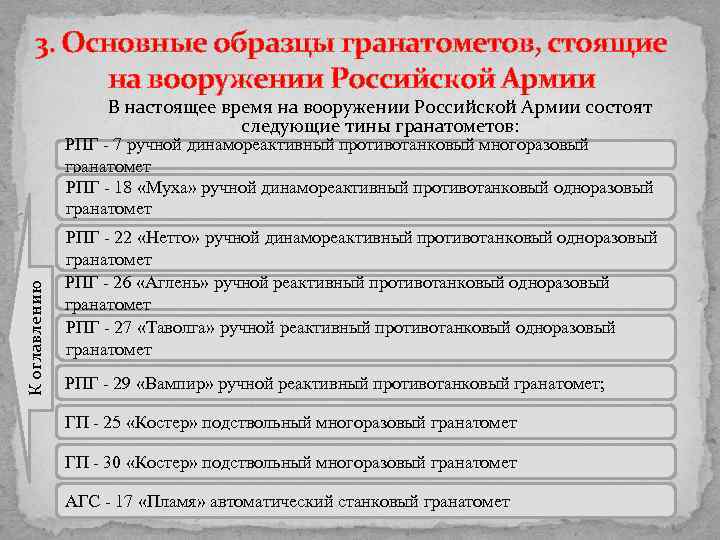

3. Основные образцы гранатометов, стоящие на вооружении Российской Армии В настоящее время на вооружении Российской Армии состоят следующие тины гранатометов: К оглавлению РПГ - 7 ручной динамореактивный противотанковый многоразовый гранатомет РПГ - 18 «Муха» ручной динамореактивный противотанковый одноразовый гранатомет РПГ - 22 «Нетто» ручной динамореактивный противотанковый одноразовый гранатомет РПГ - 26 «Аглень» ручной реактивный противотанковый одноразовый гранатомет РПГ - 27 «Таволга» ручной реактивный противотанковый одноразовый гранатомет РПГ - 29 «Вампир» ручной реактивный противотанковый гранатомет; ГП - 25 «Костер» подствольный многоразовый гранатомет ГП - 30 «Костер» подствольный многоразовый гранатомет АГС - 17 «Пламя» автоматический станковый гранатомет

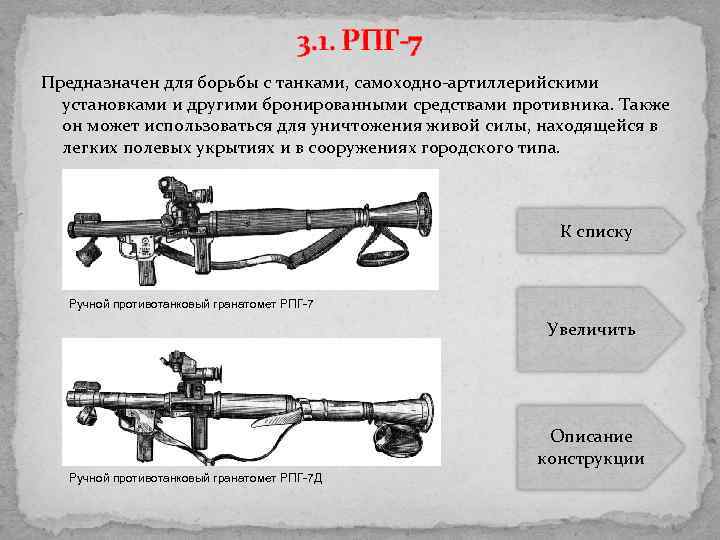

3. 1. РПГ-7 Предназначен для борьбы с танками, самоходно артиллерийскими установками и другими бронированными средствами противника. Также он может использоваться для уничтожения живой силы, находящейся в легких полевых укрытиях и в сооружениях городского типа. К списку Ручной противотанковый гранатомет РПГ 7 Увеличить Описание конструкции Ручной противотанковый гранатомет РПГ 7 Д

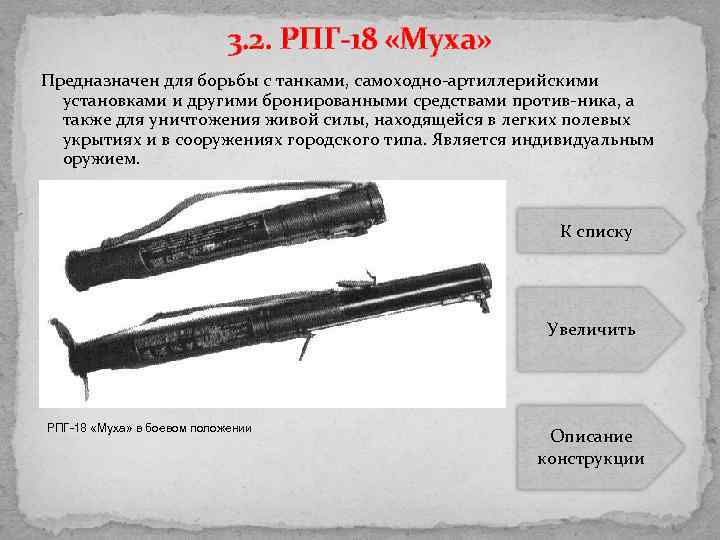

3. 2. РПГ-18 «Муха» Предназначен для борьбы с танками, самоходно артиллерийскими установками и другими бронированными средствами против ника, а также для уничтожения живой силы, находящейся в легких полевых укрытиях и в сооружениях городского типа. Является индивидуальным оружием. К списку Увеличить РПГ 18 «Муха» в боевом положении Описание конструкции

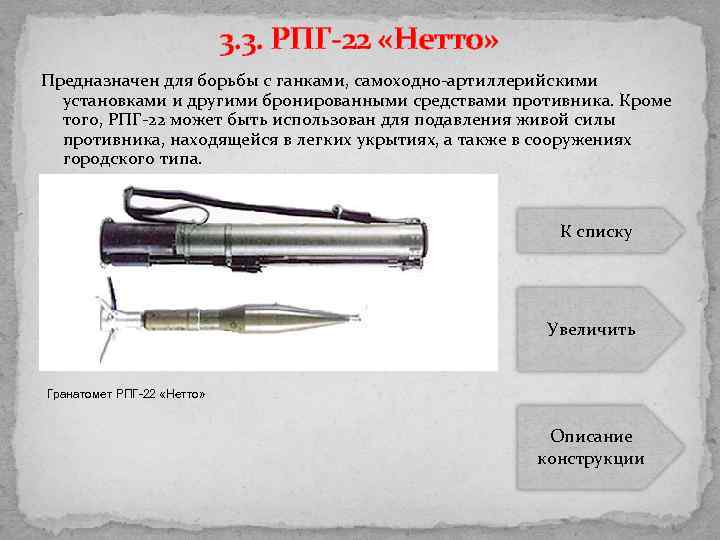

3. 3. РПГ-22 «Нетто» Предназначен для борьбы с ганками, самоходно артиллерийскими установками и другими бронированными средствами противника. Кроме того, РПГ 22 может быть использован для подавления живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа. К списку Увеличить Гранатомет РПГ 22 «Нетто» Описание конструкции

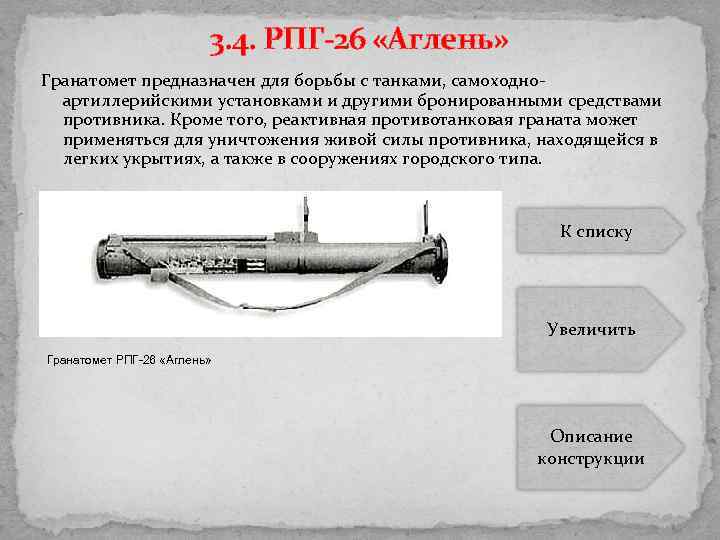

3. 4. РПГ-26 «Аглень» Гранатомет предназначен для борьбы с танками, самоходно артиллерийскими установками и другими бронированными средствами противника. Кроме того, реактивная противотанковая граната может применяться для уничтожения живой силы противника, находящейся в легких укрытиях, а также в сооружениях городского типа. К списку Увеличить Гранатомет РПГ 26 «Аглень» Описание конструкции
3. 5. РПГ-27 «Таволга» Гранатомет является индивидуальным оружием и предназначен для ведения борьбы с самыми современными танками. Реактивная противотанковая граната с гранатометом РПГ 27 «Таволга» является дальнейшим развитием оружия этого вида. К списку Увеличить Одноразовый ручной противотанковый гранатомет «Таволга» Описание конструкции
3. 6. РПГ-29 «Вампир» Гранатомет является оружием мотострелкового отделения и предназначен для поражения всех видов современных танков, бронированной и небронированной техники, а также живой силы в оборонительных сооружениях различного типа. Оружие просто и удобно в эксплуатации, надежно и безотказно в любых климатических условиях. Боевой расчет составляют два человека. К списку Увеличить Ручной противотанковый гранатомет РПГ 29 «Вампир» с выстрелом ПГ 29 В Описание конструкции
3. 7. ГП-25 «Костер» Однозарядный гранатомет ГП 25 «Костер» (рис. 1), предназначенн для использования в комплексе с автоматами АКМ, АКМС, АК 74 и АКС 74 (рис. 2). Подствольные гранатометы играют роль как средства поддержки, так и «штурмового оружия» . Комплекс «автомат – подствольный гранатомет» является универсальным оружием мотострелка. Для стрельбы используется выстрел ВОГ 25. К списку Рис. 1. Гранатомет ГП 25 (ГП 30) «Костёр» Увеличить Описание конструкции Рис. 2. Крепление ГП 25 (ГП 30) к корпусу автомата
3. 8. АГС-17 «Пламя» Предназначен для поражения живой силы и огневых средств противника, расположенных вне укрытия в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот). К списку Увеличить Описание конструкции Автоматический противопехотный гранатомет «Пламя» (АГС 17)
3. 9. РГ-6 Шестизарядный гранатомет револьверного типа. К списку Увеличить Револьверный гранатомет РГ 6 Описание конструкции
3. 10. АГС-30 Автоматический гранатометный станковый комплекс АГС 30 является легким, компактным, маневренным и эффективным оружием. Гранатометный комплекс имеет небольшую массу, что позволяет обслуживать его расчетом из двух человек. К списку Увеличить Описание конструкции Гранатометный комплекс АГС 30
4. Тактико-технические характеристики гранатометов Длина в боевом положении, мм 5 Длина в исходном положении, мм 6 Начальная скорость пули, м/с 7 Скорострель Прицельная ность, дальность, выстр. / м мин. 8 9 Бронепроби ваемость, мм Тип образца Калибр, мм Масса, кг Масса выстр. , кг 1 2 3 4 РПГ-7 40 6, 3 2, 0 -2, 2 950 300 4 -6 500 300 - 400 РПГ-7 Д 40 6, 3 2, 0 -2, 2 950 630 300 4 -6 500 300 - 400 РПГ-18 "Муха" 64 2, 6 1, 3 1050 705 114 - 200 РПГ-22 "Нетто" 72, 5 2, 7 - 765 755 133 - 250 300 РПГ-26 "Аглень" 72, 5 2, 9 - 770 144 - 250 400 РИГ-27 "Таволга" 105 7, 6 - 1155 130 - 200 800 РПГ-29 "Вампир" 105 11, 5 4, 5 1850 1000 130 450 750 ГП-25 "Костёр" 40 1 -5 0, 255 323 76 4 -5 400 - ГП-30 "Костёр" 40 1, 3 0, 250 323 76 5 400 - АГС-17 "Пламя" 30 44, 5 0, 35 - - 185 50 - 400 1700 - РГ-6 40 5, 6 0, 255 680 520 76 12 - 15 250 - 300 - АГС-30 30 16, 0 0, 36 1100 185 390 - 425 1700 - К оглавлению 10
