Санкт Петербургский ГУАП Кафедра ВВС ТЕМА 2. МАТЕРИАЛЬНАЯ ЧАСТЬ СТРЕЛКОВОГО ОРУЖИЯ И РУЧНЫХ ОСКОЛОЧНЫХ ГРАНАТ Групповое занятие № 2: «Автомат АК-74»

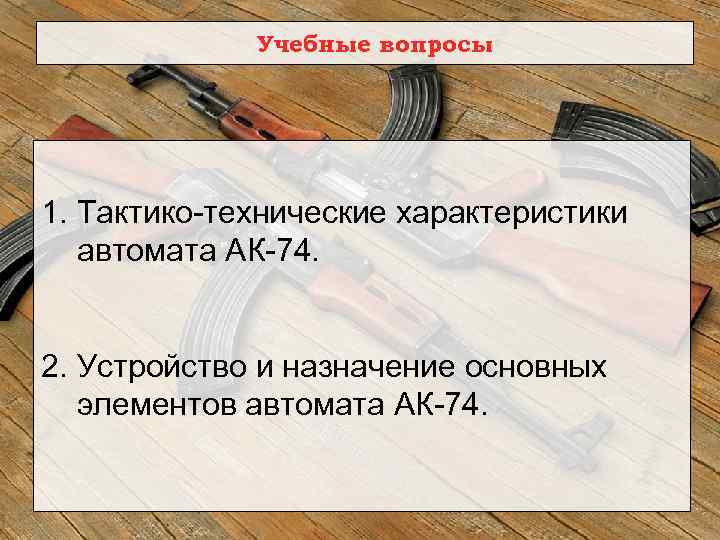

Учебные вопросы 1. Тактико технические характеристики автомата АК 74. 2. Устройство и назначение основных элементов автомата АК 74.

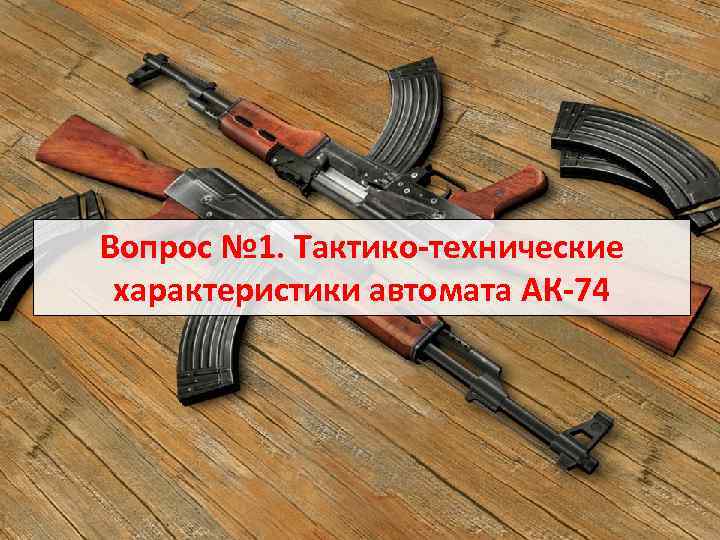

Учебные вопросы Вопрос № 1. Тактико технические характеристики автомата АК 74

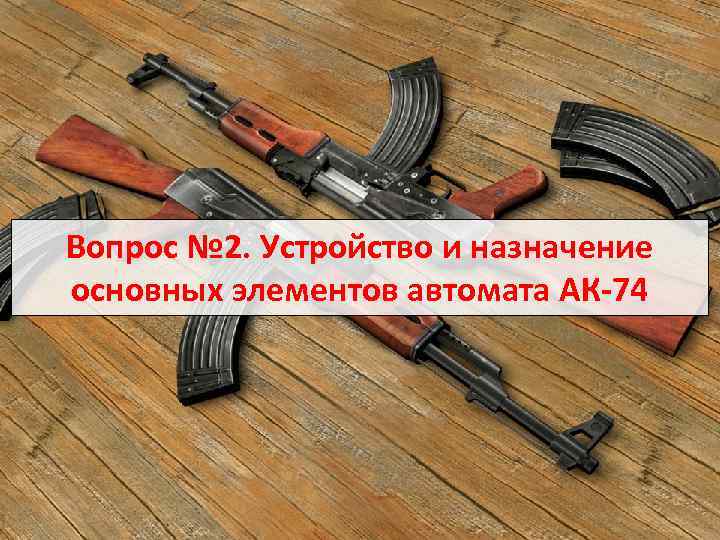

Учебные вопросы Вопрос № 2. Устройство и назначение основных элементов автомата АК 74

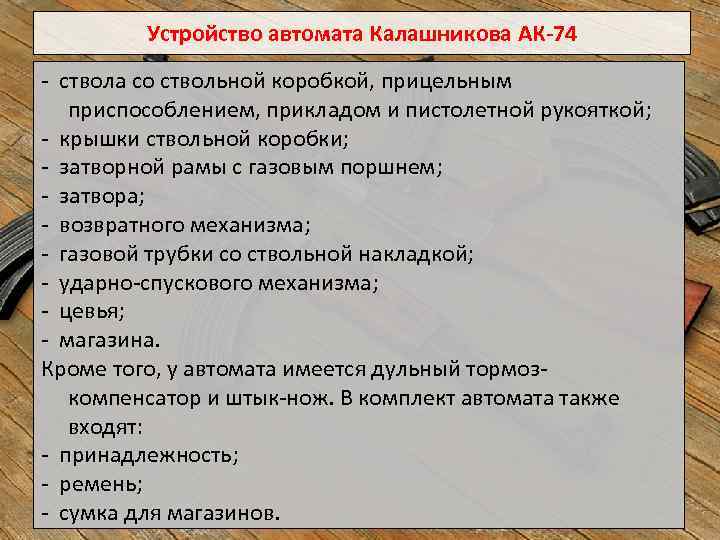

Устройство автомата Калашникова АК 74 ствола со ствольной коробкой, прицельным приспособлением, прикладом и пистолетной рукояткой; крышки ствольной коробки; затворной рамы с газовым поршнем; затвора; возвратного механизма; газовой трубки со ствольной накладкой; ударно спускового механизма; цевья; магазина. Кроме того, у автомата имеется дульный тормоз компенсатор и штык нож. В комплект автомата также входят: принадлежность; ремень; сумка для магазинов.
1 ствол со ствольной коробкой, с ударно спусковым механизмом, прицельным приспособлением, прикладом и пистолетной рукояткой; 2 дульный тормоз компенсатор; 3 крышка ствольной коробки; 4 затворная рама с газовым поршнем; 5 затвор; 6 возвратный механизм; 7 газовая трубка со ствольной накладкой; 8 цевье; 9 магазин; 10 штык нож; 11 шомпол; 12 пенал принадлежности
Ствол служит для направления полета пули. Внутри ствол имеет канал с че тырьмя нарезами, вьющимися слева вверх направо. Нарезы служат для прида ния пуле вращательного движения. Промежутки между нарезами называются полями. Расстояние между двумя противоположными полями (по диаметру) называется калибром канала ствола. У автомата он равен 5, 45 мм. В казенной части канал гладкий и сделан по форме гильзы. Эта часть канала служит для помещения патрона и называется патронником. Переход от патронника к нарез ной части канала ствола называется пульным входом.
а наружный вид; б казенная часть в разрезе; в — сечение ствола; 1 нарезная часть; 2 пульный вход; 3 патронник; 4 резьба; 5 основание мушки; 6 газовая камера; 7 соединительная муфта; 8 колодка прицела; 9 выем для шпильки ствола

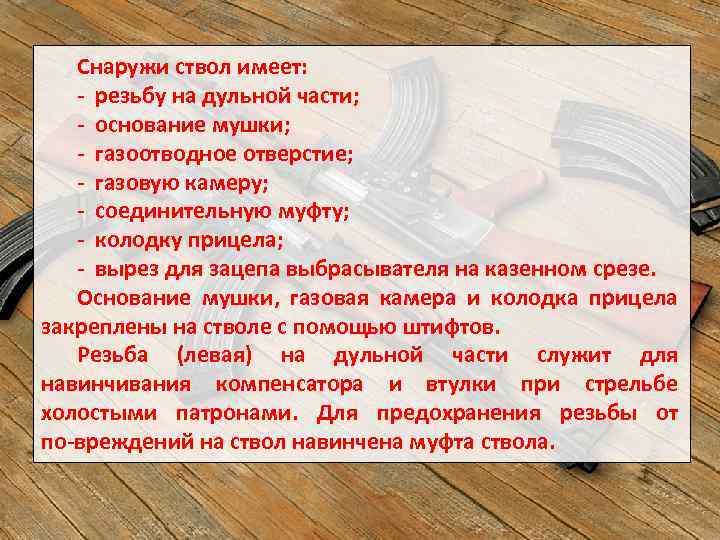

Снаружи ствол имеет: резьбу на дульной части; основание мушки; газоотводное отверстие; газовую камеру; соединительную муфту; колодку прицела; вырез для зацепа выбрасывателя на казенном срезе. Основание мушки, газовая камера и колодка прицела закреплены на стволе с помощью штифтов. Резьба (левая) на дульной части служит для навинчивания компенсатора и втулки при стрельбе холостыми патронами. Для предохранения резьбы от по вреждений на ствол навинчена муфта ствола.

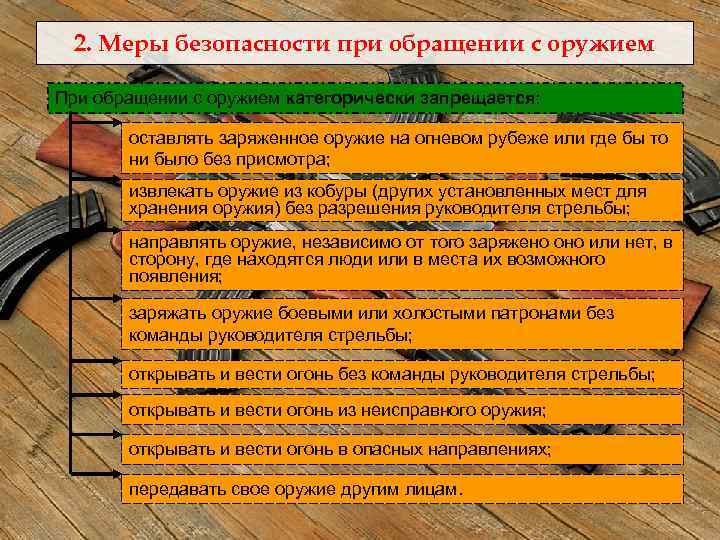

2. Меры безопасности при обращении с оружием При обращении с оружием категорически запрещается: оставлять заряженное оружие на огневом рубеже или где бы то ни было без присмотра; извлекать оружие из кобуры (других установленных мест для хранения оружия) без разрешения руководителя стрельбы; направлять оружие, независимо от того заряжено оно или нет, в сторону, где находятся люди или в места их возможного появления; заряжать оружие боевыми или холостыми патронами без команды руководителя стрельбы; открывать и вести огонь из неисправного оружия; открывать и вести огонь в опасных направлениях; передавать свое оружие другим лицам.

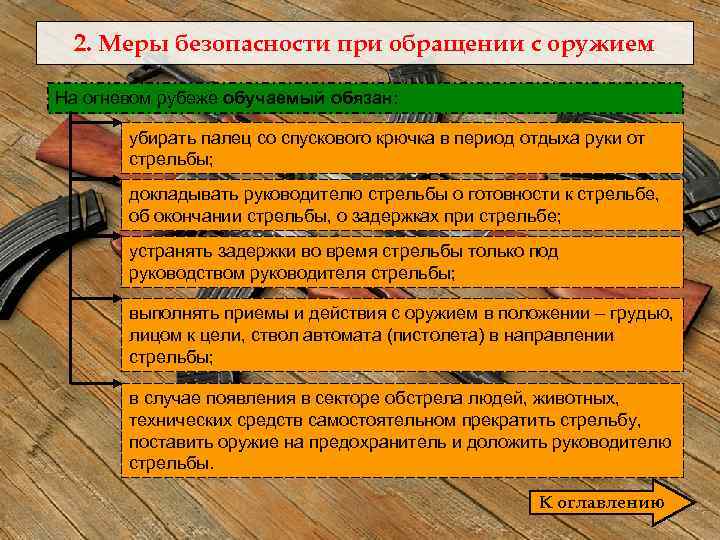

2. Меры безопасности при обращении с оружием На огневом рубеже обучаемый обязан: убирать палец со спускового крючка в период отдыха руки от стрельбы; докладывать руководителю стрельбы о готовности к стрельбе, об окончании стрельбы, о задержках при стрельбе; устранять задержки во время стрельбы только под руководством руководителя стрельбы; выполнять приемы и действия с оружием в положении – грудью, лицом к цели, ствол автомата (пистолета) в направлении стрельбы; в случае появления в секторе обстрела людей, животных, технических средств самостоятельном прекратить стрельбу, поставить оружие на предохранитель и доложить руководителю стрельбы. К оглавлению

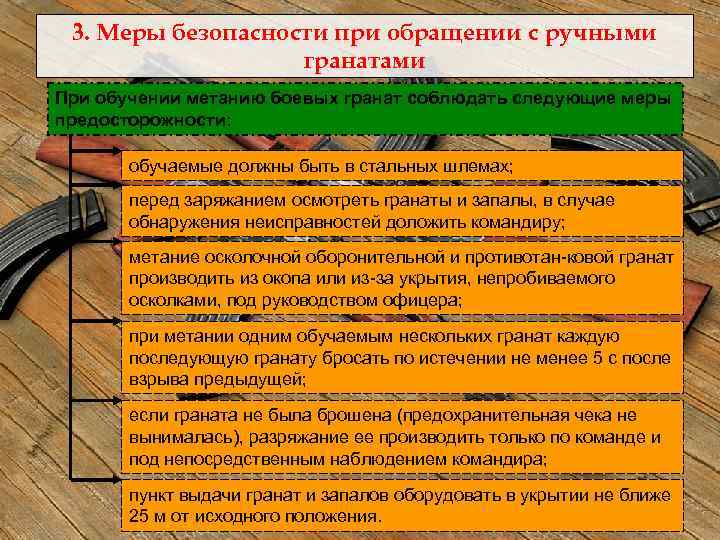

3. Меры безопасности при обращении с ручными гранатами При обучении метанию боевых гранат соблюдать следующие меры предосторожности: обучаемые должны быть в стальных шлемах; перед заряжанием осмотреть гранаты и запалы, в случае обнаружения неисправностей доложить командиру; метание осколочной оборонительной и противотан ковой гранат производить из окопа или из за укрытия, непробиваемого осколками, под руководством офицера; при метании одним обучаемым нескольких гранат каждую последующую гранату бросать по истечении не менее 5 с после взрыва предыдущей; если граната не была брошена (предохранительная чека не вынималась), разряжание ее производить только по команде и под непосредственным наблюдением командира; пункт выдачи гранат и запалов оборудовать в укрытии не ближе 25 м от исходного положения.

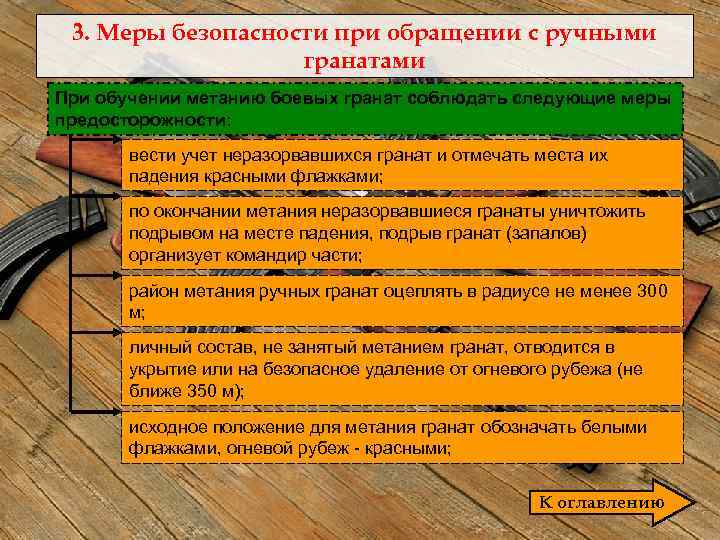

3. Меры безопасности при обращении с ручными гранатами При обучении метанию боевых гранат соблюдать следующие меры предосторожности: вести учет неразорвавшихся гранат и отмечать места их падения красными флажками; по окончании метания неразорвавшиеся гранаты уничтожить подрывом на месте падения, подрыв гранат (запалов) организует командир части; район метания ручных гранат оцеплять в радиусе не менее 300 м; личный состав, не занятый метанием гранат, отводится в укрытие или на безопасное удаление от огневого рубежа (не ближе 350 м); исходное положение для метания гранат обозначать белыми флажками, огневой рубеж красными; К оглавлению

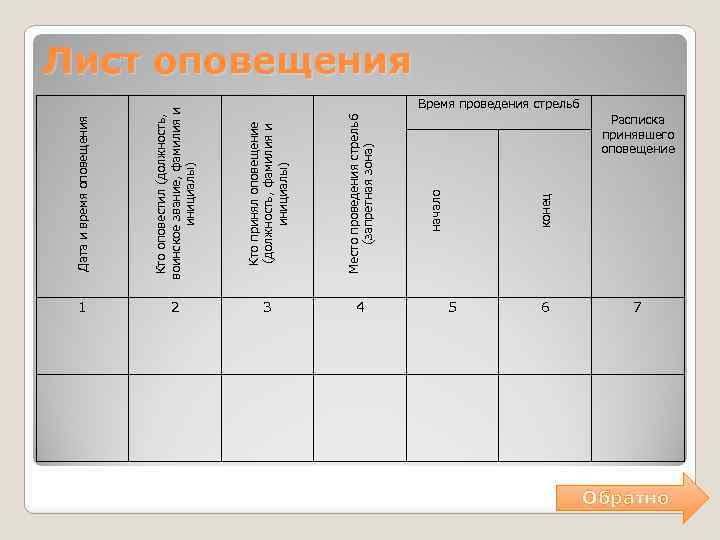

Кто оповестил (должность, воинское звание, фамилия и инициалы) Кто принял оповещение (должность, фамилия и инициалы) Место проведения стрельб (запретная зона) 1 2 3 4 конец начало Дата и время оповещения Лист оповещения Время проведения стрельб Расписка принявшего оповещение 5 6 7 Обратно
