Санкт-Петербургский государственный университет Военная кафедра
Современный бой – прежде всего огневой бой. Значимость огня и его взаимодействие с ударом и маневром в условиях возрастания боевых возможностей огневых средств приобретают новое качество. Артиллерия, являясь главной огневой силой Сухопутных войск, выполняет решающую роль по огневому поражению противника. Об этом свидетельствует богатый опыт Великой Отечественной войны, ее применение в ходе ликвидации вооруженных банд-формирований при восстановлении конституционного порядка в Чечне. На вооружении современной артиллерии находится большое количество артиллерийских орудий различных типов и видов, что объясняется многообразием боевых задач, решаемых артиллерией. Каждый вид имеет определенное боевое назначение и свои особенности в устройстве. В этих условиях решающее значение приобретает умение офицера классифицировать образцы вооружений, артиллерийские системы, знать назначение, условия боевого применения каждого образца. § 1. JPG

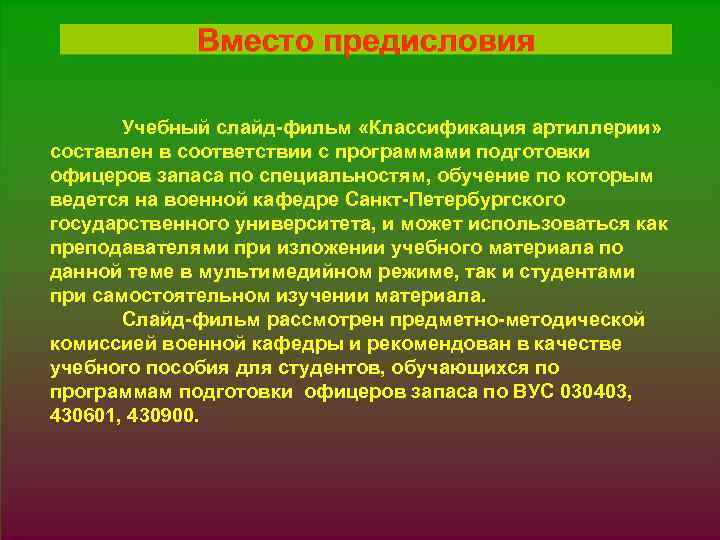

Учебный слайд-фильм «Классификация артиллерии» составлен в соответствии с программами подготовки офицеров запаса по специальностям, обучение по которым ведется на военной кафедре Санкт-Петербургского государственного университета, и может использоваться как преподавателями при изложении учебного материала по данной теме в мультимедийном режиме, так и студентами при самостоятельном изучении материала. Слайд-фильм рассмотрен предметно-методической комиссией военной кафедры и рекомендован в качестве учебного пособия для студентов, обучающихся по программам подготовки офицеров запаса по ВУС 030403, 430601, 430900. § 1. JPG
Классификация артиллерии

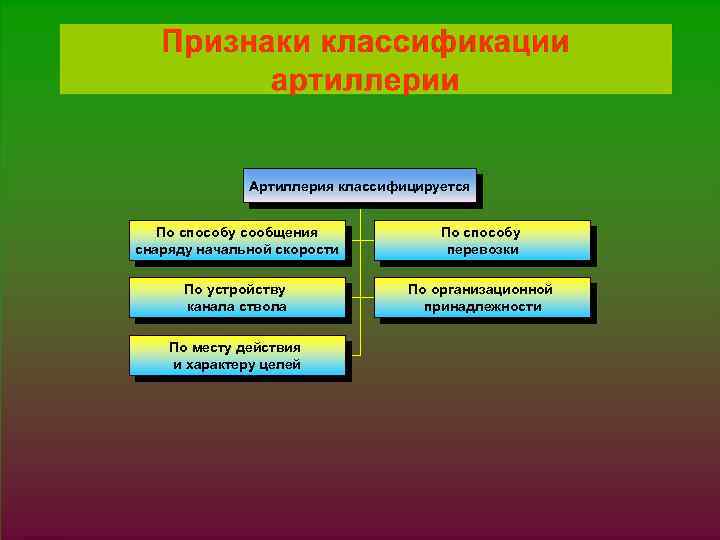

§ 1. JPG Артиллерия классифицируется По способу сообщения снаряду начальной скорости По способу перевозки По устройству канала ствола По организационной принадлежности По месту действия и характеру целей

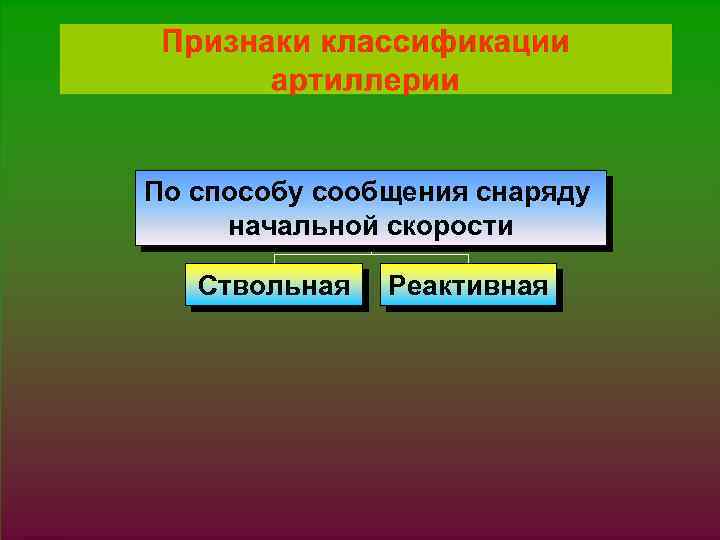

§ 1. JPG По способу сообщения снаряду начальной скорости Ствольная Реактивная
§ 1. JPG Орудия малого калибра (20 - 57 мм) Ствольная артиллерия Орудия среднего калибра (76 - 152 мм) Орудия крупного калибра (свыше 152 мм)

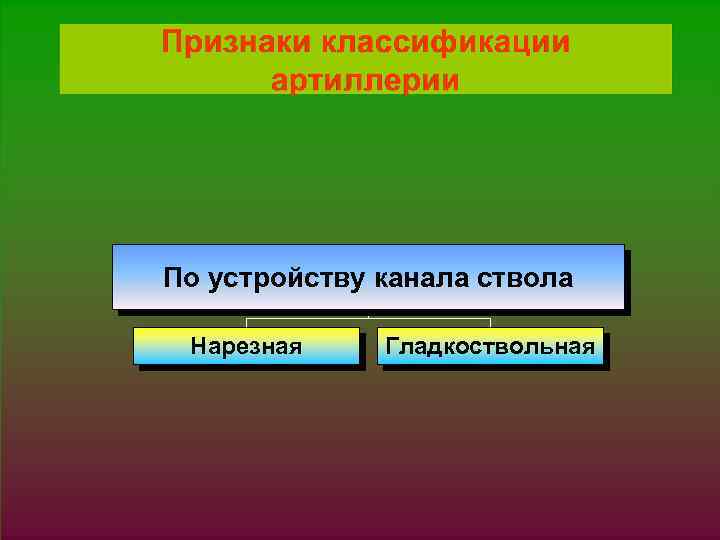

§ 1. JPG По устройству канала ствола Нарезная Гладкоствольная

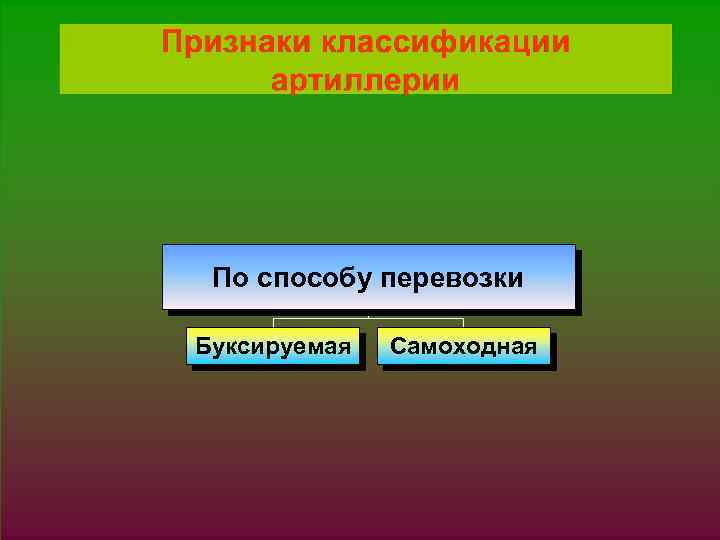

§ 1. JPG По способу перевозки Буксируемая Самоходная

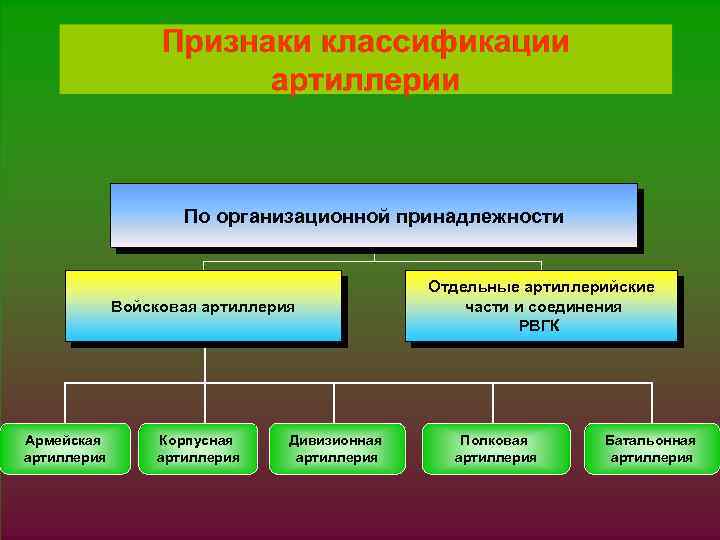

§ 1. JPG По организационной принадлежности Войсковая артиллерия Армейская артиллерия Корпусная артиллерия Дивизионная артиллерия Отдельные артиллерийские части и соединения РВГК Полковая артиллерия Батальонная артиллерия

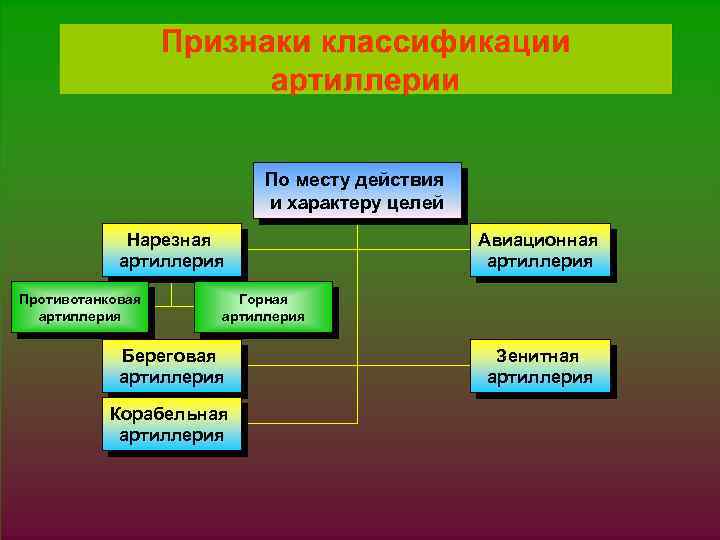

§ 1. JPG По месту действия и характеру целей Нарезная артиллерия Противотанковая артиллерия Авиационная артиллерия Горная артиллерия Береговая артиллерия Корабельная артиллерия Зенитная артиллерия

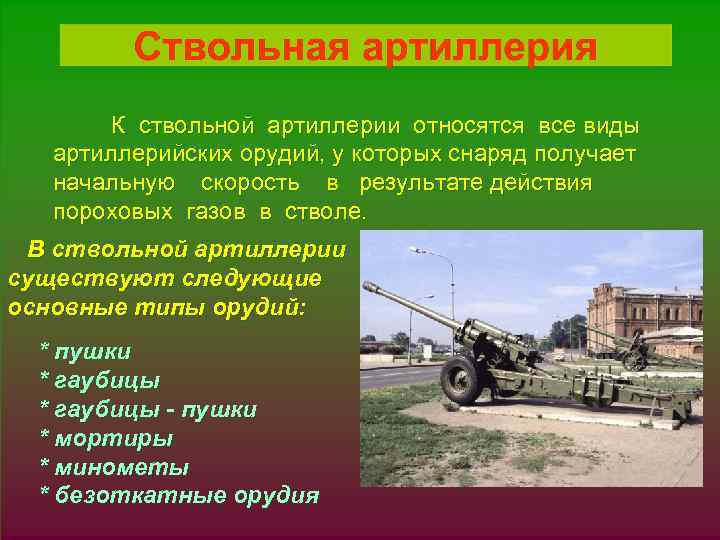

К ствольной артиллерии относятся все виды артиллерийских орудий, у которых снаряд получает § 1. JPG начальную скорость в результате действия пороховых газов в стволе. В ствольной артиллерии существуют следующие основные типы орудий: * пушки * гаубицы - пушки * мортиры * минометы * безоткатные орудия

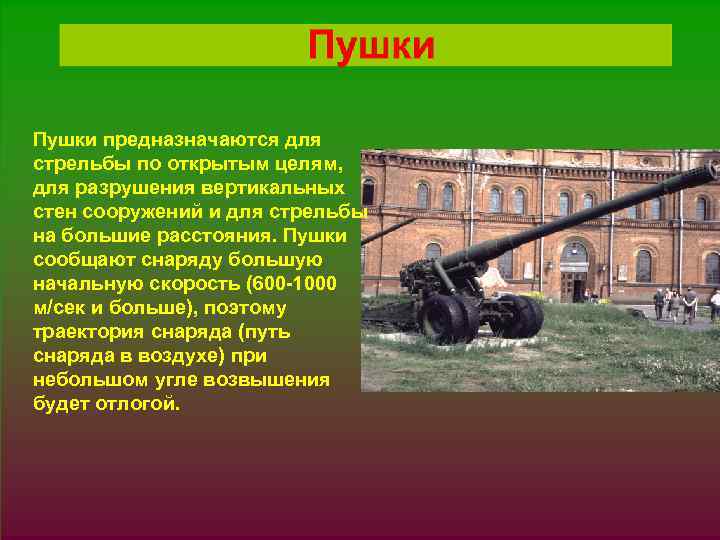

Пушки предназначаются для стрельбы по открытым целям, § 1. JPG для разрушения вертикальных стен сооружений и для стрельбы на большие расстояния. Пушки сообщают снаряду большую начальную скорость (600 -1000 м/сек и больше), поэтому траектория снаряда (путь снаряда в воздухе) при небольшом угле возвышения будет отлогой.

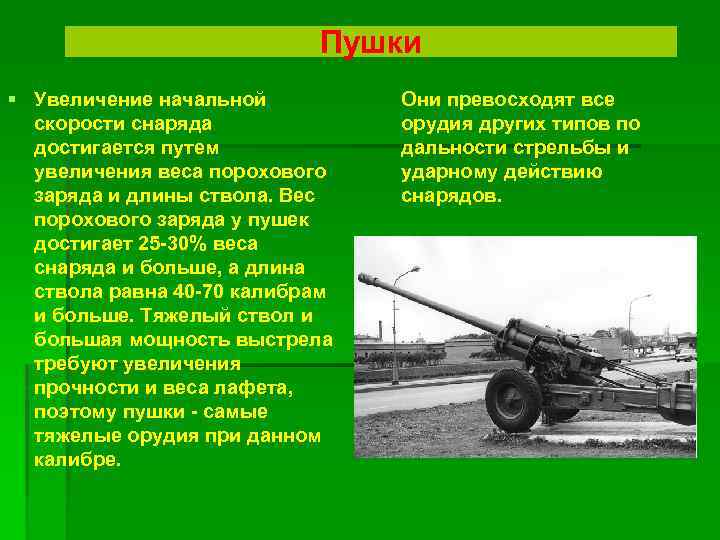

Пушки § Увеличение начальной скорости снаряда достигается путем увеличения веса порохового заряда и длины ствола. Вес порохового заряда у пушек достигает 25 -30% веса снаряда и больше, а длина ствола равна 40 -70 калибрам и больше. Тяжелый ствол и большая мощность выстрела требуют увеличения прочности и веса лафета, поэтому пушки - самые тяжелые орудия при данном калибре. Они превосходят все орудия других типов по дальности стрельбы и ударному действию снарядов.

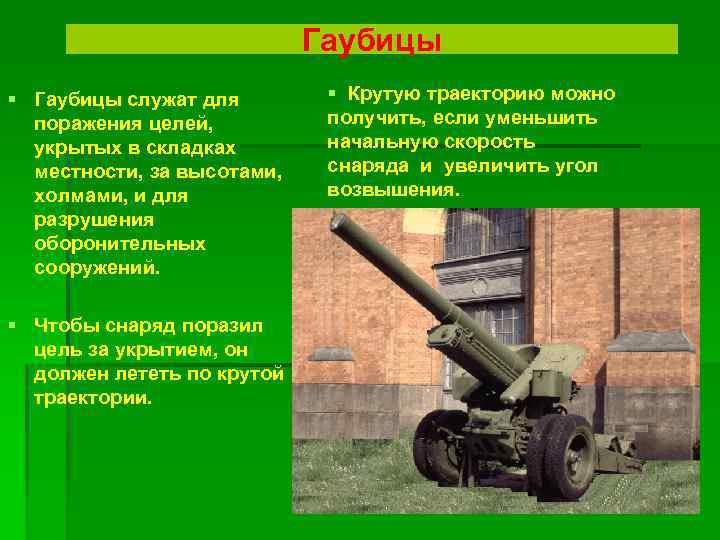

Гаубицы § Гаубицы служат для поражения целей, укрытых в складках местности, за высотами, холмами, и для разрушения оборонительных сооружений. § Чтобы снаряд поразил цель за укрытием, он должен лететь по крутой траектории. § Крутую траекторию можно получить, если уменьшить начальную скорость снаряда и увеличить угол возвышения.

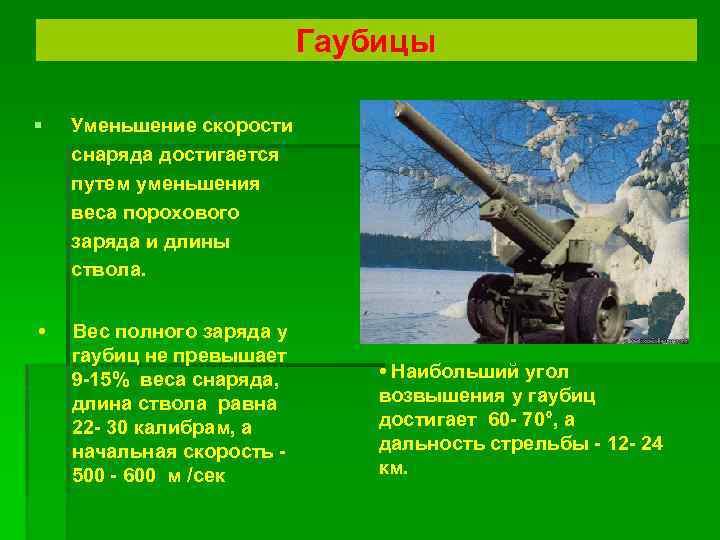

Гаубицы § Уменьшение скорости снаряда достигается путем уменьшения веса порохового заряда и длины ствола. • Вес полного заряда у гаубиц не превышает 9 -15% веса снаряда, длина ствола равна 22 - 30 калибрам, а начальная скорость 500 - 600 м /сек • Наибольший угол возвышения у гаубиц достигает 60 - 70°, а дальность стрельбы - 12 - 24 км.

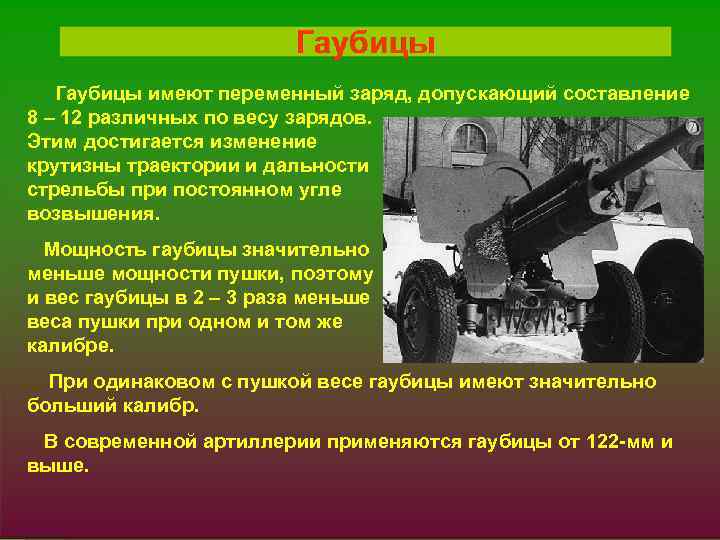

Гаубицы имеют переменный заряд, допускающий составление 8 – 12 различных по весу зарядов. Этим достигается изменение крутизны траектории и дальности стрельбы при постоянном угле возвышения. Мощность гаубицы значительно меньше мощности пушки, поэтому и вес гаубицы в 2 – 3 раза меньше веса пушки при одном и том же калибре. При одинаковом с пушкой весе гаубицы имеют значительно больший калибр. В современной артиллерии применяются гаубицы от 122 -мм и выше.

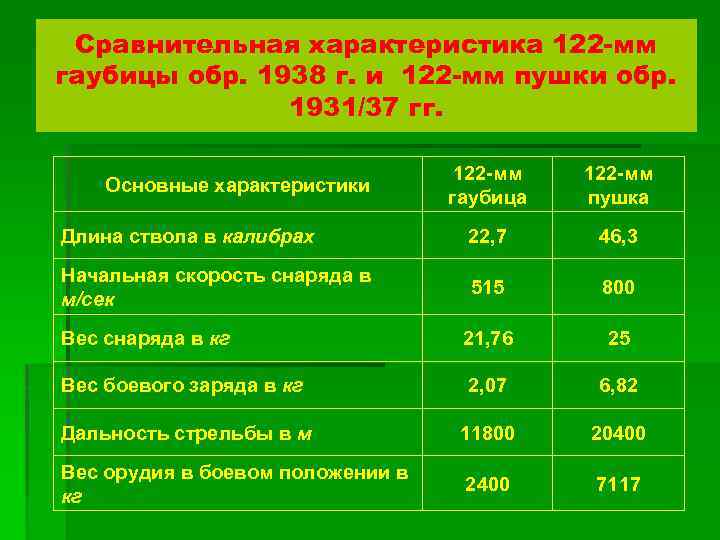

Сравнительная характеристика 122 -мм гаубицы обр. 1938 г. и 122 -мм пушки обр. 1931/37 гг. 122 -мм гаубица 122 -мм пушка Длина ствола в калибрах 22, 7 46, 3 Начальная скорость снаряда в м/сек 515 800 Вес снаряда в кг 21, 76 25 Вес боевого заряда в кг 2, 07 6, 82 Дальность стрельбы в м 11800 20400 Вес орудия в боевом положении в кг 2400 7117 Основные характеристики
Гаубицы-пушки Существуют также орудия промежуточного типа – гаубицыпушки, например, 152 -мм гаубица-пушка обр. 1937 г. Это орудие при полном заряде имеет начальную скорость снаряда 655 м/сек, следовательно, может решать боевые задачи, которые обычно решают пушки, а благодаря наличию большого числа зарядов и большого угла вертикального обстрела это орудие может решать боевые задачи гаубиц.
§ 1. JPG

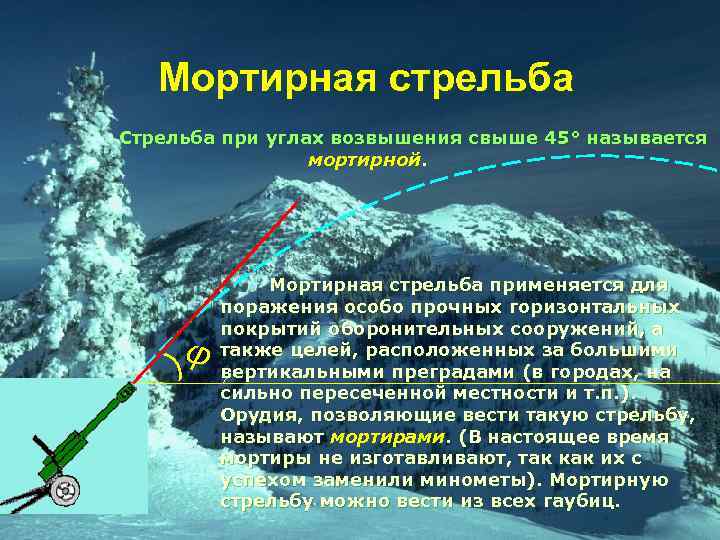

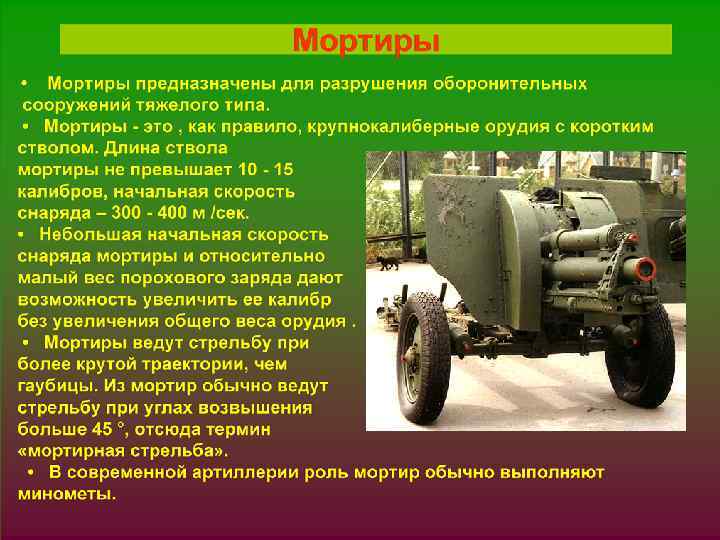

Мортирная стрельба Стрельба при углах возвышения свыше 45° называется мортирной. φ ) Мортирная стрельба применяется для поражения особо прочных горизонтальных покрытий оборонительных сооружений, а также целей, расположенных за большими вертикальными преградами (в городах, на сильно пересеченной местности и т. п. ). Орудия, позволяющие вести такую стрельбу, называют мортирами. (В настоящее время мортиры не изготавливают, так как их с успехом заменили минометы). Мортирную стрельбу можно вести из всех гаубиц.

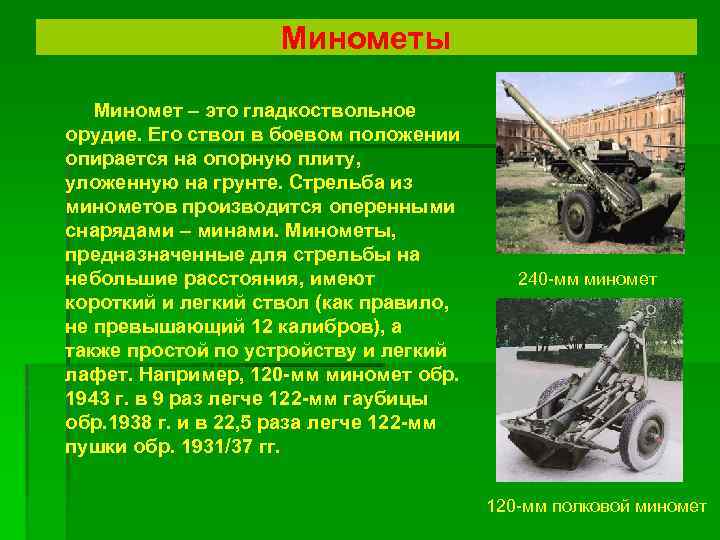

Минометы Миномет – это гладкоствольное орудие. Его ствол в боевом положении опирается на опорную плиту, уложенную на грунте. Стрельба из минометов производится оперенными снарядами – минами. Минометы, предназначенные для стрельбы на небольшие расстояния, имеют короткий и легкий ствол (как правило, не превышающий 12 калибров), а также простой по устройству и легкий лафет. Например, 120 -мм миномет обр. 1943 г. в 9 раз легче 122 -мм гаубицы обр. 1938 г. и в 22, 5 раза легче 122 -мм пушки обр. 1931/37 гг. 240 -мм миномет 120 -мм полковой миномет

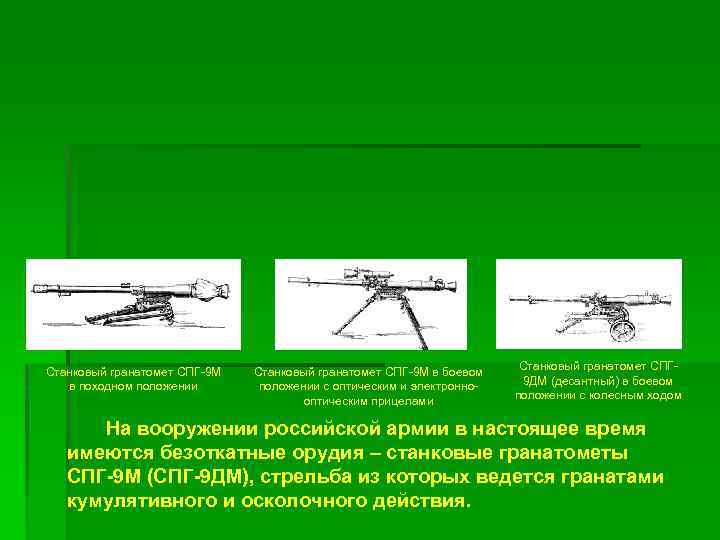

Станковый гранатомет СПГ-9 М в походном положении Станковый гранатомет СПГ-9 М в боевом положении с оптическим и электроннооптическим прицелами Станковый гранатомет СПГ 9 ДМ (десантный) в боевом положении с колесным ходом На вооружении российской армии в настоящее время имеются безоткатные орудия – станковые гранатометы СПГ-9 М (СПГ-9 ДМ), стрельба из которых ведется гранатами кумулятивного и осколочного действия.

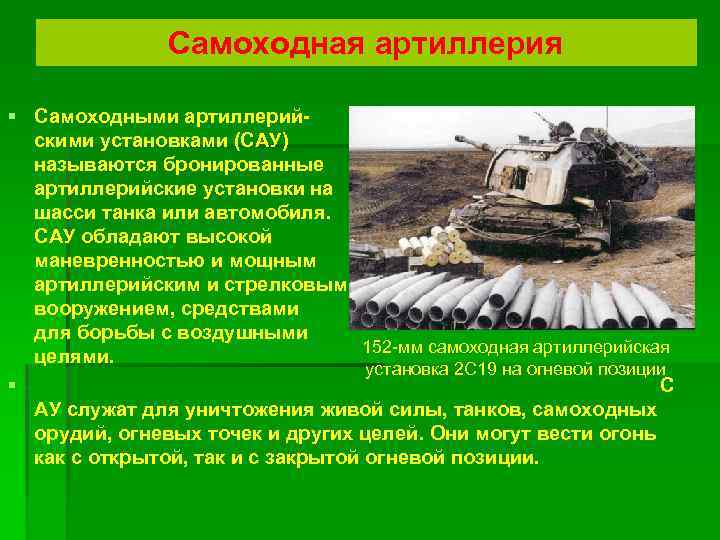

Самоходная артиллерия § Самоходными артиллерийскими установками (САУ) называются бронированные артиллерийские установки на шасси танка или автомобиля. САУ обладают высокой маневренностью и мощным артиллерийским и стрелковым вооружением, средствами для борьбы с воздушными 152 -мм самоходная артиллерийская целями. установка 2 С 19 на огневой позиции § С АУ служат для уничтожения живой силы, танков, самоходных орудий, огневых точек и других целей. Они могут вести огонь как с открытой, так и с закрытой огневой позиции.

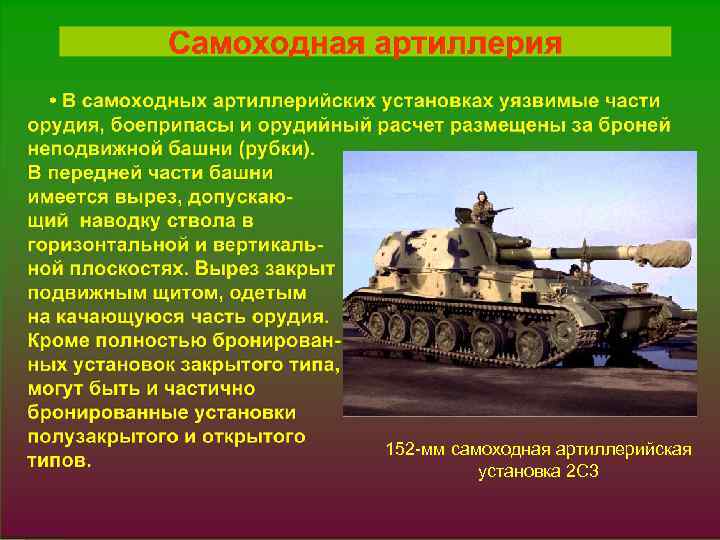

152 -мм самоходная артиллерийская установка 2 С 3

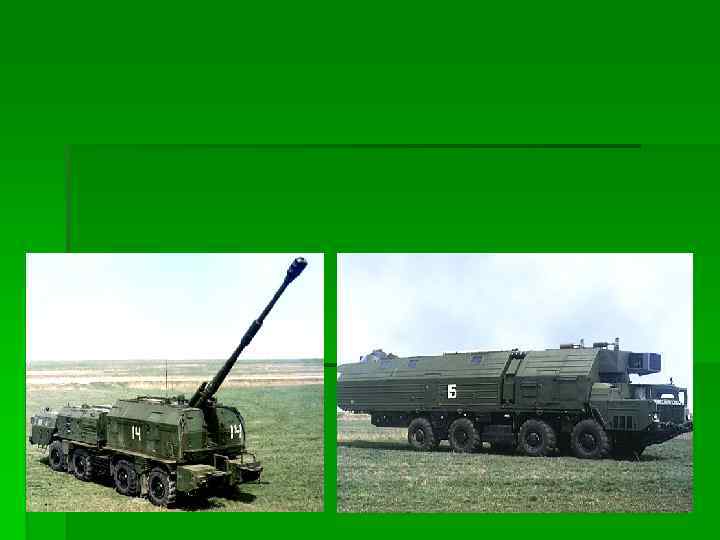

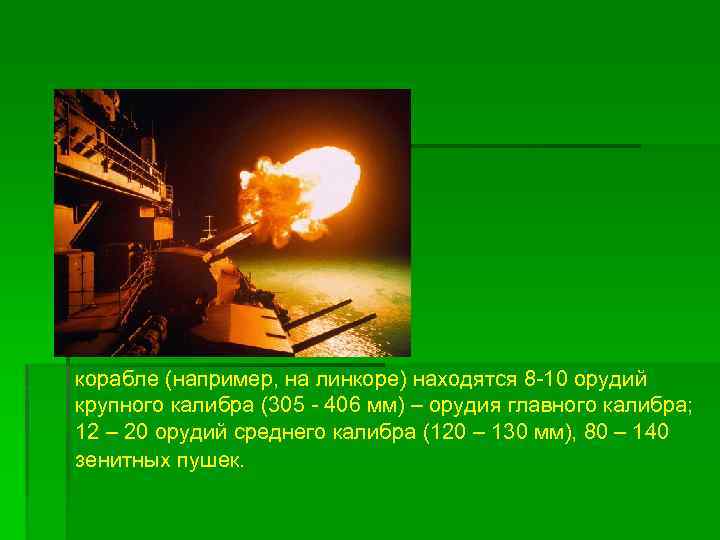

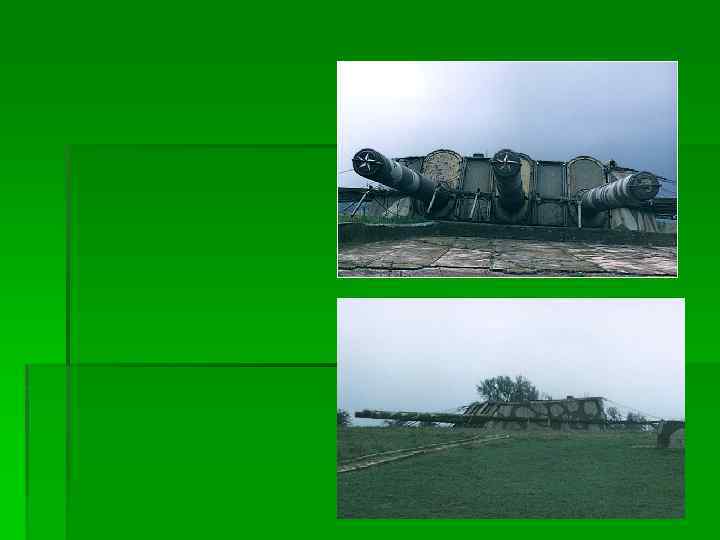

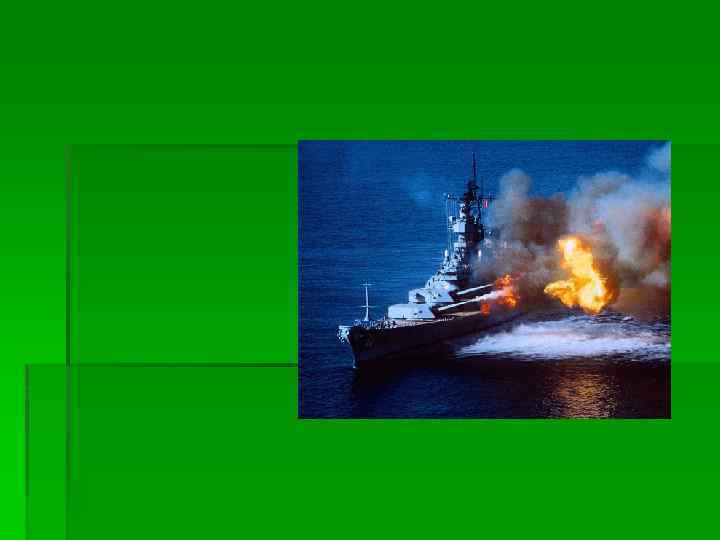

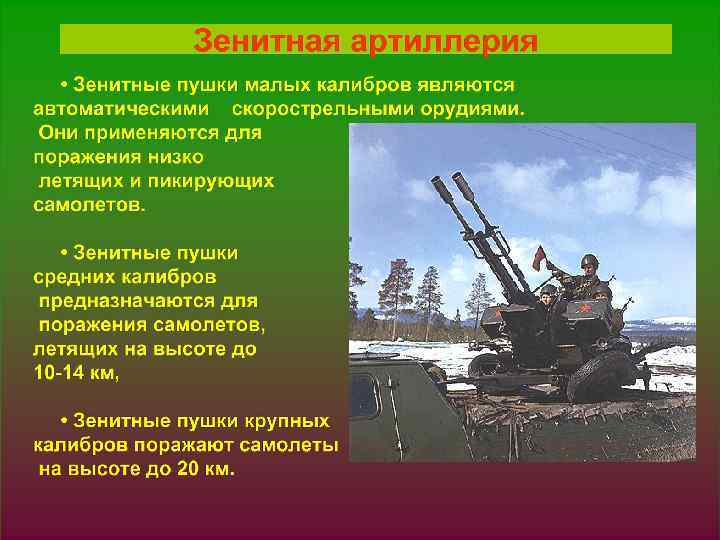

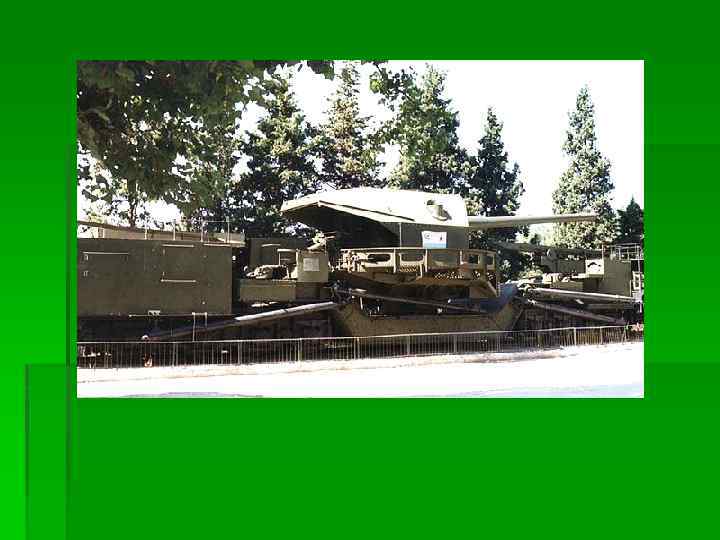

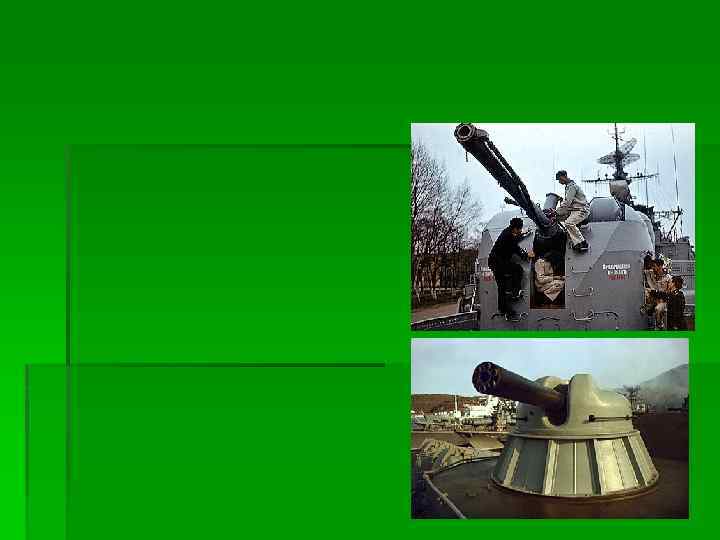

корабле (например, на линкоре) находятся 8 -10 орудий крупного калибра (305 - 406 мм) – орудия главного калибра; 12 – 20 орудий среднего калибра (120 – 130 мм), 80 – 140 зенитных пушек.

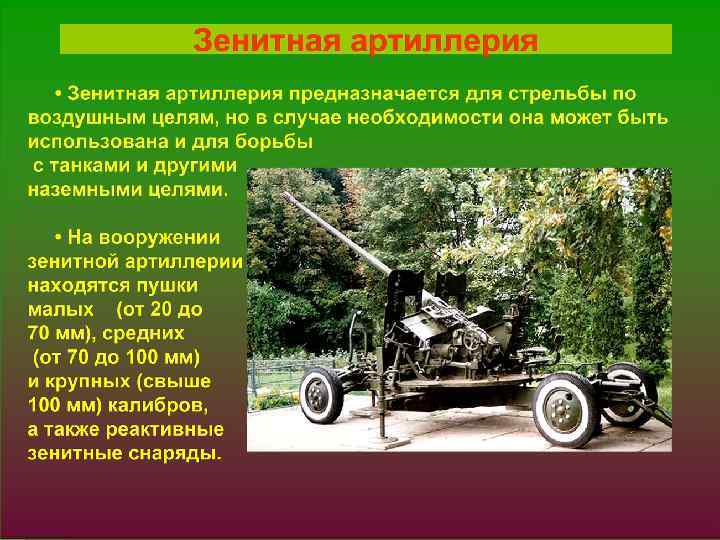

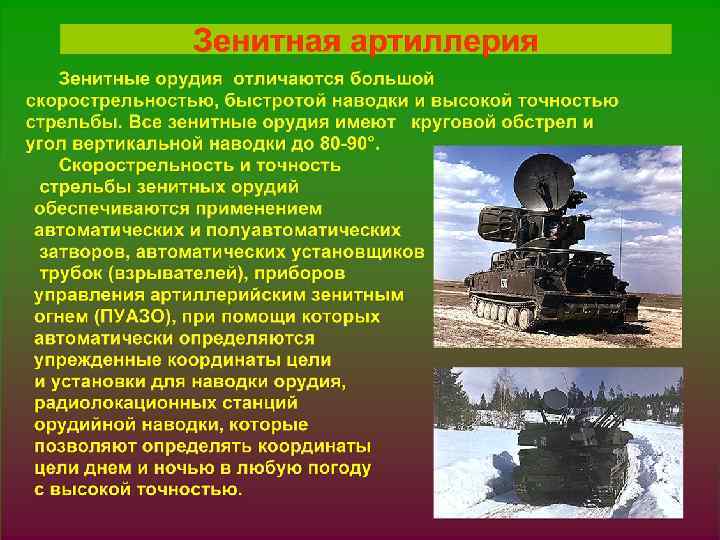

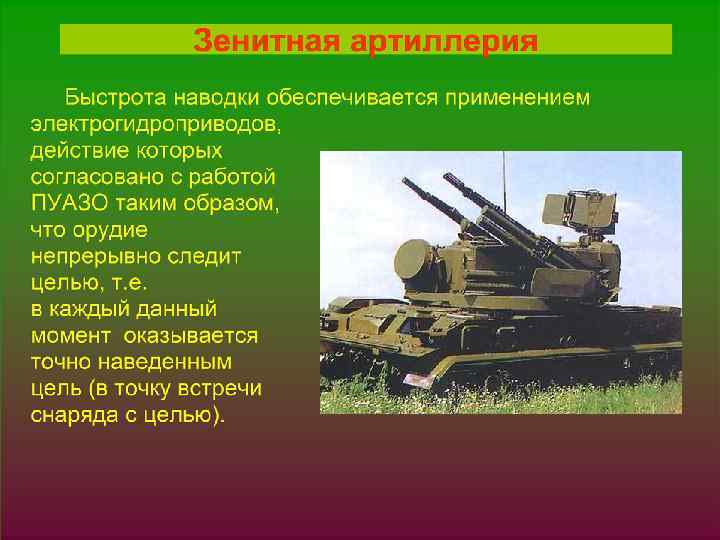

§ 1. JPG

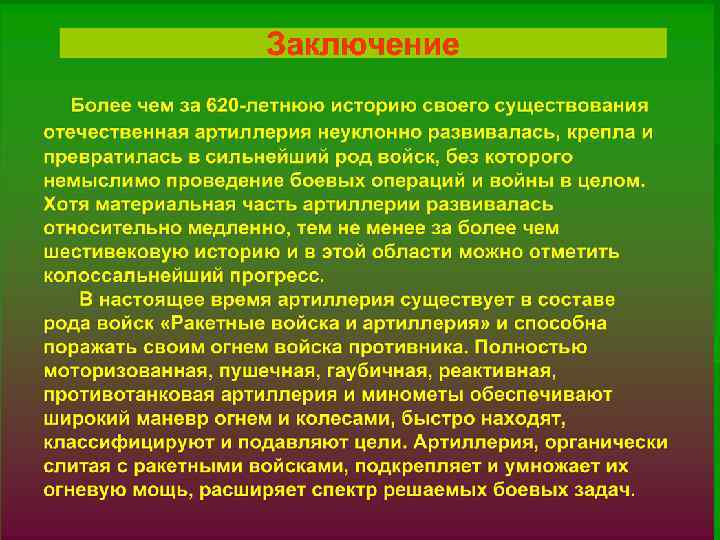

§ 1. JPG
§ 1. JPG Автор и составитель слайд - фильма
