САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНИКАЦИЙ САНКТ- ПЕТЕРБУРГ 1
ские иче Техн аны охр тва редс с тра име пер 2
3

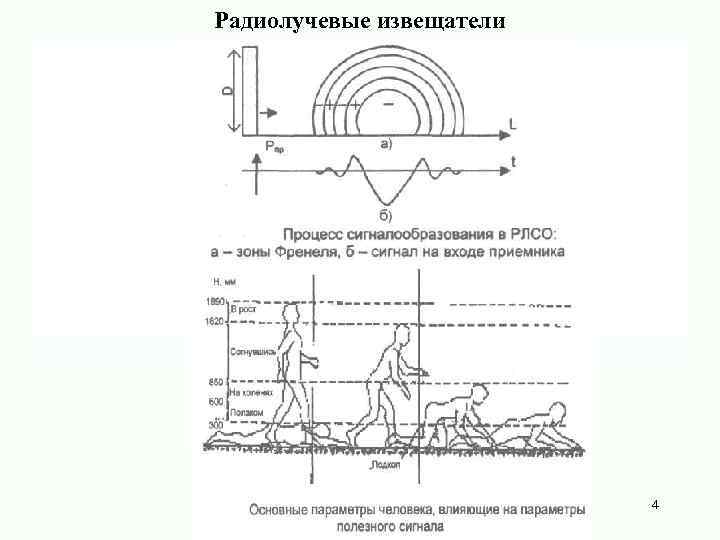

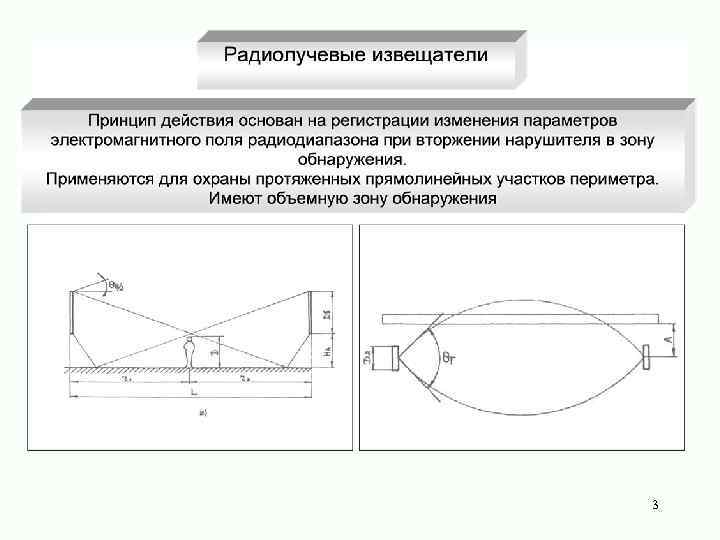

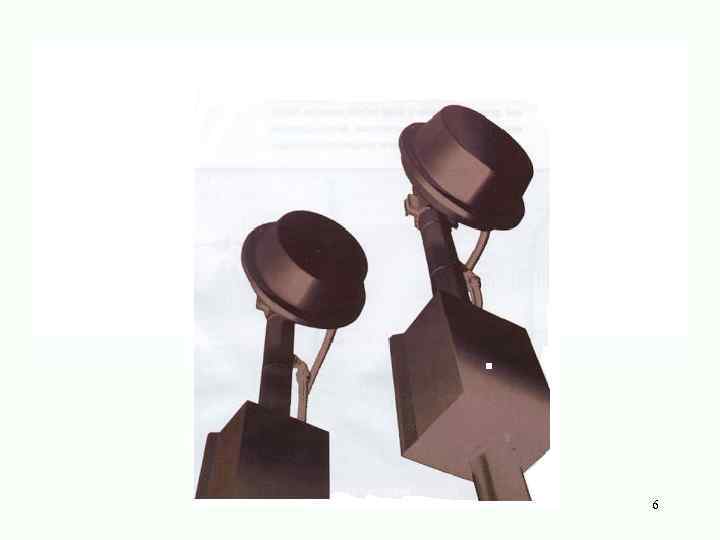

Радиолучевые извещатели 4

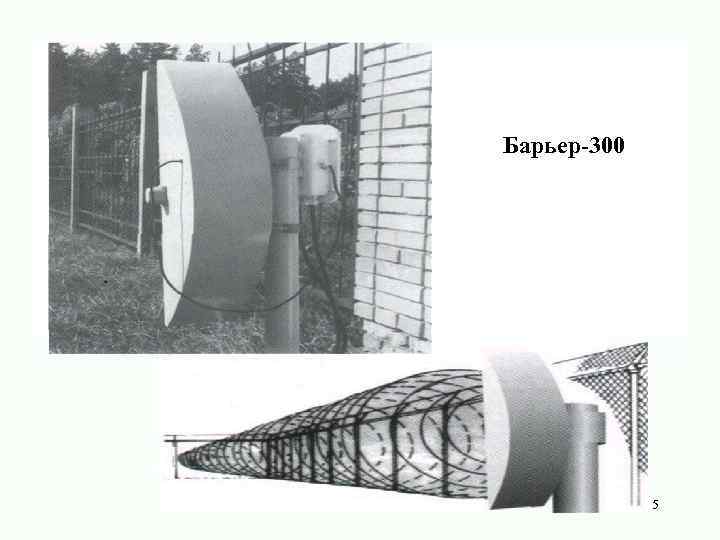

Барьер-300 5
6

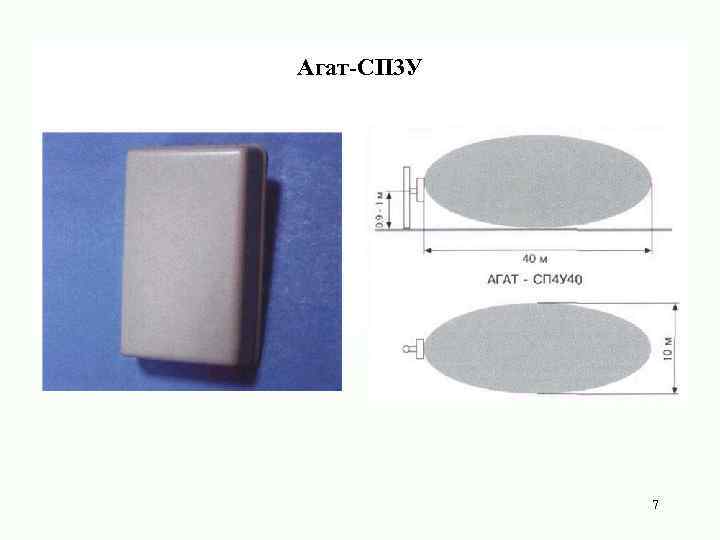

Агат-СП 3 У 7

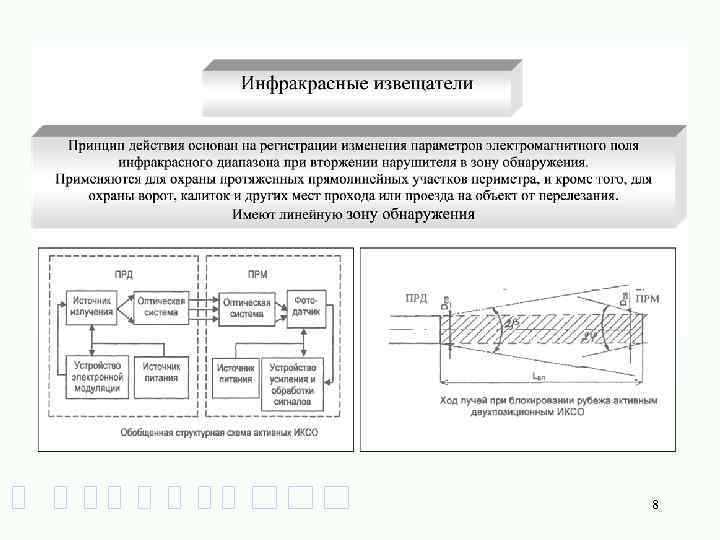

8
СПЭК-7 СПЭК-8 Вектор-СПЭК-5 9

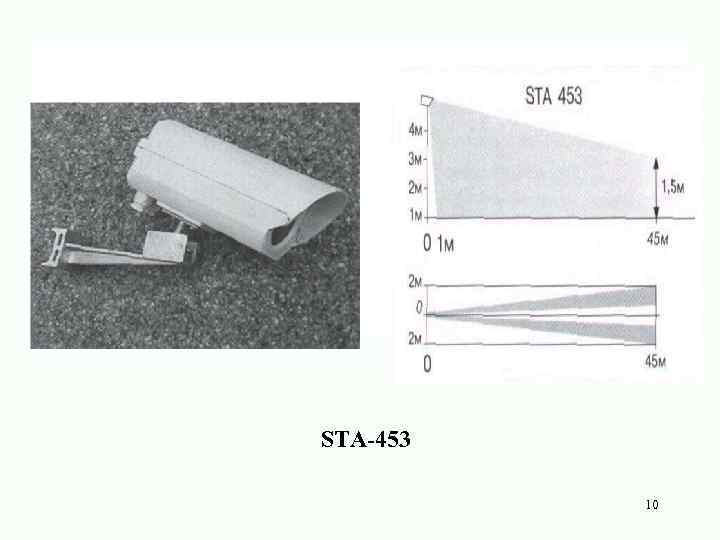

STA-453 10

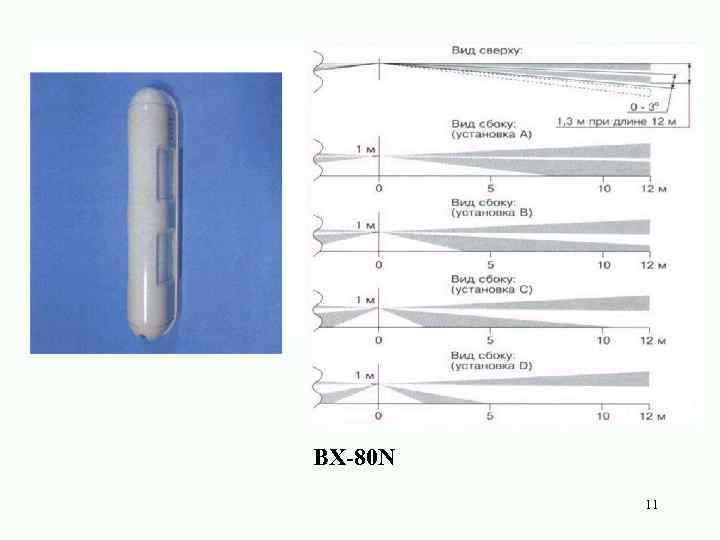

BX-80 N 11

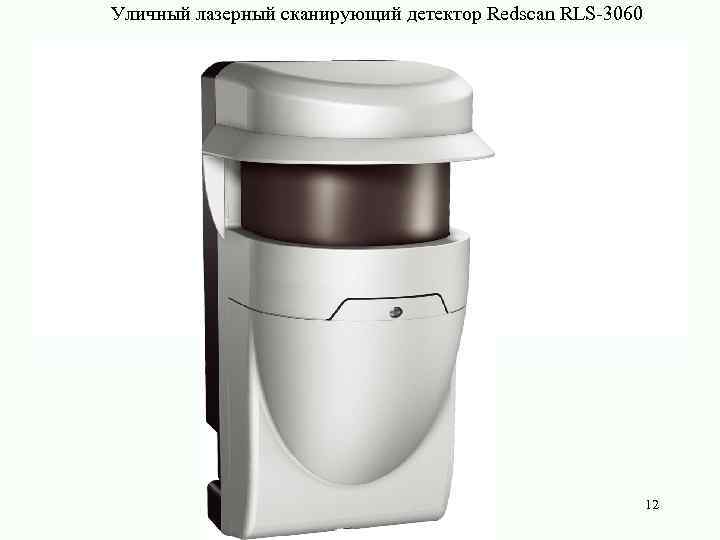

Уличный лазерный сканирующий детектор Redscan RLS-3060 12

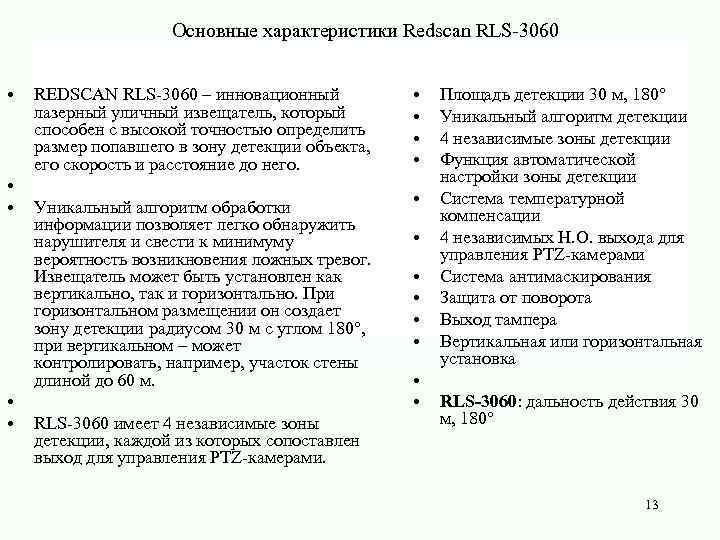

Основные характеристики Redscan RLS-3060 • • • REDSCAN RLS-3060 – инновационный лазерный уличный извещатель, который способен с высокой точностью определить размер попавшего в зону детекции объекта, его скорость и расстояние до него. Уникальный алгоритм обработки информации позволяет легко обнаружить нарушителя и свести к минимуму вероятность возникновения ложных тревог. Извещатель может быть установлен как вертикально, так и горизонтально. При горизонтальном размещении он создает зону детекции радиусом 30 м с углом 180°, при вертикальном – может контролировать, например, участок стены длиной до 60 м. RLS-3060 имеет 4 независимые зоны детекции, каждой из которых сопоставлен выход для управления PTZ-камерами. • • • Площадь детекции 30 м, 180° Уникальный алгоритм детекции 4 независимые зоны детекции Функция автоматической настройки зоны детекции Система температурной компенсации 4 независимых Н. О. выхода для управления PTZ-камерами Система антимаскирования Защита от поворота Выход тампера Вертикальная или горизонтальная установка RLS-3060: дальность действия 30 м, 180° 13

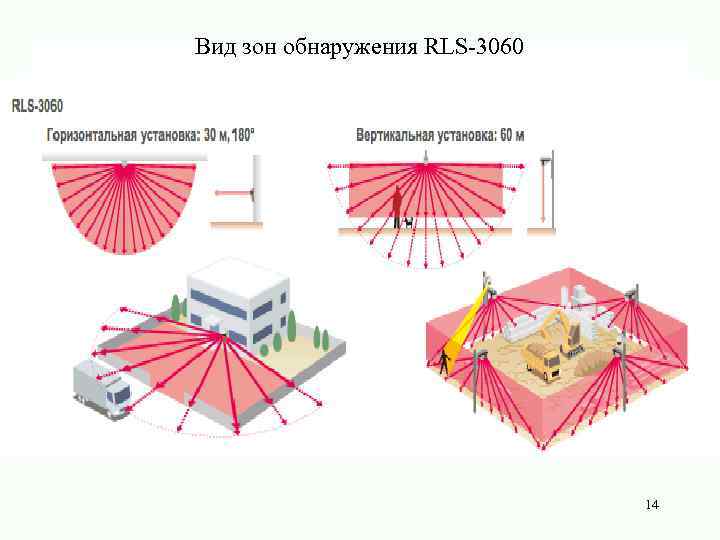

Вид зон обнаружения RLS-3060 14

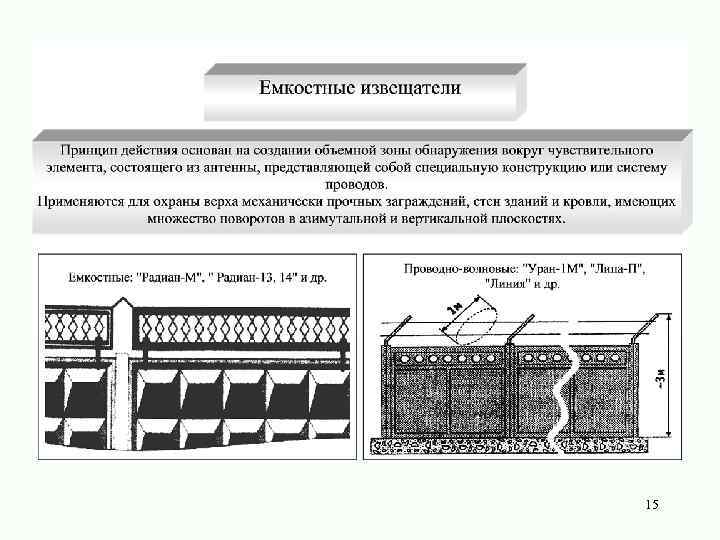

15

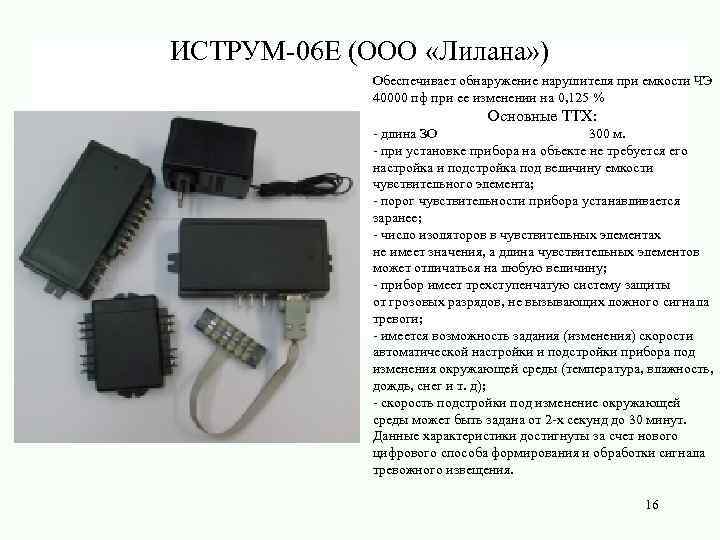

ИСТРУМ-06 Е (ООО «Лилана» ) Обеспечивает обнаружение нарушителя при емкости ЧЭ 40000 пф при ее изменении на 0, 125 % Основные ТТХ: - длина ЗО 300 м. - при установке прибора на объекте не требуется его настройка и подстройка под величину емкости чувствительного элемента; - порог чувствительности прибора устанавливается заранее; - число изоляторов в чувствительных элементах не имеет значения, а длина чувствительных элементов может отличаться на любую величину; - прибор имеет трехступенчатую систему защиты от грозовых разрядов, не вызывающих ложного сигнала тревоги; - имеется возможность задания (изменения) скорости автоматической настройки и подстройки прибора под изменения окружающей среды (температура, влажность, дождь, снег и т. д); - скорость подстройки под изменение окружающей среды может быть задана от 2 -х секунд до 30 минут. Данные характеристики достигнуты за счет нового цифрового способа формирования и обработки сигнала тревожного извещения. 16

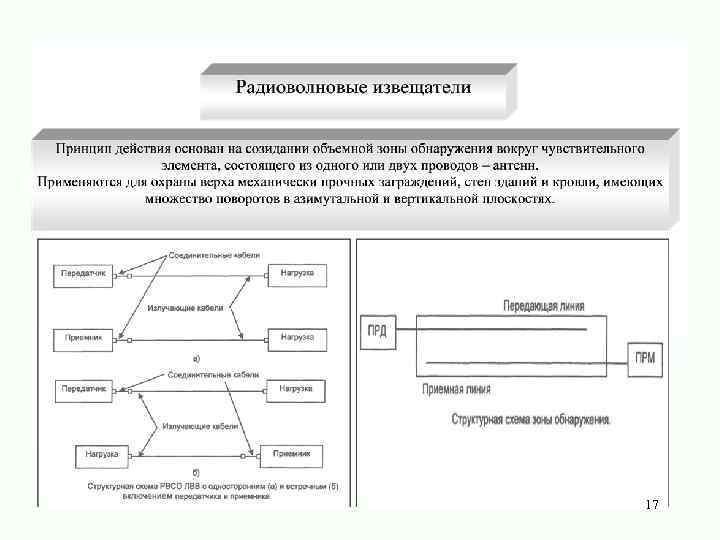

17

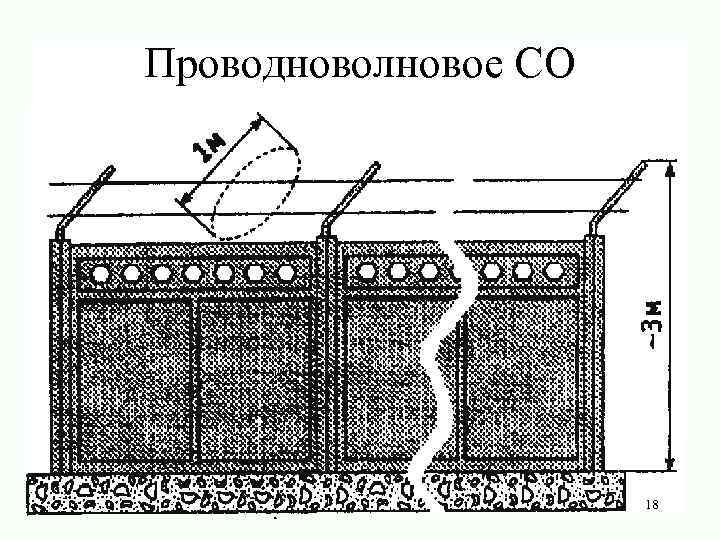

Проводноволновое СО 18

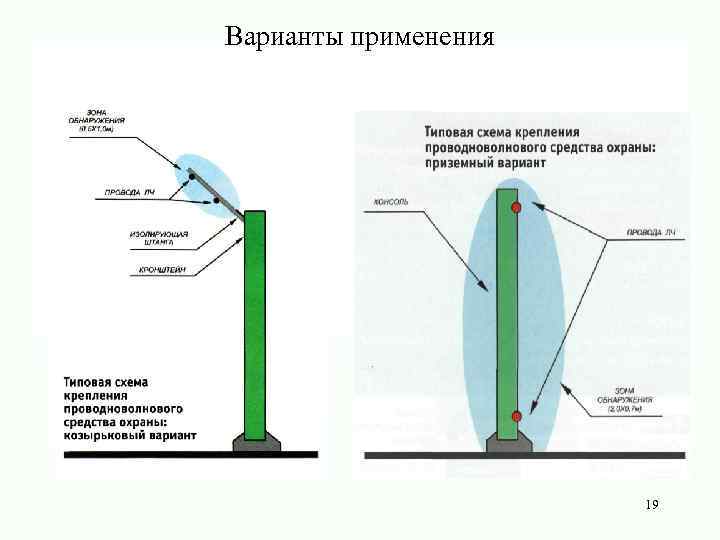

Варианты применения 19

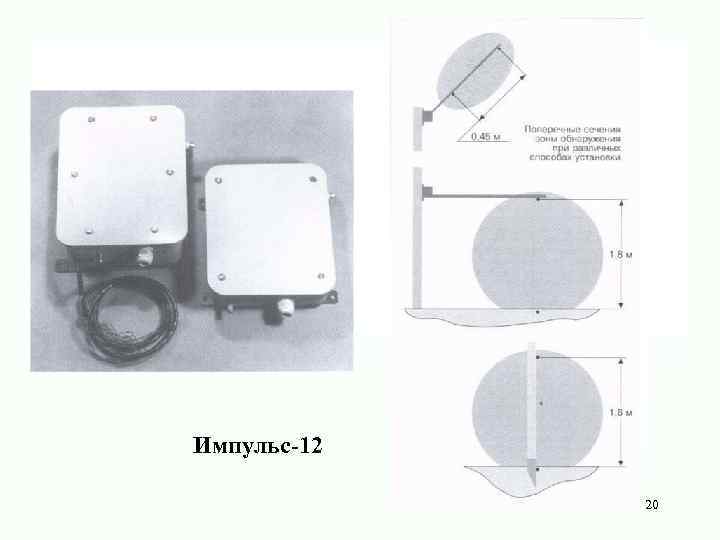

Импульс-12 20

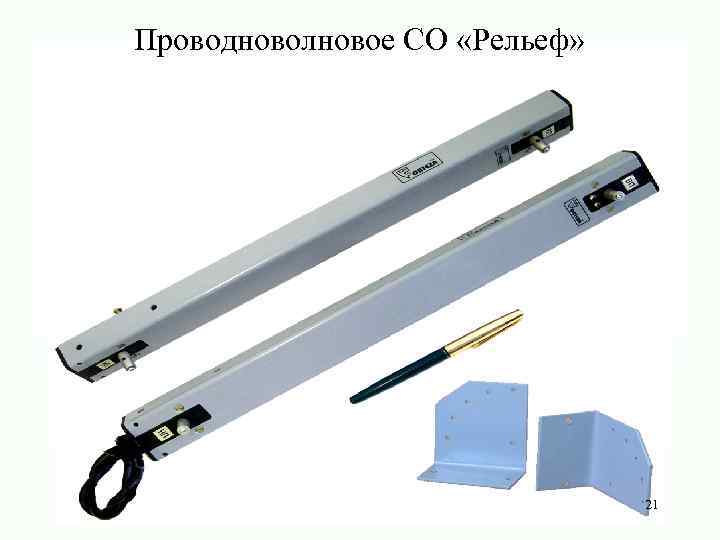

Проводноволновое СО «Рельеф» 21

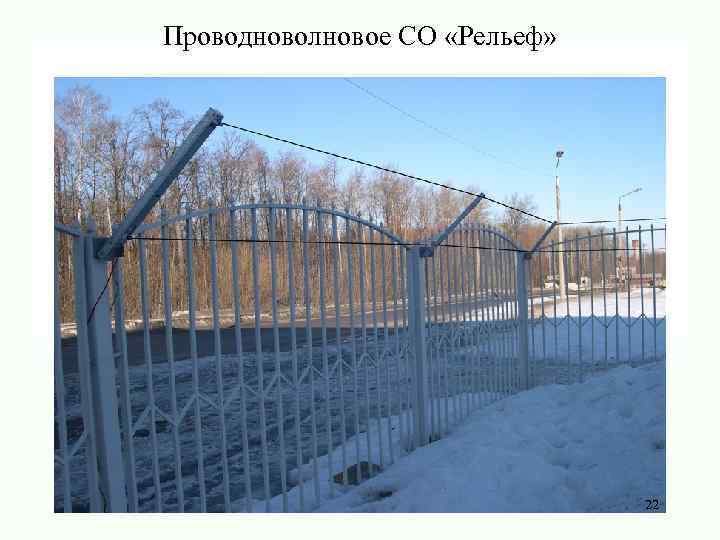

Проводноволновое СО «Рельеф» 22

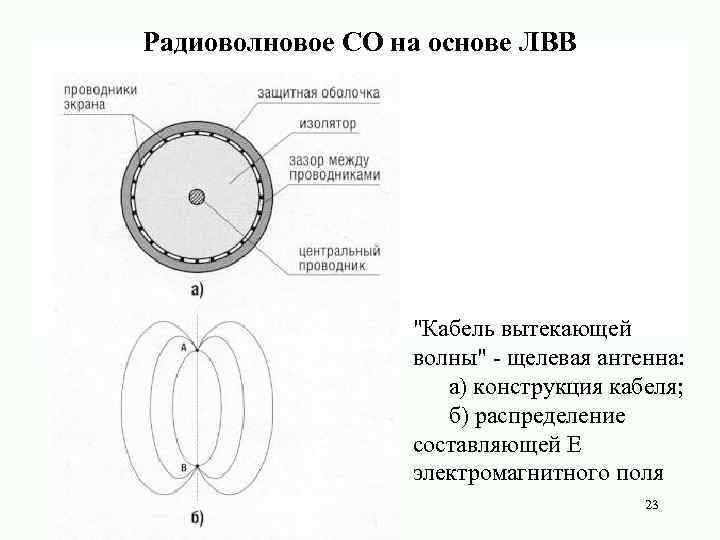

Радиоволновое СО на основе ЛВВ "Кабель вытекающей волны" - щелевая антенна: а) конструкция кабеля; б) распределение составляющей Е электромагнитного поля 23

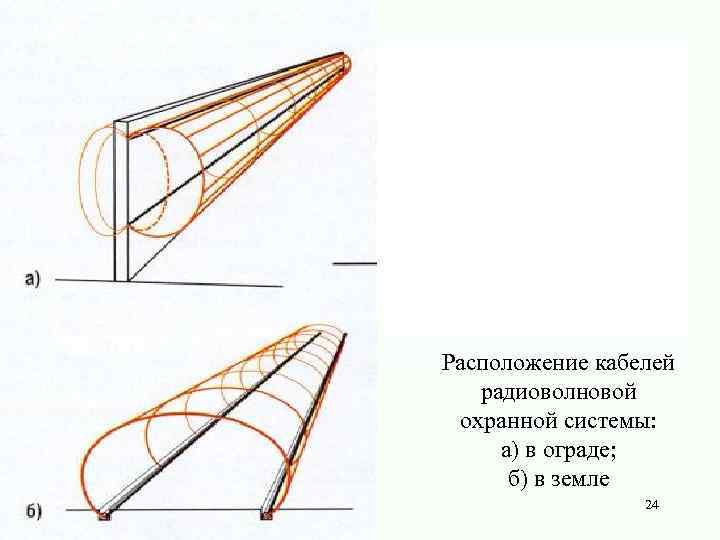

Расположение кабелей радиоволновой охранной системы: а) в ограде; б) в земле 24

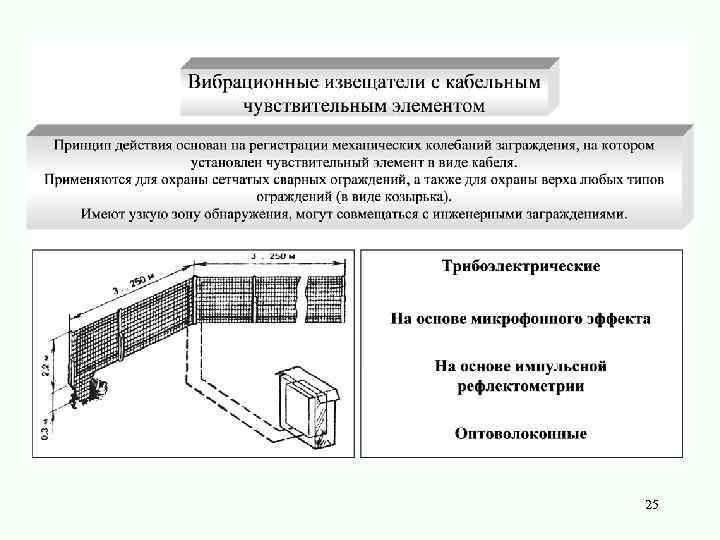

25

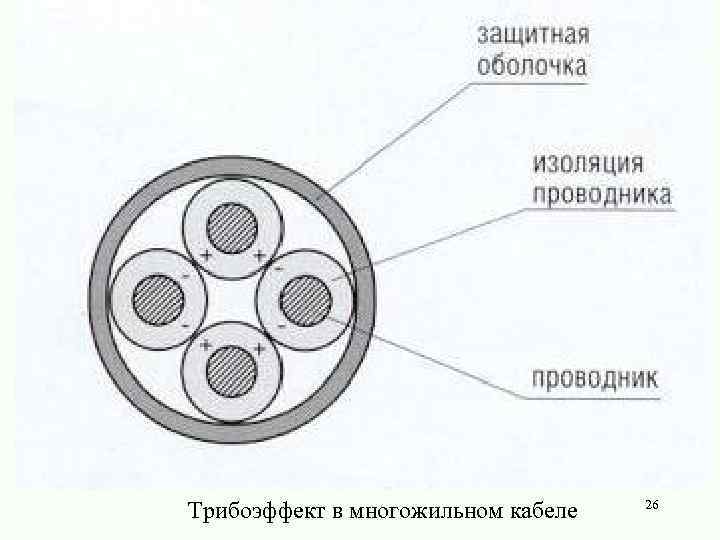

Трибоэффект в многожильном кабеле 26

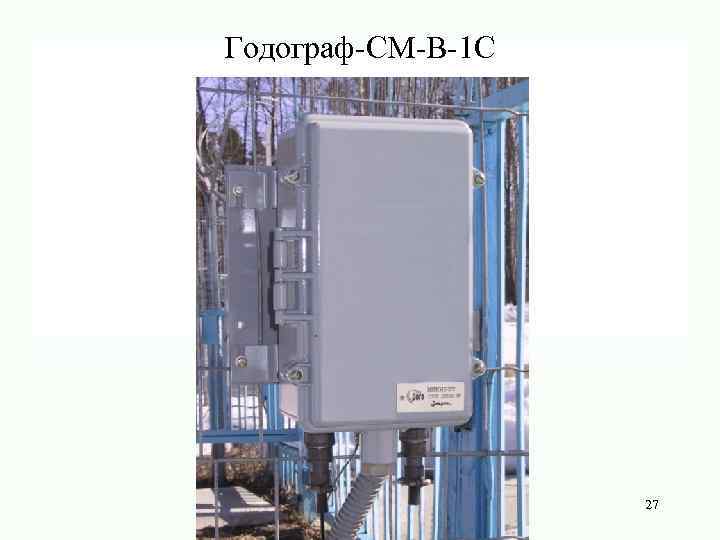

Годограф-СМ-В-1 С 27

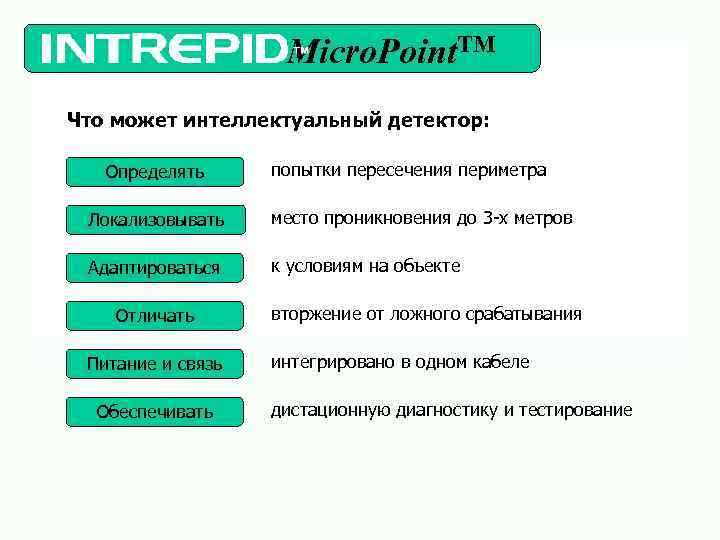

Micro. Point. TM Что может интеллектуальный детектор: Определять попытки пересечения периметра Локализовывать место проникновения до 3 -х метров Адаптироваться к условиям на объекте Отличать Питание и связь Обеспечивать вторжение от ложного срабатывания интегрировано в одном кабеле дистационную диагностику и тестирование

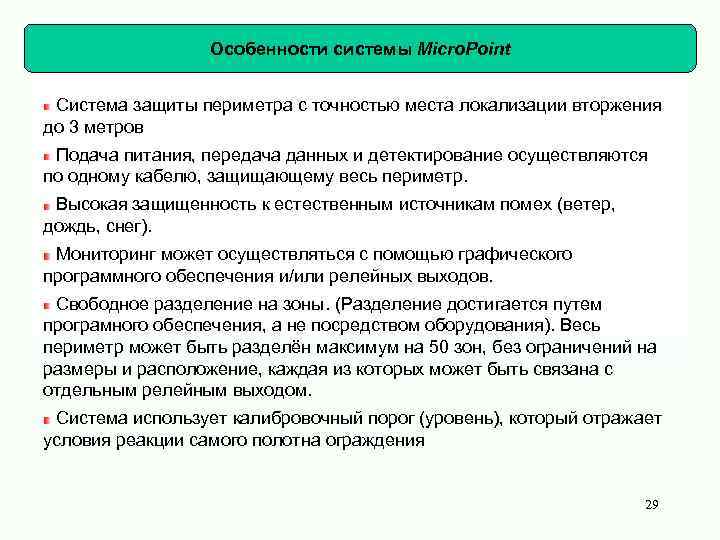

Особенности системы Micro. Point Система защиты периметра с точностью места локализации вторжения до 3 метров Подача питания, передача данных и детектирование осуществляются по одному кабелю, защищающему весь периметр. Высокая защищенность к естественным источникам помех (ветер, дождь, снег). Мониторинг может осуществляться с помощью графического программного обеспечения и/или релейных выходов. Свободное разделение на зоны. (Разделение достигается путем програмного обеспечения, а не посредством оборудования). Весь периметр может быть разделён максимум на 50 зон, без ограничений на размеры и расположение, каждая из которых может быть связана с отдельным релейным выходом. Система использует калибровочный порог (уровень), который отражает условия реакции самого полотна ограждения 29

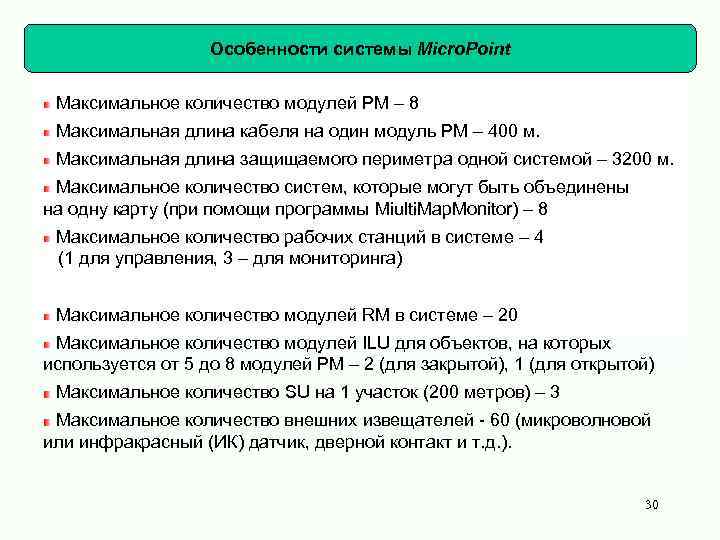

Особенности системы Micro. Point Максимальное количество модулей РМ – 8 Максимальная длина кабеля на один модуль РМ – 400 м. Максимальная длина защищаемого периметра одной системой – 3200 м. Максимальное количество систем, которые могут быть объединены на одну карту (при помощи программы Miulti. Map. Monitor) – 8 Максимальное количество рабочих станций в системе – 4 (1 для управления, 3 – для мониторинга) Максимальное количество модулей RM в системе – 20 Максимальное количество модулей ILU для объектов, на которых используется от 5 до 8 модулей РМ – 2 (для закрытой), 1 (для открытой) Максимальное количество SU на 1 участок (200 метров) – 3 Максимальное количество внешних извещателей - 60 (микроволновой или инфракрасный (ИК) датчик, дверной контакт и т. д. ). 30

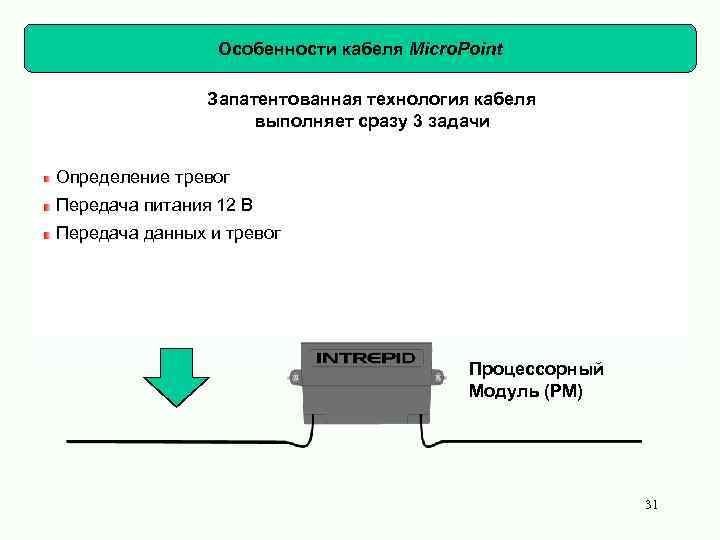

Особенности кабеля Micro. Point Запатентованная технология кабеля выполняет сразу 3 задачи Определение тревог Передача питания 12 В Передача данных и тревог Процессорный Модуль (PM) 31

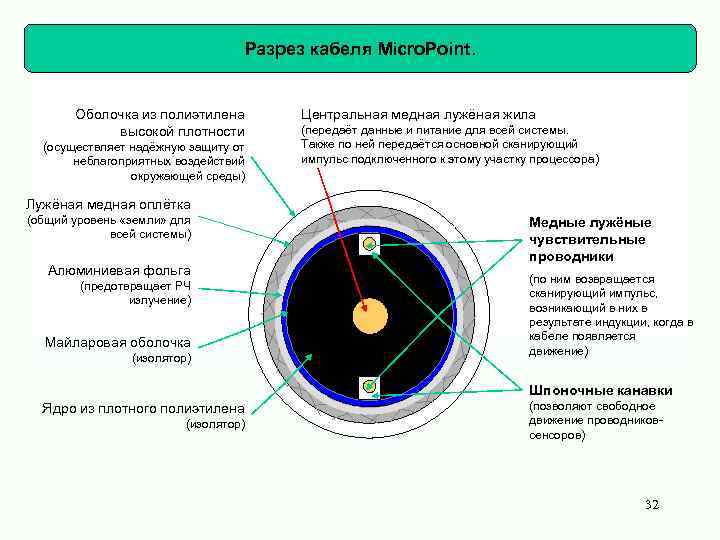

Разрез кабеля Micro. Point. Оболочка из полиэтилена высокой плотности (осуществляет надёжную защиту от неблагоприятных воздействий окружающей среды) Центральная медная лужёная жила (передаёт данные и питание для всей системы. Также по ней передаётся основной сканирующий импульс подключенного к этому участку процессора) Лужёная медная оплётка (общий уровень «земли» для всей системы) Алюминиевая фольга (предотвращает РЧ излучение) Майларовая оболочка (изолятор) Медные лужёные чувствительные проводники (по ним возвращается сканирующий импульс, возникающий в них в результате индукции, когда в кабеле появляется движение) Шпоночные канавки Ядро из плотного полиэтилена (изолятор) (позволяют свободное движение проводниковсенсоров) 32

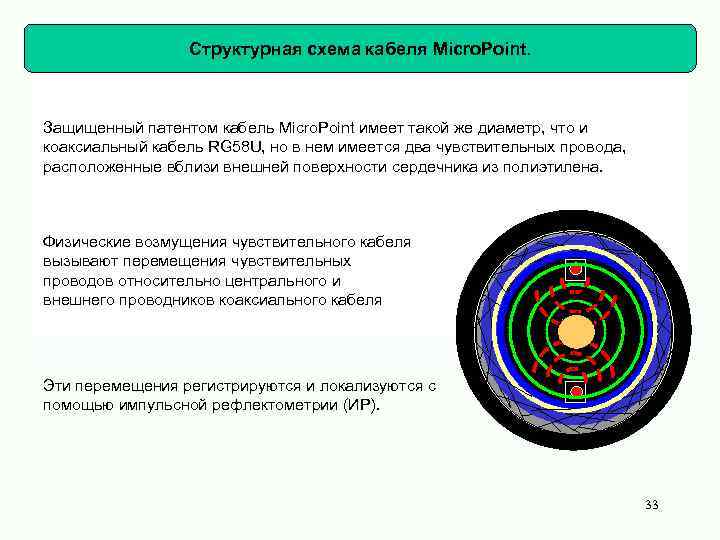

Структурная схема кабеля Micro. Point. Защищенный патентом кабель Micro. Point имеет такой же диаметр, что и коаксиальный кабель RG 58 U, но в нем имеется два чувствительных провода, расположенные вблизи внешней поверхности сердечника из полиэтилена. Физические возмущения чувствительного кабеля вызывают перемещения чувствительных проводов относительно центрального и внешнего проводников коаксиального кабеля Эти перемещения регистрируются и локализуются с помощью импульсной рефлектометрии (ИР). 33

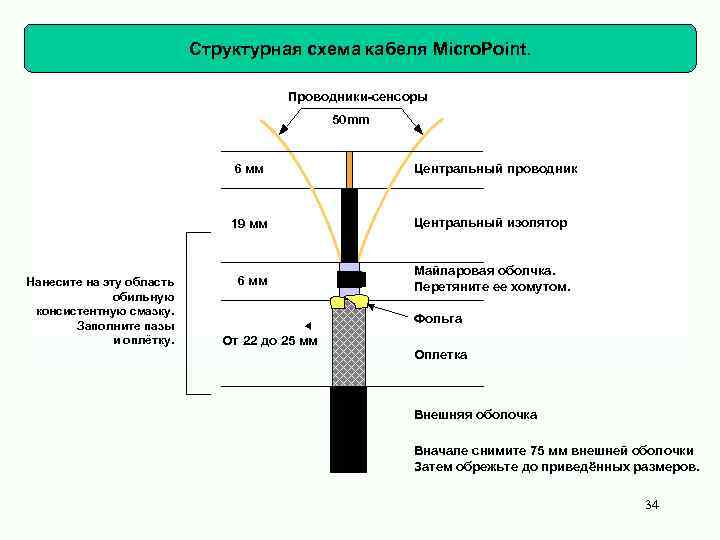

Структурная схема кабеля Micro. Point. Проводники-сенсоры 50 mm 6 мм 19 мм Нанесите на эту область обильную консистентную смазку. Заполните пазы и оплётку. Центральный проводник Центральный изолятор 6 мм Майларовая оболчка. Перетяните ее хомутом. Фольга От 22 до 25 мм Оплетка Внешняя оболочка Вначале снимите 75 мм внешней оболочки Затем обрежьте до приведённых размеров. 34

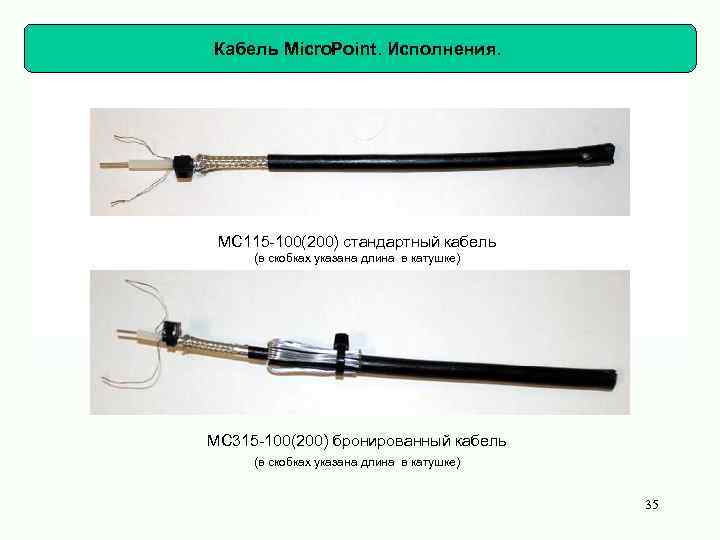

Кабель Micro. Point. Исполнения. MC 115 -100(200) стандартный кабель (в скобках указана длина в катушке) MC 315 -100(200) бронированный кабель (в скобках указана длина в катушке) 35

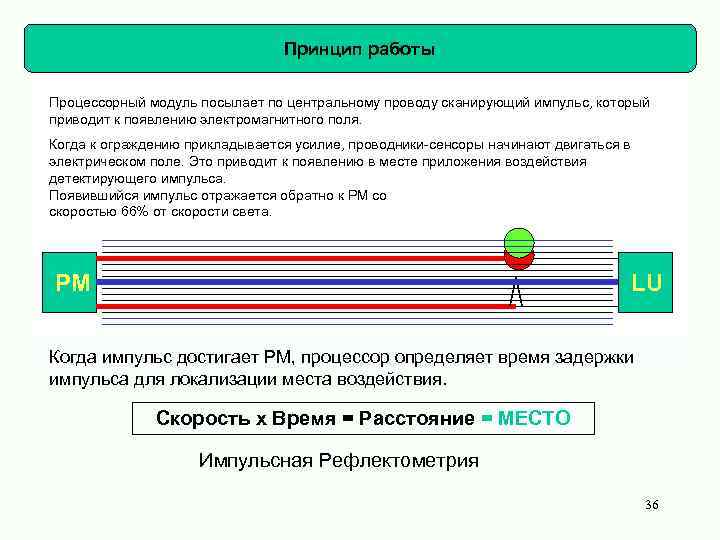

Принцип работы Процессорный модуль посылает по центральному проводу сканирующий импульс, который приводит к появлению электромагнитного поля. Когда к ограждению прикладывается усилие, проводники-сенсоры начинают двигаться в электрическом поле. Это приводит к появлению в месте приложения воздействия детектирующего импульса. Появившийся импульс отражается обратно к PM со скоростью 66% от скорости света. PM LU Когда импульс достигает PM, процессор определяет время задержки импульса для локализации места воздействия. Скорость x Время = Расстояние = МЕСТО Импульсная Рефлектометрия 36

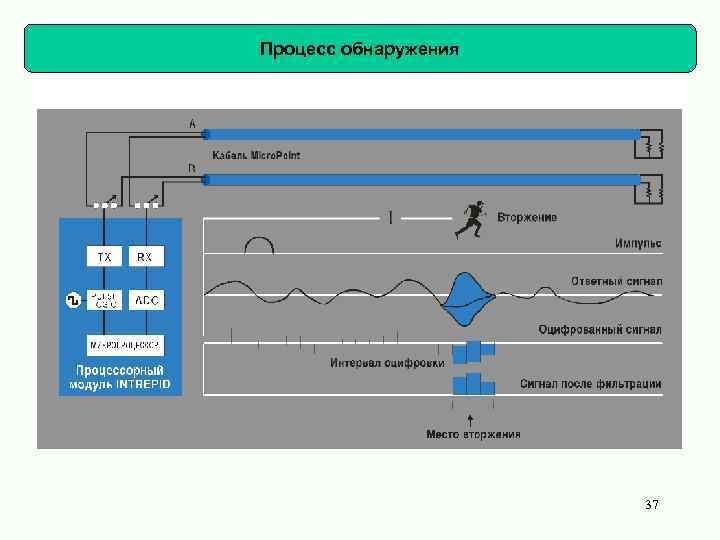

Процесс обнаружения 37

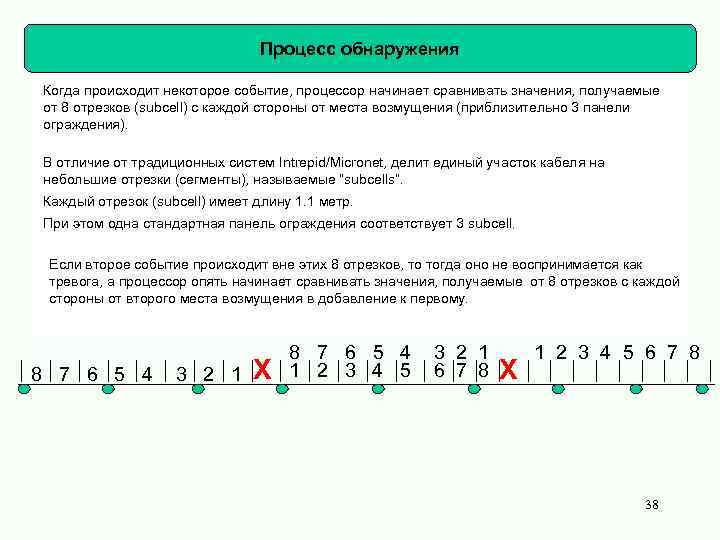

Процесс обнаружения Когда происходит некоторое событие, процессор начинает сравнивать значения, получаемые от 8 отрезков (subcell) с каждой стороны от места возмущения (приблизительно 3 панели ограждения). В отличие от традиционных систем Intrepid/Micronet, делит единый участок кабеля на небольшие отрезки (сегменты), называемые “subcells”. Каждый отрезок (subcell) имеет длину 1. 1 метр. При этом одна стандартная панель ограждения соответствует 3 subcell. Если второе событие происходит вне этих 8 отрезков, то тогда оно не воспринимается как тревога, а процессор опять начинает сравнивать значения, получаемые от 8 отрезков с каждой стороны от второго места возмущения в добавление к первому. 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 | | | | | | | 8 7 6 5 4 3 2 1 X 1 2 3 4 5 6 7 8 X 38

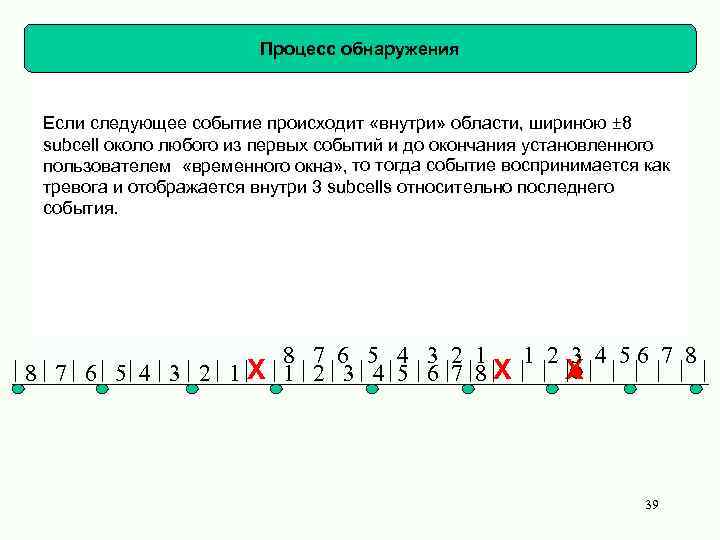

Процесс обнаружения Если следующее событие происходит «внутри» области, шириною ± 8 subcell около любого из первых событий и до окончания установленного пользователем «временного окна» , то тогда событие воспринимается как тревога и отображается внутри 3 subcells относительно последнего события. 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 | | | | | | | X 8 7 6 5 4 3 2 1 X 1 2 3 4 5 6 7 8 X 39

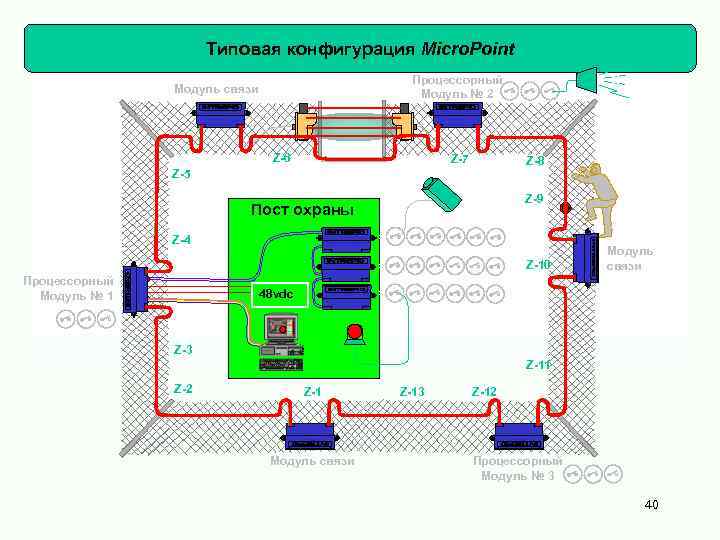

Типовая конфигурация Micro. Point Процессорный = Модуль № 2 Модуль связи Z-6 Z-7 Z-8 Z-5 Z-9 Пост охраны = Z-4 Z-10 = Процессорный Модуль № 1 Модуль связи = 48 vdc = Z-3 Z-11 Z-2 Z-1 Модуль связи Z-13 Z-12 Процессорный Модуль № 3= 40

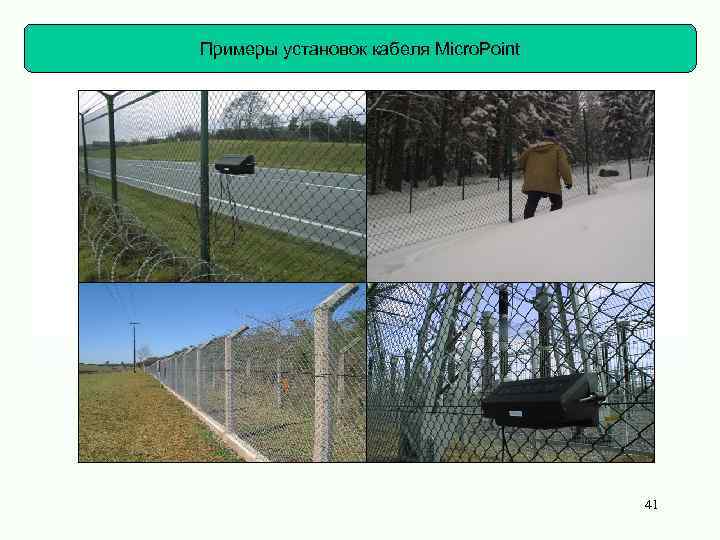

Примеры установок кабеля Micro. Point Perimeters Examples – Micro. Point Cable 41

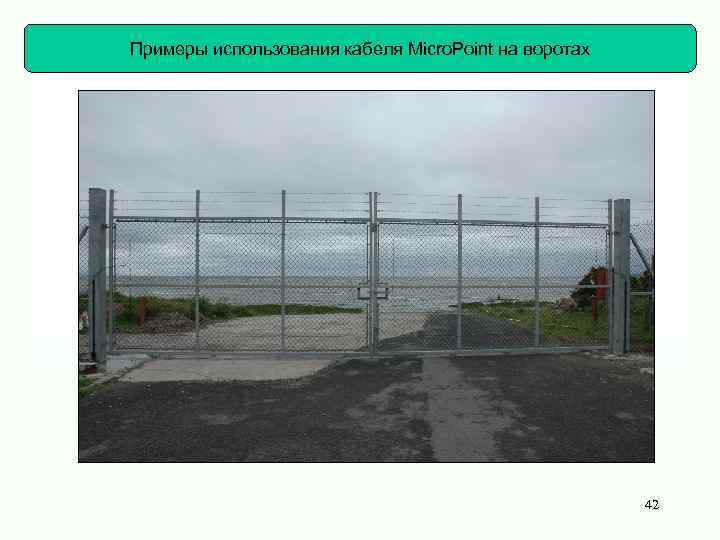

Free Format Zoning Примеры использования кабеля Micro. Point на воротах 42

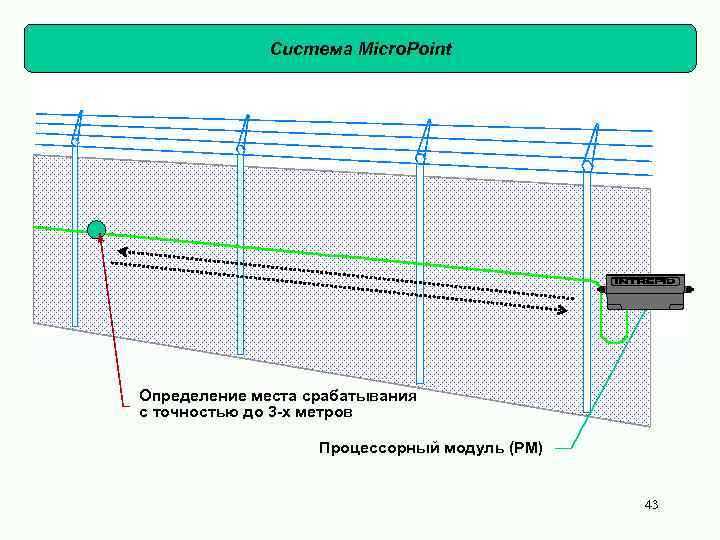

Система Micro. Point Определение места срабатывания с точностью до 3 -х метров Процессорный модуль (PM) 43

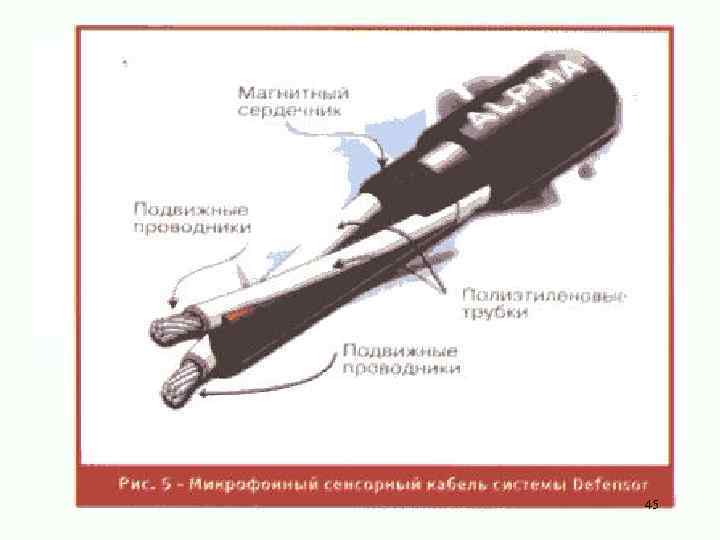

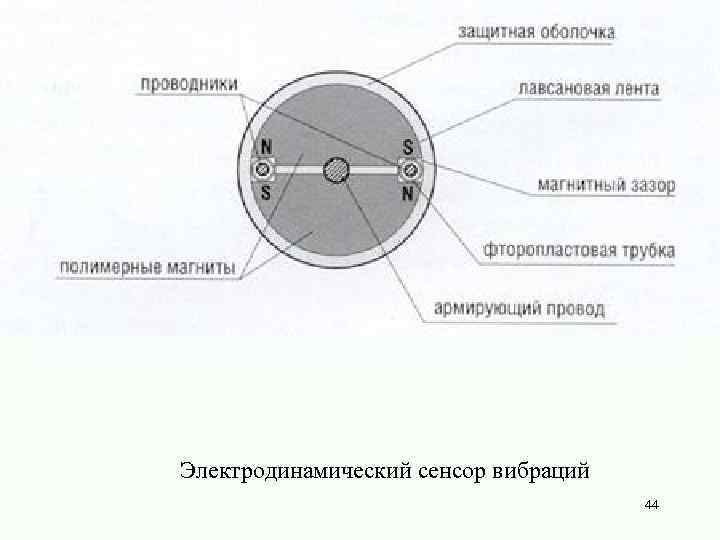

Электродинамический сенсор вибраций 44
45

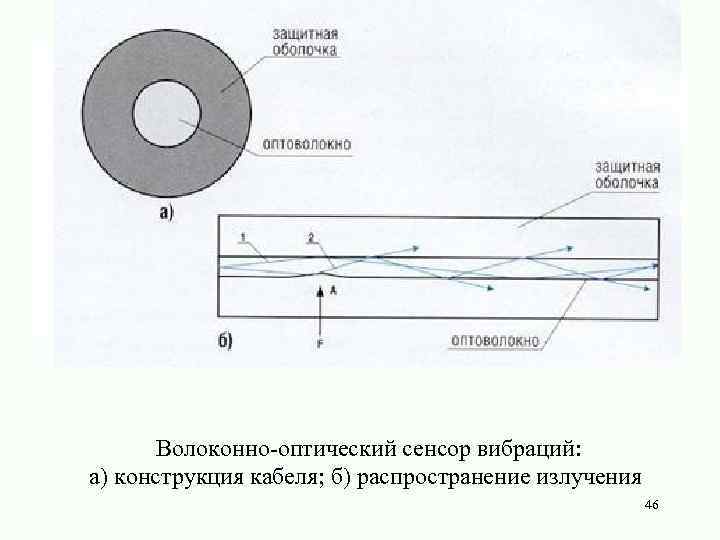

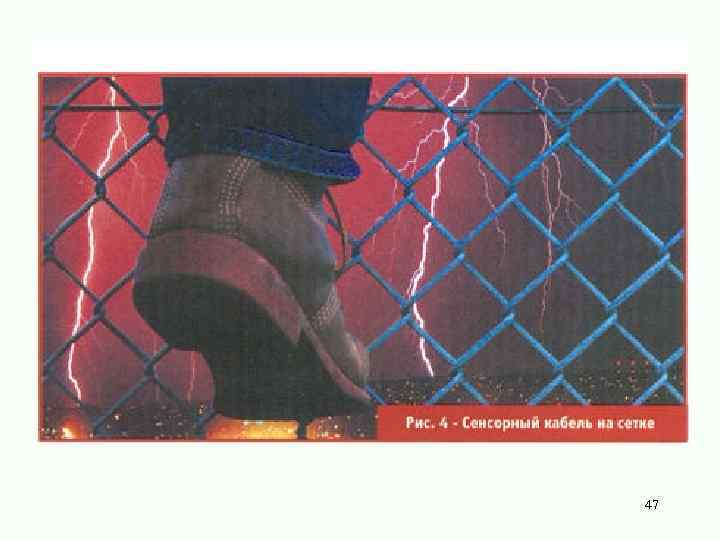

Волоконно-оптический сенсор вибраций: а) конструкция кабеля; б) распространение излучения 46
47

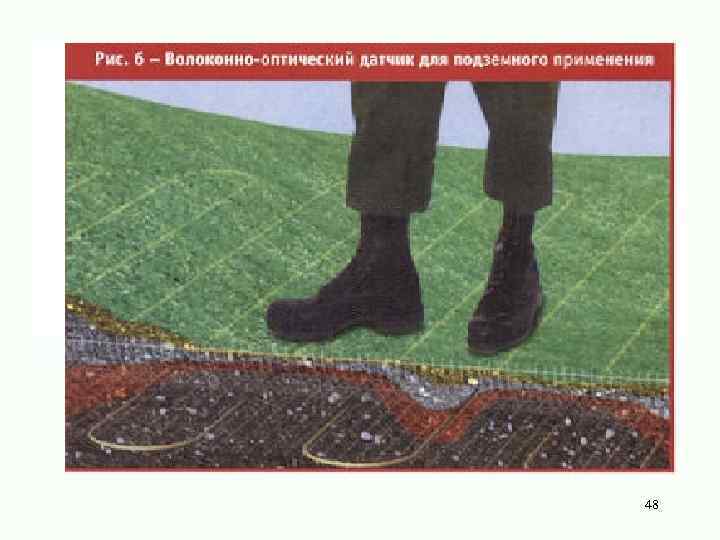

48

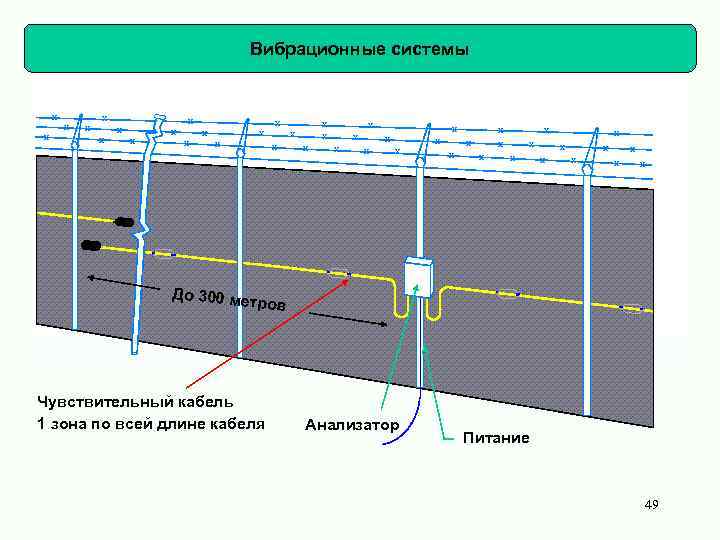

Вибрационные системы x x x x До 300 ме x x x x x x x x тров Чувствительный кабель 1 зона по всей длине кабеля Анализатор Питание 49

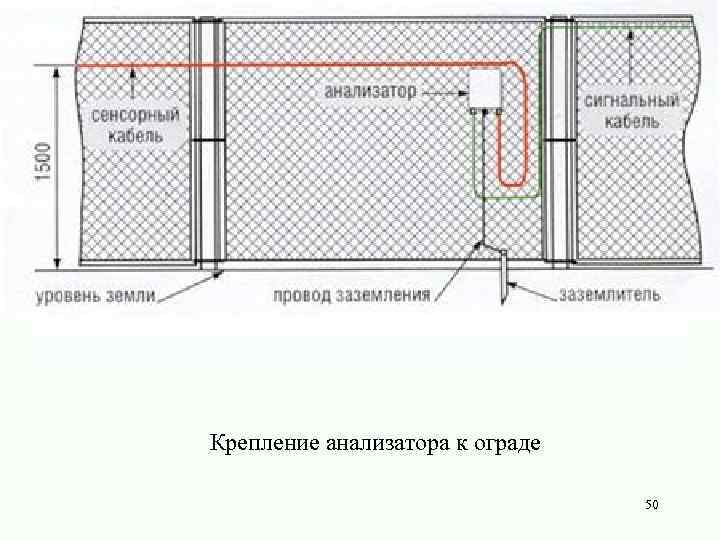

Крепление анализатора к ограде 50

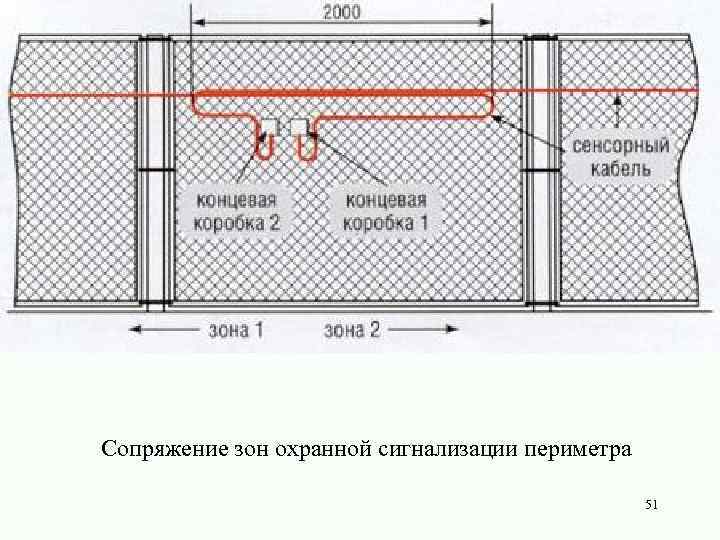

Сопряжение зон охранной сигнализации периметра 51

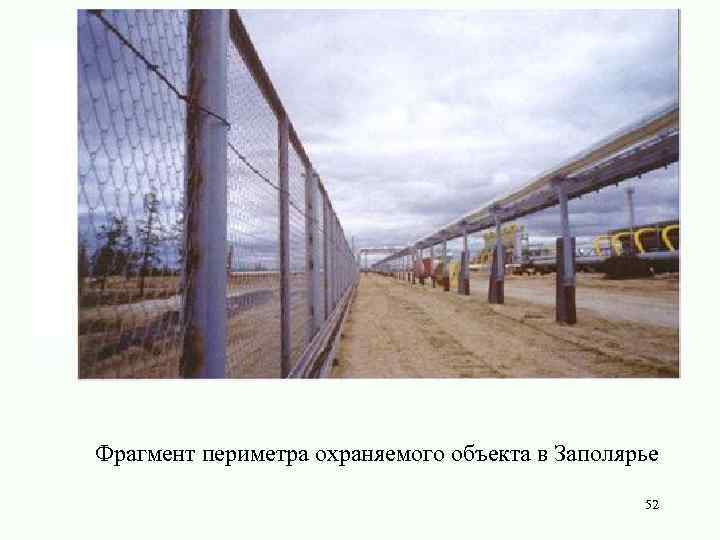

Фрагмент периметра охраняемого объекта в Заполярье 52

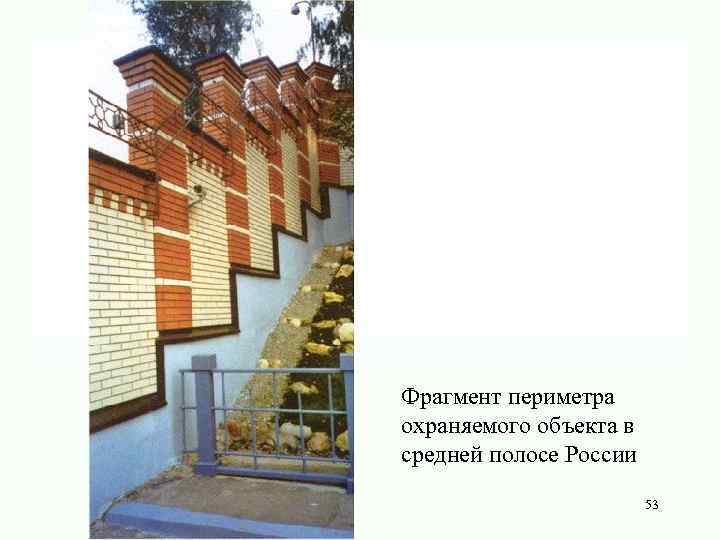

Фрагмент периметра охраняемого объекта в средней полосе России 53

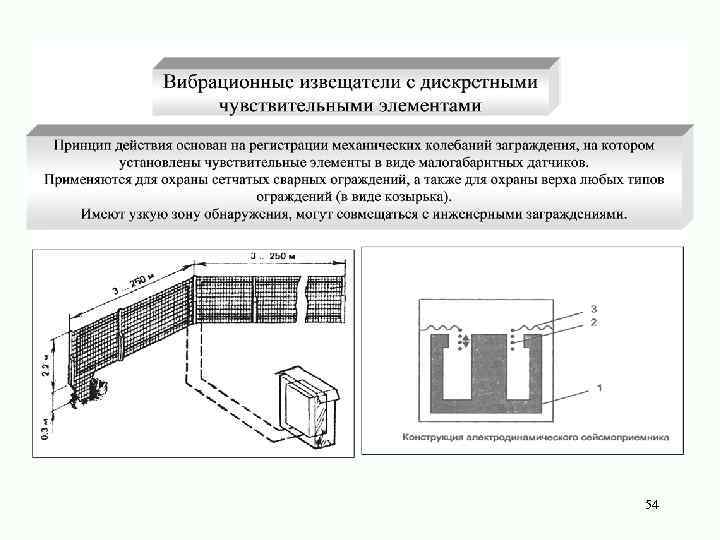

54

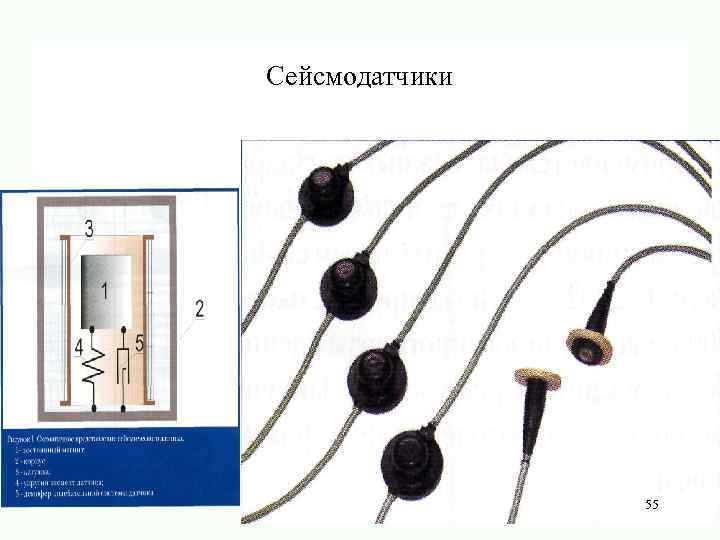

Сейсмодатчики 55

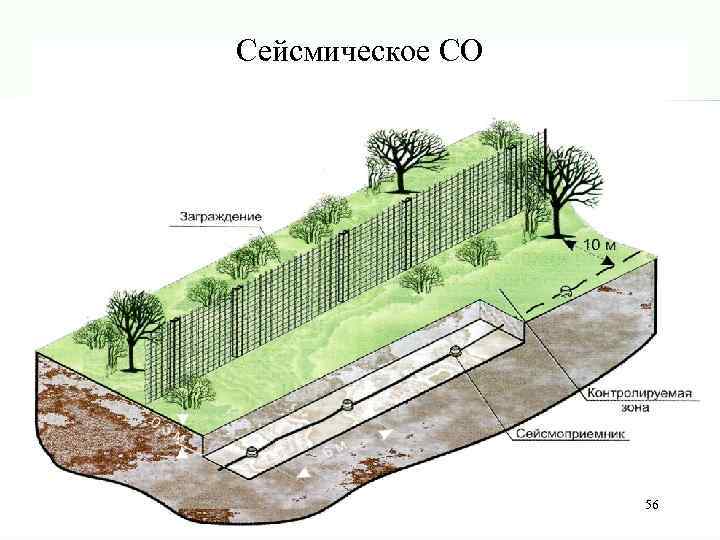

Сейсмическое СО 56

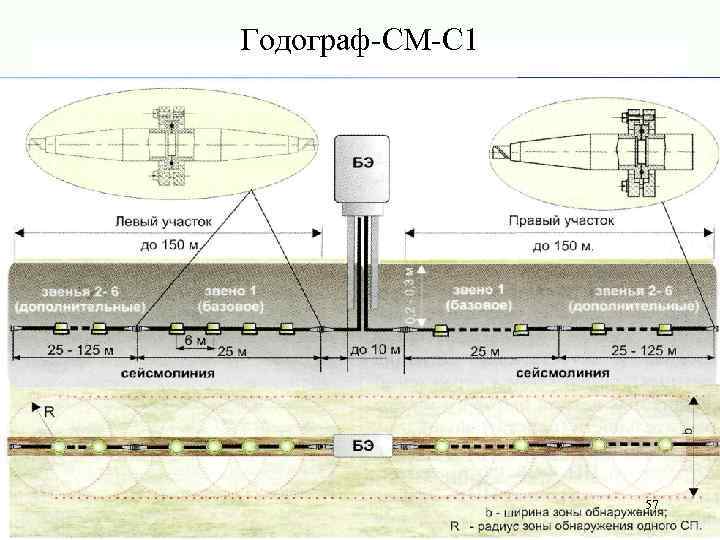

Годограф-СМ-С 1 57
Геофонная система на металлической ограде 58
59
Вибрационные датчики системы T-Re. X 60

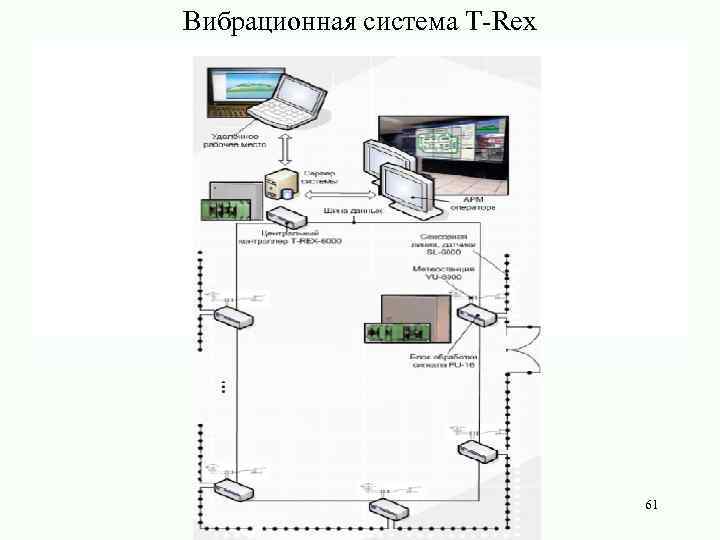

Вибрационная система T-Rex 61

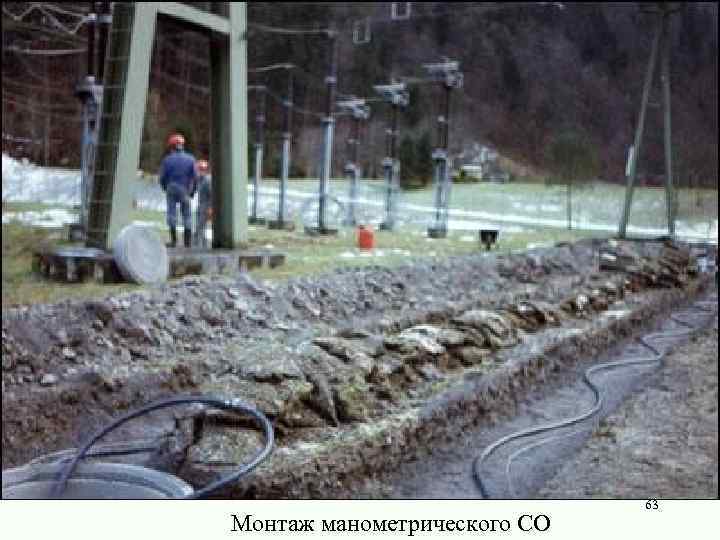

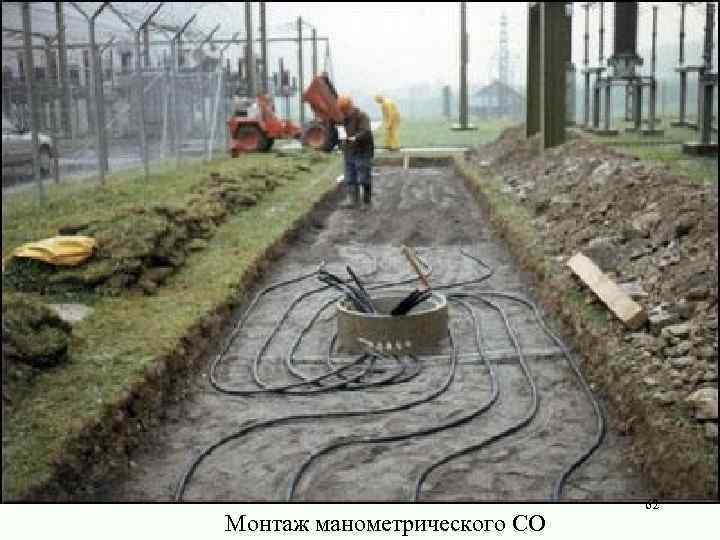

Монтаж манометрического СО 62
Монтаж манометрического СО 63

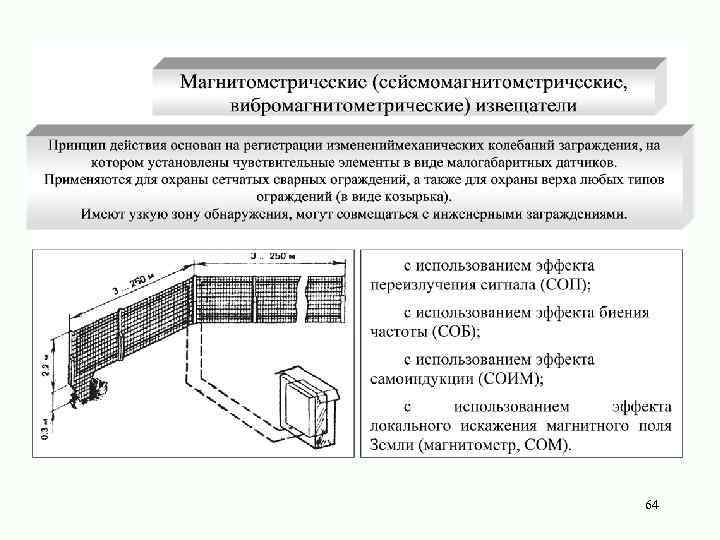

64
65

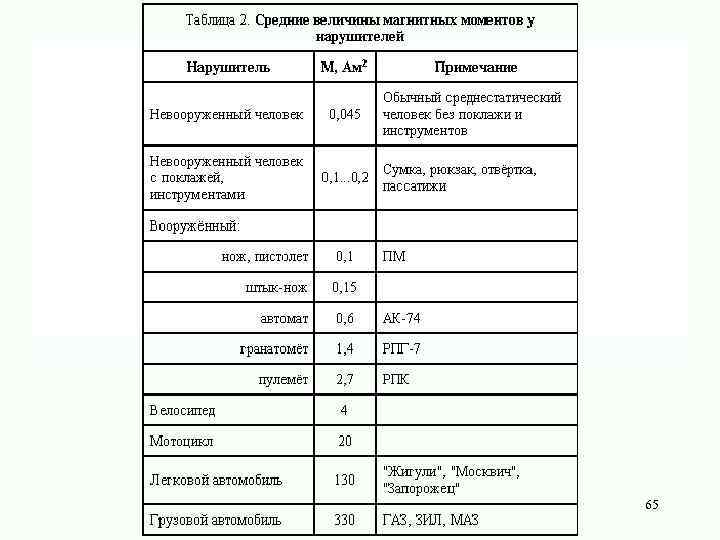

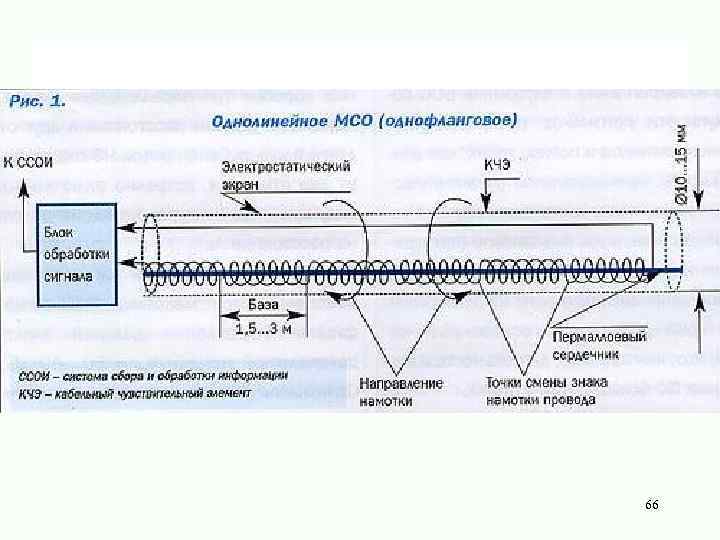

66

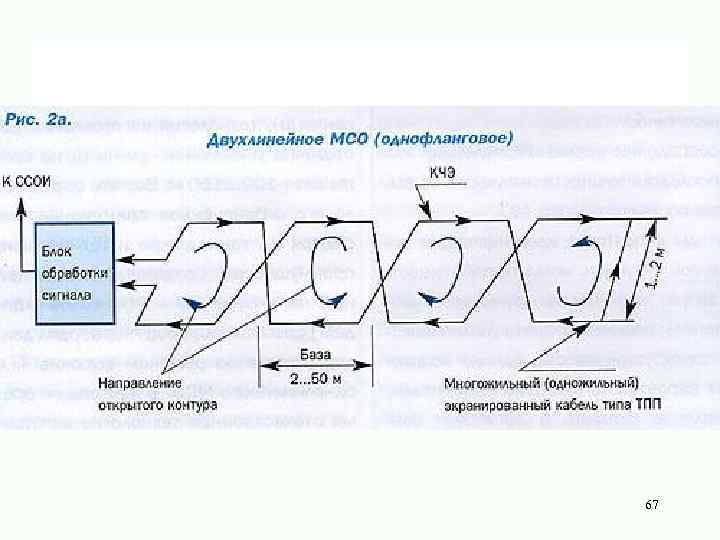

67

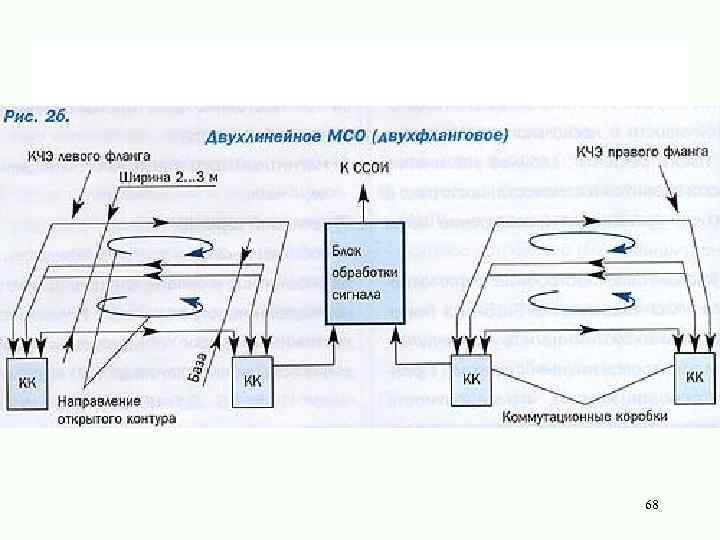

68

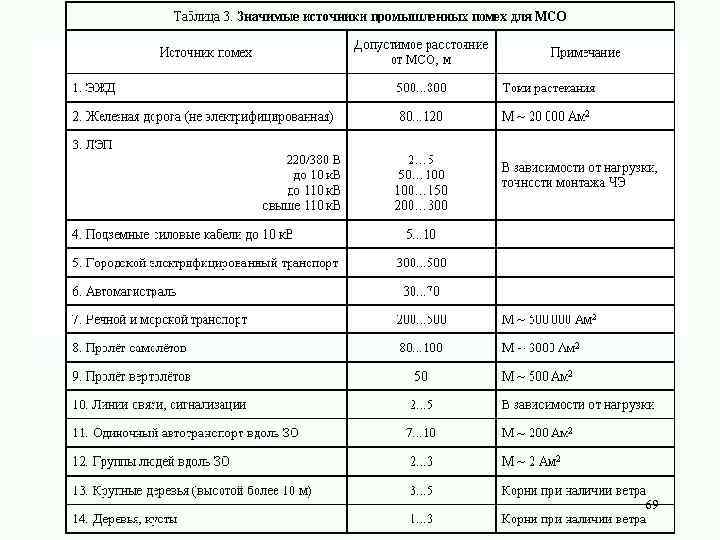

69

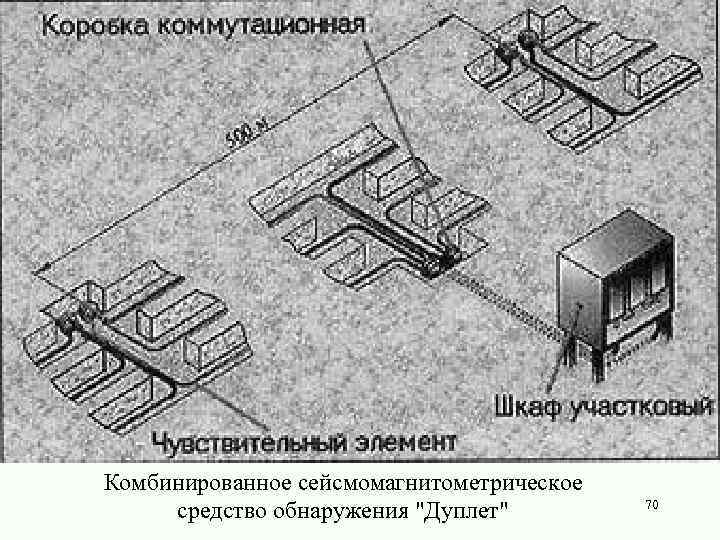

Комбинированное сейсмомагнитометрическое средство обнаружения "Дуплет" 70

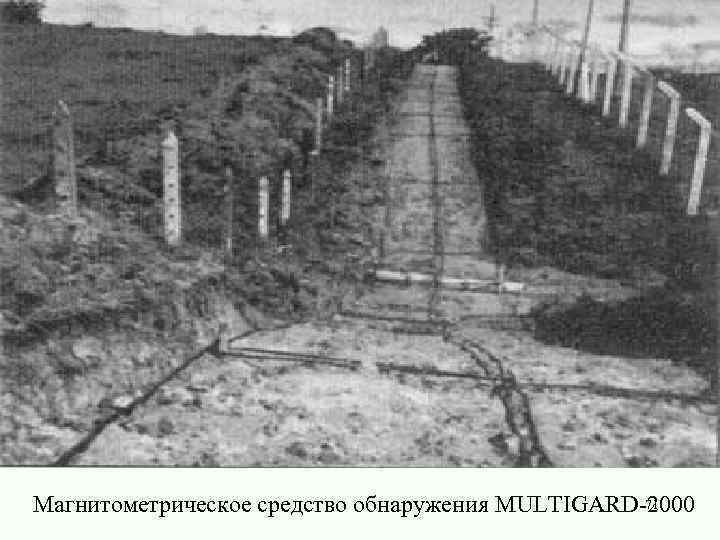

71 Магнитометрическое средство обнаружения MULTIGARD-2000

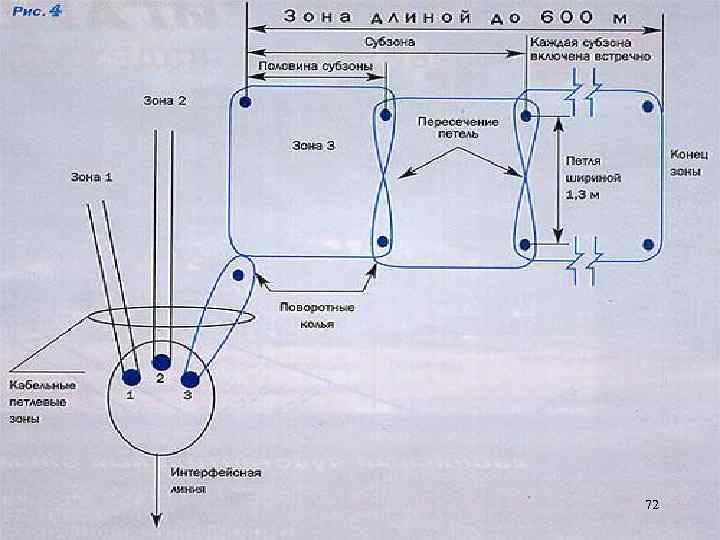

72

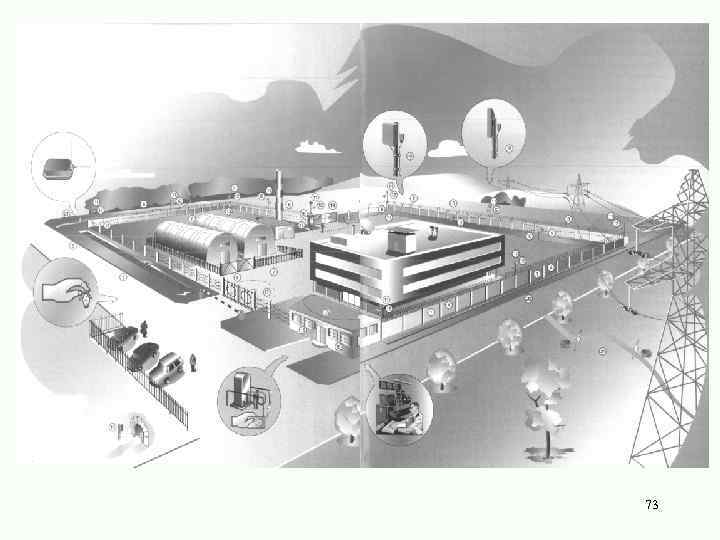

73

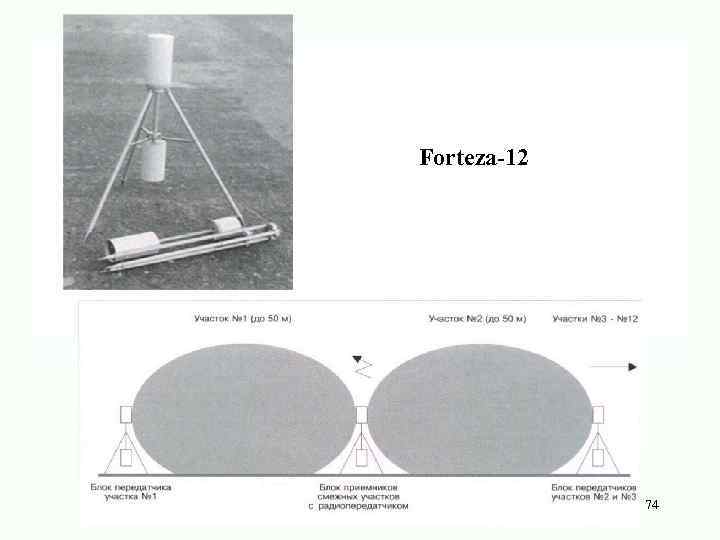

Forteza-12 74

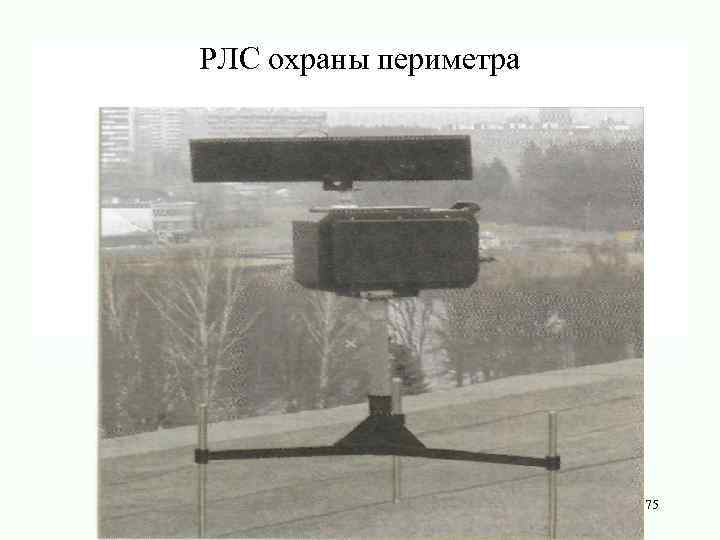

РЛС охраны периметра 75
Радиолокационная карта местности 76

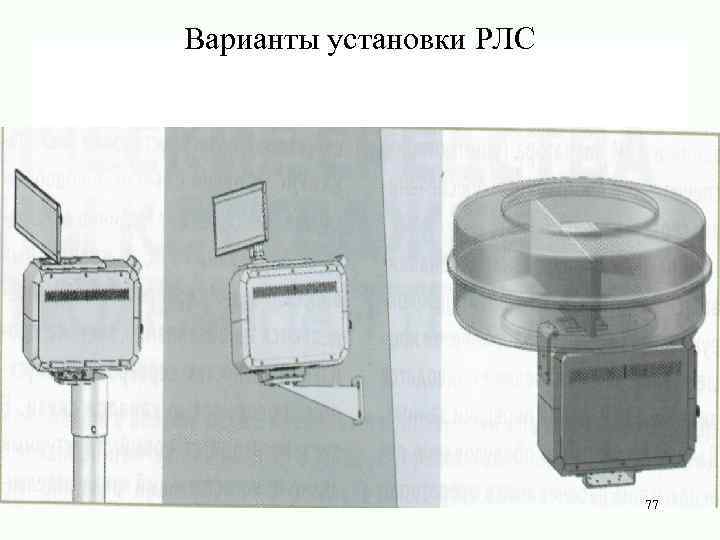

Варианты установки РЛС 77

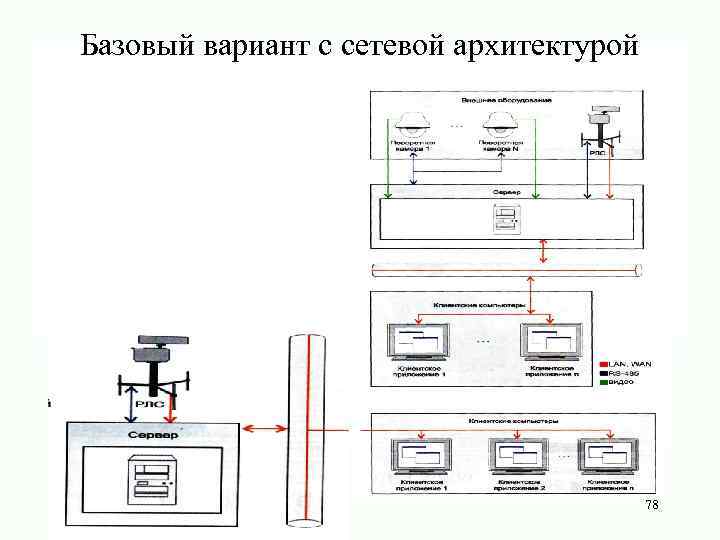

Базовый вариант с сетевой архитектурой 78
