«САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТЕЛЕКОММУНАЦИЙ им. проф. М. А. БОНЧ-БРУЕВИЧА» Военная кафедра Раздел : Военная техника связи Тема №: 11 Технические характеристики и возможности аппаратных узлов связи объединений Занятие № 3: Аппаратная внутренней телефонной связи (лекция) Начальник цикла № 2 кандидат технических наук, доцент полковник запаса Л. В. Воробьев

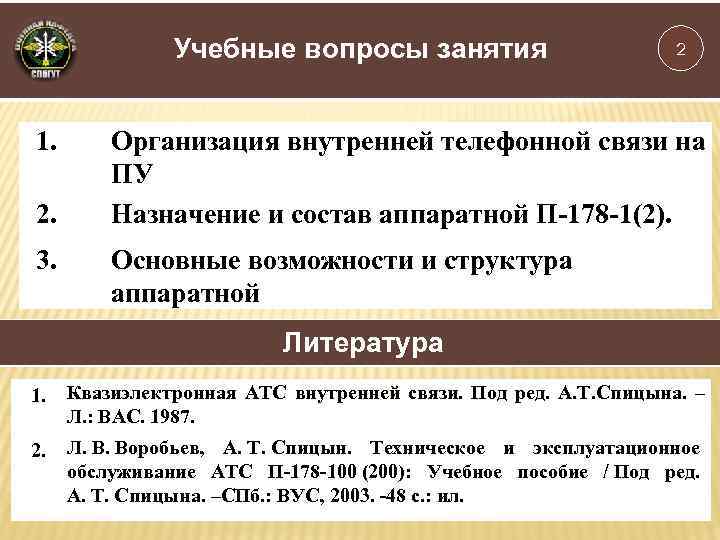

Учебные вопросы занятия 1. 2. 3. 2 Организация внутренней телефонной связи на ПУ Назначение и состав аппаратной П-178 -1(2). Основные возможности и структура аппаратной Литература 1. Квазиэлектронная АТС внутренней связи. Под ред. А. Т. Спицына. – Л. : ВАС. 1987. 2. Л. В. Воробьев, А. Т. Спицын. Техническое и эксплуатационное обслуживание АТС П-178 -100 (200): Учебное пособие / Под ред. А. Т. Спицына. –СПб. : ВУС, 2003. -48 с. : ил.

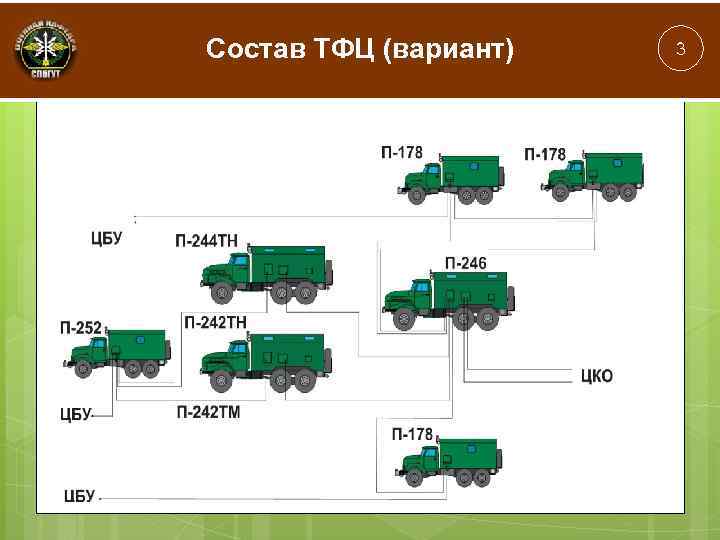

Состав ТФЦ (вариант) 3

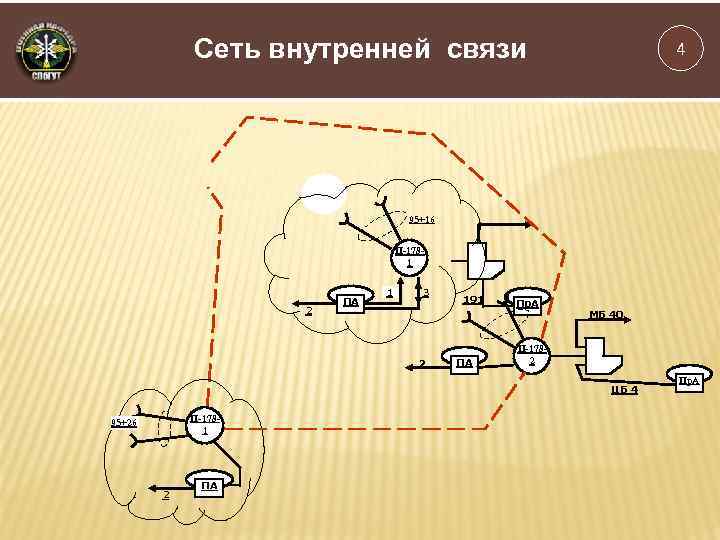

Сеть внутренней связи 4 95+16 П-1781 2 ПА 1 3 2 191 ПА Пр. А МБ 40 П-1782 ЦБ 4 П-1781 95+26 2 ПА Пр. А

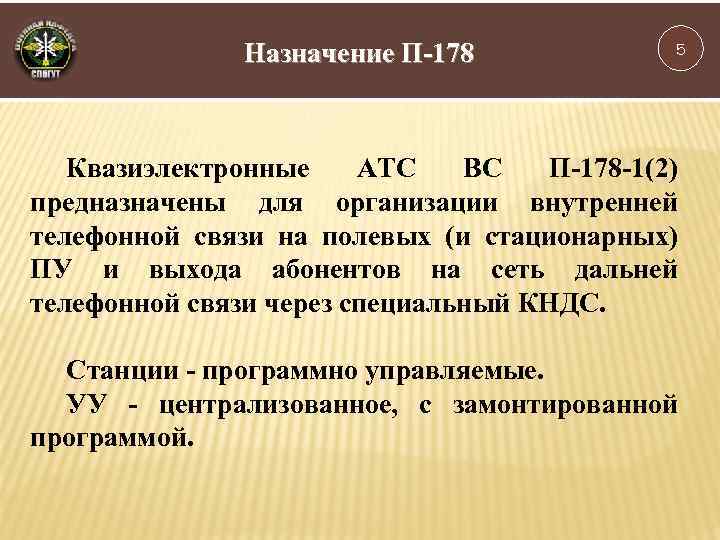

Назначение П-178 5 Квазиэлектронные АТС ВС П-178 -1(2) предназначены для организации внутренней телефонной связи на полевых (и стационарных) ПУ и выхода абонентов на сеть дальней телефонной связи через специальный КНДС. Станции - программно управляемые. УУ - централизованное, с замонтированной программой.
Сеть внутренней связи Емкость АТС: П-178 -1 = 95 абонентов П-178 -2 = 197 абонент 3 категории 2 категории Возможности абонентов 1 категории ü внутренняя связь со всеми абонентами; ü выход на ПА; ü выход на КНДС (исх. связь на ТС ДС); ü конференц-связь с 5 заранее подготовленными абонентами; ü подключение к занятому абоненту (с уведомлением занятого абонента о вызове его особым абонентом путем посылки специального сигнала "Тиккер"); üповторная посылка вызывного сигнала абоненту давшему отбой раньше особого абонента. 6

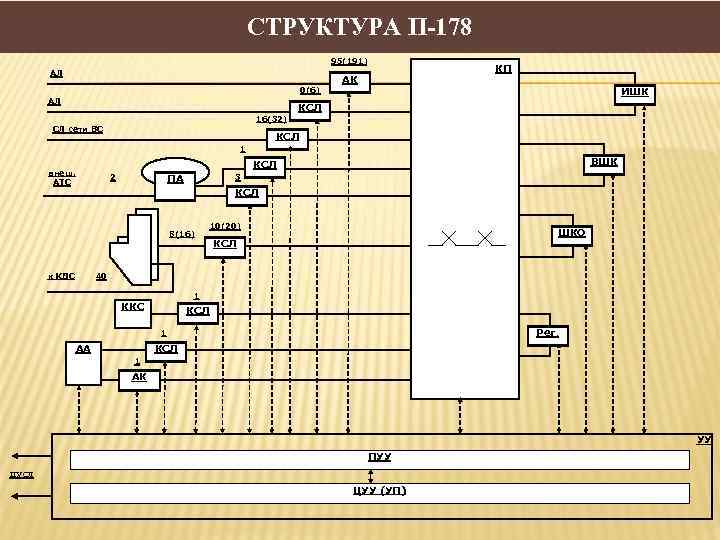

СТРУКТУРА П-178 95(191) АЛ КП АК ИШК 0(6) АЛ КСЛ 16(32) СЛ сети ВС КСЛ 1 ПА 2 3 КСЛ 8(16) к КДС ВШК КСЛ внеш. АТС 10(20) ШКО КСЛ 40 1 ККС КСЛ Рег. 1 АА КСЛ 1 АК УУ ПУУ ЦУСЛ ЦУУ (УП)

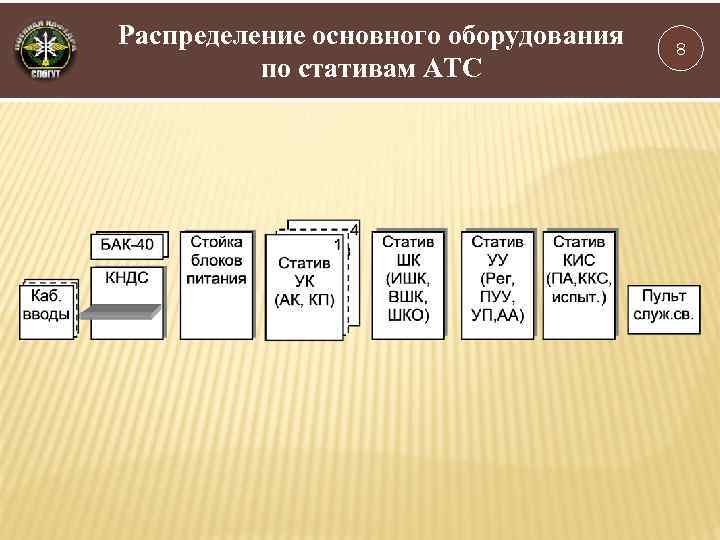

Распределение основного оборудования по стативам АТС 8
Схема соединений П-178 9

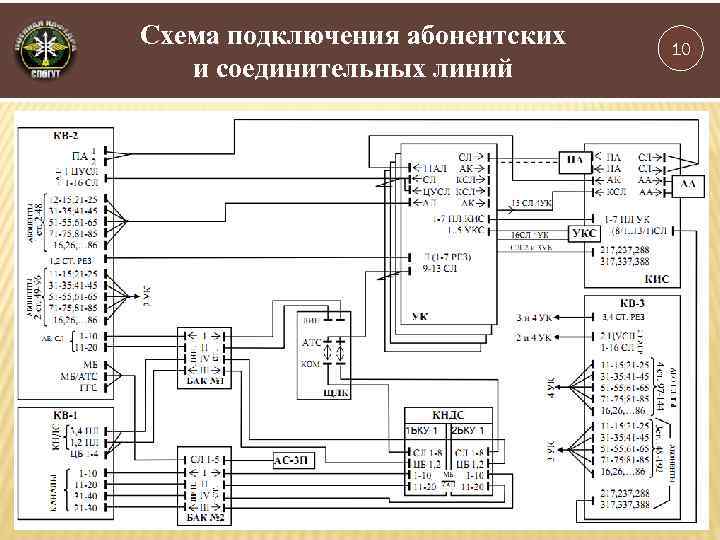

Схема подключения абонентских и соединительных линий 10
