САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ Факультет военного обучения Тема 8 зан 6. ПОРАЖЕНИЕ НЕПОДВИЖНЫХ НАБЛЮДАЕМЫХ ЦЕЛЕЙ ОГНЕМ С ЗАКРЫТОЙ ОГНЕВОЙ ПОЗИЦИИ С ПРИСТРЕЛКОЙ ПО НАБЛЮДЕНИЮ ЗНАКОВ РАЗРЫВОВ (НЗР)

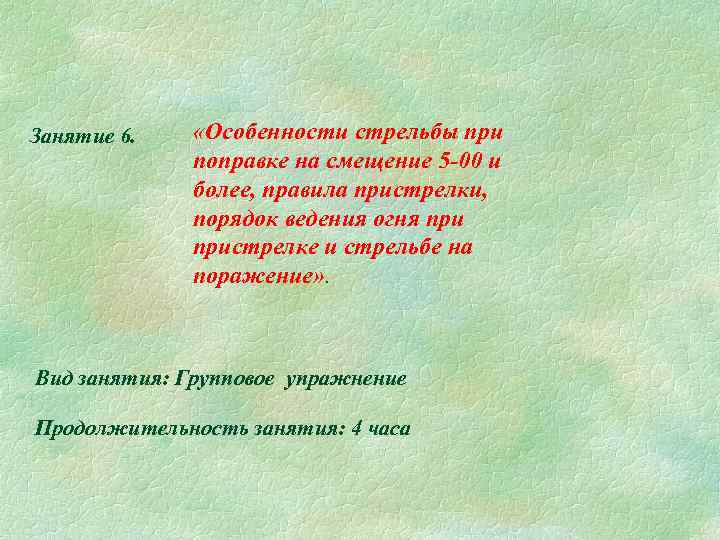

Занятие 6. «Особенности стрельбы при поправке на смещение 5 -00 и более, правила пристрелки, порядок ведения огня пристрелке и стрельбе на поражение» . Вид занятия: Групповое упражнение Продолжительность занятия: 4 часа

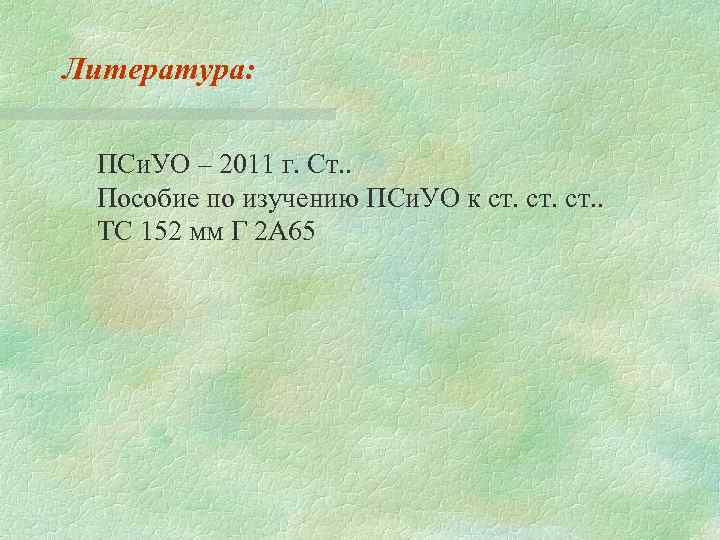

Литература: ПСи. УО – 2011 г. Ст. . Пособие по изучению ПСи. УО к ст. ст. . ТС 152 мм Г 2 А 65
Учебные вопросы: 1. Порядок пристрелки и перехода к стрельбе на поражение, корректирование огня в ходе стрельбы на поражение 2. Определение корректур на ПУО пристрелке и стрельбе на поражение. 3. Назначение и общее устройство ПРК. 4. Определение корректур на ПРК пристрелке и стрельбе на поражение. .
Первый учебный вопрос: Порядок пристрелки и перехода к стрельбе на поражение, корректирование огня в ходе стрельбы на поражение
Особенности стрельбы при ПС ≥ 5 -00

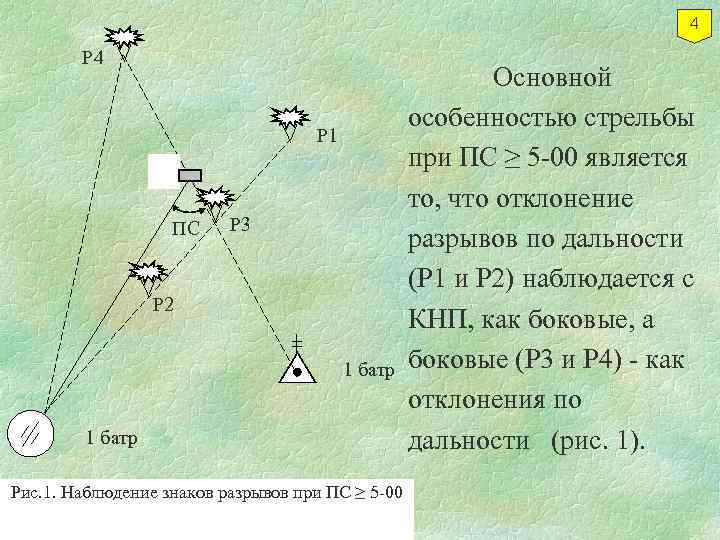

4 Р 1 ПС Р 3 Р 2 1 батр Рис. 1. Наблюдение знаков разрывов при ПС ≥ 5 -00 Основной особенностью стрельбы при ПС ≥ 5 -00 является то, что отклонение разрывов по дальности (Р 1 и Р 2) наблюдается с КНП, как боковые, а боковые (Р 3 и Р 4) - как отклонения по дальности (рис. 1).

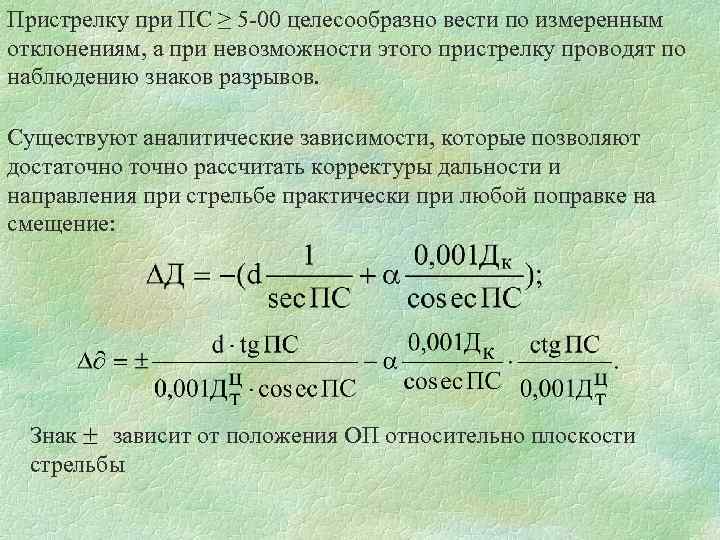

Пристрелку при ПС ≥ 5 -00 целесообразно вести по измеренным отклонениям, а при невозможности этого пристрелку проводят по наблюдению знаков разрывов. Существуют аналитические зависимости, которые позволяют достаточно рассчитать корректуры дальности и направления при стрельбе практически при любой поправке на смещение: Знак зависит от положения ОП относительно плоскости стрельбы

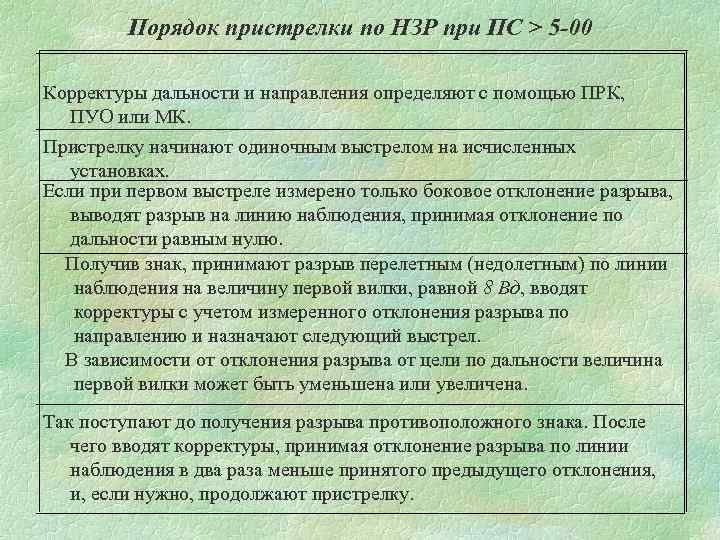

Порядок пристрелки по НЗР при ПС > 5 -00 Корректуры дальности и направления определяют с помощью ПРК, ПУО или МК. Пристрелку начинают одиночным выстрелом на исчисленных установках. Если при первом выстреле измерено только боковое отклонение разрыва, выводят разрыв на линию наблюдения, принимая отклонение по дальности равным нулю. Получив знак, принимают разрыв перелетным (недолетным) по линии наблюдения на величину первой вилки, равной 8 Вд, вводят корректуры с учетом измеренного отклонения разрыва по направлению и назначают следующий выстрел. В зависимости от отклонения разрыва от цели по дальности величина первой вилки может быть уменьшена или увеличена. Так поступают до получения разрыва противоположного знака. После чего вводят корректуры, принимая отклонение разрыва по линии наблюдения в два раза меньше принятого предыдущего отклонения, и, если нужно, продолжают пристрелку.

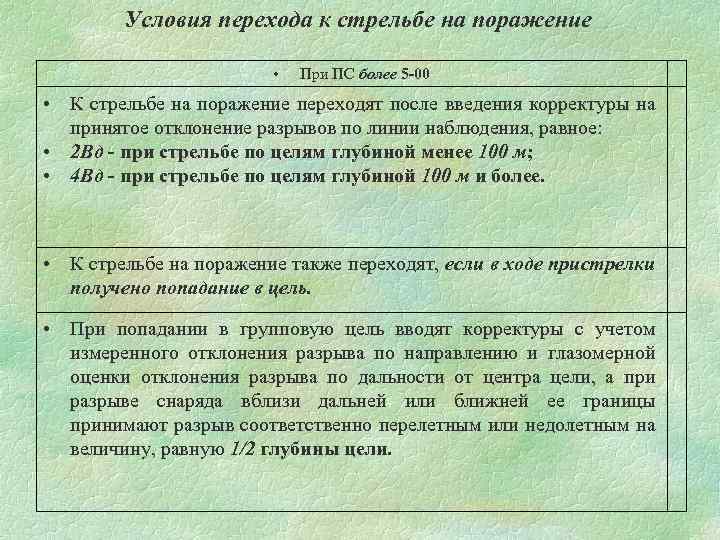

Условия перехода к стрельбе на поражение • При ПС более 5 -00 • К стрельбе на поражение переходят после введения корректуры на принятое отклонение разрывов по линии наблюдения, равное: • 2 Вд - при стрельбе по целям глубиной менее 100 м; • 4 Вд - при стрельбе по целям глубиной 100 м и более. • К стрельбе на поражение также переходят, если в ходе пристрелки получено попадание в цель. • При попадании в групповую цель вводят корректуры с учетом измеренного отклонения разрыва по направлению и глазомерной оценки отклонения разрыва по дальности от центра цели, а при разрыве снаряда вблизи дальней или ближней ее границы принимают разрыв соответственно перелетным или недолетным на величину, равную 1/2 глубины цели.

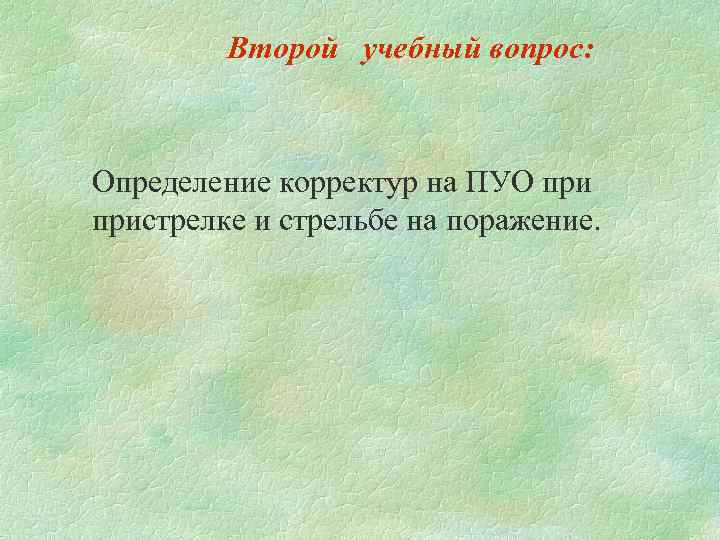

Второй учебный вопрос: Определение корректур на ПУО пристрелке и стрельбе на поражение.
Работа вычислителя при подготовке ПУО и определении корректур: 1. Оцифровать линейки координатора и угломерный сектор (шкалу дирекционных углов, шкалу доворотов) по координатам ОП, КНП, цели и αОН; после определения доворота на цель указатель нониуса установить против « 0» угломерного сектора, при этом срез линейки дальностей должен быть совмещен с точкой ОП. 9

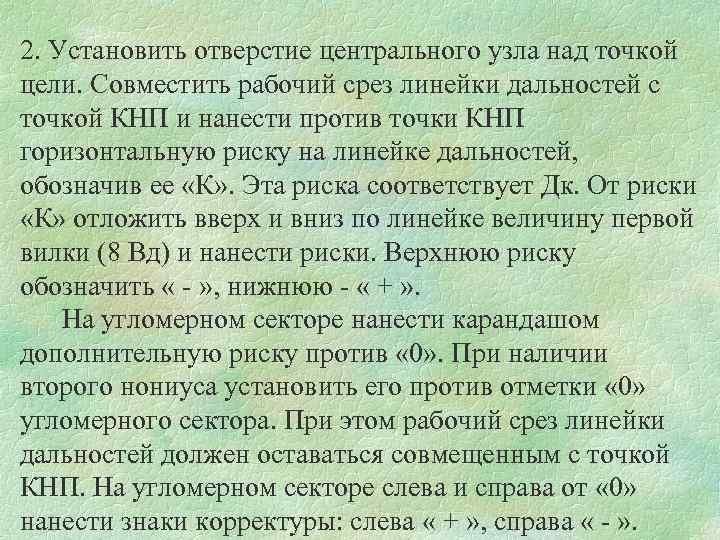

2. Установить отверстие центрального узла над точкой цели. Совместить рабочий срез линейки дальностей с точкой КНП и нанести против точки КНП горизонтальную риску на линейке дальностей, обозначив ее «К» . Эта риска соответствует Дк. От риски «К» отложить вверх и вниз по линейке величину первой вилки (8 Вд) и нанести риски. Верхнюю риску обозначить « - » , нижнюю - « + » . На угломерном секторе нанести карандашом дополнительную риску против « 0» . При наличии второго нониуса установить его против отметки « 0» угломерного сектора. При этом рабочий срез линейки дальностей должен оставаться совмещенным с точкой КНП. На угломерном секторе слева и справа от « 0» нанести знаки корректуры: слева « + » , справа « - » .

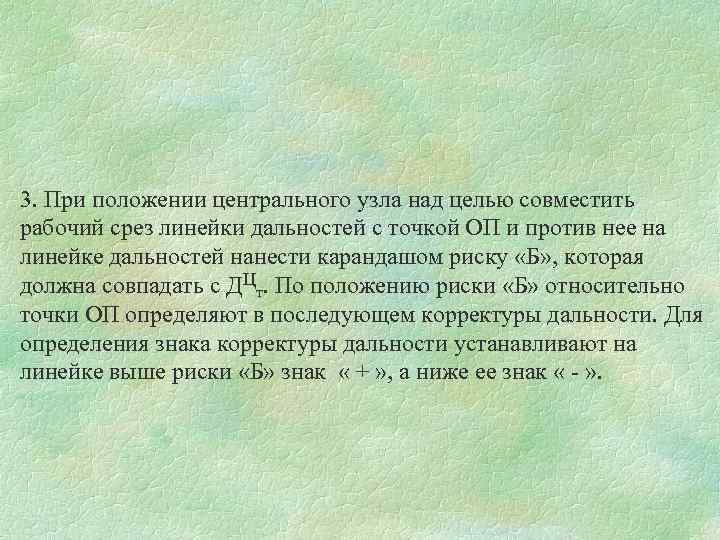

3. При положении центрального узла над целью совместить рабочий срез линейки дальностей с точкой ОП и против нее на линейке дальностей нанести карандашом риску «Б» , которая должна совпадать с ДЦТ. По положению риски «Б» относительно точки ОП определяют в последующем корректуры дальности. Для определения знака корректуры дальности устанавливают на линейке выше риски «Б» знак « + » , а ниже ее знак « - » .

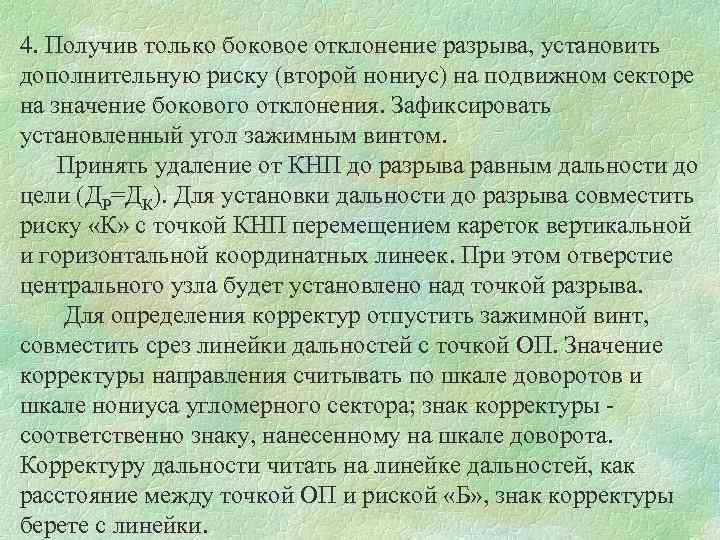

4. Получив только боковое отклонение разрыва, установить дополнительную риску (второй нониус) на подвижном секторе на значение бокового отклонения. Зафиксировать установленный угол зажимным винтом. Принять удаление от КНП до разрыва равным дальности до цели (ДР=ДК). Для установки дальности до разрыва совместить риску «К» с точкой КНП перемещением кареток вертикальной и горизонтальной координатных линеек. При этом отверстие центрального узла будет установлено над точкой разрыва. Для определения корректур отпустить зажимной винт, совместить срез линейки дальностей с точкой ОП. Значение корректуры направления считывать по шкале доворотов и шкале нониуса угломерного сектора; знак корректуры соответственно знаку, нанесенному на шкале доворота. Корректуру дальности читать на линейке дальностей, как расстояние между точкой ОП и риской «Б» , знак корректуры берете с линейки.

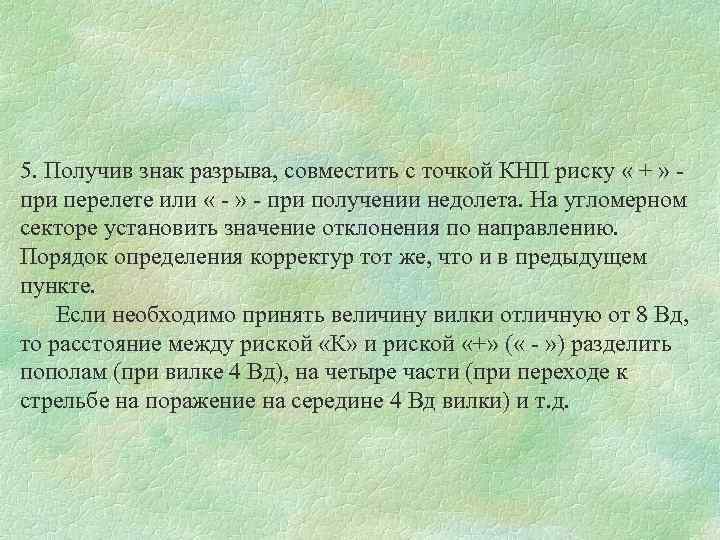

5. Получив знак разрыва, совместить с точкой КНП риску « + » при перелете или « - » - при получении недолета. На угломерном секторе установить значение отклонения по направлению. Порядок определения корректур тот же, что и в предыдущем пункте. Если необходимо принять величину вилки отличную от 8 Вд, то расстояние между риской «К» и риской «+» ( « - » ) разделить пополам (при вилке 4 Вд), на четыре части (при переходе к стрельбе на поражение на середине 4 Вд вилки) и т. д.
Третий учебный вопрос: Назначение и общее устройство ПРК.

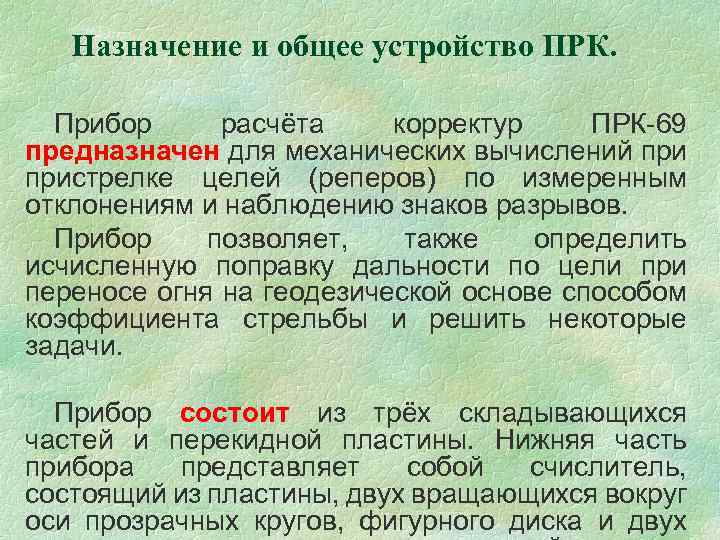

Назначение и общее устройство ПРК. Прибор расчёта корректур ПРК-69 предназначен для механических вычислений пристрелке целей (реперов) по измеренным отклонениям и наблюдению знаков разрывов. Прибор позволяет, также определить исчисленную поправку дальности по цели при переносе огня на геодезической основе способом коэффициента стрельбы и решить некоторые задачи. Прибор состоит из трёх складывающихся частей и перекидной пластины. Нижняя часть прибора представляет собой счислитель, состоящий из пластины, двух вращающихся вокруг оси прозрачных кругов, фигурного диска и двух

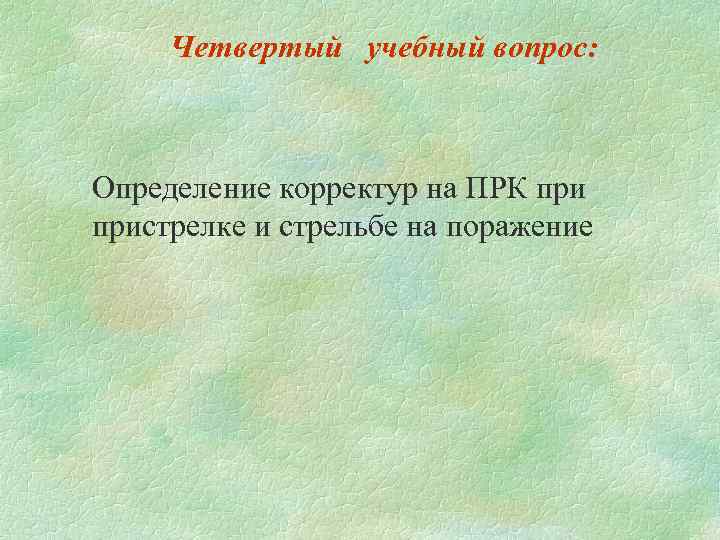

Четвертый учебный вопрос: Определение корректур на ПРК пристрелке и стрельбе на поражение
Формулы расчета корректур для ПРК-69 Дк – дальность от КНП до цели (командира). Дб – дальность от ОП до цели (батареи или Дтц). ПС – угол между направлением на цель с ОП и направлением на цель с КНП. d – удаление разрыва от цели вдоль линии наблюдения (по дальности с КНП). α - отклонение разрыва от цели по направлению (с КНП). Х - корректура по дальности (для ОП). β - корректура по направлению (для ОП).
Исходные данные: 1. 2. 3. 4. 5. 6. Дк=1740 м Дт=6450 м ПС=5 -40 ОП слева ΔХтыс=16 Наблюдение: П 40+
Заполнить схему соответствующими данными.

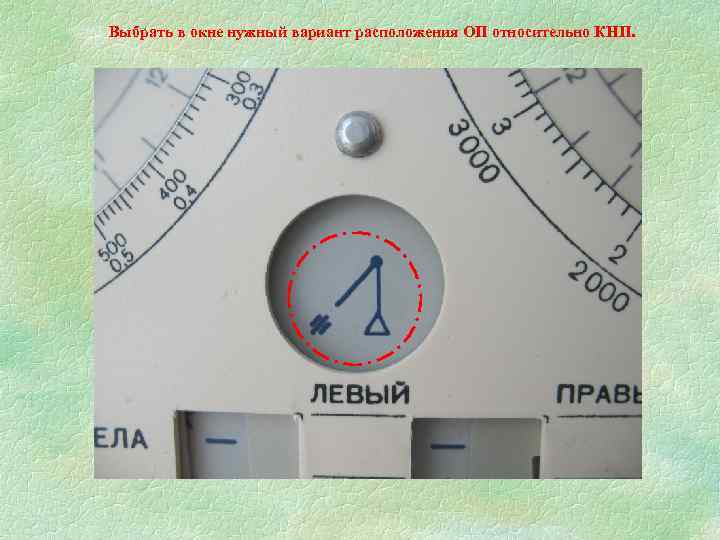

Выбрать в окне нужный вариант расположения ОП относительно КНП.

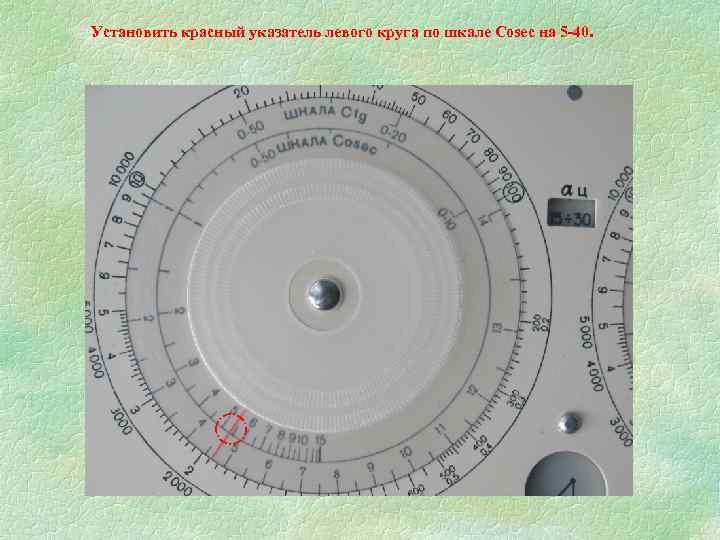

Установить красный указатель левого круга по шкале Cosec на 5 -40.

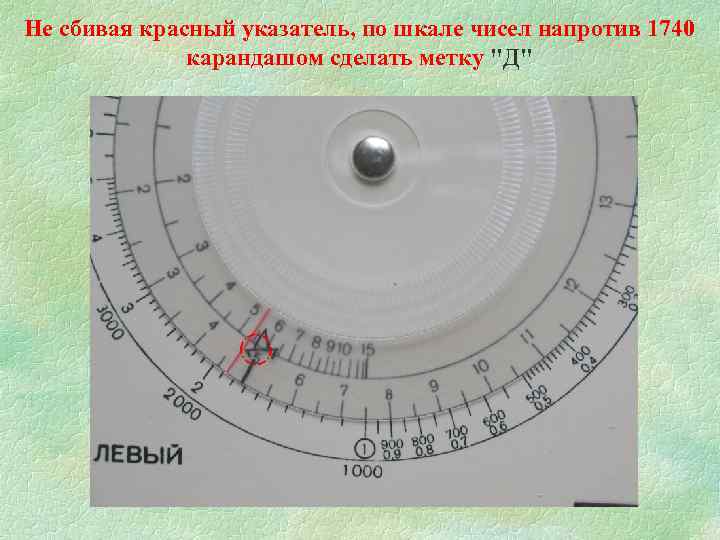

Не сбивая красный указатель, по шкале чисел напротив 1740 карандашом сделать метку "Д"

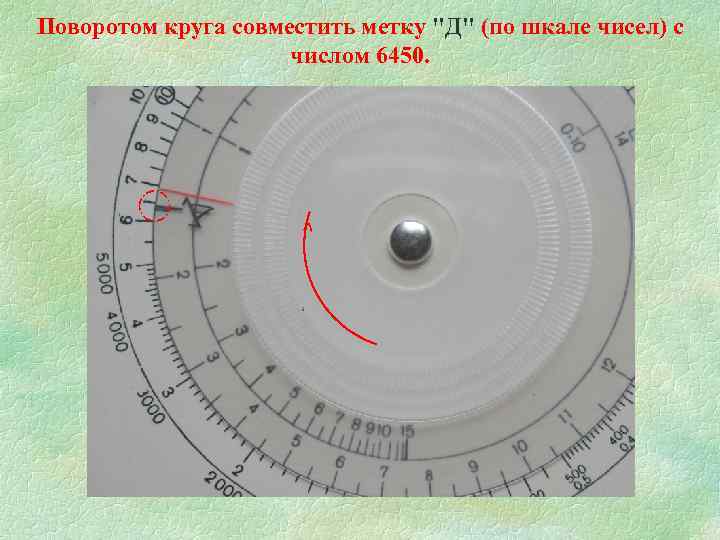

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 6450. ^

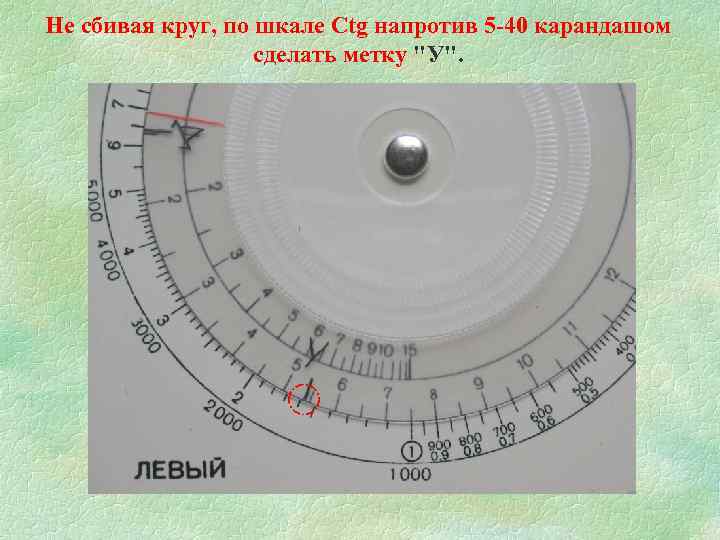

Не сбивая круг, по шкале Ctg напротив 5 -40 карандашом сделать метку "У".

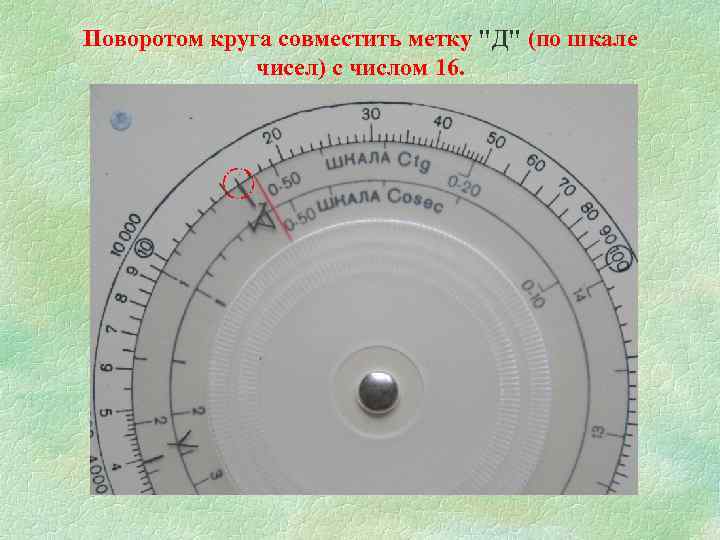

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 16.
Не сбивая круг, по шкале чисел напротив 1 карандашом сделать метку "П".

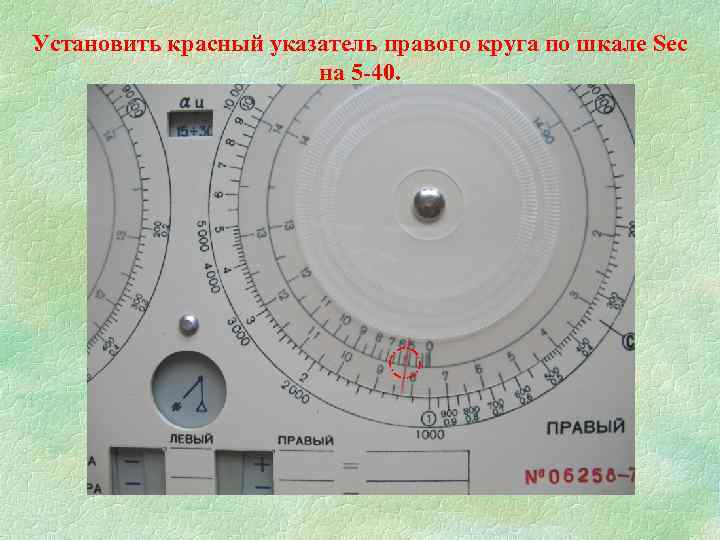

Установить красный указатель правого круга по шкале Sec на 5 -40.

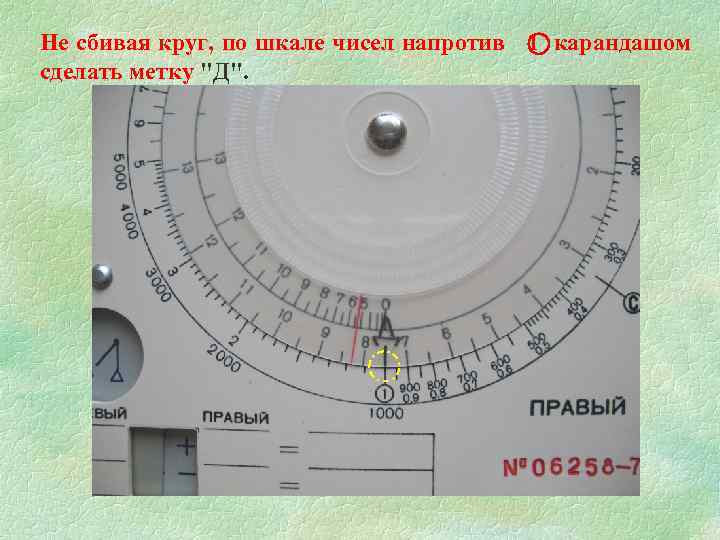

Не сбивая круг, по шкале чисел напротив 1 карандашом сделать метку "Д".

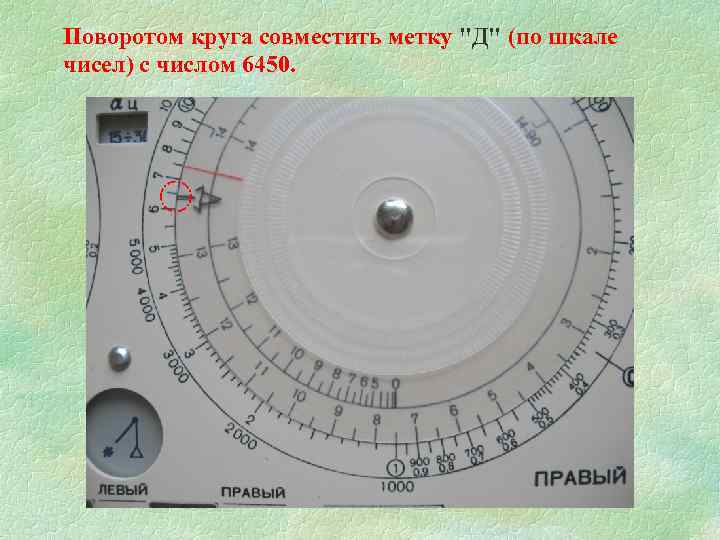

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 6450.

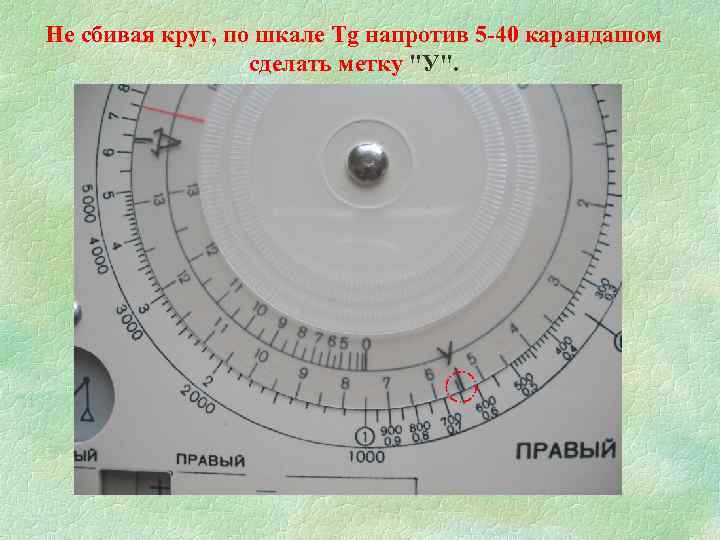

Не сбивая круг, по шкале Tg напротив 5 -40 карандашом сделать метку "У".

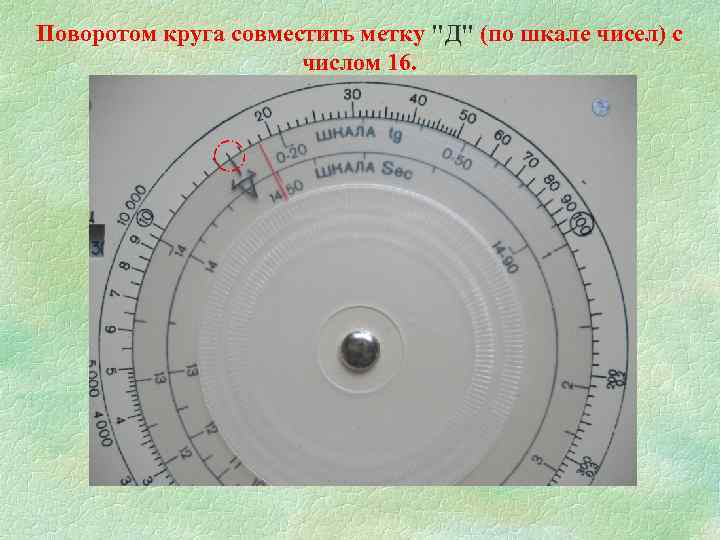

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 16.

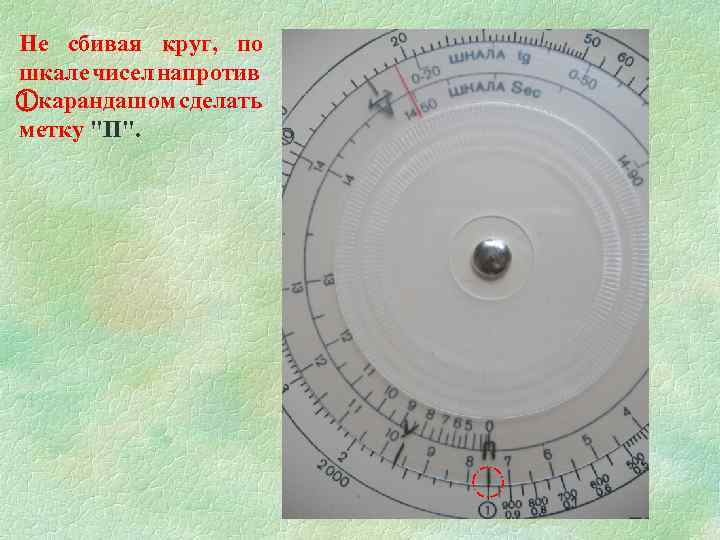

Не сбивая круг, по шкале чисел напротив 1 карандашом сделать метку "П".

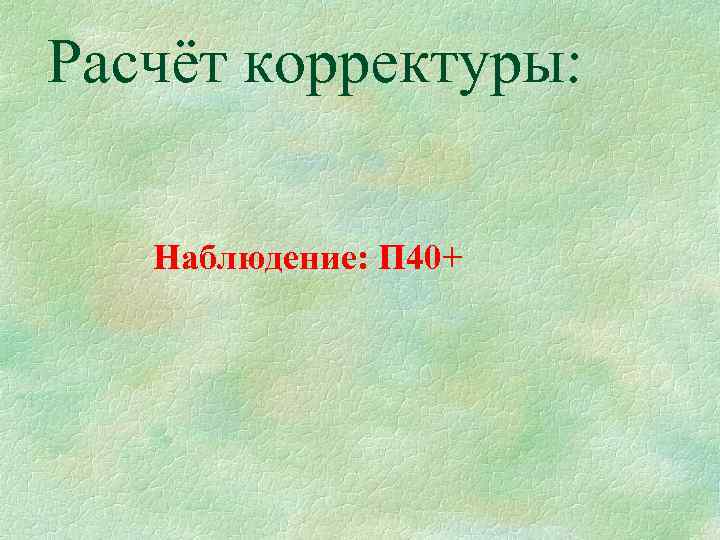

Расчёт корректуры: Наблюдение: П 40+

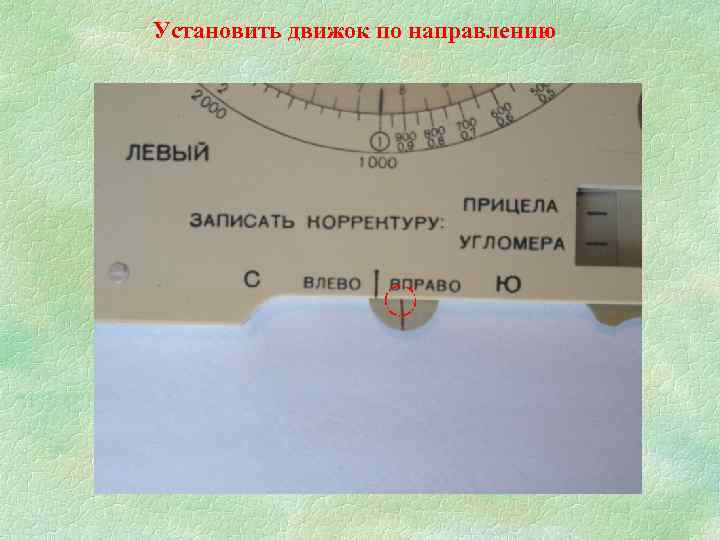

Установить движок по направлению

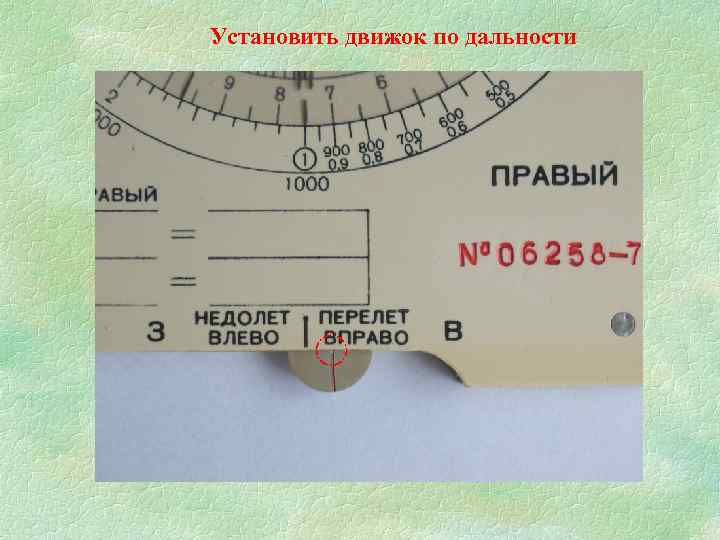

Установить движок по дальности

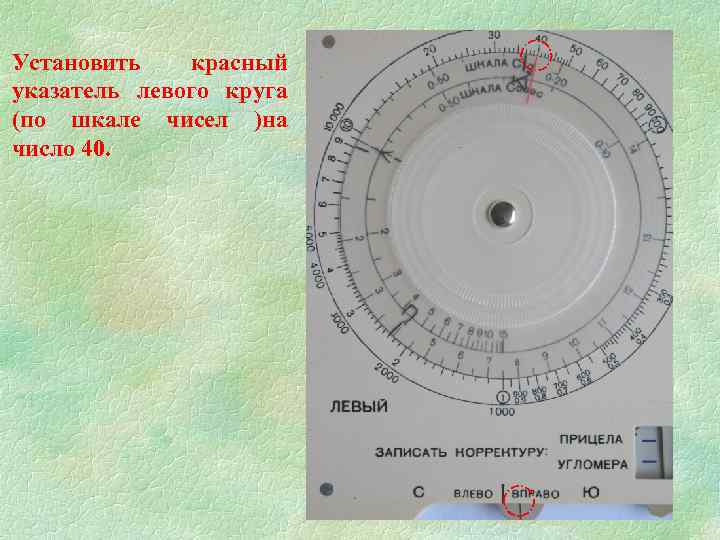

Установить красный указатель левого круга (по шкале чисел )на число 40.

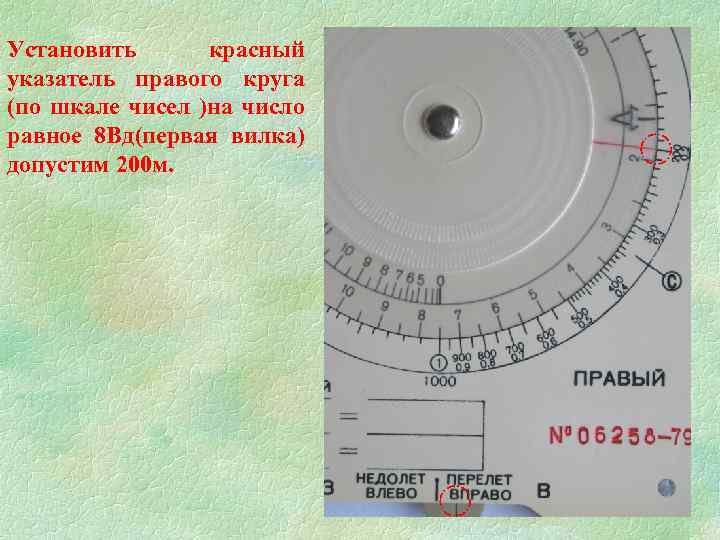

Установить красный указатель правого круга (по шкале чисел )на число равное 8 Вд(первая вилка) допустим 200 м.
Снять на левом круге (по шкале чисел ) напротив меток "У" и "П" значения корректур направления и прицела.

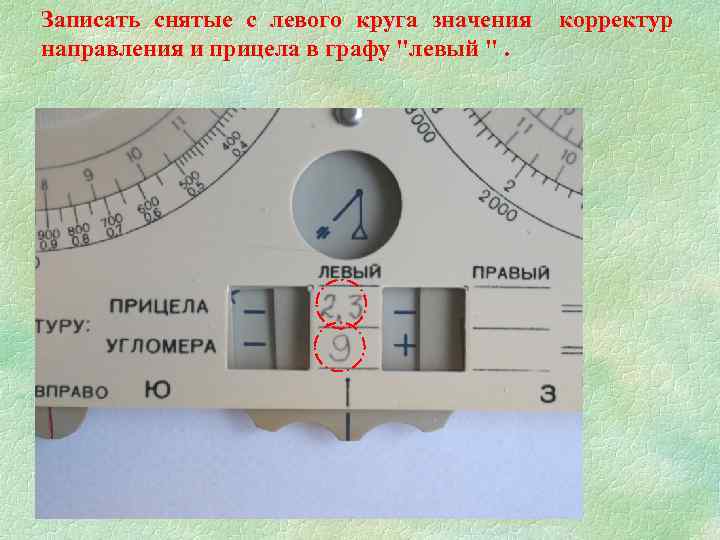

Записать снятые с левого круга значения направления и прицела в графу "левый ". корректур

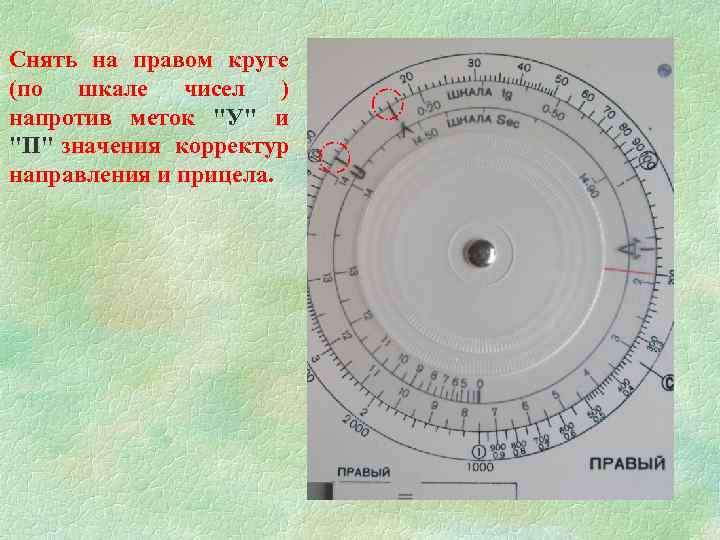

Снять на правом круге (по шкале чисел ) напротив меток "У" и "П" значения корректур направления и прицела.

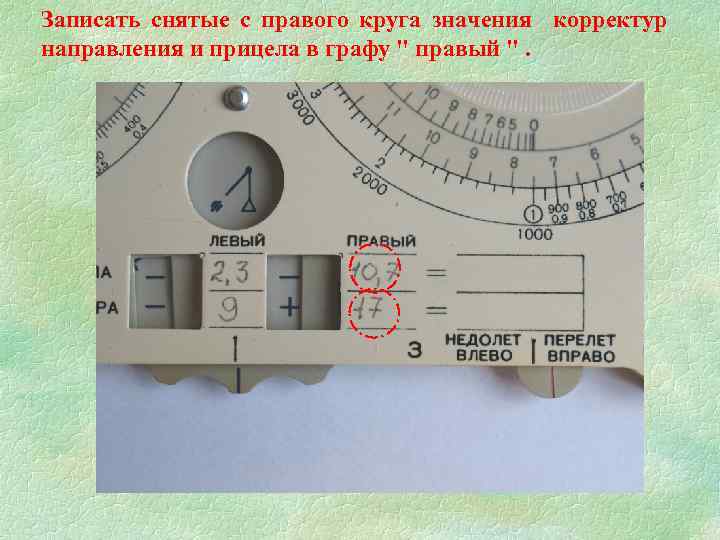

Записать снятые с правого круга значения корректур направления и прицела в графу " правый ".

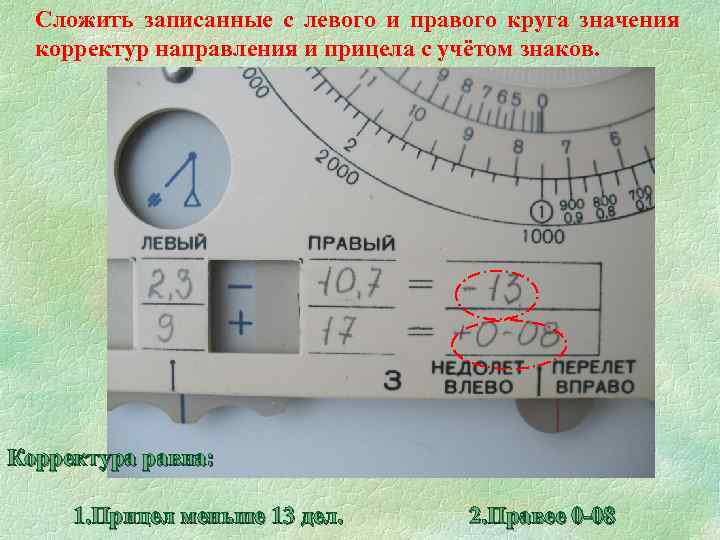

Сложить записанные с левого и правого круга значения корректур направления и прицела с учётом знаков. Корректура равна: 1. Прицел меньше 13 дел. 2. Правее 0 -08

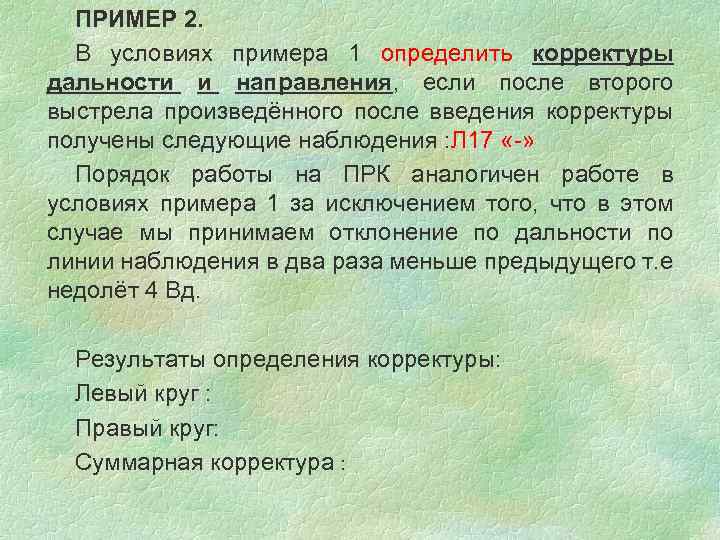

ПРИМЕР 2. В условиях примера 1 определить корректуры дальности и направления, если после второго выстрела произведённого после введения корректуры получены следующие наблюдения : Л 17 «-» Порядок работы на ПРК аналогичен работе в условиях примера 1 за исключением того, что в этом случае мы принимаем отклонение по дальности по линии наблюдения в два раза меньше предыдущего т. е недолёт 4 Вд. Результаты определения корректуры: Левый круг : Правый круг: Суммарная корректура :
ПРИМЕР 3. В условиях примера 1 определить интервал веера. Фронт цели, измеренный с КНП в делениях угломера, равен 045, дальность с КНП до правого края цели больше дальности до левого края примерно на 120 м. Порядок работы. На левом круге красная риска устанавливается на 0 -45 (фронт цели в делениях угломера с наблюдательного пункта), а движок «вправо» . На правом круге красная риска устанавливается на 120 м (удаление правого края цели от левого), движок – на «перелёт» . Определяются корректуры направления на левом круге (-0 -12) на правом (-0 -15) и их сумма (-0 -27) с учётом знаков. Полученный фронт цели в делениях угломера с огневой позиции, делят на число орудий в батарее (6 орудий) и получают интервал веера 0 -05.

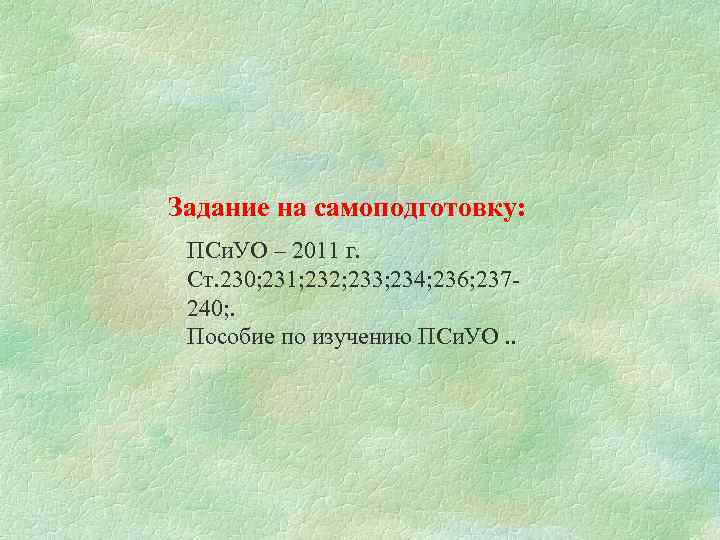

Задание на самоподготовку: ПСи. УО – 2011 г. Ст. 230; 231; 232; 233; 234; 236; 237240; . Пособие по изучению ПСи. УО. .
