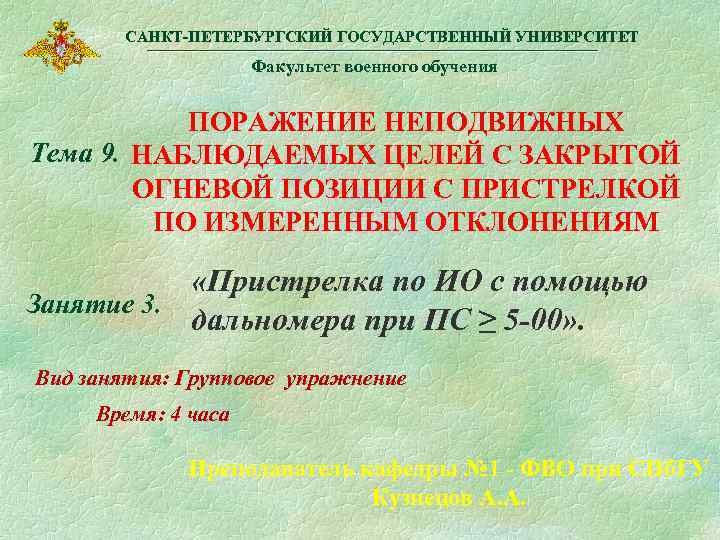

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ Факультет военного обучения ПОРАЖЕНИЕ НЕПОДВИЖНЫХ Тема 9. НАБЛЮДАЕМЫХ ЦЕЛЕЙ С ЗАКРЫТОЙ ОГНЕВОЙ ПОЗИЦИИ С ПРИСТРЕЛКОЙ ПО ИЗМЕРЕННЫМ ОТКЛОНЕНИЯМ Занятие 3. «Пристрелка по ИО с помощью дальномера при ПС ≥ 5 -00» . Вид занятия: Групповое упражнение Время: 4 часа Преподаватель кафедры № 1 - ФВО при СПб. ГУ Кузнецов А. А.

Литература: ПСи. УО – 2011 г. ст. 78 -87; 88 -92; 96 -100; 188 -289. Пособие по изучению ПСи. УО к ст. 78 -87; 88 -92; 96 -100; 188 -289. ТС 152 мм Г 2 А 65

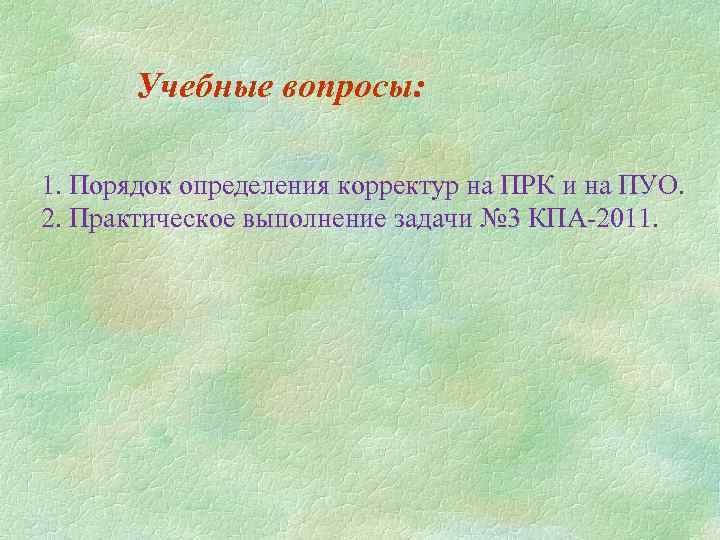

Учебные вопросы: 1. Порядок определения корректур на ПРК и на ПУО. 2. Практическое выполнение задачи № 3 КПА-2011.

1 вопрос. Порядок определения корректур на ПРК и на ПУО.

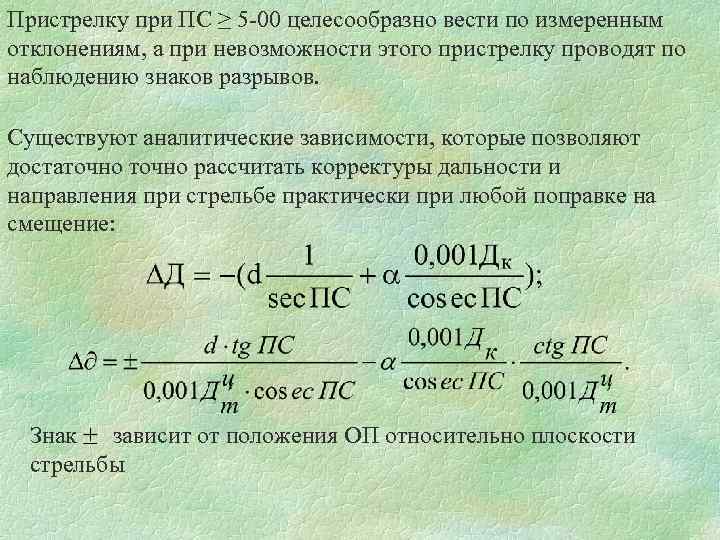

Пристрелку при ПС ≥ 5 -00 целесообразно вести по измеренным отклонениям, а при невозможности этого пристрелку проводят по наблюдению знаков разрывов. Существуют аналитические зависимости, которые позволяют достаточно рассчитать корректуры дальности и направления при стрельбе практически при любой поправке на смещение: Знак зависит от положения ОП относительно плоскости стрельбы

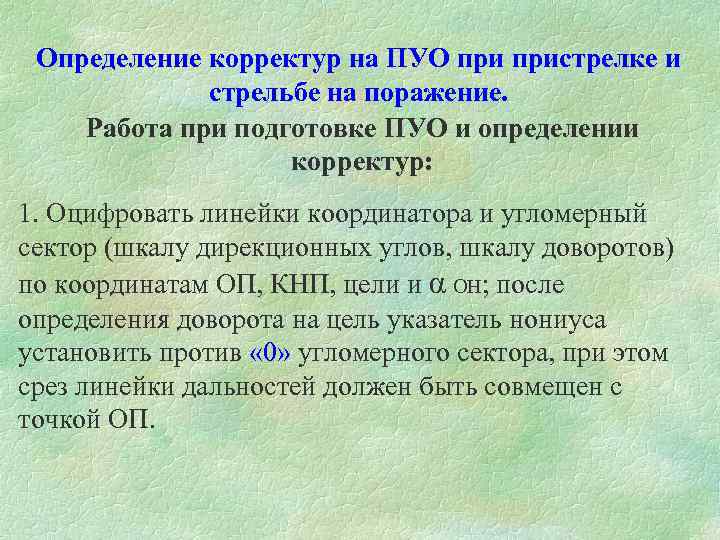

Определение корректур на ПУО пристрелке и стрельбе на поражение. Работа при подготовке ПУО и определении корректур: 1. Оцифровать линейки координатора и угломерный сектор (шкалу дирекционных углов, шкалу доворотов) по координатам ОП, КНП, цели и α ОН; после определения доворота на цель указатель нониуса установить против « 0» угломерного сектора, при этом срез линейки дальностей должен быть совмещен с точкой ОП.

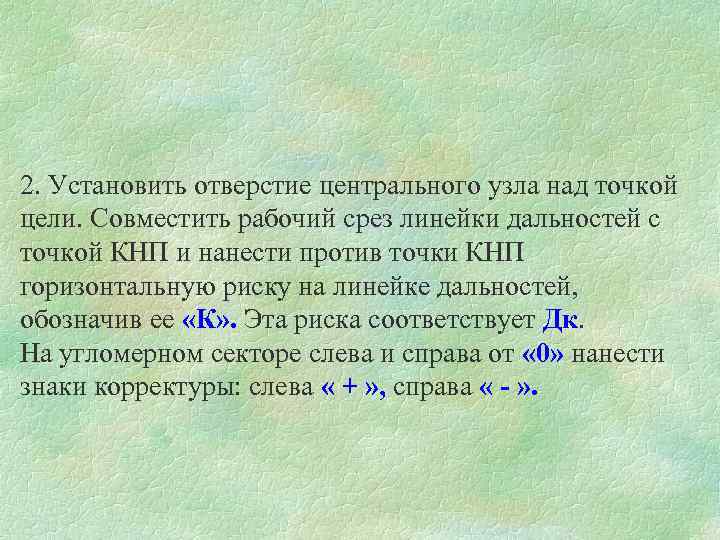

2. Установить отверстие центрального узла над точкой цели. Совместить рабочий срез линейки дальностей с точкой КНП и нанести против точки КНП горизонтальную риску на линейке дальностей, обозначив ее «К» . Эта риска соответствует Дк. На угломерном секторе слева и справа от « 0» нанести знаки корректуры: слева « + » , справа « - » .

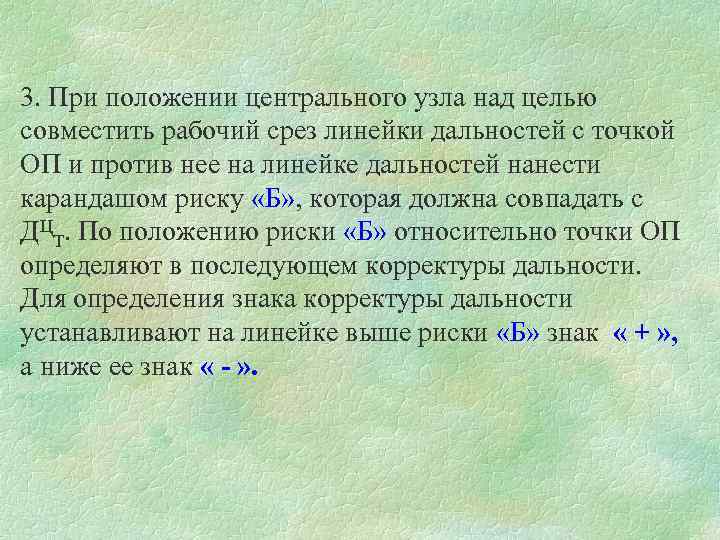

3. При положении центрального узла над целью совместить рабочий срез линейки дальностей с точкой ОП и против нее на линейке дальностей нанести карандашом риску «Б» , которая должна совпадать с ДЦТ. По положению риски «Б» относительно точки ОП определяют в последующем корректуры дальности. Для определения знака корректуры дальности устанавливают на линейке выше риски «Б» знак « + » , а ниже ее знак « - » .

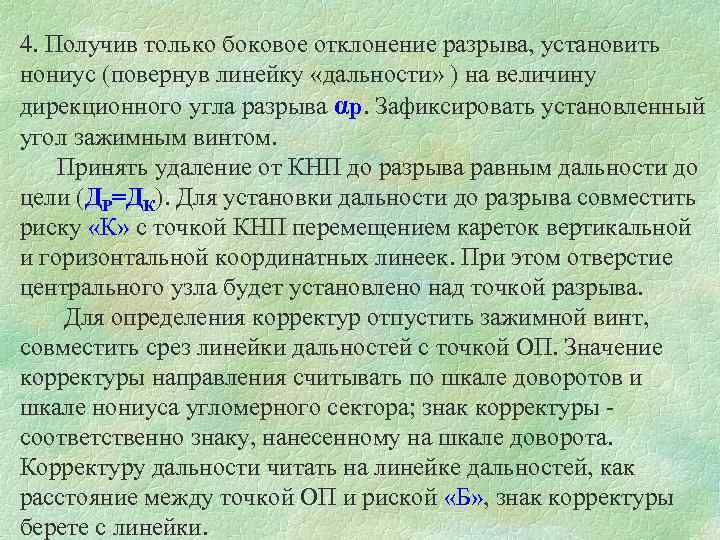

4. Получив только боковое отклонение разрыва, установить нониус (повернув линейку «дальности» ) на величину дирекционного угла разрыва αр. Зафиксировать установленный угол зажимным винтом. Принять удаление от КНП до разрыва равным дальности до цели (ДР=ДК). Для установки дальности до разрыва совместить риску «К» с точкой КНП перемещением кареток вертикальной и горизонтальной координатных линеек. При этом отверстие центрального узла будет установлено над точкой разрыва. Для определения корректур отпустить зажимной винт, совместить срез линейки дальностей с точкой ОП. Значение корректуры направления считывать по шкале доворотов и шкале нониуса угломерного сектора; знак корректуры соответственно знаку, нанесенному на шкале доворота. Корректуру дальности читать на линейке дальностей, как расстояние между точкой ОП и риской «Б» , знак корректуры берете с линейки.

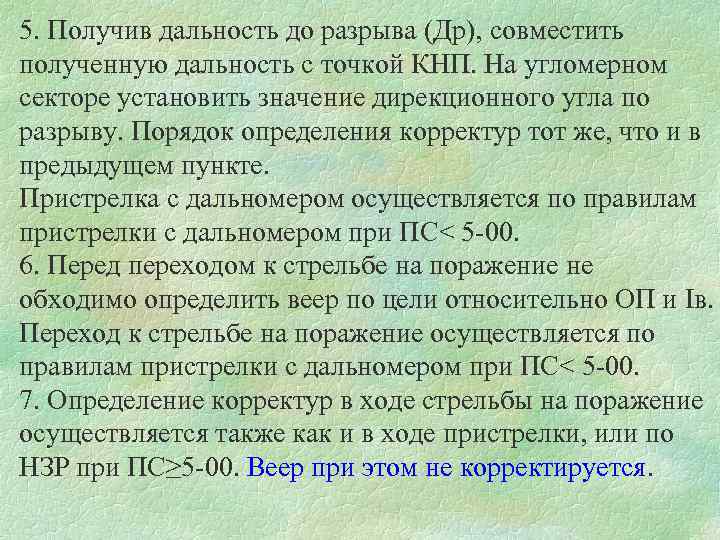

5. Получив дальность до разрыва (Др), совместить полученную дальность с точкой КНП. На угломерном секторе установить значение дирекционного угла по разрыву. Порядок определения корректур тот же, что и в предыдущем пункте. Пристрелка с дальномером осуществляется по правилам пристрелки с дальномером при ПС< 5 -00. 6. Перед переходом к стрельбе на поражение не обходимо определить веер по цели относительно ОП и Iв. Переход к стрельбе на поражение осуществляется по правилам пристрелки с дальномером при ПС< 5 -00. 7. Определение корректур в ходе стрельбы на поражение осуществляется также как и в ходе пристрелки, или по НЗР при ПС≥ 5 -00. Веер при этом не корректируется.

Определение корректур на ПРК пристрелке и стрельбе на поражение

Формулы расчета корректур для ПРК-69 Дк – дальность от КНП до цели (командира). Дб – дальность от ОП до цели (батареи или Дтц). ПС – угол между направлением на цель с ОП и направлением на цель с КНП. d – удаление разрыва от цели вдоль линии наблюдения (по дальности с КНП). α - отклонение разрыва от цели по направлению (с КНП). Х - корректура по дальности (для ОП). β - корректура по направлению (для ОП).

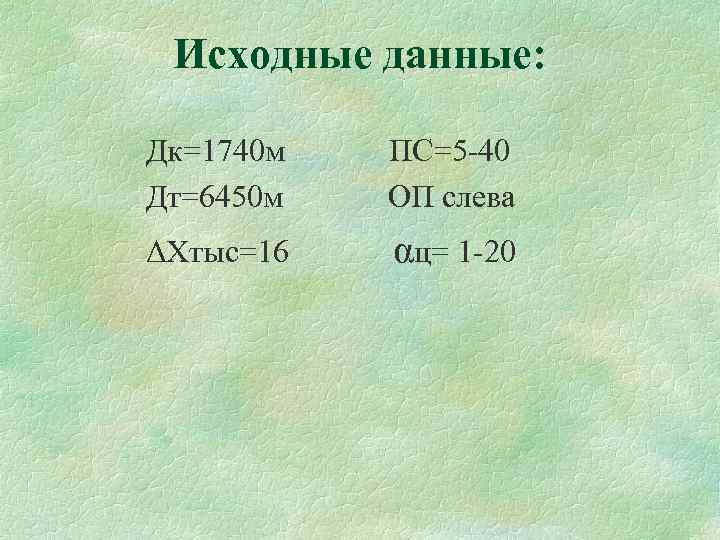

Исходные данные: Дк=1740 м Дт=6450 м ПС=5 -40 ОП слева ΔХтыс=16 αц= 1 -20

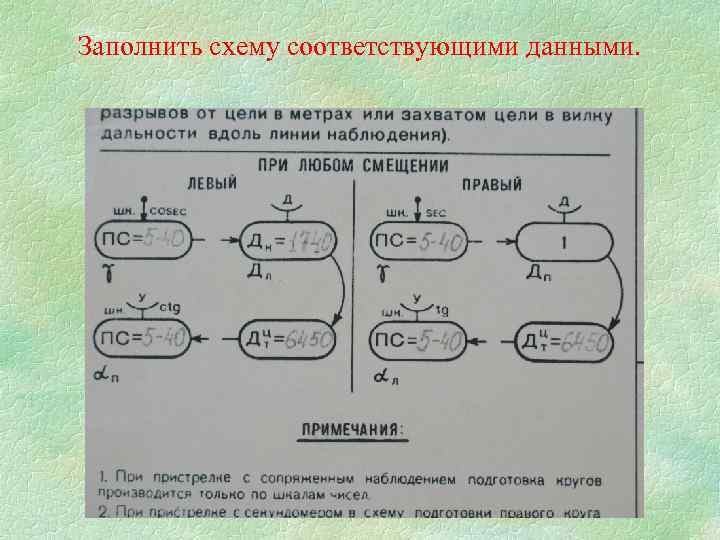

Заполнить схему соответствующими данными.

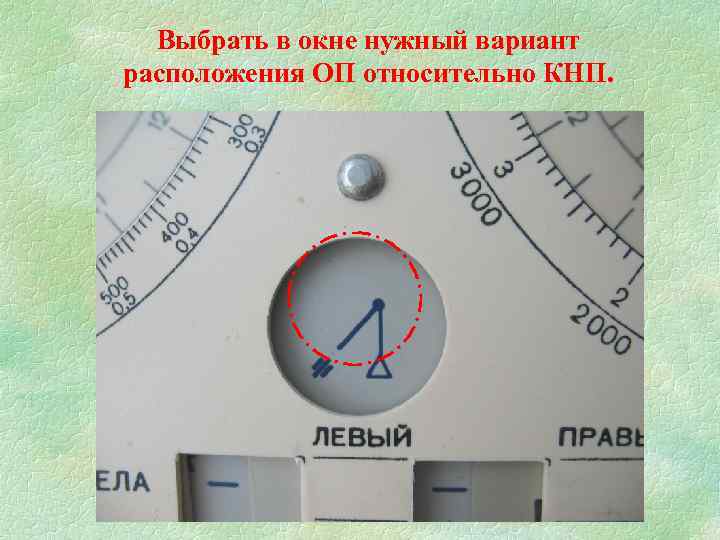

Выбрать в окне нужный вариант расположения ОП относительно КНП.

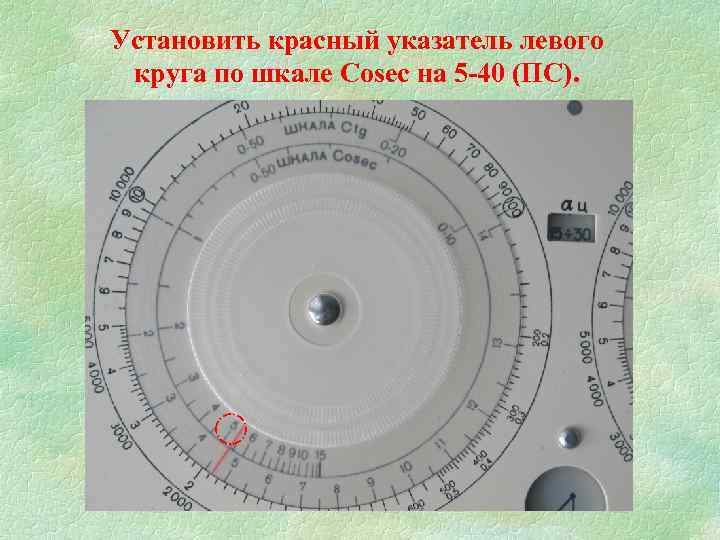

Установить красный указатель левого круга по шкале Cosec на 5 -40 (ПС).

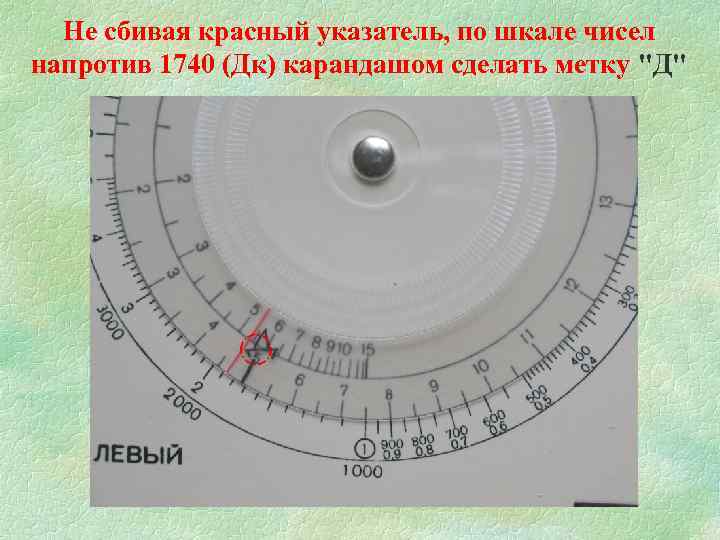

Не сбивая красный указатель, по шкале чисел напротив 1740 (Дк) карандашом сделать метку "Д"

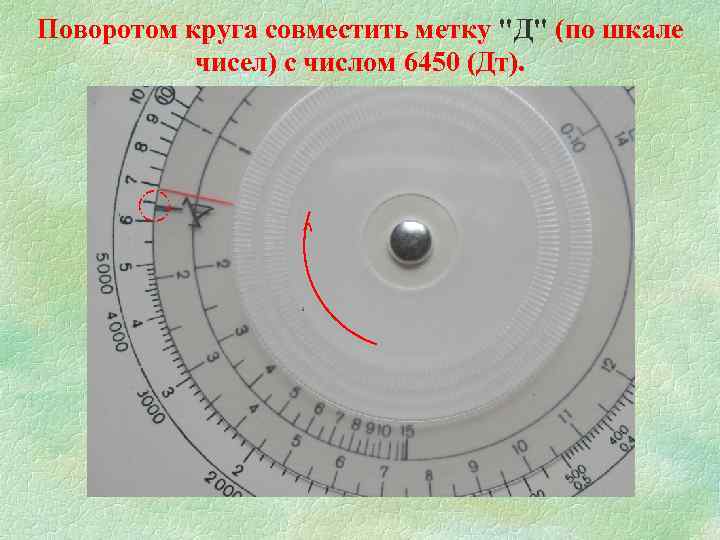

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 6450 (Дт). ^

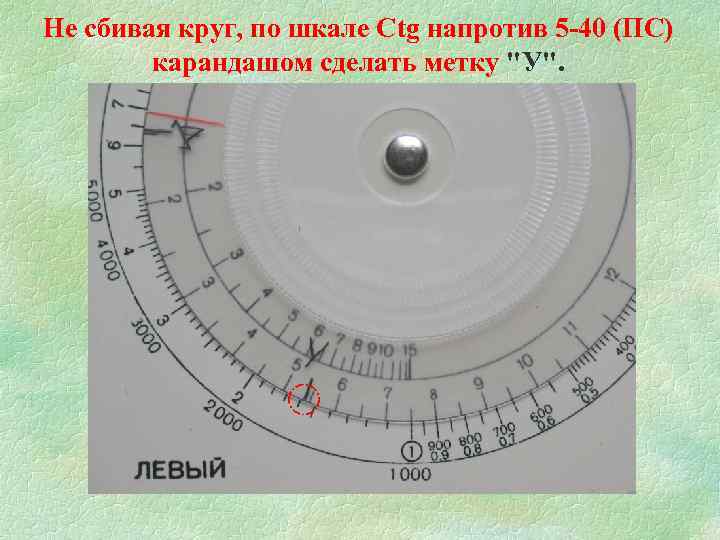

Не сбивая круг, по шкале Ctg напротив 5 -40 (ПС) карандашом сделать метку "У".

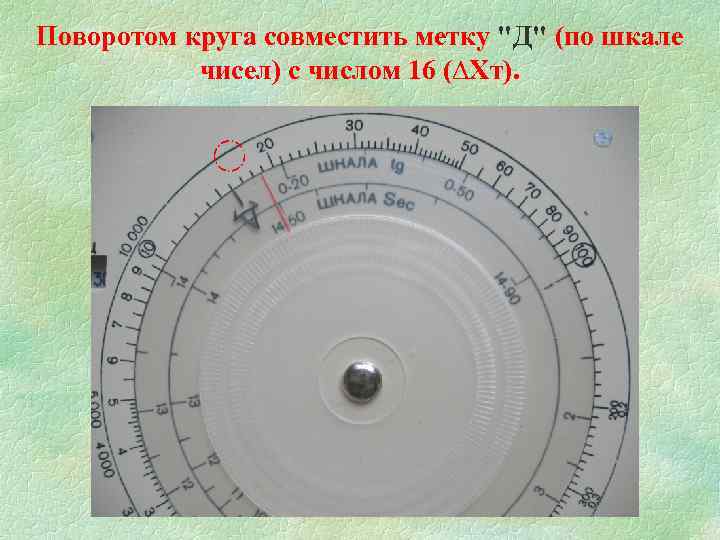

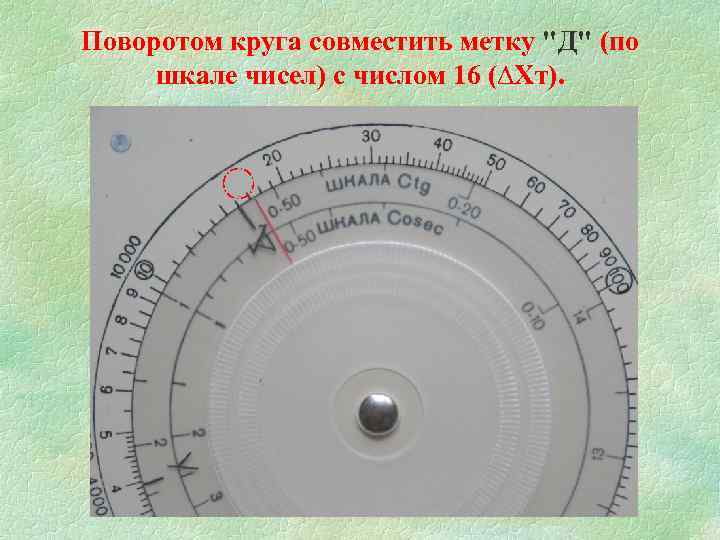

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 16 (∆Хт).

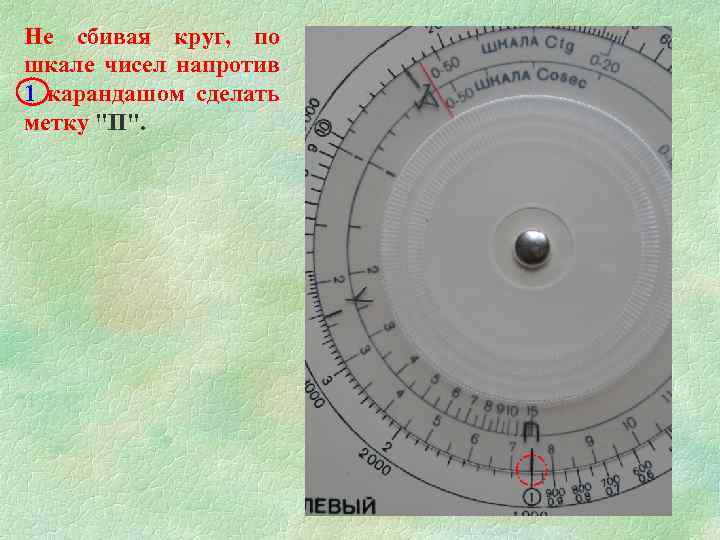

Не сбивая круг, по шкале чисел напротив 1 карандашом сделать метку "П".

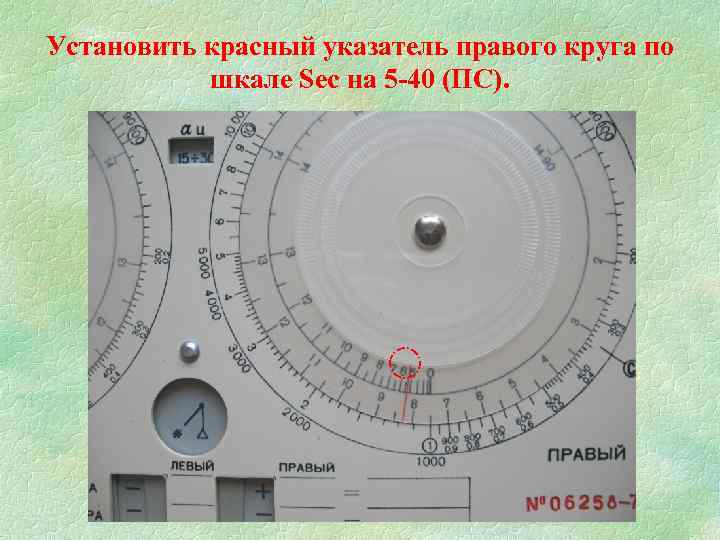

Установить красный указатель правого круга по шкале Sec на 5 -40 (ПС).

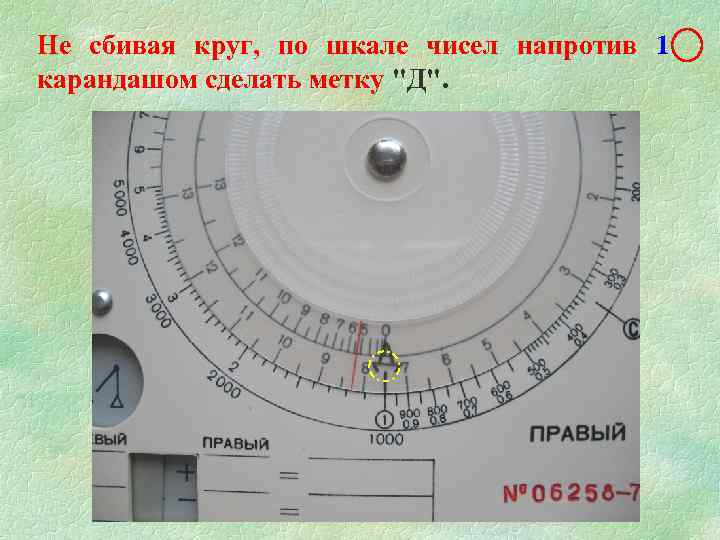

Не сбивая круг, по шкале чисел напротив 1 карандашом сделать метку "Д".

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 6450 (Дт).

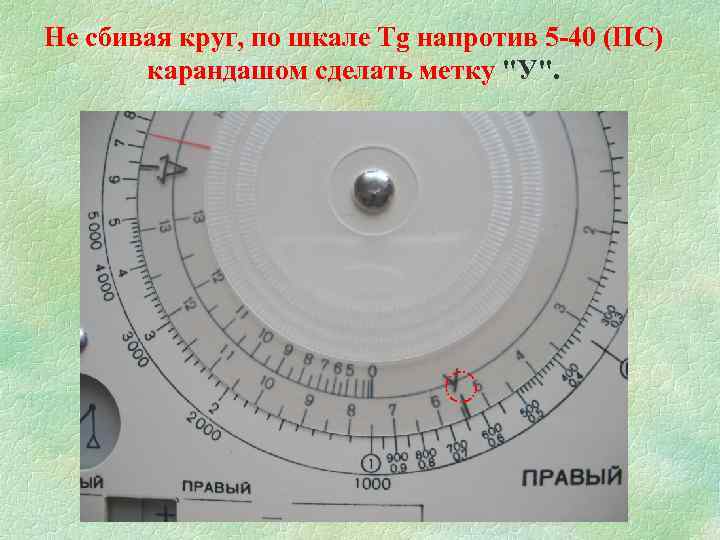

Не сбивая круг, по шкале Tg напротив 5 -40 (ПС) карандашом сделать метку "У".

Поворотом круга совместить метку "Д" (по шкале чисел) с числом 16 (∆Хт).

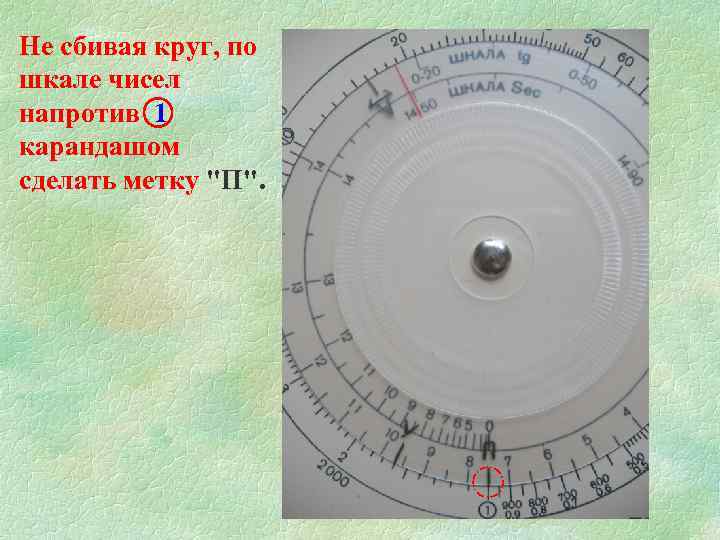

Не сбивая круг, по шкале чисел напротив 1 карандашом сделать метку "П".

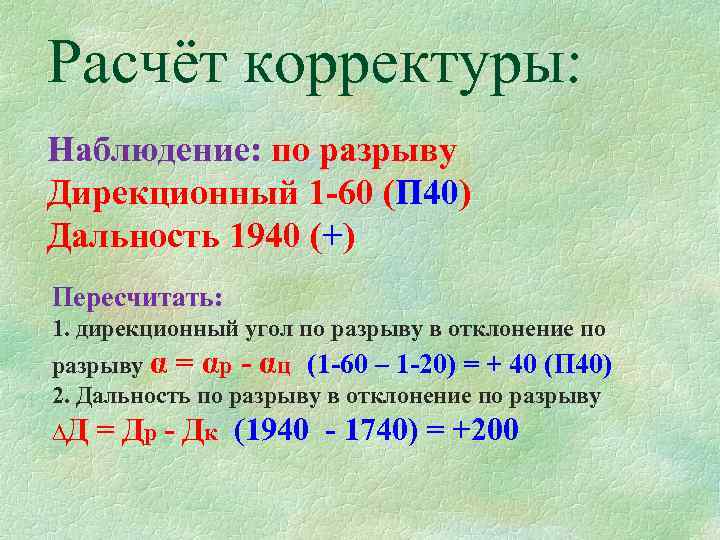

Расчёт корректуры: Наблюдение: по разрыву Дирекционный 1 -60 (П 40) Дальность 1940 (+) Пересчитать: 1. дирекционный угол по разрыву в отклонение по разрыву α = αр - αц (1 -60 – 1 -20) = + 40 (П 40) 2. Дальность по разрыву в отклонение по разрыву ∆Д = Др - Дк (1940 - 1740) = +200

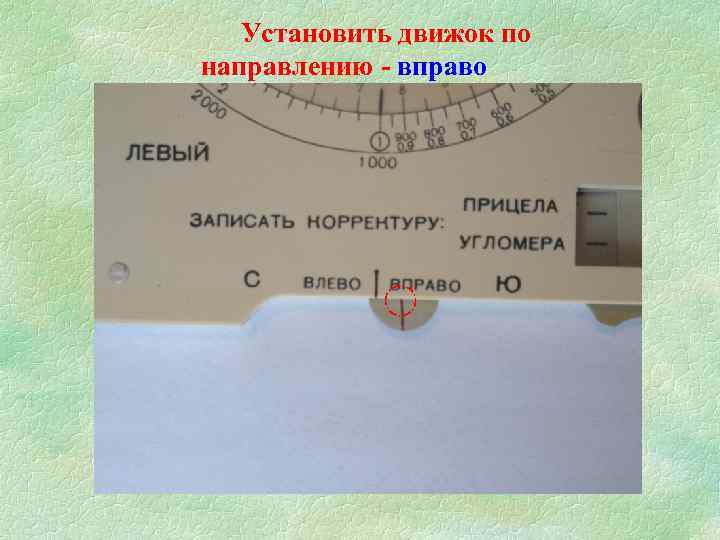

Установить движок по направлению - вправо

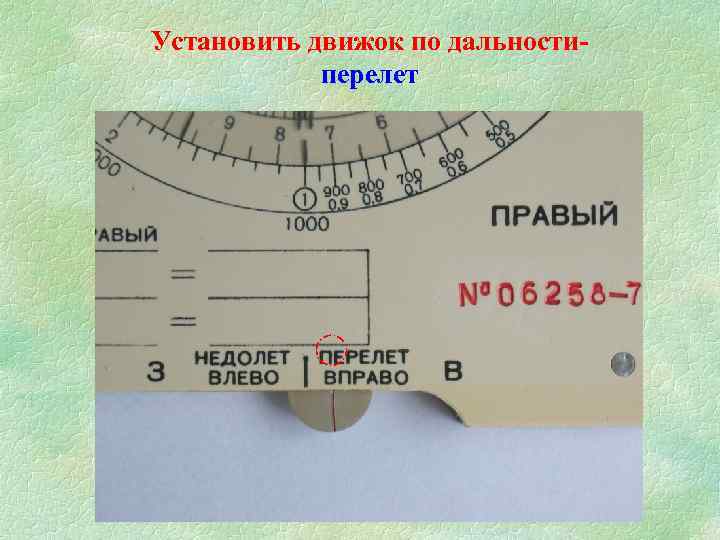

Установить движок по дальностиперелет

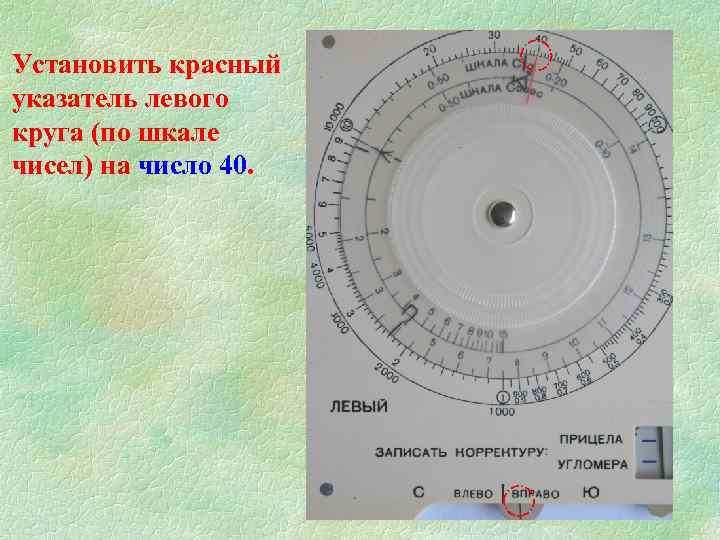

Установить красный указатель левого круга (по шкале чисел) на число 40.

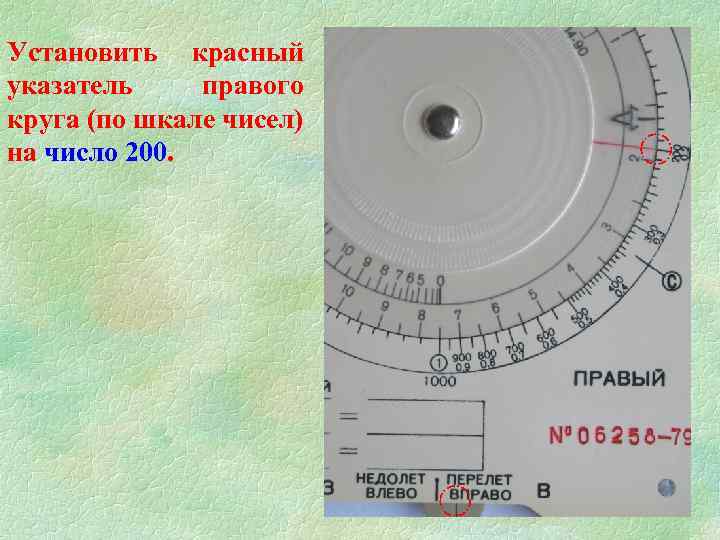

Установить красный указатель правого круга (по шкале чисел) на число 200.

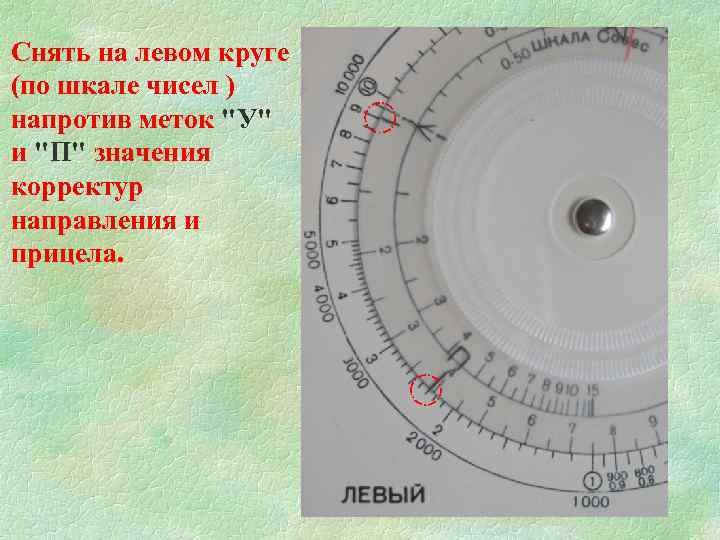

Снять на левом круге (по шкале чисел ) напротив меток "У" и "П" значения корректур направления и прицела.

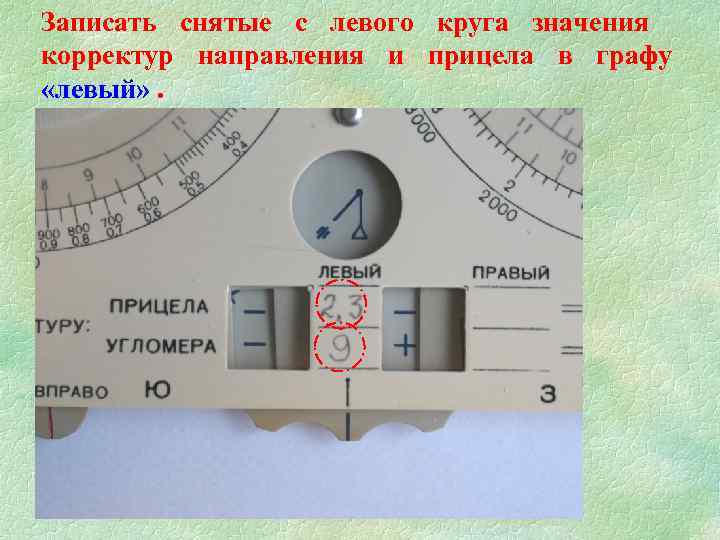

Записать снятые с левого круга значения корректур направления и прицела в графу «левый» .

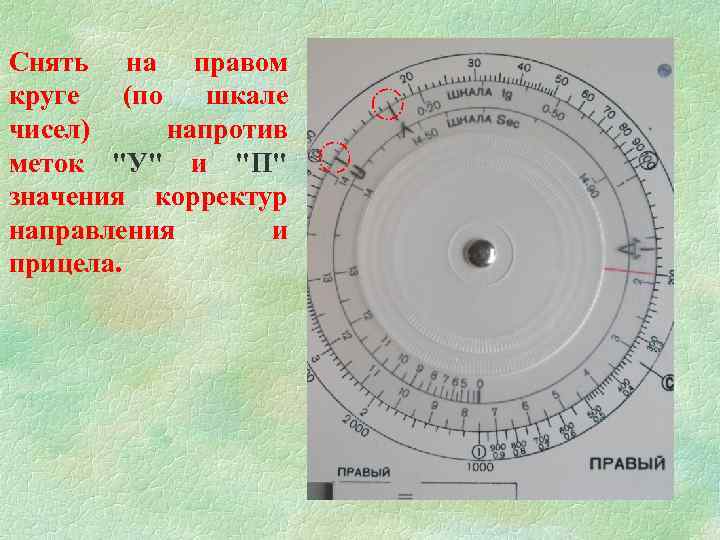

Снять на правом круге (по шкале чисел) напротив меток "У" и "П" значения корректур направления и прицела.

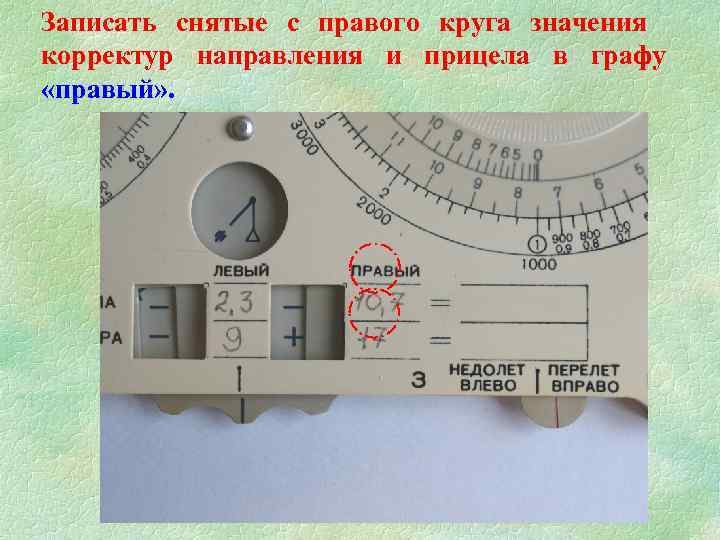

Записать снятые с правого круга значения корректур направления и прицела в графу «правый» .

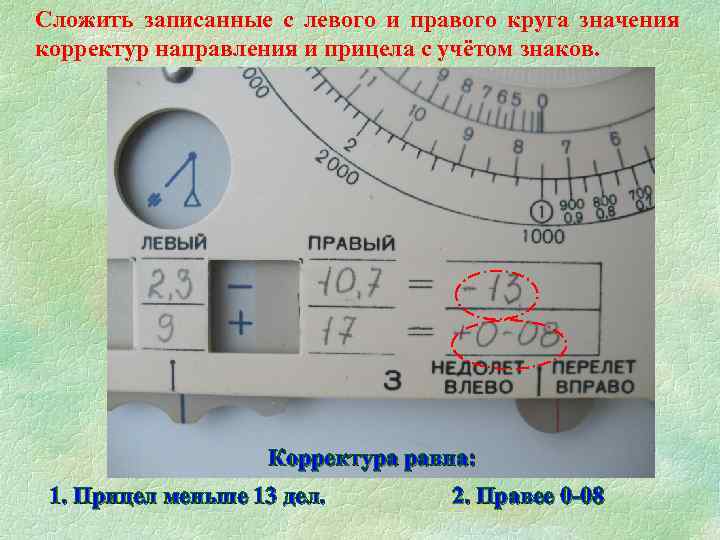

Сложить записанные с левого и правого круга значения корректур направления и прицела с учётом знаков. Корректура равна: 1. Прицел меньше 13 дел. 2. Правее 0 -08

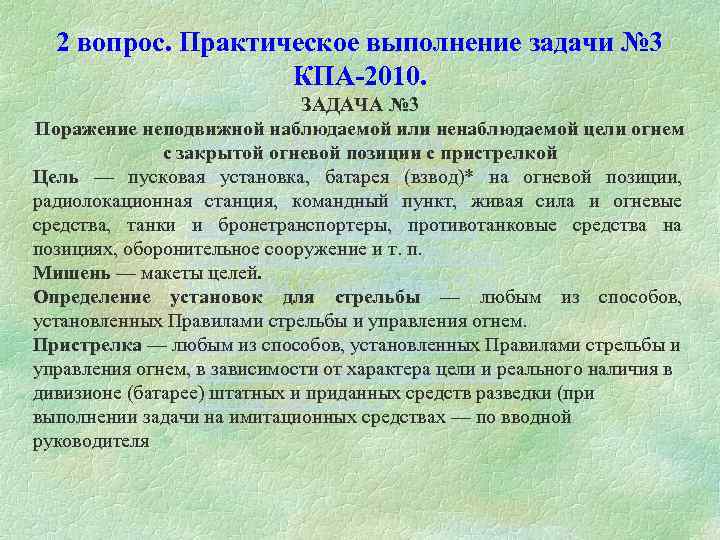

2 вопрос. Практическое выполнение задачи № 3 КПА-2010. ЗАДАЧА № 3 Поражение неподвижной наблюдаемой или ненаблюдаемой цели огнем ЗАДАЧА № 3 Поражение с закрытой огневой позиции с пристрелкой неподвижной наблюдаемой на Цель — пусковая установка, батарея (взвод)* или огневой позиции, ненаблюдаемой цели огнем с радиолокационная станция, командный пункт, живая сила и огневые средства, танки закрытой огневой позиции с и бронетранспортеры, противотанковые средства на позициях, оборонительное сооружение и— п. пристрелкой Цель т. пусковая Мишень — макеты целей. установка, батарея (взвод)* на Определение установок для стрельбы — любым из способов, огневой позиции, установленных Правилами стрельбы и управления огнем. радиолокационная станция, Пристрелка — любым из способов, установленных Правилами стрельбы и управления огнем, в зависимости от характера цели и реального наличия в командный пункт, живая сила и дивизионе (батарее) штатных и приданных средств разведки (при огневые средства, т выполнении задачи на имитационных средствах — по вводной руководителя

Условия выполнения огневой задачи: а) стрельба осколочно-фугасными снарядами с ударным взрывателем (на осколочное или фугасное действие), снарядами с радиовзрывателем, а по наблюдаемой цели снарядами с дистанционным взрывателем (трубкой); б) огневая задача выполняется: при стрельбе на уничтожение и подавление — батареей, взводом; при стрельбе на разрушение — батареей, взводом, орудием; в) при выполнении огневой задачи с подразделениями звуковой, радиолокационной разведки, вертолетом взаимодействие с ними организуется заблаговременно; г) поправка на смещение — любая, при стрельбе на разрушение — не более 3 -00. Расход снарядов: на пристрелку — по нормам приложения 7; на контроль точности определения установок для стрельбы на поражение (обозначение первой поражающей серии, залпа) при стрельбе орудием — 1 -3 снаряда, при стрельбе взводом или батареей — 1 - 6 снарядов. Оценка за выполнение огневой задачи определяется в соответствии со ст. 116.

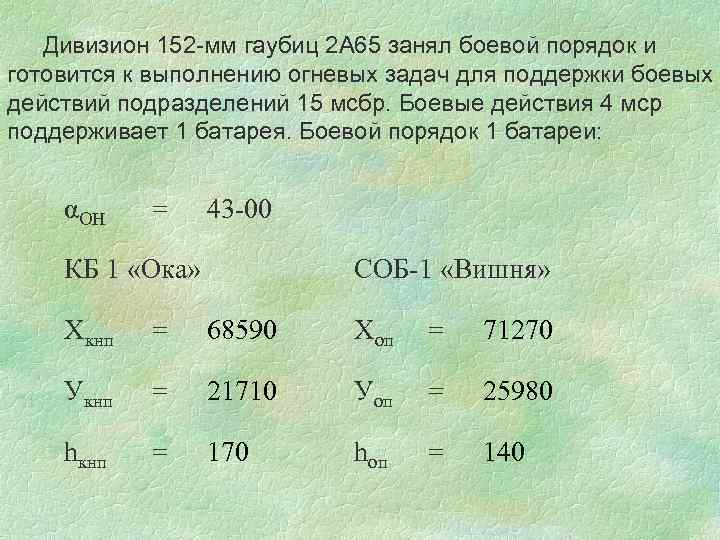

Дивизион 152 -мм гаубиц 2 А 65 занял боевой порядок и готовится к выполнению огневых задач для поддержки боевых действий подразделений 15 мсбр. Боевые действия 4 мср поддерживает 1 батарея. Боевой порядок 1 батареи: αОН = 43 -00 КБ 1 «Ока» СОБ-1 «Вишня» Хкнп = 68590 Хоп = 71270 Укнп = 21710 Уоп = 25980 hкнп = 170 hоп = 140

В батарее шесть орудий, основное - третье. Наименьшие дальности стрельбы вправо 800 м, прямо 650 м, влево 1200 м. На огневой позиции снаряды ОФ-25, заряды Полный с партией 8 -78 -562, 3 с партией 9 -79 -215. Суммарные отклонения начальной скорости снарядов для зарядов полного - +0, 35%Vо, третьего - +0, 55 %Vо. Температура зарядов (указывает преподаватель). В должности старшего офицера батареи подготовить доклад на ПУОД и командиру батареи (РБР ОПА ст. 44). В должности командира батареи подготовьте доклад.

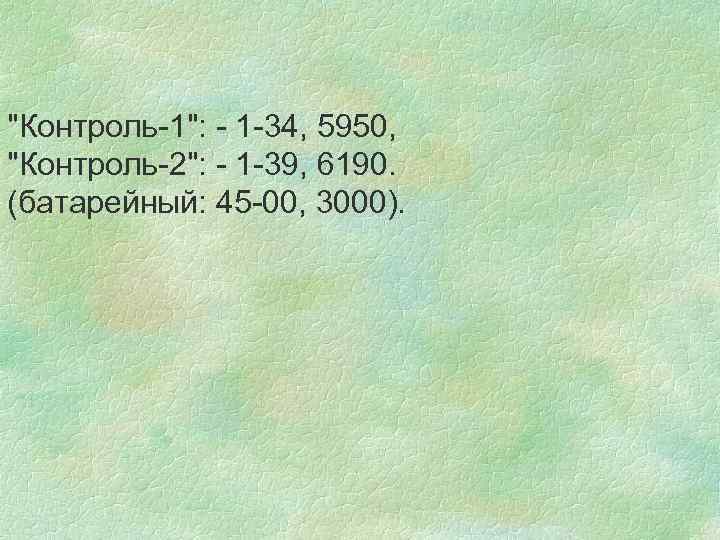

"Контроль-1": - 1 -34, 5950, "Контроль-2": - 1 -39, 6190. (батарейный: 45 -00, 3000).

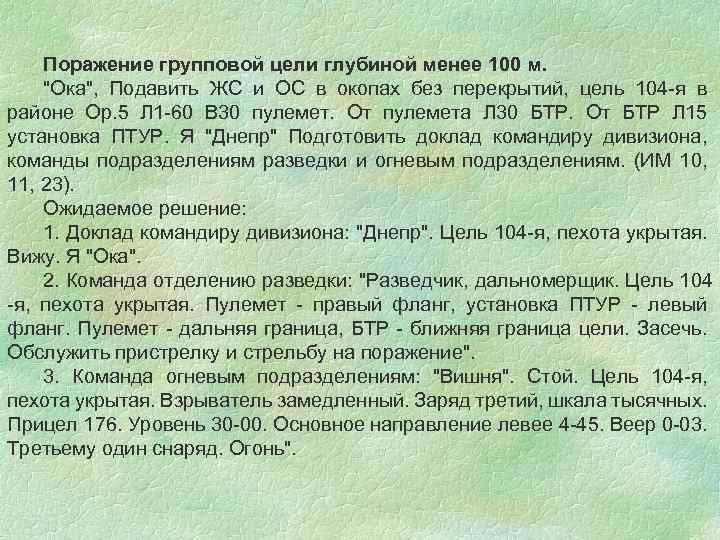

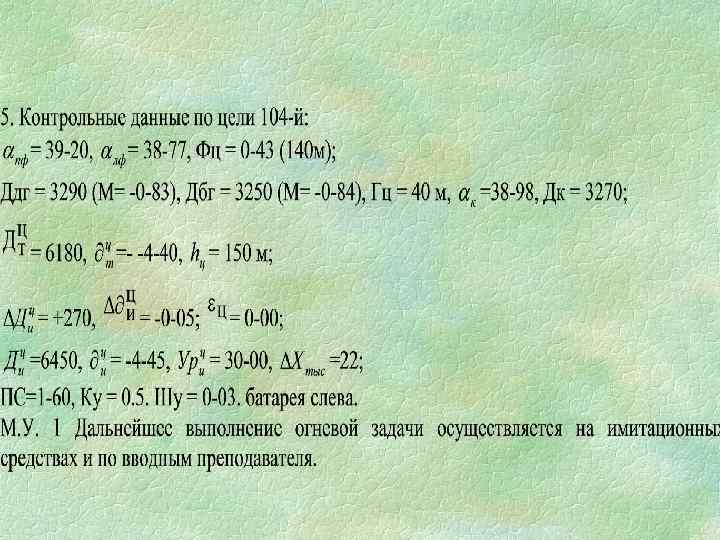

Поражение групповой цели глубиной менее 100 м. "Ока", Подавить ЖС и ОС в окопах без перекрытий, цель 104 -я в районе Ор. 5 Л 1 -60 В 30 пулемет. От пулемета Л 30 БТР. От БТР Л 15 установка ПТУР. Я "Днепр" Подготовить доклад командиру дивизиона, команды подразделениям разведки и огневым подразделениям. (ИМ 10, 11, 23). Ожидаемое решение: 1. Доклад командиру дивизиона: "Днепр". Цель 104 -я, пехота укрытая. Вижу. Я "Ока". 2. Команда отделению разведки: "Разведчик, дальномерщик. Цель 104 -я, пехота укрытая. Пулемет - правый фланг, установка ПТУР - левый фланг. Пулемет - дальняя граница, БТР - ближняя граница цели. Засечь. Обслужить пристрелку и стрельбу на поражение". 3. Команда огневым подразделениям: "Вишня". Стой. Цель 104 -я, пехота укрытая. Взрыватель замедленный. Заряд третий, шкала тысячных. Прицел 176. Уровень 30 -00. Основное направление левее 4 -45. Веер 0 -03. Третьему один снаряд. Огонь".
