САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ Факультет военного обучения n Тема 9. Занятие 2. n «Поражение неподвижных наблюдаемых целей огнём с закрытой огневой позиции с пристрелкой по измеренным отклонениям» «Пристрелка по измеренным отклонениям с помощью дальномера при ПС менее 5 -00» Преподаватель кафедры № 1 - ФВО при СПб. ГУ Кузнецов А. А.

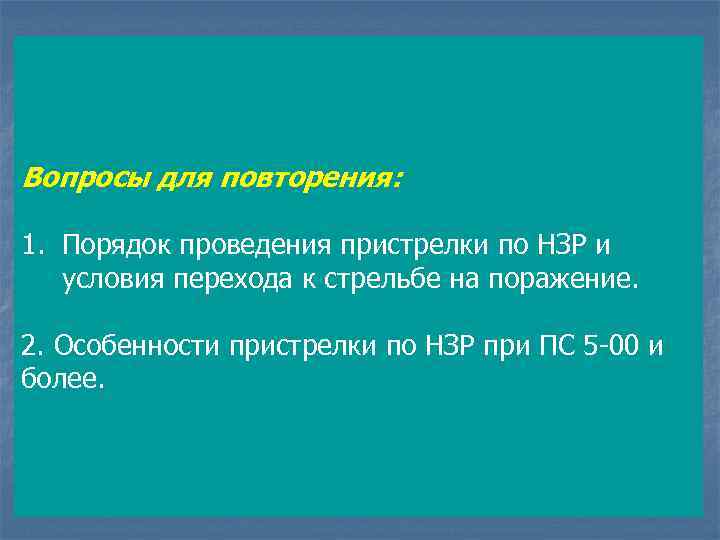

Вопросы для повторения: 1. Порядок проведения пристрелки по НЗР и условия перехода к стрельбе на поражение. 2. Особенности пристрелки по НЗР при ПС 5 -00 и более.
УЧЕБНЫЕ ЦЕЛИ: 1. Изучить порядок пристрелки по измеренным отклонениям с помощью дальномера. 2. Научиться определять корректуры в ходе пристрелки и стрельбы на поражение. 3. Воспитывать чувство ответственности за своевременную и точную работу при поражении цели. ЛИТЕРАТУРА : 1. ПСи. УО – 2011 г. ст. 78 -87; 88 -92; 96 -100; 188 -229. 2. Пособие по изучению ПСи. УО – 2011 г. ст. 78 -87; 88 -92; 96 -100; 188 -229.
ВОПРОС 1. УСЛОВИЯ ВЫПОЛНЕНИЯ ЗАДАЧИ № 3 КПА-93, ВРЕМЯ ВЫПОЛНЕНИЯ ОГНЕВОЙ ЗАДАЧИ, НОРМА РАСХОДА БОЕПРИПАСОВ НА ПРИСТРЕЛКУ
1 (ПРИЛОЖЕНИЕ 1 (к ст. 4, 102, 185)) Задача 3 Поражение неподвижной наблюдаемой или ненаблюдаемой цели огнем с закрытой огневой позиции с пристрелкой Цель — пусковая установка, батарея (взвод) на огневой позиции, радиолокационная станция, командный пункт, живая сила и огневые средства, танки и бронетранспортеры, противотанковые средства на позициях, оборонительное сооружение и т. п. Мишень — макеты целей. Определение установок для стрельбы — любым из способов, установленных Правилами стрельбы и управления огнем. Пристрелка — любым из способов, установленных Правилами стрельбы и управления огнем, в зависимости от характера цели и реального наличия в дивизионе (батарее) штатных и приданных средств разведки (при выполнении задачи на имитационных средствах — по вводной руководителя). При выполнении огневой задачи дивизионом — пристрелка цели одной или каждой батареей. Условия выполнения огневой задачи: а) стрельба осколочно-фугасными снарядами с ударным взрывателем (на осколочное, фугасное или замедленное действие), снарядами с радиовзрывателем, а по наблюдаемой цели снарядами с дистанционным взрывателем (трубкой) и кассетными снарядами; б) огневая задача выполняется: при стрельбе на уничтожение и подавление — дивизионом, батареей, взводом; при стрельбе на разрушение — батареей, взводом, орудием (минометом); в) при выполнении огневой задачи дивизионом с подразделениями звуковой, радиолокационной разведки, вертолетом взаимодействие с ними организуется заблаговременно; г) поправка на смещение — любая, при стрельбе на разрушение — не более 3 -00. Расход снарядов: на пристрелку — по нормам приложения 7; на контроль точности определения установок для стрельбы на поражение (обозначение первой поражающей серии, залпа) при стрельбе орудием (минометом) — 1— 3 снаряда, при стрельбе взводом или батареей — 1— 6 снарядов, при стрельбе дивизионом — 1— 3 снаряда на каждую батарею. Оценка за выполнение огневой задачи определяется в соответствии со ст. 116.

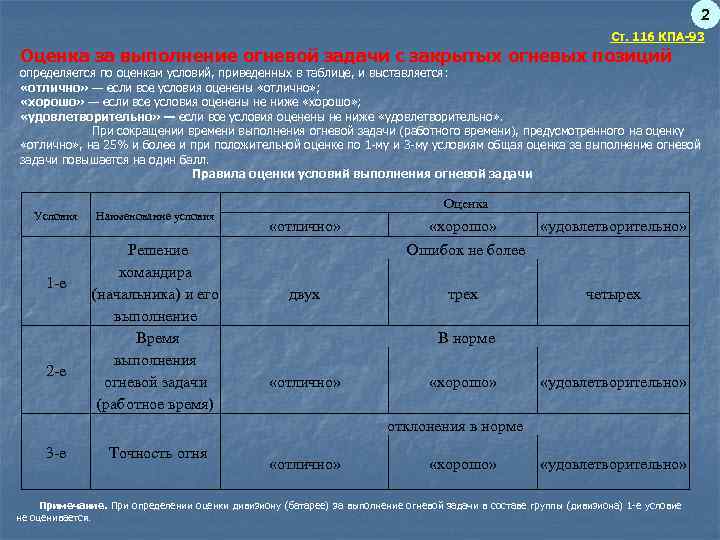

2 Ст. 116 КПА-93 Оценка за выполнение огневой задачи с закрытых огневых позиций определяется по оценкам условий, приведенных в таблице, и выставляется: «отлично» — если все условия оценены «отлично» ; «хорошо» — если все условия оценены не ниже «хорошо» ; «удовлетворительно» — если все условия оценены не ниже «удовлетворительно» . При сокращении времени выполнения огневой задачи (работного времени), предусмотренного на оценку «отлично» , на 25% и более и при положительной оценке по 1 -му и 3 -му условиям общая оценка за выполнение огневой задачи повышается на один балл. Правила оценки условий выполнения огневой задачи Условия 1 -е 2 -е Наименование условия Решение командира (начальника) и его выполнение Время выполнения огневой задачи (работное время) Оценка «отлично» двух «хорошо» «удовлетворительно» Ошибок не более трех четырех В норме «отлично» «хорошо» «удовлетворительно» отклонения в норме 3 -е Точность огня «отлично» «хорошо» «удовлетворительно» Примечание. При определении оценки дивизиону (батарее) за выполнение огневой задачи в составе группы (дивизиона) 1 -е условие не оценивается.

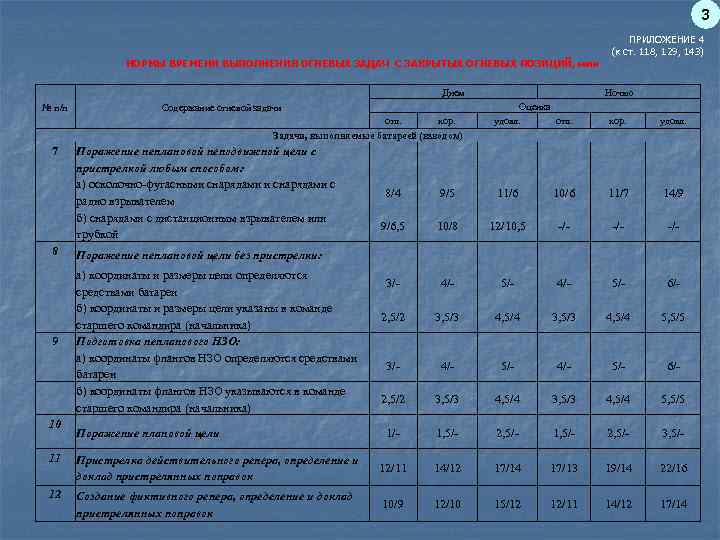

3 НОРМЫ ВРЕМЕНИ ВЫПОЛНЕНИЯ ОГНЕВЫХ ЗАДАЧ С ЗАКРЫТЫХ ОГНЕВЫХ ПОЗИЦИЙ, мин Днем № п/п Содержание огневой задачи отл. хор. Задачи, выполняемые батареей (взводом) 7 Поражение неплановой неподвижной цели с пристрелкой любым способом: а) осколочно-фугасными снарядами с радио взрывателем б) снарядами с дистанционным взрывателем или трубкой 8 9 Ночью Оценка удовл. отл. хор. удовл. 8/4 9/5 11/6 10/6 11/7 14/9 9/6, 5 10/8 12/10, 5 -/- -/- 3/- 4/- 5/- 6/- 2, 5/2 3, 5/3 4, 5/4 5, 5/5 1/- 1, 5/- 2, 5/- 3, 5/- Поражение неплановой цели без пристрелки: а) координаты и размеры цели определяются средствами батареи б) координаты и размеры цели указаны в команде старшего командира (начальника) Подготовка непланового НЗО: а) координаты флангов НЗО определяются средствами батареи б) координаты флангов НЗО указываются в команде старшего командира (начальника) ПРИЛОЖЕНИЕ 4 (к ст. 118, 129, 143) 10 Поражение плановой цели 11 Пристрелка действительного репера, определение и доклад пристрелянных поправок 12/11 14/12 17/14 17/13 19/14 22/16 12 Создание фиктивного репера, определение и доклад пристрелянных поправок 10/9 12/10 15/12 12/11 14/12 17/14

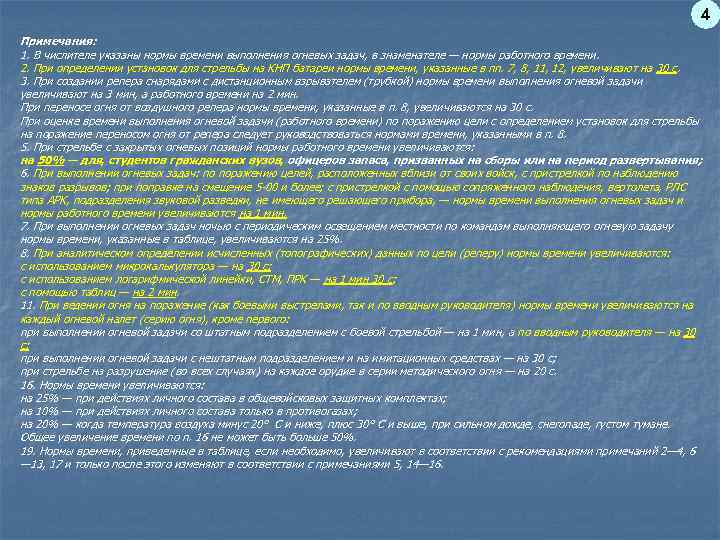

4 Примечания: 1. В числителе указаны нормы времени выполнения огневых задач, в знаменателе — нормы работного времени. 2. При определении установок для стрельбы на КНП батареи нормы времени, указанные в пп. 7, 8, 11, 12, увеличивают на 30 с. 3. При создании репера снарядами с дистанционным взрывателем (трубкой) нормы времени выполнения огневой задачи увеличивают на 3 мин, а работного времени на 2 мин. При переносе огня от воздушного репера нормы времени, указанные в п. 8, увеличиваются на 30 с. При оценке времени выполнения огневой задачи (работного времени) по поражению цели с определением установок для стрельбы на поражение переносом огня от репера следует руководствоваться нормами времени, указанными в п. 8. 5. При стрельбе с закрытых огневых позиций нормы работного времени увеличиваются: на 50% — для, студентов гражданских вузов, офицеров запаса, призванных на сборы или на период развертывания; 6. При выполнении огневых задач: по поражению целей, расположенных вблизи от своих войск, с пристрелкой по наблюдению знаков разрывов; при поправке на смещение 5 -00 и более; с пристрелкой с помощью сопряженного наблюдения, вертолета, РЛС типа АРК, подразделения звуковой разведки, не имеющего решающего прибора, — нормы времени выполнения огневых задач и нормы работного времени увеличиваются на 1 мин. 7. При выполнении огневых задач ночью с периодическим освещением местности по командам выполняющего огневую задачу нормы времени, указанные в таблице, увеличиваются на 25%. 8. При аналитическом определении исчисленных (топографических) данных по цели (реперу) нормы времени увеличиваются: с использованием микрокалькулятора — на 30 с; с использованием логарифмической линейки, СТМ, ПРК — на 1 мин 30 с; с помощью таблиц — на 2 мин. 11. При ведении огня на поражение (как боевыми выстрелами, так и по вводным руководителя) нормы времени увеличиваются на каждый огневой налет (серию огня), кроме первого: при выполнении огневой задачи со штатным подразделением с боевой стрельбой — на 1 мин, а по вводным руководителя — на 30 с; при выполнении огневой задачи с нештатным подразделением и на имитационных средствах — на 30 с; при стрельбе на разрушение (во всех случаях) на каждое орудие в серии методического огня — на 20 с. 16. Нормы времени увеличиваются: на 25% — при действиях личного состава в общевойсковых защитных комплектах; на 10% — при действиях личного состава только в противогазах; на 20% — когда температура воздуха минус 20° С и ниже, плюс 30° С и выше, при сильном дожде, снегопаде, густом тумане. Общее увеличение времени по п. 16 не может быть больше 50%. 19. Нормы времени, приведенные в таблице, если необходимо, увеличивают в соответствии с рекомендациями примечаний 2— 4, 6 — 13, 17 и только после этого изменяют в соответствии с примечаниями 5, 14— 16.
НОРМЫ ОТКЛОНЕНИЙ ПО ДАЛЬНОСТИ И НАПРАВЛЕНИЮ ДЛЯ ОЦЕНКИ ТОЧНОСТИ ОГНЯ И ПРИСТРЕЛЯННЫХ ПОПРАВОК 5 ПРИЛОЖЕНИЕ 5 (к ст. 133, 135, 137, 141) Оценки Способы определения установок для стрельбы на поражение № По дальности отл. хор. удовл. По направлению отл. хор. удовл. При боевой стрельбе Пушечные и гаубичные подразделения 1 Пристрелка наблюдаемых целей с помощью стереоскопических дальномеров: а) ДС-1 (ДС-0, 9) б) ДС-2 2 Пристрелка наблюдаемых целей: 3 4 7 а) с помощью квантового дальномера, СН 6) по НЗР Пристрелка ненаблюдаемых целей любым способом Определение пристрелянных поправок по результатам создания (пристрелки) реперов Перенос огня от репера (цели): 2 1, 5 3 2 4, 5 3 3 3 6 6 9 9 0, 8 1, 2 1 1 1, 5 2, 3 2, 5 3 5 4 6 9 8 9 14 12 0, 5 1 1, 5 3 5 7 4 8 12 5 7 4 5 а) при стрельбе осколочно-фугасными снарядами с ударным 1 1, 5 2, 5 взрывателем и снарядами с радио взрывателем б) при стрельбе снарядами с дистанционным взрывателем (трубкой) 1, 5 2 3 При оценке точности сопоставлением установок для стрельбы 14 15 При выполнении огневых задач без боевой стрельбы 0, 5 1 1, 5 Определение пристрелянных поправок при создании (пристрелке) репера и при выполнении огневых задач на имитационных средствах 0, 4 0, 8 1, 2 [1] 3 Нормы отклонений по дальности даны в процентах от дальности наблюдения. Примечания: 1. Нормы отклонений (точности расчета пристрелянных поправок) по дальности, кроме п. 1, даны в процентах от топографической дальности стрельбы, а по направлению — в делениях угломера. 4. При стрельбе из минометов на дальности до 3 км и из нарезной артиллерии до 4 км указанные нормы отклонений увеличиваются на 25%. 5. При стрельбе по движущимся целям нормы отклонений по дальности увеличиваются на 0, 5% дальности, а по направлению — на 25%.

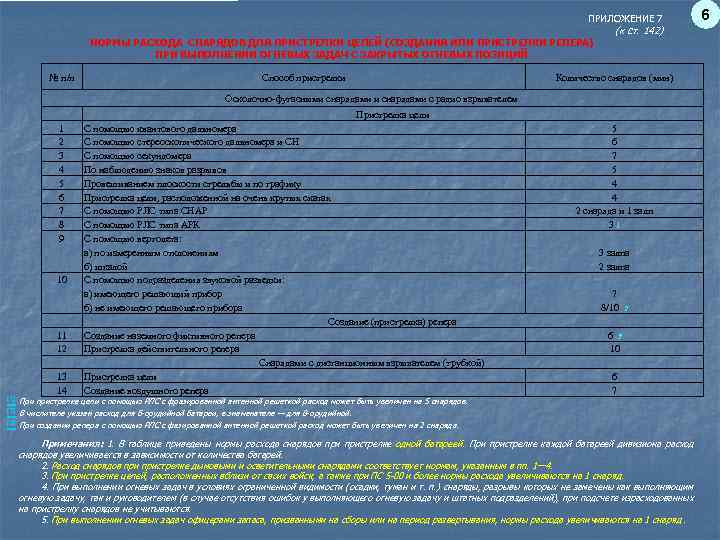

ПРИЛОЖЕНИЕ 7 НОРМЫ РАСХОДА СНАРЯДОВ ДЛЯ ПРИСТРЕЛКИ ЦЕЛЕЙ (СОЗДАНИЯ ИЛИ ПРИСТРЕЛКИ РЕПЕРА) ПРИ ВЫПОЛНЕНИИ ОГНЕВЫХ ЗАДАЧ С ЗАКРЫТЫХ ОГНЕВЫХ ПОЗИЦИЙ № п/п Способ пристрелки (к ст. 142) Количество снарядов (мин) Осколочно-фугасными снарядами с радио взрывателем 1 2 3 4 5 6 7 8 9 10 11 12 [1] [2] [3] 13 14 Пристрелка цели С помощью квантового дальномера С помощью стереоскопического дальномера и СН С помощью секундомера По наблюдению знаков разрывов Провешиванием плоскости стрельбы и по графику Пристрелка цели, расположенной на очень крутых скатах С помощью РЛС типа CHAP С помощью РЛС типа APК С помощью вертолета: а) по измеренным отклонениям б) шкалой С помощью подразделения звуковой разведки: а) имеющего решающий прибор б) не имеющего решающего прибора Создание (пристрелка) репера Создание наземного фиктивного репера Пристрелка действительного репера Снарядами с дистанционным взрывателем (трубкой) Пристрелка цели Создание воздушного репера При пристрелке цели с помощью РЛС с фразированной антенной решеткой расход может быть увеличен на 5 снарядов. В числителе указан расход для 6 -орудийной батареи, в знаменателе — для 8 -орудийной. При создании репера с помощью РЛС с фазированной антенной решеткой расход может быть увеличен на 2 снаряда. 5 6 7 5 4 4 2 снаряда и 1 залп 31 3 залпа 2 залпа 7 8/10 2 6 3 10 6 7 Примечания: 1. В таблице приведены нормы расхода снарядов пристрелке одной батареей. При пристрелке каждой батареей дивизиона расход снарядов увеличивается в зависимости от количества батарей. 2. Расход снарядов пристрелке дымовыми и осветительными снарядами соответствует нормам, указанным в пп. 1— 4. 3. При пристрелке целей, расположенных вблизи от своих войск, а также при ПС 5 -00 и более нормы расхода увеличиваются на 1 снаряд. 4. При выполнении огневых задач в условиях ограниченной видимости (осадки, туман и т. п. ) снаряды, разрывы которых не замечены как выполняющим огневую задачу, так и руководителем (в случае отсутствия ошибок у выполняющего огневую задачу и штатных подразделений), при подсчете израсходованных на пристрелку снарядов не учитываются. 5. При выполнении огневых задач офицерами запаса, призванными на сборы или на период развертывания, нормы расхода увеличиваются на 1 снаряд. 6

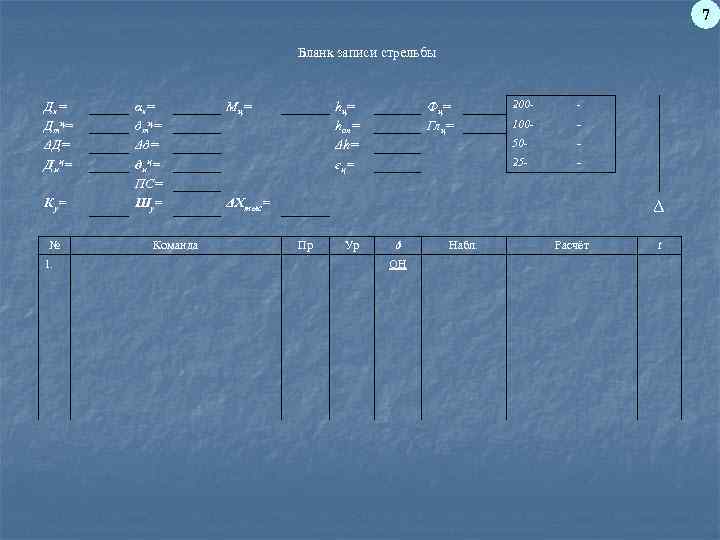

7 Бланк записи стрельбы Дк = Дтц= ΔД= Диц= Ку = № 1. αк = ðтц= Δð= ðиц= ПС= Шу = Команда Мц = - 100 - - 25 - Фц = Глц= 20050 - hц= hоп= Δh= ɛц= - ΔХтыс= Δ Пр Ур ð ОН Набл. Расчёт t

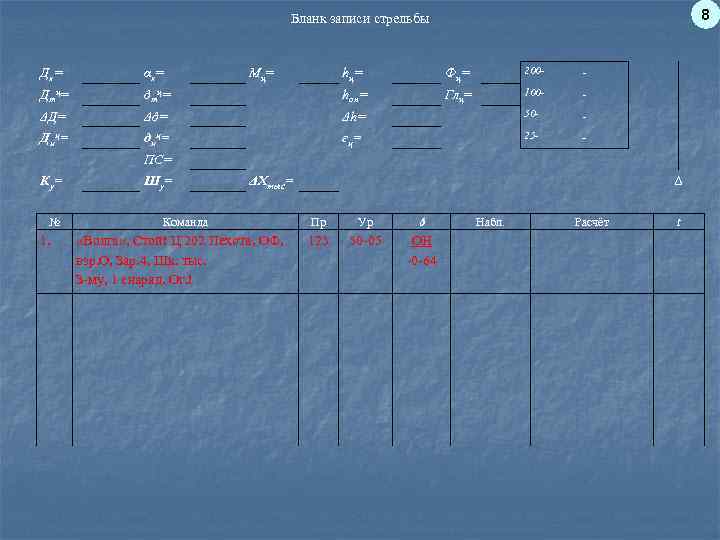

8 Бланк записи стрельбы hц= Фц = 200 - - ðтц= hоп= Глц= 100 - - ΔД= Δð= Δh= 50 - - Диц= ðиц= ɛц= 25 - - Дк = αк = Дтц= Мц = ПС= Ку = № 1. Шу = ΔХтыс= Команда «Волга» , Стой! Ц 202 Пехота, ОФ, взр. О, Зар. 4, Шк. тыс. З-му, 1 снаряд. Ог. ! Δ Пр Ур ð 123 30 -05 ОН -0 -64 Набл. Расчёт t

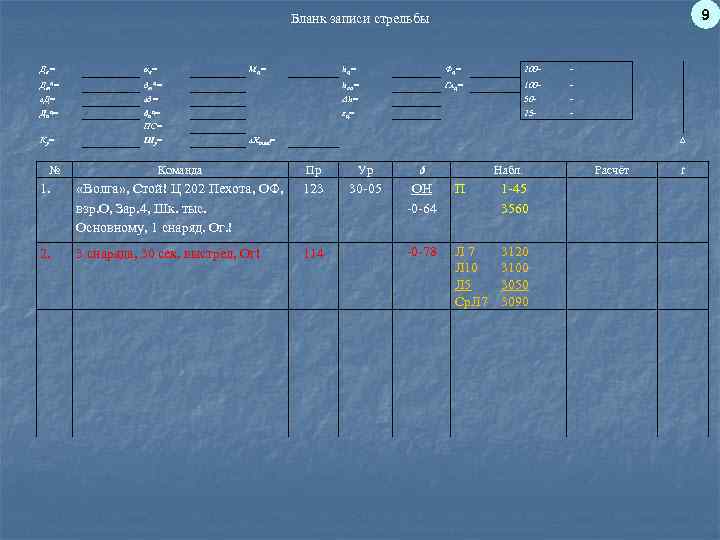

9 Бланк записи стрельбы Дк= αк= Дтц= Мц = hц= Фц = 200 - - ðтц= hоп= Глц= 100 - - ΔД= Δð= Δh= 50 - - Диц= ðиц= ɛц= 25 - - ПС= Ку= № Шу= ΔХтыс= Δ Команда Пр Ур ð Набл. 1. «Волга» , Стой! Ц 202 Пехота, ОФ, взр. О, Зар. 4, Шк. тыс. Основному, 1 снаряд. Ог. ! 123 30 -05 ОН -0 -64 П 1 -45 3560 2. 3 снаряда, 30 сек. выстрел, Ог! 114 -0 -78 Л 7 Л 10 Л 5 Ср. Л 7 3120 3100 3050 3090 Расчёт t
10 Бланк записи стрельбы Дк= αк= Дтц= Мц = hц= Фц = 200 - - ðтц= hоп= Глц= 100 - - ΔД= Δð= Δh= 50 - - Диц= ðиц= ɛц= 25 - - ПС= Ку= № Шу= ΔХтыс= Δ Команда Пр Ур ð Набл. 1. «Волга» , Стой! Ц 202 Пехота, ОФ, взр. О, Зар. 2, Шк. тыс. Основному, 1 снаряд. Ог. ! 123 30 -05 ОН -0 -64 П 1 -45 3560 2. 3 снаряда, 30 сек. выстрел, Ог! 114 -0 -78 3. Батарее! Веер 0 -04, Ск. 3, Уст. 2, По 2 снаряда, беглый Ог! 117 +0 -06 Л 7 Л 10 Л 5 Ср7 Все ЦГР Фр 3120 3100 3050 3090 «+» (перелёты) (отклонился) П 5 0 -50 Расчёт t

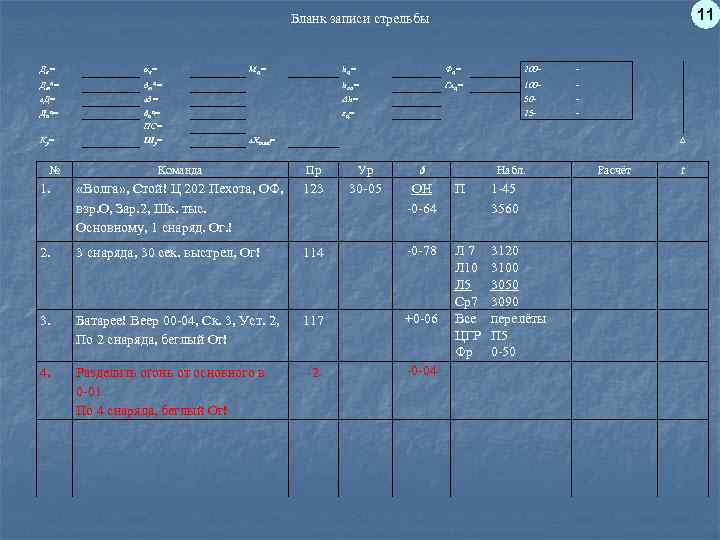

11 Бланк записи стрельбы Дк= αк= Дтц= Мц = hц= Фц = 200 - - ðтц= hоп= Глц= 100 - - ΔД= Δð= Δh= 50 - - Диц= ðиц= ɛц= 25 - - ПС= Ку= № Шу= ΔХтыс= Δ Команда Пр Ур ð Набл. 1. «Волга» , Стой! Ц 202 Пехота, ОФ, взр. О, Зар. 2, Шк. тыс. Основному, 1 снаряд. Ог. ! 123 30 -05 ОН -0 -64 П 1 -45 3560 2. 3 снаряда, 30 сек. выстрел, Ог! 114 -0 -78 3. Батарее! Веер 00 -04, Ск. 3, Уст. 2, По 2 снаряда, беглый Ог! 117 +0 -06 Л 7 Л 10 Л 5 Ср7 Все ЦГР Фр 3120 3100 3050 3090 перелёты П 5 0 -50 4. Разделить огонь от основного в 0 -01 По 4 снаряда, беглый Ог! -2 -0 -04 Расчёт t
12 Бланк записи стрельбы Дк= αк= Дтц= hц= Фц = 200 - - ðтц= hоп= Глц= 100 - - ΔД= Δð= Δh= 50 - - Диц= ðиц= ПС= ɛц= 25 - - Ку= Шу= № Мц = ΔХтыс= Δ Команда Пр Ур ð 1. «Волга» , Стой! Ц 202 Пехота, ОФ, взр. О, Зар. 2, Шк. тыс. Основному, 1 снаряд. Ог. ! 123 30 -05 ОН -0 -64 П 1 -45 3560 2. 3 снаряда, 30 сек. выстрел, Ог! 114 -0 -78 3. Батарее! Веер 0 -04, Ск. 3, Уст. 2, По 2 снаряда, беглый Ог! 117 +0 -06 4. Разделить огонь от основного в 0 -01 По 4 снаряда, беглый Ог! Ог. ! «Волга» , Стой! Записать, Ц 202 Пехота. Доклад КД о выполнении огз: «Нева» , «Дон» , Стрельбу по Ц 202 закончил, Ц подавлена, расход 64, Я- «Дон» . -2 -0 -04 Л 7 Л 10 Л 5 Ср7 Все ЦГР Фр ЦЦ 3120 3100 3050 3090 перелёты П 5 0 -50 Фр=Фц ЦЦ Фр=Фц 5. 6. Набл. Расчёт t
ВОПРОС 2. Практическое выполнение задачи № 3 КПА-93.
13 Задание на самоподготовку: Повторить: ст. 7 -10 (ПСи. УО 2011 г. ) Изучить и законспектировать: ст. 88 -92, 215 -220, 221 -229 (ПСи. УО 2011 г. ) ст. 47 (РБР ОПА)
