САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ Факультет военного обучения АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ Тема 1. МАТЕРИАЛЬНАЯ ЧАСТЬ АРТИЛЛЕРИИ

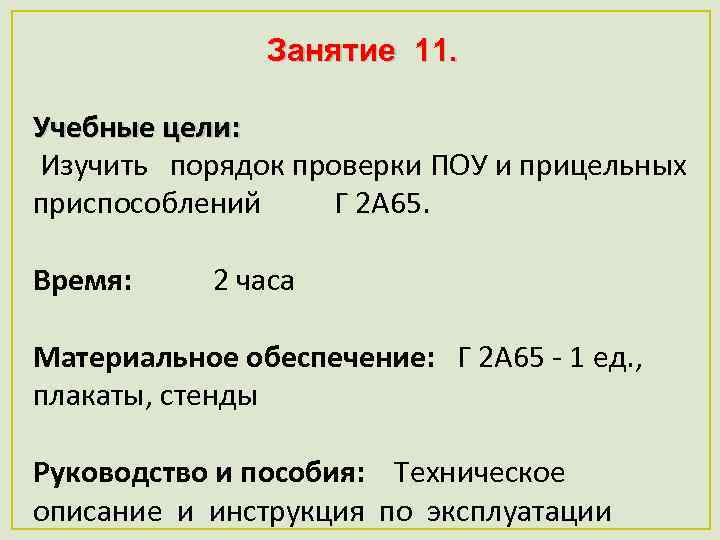

Занятие 11. Учебные цели: Изучить порядок проверки ПОУ и прицельных приспособлений Г 2 А 65. Время: 2 часа Материальное обеспечение: Г 2 А 65 1 ед. , плакаты, стенды Руководство и пособия: Техническое описание и инструкция по эксплуатации

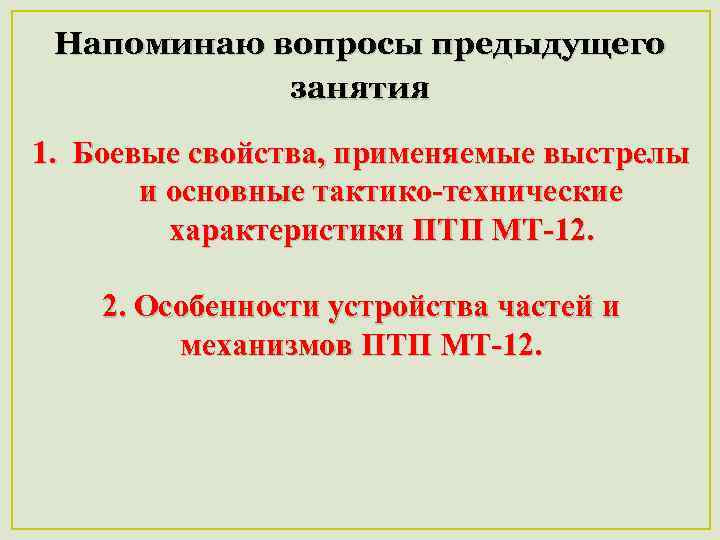

Напоминаю вопросы предыдущего занятия 1. Боевые свойства, применяемые выстрелы и основные тактико-технические характеристики ПТП МТ-12. 2. Особенности устройства частей и механизмов ПТП МТ-12.

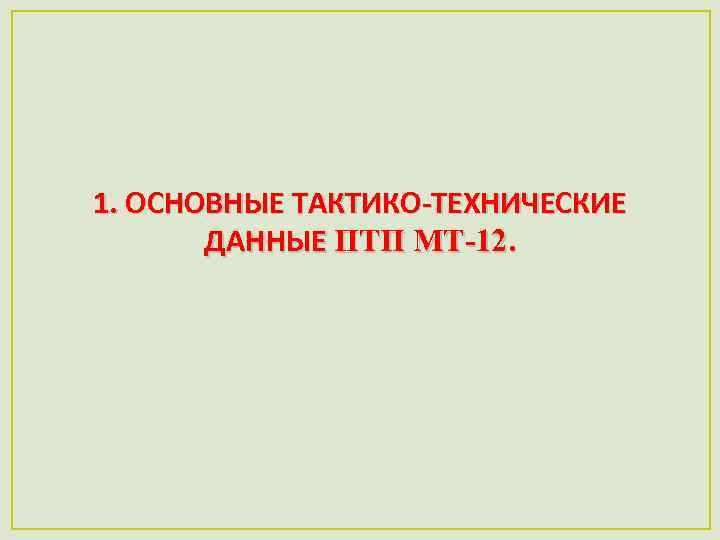

1. ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ДАННЫЕ ПТП МТ-12.
Дальность прямого выстрела при высоте цели …. 2, 7 м: бронебойного подкалиберного снаряда … ……. . . 2130 м кумулятивно осколочного снаряда. . . …………. 1150 м Наибольшая дальность стрельбы броне бойным подкалиберным снарядом ……… 3000 м кумулятивно осколочным снарядом. . ………. 5955 м осколочно фугасным снарядом. . . ……………. . . 8200 м Калибр 100 мм Длина ствола. . . . 63 клб Длина зарядной каморы. . 915 мм Высота линии огня. . …………. . 810 мм Угол горизонтального обстрела. . 53… 540 Скорострельность пушки Прицельная……………. 6 в/мин наибольшая. . 14 в/мин Время перевода из походного положения в боевое или обратно. . . . 1 мин
2. Особенности устройства противооткатных устройств ПТП МТ-12.

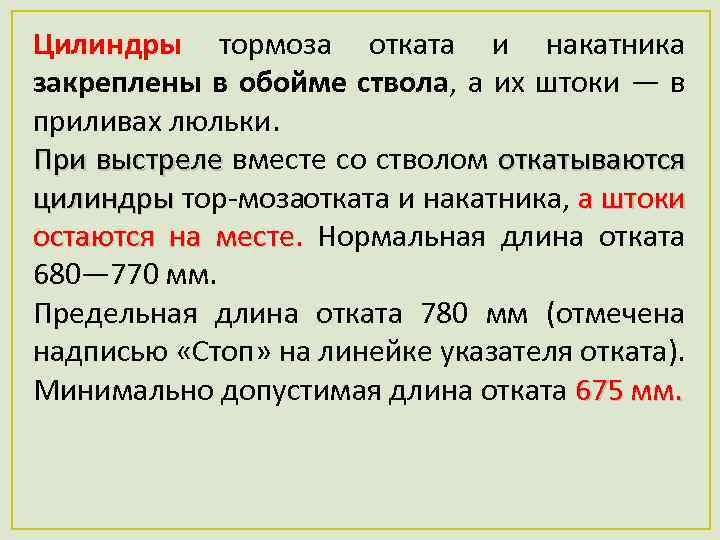

Цилиндры тормоза отката и накатника закреплены в обойме ствола, а их штоки — в приливах люльки. При выстреле вместе со стволом откатываются выстреле цилиндры тор моза тката и накатника, а штоки о цилиндры остаются на месте. Нормальная длина отката месте. 680— 770 мм. Предельная длина отката 780 мм (отмечена надписью «Стоп» на линейке указателя отката). Минимально допустимая длина отката 675 мм.
Занятие 11. Учебные 1. Проверка противооткатных вопросы устройств Г 2 А 65. 2. Частичная проверка прицельных приспособлений орудий: проверка контрольного уровня, проверка нулевых установок прицела, проверка нулевой линии прицеливания прицелов.
1. Проверка противооткатных устройств Г 2 А 65.
Осмотр и проверка противооткатных устройств Г 2 А 65 перед стрельбой проводится в объеме 2 А 65 мероприятий контрольного осмотра перед мероприятий контрольного осмотра стрельбой. Контрольный осмотр тормоза отката заключается в следующем: 1. Проверить крепление тормоза отката на люльке и штока тормоза отката в казеннике. Гайка должна быть надежно застопорена планкой, а планка закреплена болтами, законтренными проволокой.

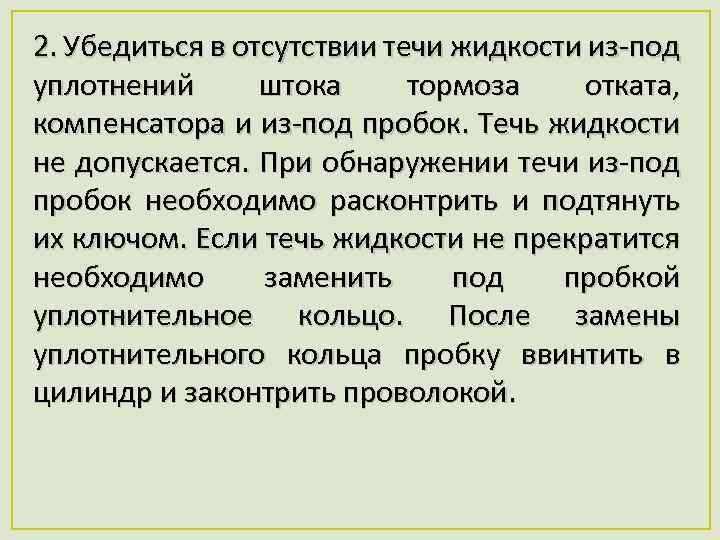

2. Убедиться в отсутствии течи жидкости из под уплотнений штока тормоза отката, компенсатора и из под пробок. Течь жидкости не допускается. При обнаружении течи из под пробок необходимо расконтрить и подтянуть их ключом. Если течь жидкости не прекратится необходимо заменить под пробкой уплотнительное кольцо. После замены уплотнительного кольца пробку ввинтить в цилиндр и законтрить проволокой.

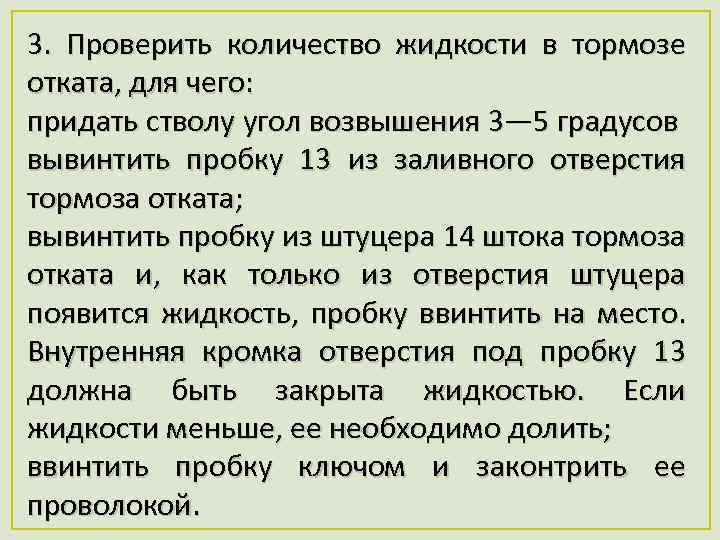

3. Проверить количество жидкости в тормозе отката, для чего: придать стволу угол возвышения 3— 5 градусов вывинтить пробку 13 из заливного отверстия тормоза отката; вывинтить пробку из штуцера 14 штока тормоза отката и, как только из отверстия штуцера появится жидкость, пробку ввинтить на место. Внутренняя кромка отверстия под пробку 13 должна быть закрыта жидкостью. Если жидкости меньше, ее необходимо долить; ввинтить пробку ключом и законтрить ее проволокой.

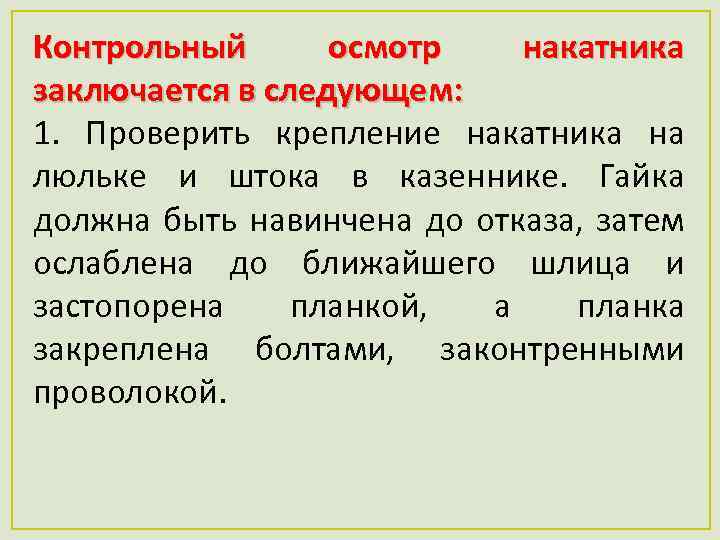

Контрольный осмотр накатника заключается в следующем: 1. Проверить крепление накатника на люльке и штока в казеннике. Гайка должна быть навинчена до отказа, затем ослаблена до ближайшего шлица и застопорена планкой, а планка закреплена болтами, законтренными проволокой.

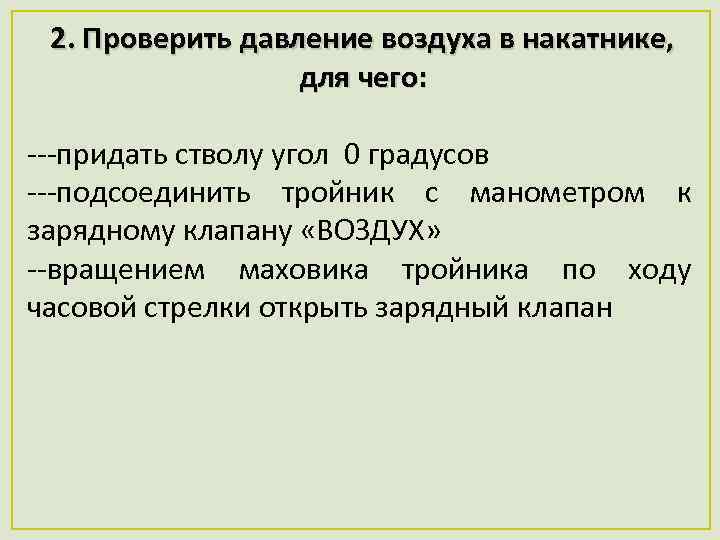

2. Проверить давление воздуха в накатнике, для чего: придать стволу угол 0 градусов подсоединить тройник с манометром к зарядному клапану «ВОЗДУХ» вращением маховика тройника по ходу часовой стрелки открыть зарядный клапан

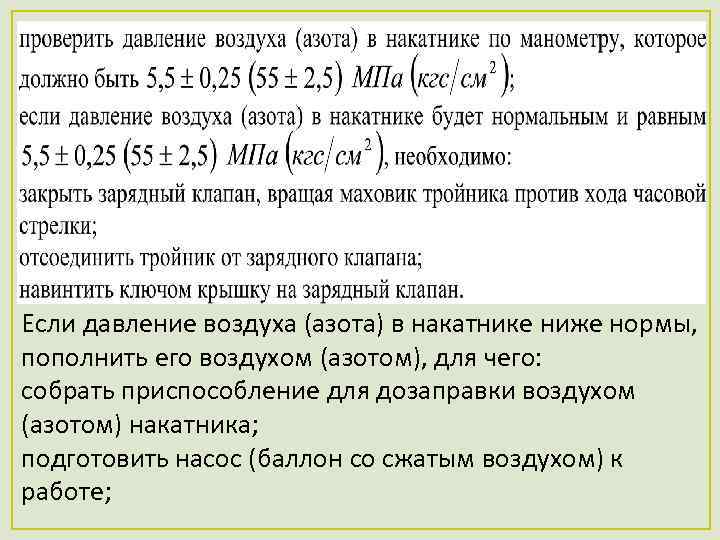

Если давление воздуха (азота) в накатнике ниже нормы, пополнить его воздухом (азотом), для чего: собрать приспособление для дозаправки воздухом (азотом) накатника; подготовить насос (баллон со сжатым воздухом) к работе;

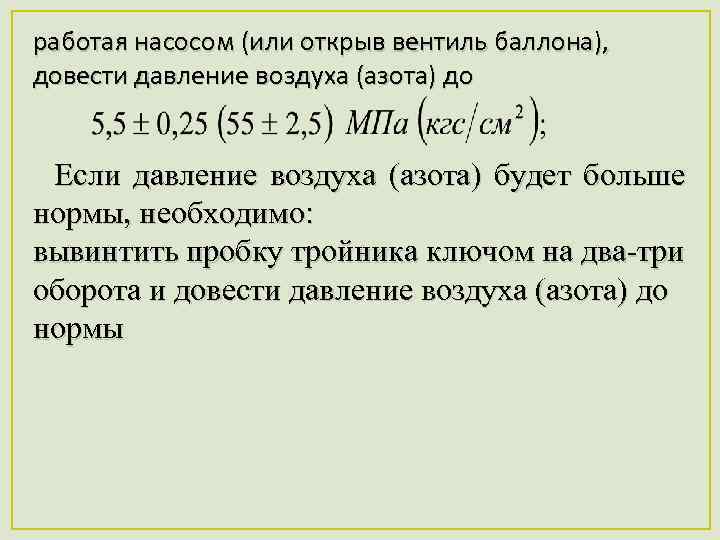

работая насосом (или открыв вентиль баллона), довести давление воздуха (азота) до Если давление воздуха (азота) будет больше нормы, необходимо: вывинтить пробку тройника ключом на два три оборота и довести давление воздуха (азота) до нормы

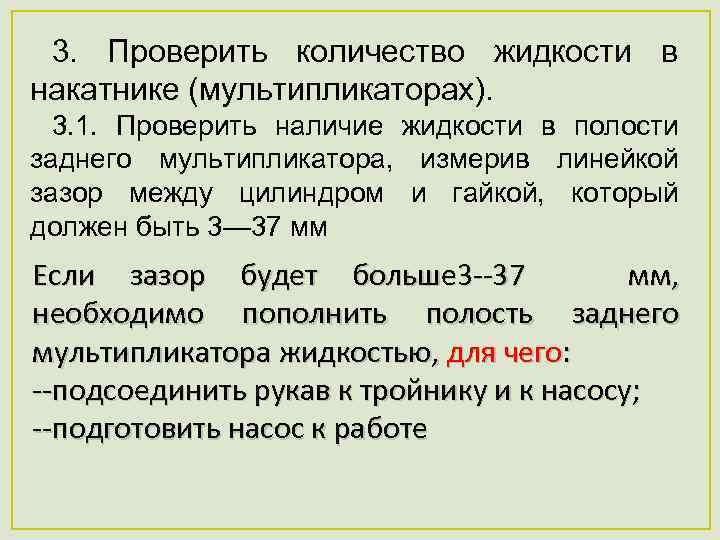

3. Проверить количество жидкости в накатнике (мультипликаторах). 3. 1. Проверить наличие жидкости в полости заднего мультипликатора, измерив линейкой зазор между цилиндром и гайкой, который должен быть 3— 37 мм Если зазор будет больше 3 37 мм, необходимо пополнить полость заднего мультипликатора жидкостью, для чего: подсоединить рукав к тройнику и к насосу; подготовить насос к работе

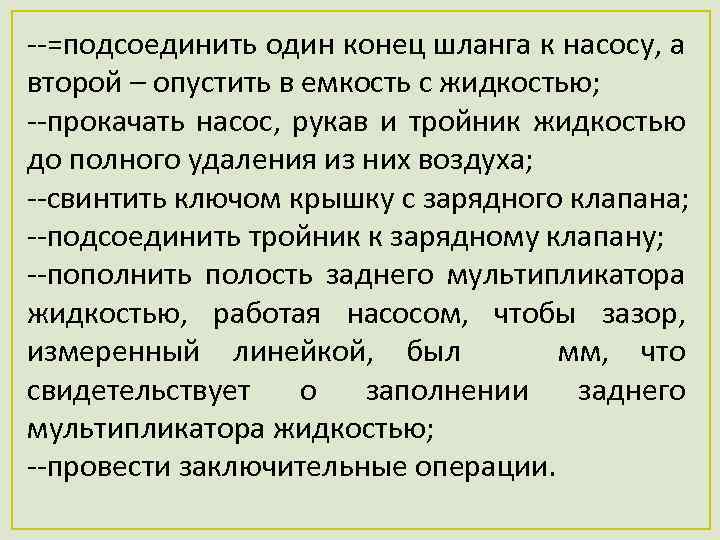

=подсоединить один конец шланга к насосу, а второй – опустить в емкость с жидкостью; прокачать насос, рукав и тройник жидкостью до полного удаления из них воздуха; свинтить ключом крышку с зарядного клапана; подсоединить тройник к зарядному клапану; пополнить полость заднего мультипликатора жидкостью, работая насосом, чтобы зазор, измеренный линейкой, был мм, что свидетельствует о заполнении заднего мультипликатора жидкостью; провести заключительные операции.

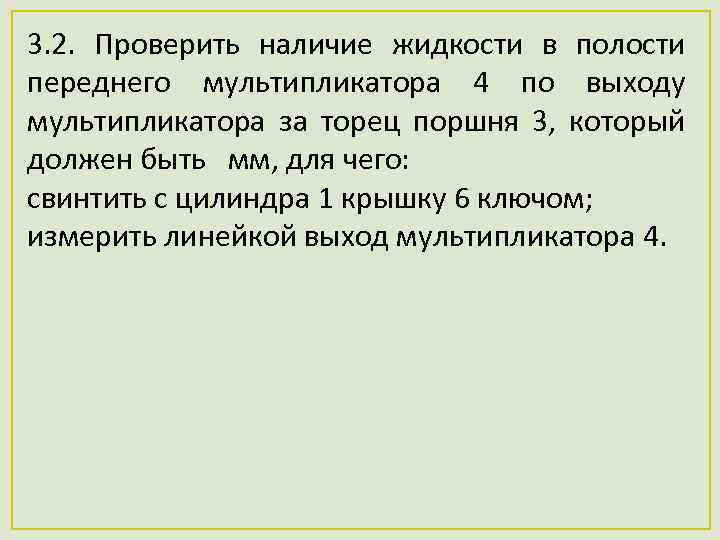

3. 2. Проверить наличие жидкости в полости переднего мультипликатора 4 по выходу мультипликатора за торец поршня 3, который должен быть мм, для чего: свинтить с цилиндра 1 крышку 6 ключом; измерить линейкой выход мультипликатора 4.

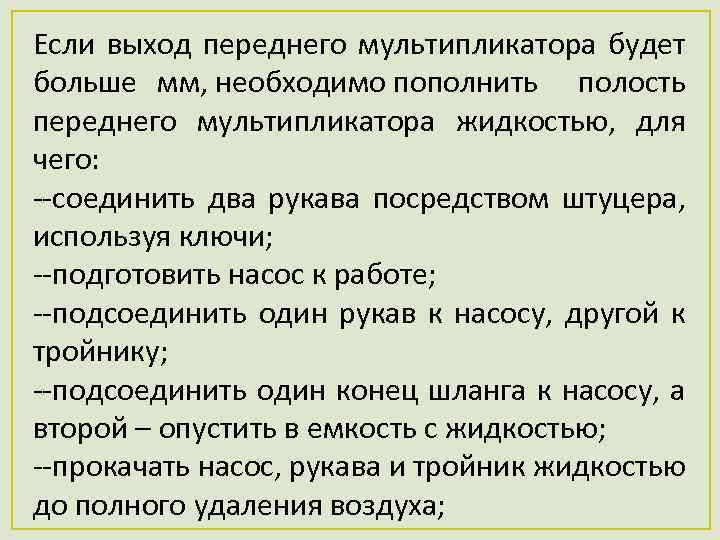

Если выход переднего мультипликатора будет больше мм, необходимо пополнить полость переднего мультипликатора жидкостью, для чего: соединить два рукава посредством штуцера, используя ключи; подготовить насос к работе; подсоединить один рукав к насосу, другой к тройнику; подсоединить один конец шланга к насосу, а второй – опустить в емкость с жидкостью; прокачать насос, рукава и тройник жидкостью до полного удаления воздуха;

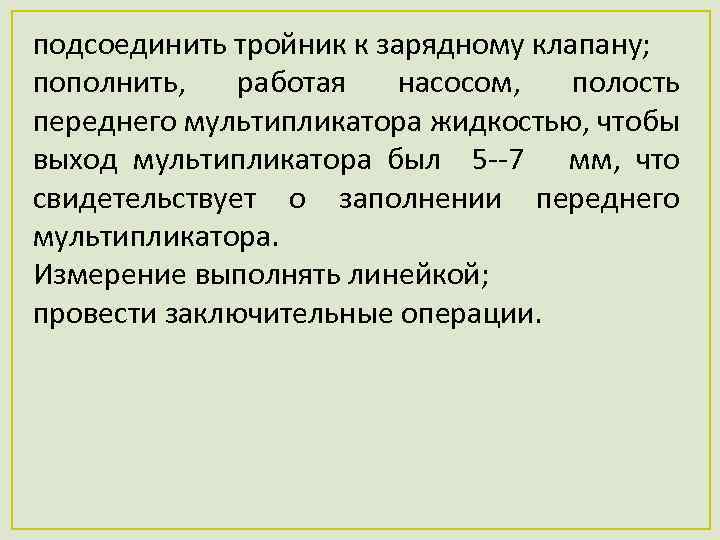

подсоединить тройник к зарядному клапану; пополнить, работая насосом, полость переднего мультипликатора жидкостью, чтобы выход мультипликатора был 5 7 мм, что свидетельствует о заполнении переднего мультипликатора. Измерение выполнять линейкой; провести заключительные операции.
Обязанности номеров расчета по подготовке ПОУ к стрельбе Подготовка ПОУ к стрельбе производится по аналогии с подготовкой остальных составных частей одновременно с подготовкой орудия к стрельбе. При этом работы на орудии выполняются всем расчетом с возможным совмещением выполняемых операций и проверок. Для быстрой подготовки орудия к стрельбе и ответственности личного состава расчета за техническое состояние орудия, целесообразно за каждым номером расчета закрепить определенные составные части. Пример такого закрепления приведен в п. 1. 3. (табл. 2. ). При этом, ответственным за подготовку ПОУ к стрельбе назначается № 4 снарядный.

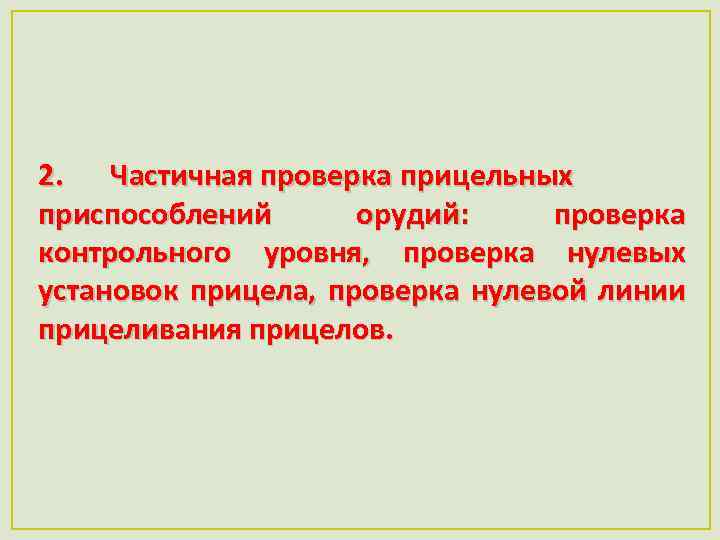

2. Частичная проверка прицельных приспособлений орудий: проверка контрольного уровня, проверка нулевых установок прицела, проверка нулевой линии прицеливания прицелов.

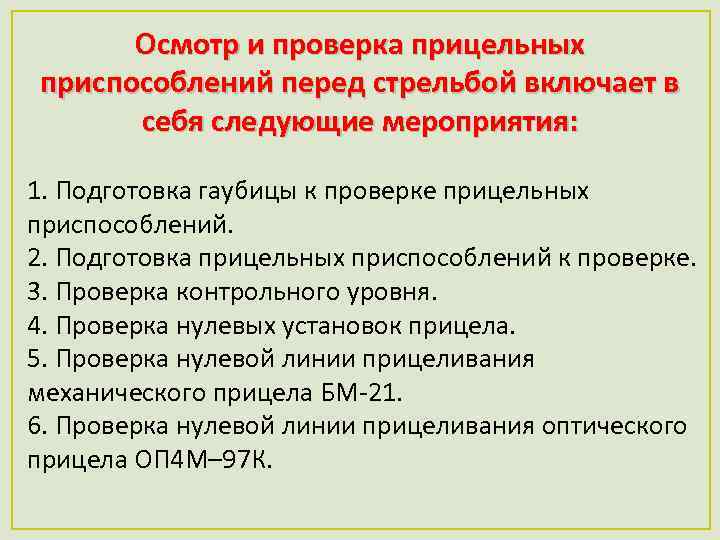

Осмотр и проверка прицельных приспособлений перед стрельбой включает в себя следующие мероприятия: 1. Подготовка гаубицы к проверке прицельных приспособлений. 2. Подготовка прицельных приспособлений к проверке. 3. Проверка контрольного уровня. 4. Проверка нулевых установок прицела. 5. Проверка нулевой линии прицеливания механического прицела БМ 21. 6. Проверка нулевой линии прицеливания оптического прицела ОП 4 М– 97 К.

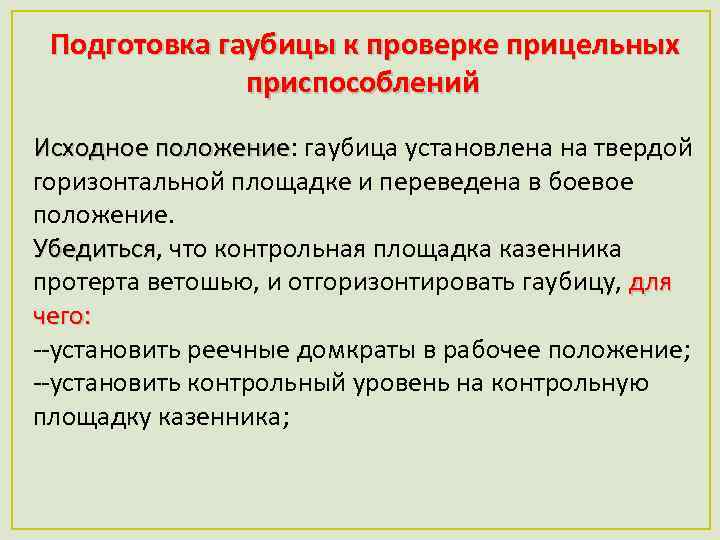

Подготовка гаубицы к проверке прицельных приспособлений Исходное положение: гаубица установлена на твердой Исходное положение горизонтальной площадке и переведена в боевое положение. Убедиться, что контрольная площадка казенника Убедиться протерта ветошью, и отгоризонтировать гаубицу, для чего: установить реечные домкраты в рабочее положение; установить контрольный уровень на контрольную площадку казенника;

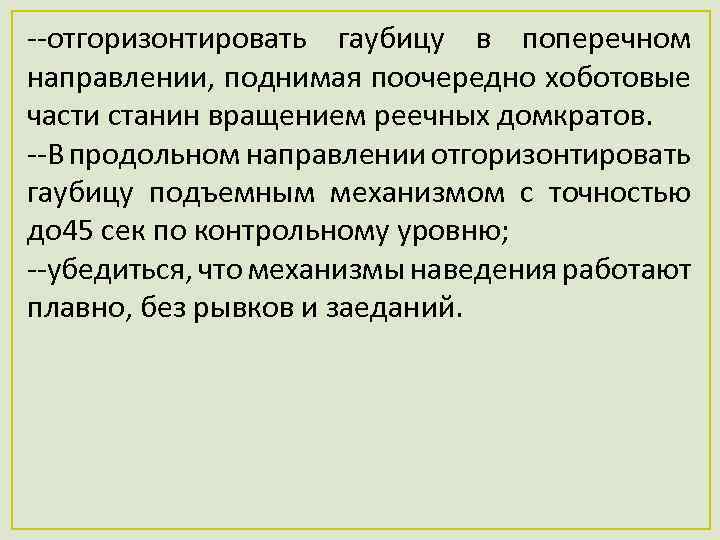

отгоризонтировать гаубицу в поперечном направлении, поднимая поочередно хоботовые части станин вращением реечных домкратов. В продольном направлении отгоризонтировать гаубицу подъемным механизмом с точностью до 45 сек по контрольному уровню; убедиться, что механизмы наведения работают плавно, без рывков и заеданий.

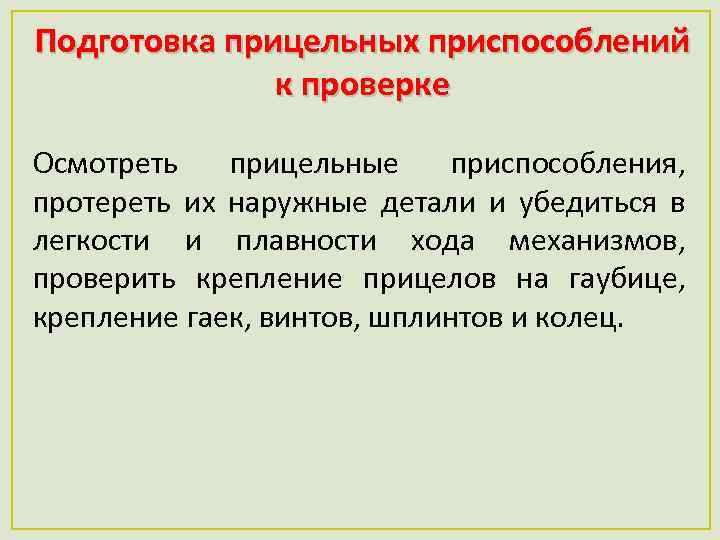

Подготовка прицельных приспособлений к проверке Осмотреть прицельные приспособления, протереть их наружные детали и убедиться в легкости и плавности хода механизмов, проверить крепление прицелов на гаубице, крепление гаек, винтов, шплинтов и колец.

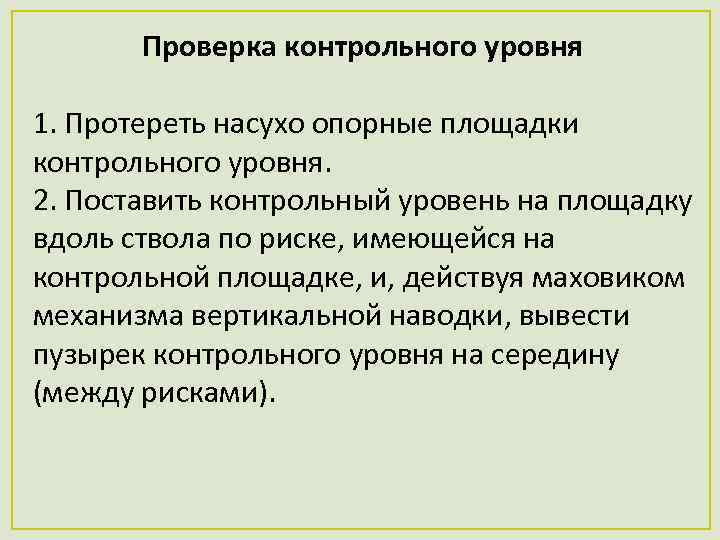

Проверка контрольного уровня 1. Протереть насухо опорные площадки контрольного уровня. 2. Поставить контрольный уровень на площадку вдоль ствола по риске, имеющейся на контрольной площадке, и, действуя маховиком механизма вертикальной наводки, вывести пузырек контрольного уровня на середину (между рисками).
3. Повернуть контрольный уровень на , установить его вторично по продольной риске на контрольной площадке. Если пузырек контрольного уровня установится точно посередине, контрольный уровень верен. Если пузырек контрольного уровня сместился, необходимо примерно половину ошибки выбрать упорным винтом уровня, а другую половину ошибки механизмом вертикальной наводки гаубицы выбрать так, чтобы пузырек вышел на середину. Затем вновь повернуть контрольный уровень на . Если при этом пузырек контрольного уровня не установится посередине, проверку необходимо повторять до тех пор, пока при повороте на пузырек не установится в среднее положение. После этого считают уровень проверенным.

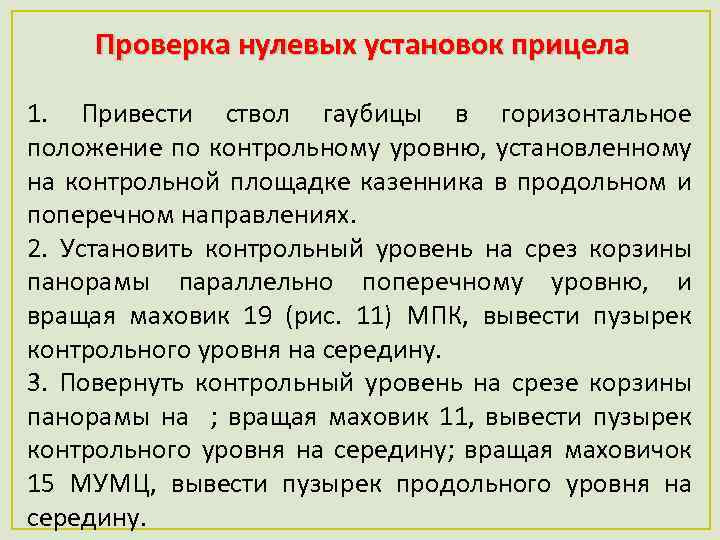

Проверка нулевых установок прицела 1. Привести ствол гаубицы в горизонтальное положение по контрольному уровню, установленному на контрольной площадке казенника в продольном и поперечном направлениях. 2. Установить контрольный уровень на срез корзины панорамы параллельно поперечному уровню, и вращая маховик 19 (рис. 11) МПК, вывести пузырек контрольного уровня на середину. 3. Повернуть контрольный уровень на срезе корзины панорамы на ; вращая маховик 11, вывести пузырек контрольного уровня на середину; вращая маховичок 15 МУМЦ, вывести пузырек продольного уровня на середину.
4. После выполнения операций по пп. 4. 1. 4. 3. на шкалах прицела должны быть нулевые установки (прицел , уровень ), а пузырек поперечного уровня прицела должен быть на середине. Если установка на шкалах МУМЦ будет не , необходимо, вывинтив отверткой на один два оборота винт, повернуть кольцо тысячных так, чтобы деление его шкалы стало против риски фиксатора, после чего ввинтить винт.

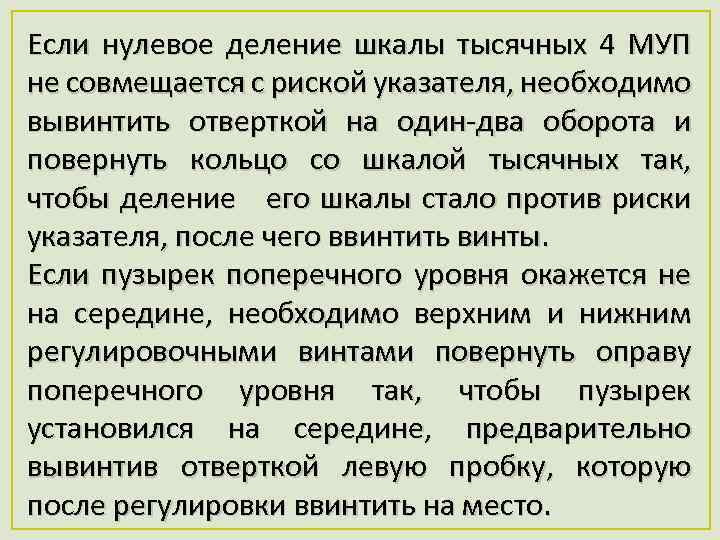

Если нулевое деление шкалы тысячных 4 МУП не совмещается с риской указателя, необходимо вывинтить отверткой на один два оборота и повернуть кольцо со шкалой тысячных так, чтобы деление его шкалы стало против риски указателя, после чего ввинтить винты. Если пузырек поперечного уровня окажется не на середине, необходимо верхним и нижним регулировочными винтами повернуть оправу поперечного уровня так, чтобы пузырек установился на середине, предварительно вывинтив отверткой левую пробку, которую после регулировки ввинтить на место.
Проверка нулевой линии прицеливания механического прицела 1. Проверка нулевой линии прицеливания производится после проверки нулевых установок прицела. 2. Нулевая линия прицеливания проверяется по удаленной точке на местности (не ближе 1000 м) или по перекрестиям на щите. Щит представляет собой фанерный лист с нанесенными на нем перекрестиями, определяющими направление оптической оси панорамы и оси канала ствола (рис. 23). Установить щит на расстоянии 50 м от дульного среза ствола. Щит должен быть установлен перпендикулярно линии визирования, без наклона.

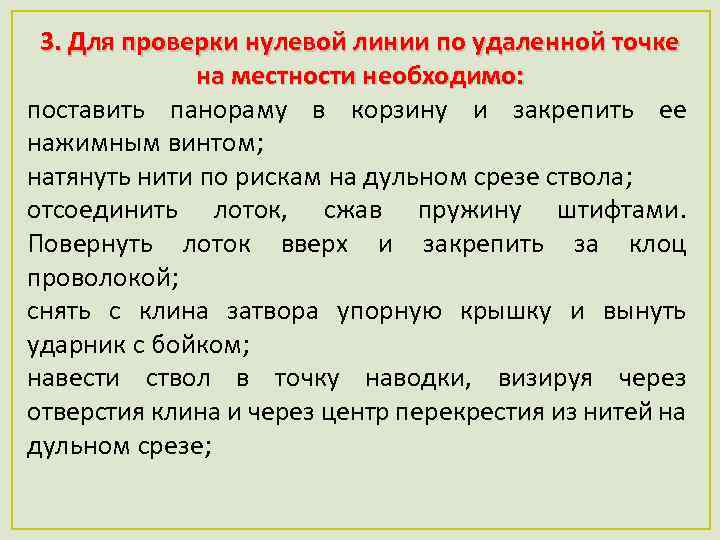

3. Для проверки нулевой линии по удаленной точке на местности необходимо: поставить панораму в корзину и закрепить ее нажимным винтом; натянуть нити по рискам на дульном срезе ствола; отсоединить лоток, сжав пружину штифтами. Повернуть лоток вверх и закрепить за клоц проволокой; снять с клина затвора упорную крышку и вынуть ударник с бойком; навести ствол в точку наводки, визируя через отверстия клина и через центр перекрестия из нитей на дульном срезе;

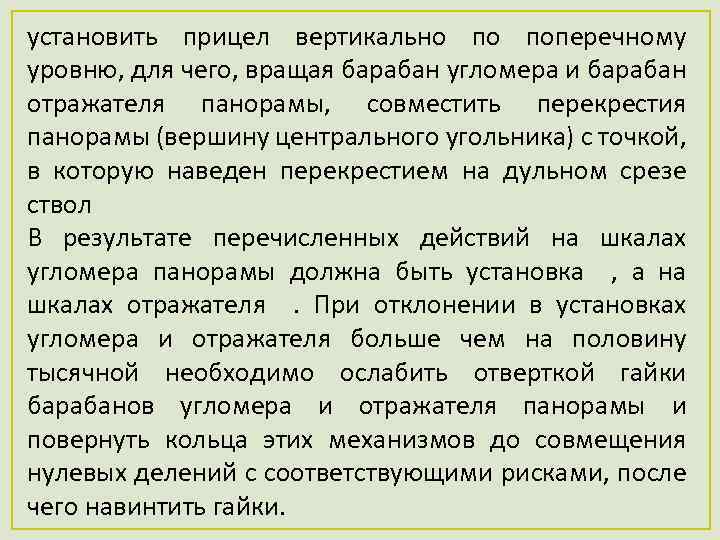

установить прицел вертикально по поперечному уровню, для чего, вращая барабан угломера и барабан отражателя панорамы, совместить перекрестия панорамы (вершину центрального угольника) с точкой, в которую наведен перекрестием на дульном срезе ствол В результате перечисленных действий на шкалах угломера панорамы должна быть установка , а на шкалах отражателя . При отклонении в установках угломера и отражателя больше чем на половину тысячной необходимо ослабить отверткой гайки барабанов угломера и отражателя панорамы и повернуть кольца этих механизмов до совмещения нулевых делений с соответствующими рисками, после чего навинтить гайки.

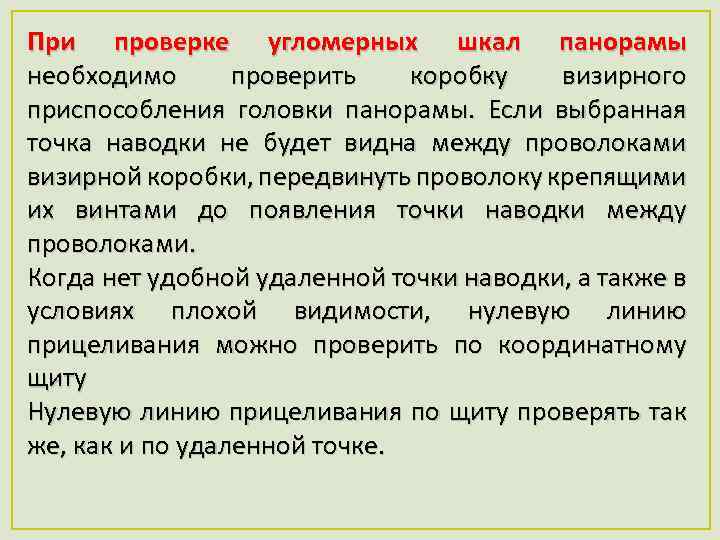

При проверке угломерных шкал панорамы необходимо проверить коробку визирного приспособления головки панорамы. Если выбранная точка наводки не будет видна между проволоками визирной коробки, передвинуть проволоку крепящими их винтами до появления точки наводки между проволоками. Когда нет удобной удаленной точки наводки, а также в условиях плохой видимости, нулевую линию прицеливания можно проверить по координатному щиту Нулевую линию прицеливания по щиту проверять так же, как и по удаленной точке.

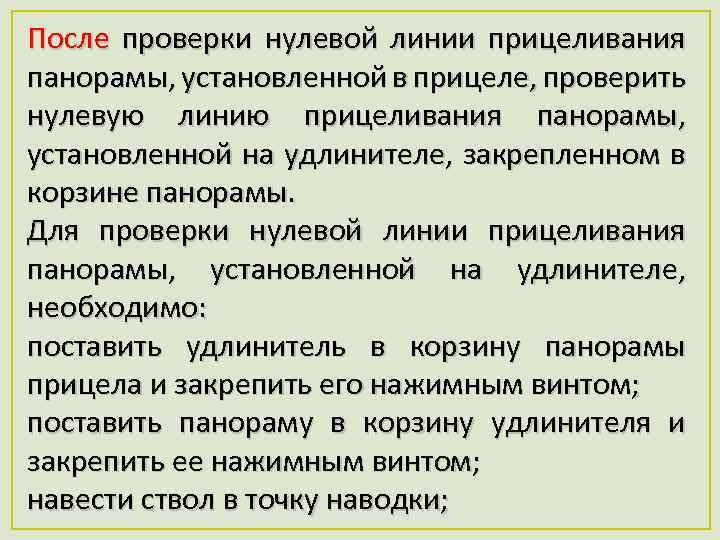

После проверки нулевой линии прицеливания панорамы, установленной в прицеле, проверить нулевую линию прицеливания панорамы, установленной на удлинителе, закрепленном в корзине панорамы. Для проверки нулевой линии прицеливания панорамы, установленной на удлинителе, необходимо: поставить удлинитель в корзину панорамы прицела и закрепить его нажимным винтом; поставить панораму в корзину удлинителя и закрепить ее нажимным винтом; навести ствол в точку наводки;

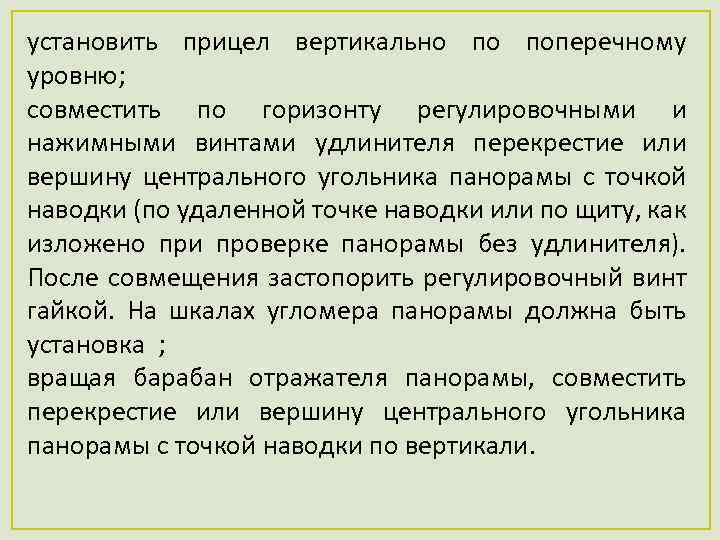

установить прицел вертикально по поперечному уровню; совместить по горизонту регулировочными и нажимными винтами удлинителя перекрестие или вершину центрального угольника панорамы с точкой наводки (по удаленной точке наводки или по щиту, как изложено при проверке панорамы без удлинителя). После совмещения застопорить регулировочный винт гайкой. На шкалах угломера панорамы должна быть установка ; вращая барабан отражателя панорамы, совместить перекрестие или вершину центрального угольника панорамы с точкой наводки по вертикали.
Проверка нулевой линии прицеливания оптического прицела Нулевая линия прицеливания оптического прицела проверяется по удаленной точке на местности или по перекрестиям на щите. 1. Для проверки нулевой линии прицеливания по удаленной точке необходимо: установить прицел на гаубице, вставив его в отверстие кронштейна до упора, и закрепить барашком; натянуть нити по рискам на дульном срезе ствола; отсоединить лоток, сжав пружину штифтами. Повернуть лоток вверх и закрепить за клоц проволокой;

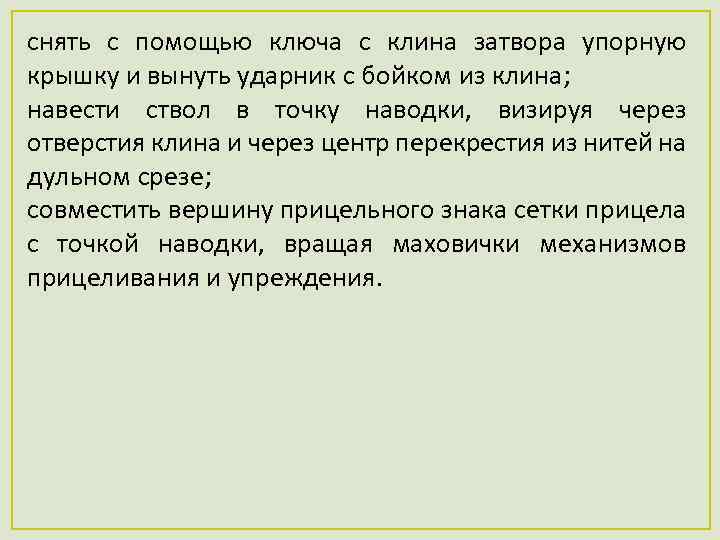

снять с помощью ключа с клина затвора упорную крышку и вынуть ударник с бойком из клина; навести ствол в точку наводки, визируя через отверстия клина и через центр перекрестия из нитей на дульном срезе; совместить вершину прицельного знака сетки прицела с точкой наводки, вращая маховички механизмов прицеливания и упреждения.

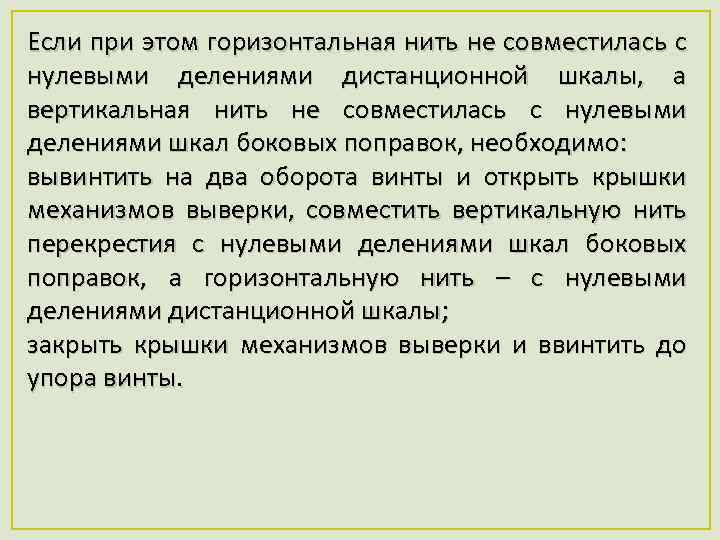

Если при этом горизонтальная нить не совместилась с нулевыми делениями дистанционной шкалы, а вертикальная нить не совместилась с нулевыми делениями шкал боковых поправок, необходимо: вывинтить на два оборота винты и открыть крышки механизмов выверки, совместить вертикальную нить перекрестия с нулевыми делениями шкал боковых поправок, а горизонтальную нить – с нулевыми делениями дистанционной шкалы; закрыть крышки механизмов выверки и ввинтить до упора винты.

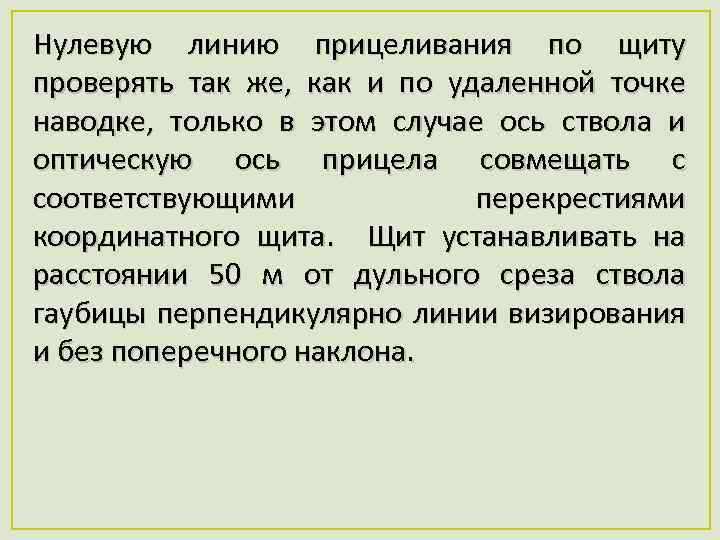

Нулевую линию прицеливания по щиту проверять так же, как и по удаленной точке наводке, только в этом случае ось ствола и оптическую ось прицела совмещать с соответствующими перекрестиями координатного щита. Щит устанавливать на расстоянии 50 м от дульного среза ствола гаубицы перпендикулярно линии визирования и без поперечного наклона.
ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ ЗАНЯТИЯ Подвести итог занятия. Ответить на вопросы. Задание на самоподготовку: изучить порядок проверки ПОУ и прицельных приспособлений Г 2 А 65. Литература: Техническое описание и инструкция по эксплуатации 152 мм гаубицы 2 А 65
