Санкт-Петербургский государственный технологический институт (Технический университет) Кафедра ХТОСА Пленочные испарители Выполнили студентки гр. 221 Преподаватель Островский В. А.

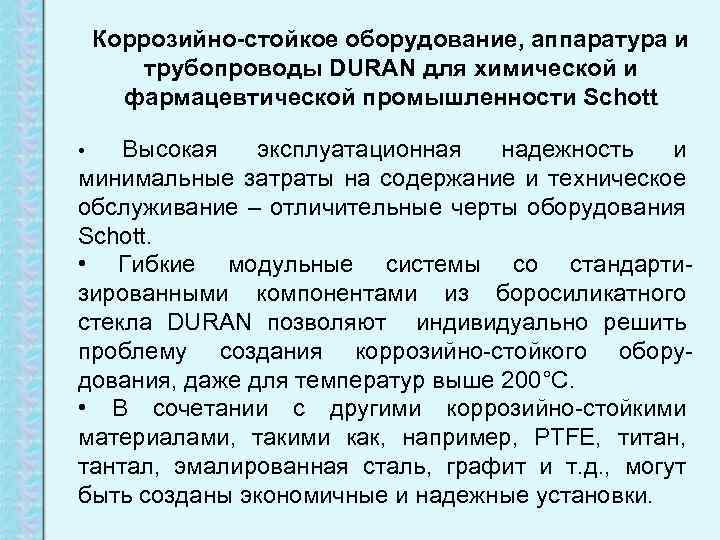

Коррозийно-стойкое оборудование, аппаратура и трубопроводы DURAN для химической и фармацевтической промышленности Schott Высокая эксплуатационная надежность и минимальные затраты на содержание и техническое обслуживание – отличительные черты оборудования Schott. • Гибкие модульные системы со стандартизированными компонентами из боросиликатного стекла DURAN позволяют индивидуально решить проблему создания коррозийно-стойкого оборудования, даже для температур выше 200°С. • В сочетании с другими коррозийно-стойкими материалами, такими как, например, PTFE, титан, тантал, эмалированная сталь, графит и т. д. , могут быть созданы экономичные и надежные установки. •

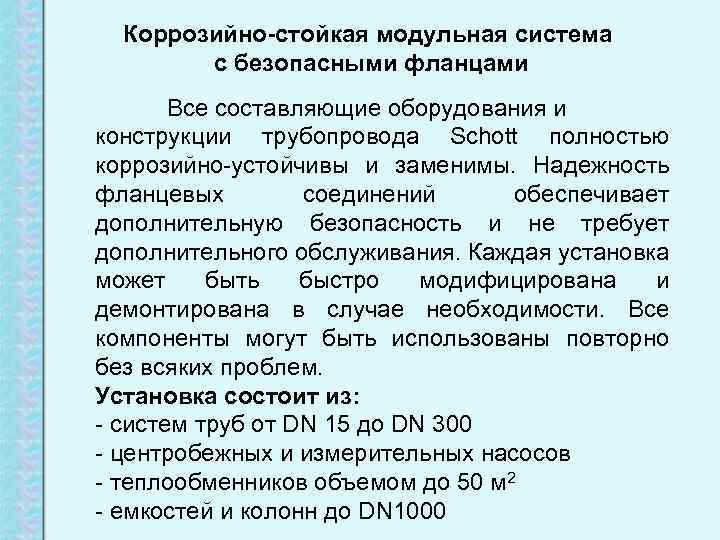

Коррозийно-стойкая модульная система с безопасными фланцами Все составляющие оборудования и конструкции трубопровода Schott полностью коррозийно-устойчивы и заменимы. Надежность фланцевых соединений обеспечивает дополнительную безопасность и не требует дополнительного обслуживания. Каждая установка может быть быстро модифицирована и демонтирована в случае необходимости. Все компоненты могут быть использованы повторно без всяких проблем. Установка состоит из: - систем труб от DN 15 до DN 300 - центробежных и измерительных насосов - теплообменников объемом до 50 м 2 - емкостей и колонн до DN 1000

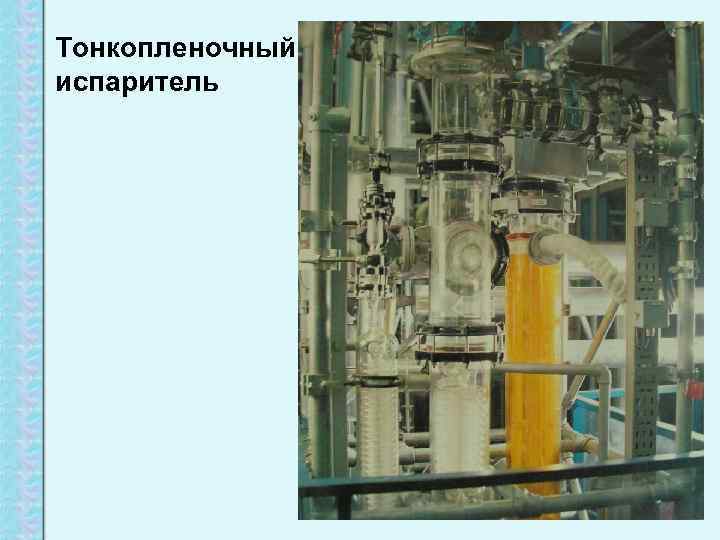

Тонкопленочный испаритель

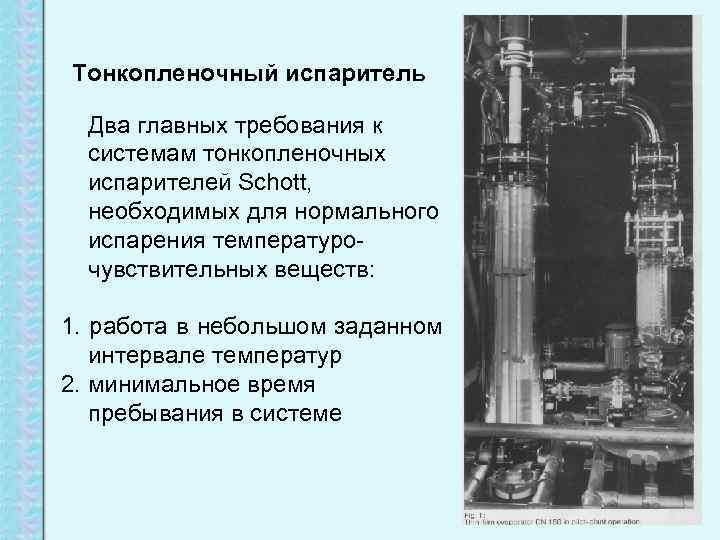

Тонкопленочный испаритель Два главных требования к системам тонкопленочных испарителей Schott, необходимых для нормального испарения температурочувствительных веществ: 1. работа в небольшом заданном интервале температур 2. минимальное время пребывания в системе
Процесс испарения 1 – вал 2 – звездочки 3 – стеклянные штоки 4 – скребки 5 – привод 6 – осевые подшипники 7 – радиальные подшипники 8 – верх выпарного аппарата 9 – стеклянная обечайка

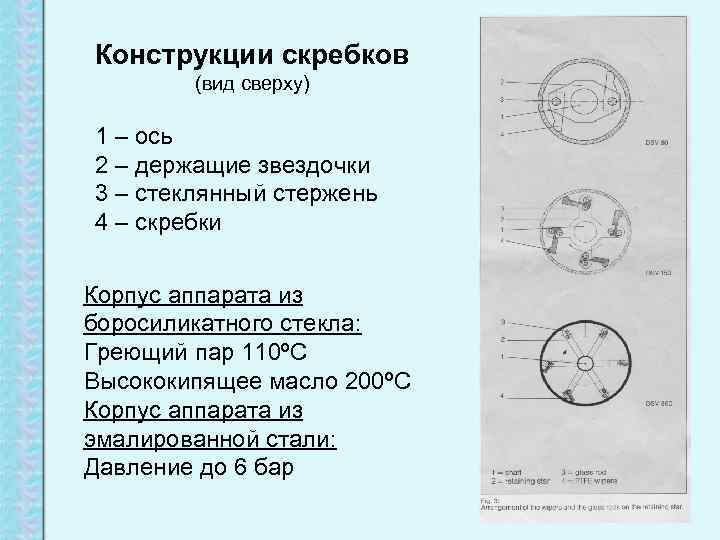

Конструкции скребков (вид сверху) 1 – ось 2 – держащие звездочки 3 – стеклянный стержень 4 – скребки Корпус аппарата из боросиликатного стекла: Греющий пар 110ºС Высококипящее масло 200ºС Корпус аппарата из эмалированной стали: Давление до 6 бар

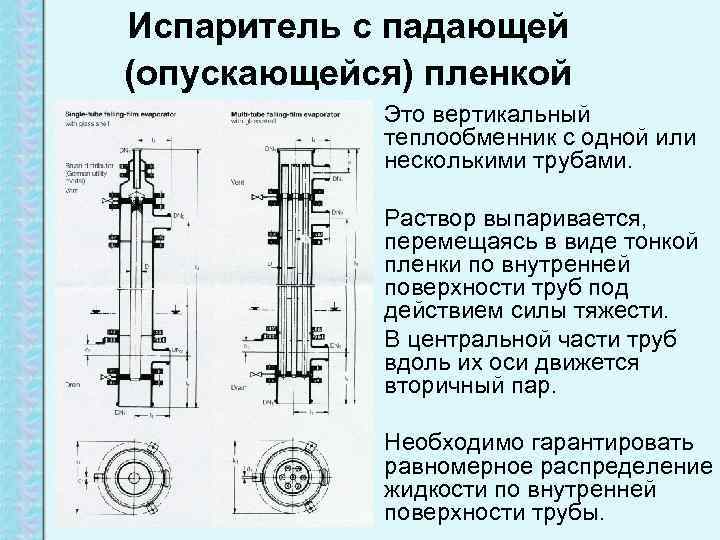

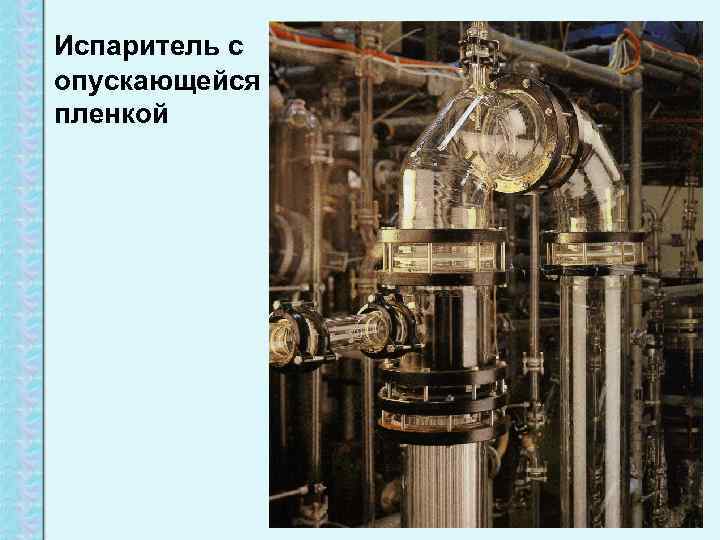

Испаритель с опускающейся пленкой
Испаритель с падающей (опускающейся) пленкой Это вертикальный теплообменник с одной или несколькими трубами. Раствор выпаривается, перемещаясь в виде тонкой пленки по внутренней поверхности труб под действием силы тяжести. В центральной части труб вдоль их оси движется вторичный пар. Необходимо гарантировать равномерное распределение жидкости по внутренней поверхности трубы.

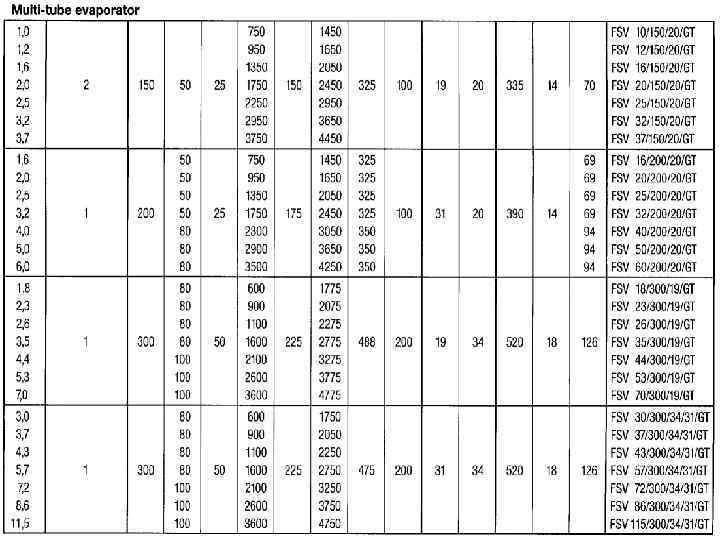

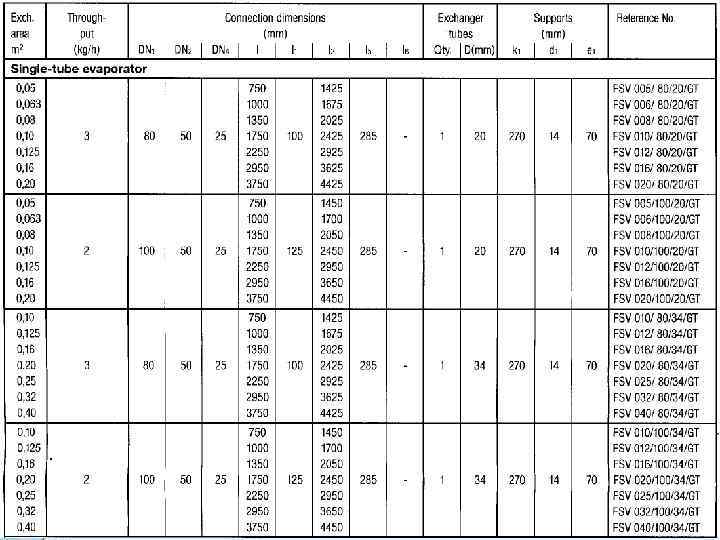

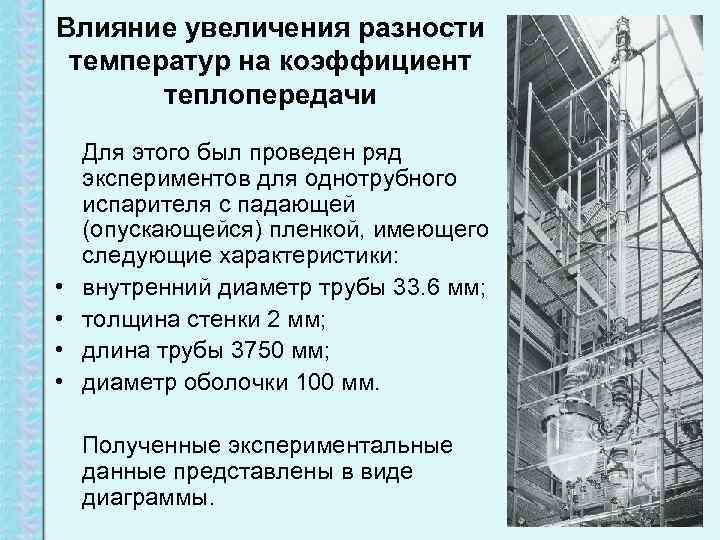

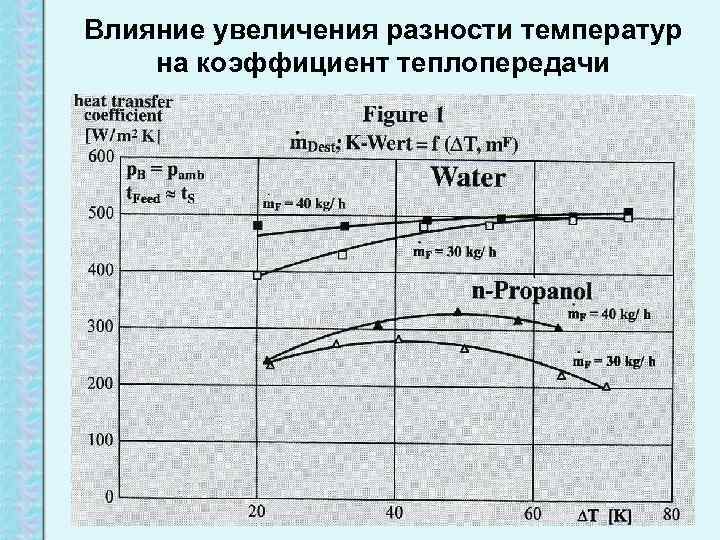

Влияние увеличения разности температур на коэффициент теплопередачи • • Для этого был проведен ряд экспериментов для однотрубного испарителя с падающей (опускающейся) пленкой, имеющего следующие характеристики: внутренний диаметр трубы 33. 6 мм; толщина стенки 2 мм; длина трубы 3750 мм; диаметр оболочки 100 мм. Полученные экспериментальные данные представлены в виде диаграммы.
Влияние увеличения разности температур на коэффициент теплопередачи

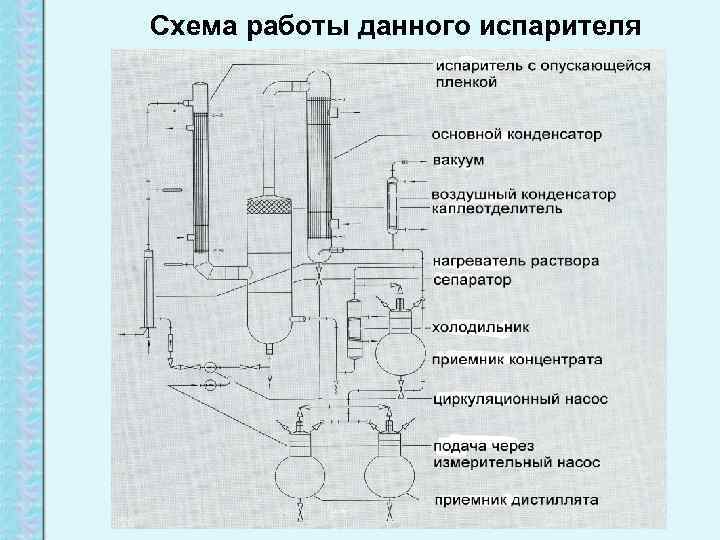

Схема работы данного испарителя
Выбор конструкции испарителя • • • Конструкция испарителя должна удовлетворять ряду общих требований, к числу которых относятся: высокая производительность и интенсивность теплопередачи при возможно меньшем объеме аппарата и расходе материала на его изготовление; простота устройства; надежность в эксплуатации; легкость очистки поверхности теплообмена; удобство осмотра, ремонта и замены отдельных частей. Вместе с тем выбор конструкции и материала выпарного аппарата определяется в каждом конкретном случае физико-химическими свойствами выпариваемого раствора (вязкость, температурная депрессия, кристаллизуемость, термическая стойкость, химическая агрессивность и др. ).
Литература 1. Касаткин А. Г. Основные процессы и аппараты химической технологии. Химия, М. , 1971. 2. Thin-Film Evaporators. Process Engineering Series No. 64001 e. 3. Falling-Film Evaporators. Process Engineering Series No. 64006 e.
