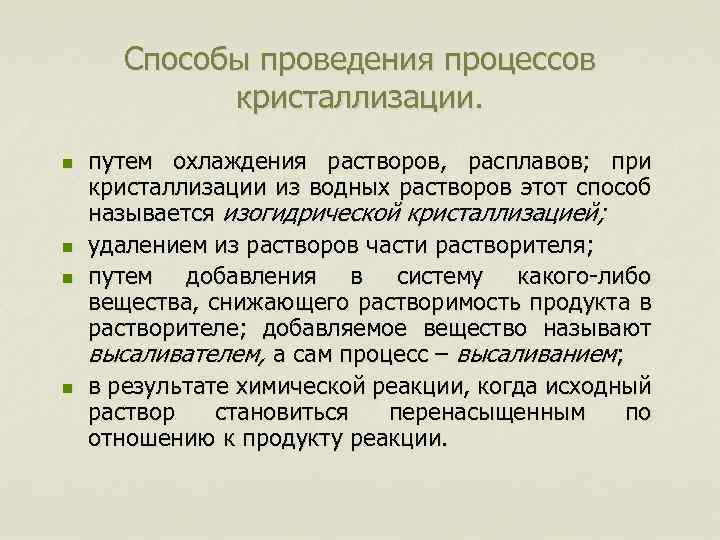

Способы проведения процессов кристаллизации. n n путем охлаждения растворов, расплавов; при кристаллизации из водных растворов этот способ называется изогидрической кристаллизацией; удалением из растворов части растворителя; путем добавления в систему какого-либо вещества, снижающего растворимость продукта в растворителе; добавляемое вещество называют высаливателем, а сам процесс – высаливанием; в результате химической реакции, когда исходный раствор становиться перенасыщенным по отношению к продукту реакции.

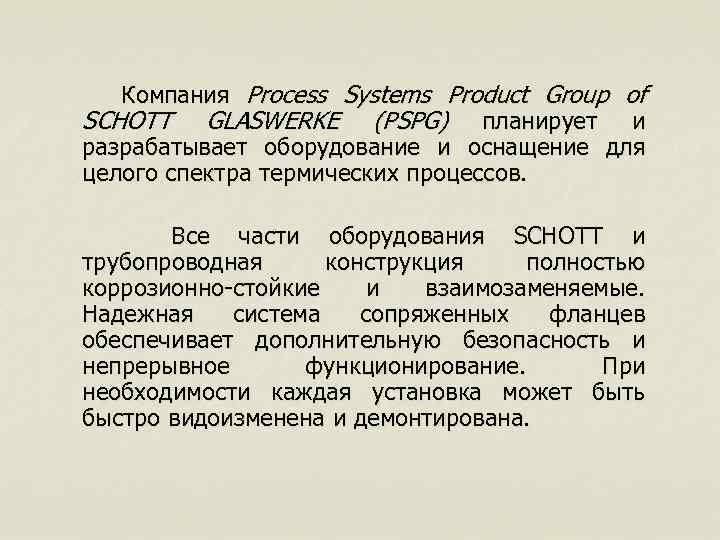

Компания Process Systems Product Group of SCHOTT GLASWERKE (PSPG) планирует и разрабатывает оборудование и оснащение для целого спектра термических процессов. Все части оборудования SCHOTT и трубопроводная конструкция полностью коррозионно-стойкие и взаимозаменяемые. Надежная система сопряженных фланцев обеспечивает дополнительную безопасность и непрерывное функционирование. При необходимости каждая установка может быть быстро видоизменена и демонтирована.

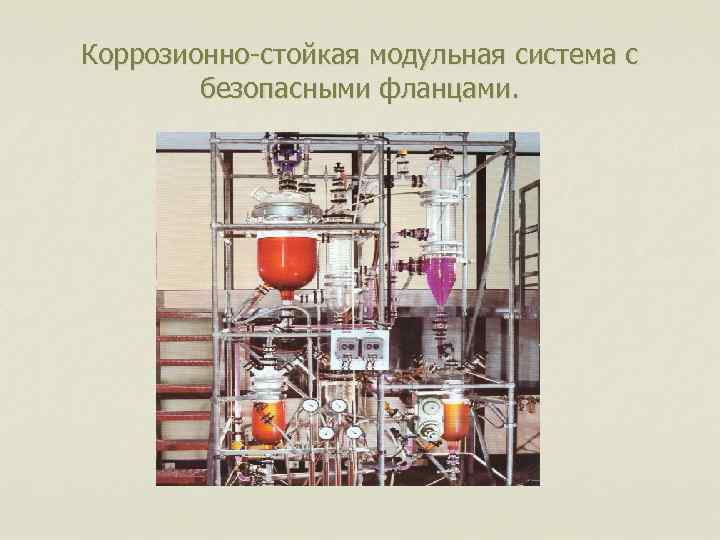

Коррозионно-стойкая модульная система с безопасными фланцами.

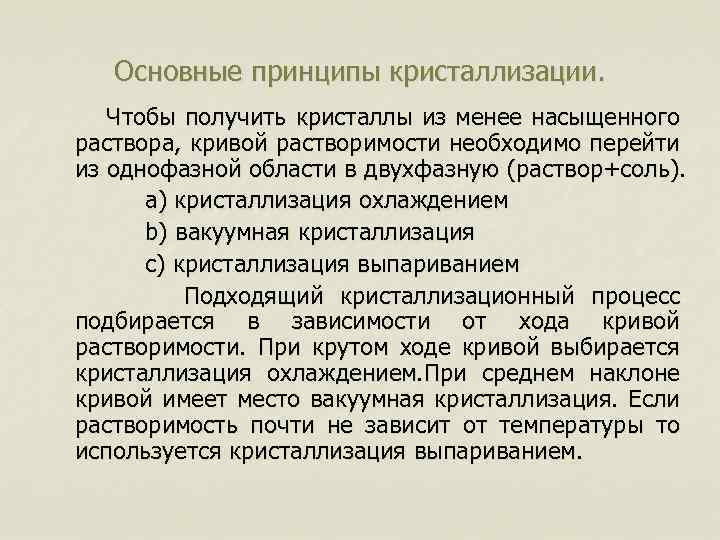

Основные принципы кристаллизации. Чтобы получить кристаллы из менее насыщенного раствора, кривой растворимости необходимо перейти из однофазной области в двухфазную (раствор+соль). а) кристаллизация охлаждением b) вакуумная кристаллизация с) кристаллизация выпариванием Подходящий кристаллизационный процесс подбирается в зависимости от хода кривой растворимости. При крутом ходе кривой выбирается кристаллизация охлаждением. При среднем наклоне кривой имеет место вакуумная кристаллизация. Если растворимость почти не зависит от температуры то используется кристаллизация выпариванием.

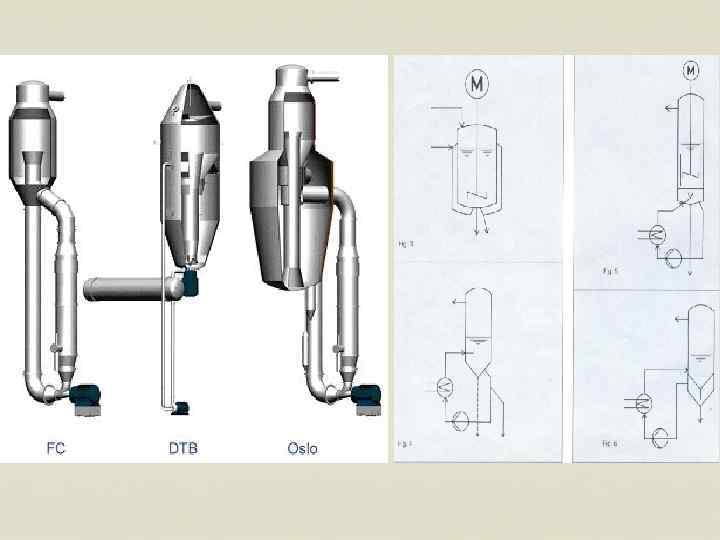

Виды кристаллизаторов. n n n Периодический процесс в аппарате с мешалкой: Охлаждающий кристаллизатор Осадочный кристаллизатор или реакционный кристаллизатор (при необходимости с нагревом для выпаривания) (рис. 3) Непрерывный процесс в охлаждающих кристаллизаторах, вакуумных или выпарных кристаллизаторах: Магма – кристаллизатор (типа MSMPR или типа MSCPR с фракционным отводом продукта с внешней циркуляцией (рис. 4) Кристаллизатор DTB с внутренней и внешней циркуляцией (рис. 5) Кристаллизатор Oslo (типа CSCPR) с вешней циркуляцией и зоной фракционирования (рис. 6)

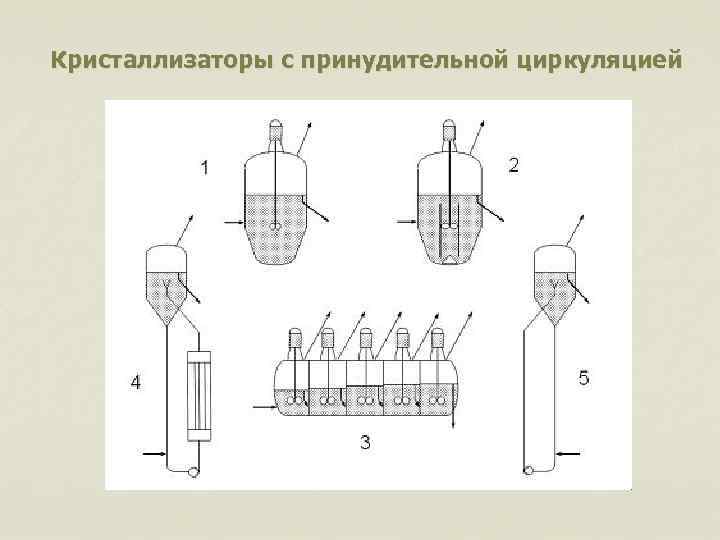

Кристаллизаторы с принудительной циркуляцией
Варианты кристаллизационных установок SCHOTТ и области их применения.

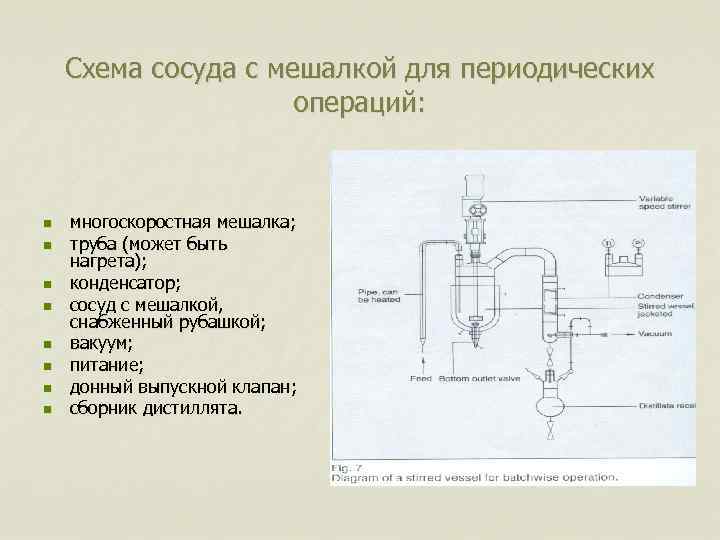

Схема сосуда с мешалкой для периодических операций: n n n n многоскоростная мешалка; труба (может быть нагрета); конденсатор; сосуд с мешалкой, снабженный рубашкой; вакуум; питание; донный выпускной клапан; сборник дистиллята.
Кристаллизационная установка DN 200: n n n n кристаллизатор DN 200 (может быть видоизменен для различных процессов); сосуд с мешалкой; теплообменник; отвод продукта, снабжен рубашкой; сборник дистиллята; мерный сосуд, снабженный рубашкой; шланговый насос с регулируемым нагревателем; циркуляционный насос с регулируемым нагревателем.
Техническое описание испытательной установки DN 200. Кристаллизатор Центральная часть установки образована универсальным кристаллизационным элементом. Путем замены нескольких компонентов могут быть получены следующие виды кристаллизаторов: 1. Кристаллизатор с наружной принудительной циркуляцией и тангенциальным или централизованным питанием (рис. 10. 1); 2. Кристаллизатор Oslo (рис. 10. 2); 3. Кристаллизатор с внутренней и наружной принудительной циркуляцией (рис. 10. 3).

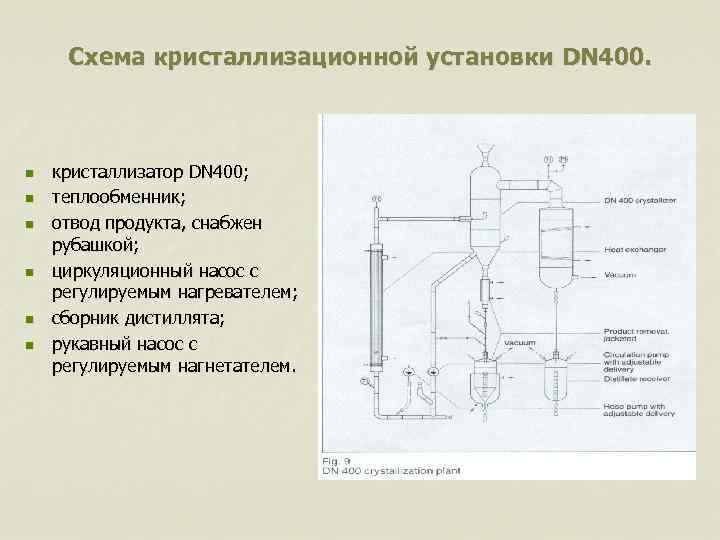

Схема кристаллизационной установки DN 400. n n n кристаллизатор DN 400; теплообменник; отвод продукта, снабжен рубашкой; циркуляционный насос с регулируемым нагревателем; сборник дистиллята; рукавный насос с регулируемым нагнетателем.
Кристаллизаторы барабанные n Кристаллизаторы барабанные предназначены для получения кристаллических продуктов из расплавов. Применяются в технологических процессах химической промышленности. Могут быть использованы при производстве капролактама, фторидбифторид аммония и др.
КРИСТАЛЛИЗАТОРЫ БАРАБАННЫЕ БЖ И БВ n n Кристаллизаторы барабанные непрерывного действия с жидкостным и воздушным охлаждением предназначены для кристаллизации органических и неорганических веществ из водных растворов в производстве минеральных удобрений и смежных с ними отраслях промышленности. Система автоматического управления обеспечивает автоматическое регулирование технологического процесса. Кристаллизаторы изготавливаются с правым расположением привода ОСНОВНЫЕ ДОСТОИНСТВА высокая производительность; непрерывность работы; автоматическое регулирование технологического процесса.
n Кристаллизатор регенеративный скребковый КРСН-100 -70 Назначение: Кристаллизатор регенеративный скребковый типа "труба в трубе" КРСН -100 -70 предназначен для применения в холодильных блоках кристаллизации в составе технологических установок производства масел, парафинов, церезина и очистки синтетических жирных кислот в нефтеперерабатывающей и нефтехимической промышленности. КРСН 100 -70 состоит из секций, собранных в двухрядный змеевик с вращающимися во внутренних трубах скребковыми устройствами от двух мотор-редукторов через цепную передачу. Во внутренние трубы через штуцер вводится перерабатываемый продукт-масляный рафинат (дистиллят), гач в смеси с растворителем (метилэтилкетоном). В наружные трубы через штуцер вводится хладоагент-фильтрат (обеспарафиненный перерабатываемый продукт). При охлаждении перерабатываемого продукта происходит кристаллизация парафиновых углеводов. Кристаллы оседают на внутренней поверхности внутренних труб, счищающихся вращающимися скребковыми устройствами. Полученная в кристаллизаторах суспензия прокачивается для фильтрации в фильтровальное отделение установки.
Кристаллизатор регенеративный скребковый КРСН-100 -70 Поверхность теплообмена 100 м кв. Давление рабочее во внутренних трубах4, 0 МПа(40 кгс/см кв. ) Температура рабочая для 1 -го материального исполнения от -40 град. С до +100 град. С Температура рабочая для 2 -го материального исполнения от - 60 град. С до +100 град. С Температура для 3 -го материального исполнения от - 78 град. С до +100 град. С Длина 13500 мм Высота 3800 мм Ширина 1660 мм Масса аппарата 1 -го материального исполнения 19100 кг Масса аппарата 2 -го материального исполнения 20300 кг Масса аппарата 3 -го материального исполнения 22300 кг Производительность по сырью при работе на рафинатах (дистиллятах)25 т/ч

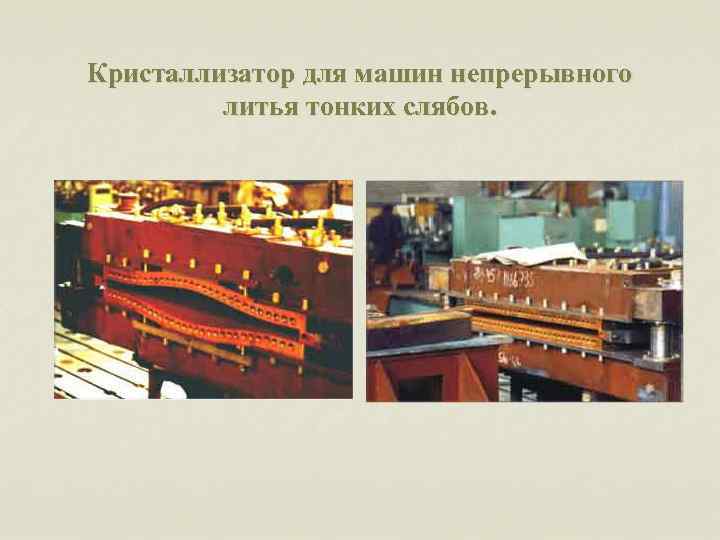

Кристаллизатор для машин непрерывного литья тонких слябов.

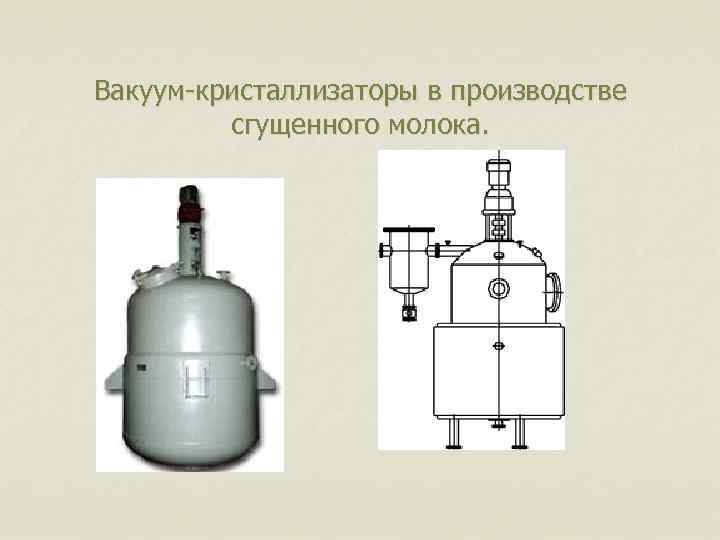

Вакуум-кристаллизаторы в производстве сгущенного молока.

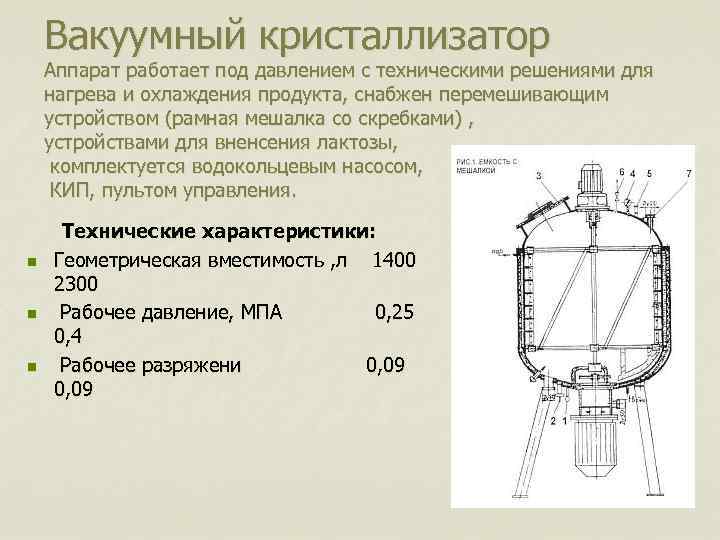

Вакуумный кристаллизатор Аппарат работает под давлением с техническими решениями для нагрева и охлаждения продукта, снабжен перемешивающим устройством (рамная мешалка со скребками) , устройствами для вненсения лактозы, комплектуется водокольцевым насосом, КИП, пультом управления. Технические характеристики: n n n Геометрическая вместимость , л 1400 2300 Рабочее давление, МПА 0, 25 0, 4 Рабочее разряжени 0, 09

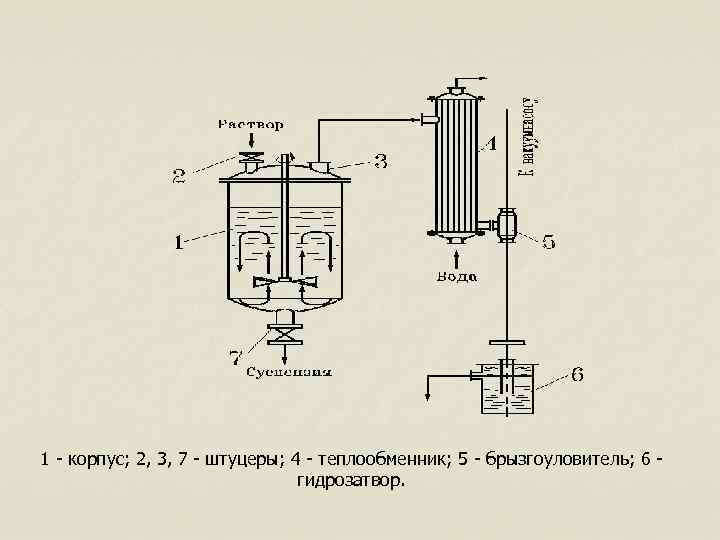

1 - корпус; 2, 3, 7 - штуцеры; 4 - теплообменник; 5 - брызгоуловитель; 6 - гидрозатвор.
Маслообразователь-кристаллизатор непрерывного действия скребкового типа. Маслообразователь-кристаллизатор непрерывного действия скребкового типа предназначен для быстрого охлаждения, перемешивания и механической обработки высокожирных сливок, сливочного масла, маргарина, жиров. Маслообразователь-кристаллизатор представляет собой вертикальный цилиндр, охлаждаемый холодной или ледяной водой, пропиленгликолем, в которых происходит взбивание, охлаждение и механическая обработка продукта. Маслообразователькристаллизатор снабжен плавающими самоцентрирующимися скребками.

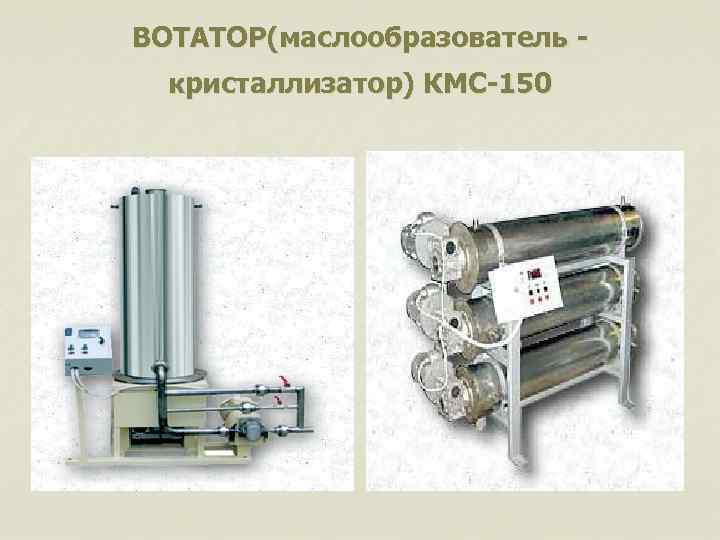

ВОТАТОР(маслообразователь кристаллизатор) КМС-150
