Санкт-Петербургский государственный технологический институт (Технический университет) Кафедра ХТОСА Пленочные испарители Выполнили студентки гр. 221 Преподаватель Островский В. А.

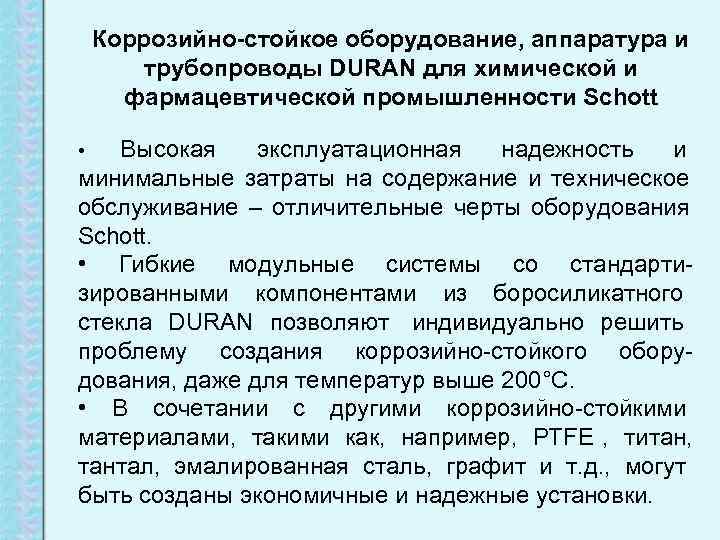

Коррозийно-стойкое оборудование, аппаратура и трубопроводы DURAN для химической и фармацевтической промышленности Schott • Высокая эксплуатационная надежность и минимальные затраты на содержание и техническое обслуживание – отличительные черты оборудования Schott. • Гибкие модульные системы со стандарти- зированными компонентами из боросиликатного стекла DURAN позволяют индивидуально решить проблему создания коррозийно-стойкого обору- дования, даже для температур выше 200°С. • В сочетании с другими коррозийно-стойкими материалами, такими как, например, PTFE , титан, тантал, эмалированная сталь, графит и т. д. , могут быть созданы экономичные и надежные установки.

Коррозийно-стойкая модульная система с безопасными фланцами Все составляющие оборудования и конструкции трубопровода Schott полностью коррозийно-устойчивы и заменимы. Надежность фланцевых соединений обеспечивает дополнительную безопасность и не требует дополнительного обслуживания. Каждая установка может быть быстро модифицирована и демонтирована в случае необходимости. Все компоненты могут быть использованы повторно без всяких проблем. Установка состоит из: - систем труб от DN 15 до DN 300 - центробежных и измерительных насосов - теплообменников объемом до 50 м 2 - емкостей и колонн до DN 1000

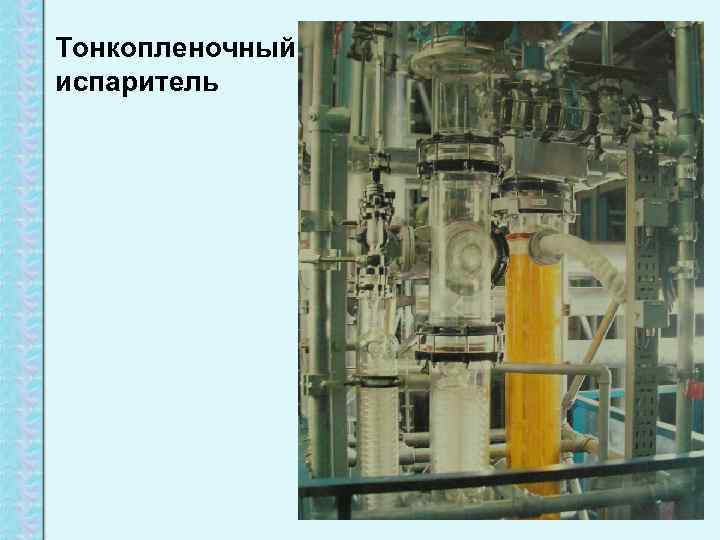

Тонкопленочный испаритель

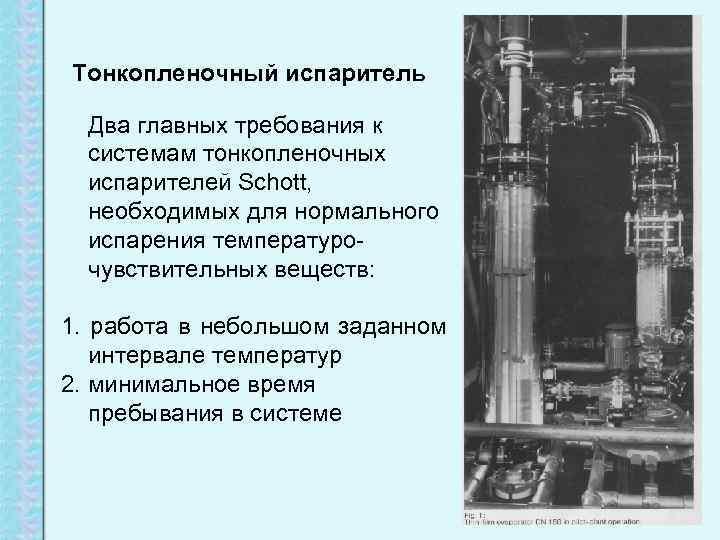

Тонкопленочный испаритель Два главных требования к системам тонкопленочных испарителей Schott, необходимых для нормального испарения температуро- чувствительных веществ: 1. работа в небольшом заданном интервале температур 2. минимальное время пребывания в системе

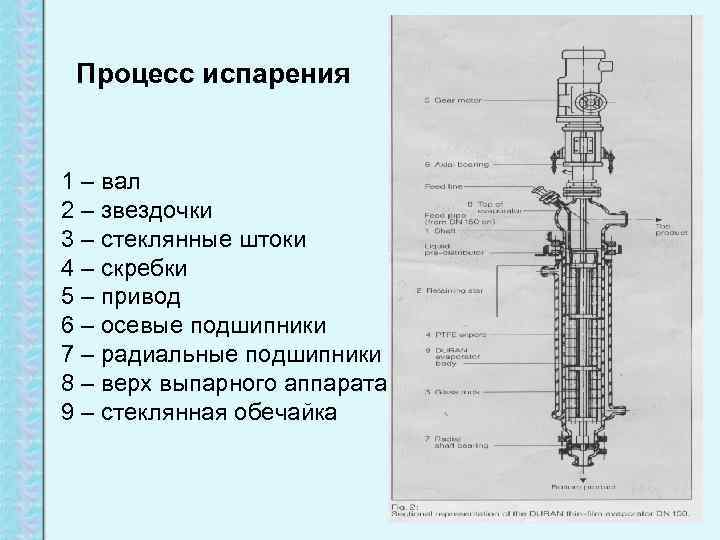

Процесс испарения 1 – вал 2 – звездочки 3 – стеклянные штоки 4 – скребки 5 – привод 6 – осевые подшипники 7 – радиальные подшипники 8 – верх выпарного аппарата 9 – стеклянная обечайка

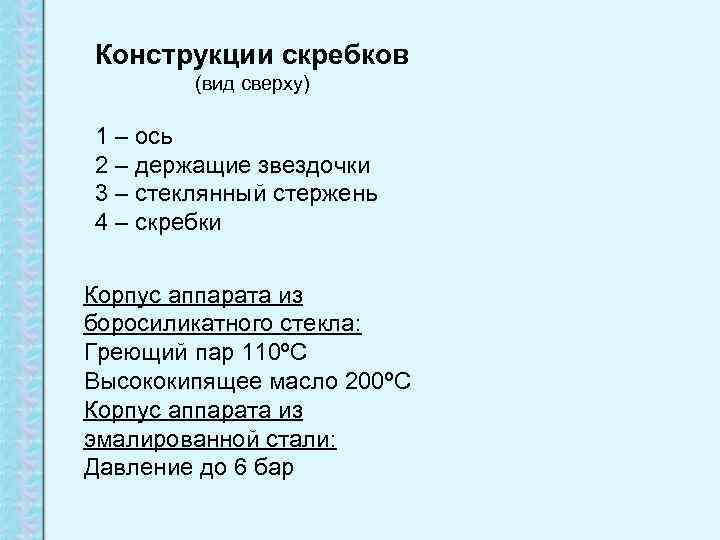

Конструкции скребков (вид сверху) 1 – ось 2 – держащие звездочки 3 – стеклянный стержень 4 – скребки Корпус аппарата из боросиликатного стекла: Греющий пар 110ºС Высококипящее масло 200ºС Корпус аппарата из эмалированной стали: Давление до 6 бар

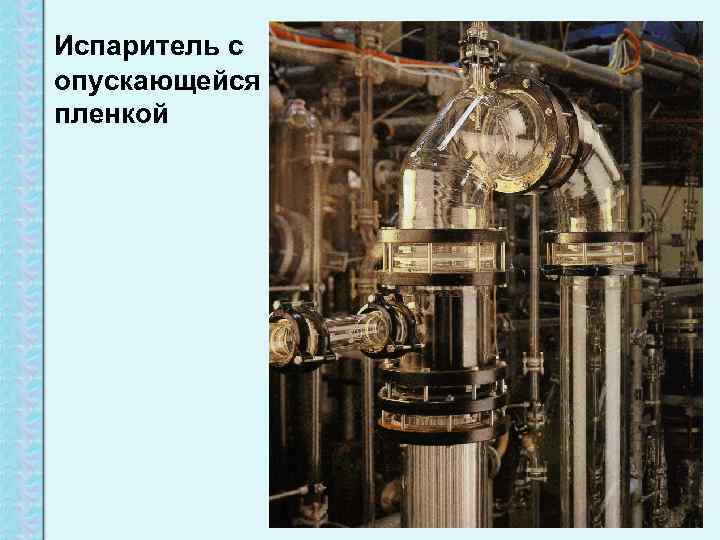

Испаритель с опускающейся пленкой

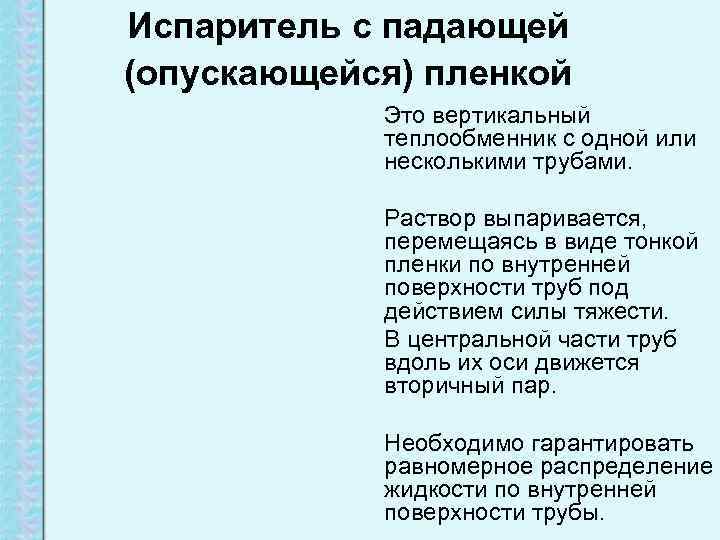

Испаритель с падающей (опускающейся) пленкой Это вертикальный теплообменник с одной или несколькими трубами. Раствор выпаривается, перемещаясь в виде тонкой пленки по внутренней поверхности труб под действием силы тяжести. В центральной части труб вдоль их оси движется вторичный пар. Необходимо гарантировать равномерное распределение жидкости по внутренней поверхности трубы.

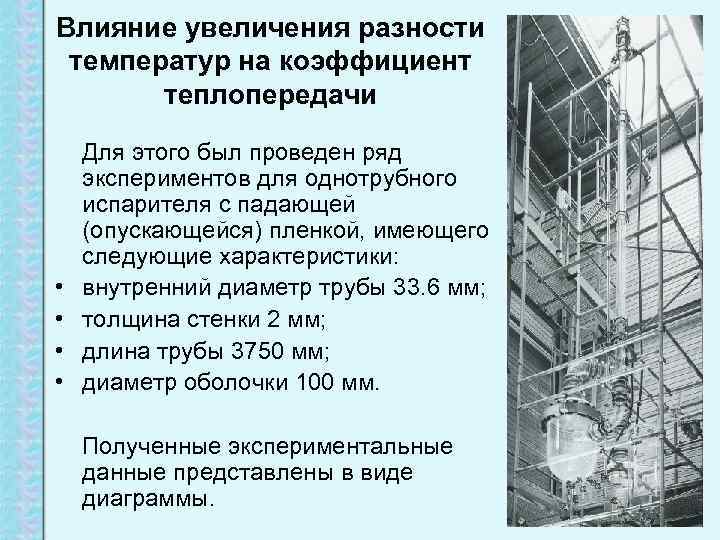

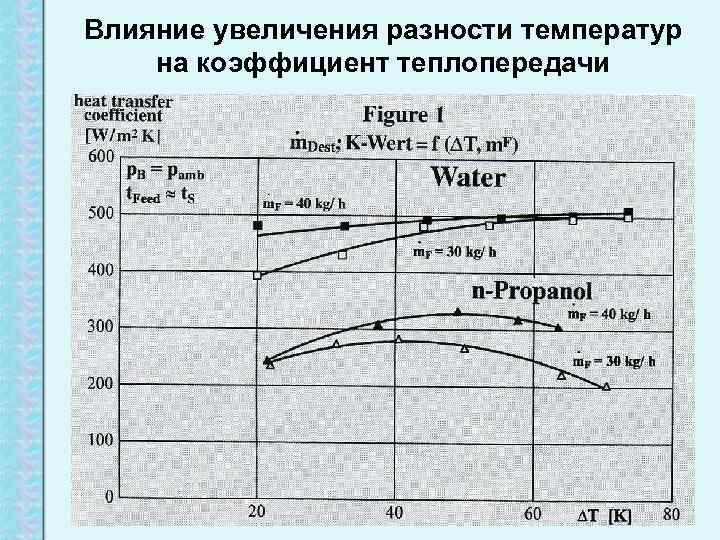

Влияние увеличения разности температур на коэффициент теплопередачи Для этого был проведен ряд экспериментов для однотрубного испарителя с падающей (опускающейся) пленкой, имеющего следующие характеристики: • внутренний диаметр трубы 33. 6 мм; • толщина стенки 2 мм; • длина трубы 3750 мм; • диаметр оболочки 100 мм. Полученные экспериментальные данные представлены в виде диаграммы.

Влияние увеличения разности температур на коэффициент теплопередачи

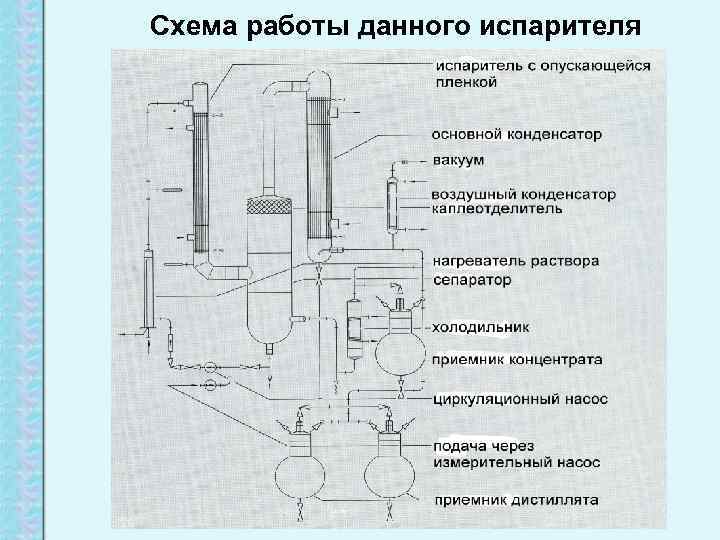

Схема работы данного испарителя

Выбор конструкции испарителя Конструкция испарителя должна удовлетворять ряду общих требований, к числу которых относятся: • высокая производительность и интенсивность теплопередачи при возможно меньшем объеме аппарата и расходе материала на его изготовление; • простота устройства; • надежность в эксплуатации; • легкость очистки поверхности теплообмена; • удобство осмотра, ремонта и замены отдельных частей. Вместе с тем выбор конструкции и материала выпарного аппарата определяется в каждом конкретном случае физико-химическими свойствами выпариваемого раствора (вязкость, температурная депрессия, кристаллизуемость, термическая стойкость, химическая агрессивность и др. ).

Литература 1. Касаткин А. Г. Основные процессы и аппараты химической технологии. Химия, М. , 1971. 2. Thin-Film Evaporators. Process Engineering Series No. 64001 e. 3. Falling-Film Evaporators. Process Engineering Series No. 64006 e.
