Санкт-Петербургский государственный политехнический университет ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ «Основы архитектуры и строительные конструкции» Автор: Слепухин К. В. 2014 год

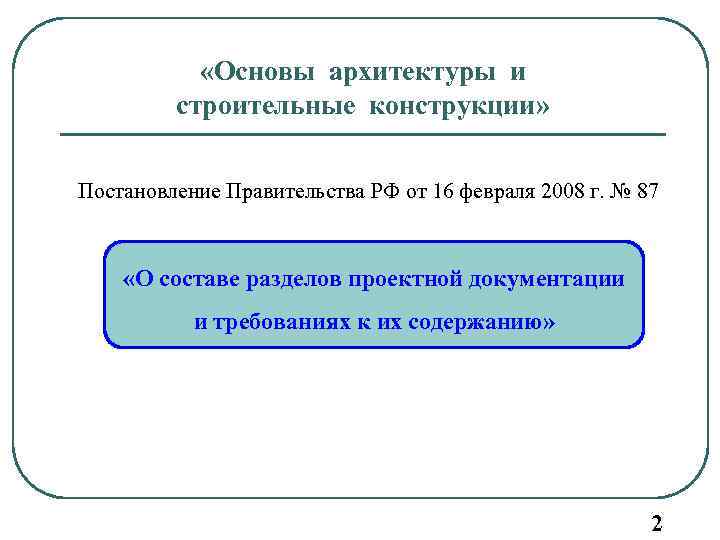

«Основы архитектуры и строительные конструкции» Постановление Правительства РФ от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию» 2

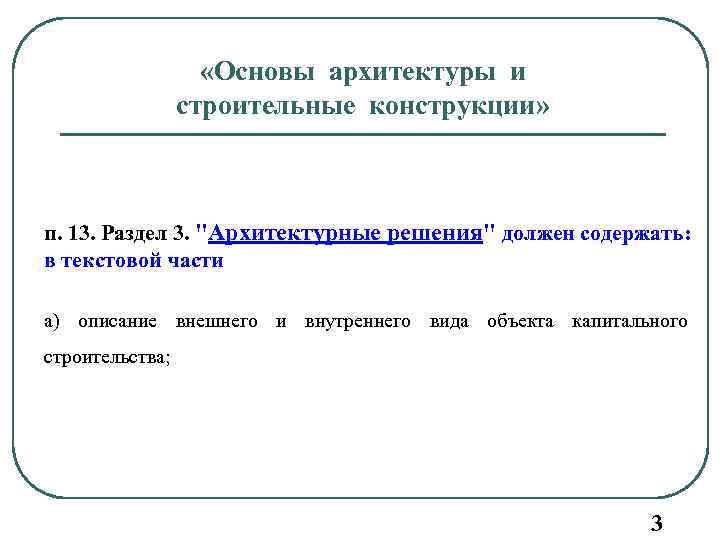

«Основы архитектуры и строительные конструкции» п. 13. Раздел 3. "Архитектурные решения" должен содержать: в текстовой части а) описание внешнего и внутреннего вида объекта капитального строительства; 3

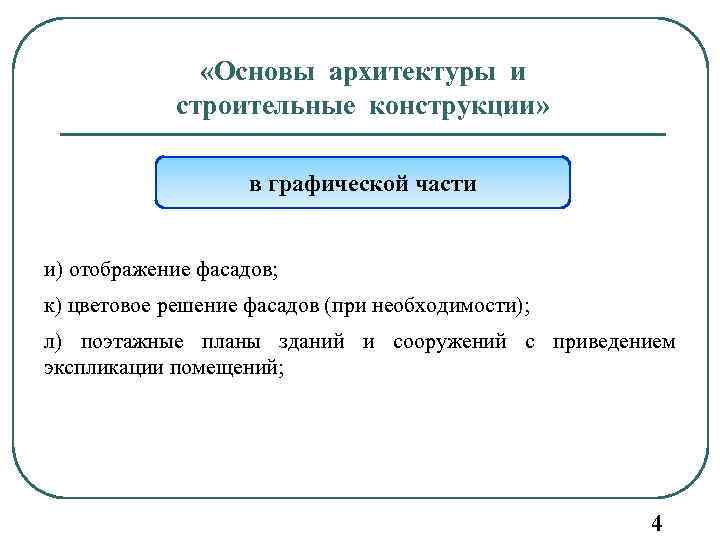

«Основы архитектуры и строительные конструкции» в графической части и) отображение фасадов; к) цветовое решение фасадов (при необходимости); л) поэтажные планы зданий и сооружений с приведением экспликации помещений; 4

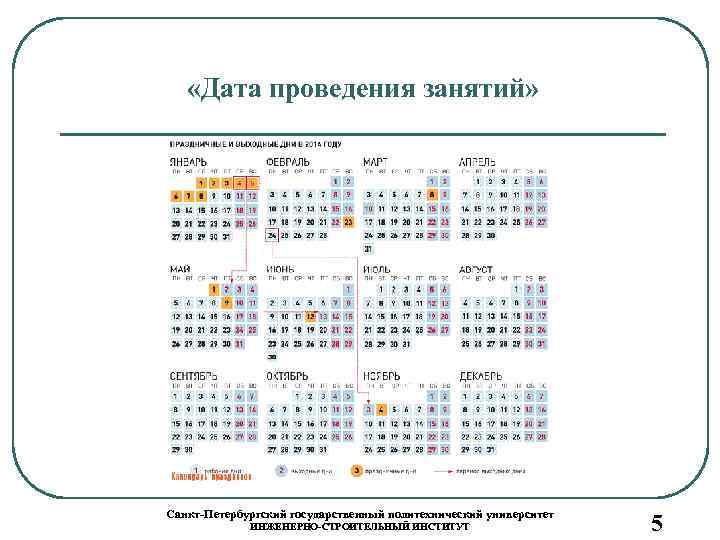

«Дата проведения занятий» Санкт-Петербургский государственный политехнический университет ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ 5

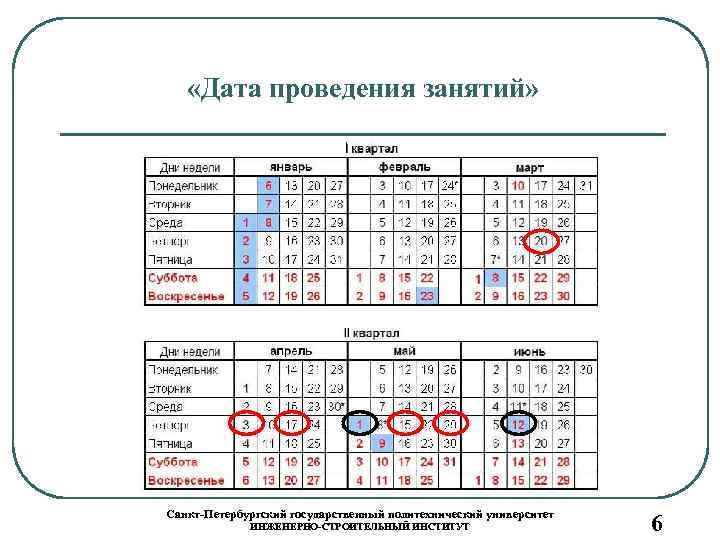

«Дата проведения занятий» Санкт-Петербургский государственный политехнический университет ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ 6

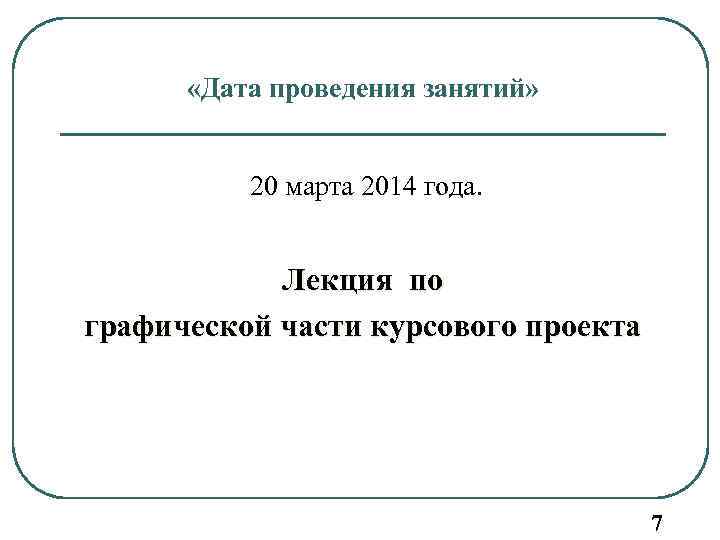

«Дата проведения занятий» 20 марта 2014 года. Лекция по графической части курсового проекта 7

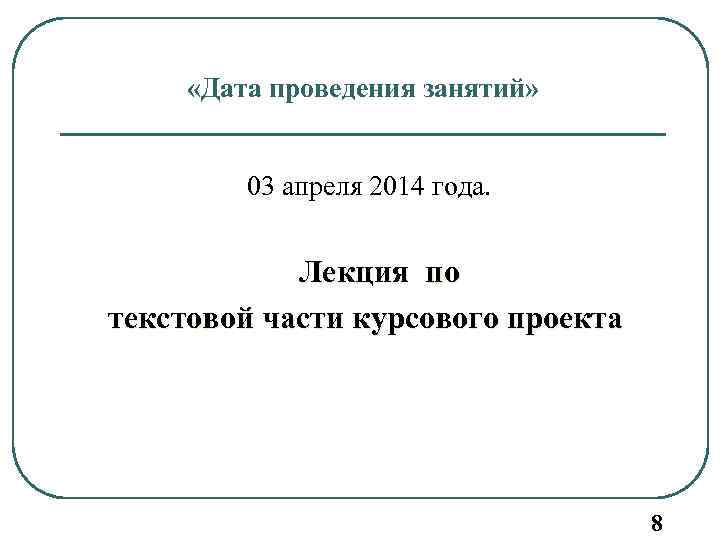

«Дата проведения занятий» 03 апреля 2014 года. Лекция по текстовой части курсового проекта 8

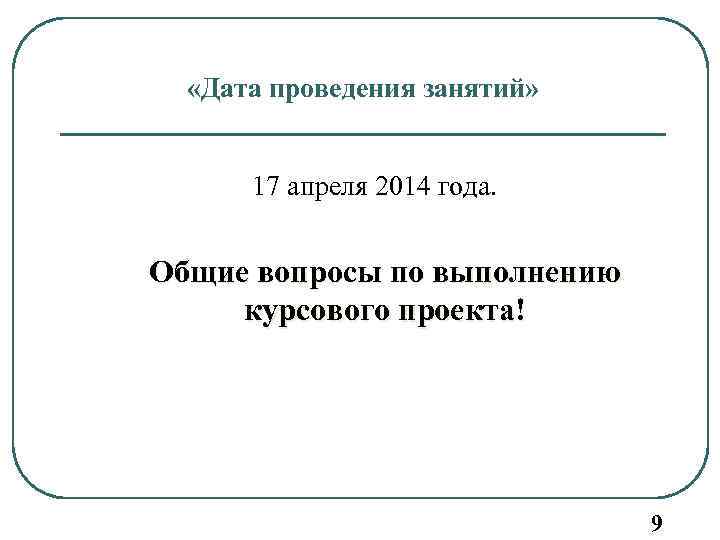

«Дата проведения занятий» 17 апреля 2014 года. Общие вопросы по выполнению курсового проекта! 9
«Дата проведения занятий» 15 и 29 мая – сдача курсового проекта! 10

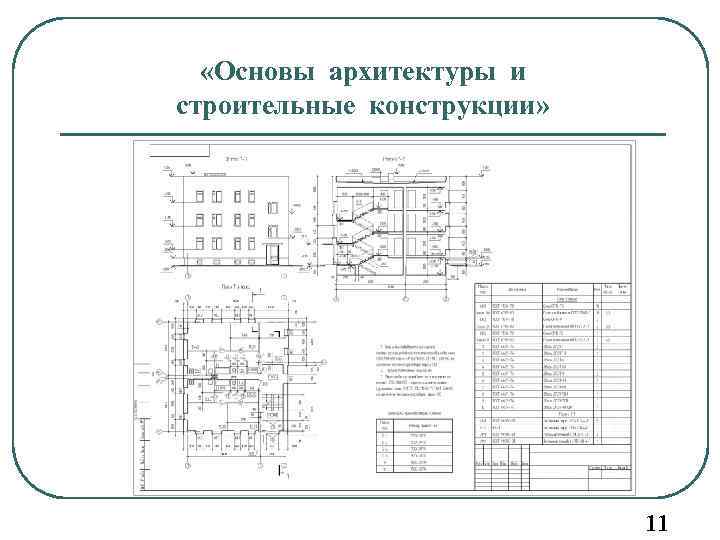

«Основы архитектуры и строительные конструкции» 11
«Основы архитектуры и строительные конструкции» 12
«Основы архитектуры и строительные конструкции» 13
«Основы архитектуры и строительные конструкции» 14
«Основы архитектуры и строительные конструкции» 15

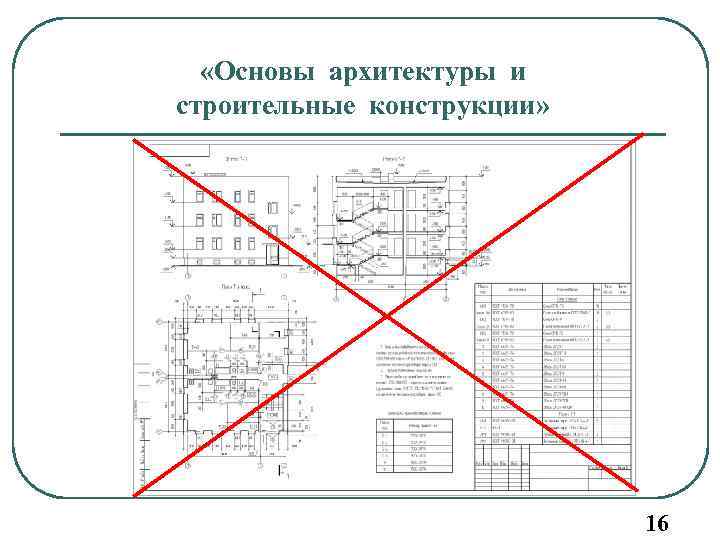

«Основы архитектуры и строительные конструкции» 16

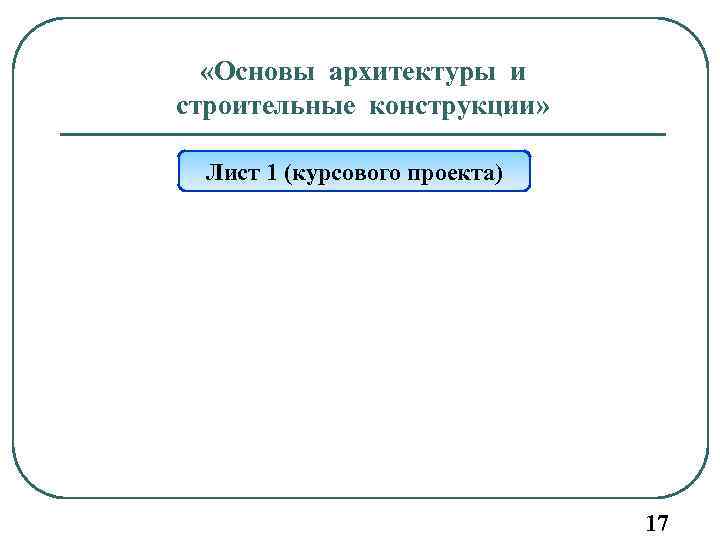

«Основы архитектуры и строительные конструкции» Лист 1 (курсового проекта) 17
«Основы архитектуры и строительные конструкции» План 1 -го (типового) этажа 18

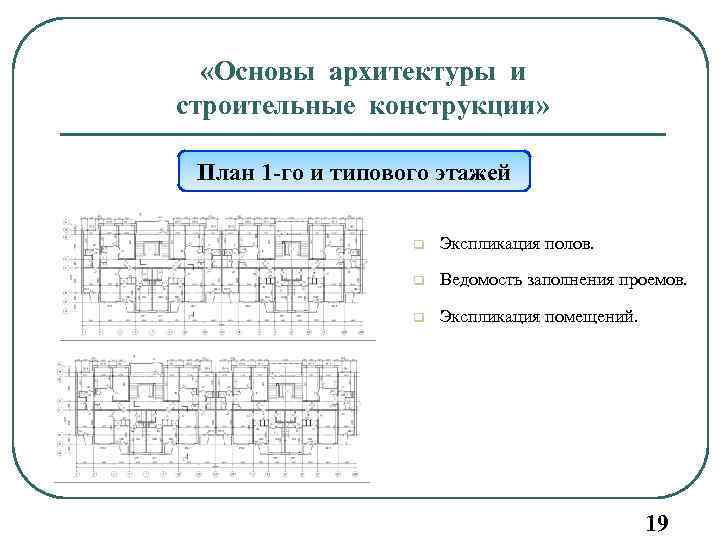

«Основы архитектуры и строительные конструкции» План 1 -го и типового этажей q Экспликация полов. q Ведомость заполнения проемов. q Экспликация помещений. 19
«Основы архитектуры и строительные конструкции» Лист 2 (курсового проекта) Фасад здания – происходит от французского façade — наружная, лицевая сторона здания. 20
«Основы архитектуры и строительные конструкции» Фасад здания 21
«Основы архитектуры и строительные конструкции» Фасад здания 22
«Основы архитектуры и строительные конструкции» Фасад здания 23

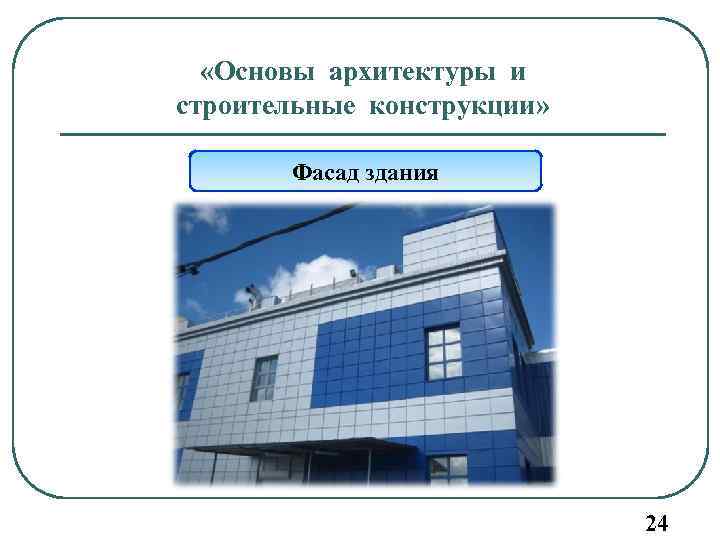

«Основы архитектуры и строительные конструкции» Фасад здания 24

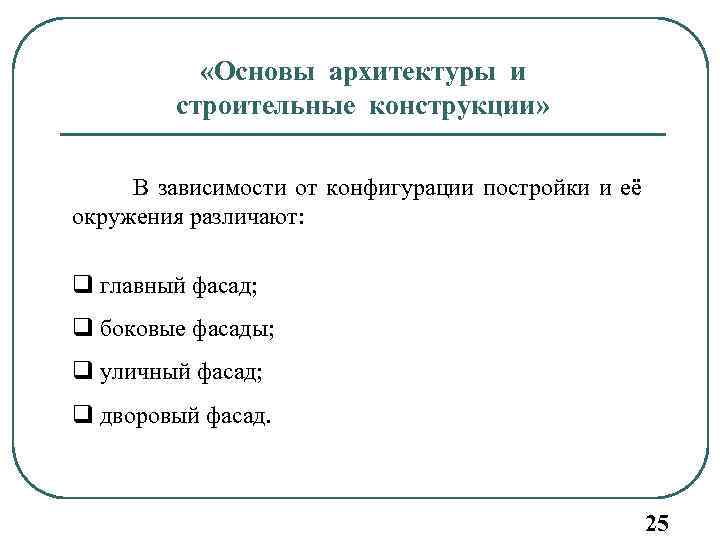

«Основы архитектуры и строительные конструкции» В зависимости от конфигурации постройки и её окружения различают: q главный фасад; q боковые фасады; q уличный фасад; q дворовый фасад. 25

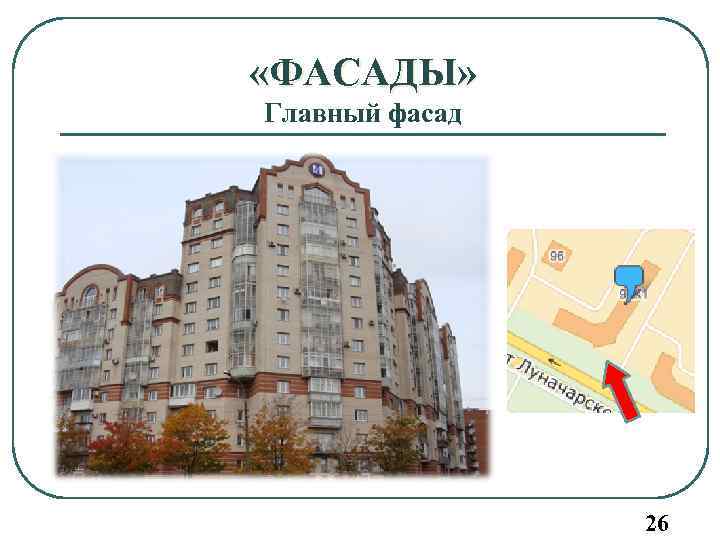

«ФАСАДЫ» Главный фасад 26

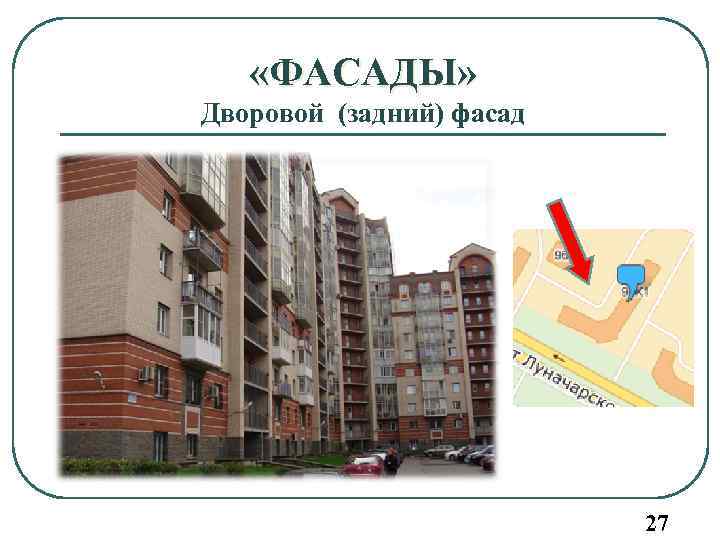

«ФАСАДЫ» Дворовой (задний) фасад 27

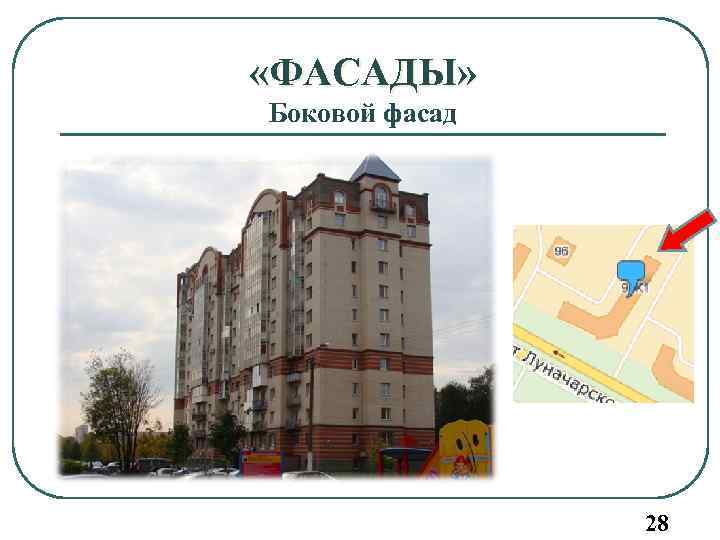

«ФАСАДЫ» Боковой фасад 28

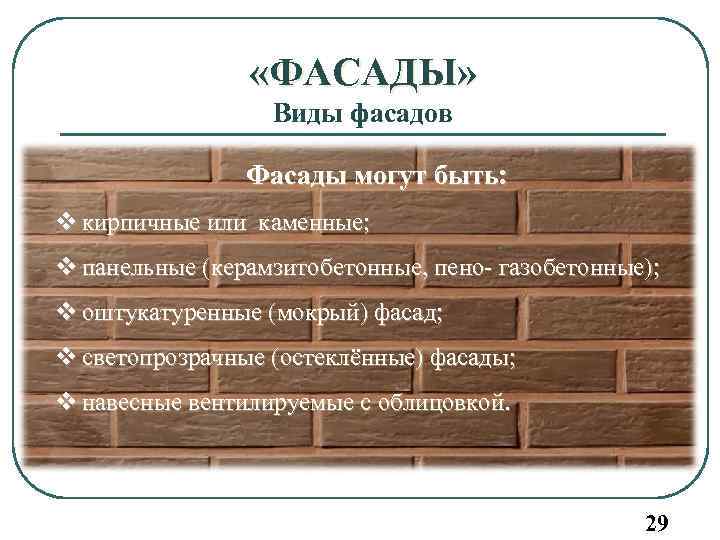

«ФАСАДЫ» Виды фасадов Фасады могут быть: v кирпичные или каменные; v панельные (керамзитобетонные, пено- газобетонные); v оштукатуренные (мокрый) фасад; v светопрозрачные (остеклённые) фасады; v навесные вентилируемые с облицовкой. 29

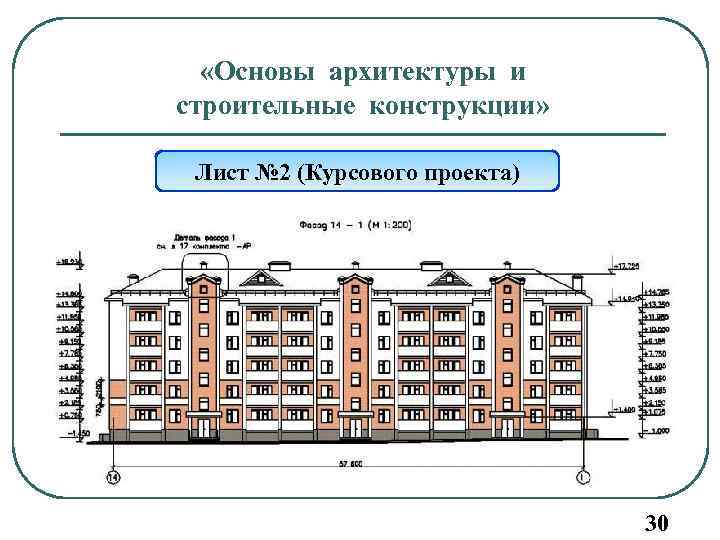

«Основы архитектуры и строительные конструкции» Лист № 2 (Курсового проекта) 30
2 «Основы архитектуры и строительные конструкции» 31
2 «Основы архитектуры и строительные конструкции» 32
2 «Основы архитектуры и строительные конструкции» Материал облицовки * 33

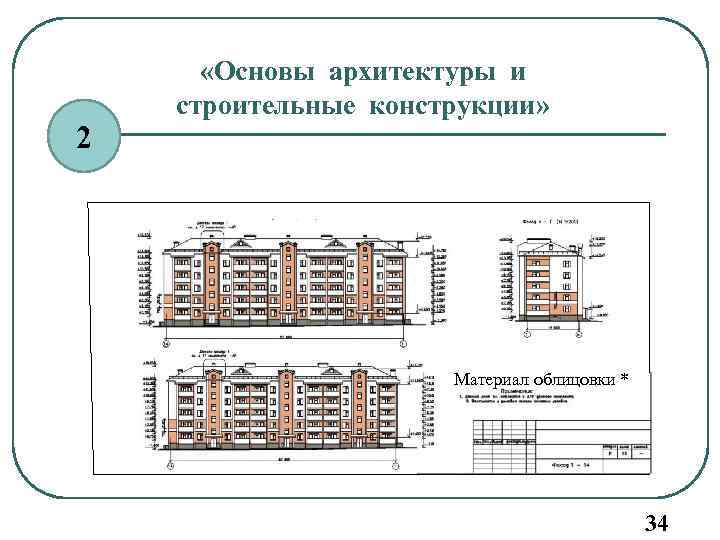

2 «Основы архитектуры и строительные конструкции» Материал облицовки * 34
2 «Основы архитектуры и строительные конструкции» Материал облицовки * 35
2 «Основы архитектуры и строительные конструкции» Материал облицовки * 36
2 «Основы архитектуры и строительные конструкции» 37

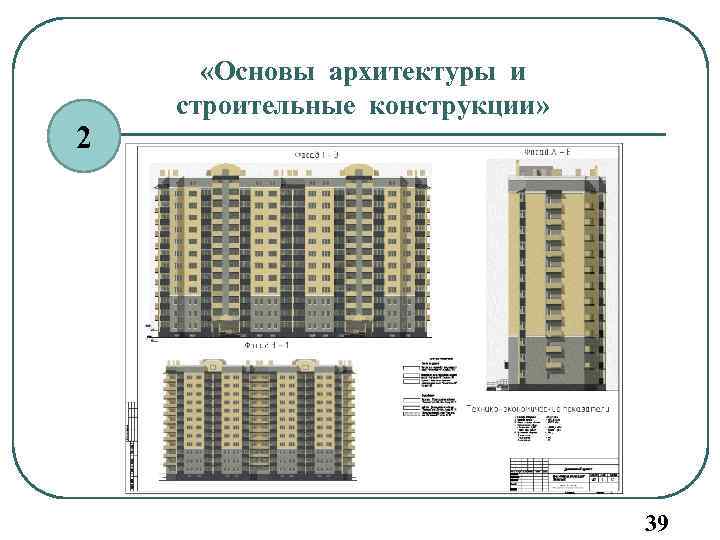

2 «Основы архитектуры и строительные конструкции» 38
2 «Основы архитектуры и строительные конструкции» 39
2 «Основы архитектуры и строительные конструкции» Материал облицовки * 40

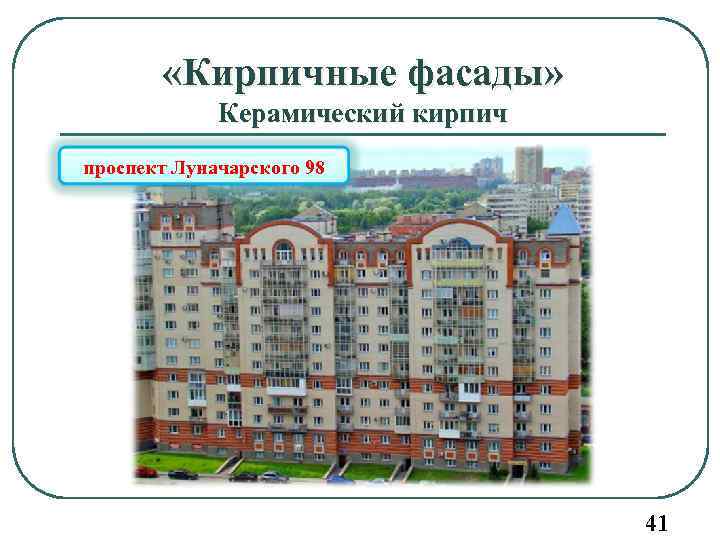

«Кирпичные фасады» Керамический кирпич проспект Луначарского 98 41

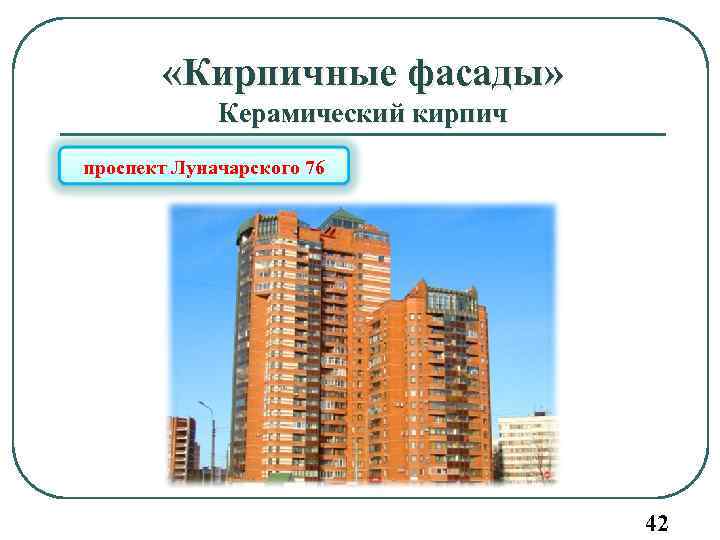

«Кирпичные фасады» Керамический кирпич проспект Луначарского 76 42

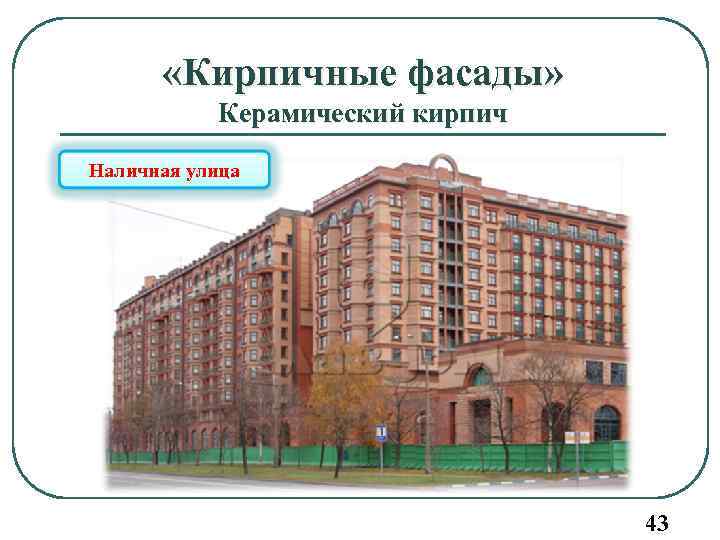

«Кирпичные фасады» Керамический кирпич Наличная улица 43

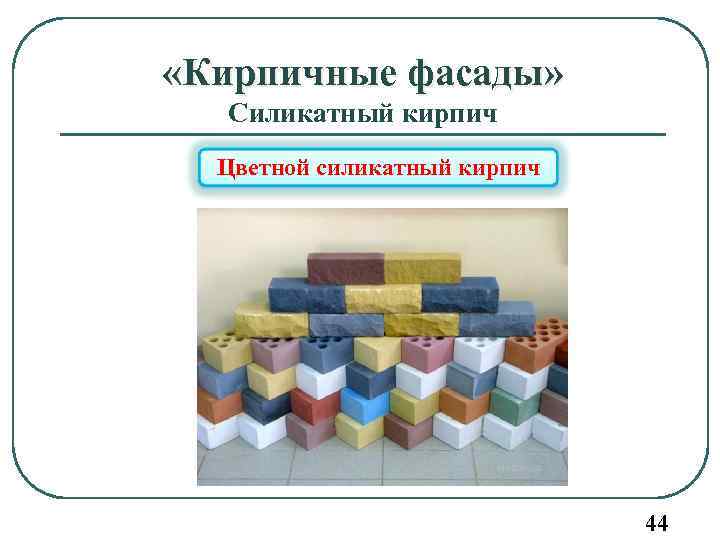

«Кирпичные фасады» Силикатный кирпич Цветной силикатный кирпич 44

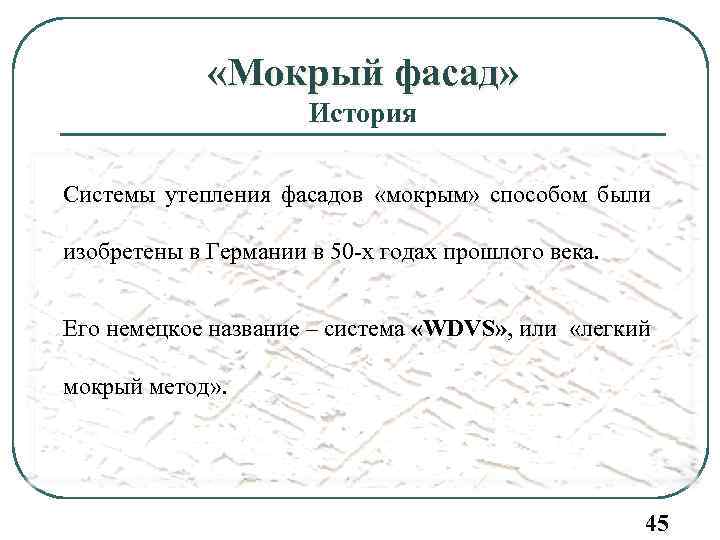

«Мокрый фасад» История Системы утепления фасадов «мокрым» способом были изобретены в Германии в 50 -х годах прошлого века. Его немецкое название – система «WDVS» , или «легкий мокрый метод» . 45

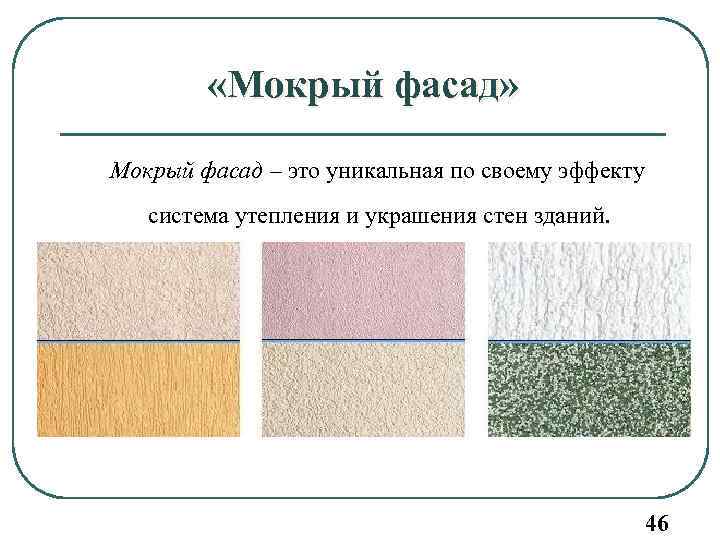

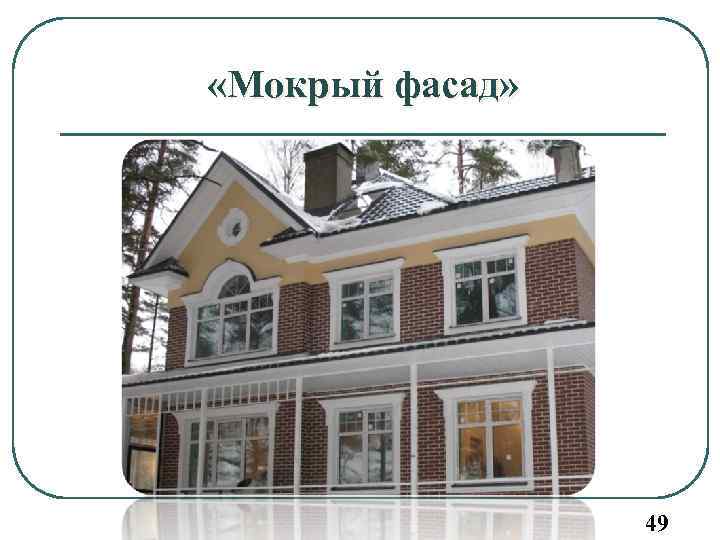

«Мокрый фасад» Мокрый фасад – это уникальная по своему эффекту система утепления и украшения стен зданий. 46

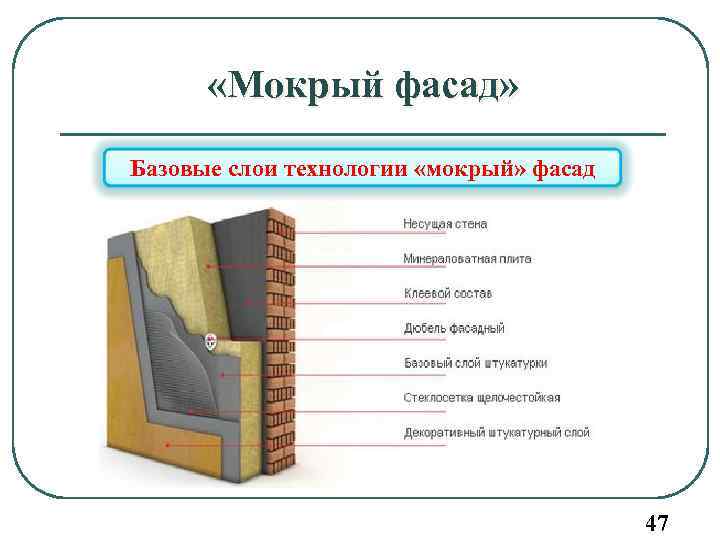

«Мокрый фасад» Базовые слои технологии «мокрый» фасад 47

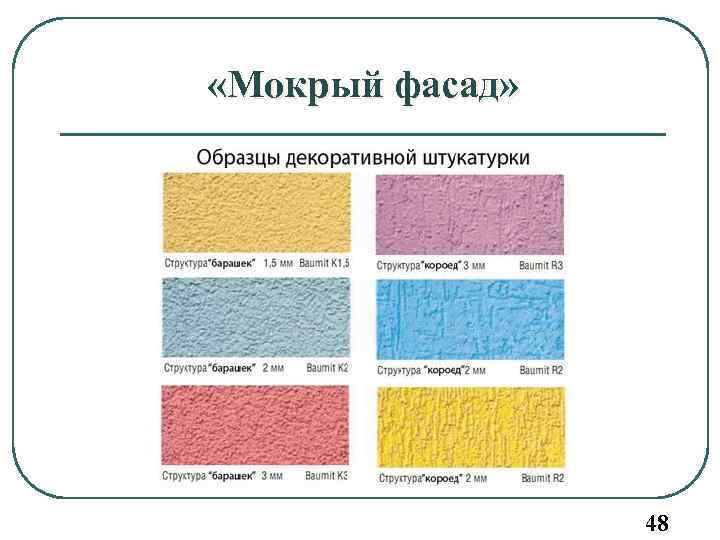

«Мокрый фасад» 48
«Мокрый фасад» 49

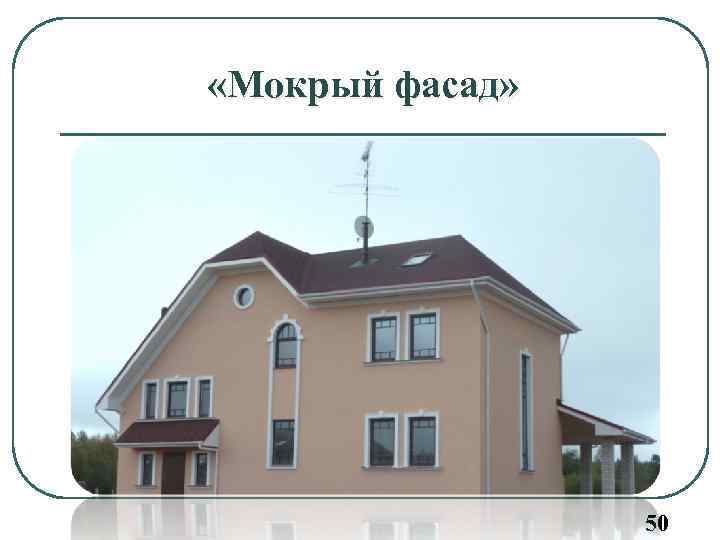

«Мокрый фасад» 50

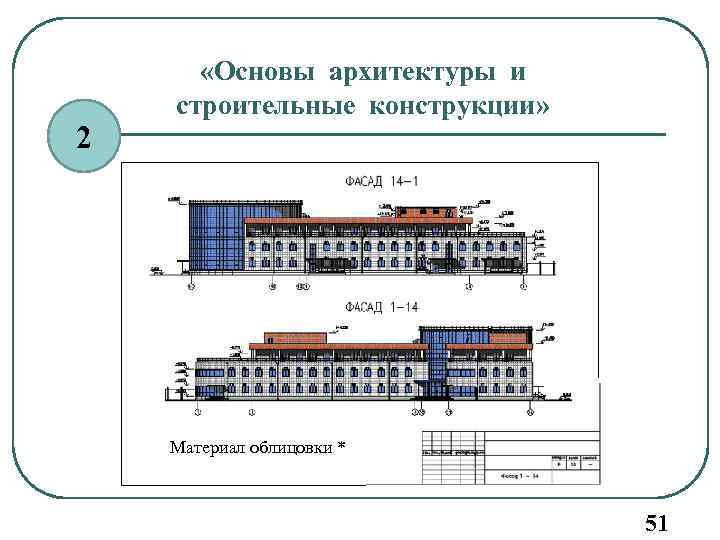

2 «Основы архитектуры и строительные конструкции» Материал облицовки * 51
«Основы архитектуры и строительные конструкции» Лист № 3 (Курсового проекта) 52
«Основы архитектуры и строительные конструкции» Лист № 3. «Разрезы» 53
«Основы архитектуры и строительные конструкции» 54

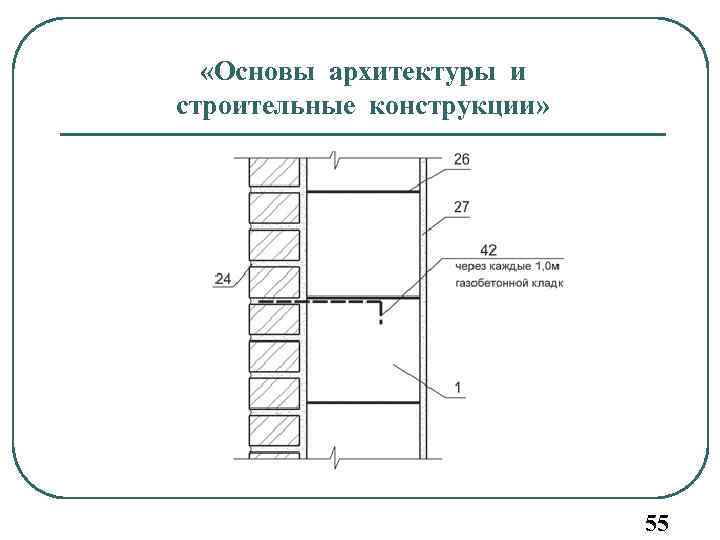

«Основы архитектуры и строительные конструкции» 55
«Основы архитектуры и строительные конструкции» 56

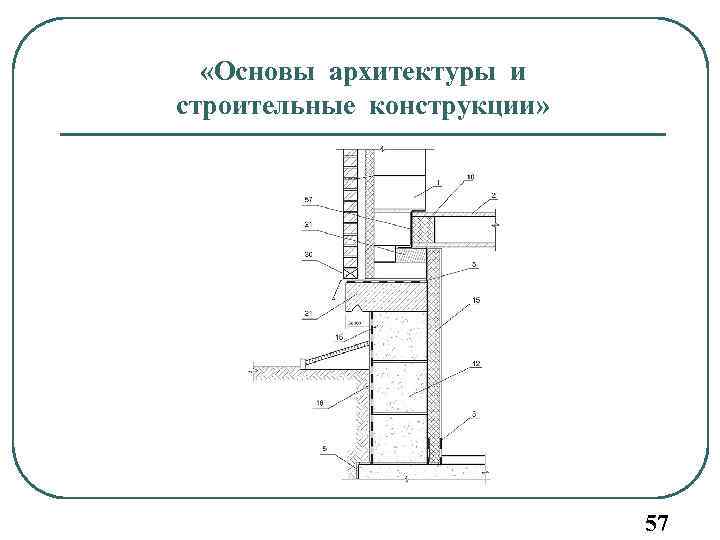

«Основы архитектуры и строительные конструкции» 57

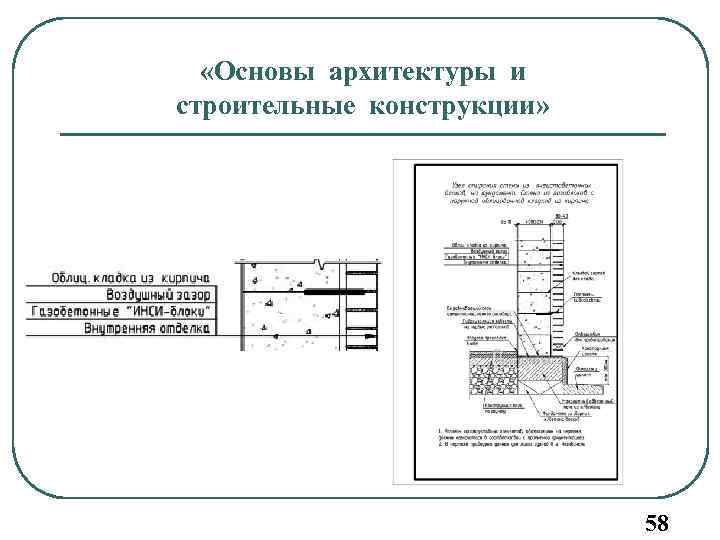

«Основы архитектуры и строительные конструкции» 58
«Основы архитектуры и строительные конструкции» 59
«Основы архитектуры и строительные конструкции» 60
«Основы архитектуры и строительные конструкции» Спасибо за внимание! Санкт-Петербургский государственный политехнический университет ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ 61
