Санкт-Петербургский Государственный политехнический университет АНАЛИЗ РИСКА НА ОПАСНЫХ ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ БЫЗОВ АНТОН ПРОКОПЬЕВИЧ antony_by@mail. ru Санкт-Петербург 2014 год

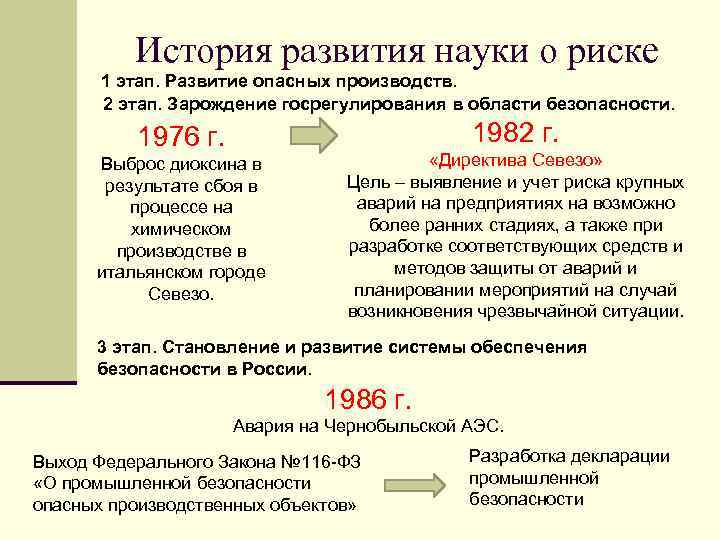

История развития науки о риске 1 этап. Развитие опасных производств. 2 этап. Зарождение госрегулирования в области безопасности. 1982 г. 1976 г. Выброс диоксина в результате сбоя в процессе на химическом производстве в итальянском городе Севезо. «Директива Севезо» Цель – выявление и учет риска крупных аварий на предприятиях на возможно более ранних стадиях, а также при разработке соответствующих средств и методов защиты от аварий и планировании мероприятий на случай возникновения чрезвычайной ситуации. 3 этап. Становление и развитие системы обеспечения безопасности в России. 1986 г. Авария на Чернобыльской АЭС. Выход Федерального Закона № 116 -ФЗ «О промышленной безопасности опасных производственных объектов» Разработка декларации промышленной безопасности

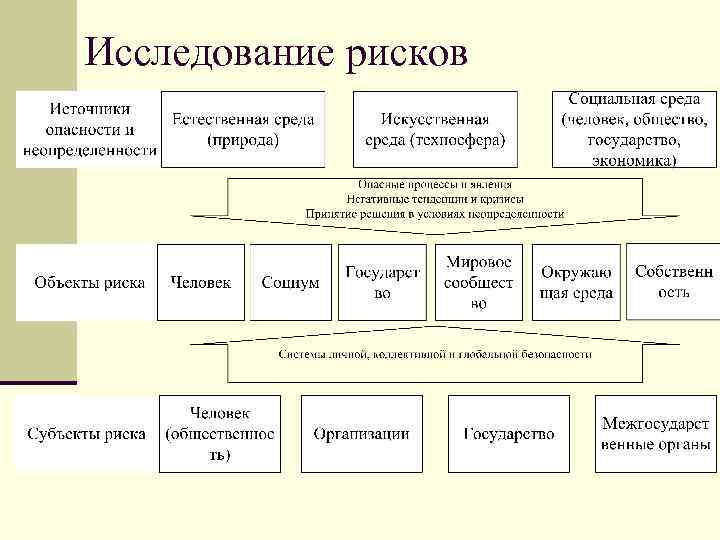

Исследование рисков

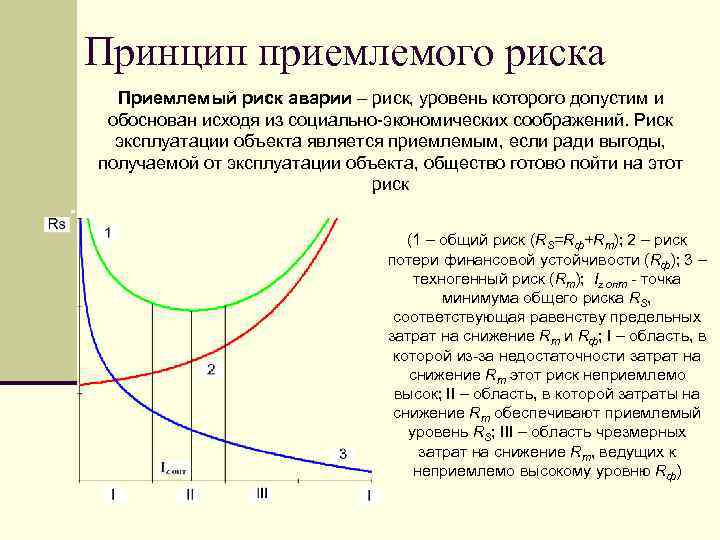

Принцип приемлемого риска Приемлемый риск аварии – риск, уровень которого допустим и обоснован исходя из социально-экономических соображений. Риск эксплуатации объекта является приемлемым, если ради выгоды, получаемой от эксплуатации объекта, общество готово пойти на этот риск (1 – общий риск (RS=Rф+Rт); 2 – риск потери финансовой устойчивости (Rф); 3 – техногенный риск (Rт); Iz опт - точка минимума общего риска RS, соответствующая равенству предельных затрат на снижение Rт и Rф; I – область, в которой из-за недостаточности затрат на снижение Rт этот риск неприемлемо высок; II – область, в которой затраты на снижение Rт обеспечивают приемлемый уровень RS; III – область чрезмерных затрат на снижение Rт, ведущих к неприемлемо высокому уровню Rф)

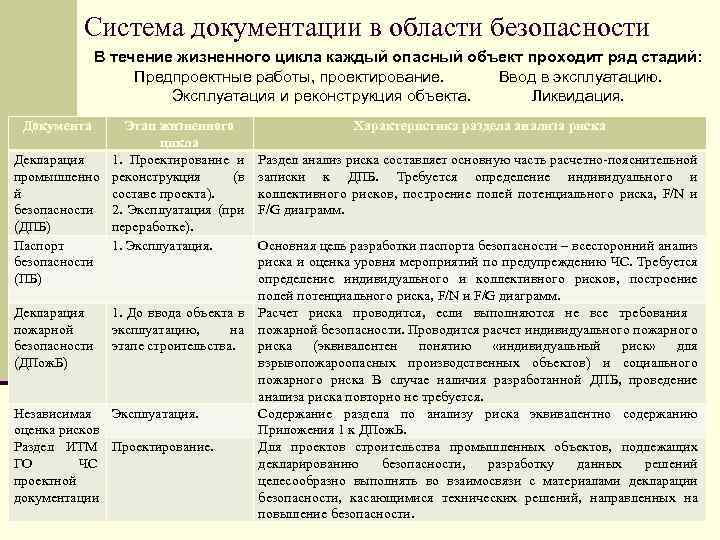

Система документации в области безопасности В течение жизненного цикла каждый опасный объект проходит ряд стадий: Предпроектные работы, проектирование. Ввод в эксплуатацию. Эксплуатация и реконструкция объекта. Ликвидация. Документа Этап жизненного цикла Декларация 1. Проектирование и промышленно реконструкция (в й составе проекта). безопасности 2. Эксплуатация (при (ДПБ) переработке). Паспорт 1. Эксплуатация. безопасности (ПБ) Декларация пожарной безопасности (ДПож. Б) 1. До ввода объекта в эксплуатацию, на этапе строительства. Независимая Эксплуатация. оценка рисков Раздел ИТМ Проектирование. ГО ЧС проектной документации Характеристика раздела анализа риска Раздел анализ риска составляет основную часть расчетно-пояснительной записки к ДПБ. Требуется определение индивидуального и коллективного рисков, построение полей потенциального риска, F/N и F/G диаграмм. Основная цель разработки паспорта безопасности – всесторонний анализ риска и оценка уровня мероприятий по предупреждению ЧС. Требуется определение индивидуального и коллективного рисков, построение полей потенциального риска, F/N и F/G диаграмм. Расчет риска проводится, если выполняются не все требования пожарной безопасности. Проводится расчет индивидуального пожарного риска (эквивалентен понятию «индивидуальный риск» для взрывопожароопасных производственных объектов) и социального пожарного риска В случае наличия разработанной ДПБ, проведение анализа риска повторно не требуется. Содержание раздела по анализу риска эквивалентно содержанию Приложения 1 к ДПож. Б. Для проектов строительства промышленных объектов, подлежащих декларированию безопасности, разработку данных решений целесообразно выполнять во взаимосвязи с материалами декларации безопасности, касающимися технических решений, направленных на повышение безопасности.
Анализ и оценка рисков РИСК - Мера опасности, характеризующая вероятность возникновения возможных аварий и тяжесть их последствий. Основным руководящим документом по установлению методических принципов, терминов и понятий анализа риска, общих требований к процедуре и оформлению результатов, а также представлению основных методов анализа опасностей и риска аварий на опасных производственных объектах являются “Методические указания по проведению анализа риска опасных производственных объектов” (РД 03 -418 -01) Процесс проведения анализа риска включает следующие основные этапы: - планирование и организация работ; - идентификация опасностей; - оценка риска; - разработка рекомендаций по уменьшению риска.

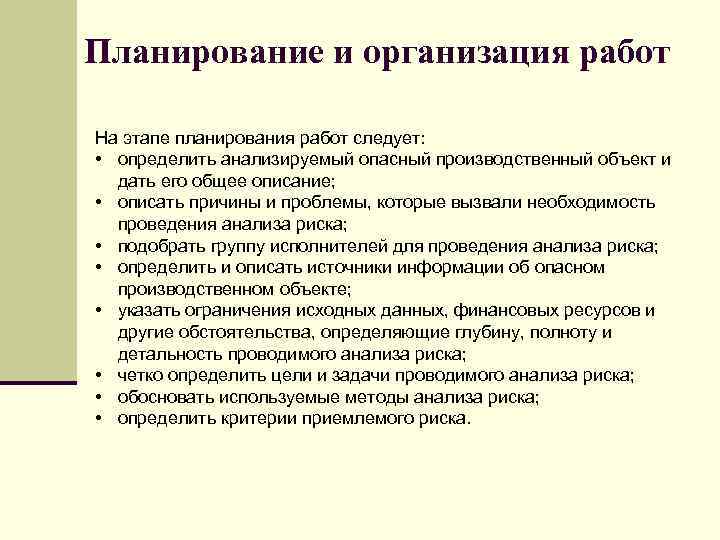

Планирование и организация работ На этапе планирования работ следует: • определить анализируемый опасный производственный объект и дать его общее описание; • описать причины и проблемы, которые вызвали необходимость проведения анализа риска; • подобрать группу исполнителей для проведения анализа риска; • определить и описать источники информации об опасном производственном объекте; • указать ограничения исходных данных, финансовых ресурсов и другие обстоятельства, определяющие глубину, полноту и детальность проводимого анализа риска; • четко определить цели и задачи проводимого анализа риска; • обосновать используемые методы анализа риска; • определить критерии приемлемого риска.

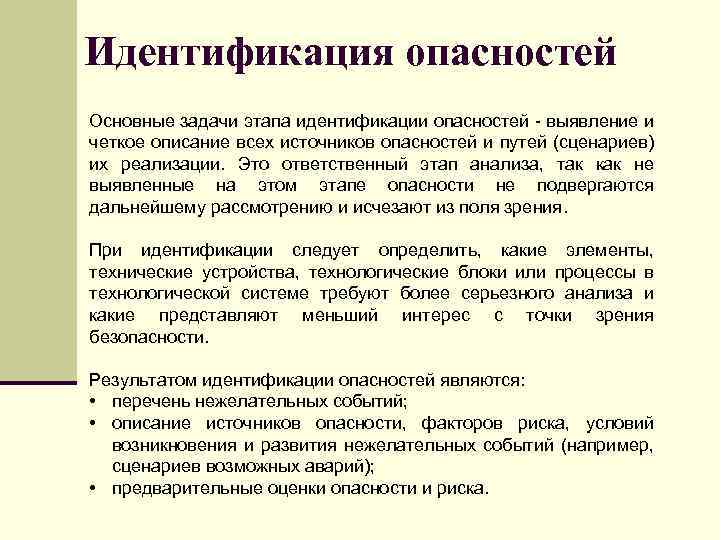

Идентификация опасностей Основные задачи этапа идентификации опасностей - выявление и четкое описание всех источников опасностей и путей (сценариев) их реализации. Это ответственный этап анализа, так как не выявленные на этом этапе опасности не подвергаются дальнейшему рассмотрению и исчезают из поля зрения. При идентификации следует определить, какие элементы, технические устройства, технологические блоки или процессы в технологической системе требуют более серьезного анализа и какие представляют меньший интерес с точки зрения безопасности. Результатом идентификации опасностей являются: • перечень нежелательных событий; • описание источников опасности, факторов риска, условий возникновения и развития нежелательных событий (например, сценариев возможных аварий); • предварительные оценки опасности и риска.
Оценка риска Основные задачи этапа оценки риска связаны с: 1) определением частот возникновения инициирующих и всех нежелательных событий; 2) оценкой последствий возникновения нежелательных событий; 3) обобщением оценок риска. Оценка последствий включает анализ возможных воздействий на людей, имущество и / или окружающую природную среду. Для оценки последствий необходимо оценить физические эффекты нежелательных событий (отказы, разрушение технических устройств, зданий, сооружений, пожары, взрывы, выбросы токсичных веществ и т. д. ), уточнить объекты, которые могут быть подвергнуты опасности. Обобщенная оценка риска (или степень риска) аварий должна отражать состояние промышленной безопасности с учетом показателей риска от всех нежелательных событий, которые могут произойти на опасном производственном объекте, и основываться на результатах: • интегрирования показателей рисков всех нежелательных событий (сценариев аварий) с учетом их взаимного влияния; • анализа неопределенности и точности полученных результатов; • анализа соответствия условий эксплуатации требованиям промышленной безопасности и критериям приемлемого риска.

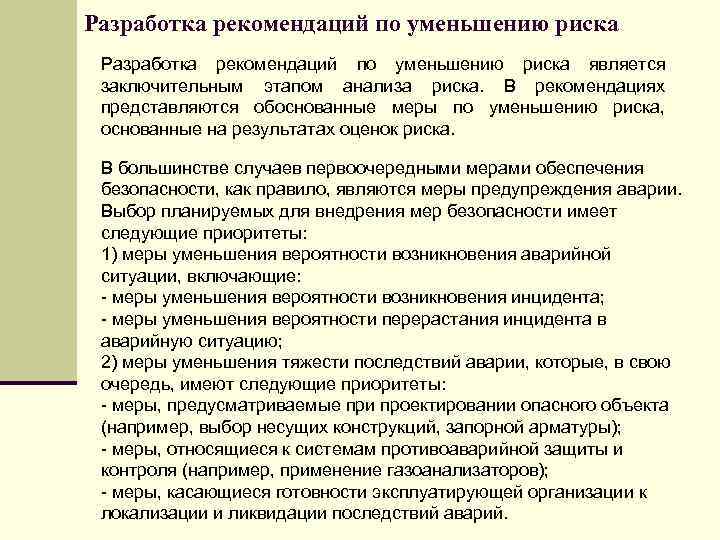

Разработка рекомендаций по уменьшению риска является заключительным этапом анализа риска. В рекомендациях представляются обоснованные меры по уменьшению риска, основанные на результатах оценок риска. В большинстве случаев первоочередными мерами обеспечения безопасности, как правило, являются меры предупреждения аварии. Выбор планируемых для внедрения мер безопасности имеет следующие приоритеты: 1) меры уменьшения вероятности возникновения аварийной ситуации, включающие: - меры уменьшения вероятности возникновения инцидента; - меры уменьшения вероятности перерастания инцидента в аварийную ситуацию; 2) меры уменьшения тяжести последствий аварии, которые, в свою очередь, имеют следующие приоритеты: - меры, предусматриваемые при проектировании опасного объекта (например, выбор несущих конструкций, запорной арматуры); - меры, относящиеся к системам противоаварийной защиты и контроля (например, применение газоанализаторов); - меры, касающиеся готовности эксплуатирующей организации к локализации и ликвидации последствий аварий.

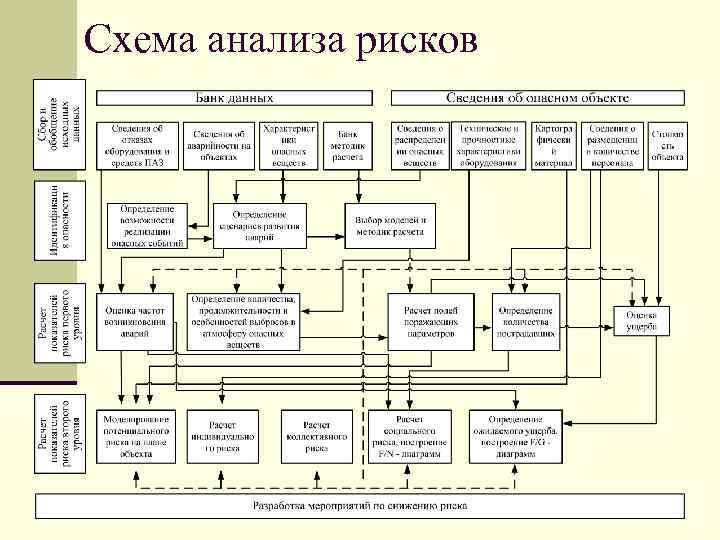

Схема анализа рисков
Оценка частот возникновения аварий Для выявления причинно-следственных связей между событиями используют логико-графический метод анализа "деревьев событий".

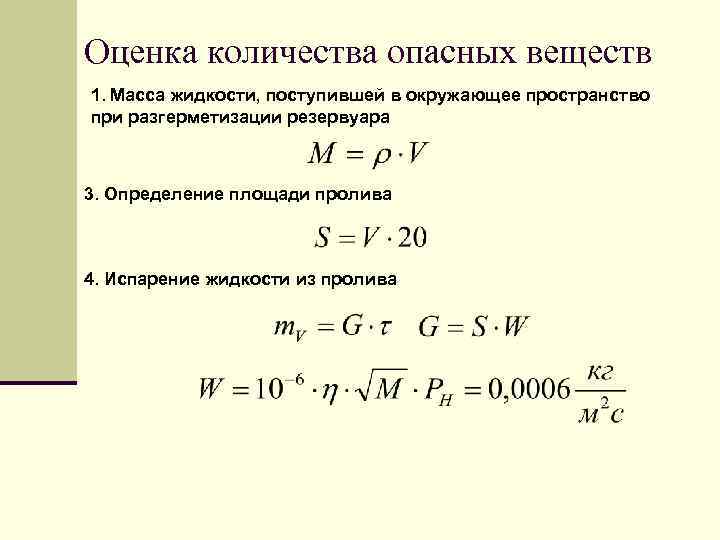

Оценка количества опасных веществ 1. Масса жидкости, поступившей в окружающее пространство при разгерметизации резервуара 3. Определение площади пролива 4. Испарение жидкости из пролива

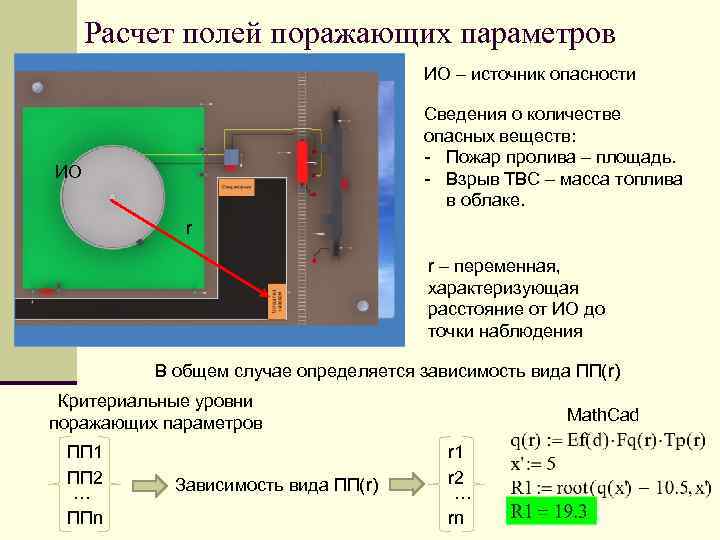

Расчет полей поражающих параметров ИО – источник опасности Сведения о количестве опасных веществ: - Пожар пролива – площадь. - Взрыв ТВС – масса топлива в облаке. ИО r r – переменная, характеризующая расстояние от ИО до точки наблюдения В общем случае определяется зависимость вида ПП(r) Критериальные уровни поражающих параметров ПП 1 ПП 2 … ППn Зависимость вида ПП(r) Math. Cad r 1 r 2 … rn

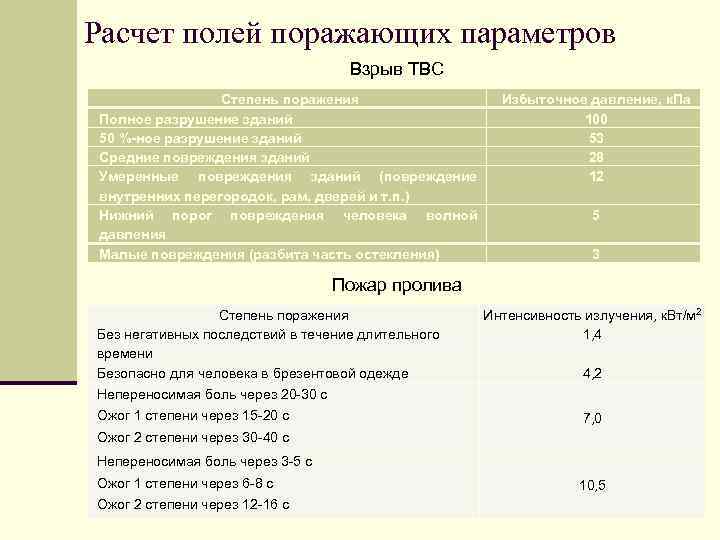

Расчет полей поражающих параметров Взрыв ТВС Степень поражения Полное разрушение зданий 50 %-ное разрушение зданий Средние повреждения зданий Умеренные повреждения зданий (повреждение внутренних перегородок, рам, дверей и т. п. ) Нижний порог повреждения человека волной давления Малые повреждения (разбита часть остекления) Избыточное давление, к. Па 100 53 28 12 5 3 Пожар пролива Степень поражения Без негативных последствий в течение длительного времени Безопасно для человека в брезентовой одежде Интенсивность излучения, к. Вт/м 2 1, 4 4, 2 Непереносимая боль через 20 -30 с Ожог 1 степени через 15 -20 с 7, 0 Ожог 2 степени через 30 -40 с Непереносимая боль через 3 -5 с Ожог 1 степени через 6 -8 с Ожог 2 степени через 12 -16 с 10, 5

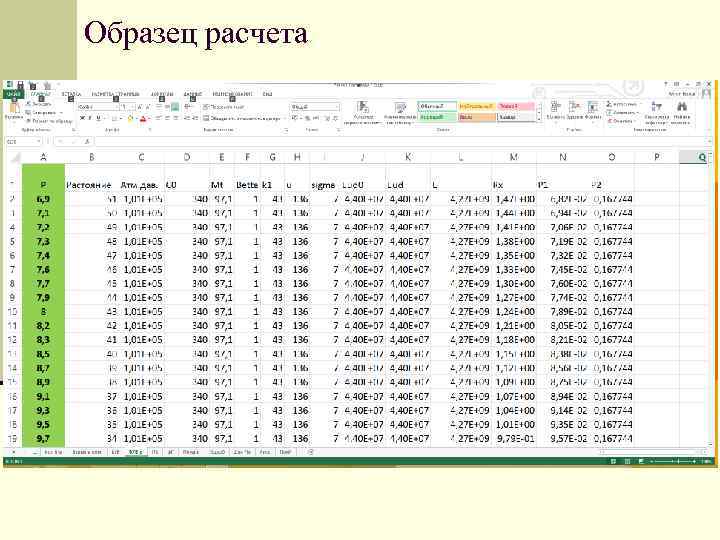

Образец расчета

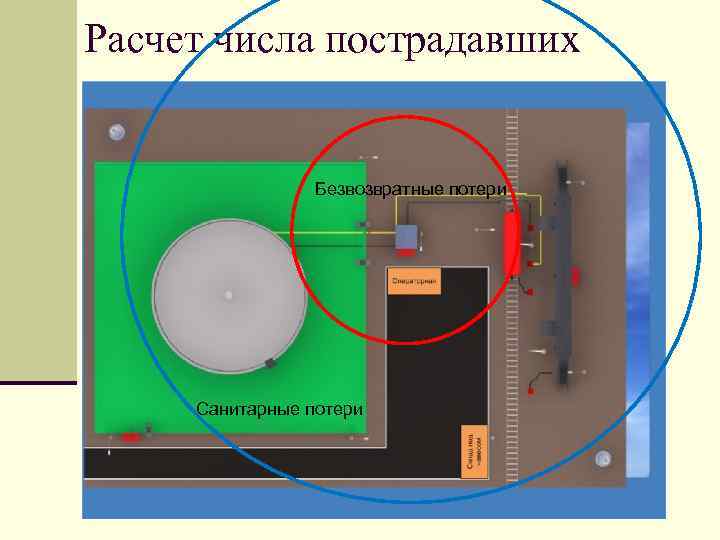

Расчет числа пострадавших Безвозвратные потери Санитарные потери

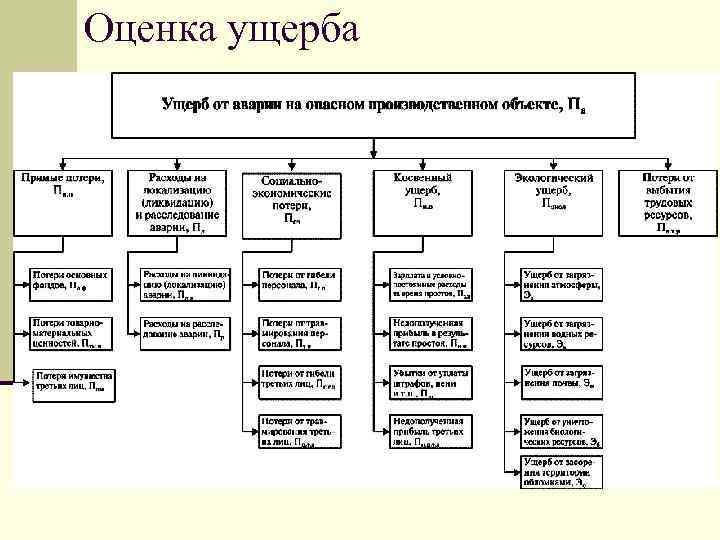

Оценка ущерба

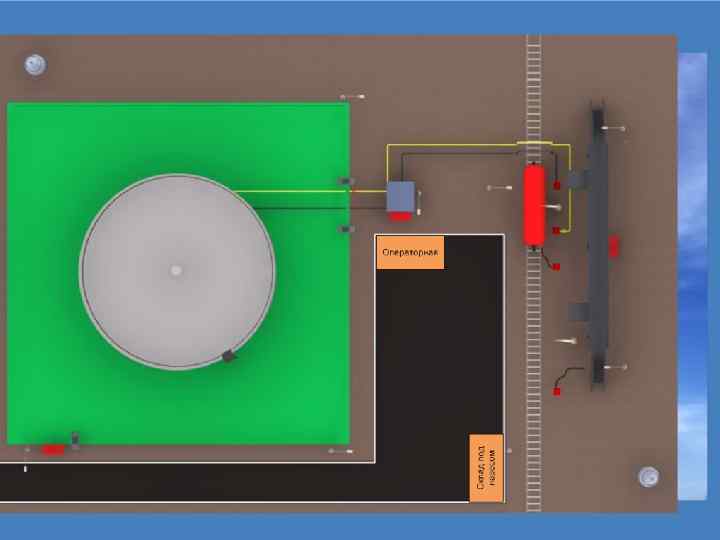

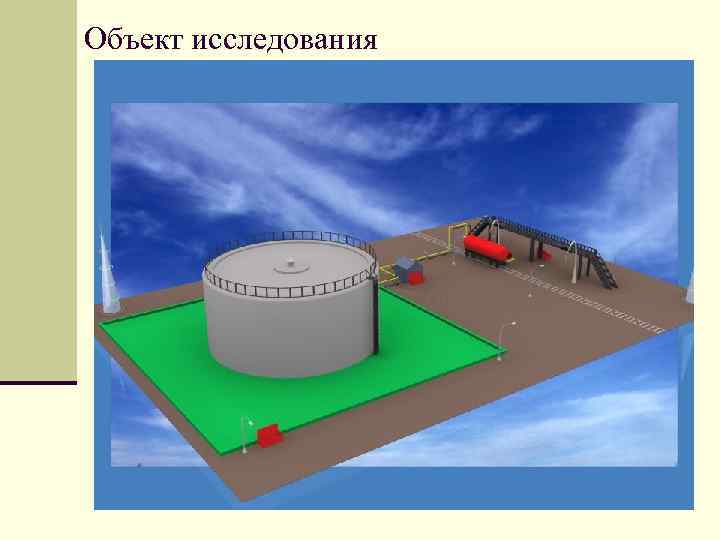

Объект исследования
