САНКТ - ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ГОРНЫЙ УНИВЕРСИТЕТ ВОЕННАЯ КАФЕДРА УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ ЗЕНИТНОГО РАКЕТНОГО КОМПЛЕКСА 9 К 35 М.

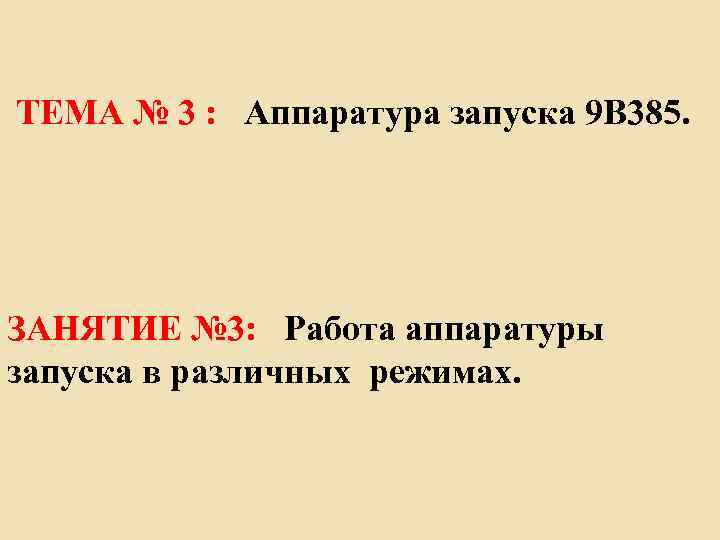

ТЕМА № 3 : Аппаратура запуска 9 В 385. ЗАНЯТИЕ № 3: Работа аппаратуры запуска в различных режимах.

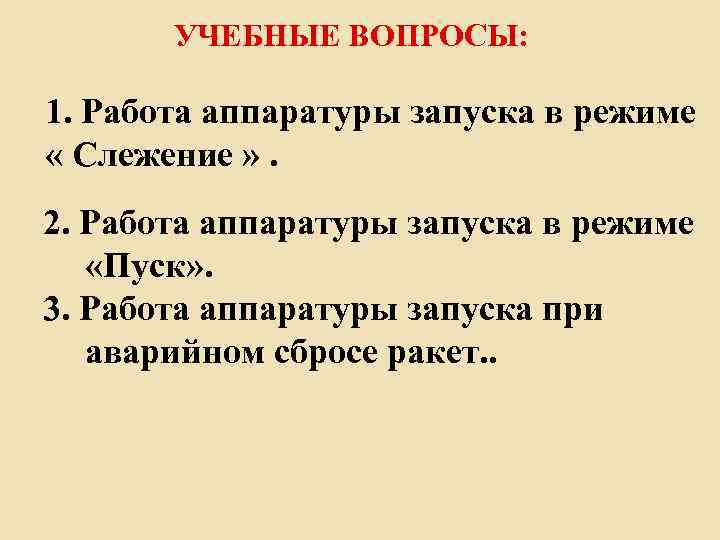

УЧЕБНЫЕ ВОПРОСЫ: 1. Работа аппаратуры запуска в режиме « Слежение » . 2. Работа аппаратуры запуска в режиме «Пуск» . 3. Работа аппаратуры запуска при аварийном сбросе ракет. .

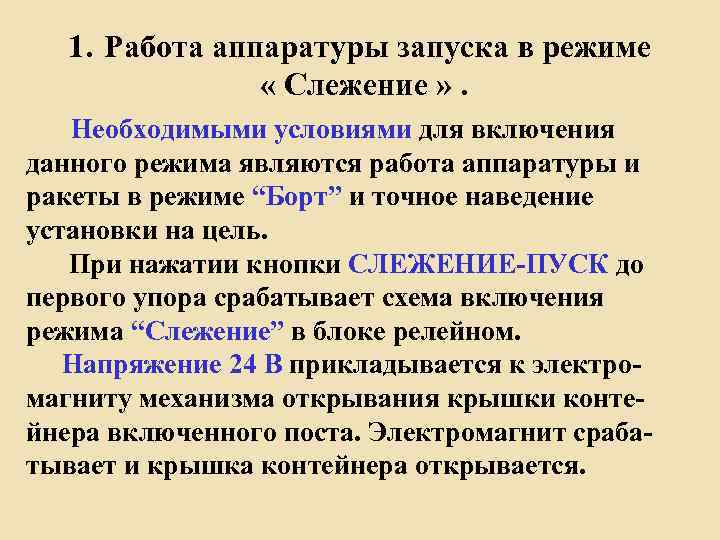

1. Работа аппаратуры запуска в режиме « Слежение » . Необходимыми условиями для включения данного режима являются работа аппаратуры и ракеты в режиме “Борт” и точное наведение установки на цель. При нажатии кнопки СЛЕЖЕНИЕ-ПУСК до первого упора срабатывает схема включения режима “Слежение” в блоке релейном. Напряжение 24 В прикладывается к электромагниту механизма открывания крышки контейнера включенного поста. Электромагнит срабатывает и крышка контейнера открывается.

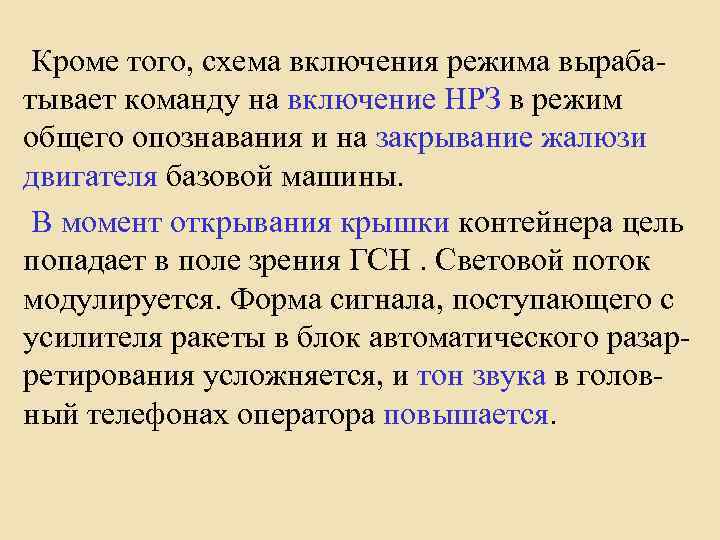

Кроме того, схема включения режима вырабатывает команду на включение НРЗ в режим общего опознавания и на закрывание жалюзи двигателя базовой машины. В момент открывания крышки контейнера цель попадает в поле зрения ГСН. Световой поток модулируется. Форма сигнала, поступающего с усилителя ракеты в блок автоматического разарретирования усложняется, и тон звука в головный телефонах оператора повышается.

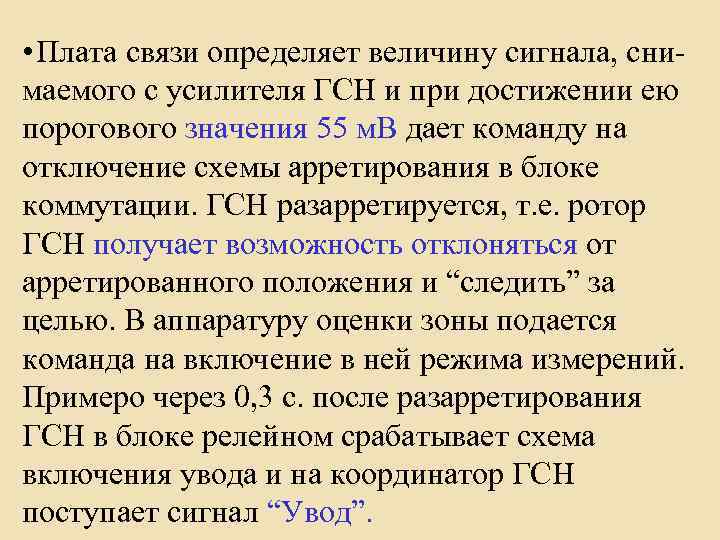

• Плата связи определяет величину сигнала, снимаемого с усилителя ГСН и при достижении ею порогового значения 55 м. В дает команду на отключение схемы арретирования в блоке коммутации. ГСН разарретируется, т. е. ротор ГСН получает возможность отклоняться от арретированного положения и “следить” за целью. В аппаратуру оценки зоны подается команда на включение в ней режима измерений. Примеро через 0, 3 с. после разарретирования ГСН в блоке релейном срабатывает схема включения увода и на координатор ГСН поступает сигнал “Увод”.

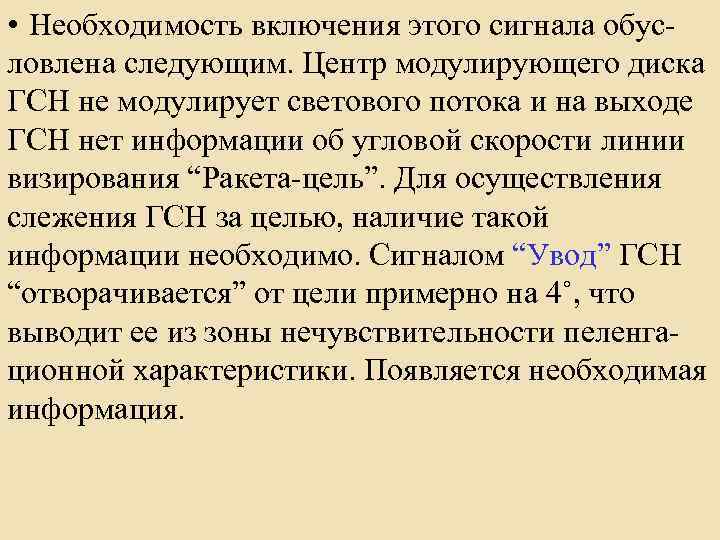

• Необходимость включения этого сигнала обусловлена следующим. Центр модулирующего диска ГСН не модулирует светового потока и на выходе ГСН нет информации об угловой скорости линии визирования “Ракета-цель”. Для осуществления слежения ГСН за целью, наличие такой информации необходимо. Сигналом “Увод” ГСН “отворачивается” от цели примерно на 4˚, что выводит ее из зоны нечувствительности пеленгационной характеристики. Появляется необходимая информация.

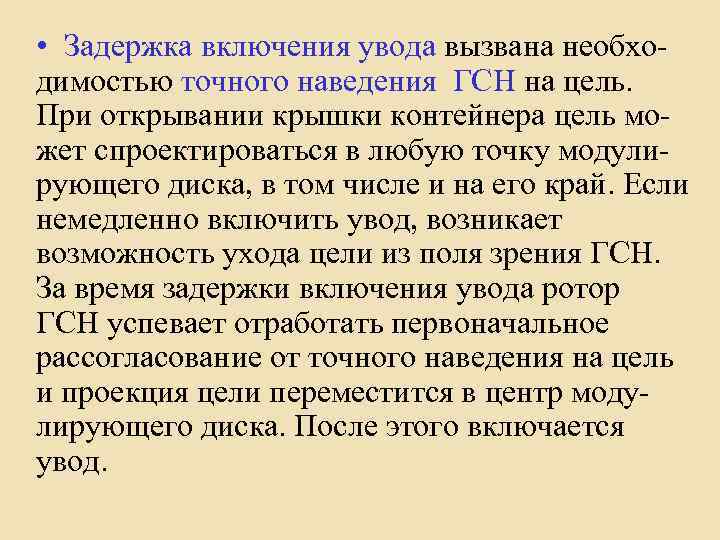

• Задержка включения увода вызвана необходимостью точного наведения ГСН на цель. При открывании крышки контейнера цель может спроектироваться в любую точку модулирующего диска, в том числе и на его край. Если немедленно включить увод, возникает возможность ухода цели из поля зрения ГСН. За время задержки включения увода ротор ГСН успевает отработать первоначальное рассогласование от точного наведения на цель и проекция цели переместится в центр модулирующего диска. После этого включается увод.

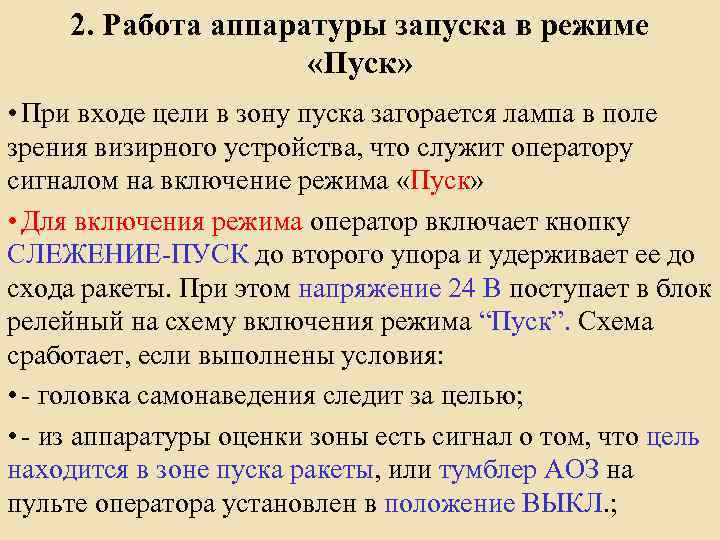

2. Работа аппаратуры запуска в режиме «Пуск» • При входе цели в зону пуска загорается лампа в поле зрения визирного устройства, что служит оператору сигналом на включение режима «Пуск» • Для включения режима оператор включает кнопку СЛЕЖЕНИЕ-ПУСК до второго упора и удерживает ее до схода ракеты. При этом напряжение 24 В поступает в блок релейный на схему включения режима “Пуск”. Схема сработает, если выполнены условия: • - головка самонаведения следит за целью; • - из аппаратуры оценки зоны есть сигнал о том, что цель находится в зоне пуска ракеты, или тумблер АОЗ на пульте оператора установлен в положение ВЫКЛ. ;

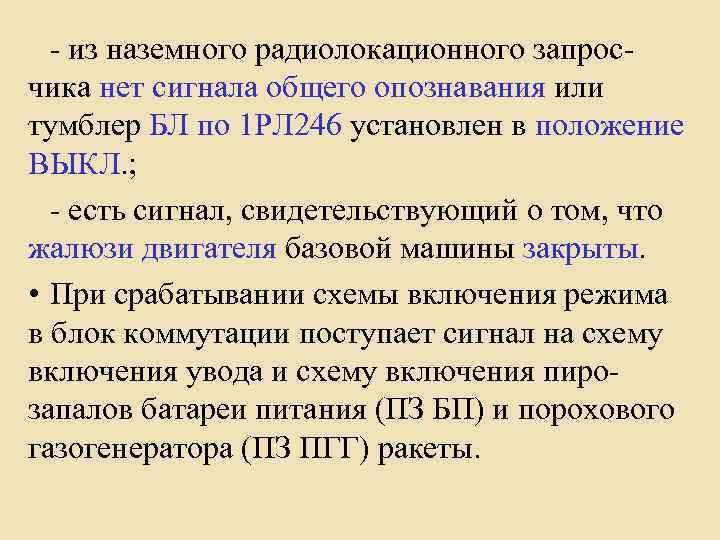

- из наземного радиолокационного запросчика нет сигнала общего опознавания или тумблер БЛ по 1 РЛ 246 установлен в положение ВЫКЛ. ; - есть сигнал, свидетельствующий о том, что жалюзи двигателя базовой машины закрыты. • При срабатывании схемы включения режима в блок коммутации поступает сигнал на схему включения увода и схему включения пирозапалов батареи питания (ПЗ БП) и порохового газогенератора (ПЗ ПГГ) ракеты.

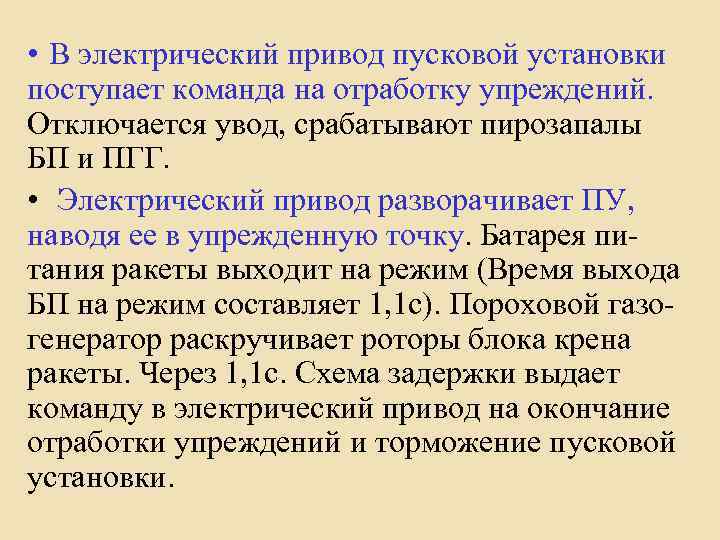

• В электрический привод пусковой установки поступает команда на отработку упреждений. Отключается увод, срабатывают пирозапалы БП и ПГГ. • Электрический привод разворачивает ПУ, наводя ее в упрежденную точку. Батарея питания ракеты выходит на режим (Время выхода БП на режим составляет 1, 1 с). Пороховой газогенератор раскручивает роторы блока крена ракеты. Через 1, 1 с. Схема задержки выдает команду в электрический привод на окончание отработки упреждений и торможение пусковой установки.

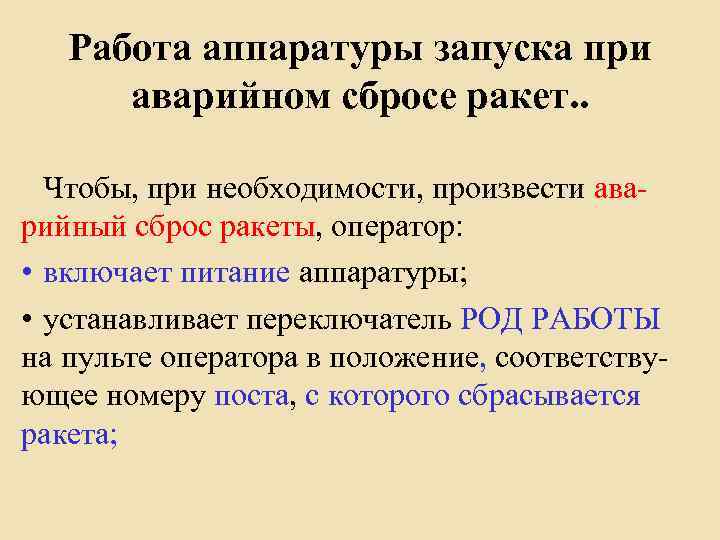

Работа аппаратуры запуска при аварийном сбросе ракет. . Чтобы, при необходимости, произвести аварийный сброс ракеты, оператор: • включает питание аппаратуры; • устанавливает переключатель РОД РАБОТЫ на пульте оператора в положение, соответствующее номеру поста, с которого сбрасывается ракета;

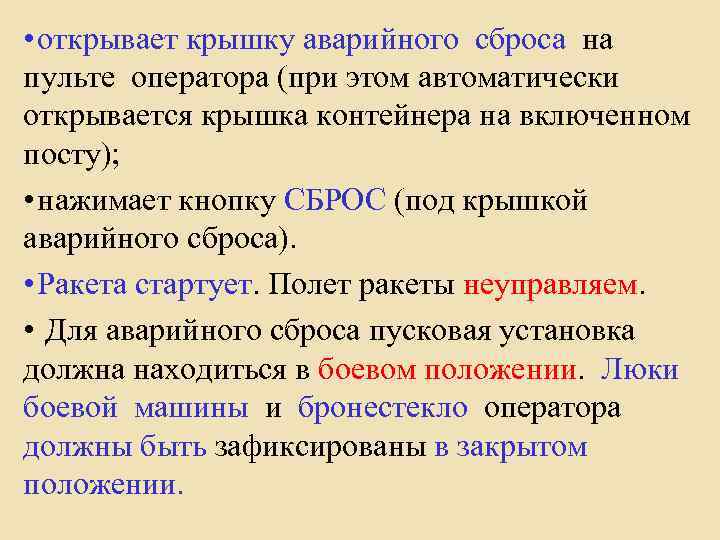

• открывает крышку аварийного сброса на пульте оператора (при этом автоматически открывается крышка контейнера на включенном посту); • нажимает кнопку СБРОС (под крышкой аварийного сброса). • Ракета стартует. Полет ракеты неуправляем. • Для аварийного сброса пусковая установка должна находиться в боевом положении. Люки боевой машины и бронестекло оператора должны быть зафиксированы в закрытом положении.
