САНКТ - ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ГОРНЫЙ ИНСТИТУТ ИМ. Г. В. ПЛЕХАНОВА (ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ) ВОЕННАЯ КАФЕДРА Общая тактика

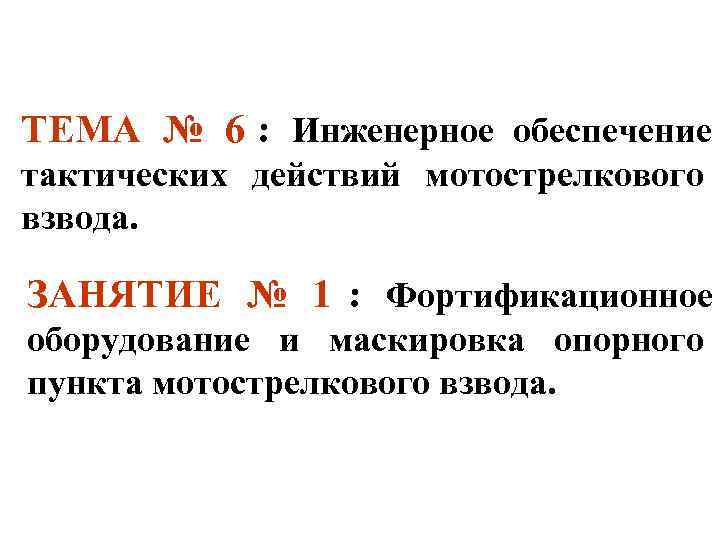

ТЕМА № 6 : Инженерное обеспечение тактических действий мотострелкового взвода. ЗАНЯТИЕ № 1 : Фортификационное оборудование и маскировка опорного пункта мотострелкового взвода.

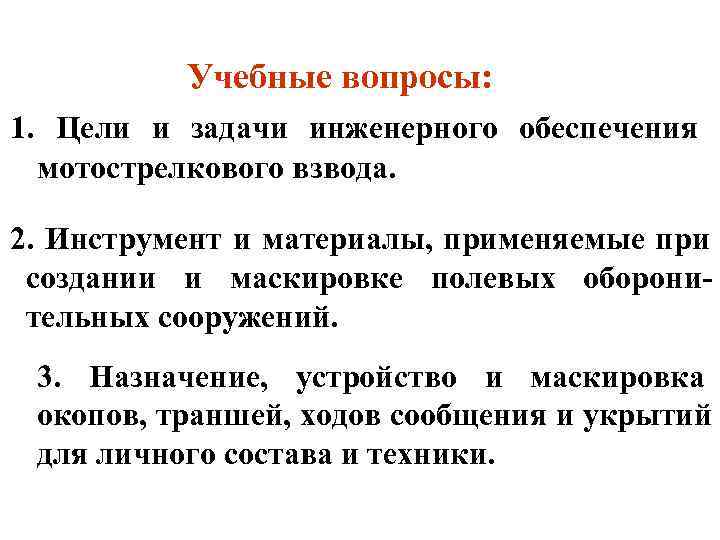

Учебные вопросы: 1. Цели и задачи инженерного обеспечения мотострелкового взвода. 2. Инструмент и материалы, применяемые при создании и маскировке полевых оборони- тельных сооружений. 3. Назначение, устройство и маскировка окопов, траншей, ходов сообщения и укрытий для личного состава и техники.

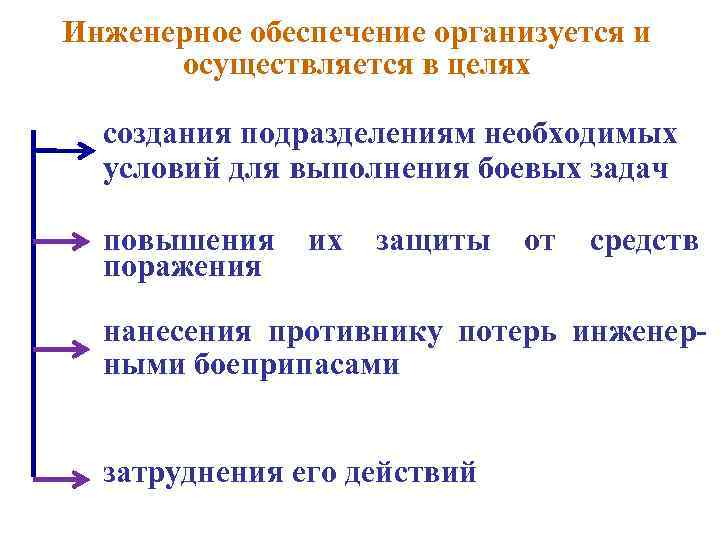

Инженерное обеспечение организуется и осуществляется в целях создания подразделениям необходимых условий для выполнения боевых задач повышения их защиты от средств поражения нанесения противнику потерь инженер- ными боеприпасами затруднения его действий
Основными задачами инженерного обеспе- чения во взводе (отделении) являются инженерная разведка противника, местности и объектов фортификационное оборудование опорного пункта взвода (боевой позиции отделения), мест развер- тывания командно-наблюдательных пунктов устройство инженерных заграждений проделывание проходов в заграждениях и разру- шениях противодействие системам разведки и наведения оружия противника, скрытие (маскировка)

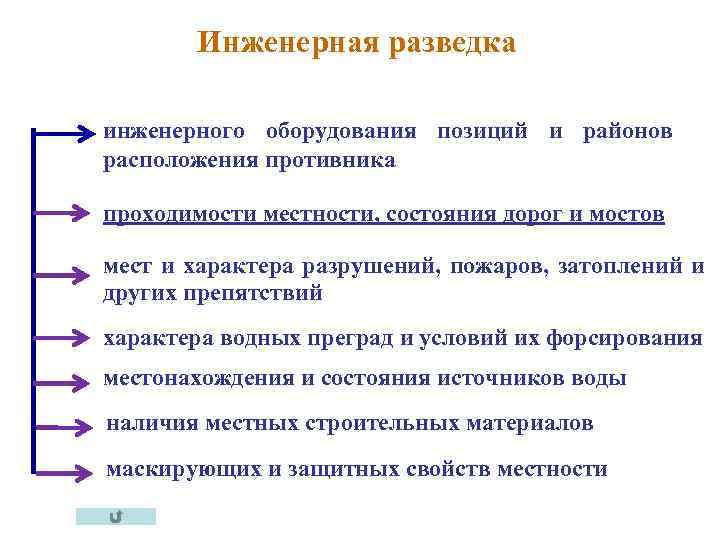

Инженерная разведка инженерного оборудования позиций и районов расположения противника проходимости местности, состояния дорог и мостов мест и характера разрушений, пожаров, затоплений и других препятствий характера водных преград и условий их форсирования местонахождения и состояния источников воды наличия местных строительных материалов маскирующих и защитных свойств местности

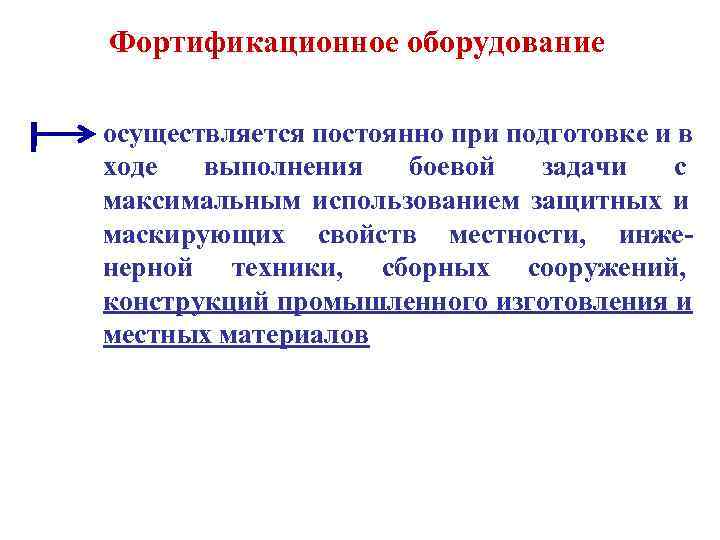

Фортификационное оборудование осуществляется постоянно при подготовке и в ходе выполнения боевой задачи с максимальным использованием защитных и маскирующих свойств местности, инже- нерной техники, сборных сооружений, конструкций промышленного изготовления и местных материалов

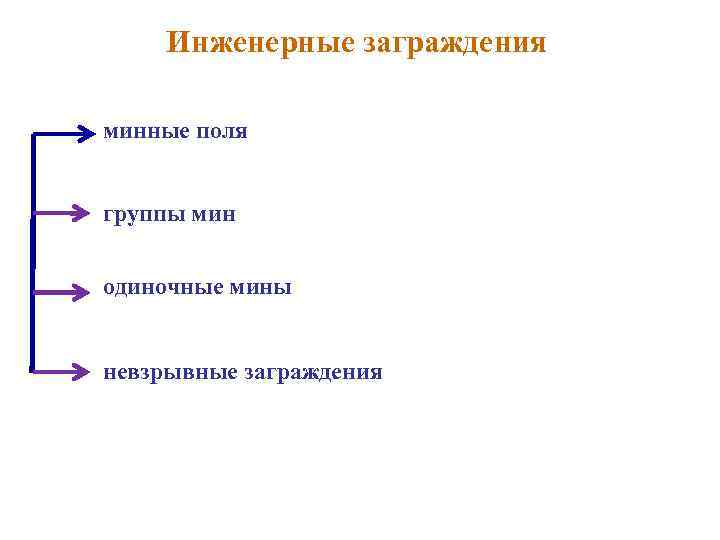

Инженерные заграждения минные поля группы мин одиночные мины невзрывные заграждения

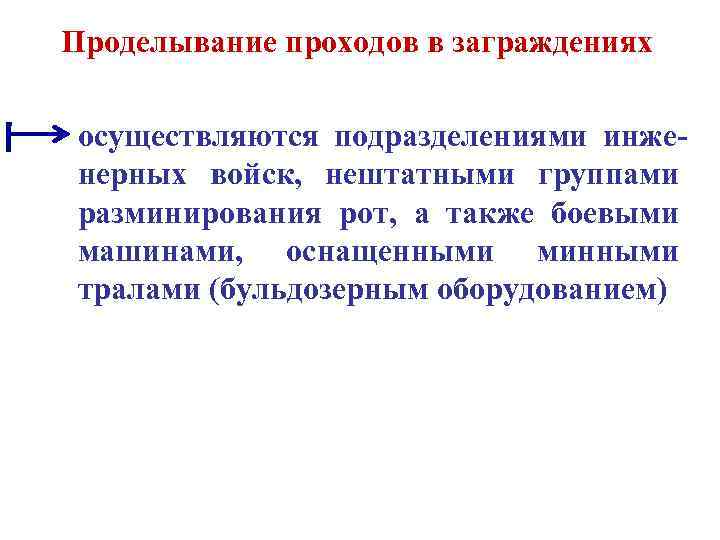

Проделывание проходов в заграждениях осуществляются подразделениями инже- нерных войск, нештатными группами разминирования рот, а также боевыми машинами, оснащенными минными тралами (бульдозерным оборудованием)

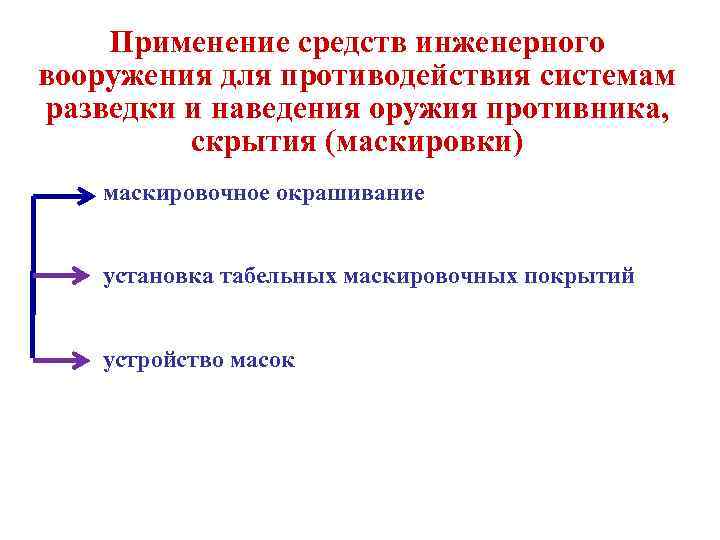

Применение средств инженерного вооружения для противодействия системам разведки и наведения оружия противника, скрытия (маскировки) маскировочное окрашивание установка табельных маскировочных покрытий устройство масок

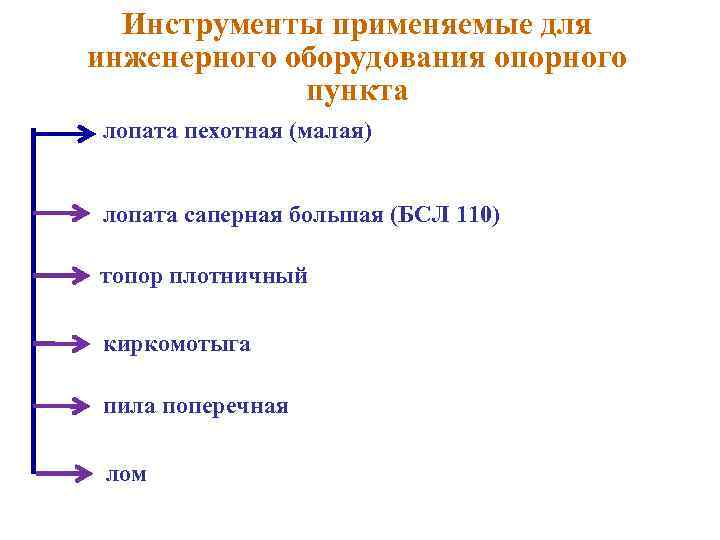

Инструменты применяемые для инженерного оборудования опорного пункта лопата пехотная (малая) лопата саперная большая (БСЛ 110) топор плотничный киркомотыга пила поперечная лом
Материалы, используемые для оборудования опорного пункта мсв 1. Хворост. Концы стволов, сучьев. Диаметр в комлевом конце до 3 см, длина 2 -3 метра. 2. Жердь. Концевая часть ствола дерева, ствол тонкого дерева. Диаметр на тонком конце 3 -7 см, длина до 4 -6 м. 3. Накатник. Тонкое бревно диаметром в тонком конце 8 -11 см. 4. Бревно. Диаметр в тонком конце 12 см и более. 5. Пластина. Бревно большого диаметра (более 22 см), распиленное в длину. 6. Брус. Пиломатериал прямоугольного сечения. Толщина более 10 см, ширина не более 20 см, длина 4 -6 м. 7. Доска. Пиломатериал пря- моугольного сечения толщи- ной менее 10 см, шириной не менее 2 толщин. 8. Фашина. Хворост, собран- ный в пучок диаметром 25 -30 см и многократно по длине пе- ревязанный проволокой, тро- сом, веревкой, лозой.

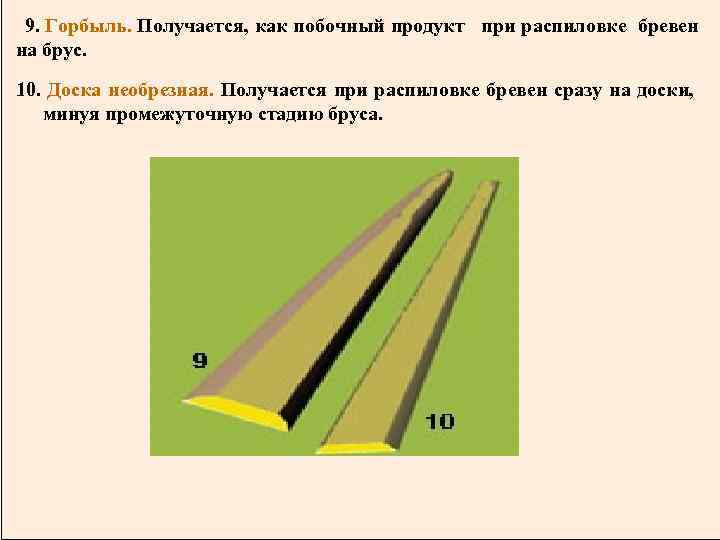

9. Горбыль. Получается, как побочный продукт при распиловке бревен на брус. 10. Доска необрезная. Получается при распиловке бревен сразу на доски, минуя промежуточную стадию бруса.
Элементы табельных маскировочных комплектов типа МКТ а - покрытие; б - приколыш; в - запасной сшивной шнур; г - чехол- сверток; д - упаковка комплекта; 1 - элементы покрытия; 2 - глухой шов; 3 - быстрораспускающиеся швы; 4 - сшивной шнур
Боевой порядок мсв в обороне (вариант)
Схема инженерного оборудования опорного пункта мсв
Топографический гребень - это линия, соединяющая наиболее высокие точки в данной местности. Боевой гребень - должен проходить параллельно топографическому гребню, но ниже его настолько, что-бы брустверы не выделялись на фоне неба, количество и размеры мертвых зон были бы минимальны. В зависимости от уклона местности и ряда других условий боевой гребень ближе к противнику от топографического гребня на 20 -300 метров.
Последовательность инженерного оборудования позиции мсо пг сс г с п ко
Траншея - это фортифика- ционное земляное сооружение предназначенное для скрытого перемещения личного состава на поле боя, наблюдения и ведения огня из стрелкового оружия, управления боем.

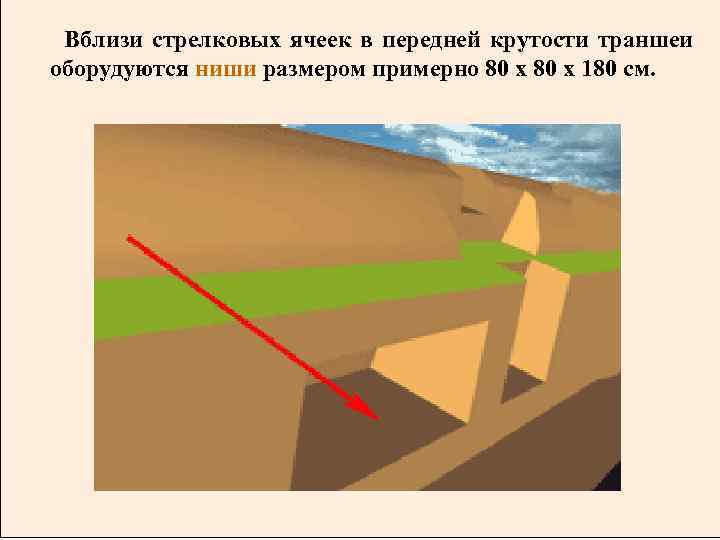

Вблизи стрелковых ячеек в передней крутости траншеи оборудуются ниши размером примерно 80 х 180 см.
Открытая отдельная щель представляет собой Г-образного начертания канаву глубиной 150 см, шириной по дну 60 см, по верху от 90 до 120 см
Перекрытая щель снижает радиус поражения ударной волной взрыва в четыре раза, защищает от разрывов ручных гранат, гранат противопехотных гранатометов, полностью защи- щает от светового излучения ядерного взрыва, от зажига- тельного оружия

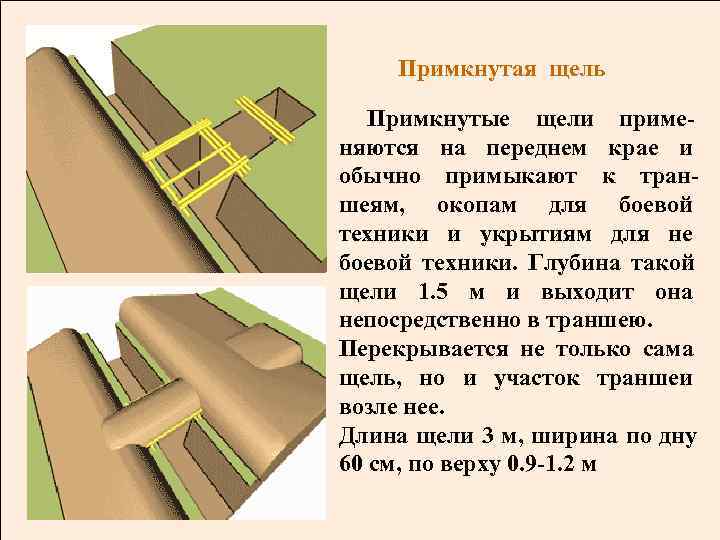

Примкнутая щель Примкнутые щели приме- няются на переднем крае и обычно примыкают к тран- шеям, окопам для боевой техники и укрытиям для не боевой техники. Глубина такой щели 1. 5 м и выходит она непосредственно в траншею. Перекрывается не только сама щель, но и участок траншеи возле нее. Длина щели 3 м, ширина по дну 60 см, по верху 0. 9 -1. 2 м
Командно-наблюдательный пункт командира мсв

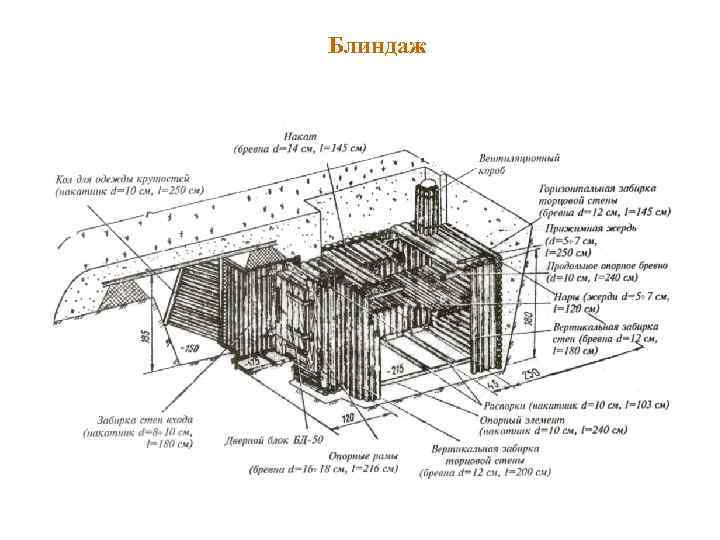

Блиндаж

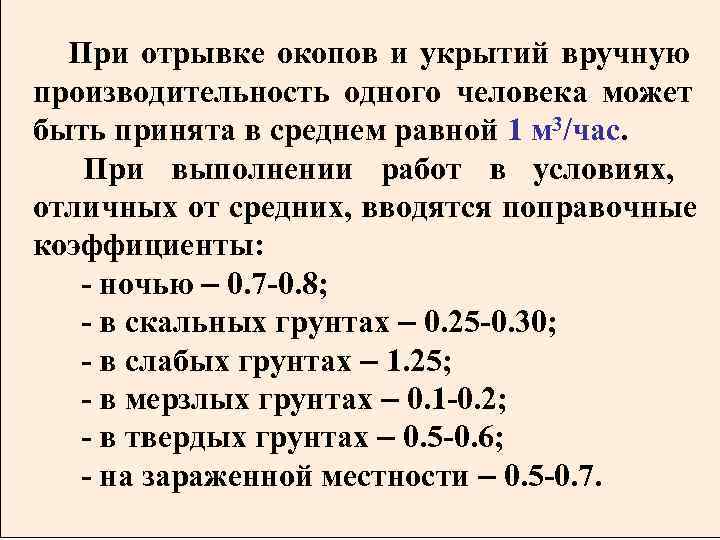

При отрывке окопов и укрытий вручную производительность одного человека может быть принята в среднем равной 1 м 3/час. При выполнении работ в условиях, отличных от средних, вводятся поправочные коэффициенты: - ночью – 0. 7 -0. 8; - в скальных грунтах – 0. 25 -0. 30; - в слабых грунтах – 1. 25; - в мерзлых грунтах – 0. 1 -0. 2; - в твердых грунтах – 0. 5 -0. 6; - на зараженной местности – 0. 5 -0. 7.
№ Оценка нормати- Название норматива Отл. Хор. Уд. Отрывка и маскировка одиночных окопов для стрельбы из автомата, 1 25 мин 27 мин 32 мин пулемета, гранатомета из положения лежа. Отрывка и маскировка одиночных окопов для стрельбы из автомата, 1 ч 2 2 ч пулемета, гранатомета из положения 30 мин 40 мин стоя. Оборудование позиции на 3 ч 3 мотострелковое отделение с помощью 4 ч 30 мин 45 мин ПЗМ. Оборудование взводного опорного 4 10 ч 11 ч 12 ч пункта с помощью ПЗМ. Отрывка и маскировка окопа для БМП 1 ч 2 ч 5 с помощью ПЗМ (выполняется 2 ч 50 мин 25 мин отделением). Отрывка и маскировка окопа для БМП 3 ч 4 ч 6 с использованием больших саперных 10 мин 30 мин 10 мин лопат (выполняется отделением).
Машина для отрывки котлованов МДК-2 м Предназначена для отрывки окопов и укрытий для техники, котло- ванов под фортификационные сооружения (блиндажи, убежища, огне- вые сооружения). Размеры котлованов: ширина по дну 3. 5 м, глубина до 3. 5 м, длина по потребности. Производительность по количеству вынутого грунта 350 куб. м/час.

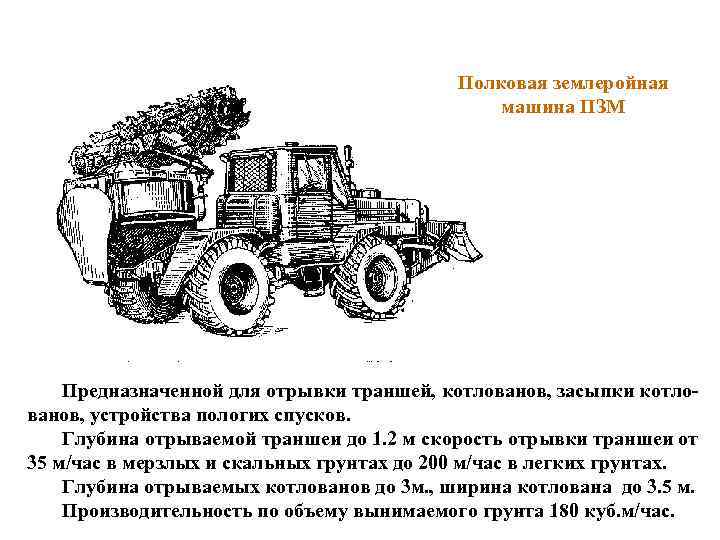

Полковая землеройная машина ПЗМ Предназначенной для отрывки траншей, котлованов, засыпки котло- ванов, устройства пологих спусков. Глубина отрываемой траншеи до 1. 2 м скорость отрывки траншеи от 35 м/час в мерзлых и скальных грунтах до 200 м/час в легких грунтах. Глубина отрываемых котлованов до 3 м. , ширина котлована до 3. 5 м. Производительность по объему вынимаемого грунта 180 куб. м/час.

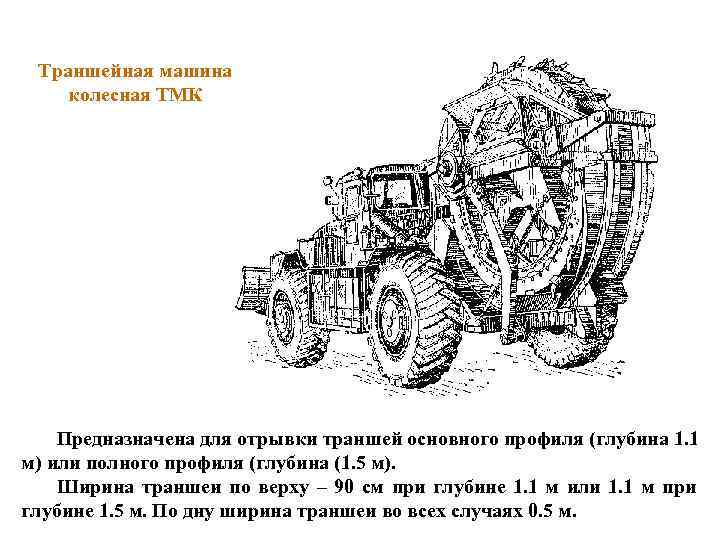

Траншейная машина колесная ТМК Предназначена для отрывки траншей основного профиля (глубина 1. 1 м) или полного профиля (глубина (1. 5 м). Ширина траншеи по верху – 90 см при глубине 1. 1 м или 1. 1 м при глубине 1. 5 м. По дну ширина траншеи во всех случаях 0. 5 м.
Маскировка окопа для БМП
Способы маскировки окопов, ходов сообщения
Горизонтальная маскировка окопов
Маскировка окопа стрелка
Комплект имитационных уголковых отражателей

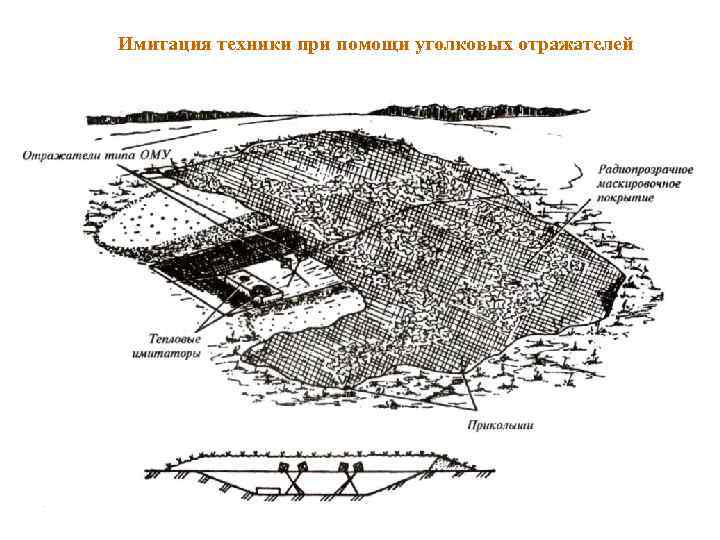

Имитация техники при помощи уголковых отражателей

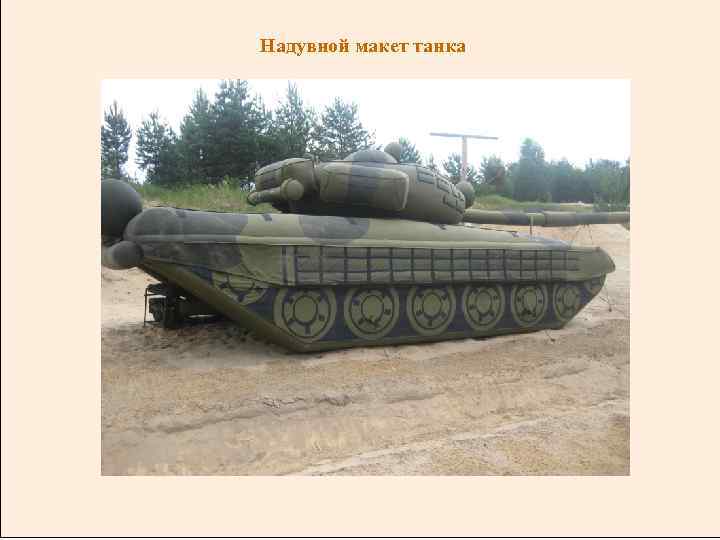

Надувной макет танка
