Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» УЧЕБНЫЙ КУРС «ГЕОИНФОРМАЦИОННЫЕ СИСТЕМЫ И ПРОСТРАНСТВЕННЫЙ АНАЛИЗ» Редактирование пространственных данных 11 1 УНЦ «ГИС технологии» , СПб. ГЭТУ

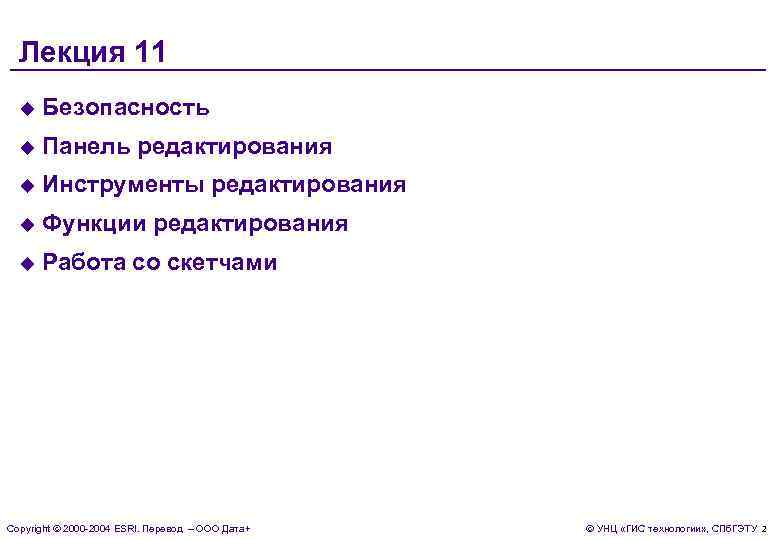

Лекция 11 u Безопасность u Панель редактирования u Инструменты редактирования u Функции редактирования u Работа со скетчами Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 2

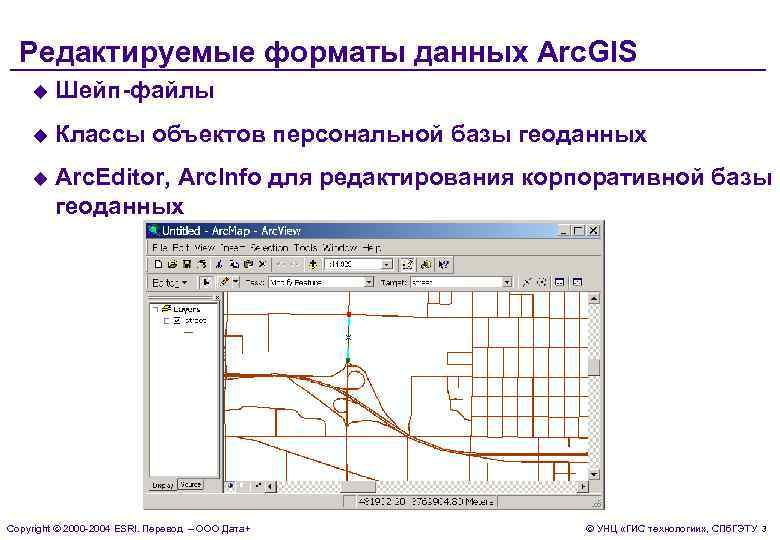

Редактируемые форматы данных Arc. GIS u Шейп-файлы u Классы объектов персональной базы геоданных u Arc. Editor, Arc. Info для редактирования корпоративной базы геоданных Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 3

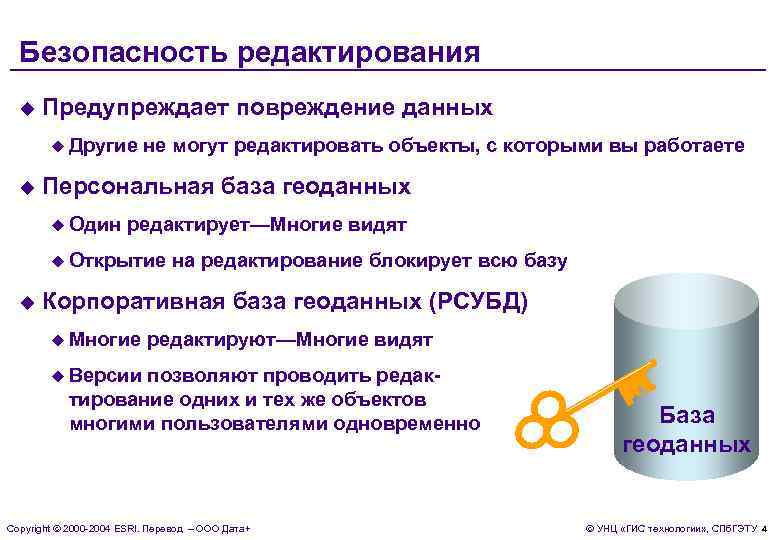

Безопасность редактирования u Предупреждает повреждение данных u Другие u не могут редактировать объекты, с которыми вы работаете Персональная база геоданных u Один редактирует—Многие видят u Открытие u на редактирование блокирует всю базу Корпоративная база геоданных (РСУБД) u Многие редактируют—Многие видят u Версии позволяют проводить редактирование одних и тех же объектов многими пользователями одновременно Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ База геоданных УНЦ «ГИС технологии» , СПб. ГЭТУ 4

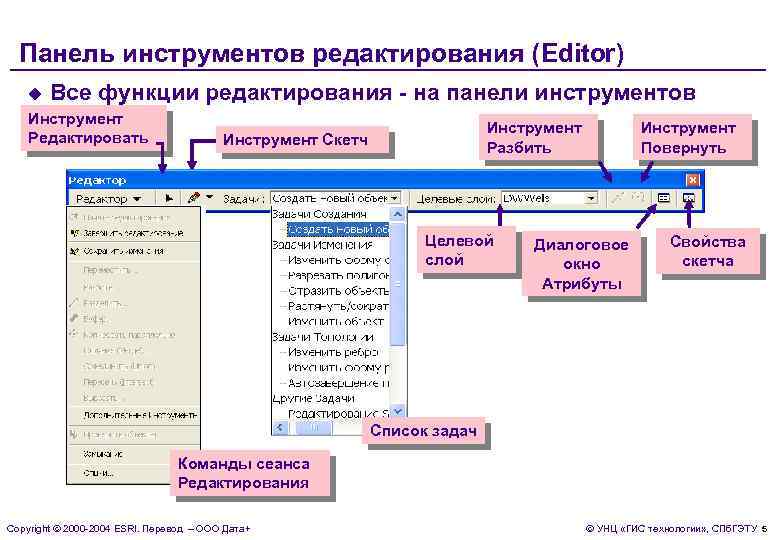

Панель инструментов редактирования (Editor) u Все функции Инструмент Редактировать редактирования - на панели инструментов Инструмент Разбить Инструмент Скетч Целевой слой Инструмент Повернуть Диалоговое окно Атрибуты Свойства скетча Список задач Команды сеанса Редактирования Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 5

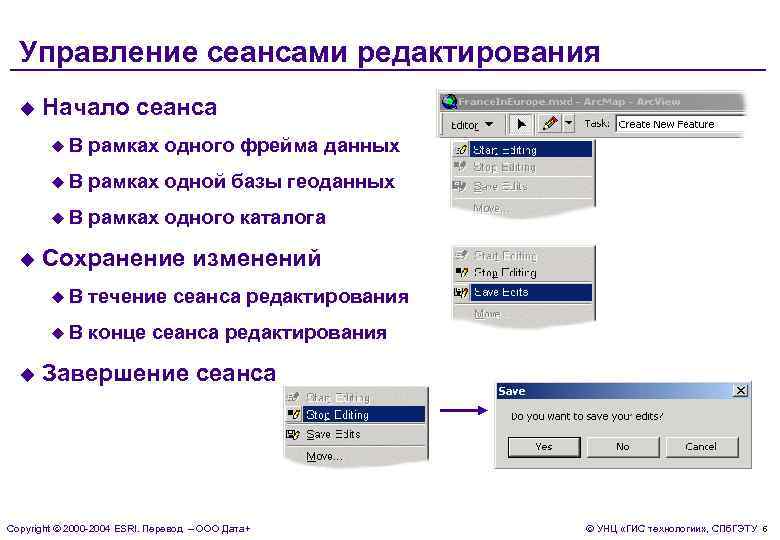

Управление сеансами редактирования u Начало сеанса u. В рамках одной базы геоданных u. В u рамках одного фрейма данных рамках одного каталога Сохранение изменений u. В u течение сеанса редактирования конце сеанса редактирования Завершение сеанса Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 6

Выбор объектов u Интерактивная выборка: указателем, прямоугольником, линией, областью u Меню Выборка: По атрибутам, По расположению u Определение слоев, доступных для выборки Якорь выборки Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 7

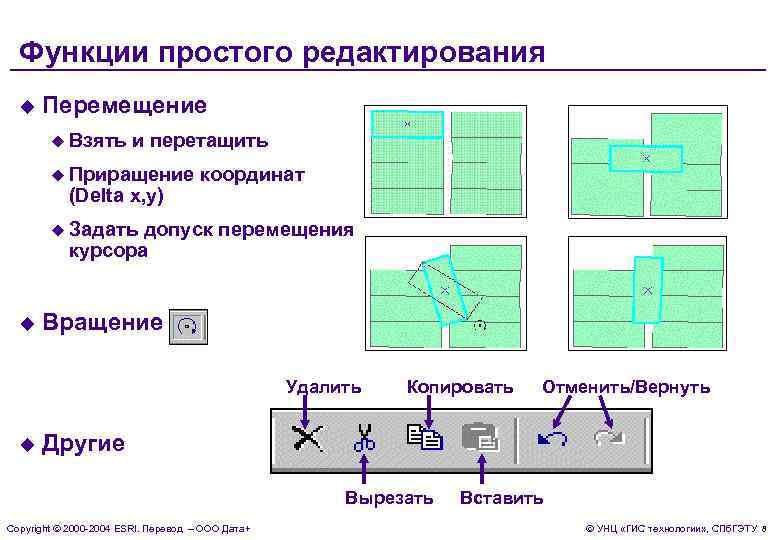

Функции простого редактирования u Перемещение u Взять и перетащить u Приращение (Delta x, y) координат u Задать допуск перемещения курсора u Вращение Удалить u Копировать Отменить/Вернуть Другие Вырезать Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ Вставить УНЦ «ГИС технологии» , СПб. ГЭТУ 8

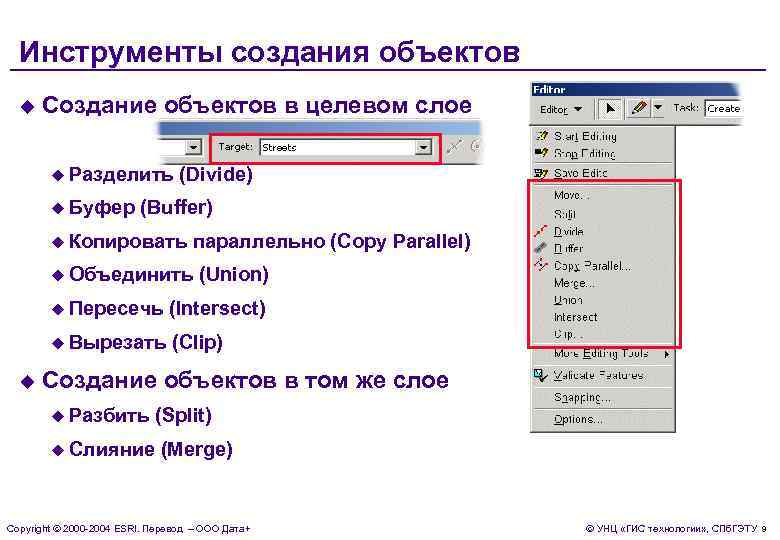

Инструменты создания объектов u Создание объектов в целевом слое u Разделить u Буфер (Divide) (Buffer) u Копировать параллельно (Copy Parallel) u Объединить (Union) u Пересечь u Вырезать u (Intersect) (Clip) Создание объектов в том же слое u Разбить u Слияние (Split) (Merge) Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 9

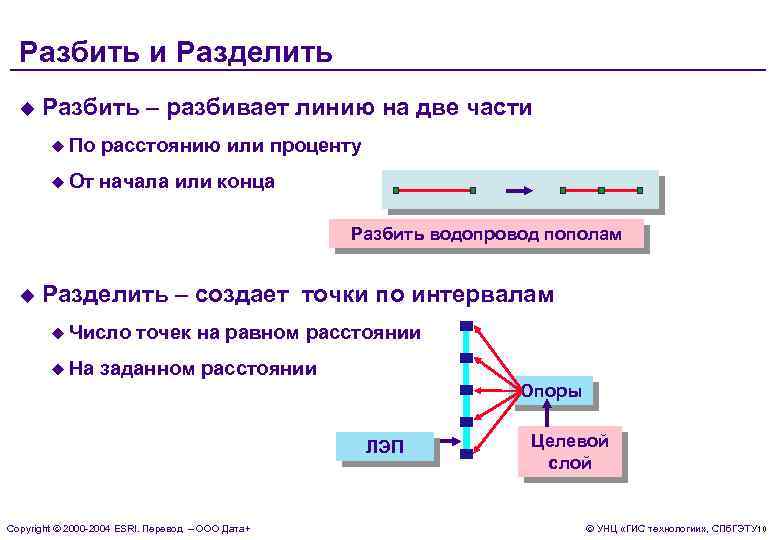

Разбить и Разделить u Разбить – разбивает линию на две части u По расстоянию или проценту u От начала или конца Разбить водопровод пополам u Разделить – создает точки по интервалам u Число u На точек на равном расстоянии заданном расстоянии Опоры ЛЭП Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ Целевой слой УНЦ «ГИС технологии» , СПб. ГЭТУ 10

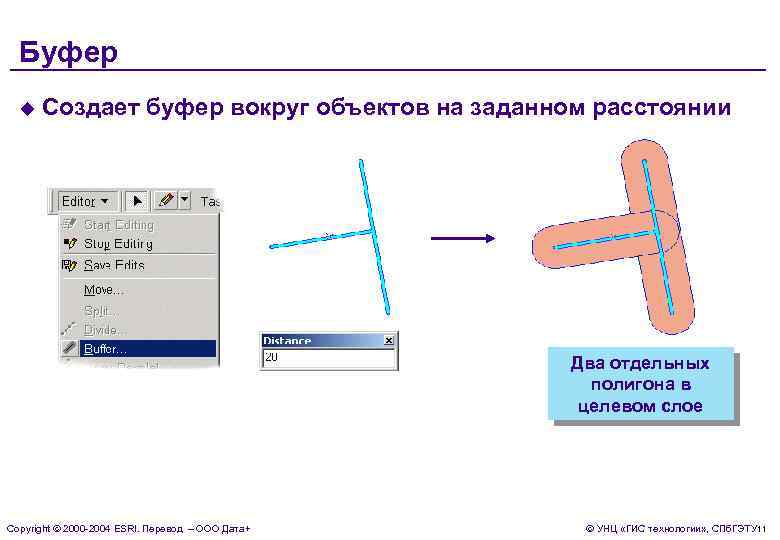

Буфер u Создает буфер вокруг объектов на заданном расстоянии Два отдельных полигона в целевом

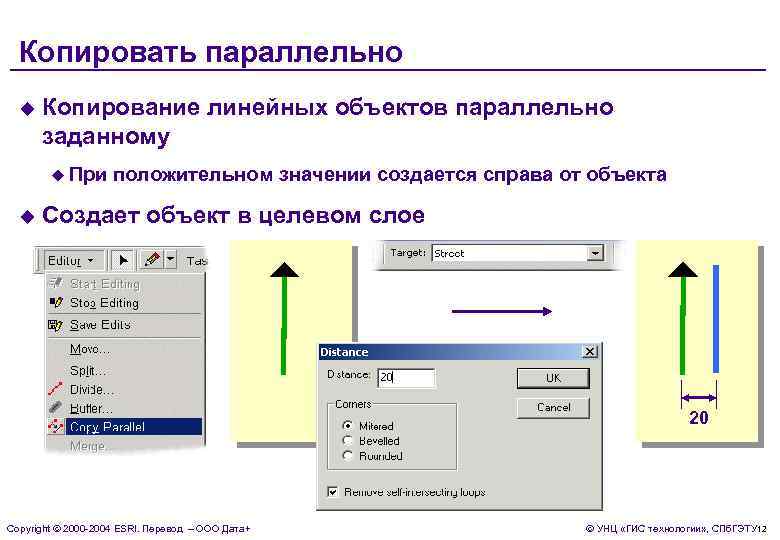

Копировать параллельно u Копирование линейных объектов параллельно заданному u При u положительном значении создается справа от объекта Создает объект в целевом слое 20 Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 12

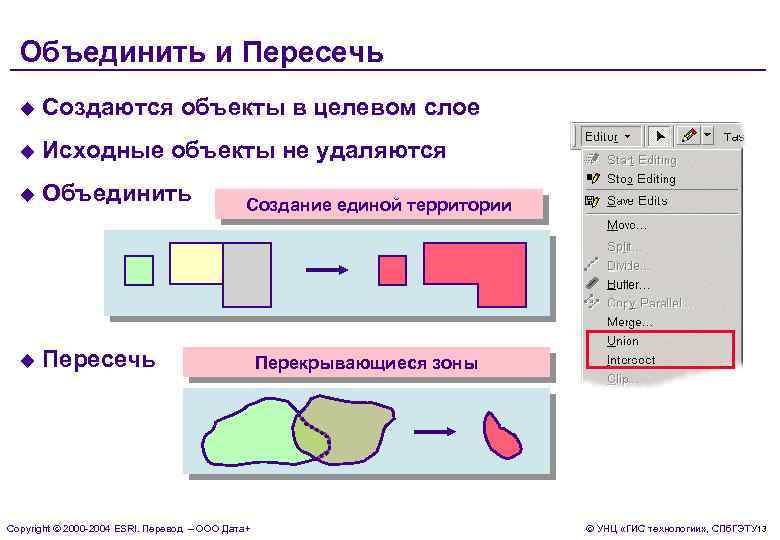

Объединить и Пересечь u Создаются объекты в целевом слое u Исходные объекты не удаляются u Объединить u Пересечь Создание единой территории Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ Перекрывающиеся зоны УНЦ «ГИС технологии» , СПб. ГЭТУ 13

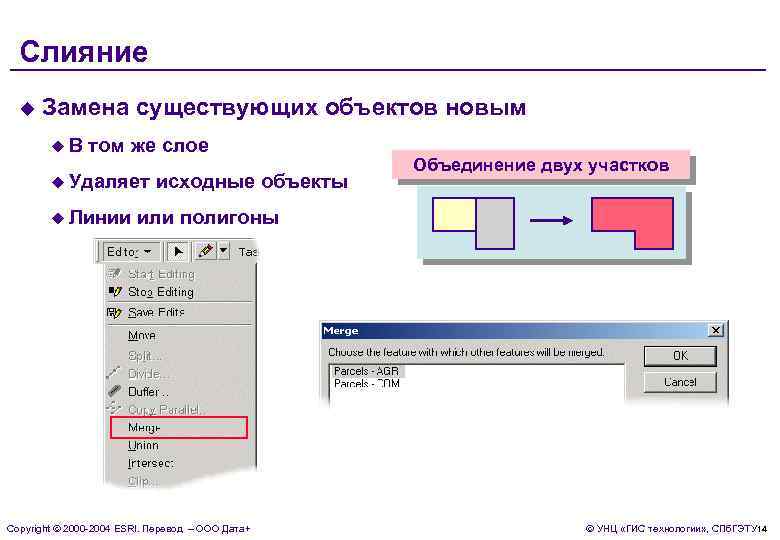

Слияние u Замена существующих объектов новым u. В том же слое u Удаляет u Линии исходные объекты Объединение двух участков или полигоны Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 14

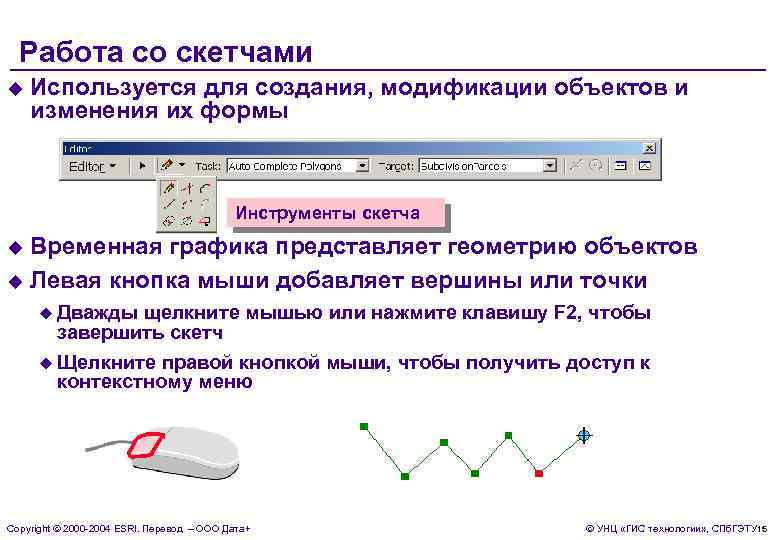

Работа со скетчами u Используется для создания, модификации объектов и изменения их формы Инструменты скетча Временная графика представляет геометрию объектов u Левая кнопка мыши добавляет вершины или точки u u Дважды щелкните мышью или нажмите клавишу F 2, чтобы завершить скетч u Щелкните правой кнопкой мыши, чтобы получить доступ к контекстному меню Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 15

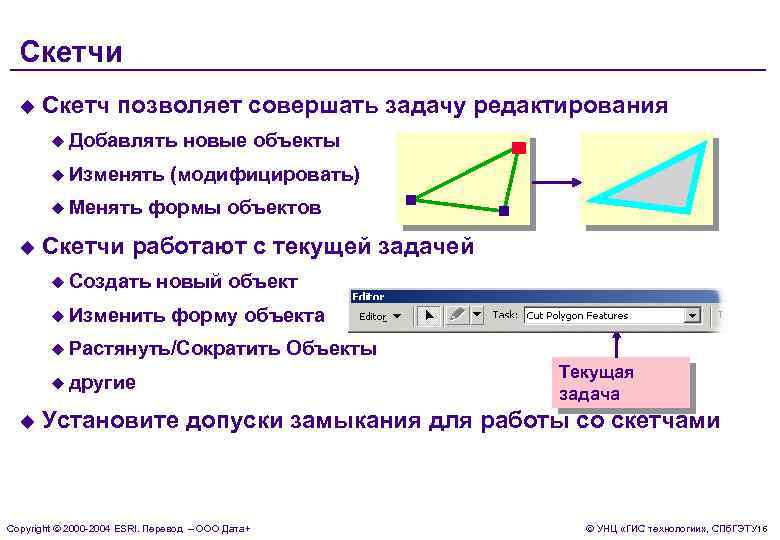

Скетчи u Скетч позволяет совершать задачу редактирования u Добавлять u Изменять u Менять u новые объекты (модифицировать) формы объектов Скетчи работают с текущей задачей u Создать новый объект u Изменить форму объекта u Растянуть/Сократить u другие u объекты Объекты Текущая задача Установите допуски замыкания для работы со скетчами Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 16

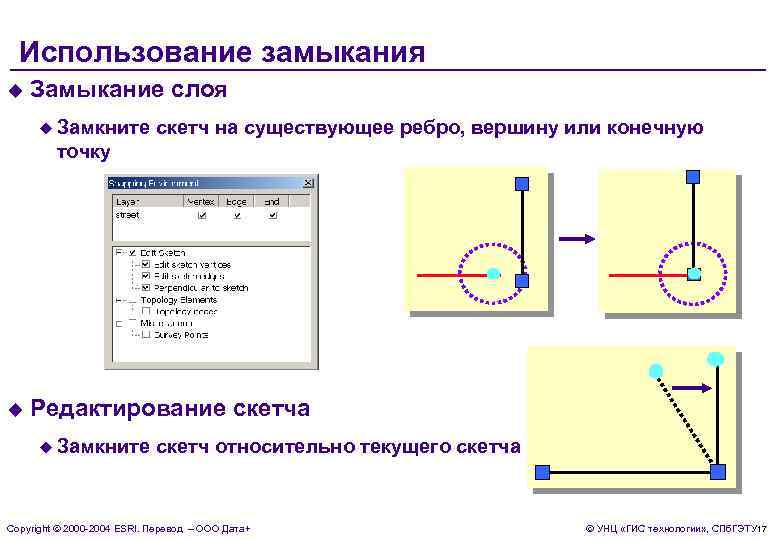

Использование замыкания u Замыкание слоя u Замкните скетч на существующее ребро, вершину или конечную точку u Редактирование скетча u Замкните скетч относительно текущего скетча Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 17

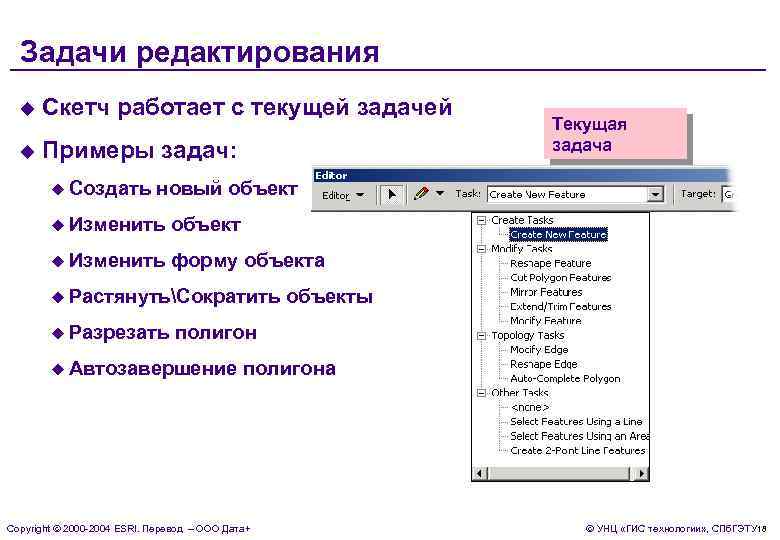

Задачи редактирования u Скетч работает с текущей задачей u Примеры задач: u Создать Текущая задача новый объект u Изменить форму объекта u РастянутьСократить u Разрезать объекты полигон u Автозавершение полигона Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 18

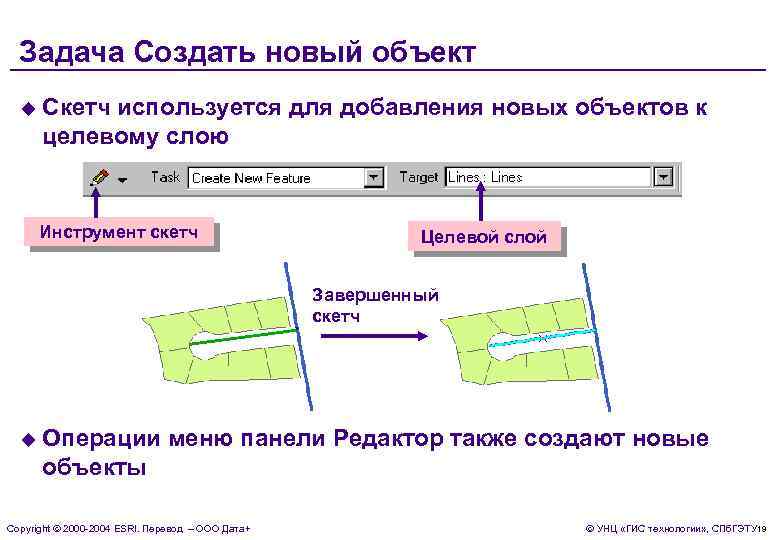

Задача Создать новый объект u Скетч используется для добавления новых объектов к целевому слою Инструмент скетч Целевой слой Завершенный скетч u Операции меню панели Редактор также создают новые объекты Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 19

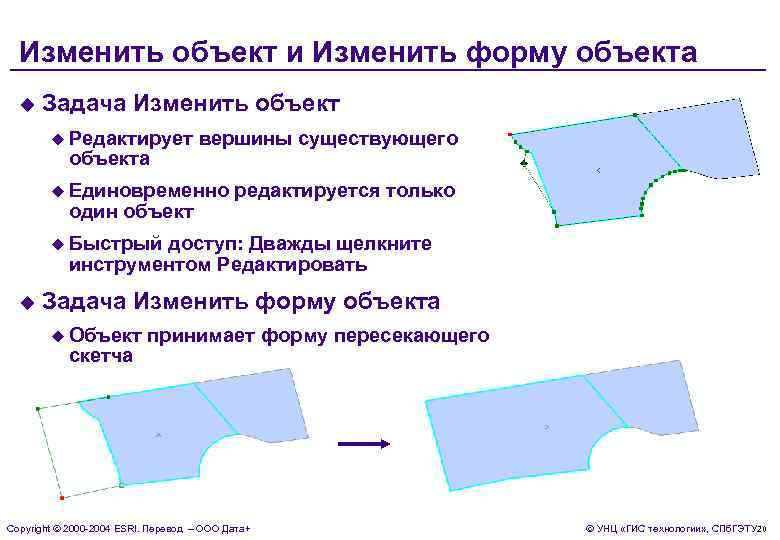

Изменить объект и Изменить форму объекта u Задача Изменить объект u Редактирует объекта вершины существующего u Единовременно один объект редактируется только u Быстрый доступ: Дважды щелкните инструментом Редактировать u Задача Изменить форму объекта u Объект скетча принимает форму пересекающего Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 20

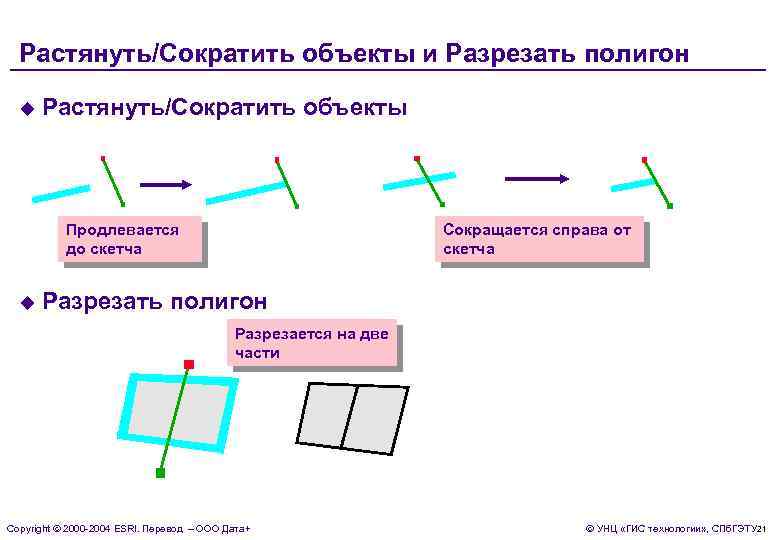

Растянуть/Сократить объекты и Разрезать полигон u Растянуть/Сократить объекты Продлевается до скетча u Сокращается справа от скетча Разрезать полигон Разрезается на две части Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 21

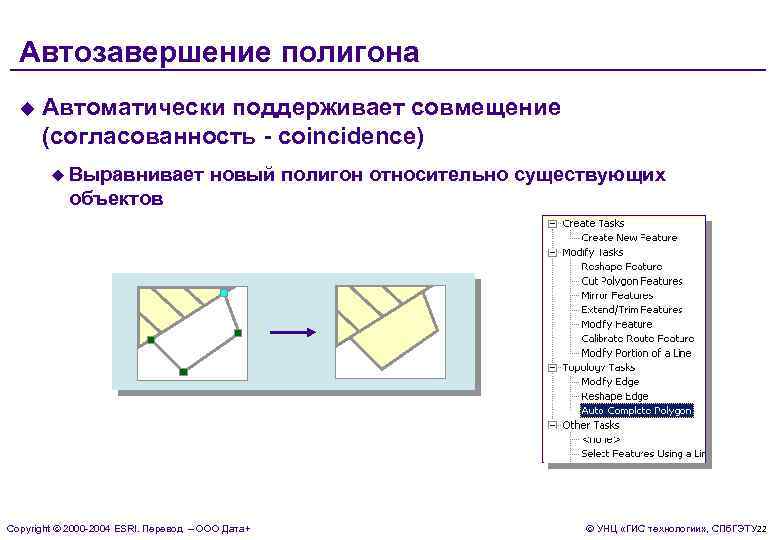

Автозавершение полигона u Автоматически поддерживает совмещение (согласованность - coincidence) u Выравнивает новый полигон относительно существующих объектов Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 22

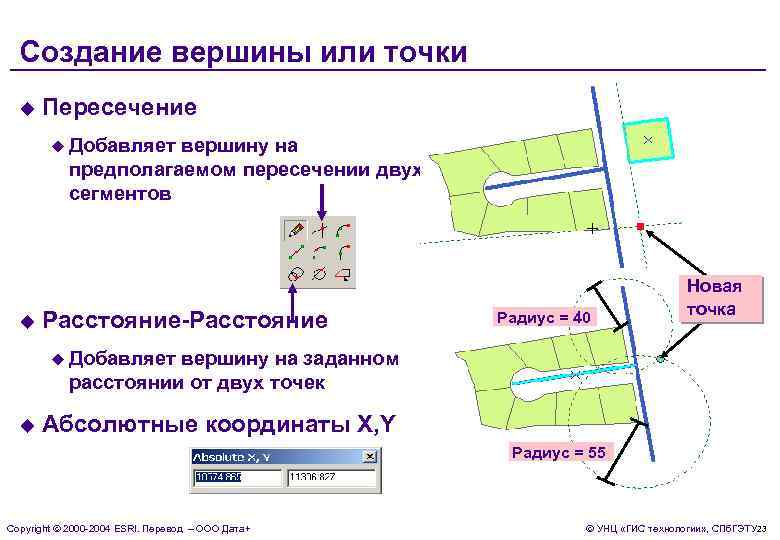

Создание вершины или точки u Пересечение u Добавляет вершину на предполагаемом пересечении двух сегментов u Расстояние-Расстояние Радиус = 40 Новая точка u Добавляет вершину на заданном расстоянии от двух точек u Абсолютные координаты X, Y Радиус = 55 Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 23

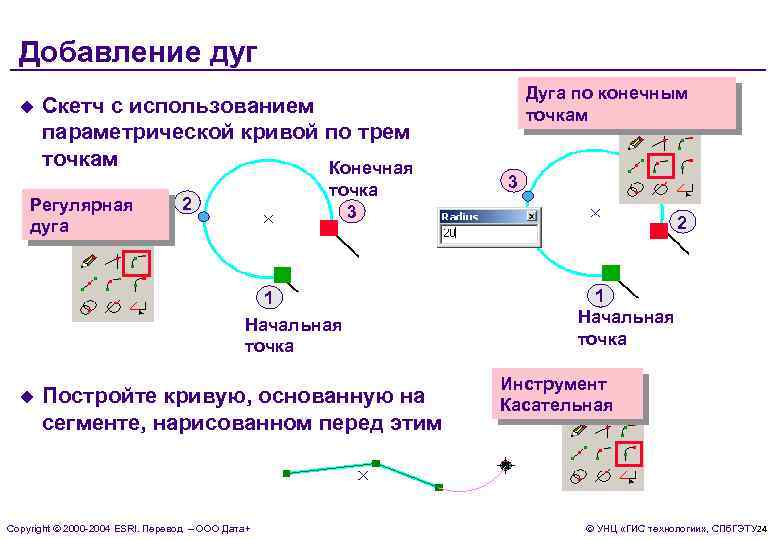

Добавление дуг u Скетч с использованием параметрической кривой по трем точкам Конечная Регулярная дуга точка 3 2 1 Начальная точка u Постройте кривую, основанную на сегменте, нарисованном перед этим Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ Дуга по конечным точкам 3 2 1 Начальная точка Инструмент Касательная УНЦ «ГИС технологии» , СПб. ГЭТУ 24

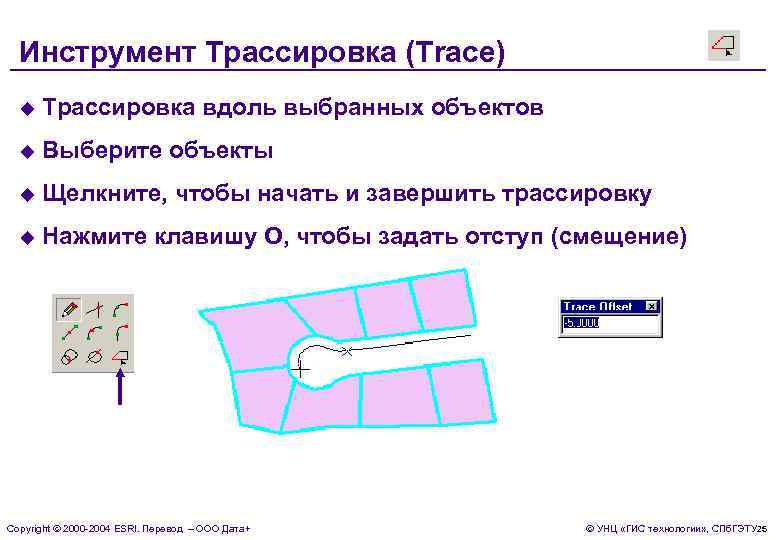

Инструмент Трассировка (Trace) u Трассировка вдоль выбранных объектов u Выберите объекты u Щелкните, чтобы начать и завершить трассировку u Нажмите клавишу O, чтобы задать отступ (смещение) Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 25

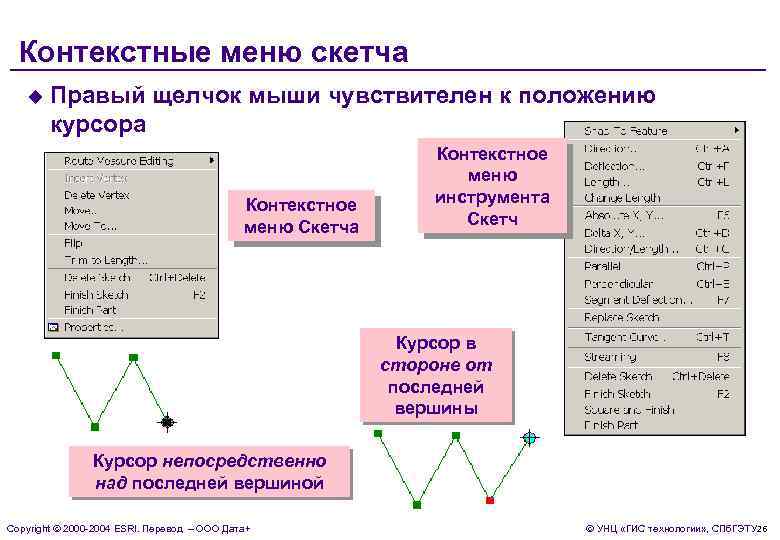

Контекстные меню скетча u Правый щелчок мыши чувствителен к положению курсора Контекстное меню Скетча Контекстное меню инструмента Скетч Курсор в стороне от последней вершины Курсор непосредственно над последней вершиной Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 26

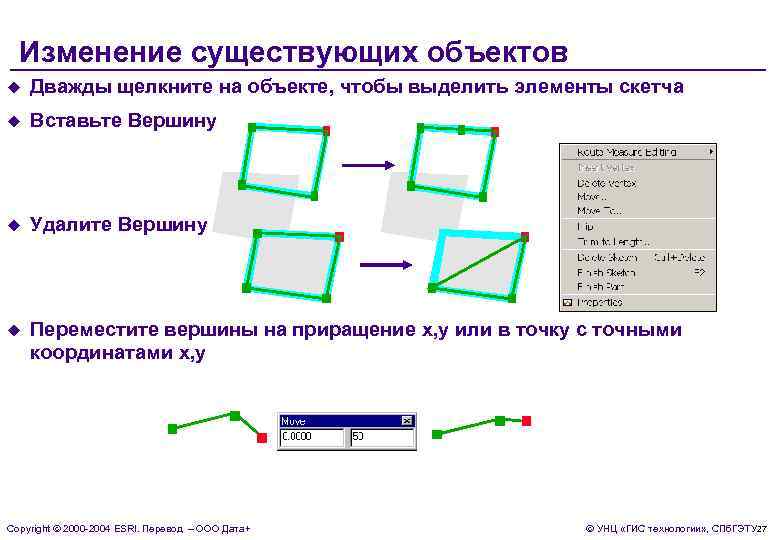

Изменение существующих объектов u Дважды щелкните на объекте, чтобы выделить элементы скетча u Вставьте Вершину u Удалите Вершину u Переместите вершины на приращение x, y или в точку с точными координатами x, y Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ УНЦ «ГИС технологии» , СПб. ГЭТУ 27

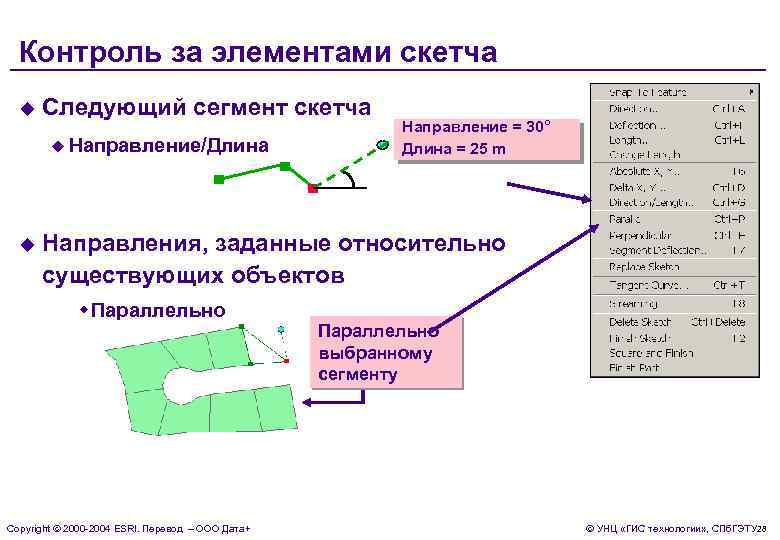

Контроль за элементами скетча u Следующий сегмент скетча u Направление/Длина u Направление = 30° Длина = 25 m Направления, заданные относительно существующих объектов w Параллельно Copyright 2000 -2004 ESRI. Перевод – ООО Дата+ Параллельно выбранному сегменту УНЦ «ГИС технологии» , СПб. ГЭТУ 28
